接触网常用参数标准及测量计算
接触网常用参数标准及测量计算
一、拉出值（跨中偏移值）
1、技术标准
160km/h及以下区段：
标准值：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。
安全值：之字值≤400mm；拉出值≤450mm。
限界值：之字值450mm；拉出值450mm。
160km/h以上区段：
标准值：设计值。
安全值：设计值±30mm。
限界值：同安全值。
2、测量方法
利用DJJ多功能激光接触网检测仪进行拉出值测量：受电弓滑板平面与两钢轨平面平行，检测仪与两钢轨平面平行，测量时无需考虑外轨超高，直接校准定位点在检测仪上的投影位置，此位置与检测仪中心点的距离就是拉出值。
二、导线高度
1、技术标准
标准值：区段的设计采用值。
安全值：标准值±100mm。
限界值：小于6500mm；任何情况下不低于该区段允许的
最低值。
当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。
2、测量方法
利用DJJ多功能激光接触网检测仪进行导高测量：将测量仪置于两钢轨之上与两轨面平行，利用测量仪上的观察窗校准定位点位置，测出定位点至两轨面的垂直距离即为导高。
三、导线坡度及坡变率
1、技术标准
标准值： 120km/h及以下区段≤3‰；120-160km/h区段≤2‰；200km/h区段≤2‰，坡度变化率不大于1‰；200-250km/h区段≤1‰，坡度变化率不大于1‰。
安全值：120km/h及以下区段≤5‰；120-160km/h区段≤4‰。其他同标准值。
限界值：120km/h及以下区段≤8‰；120-200km/h区段≤5‰；200km/h及以上区段同安全值。
160km/h及以上区段，定位点两侧第一根吊弦处接触线高度应相等，相对该定位点的接触线高度允许误差±10mm，但不得出现V字型。
2、测量与计算方法
定位点A与定位点B之间的坡度测量：1、测出A点的
导高h a；2、测出B点的导高h b；3、测出或计算出A、B之间的距离H；4、计算出A、B两点之间的导线坡度P ab＝（h b －h a）/H×1000‰；5、将P ab记入定位点B的导线坡度P b，即P ab＝P b。
3、导线坡变率计算方法
导线AB与导线BC之间的坡变率V abc=P b－P C的绝对值，记入V b，即V b＝V abc。
四、定位器（定位管）坡度的测量与计算
1、技术标准
标准值：160km/h及以下区段为1/10～1/5。160km/h以上区段为设计值。
安全值：160km/h及以下区段为1/10～1/5；160km/h～200km/h区段1/10～1/5。200km/h以上区段为设计值。
限界值：160km/h及以下区段为1/10－1/3；160km/h以上区段与安全运行值相同。
对于限位、弓形等定位器，安装应符合产品说明书及设计的要求。
反定位管、定位肩架及组合定位器的定位管的状态符合设计规定。反定位器主管两侧拉线的长度张力应相等，定位管卡子距定位环应保持100～150mm的距离。各管口封堵良好，定位拉线受力适当且不应有严重锈蚀。
转换支柱处两定位器能分别自由转动，不得卡滞；非工作
支和工作支定位器、管之间的间隙不小于50mm。
2、测量与计算方法
(1)、在定位器靠定位线夹侧取低点A，测出其导高h a；2、校准此时检测仪对应的位置a，3、在检测仪找到距a点200mm 的点b，4、从检测仪上的点b校准定位器上的点B，并测出B点的导高h b；5、计算出定位器坡度P＝（h b－h a）/200；
(2)、在定位管靠碗臂侧取低点A，测出其导高h a；
(3)、校准此时检测仪对应的位置a，在检测仪找到距a点200mm的点b，
(4)、从检测仪上的点b校准定位器上的点B，并测出B点的导高h b；
(5)、计算出定位管坡度P＝（h b－h a）/200×1000‰；
五、支柱侧面限界
1、技术标准
支柱的侧面限界是指轨面连线中心处，即线路中心至支柱内缘的水平距离。
⑴支柱的侧面限界应符合规定，允许误差＋100mm、－60mm，但最小不得小于《技规》规定的限值。
⑵每组软横跨两支柱中心的连线应垂直于正线，偏角不大于3°；每组硬横跨两支柱中心的连线应垂直于正线，偏角不大于2°。
⑶支柱应尽量设在侧沟限界以外，若客观条件限制必须设
在侧沟中，则应留有排水通道，支柱根部应用砂浆砌石加固。支柱埋设深度应符合设计要求，允许误差±100mm。
2、测量方法
使用DJJ多功能激光接触网检测仪进行侧面限界的测量：1、将检测仪卧放于线路中心处，使红外线发射口对准支柱；2、调整检测仪水平调节杆使检测仪处于水平状态；3、测出此处与支柱间的距离即为侧面限界值。
六、支柱定位点处两导线（承力索）水平距离、垂直距离的测量
1、技术标准
（一）、电分段锚段关节及关节式分相的技术状态应符合下列要求：
1.转换柱处两悬挂的垂直距离、水平距离
标准值：设计值。
安全值：设计值+50mm。
限界值：同安全值。
2.中心柱处两悬挂的垂直距离、水平距离
⑴垂直距离
标准值：等高（设计值）。
安全值：20mm（设计值+50mm）。
限界值：20mm（设计值+50mm）。
注: 扩号外为接触线的值, 扩号内为承力索的值。
⑵水平距离：同转换柱。
⑶中心柱处接触线等高点接触线高度不应低于相邻吊弦点，允许高于相邻吊弦点0—10mm。
（二）、机械分段锚段关节的技术状态应符合下列要求：
(1)两悬挂各部分（包括零部件）之间的距离在设计极限温度下应保持50mm以上。
(2)转换柱处两接触线的水平距离
标准值：设计值。
安全值：50－250mm。
限界值：50－300mm。
(3)转换柱处两接触线的垂直距离
标准值：设计值。
安全值：设计值±30mm。
限界值：同安全值。
(4)中心柱处两接触线水平距离为设计值,误差不超过30mm；两接触线距轨面等高，误差不大于20mm。
2、测量方法
（1）、使用DJJ多功能激光接触网检测仪进行水平距离测量：先将检测仪校准导线A，并读取校准点至检测量仪中心的距离a；再将检测仪校准导线B，读取校准点至检测仪中心的距离b；如A、B同侧，则两线水平距离为a-b的绝对值，A、B不同侧，则两线水平间距为a+b。
（2）、使用DJJ 多功能激光接触网检测仪进行垂直距离测量：分别测出两支导线的导高，两导线的高差即为垂直距离（注意可忽略外轨超高造成的误差）。 七、接触线平顺性及弓网受流性能指标 1、接触线平顺性指标
160km/h 等级线路 200km/h 等级线路
序号 项目 1类 2类 3类 1类 2类 3类 1 硬点（g ） 30 40 50 40 50 60 2
一跨内接触线高差(mm)
－
150
200
－
－
150
2、弓网受流性能指标
序号 项目 1级 2级 1 弓网接触力
＞200N 或＜40N
＞250N 或≤0N
2
离线
参考项目、不作评估
(完整版)3C车载接触网运行状态检测装置技术条件-20140710
车载接触网运行状态检测装置（3C） 暂行技术条件
目次 前言 (ii) 1. 范围 (1) 2. 规范性引用文件 (1) 3. 术语和定义 (1) 4. 组成和功能 (2) 5. 技术要求 (3) 6. 安装 (5) 7. 检验方法 (5) 8. 检验规则 (7) 9. 标志、包装、运输和贮存 (9) 10. 功能扩展 (9)
前言 为提高电气化铁路牵引供电系统的安全性和可靠性，应构建电气化铁路供电安全检测监测系统（6C系统）。车载接触网运行状态检测装置（以下简称3C装置）是6C系统的组成部分。 3C装置安装在运营动车组或电力机车上，实现对接触网的动态检测，检测结果用于指导接触网维修。 为了规范和统一3C装置的组成与功能、技术要求、安装和试验，确保检测数据的完整性、有效性及其应用效果，特制定本技术条件。 本技术条件由中国铁路总公司运输局负责解释。 本技术条件主编单位：中国铁道科学研究院、西南交通大学。 本技术条件主要起草人：王保国、王祖峰、李志峰、张克永、孟葳、韩通新、刘会平、吴积钦。
1.范围 本技术条件规定了车载接触网运行状态检测装置的术语和定义、组成及功能、技术要求、安装、检验方法、检验规则，标志、包装、运输和存储以及功能扩展等。 本技术条件适用于6C系统的车载接触网运行状态检测装置。 2.规范性引用文件 下列文件中的条款，通过引用而成为本技术条件的条款。凡是注日期的引用文件，其随后所有的修正或修订，只有当修正或修订被本技术条件引用之后，才适用于本技术条件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 146.1-1983 标准轨距铁路机车车辆限界 GB/T 17626.2-2006 电磁兼容性试验和测量技术静电放电抗扰度试验 GB/T 17626.3-2006 电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验 GB/T 17626.4-2008 电磁兼容性试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-2008 电磁兼容性试验和测量技术浪涌(冲击)抗扰度试验 GB/T 17626.6-2008 电磁兼容性试验和测量技术射频场感应的传导骚扰抗扰度 GB/T 191-2008 包装储运图示标志 GB/T 21413.1-2008 铁路应用机车车辆电气设备第1部分：一般使用条件和通用规则 GB/T 21413.1-2008 铁路应用机车车辆电气设备第1部分：一般使用条件和通用规则 GB/T 2423.1-2008 电工电子产品环境试验第2部分试验方法试验A 低温 GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T 2423.4-2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热(12h+12h 循环) GB/T 21563-2008 轨道交通机车车辆设备冲击和振动试验 GB/T 24338.4-2009 轨道交通电磁兼容第3-2部分：机车车辆设备 GB/T 25119-2010 轨道交通机车车辆电子装置 GB/T 4208-2008 外壳防护等级（IP代码） TB 10758-2010 高速铁路电力牵引供电工程施工质量验收标准 TB/T 1335-1996 铁道车辆强度设计及试验鉴定规范 TB/T 1484-2001 铁路机车车辆电缆 TB/T 1677-1997 电气化铁道牵引供电系统术语 TB 3271-2011 铁路应用受流系统受电弓与接触网相互作用准则 EN 50317-2002 铁路应用受流系统受电弓与接触网动态相互作用的测量要求与确认 铁运【2012】136号高速铁路供电安全检测监测系统（6C系统）总体技术规范 3.术语和定义 TB/T 1677-1997确立的以及下列术语和定义适用于本文件。 3.1 受电弓pantograph 从一条或多条接触线集取电流的装置，由弓头、框架、底架和传动系统等部分组成。 3.2 接触网overhead contact line equipment 通过受电弓供给机车/动车组电能的架空导线系统，主要由支柱、基础、支持结构及接触悬挂等组成。
接触网课程设计报告
课程名称：接触场平面设计 设计题目：站场平面设计 院系：电气工程系 专业：铁道电气化 年级： 2011级 姓名：浩 学号： 20116687 指导教师：王老师 西南交通大学峨眉校区 2015年 1月8 日
课程设计任务书 专业铁道电气化姓名浩学号 20116687 开题日期： 2014年月日完成日期： 2015 年月日题目接触场平面设计 一、设计的目的 通过该设计，使学生初步掌握接触场平面设计的设计步骤和方法，熟悉有关平面设计图纸的使用；基本掌握站场平面设计需要考虑的元素；锻炼学生综合运用所学知识的能力，为今后进行工程设计奠定良好的基础。 二、设计的容及要求 1．负载计算。2．最大跨距计算。3．半补偿链形悬挂安装曲线计算。4．半补偿链形悬挂锚段长度及力增量曲线决定。5．平面设计：（1）基本要求；（2）支柱布置；（3）拉出值及之字值标注；（4）锚段关节；（5）咽喉区放大图；（6）接触网分段。6．站场平面表格填写：侧面限界、支柱类型、地质情况、基础类型、安装参考图号。 三、指导教师评语 四、成绩 指导教师 (签章)
年月日 接触网课程设计任务书 一、原始资料 1．悬挂形式：正线全补偿简单链形悬挂，站线半补偿简单链形悬挂。 2．气象条件：学号尾数1的为第一典型气象区，学号尾数2的为第二典型气象区，学号尾数3的为第三典型气象区，学号尾数4的为第四典型气象区，学号尾数5的为第五典型气象区，学号尾数6的为第六典型气象区，学号尾数7的为第七典型气象区，学号尾数8的为第八典型气象区，学号尾数0、9的为第九典型气象区。 3．悬挂数据：学号尾数0、1的结构高度为1.1米，学号尾数2的结构高度为1.2米，学号尾数3的结构高度为1.3米，学号尾数4的结构高度为1.4米，学号尾数5的结构高度为1.5米，学号尾数6、7的结构高度为1.6米，学号尾数8、9的结构高度为1.7米。 站线：承力索JT70，Tcmax=1500kg；接触线CT85,Tjm=1000kg。 正线：承力索JT70，Tcm=1500kg；接触线CT110,Tjm=1000kg。 e=4m 4．土壤特性: （1）女生：安息角（承载力）Φ=30o，挖方地段。 （2）男生：安息角（承载力）Φ=30o，填方地段。 二、设计容 1．负载计算 2．最大跨距计算 3．半补偿链形悬挂安装曲线计算 4．半补偿链形悬挂锚段长度及力增量曲线决定 5．平面设计 （1）基本要求 （2）支柱布置 （3）拉出值及之字值标注 （4）锚段关节 （5）咽喉区放大图 （6）接触网分段 6．站场平面表格填写 支柱编号、侧面限界、支柱类型、地质情况、基础类型、安装参考图号 三、验算部分 1．各种类型支柱校验 2．缓和曲线跨距校验 四、使用图纸 按学号最后两位相加之和的末位数使用站场0---站场9的图纸 五、课程设计于任务书下达后六周交老师，延期交以不及格论处，特殊情况申请延期除外。
FTJC-1接触网几何参数测量仪
FTJC-1接触网几何参数测量仪 产品概述与功能 FTJC-1接触网几何参数测量仪是电气化铁路接触网几何参数测量的专用仪器。本仪器系采用红光半导体激光器和相位脉冲技术，可对接触网的导高、拉出值、定位器坡度、锚段关节、线岔、超高、轨距和红线等参数进行快速测量。 产品特点 应用工业级TFT液晶，构成了全新的视频瞄准系统，从根本上解决了传统仪器瞄准的难题，基于B/S架构的软件，实现真正网络化管理。仪器具有现场数据处理功能，也可方便组合含GPRS与GPS模块的PDA(或者笔记本电脑)实现大规模数据详细分析、实时数据网络传输、部门间即使通讯等功能。 产品执行标准： TB/T3235-2010铁路专用几何计量器具通用技术条件； TB/T3227-2010接触网几何参数测量仪。 主要技术参数： 1、轨距：范围1410mm～1470mm，精度±0.5mm； 2、水平(超高)：范围±200mm，精度±0.5mm； 3、导高：范围3000～15000mm，精度±3mm； 4、拉出值：范围±3000mm，精度±4mm； 5、线岔中心：精度±3mm； 6、500mm处高差：精度±4mm；
7、红线：精度±4mm； 8、侧面限界：精度±4mm； 9、承力索与接触线高差：精度±4mm； 10、跨铁道输电线与接触线的距离:精度±4mm； 11、锚段关节：精度士4mm 12、定位器坡度：1:n(n精确到0.1)； 13、自由测量:水平精度±4mm,垂直精度:±3mm； 14、跨距测量：范围70000mm，精度±5mm； 15、导高 1 :范围: 3000-15000mm 精度:±3mm； 16、拉出值1 :范围:±3000mm，精度:±4mm； 17、导高: 2 :范围: 3000-15000mm 精度:±3mm； 18、拉出值2 :范围:±3000mm，精度:±4mm； 19、高差:精度 :±4mm； 20、导高 1 :范围: 3000-15000mm 精度:±3mm； 21、拉出值1 :范围:±3000mm，精度:±4mm； 22、定位器坡度：1:1(n精确到0.1)； 23、导高: 2 :范围: 3000-15000mm 精度:±3mm； 24、拉出值2 :范围:±3000mm，精度:±4mm； 25、定位器坡度:2:1(n精确到0.1)； 26、导高 1 :范围: 3000-15000mm 精度:±3mm； 27、拉出值1 :范围:±3000mm，精度:±4mm； 28、导高: 2 :范围: 3000-15000mm 精度:±3mm； 29、拉出值2 :范围:±3000mm，精度:±4mm； 30、高差:精度 :±4mm。
接触网几何参数检测仪的原理及应用
修改稿！ 接触网几何参数检测仪的原理及应用于志刚1吴东波1赵少鹏1翟瑞占1 李庆卓1孟令华1 ( 1. 山东省科学院激光研究所 272017 ) 摘要：本文提供了一种全新的智能接触网检测系统，该系统融合激光测距，倾角、水平、光栅传感技术，以及CCD视频成像技术，并配合网络化的接触网数据管理模式，为铁路电气化接触网检测提供完美的解决方案，大大提高了检测和数据管理的工作效率。 关键词：激光接触网几何参数数字化智能网络化管理 Abstract :This article provides a new intelligent catenary measure system, which integrated laser range finder, angle, level, grating organ technology, as well as the CCD video imaging technology and cooperate the catenary network data management model, provide the perfect solution for railway electrification Catenary testing, would greatly improving the detection and data management efficiency. Key word: laser; Geometric parameters of catenary; digital；intelligent；network management 接触网是电气化铁路的重要供电设备，列车高速运行时通过受电弓和接触网滑动接触供电。为保证接触网供电的安全可靠，供电部门必须周期性的对接触网各项几何参数进行巡检和检修，保证行车安全。各项参数误差一旦超出允许范围，就很有可能发生工网事故，造成严重后果。随着列车运行速度的不断提高，列车对接触网的几何参数精度要求越来越高，传统的检测工具和管理模式已不能满足要求，急需更新换代。 1.系统概述 “DJJ-8数字化激光接触网检测仪”是山东省科学院激光研究所济南蓝动激光技术有限公司最新研制的新一代智能接触网几何参数检测管理系统。该系统由数据采集、数据分析、数据网络管理三部分构成，在接触网工区、供电段、铁路局之间实现无缝连接,形成一个有机整体。数据采集部分是检测仪的重要部分，利用激光测距技术和多种传感器融合技术测量接触网多种几何参数，并对数据进行初步分析和保存。数据分析和网络管理两部分是系统的核心部分，利用基于B/S架构的网络化数据分析软件，实现数据的智能化分析和数据共享，为铁路部门搭建接触网参数数字化管理平台。 2．接触网几何参数测量基本原理 DJJ-8系统的数据采集部分由主机和测量架两部分组成。参数测量时，先根据放置标准将测量架卡在钢轨上，主机卡在测量架固定座上，形成一个以钢轨面和钢轨中心为基准的测量平台。测量过程中，旋转主机，或前后移动测量架，使激光点打在目标测量点中心，按“测量键”即完成测量工作。在仪器内部，主机会根据键盘指令调动激光测距模块，光栅测角模块和内部各种传感器分别测量距离和角度，距离，水平，位移数据，按照一定的公式计算计

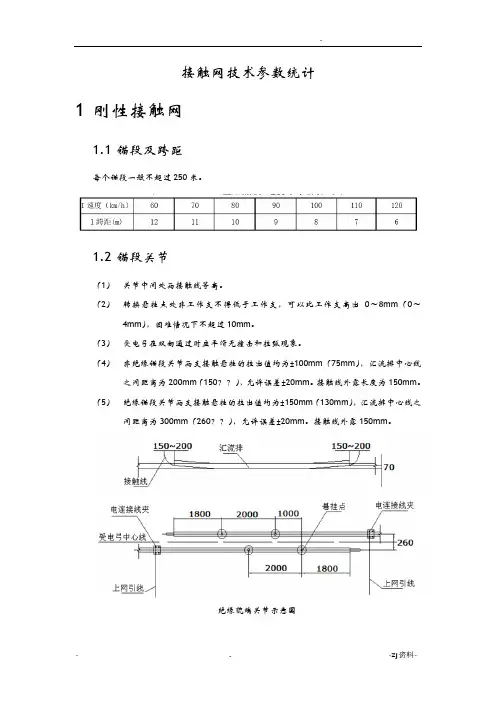

接触网技术参数统计
接触网技术参数统计 1刚性接触网 1.1锚段及跨距 每个锚段一般不超过250米。 1.2锚段关节 （1）关节中间处两接触线等高。 （2）转换悬挂点处非工作支不得低于工作支，可以比工作支高出0～8mm（0～4mm），困难情况下不超过10mm。 （3）受电弓在双向通过时应平滑无撞击和拉弧现象。 （4）非绝缘锚段关节两支接触悬挂的拉出值均为±100mm（75mm），汇流排中心线之间距离为200mm（150？？），允许误差±20mm。接触线外露长度为150mm。 （5）绝缘锚段关节两支接触悬挂的拉出值均为±150mm（130mm），汇流排中心线之间距离为300mm（260？？），允许误差±20mm。接触线外露150mm。 绝缘貌端关节示意图
1.3线岔 （1）在受电弓可能同时接触两支接触线范围内的两支接触线应等高。 （2）在受电弓始触点后至岔尖方向，渡线接触线应比正线接触线高出0～10mm（0～4）。（3）在受电弓双向通过时应平滑无撞击及不应出现固定拉弧点。 （4）单开道岔悬挂点的拉出值距正线汇流排中心线为200mm，允许误差±20mm。平行段距离为2000mm。 （5）交叉渡线道岔处的线岔，在交叉渡线处两线路中心的交叉点处，两支悬挂的汇流排中心线均距交叉点100mm，允许误差±20m m。 （6）侧线端部向上弯70mm左右。 （7）线岔处电连接线、接地线应完整无遗漏，连接牢固。 道岔分类 刚性悬挂线岔示意图
1.4刚柔过度 （1）两根柔性接触网等高并列运行进入刚柔过渡元件约500mm后，在过渡原件外面的导线逐渐抬高脱离接触，其最终的抬高量不应小于35mm。 （2）刚柔过渡处刚性悬挂应比柔性悬挂高20~50mm。 （3）柔性悬挂升高下锚处绝缘子边缘应距受电弓包络线不得小于75mm。 （4）刚性悬挂带电体距柔性悬挂下锚底座、下锚支悬挂等接地体不应小于150mm。（5）受电弓距柔性悬挂下锚底座、下锚支悬挂等接地体不应小于100mm。 （6）受电弓双向通过时平滑不撞击及不应出现固定拉弧点。 （7）两支悬挂的拉出值为±100mm，间距为200mm，允许误差±20mm。 贯通式刚柔过渡单链悬挂示意图 贯通式刚柔过渡双链悬挂示意图 1.5接触线磨耗 接触线的磨耗要均匀，稍大于50％控制，但最大不要超过60％。 1.6中心锚节 （1）直线区段，中心锚结应处于汇流排中心线的正上方；曲线区段，锚固底座中心线位于中锚在汇流排上锚固线夹处汇流排中心线的延长线的正上方，基座中心偏离汇流 排中心应不大于±30mm。 （2）中心锚结绝缘子及拉杆受力均衡适度，与汇流排的夹角不大于45°。 （3）中心锚结绝缘子表面应无损伤，接地端至带电体距离一般情况应不小于150mm；困难情况不应小于115mm。
接触网常用计算公式
接触网常用计算公式 1. 平均温度t p 和链形悬挂无弛度温度t o 的计算 ① 2t t tp min max += ② 5-2t t t min max o +=弹 ③ 10-2 t t t min max o +=简 式中 t p —平均温度℃（即吊弦、定位处于无偏移状态的温度）； t o 弹、t o 简—分别表示弹性链形悬挂和简单链形悬挂的无弛度温度℃； t max —设计最高温度℃； t min —设计最低度℃； 2. 当量跨距计算公式 ∑∑=== n i I n i I L L LD 1 13 式中L D —锚段当量跨距（m ）； ).........(3 3 23 113 n n i I L L L L +++=∑=—锚段中各跨距立方之和； ).........(211 n n i I L L L L +++=∑=—锚段中各跨距之和； 3. 定位肩架高度B 的计算公式 2)101 +( h d h I e H B + +≈ 式中 B —肩架高度（mm ）； H —定位点处接触线高度（mm ）； e —支持器有效高度（mm ）； I —定位器有效长度（包括绝缘子）（mm ）； d —定位点处轨距（mm ）；
h —定位点外轨超高（mm ）； 4. 接触线拉出值a 地的计算公式 h d H a a - =地 式中 a 地—拉出值标准时，导线垂直投影与线路中心线的距离（mm ）。a 地为正时导线的垂直投影应在线路的超高侧，a 地为负时导线的垂直投影应在线路的低轨侧。 H —定位点接触线的高度（mm ）； a —导线设计拉出值（mm ）； h —外轨超高（mm ）； d —轨距（mm ）； 5. 接触线定位拉出值变化量max a ?的计算公式 2 max 2 max E I I a z z -- =? 式中 Δa max —定位点拉出值的最大变化量（mm ）； Z L —定位装置（受温度影响）偏转的有效长度（mm ）； max E —极限温度时定位器的最大偏移值（mm ）； 由上式可知 E=0时 Δa=0 6. 定位器无偏移时拉出值a 15的确定：（取平均温度t p =15℃） max 2115a a a ?± = 式中 a —导线设计拉出值（mm ）； Δa max —定位点拉出值的最大变化量（mm ）； 15 a —定位器无偏移时（即平均温度时）的拉出值（mm ）。a 15与a 的变化关系，主 要取决于定位器在极限温度时Δa max 的变化量的大小，当Δa max 变化量较大时，则a 15相对a 值的变化较大，当Δa max 变化量较小 时，则a 15相对a 值变化量较小。但Δa max 的变化量又取决于定位器在极限温度时E max 值的大小，当定位器在极限温度时偏移值较大时，则Δa max 变化也较大，则a 15≠a ，反之偏移值较小时，则Δa max 变化也较小，则a 15≈a 。所以确定平均温度时定位点拉出值a 15的目的是为了满足在极限温度时，拉出值不超过允许误差。除直线反定位以外，当温度高于或低于平均温度时，拉出值都将是增大。因此，调整a 15时应满足下列关系为好：
接触网组成及各部参数
7 施工技术要求 7.1技术标准与规范 本项目遵循的主要技术标准及规范（包括但不限于）以下所示，所采用的标准均应为项目执行时的最新有效版本。若投标人采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经招标人批准后方可采用。当相关标准发生冲突时，以较高版本的技术要求为准。 《地铁设计规范》（GB50157－2003） 《铁路电力牵引供电设计规范》（TB10009－2005） 《城市轨道交通直流牵引供电系统》（GB10411－2005） 《铁路电力牵引供电施工规范》（TB10208－98） 《铁路电力牵引供电工程施工质量验收标准》（TB10421－2003） 《地下铁道工程施工及验收规范》GB50299-1999 由招标人组织设计，监理工程师就某些特殊项目制定的标准。 有关设备及材料的制造、试验及验收等标准详见技术规格书。 7.2施工技术条件 7.2.1悬挂类型及组成
绝缘等级按重污区标准，绝缘子标称泄漏距离不小于250mm。 7.2.5绝缘间隙 绝缘间隙应符合GB50157-2003标准即带电体距结构体、车体之间的绝缘距离：静态为150mm，动态为100mm，绝对最小动态60mm。 7.2.6接触线悬挂高度 刚性接触网正线的最大拉出值一般为±200mm，辅助线道岔处工作支一般不超过350mm。 7.2.8跨距 刚性接触网悬挂点的间距一般为6～10m,最大不超过12m。 7.2.9锚段长度 刚性悬挂锚段长度一般不大于250m，最大不超过300m。 7.2.10中心锚结 刚性悬挂在锚段的中部设置中心锚结。在车站和矩形隧道内采用悬挂点两旁设防爬金具（可用汇流排电连接线夹替代）形式的中心锚结；盾构隧道内采用2个棒形的合成绝缘子“V”形布置在悬挂点两侧构成的中心锚结。 7.2.11电连接设置 刚性悬挂电连接设置 （1）非绝缘锚段关节处设置电连接。 （2）道岔处设电连接。
DJJ-8型接触网激光参数检测仪使用方法
DJJ-8型接触网激光参数检测仪使用方法 1、准备工作 （1）仪器放置标准 将测量架放置于待测目标下方的轨道面上，拨动测量架右端的轨距手柄，使测量架两端的固定测脚和活动测脚都紧靠钢轨内沿。保持测量架与轨道基本垂直。将主机放置于测量架的定位盘上，并使旋紧旋钮处于旋紧状态。 （2）开机 打开电源开关后，按下键盘上“启动”按钮，显示屏出现“请向右旋转主机”，根据提示用手轻轻旋转主机头(禁止快速旋转)，直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。 （3）瞄准 仪器的显示屏中央有白色十字丝，通过前后挪动测量架和旋转主机头，使十字丝中心与待测目标完全重合。 瞄准时，可先用手转动主机头进行粗调，然后根据需要可旋转微调旋钮进行微调，直到对准目标。在光线较弱的情况下也可以按“长光”键打开长光[注]用眼睛观察红色激光点辅助瞄准。 （4）、测量 在正常测量状态下，瞄准目标后即可按下相应功能键进行测量，并显示测量结果。如果没有瞄准目标则提示“进入盲区或未对准目标请重新测量”。 2、参数测量 （1）、标准模式：导高、拉出值、轨距、超高 将仪器按“仪器放置标准”放置； 正常测量状态下瞄准目标后，按下“测量”键，即可显示结果（示例如下）: 注：拉出值拉向仪器左侧为“+”，拉向右侧为“-”；以仪器右侧超高为“+”，右侧偏低为“-”。 （2）、红线标高、侧面限界测量
将仪器按“仪器放置标准”放置； 正常测量状态下瞄准支柱上的红线（没标注红线时瞄准目测近似点即可）。 按下 “红线”键，即可显示结果（示例如下）: 注：红线高于实际轨面为“+”。 （3）、 500mm 处高差测量 将仪器按“仪器放置标准”放置于“500mm 处”下方的任意一对钢轨上。 正常测量状态下按下 “500mm ”键，进入500mm 出高差测量模式。 仪器提示“请测量第一点”，瞄准第一条接触线后按下“测量”键。 仪器提示“请测量第二点”，瞄准第二条接触线，按下“测量”键，即可显示结果（示例如下）: 如果显示屏显示的线距数值接近500mm 时按“确认”键完成测量。 如果显示屏显示的线距数值与500mm 差别较大时，请不要按“确认”！按下“长光”键。 将测量架向前或向后挪动（必须保证有一定的距离，使线距有大于100mm 的变化量）按“测量”键，并重复第三、四步骤。 按下“确认”后仪器自动换算出“500mm 处”高差结果。此时的高度1为换算后的500mm 处第一条接触线的导高。 (4)、承力索、接触线高差测量 将仪器按“仪器放置标准”放置； 正常测量状态下按下键盘上“承力索”键。 仪器提示“请测量第一点”，瞄准承力索后按下“测量”键。 仪器提示“请测量第二点”，瞄准接触线，按下“测量”键。 按下“确认”键，即可显示结果（示例如下）:
接触网常用参数标准及测量计算
接触网常用参数标准及测量计算 一、拉出值（跨中偏移值） 1、技术标准 160km/h及以下区段： 标准值：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。 安全值：之字值≤400mm；拉出值≤450mm。 限界值：之字值450mm；拉出值450mm。 160km/h以上区段： 标准值：设计值。 安全值：设计值±30mm。 限界值：同安全值。 2、测量方法 利用DJJ多功能激光接触网检测仪进行拉出值测量：受电弓滑板平面与两钢轨平面平行，检测仪与两钢轨平面平行，测量时无需考虑外轨超高，直接校准定位点在检测仪上的投影位置，此位置与检测仪中心点的距离就是拉出值。 二、导线高度 1、技术标准 标准值：区段的设计采用值。 安全值：标准值±100mm。 限界值：小于6500mm；任何情况下不低于该区段允许的
最低值。 当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。 2、测量方法 利用DJJ多功能激光接触网检测仪进行导高测量：将测量仪置于两钢轨之上与两轨面平行，利用测量仪上的观察窗校准定位点位置，测出定位点至两轨面的垂直距离即为导高。 三、导线坡度及坡变率 1、技术标准 标准值： 120km/h及以下区段≤3‰；120-160km/h区段≤2‰；200km/h区段≤2‰，坡度变化率不大于1‰；200-250km/h区段≤1‰，坡度变化率不大于1‰。 安全值：120km/h及以下区段≤5‰；120-160km/h区段≤4‰。其他同标准值。 限界值：120km/h及以下区段≤8‰；120-200km/h区段≤5‰；200km/h及以上区段同安全值。 160km/h及以上区段，定位点两侧第一根吊弦处接触线高度应相等，相对该定位点的接触线高度允许误差±10mm，但不得出现V字型。 2、测量与计算方法 定位点A与定位点B之间的坡度测量：1、测出A点的
TYJJ-2型接触网几何参数测量仪使用说明书
目录 一、概述 1 二、组成 1 三、主要技术指标 2 四、基本操作 4 五、使用说明 5 六、仪器校正7 七、查看数据9 八、充电说明9 九、注意事项10 十、保修条款11 十一、免责声明12
前言 尊敬的客户： 欢迎你购买和使用我公司的产品，向您对我公司产品的信任表示衷心的感谢！ 本公司自成立以来，始终将生产具有国际先进水平的检测仪器产品作为自身的奋斗目标。本公司生产的检测仪器外形美观，性能可靠，界面友好，操作简便。使用仪器前请仔细阅读本操作手册。 您在使用仪器过程中如发现问题或提出建议，请及时向我们反馈，我们将竭诚为你服务并表示衷心的感谢！ 为保持仪器的良好工作状态，建议您严格按操作手册使用仪器。
为保持仪器的良好工作状态，建议您每年在销售网点或厂家进行一次专业的仪器保养。 北京精准伟业测控技术有限公司 2014年3月 手册中使用的符号 本手册中使用的符号有如下含义： 警告： 表明潜在的不良或危险的使用，如不防止，将会导致人员或仪器损伤。 注意： 表明用户如果不按照规定操作，将导致错误
的测量结果。 用户说明： 帮助用户在技术上正确有效的操作。 安全说明： 本说明可使TYJJ-2型接触网几何参数测量仪的使用人员正确了解使用过程中可能出现的危险情况，以便提前采取预防措施。负责人应该确保所有使用人员阅读并遵循此手册。 仪器的使用范围： 电气化铁路接触网设备几何参数测量。 仪器的禁用范围： 在未阅读本手册的情况下开启本仪器。 在仪器指定的使用范围之外。 破坏安全系统，取掉说明或危险标志。
在未经授权的情况下，用工具打开本仪器。 在未经授权的情况下，更新或改造本仪器。 未取得使用资格。 使用未经本公司认可的其它厂家的附件。 直接瞄准太阳。 故意指向其它耀眼的物体。 未采取安全措施的测量现场。 警告： 1、在未掌握仪器的使用方法前，勿操作此仪器。 2、本产品设置有可见激光，从仪器的顶端发射。 3、本产品属于二级安全激光产品，连续观察激 光束有害，要避免激光直射眼睛。 4、当激光照射在如棱镜、平面镜、玻璃上时， 眼睛直接观察发射光可能具有危险性。
接触网全参数激光测量仪
第四代 JQJ-Z型接触网全参数激光测量仪 产品简介 JQJ-Z型第四代接触网全参数激光测量仪是我公司JQJ系列 视频激光测量仪的升级产品，是电气化铁道接触网作业一体化测 量的首选产品。测量仪采用全数字信号视频采集模块，工业级的 摄像头直接将各测量位置成像在仪器的3.5英寸真彩色TFT液晶 屏幕上，并在同一屏幕中同时显示图象和测量数据,避免了来回 切换界面的繁琐操作,使得整个瞄准和测量过程更加方便迅速。 其采用徕佧原装工业级激光测距传感器，结合高精度角度传感 仪，可以在白天、夜晚、刮风、有雾天对接触网的各项几何参数 进行快速准确测量。该测量仪能实现接触网基础数据的迅速精确 测量、自动存储分析、实时传输共享，支持含3G或WiFi模块的 平板电脑、智能手机与系统进行无缝连接，实现远距离存储及分 析功能。 产品应用 该仪器可实现包括接触网导高、拉出值、侧面限界、轨距、超高等十几项常规参数的测量，线岔、锚段关节等复杂项目等只需简单一键式测量均可自动计算并显示需要的结果。仪器独创一分钟现场自检、现场校验功能，并具有简洁的人机界面、一键式测量、影像及数据同屏显示、数据查看等实用功能。仪器广泛应用于国铁普速、客专高铁、城轨地铁等电气化接触网线路，至今已为多家铁路单位的电气化铁道建设维护提供了有力的支持，同时该产品也是第三届全国铁道行业职业技能竞技比赛用测量仪。 功能特点 ◆ 3.5英寸真彩色液晶屏幕、图像清晰，瞄准十字激光点可选，快速精确 ◆基于高端相机原理的新型底座：全不锈钢材质，单手45度旋转安装一步到位，自动清除电极氧化层， 确保机械和电气部件连接可靠 ◆夜间背光按键设计可选，夜间操作方便 ◆无死角测量，角度范围达到-120度到+120度 ◆内置电池，两块3600mAh大容量锂电池，可连续工作8小时以上 ◆全中文操作界面、高精度数据测量，精度完全满足高速铁路检测需要 ◆面板可抬升收纳，多角度抬升适应不同测量习惯，不工作时收起缩小占用空间 ◆SD卡或掌上电脑（增配）实时接收保存数据、掌上电脑语音报数，数据存储方便 ◆一体化测量，接触网常规参数全测量：白天、夜晚、刮风、有雾天，区间、站场、隧道接触网参数均 能准确测量 根据用户需求，提供软件升级支持和功能的不断拓展
浅谈接触网动态检测
浅谈接触网动态检测 冯磊 摘要：接触网检测技术是高速铁路建设的关键之一。随着铁路的不断提速对电 气化接触网的要求会更高。不确定因素会更多，对检测设备要求也会更高。因此， 不断提高检测技术及设备水平才能保证电气化接触网的良好状态，才能保证电气 化铁路的运输畅通。 关键词：接触网动态监测 一概述 铁路发展经历了从蒸汽时代、内燃时代到电气时代的过程，提速离不开电气化铁路。接触网担负着把从牵引变电所获得的电能直接输送给电力机车使用的重要人物，因此接触网的质量和工作状态将直接影响着电气化铁道的运输能力。 接触网是沿公务线路架空布臵，向电气列车连续提供电力的设备，是电气化铁路的重要组成部分。它具有露天、无备用、架空等特性，运行状态和技术参数受机车车辆、公务线路和自然环境影响极大。运行中的电气列车通过受电弓滑板和接触线间的滑动摩擦从网上取流，弓网间机械运动会对接触网造成不同程度的损伤，随时改变接触网设备的技术状态，甚至造成行车事故，如发生弓网故障造成断线，断续的取流过程有可能造成接触线烧损，机车带电过分相会毁坏分相绝缘器，受电弓状态不良造成定位线夹脱落、偏移等。公务线路外轨超高的改变会造成动态拉出值增大，发生刮弓故障。严冬季节雨雪天气会造成接触网覆冰，发生接触网断线故障，风力过大甚至导致支持装臵翻转和接触网舞动，严重危及行车安全。因此随时掌握接触网的运行状态以及有关参数，及时对接触网设备进行检修，确保接触网设备技术参数和运行状态符合安全运行的要求，对安全运输的顺利进行有着
至关重要的作用，接触网动态检测就为这种要求提供了可靠的保证。二重要性 接触网是一个复杂、庞大的供电系统，要达到向电气列车安全不间断的供电目的，必须满足以下几个方面技术条件： 1、符合安全运行要求的几何参数，如拉出值、导线高度、各种限界等。 2、具有与运输能力相匹配的供电能力，电器参数复合要求，如网压、主导电回路载流能力等。 3、在一定速度下要有良好的弓网关系，如硬点产生的冲击尽可能小，接触压力不得过大或过小，离线时间较短等。 4、接触设备各部件质量良好，如接触网零部件、线索、支持装臵的材质、工艺等符合要求。 接触网动态监测主要是针对前三方面的要求进行动态测量，并根据对检测数据的综合分析，对接触网当前的运行状态和弓网关系做出恰当的判断，向生产站段提出接触网检修设备的检修内容。 接触网检测是运用技术手段对接触网参数进行在线检测，根据接触网设备可测得的和外部可辨认的特征对其工作状况进行评价。在高速铁路的建设和发展上，电气化铁路以其显著的优点被许多国家作为大力研究和重点发展的目标，使得接触网设备的检测特别是动态监测变的越来越重要，主要体现在以下几方面： 1、高速电气化铁路的建设和发展需要不断的积累经验，通过不同条件、各种项目检测的结果分析，验证预期效果，找出设备运行规律，为今后设计、施工、维修持续改进提供依据。 2、接触网作为电气化铁路的重要设备，其质量优越与电力机车运行安全直接相关，由于接触网设备露天布臵且无备用，工作环境恶劣，如不加强设备检修，及时发现整治设备隐患，就会危及行车安全，
浅析铁路接触网几何参数测量仪的应用及检定
浅析铁路接触网几何参数测量仪的应用及检定 摘要：随着经济的快速发展，我国电力系统发展迅速，接触网激光测量仪广泛 的应用于铁路供电系统的检修作业当中，本文就铁路接触网激光测量仪的应用及 检定进行论述分析。 关键词：铁路；接触网几何参数测量仪；应用；检定 0引言 铁路是我国交通运输的重要方式之一，是我国交通运输发展的重要方向，在 实际运输过程中，铁路接触网几何参数的检测、参数管理直接关系到铁路运输的 安全，近年来，随着科学技术的不断发展，我们单位引进了多台接触网几何参数 测量仪，实现了对供电设备参数的智能化管理。 1接触网几何参数测量仪在铁路供电作业中的应用 1.1接触网几何参数测量仪的概述 随着列车运行速度的不断提高，列车对接触网的几何参数精度要求越来越高，在供电系统中，我们将接触网几何参数测量仪运用于对电气化铁路接触网几何参 数的测量中，可对接触线高度、拉出值、轨道轨距、水平（超高）以及支柱侧面 限界等几何参数进行准确测量。接触网几何参数测量仪由测头和支架组成，测头 功能主要包括激光测量、垂直角度测量，支架为平放于轨道间的横杆，主要起支 撑测头、测量轨距、测量水平倾斜角度等作用。 1.2简述接触网几何参数测量仪的现场使用方法 将测量架放置于待测目标下方的轨道面上，拨动测量架右端的轨距手柄，使 测量架两端的固定测脚和活动测脚都紧靠钢轨内沿，保持测量架与轨道基本垂直，将主机放置于测量架的定位盘上，并使旋紧旋钮处于旋紧状态。 根据提示用手轻轻旋转主机头，直至显示屏上出现视频图像，即表示仪器进 入正常测量状态，可以开始测量。在测量状态下，瞄准目标后即可按下相应功能 键进行测量，并显示测量结果，如果没有瞄准目标则提示“进入盲区或未对准目标请重新测量”。根据屏幕的提示：“请输入杆号”，输入杆号后按“确认”，就可以看 到该杆号下测量的数据。当完成所有测量任务后，把数据用U盘导出可存入电脑，进行数据统计分析。 图一、接触网几何参数测量仪的现场测量 2接触网几何参数测量仪的检定 为保证接触网几何参数测量仪在现场作业中测量的准确性，我段建立了接触 网几何参数测量仪检定标准，每半年对设备进行一次检定，达到检定要求方可继 续使用。检定标准的建立使测量仪的定期检定和校准更加方便和及时，可有效保 证接触网几何参数检测和维护工作的准确、可靠，从而保证了铁路运营的安全。 图二接触网几何参数测量仪检定台架的组成 2.1 接触网几何参数测量仪检定标准概况 接触网几何参数测量仪属于铁路专用计量器具，根据相关法律法规要求，应 定期对该量具进行检定，合格后方可使用。天津供电段于2017年底建立了接触 导线几何参数测量仪检定标准，该标准包括检定台架、配套设备及相应的技术文 件集等，其中检定台架是根据测量仪的工作状态和工作环境进行模拟设计的，由 模拟接触线组件、模拟钢轨组件以及模拟支柱侧面限界组件三部分组成，相应的
接触网风偏计算
接触网风偏移值计算 接触网支柱结构设计风荷载取值 1.接触网风偏设计风速小于30 m/s时，接触网风偏设计风速作为接触网支柱标准容量设计风速;当接触网风偏设计风速大于30 m/s时，以30 m/s作为接触网支柱标准容量设计风速。 2.路基地段接触网结构设计风速，按l0 m高度的风压高度系数考虑风速;高度小于等于30 m的桥梁，按照30 m高度的风压高度系数考虑风速;高度大于30 m的桥梁，建议采用其他悬挂安装方式，以提高悬挂的可靠性及稳定性。 3.接触网支柱标准容量按接触网风偏设计风速计算，同时应考虑列车气动力影响，初步选择支柱截面尺寸，再采用结构设计风速校核支柱的强度，并以此最终确定支柱截面尺寸。 4.接触网支柱基础、基础螺栓按照结构设计风速进行设计。 目前所设计的国内高速铁路，如:郑西、武广、京津城际等均未设置挡风墙，海南东环线也未设置挡风墙。因此可以认为30 m/s就是列车运行的最大限制风速，超过该风速，列车停运。 接触网支柱标准容量风速设计 1.当接触网风偏设计风速小于30 m/s时，接触网风偏设计风速作为接触网支柱标准容量设计风速; 2.当接触网风偏设计风速大于30m/s时，以30 m/s作为接触网支柱标准容量设计风速。 接触线最大偏移值的公式为： 式中——————接触线和承力索单位长度的风负载（KN/m）； ——————接触线和承力索的张力（KN/m）。 曲线区段接触线拉出值的选择 在直线区段受电弓中心与线路中心重和，接触线之字值沿线路中心对称，其标准为±300mm。提速后为200～250mm之间；拉出值350～450mm之间。在曲线区段，拉出值和曲线半径大小有关。 接触线拉出值是接触网自身结构参数，其取值直接影响弓网运行安全。在运营中发现曲线区段拉出值超标严重，这是因为在设置拉出值时，未考虑受电弓中心线在气象条件、线路参数、机车及受电弓型号和参数、运营方式、运行速度等多种因素影响下的动态变化。基于此种情况，有必要对运行速度、线路参数及施工误差等几个主要影响因素进行分析，找到曲线区段受电弓中心在动态下的侧偏规律，合理设置拉出值，提高施工质量，确保机车良好受流。 拉出值是指定位点处接触线距受电弓滑板中心的距离，在曲线区段拉出值确定: 式中，a为接触线拉出值,单位mm；m为定位点处接触线与线路中心的水平距离，单位mm；c为定位点处受电弓中心与线路中心的水平距离，单位mm；c=h-H/L，其中，h为外轨超高，H为接触线高度，L为轨距。但在动态取流条件下，由此确定的拉出值常存在超标情况。下面就影响弓一网相对位置变化的几个主要因素做一理论分析。 运行速度对受电弓中心线位置的影响 列车通过曲线区段时，为了平衡自身重力产生的惯性离心力，保证内外两股钢轨受力相等，均会将外轨抬高，其抬高的设计值： 式中，为设计平均速度。；R为曲线半径，m。 实际上，通过曲线的各次列车，其速度不可能是相同的，当运行速度 V>时，外轨超高不足，产生欠超高，而当V<时，产生过超高，这些未被平衡的超高使得设置在机车与转向架之间的弹簧产生压缩或伸张，进而使受电弓中心线发生偏移。 线路参数对受电弓中心线位置的影响
接触网计算题
1.在半补偿简单链形悬挂区段，采用G J-70+T C G-100，最高气温为+40℃，最低气温为一20℃，吊弦离中心锚结900m.a j=1.7x l0-5／℃，计算温度为40℃时吊弦偏移值。 解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，得E=459mm。 答：向下锚偏459 mm. 2．在半补偿弹性链形悬挂区段，采用G J-70+T C G-85，最高气温为+40℃，最低气温为-20，吊弦离中心锚结600m，a j=1.7x l0-5／℃，计算温度为30℃时吊弦偏移值。 解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，得E=204 mm。 答：向下锚偏204mm。 3．在半补偿简单链形悬挂区段，采用G J-70+G L C B85/173，最高气温为+40℃，最低气，为-20℃，某悬挂点离中心锚结500m. a j=1.7x l0-5／℃，计算温度为一10℃腕臂相对支柱中心的偏移值。解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，得E=-170 mm。 答：向中锚偏170 mm。 4.在半补偿简单链形悬挂区段，采用G J-70+T C G-100，最高气温为+40℃，最低气温-20℃，某悬挂点离中心锚结800m.a j=1.7x l0-5／℃，计算温度为40℃时定位器相对中心的偏移值。 解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，，得E=408
mm。 答：，向下锚偏408 mm。 5.在半补偿弹性链形悬挂区段，采用G J-70+T C G-110，最高气温为+40℃，最低气温-20℃，吊弦离中心锚结800m，a j=1.7x l0-5／℃，计算温度为40℃时吊弦偏移。 解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，得E=-408 mm。 答：向中锚偏408 mm。 6.在某电气化铁路区段，采用全补偿简单链形悬挂，计算跨距L为35m，K=4时的吊弦间距。 解：由X0=（L一2e）／（K-1），得Xo=9 m（注意e=4）答：吊弦间距为9m。 7.在某电气化铁路区段，采用全补偿简单链形悬挂，计算跨距L为45m.,K=5时的吊弦间距。 解：由Xo=(L-2e)／（K-1），得Xo=9. 25 m（注意e=4）答：吊弦间距为9.25 m。 8.在某电气化铁路区段，采用半补偿简单链形悬挂，计算跨距L为55m.,K=6时的吊弦间距。 解：由Xo=（L一2e）／（K-1），得Xo=9.4 m（注意e=4）答：吊弦间距为9.4 m 9.在某电气化铁路区段，采用半补偿简单链形悬挂，计算跨距L为65m.,K=7时的吊弦间距。

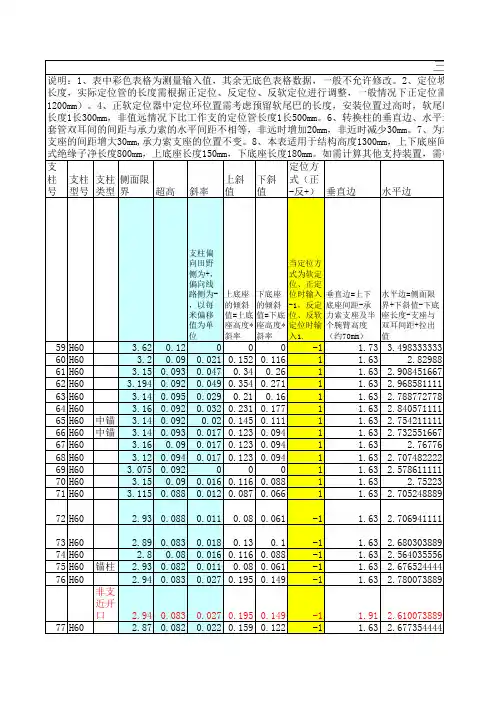

接触网腕臂计算模型
