互换性测量技术基础第3章课后习题答案
1．设某配合的孔径为027.0015+φ，轴径为016
.0034.015--φ，试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙(或过盈)、平均间隙(或过盈)和配合公差，并画出尺寸公差带图与配合公差带图。
解：(1)极限尺寸：孔：D max =φ15.027 D min =φ15
轴: d max =φ14.984 d min =φ14.966
(2)极限偏差：孔：ES=+0.027 EI=0
轴：es= -0.016 ei= -0.034
(3)尺寸公差：孔：T D =|ES-EI|=|（+0.027）-0|=0.027
轴：T d = |es-ei|=|（-0.016）－（-0.034）|=0.018
(4)极限间隙：X max = ES －ei=（+0.027）－（-0.034）=+0.061
X min = EI －es=0－（-0.016）=+0.016
平均间隙 ()0385.021min max +=+=X X X av
(5)配合公差：T f = T D + T d =0.027+0.018=0.045
(6)尺寸公差带和配合公差带图，如图所示。
2．设某配合的孔径为005.0034.045+-φ，轴径为0025.045-φ，试分别计算其极限尺寸、极限偏差、
尺寸公差、极限间隙(或过盈)及配合公差，画出其尺寸公差带图与配合公差带图，并说明其配合类别。
解：(1)极限尺寸：孔：D max =φ45.005 D min =φ44.966
轴: d max =φ45 d min =φ44.975
(2)极限偏差：孔：ES=+0.005 EI=-0.034
轴：es= 0 ei= -0.025
(3)尺寸公差：孔：T D =|ES-EI|=|（+0.005）-（-0.034）|=0.039
轴：T d = |es-ei|=|0－（-0.025）|=0.025
(4)极限间隙：X max = ES －ei=（+0.005）－（-0.025）=+0.030
Y min = EI －es=-0.034－0=-0.034
(5)配合公差：T f = T D + T d =0.039+0.025=0.064
(6)尺寸公差带和配合公差带图如图所示，它们属于过度配合如图所示。
3．若已知某孔轴配合的基本尺寸为φ30mm ，最大间隙X max =+23μm ，最大过盈Y max =-10μm ，孔的尺寸公差T D =20μm ，轴的上偏差es=0，试画出其尺寸公差带图与配合公差带图。 解：已知Y max =EI-es=-10μm
T D =ES-EI=20μm
X max =ES-ei=+23μm
得：EI=Y max +es=-10+0=-10μm
ES=T D +EI=20+（-10）=+10μm
ei=ES-X max =+10-（+23）=-13μm
4．已知某零件的基本尺寸为φ50 mm ，试用计算法确定IT7和IT8的标准公差值，并按优先数系插入法求IT7.5、IT8.5及IT7.25、IT8.25级公差值。
解：因φ50mm 在＞30～50的尺寸段内，则计算直径D=
≈?503038.73 由式3-16得标准公差因子： i= 0.453D +0.001D=0.45373.38+0.001×38.37=1.56μm
由表3-1得IT7=16i ；IT8=25i ，则
IT7=16i=16×1.56=24.96μm ，修约为 25μm ；
IT8=25i=25×1.56=39μm 。
IT7.5= IT7×q 10= IT7×1.25=20i=20×1.56=31.2μm ，修约为 31μm
IT8.5= IT8×1.25=31.25i=48.75μm ，修约为 49μm
IT7.25= IT7 ×q 20= 16i ×1.12=27.955μm ，修约为 28μm
IT8.25= IT8 ×q 20= 25i ×1.12=43.68μm ，修约为 44μm
5．已知两根轴，其中d 1=φ5 mm ，其公差值T d1=5 μm ，d 2=180 mm ，其公差值T d2=25μm 。试比较以上两根轴加工的难易程度。
解：对于轴1，φ5mm 属于大于3～6 mm 尺寸段，故
D 1=63?≈4.24 mm 1311001.045.0D D i +==m μ73.024.4001.024.445.03≈?+
782.673.05111≈===i T a d 根据a 1=7查表3-1得轴1属于IT5级。
对于轴2，φ180 mm ，属于大于120～180 mm 尺寸段，故
D 2=97.146180120≈?mm
m i μ52.297.146001.097.14645.032≈?+=
1092.952.225222≈===i T a d
根据a=10查表3-1得轴2属于IT6级。
轴2比轴1的公差等级低，因而轴2比轴1容易加工。
6．试用标准公差、基本偏差数值表查出下列公差带的上、下偏差数值，并写出在零件图中，采用极限偏差的标注形式。
(1)轴：①φ32d8，②φ70hll ，③φ28k7，④φ80p6，⑤φ120v7
(2)孔：①φ40C8，②φ300M6，③φ30JS6，④φ6J6，⑤φ35P8
解：（1）轴
①φ32d8 查表得：基本偏差es=-80μm ，IT8=39μm
则ei=es-IT8=-80-39=-119μm
φ32d8=
080.0119.032--φ ②φ70hll 查表得：基本偏差es=0，IT11=190μm
则ei=es-IT11=0-190=-190μm
φ70hll=
0190.070-φ ③φ28k7 查表得：基本偏差ei=+2，IT7=21μm
则es=ei+IT7=+2+21=+23μm
φ28k7=
023.0002.028++φ ④φ80p6 查表得：基本偏差ei=+32，IT6=19μm
则es=ei+IT6=+32+19=+51μm
φ80p6=
051.0032.080++φ ⑤φ120v7 查表得：基本偏差ei=+172，IT7=35μm
则es=ei+IT7=+172+35=+207μm
φ120v7=
207.0172.0120++φ (2)孔：①φ40C8 查表得：基本偏差EI=+120μm ，IT8=39μm
则ES=EI+IT8=+120+39=+159μm
φ40C8=
159.0120.040++φ ②φ300M6查表得：基本偏差ES=-9μm ，IT6=32μm
则EI=ES-IT6=-9-32=-41μm
φ300M6=
009.0041.0300--φ ③φ30JS6查表得：偏差ES=-EI=IT6/2=13/2=+6.5μm
0.00650.006530630JS φφ+
-=
④φ6J6查表得：基本偏差ES=+5μm ，IT6=8μm
则EI=ES-IT6=+5-8=-3μm
φ6J6=005.0003.06+-φ
⑤φ35P8查表得：基本偏差ES=-26μm ，IT6=39μm
则EI=ES-IT6=-26-39=-65μm
φ35P8=
026.0065.035--φ 试不用查表法确定它们的配合公差，IT5、IT6、IT7、IT8标准公差值和 Φ50e5、Φ50E8极限偏差。
解：(1)配合公差：①Φ50H6/r5，T f =0.027。
②Φ50H8/e7，T f =0.064。
(2)标准公差值：① IT5=0.011， ② IT6=0.016,
③ IT7= 0.025， ④ IT8 = 0.039。
(3)对于Φ50e5,基本偏差代码为e ，其基本偏差es=-0.050mm,ei=es-IT5=-0.061mm
对于Φ50E8，基本偏差代码为E, 其基本偏差为下偏差，EI=-es=0.050mm,
ES=EI+IT8=0.050+0.039=0.089mm 。 ()()0.0160.0450.0390.050 00.034 00.075H6H87. 50/,50/r5e7
??+++
-+-已知。0.0500.061 50e550??-
-=即。
0.089
0.050 50E850??++=即。
试不用查表法计算Φ30H7/n6与Φ30T7/h6的配合公差，并画 出尺寸公差带图。
解：（1）由N7极限偏差值可得，IT7=ES-EI=-0.007-(-0.028)=0.021mm
由t6极限偏差值可得，IT6=ES-EI=+0.054-0.041=0.013mm,
对Φ30H7/n6，对基准孔Φ30H7，EI=0,ES=EI+IT7=+0.021mm
所以 0.021030730H φφ+=
对Φ30n6,由Φ30N7可得，ei=-ES+(IT7-IT6)=0.007+0.021-0.013=+0.015mm
es=ei+IT6=0.015+0.013=+0.028mm
所以 0.0280.01530630n φφ+
+=
配合公差：对Φ30H7/n6 T f =0.034 ② 对Φ30T7/h6 T f =0.034
（2）尺寸公差带图：
9．试通过查表确定以下孔、轴的公差等级和基本偏差代号，并写出其公差带代号。 (1) 轴033.0017.040++φ(2)轴0.0460.028
18φ++ (3)孔030.0060.065--φ(4)孔285.0170.0240++φ 解:(1)轴
033.0017.040++φ φ40属于＞30-40mm 的尺寸段，基本偏差ei=+0.017 查表得基本偏差代码为n
IT=es-si=+0.033-（+0.017）=0.016mm
查表得公差等级为6级
轴033
.0017.040++φ的公差带代号φ40n6
(2)轴0.0460.02818φ+
+ 基本偏差ei=+0.028mm 查表得基本偏差代码为s
IT=es-si=0.046-（0.028）=0.018mm 查表得公差等级为7级
轴0.0460.02818φ+
+的公差带代号φ18s7
(3)孔
030.0060.065--φ 由IT=ES-EI=-0.030-（-0.060）=0.030mm 查表得公差等级为7级
φ65属于＞50~65mm 的尺寸段，基本偏差ES=-0.030mm ，△=11μm
ES=ES （表）+△
ES （表）=ES-△=-0.030-0.011=-0.041 mm
查表得基本偏差代码为R
孔
030.0060.065--φ的公差带代号φ65R7 (4)孔285.0170.0240++φ
由IT=ES-EI=+0.285-(+0.170) =0.115mm 查表得公差等级为9级
φ124属于＞225~250mm 的尺寸段，基本偏差EI=+0.170mm ，
查表得基本偏差代码为D
()()-0.0070.054-0.0280.0418. 30N730t6 ??++已知和。
孔
285
.0
170
.0
240+
+
φ的公差带代号φ240D9。
10.设孔、轴基本尺寸和使用要求如下：
(1)D(d)=φ35 mm，X max≤+120μm，X min≥+50μm；
(2)D(d)= φ40 mm，Y max≥-80μm，Ymin≤-35μm；
(3)D(d)= φ60 mm，X max≤+50μm，Ymax≥-32μm；
试确定各组的配合制、公差等级及其配合，并画出尺寸公差带图。
(1)解：确定孔、轴标准公差等级为：
[T f]=|[X max]-[X min]|=|(+120)-(+50)|=70μm
按要求[T f] ≥[T D]+ [T d]
由标准公差数值表的IT7=25μm，IT8=39μm
确定孔、轴标准公差等级为：T D=IT8=39μm，T d=IT7=25μm。
采用基孔制，故孔为基准孔，其公差带代号为φ35H8，EI=0，ES=+39μm。又因采用基孔制间隙配合，所以轴的基本偏差应从a～h中选取，其基本偏差为上偏差。选出轴的基本偏差应满足下述三个条件：
X max=ES-ei≤[X max]
X min=EI-es≥[X min]
es-ei=T d=IT7
式中[X m i n]—允许的最小间隙；
[X m a x]—允许的最大间隙。
解得es要求为es≤EI-[X m i n]
es≥ES+IT7-[X max]
将已知EI、ES、IT7、[X max]、[X min]的数值分别代人上式得
e s≤0-50=-50μm
e s≥39+25-120=-56μm
即-56μm≤es≤-50μm
按基本尺寸φ35mm和-56μm≤e s≤-50μm的要求查表，得轴的基本偏差代号为e，故公差带的代号为φ35e7，其es=-50μm，ei=es-T d=-75μm。
所以，确定配合代号为φ35H8／e7。
查表得，φ35H8／e7的配合为常用间隙配合，尺寸公差带图如下：
（2）解：确定孔、轴标准公差等级为：
[T f]=|[Y min]-[Y max]|=|(-35)-(-80)|=45μm
由标准公差数值表的IT6=16μm，IT7=25μm
选用基孔制，故孔为基准孔，其公差带代号为φ40H7，EI=0，ES=+25μm。又因采用基孔制过盈配合，所以轴的基本偏差应从p～zc中选取，其基本偏差为下偏差。选出轴的基本偏差应满足下述三个条件: Y min =ES-ei≤[Y min]
Y max =EI-es≥[Y max]
es-ei=T d=IT6
式中[Y m in]—允许的最小过盈；
[Y m ax]—允许的最大过盈。
解得ei要求为:+60μm≤ei≤+66μm。
按基本尺寸φ40和+60μm≤ei≤+66μm的要求查表，得轴的基本偏差代号为u，故公差带的代号为φ40u6，其ei=+60μm，es=ei+T d=+60+16=76μm。
所以，确定配合代号为φ40H7／u6。
查表得，φ40H7／u6的配合为常用过盈配合，尺寸公差带图如下：
(3)解：确定孔、轴标准公差等级为：
[T f]=| [X max]-[Y max] |=|(+50)-(-32)|=82μm
由标准公差数值表得：IT7=30μm，IT8=46μm
确定孔、轴公差带
选用基孔制，故孔为基准孔，其公差带代号为φ60H8，EI=0，ES=+46μm。又因采用基孔制过度配合，所以轴的基本偏差应从js～n中选取，其基本偏差为下偏差。选出轴的基本偏差应满足下述三个条件
X max =ES-ei≤ [X max]
Y max =EI-es≥[Y max]
es –ei =T d=IT7
解得ei要求为
-4μm≤ei≤+2 μm
按基本尺寸φ60和-4μm≤ei≤+2μm的要求查表，得轴的基本偏差代号为k，故公差带的代号为φ60k7，其ei=+2μm，es=ei+T d=+2+30=+32μm。
所以，确定配合代号为φ60H8／k7
查表得，φ60H8／k7的配合为常用过渡配合，尺寸公差带图如下：
11.如图3.33所示为蜗轮零件。蜗轮的轮缘由青铜制成，而轮毂由铸铁制成。为了使轮缘和轮毂结合成一体，在设计上可以有两种结合形式，图3.33(a)为螺钉紧固，图3.33(b)为无紧固件。若蜗轮工作时承受负荷不大，且有一定的对中性要求，试按类比法确定φ90mm 和φ120mm 处的配合。
解：对于加螺钉紧固的配合，选用过渡配合，由于有对中性要求用H7/k6（或H7/n6）；对于无紧固件的选用过盈配合H7/s6（或H7/u6）。
12. 被检验零件轴尺寸为Φ
60f9。 试确定验收极限，并选择适当的计量器具。
答：（1） 由表3.18中查的安全裕度A=7.4μm 。因为此工件遵守包容原则，故因按方法1确定验收极限，则 上验收极限=Φ59.9626mm ，
下验收极限=Φ59.9034mm,由表3.18中按优先选用1档的原则查的
，由表 3.19查得分度值为0.01mm 的外径千分尺，在尺寸范围50-100mm 内不确定数值为0.005mm,因 ，故可满足使用要求。
13. 被检验零件孔尺寸为 ，工艺能力指数C p =1.3,试确定验收极限，并选择适当
的计量器具。
答：（1）由表3.2和表3.5查得，
，画出尺寸公差带图 ，如图所示。 （2）由表3.18中查的安全裕度A=7.8μm ，因 ,其验收极限可按方法2确定，即一边A=0,但因该零件尺寸遵守包容要求，因此其最大实体尺寸一边的验收极限仍按方法1确定，则
上验收极限=Φ100.087（最大极限尺寸），
下验收极限=φ100.0087（见右图）。
（3）由表3.18中按优先选用1档的原则查的 ，由表3.19查得分度值为0.01mm
的内径千分尺，在尺寸范围50-100mm 内不确定数值为0.008mm,因
，无法满足使用要求。可采用比较仪测量。
1 6.7u m μ=10.0050.0067u ?=1009
H φ0.0870*******H φφ+= 1.31P C =?17.8u m μ=10.0080.0078u ?
=
14.某轴的尺寸为Φ50h8,因用试切法加工。其尺寸分布偏向于上极限尺寸，试确定验收极限。若选用Ⅱ档测量不确定度u 1时, 选择适当的计量器具。
答：（1） 由表3.2和表3.5查得
，画出尺寸公差带图 ，如图所示。 （2）由表3.18中查的安全裕度A=3.9μm ，因使用了试切法加工，尺寸分布偏向于上极限尺寸，按标准规定，验收极限对所偏向的上级限一边按方法1确定，另一边按方法2确定，则 上验收极限=Φ49.9961
下验收极限=Φ49.961
（3）由表3.18中按优先选用11档的原则查的 ，由表3.19查得分度值为0.01mm 的外径千分尺在尺寸范围0-50mm 内，不确定度为0.004mm,因 ，故可满足使用要求。
15. 某零件的内尺寸为120mm,未注公差的线性尺寸，其加工精度按GB/T1804—f 。试确定其验收极限并选择适当的计量器具。
（1） 由表3.16查得，该尺寸的极限偏差为120±0.15mm,画出尺寸公差带图。
（2）因该尺寸属于一般公差尺寸，按标准规定，应按方法2确定验收极限，即取安全裕度A=0，则
上验收极限=120.15 (最大极限尺寸)
下验收极限=119.85（最小极限尺寸）
（3）一般公差f 级相当于IT12，由表3.18得，按1档
，从表3.19中查的相应尺寸范围的分度值为0.02mm 的游标卡尺的不确定度为0.020mm,因 ，故满足要求。
16. 已知某孔的尺寸要求Φ30M8，画出工作量规的公差带图,计算量规的尺寸和极限偏差，并确定磨损极限尺寸。
（1）Φ30M8工作量规的公差带图
（2）通规（T ）工作量规的尺寸和极限偏差：
-0.0223-0.0257-0.0223 -0.0257 30 φ===上偏差；下偏差工作尺寸。
磨损极限尺寸=Φ29.971 0
0.03950850h φφ-=1 5.9u m μ=10.0040.0059u ?=132u m μ=10.0200.032u ?=0.00400.00060.004 0.0006
30 ?+
+=+=+=上偏差；下偏差工作尺寸。
（3）止规（Z ）工作量规的尺寸和极限偏差：
17.计算检验轴Φ18p7用的工作量规及其校对量规的工作尺寸与极限偏差，并画出量规公差带图。
（1）Φ18p7工作量规的公差带图
（2）通规（T ）工作量规的尺寸和极限偏差： 磨损极限尺寸=Φ18.036 止规（Z ）工作量规的尺寸和极限偏差：
（3）校对量规的尺寸和极限偏差
“校通-通”量规（TT ） “校通-损”量规（TS ）
0.03420.0322 34.2m; 32.2m 18;μμφ+
+=+=+=上偏差下偏差。
工作尺寸0.0200.018
20m;18m 18μμφ+
+=+=+=上偏差下偏差。工作尺寸0.03320.0322
33.2m;
32.2m 18μμφ+
+=+=+=上偏差下偏差。工作尺寸0.0360.03536m 35m 18μμ?++=+=+=上偏差下偏差。
工作尺寸0.0190.018T : 19m; 18m 18Z μμ?+
+=+=+=校止—通（）上偏差下偏差。工作尺寸
互换性与测量技术基础总复习题(答案)
1．将下列技术要求标注在图上 （1）圆锥面的圆度公差为 mm，圆锥素线直线度公差为 mm。 （2）圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为 mm。 （3）端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为 mm。 （4）φd1和φd2圆柱面的圆柱度公差分别为 mm和 mm。 （5）φd1和φd圆柱面的表面粗糙度R a值不允许大于0．8μrn，其余表面R a值不允许大于μrn 。 ? 2．试将下列技术要求标注在图上。 （1）2-φd轴线对其公共轴线的同轴度公差为φ0.02mm。 （2）φD轴线对2-φd公共轴线的垂直度公差为100 ：0.02 mm。 （3）槽两侧面对φD轴线的对称度公差为0．04 mm。 3．将下列技术要求标注在图上 （1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。 （2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。 ( （3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。 （4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.15mm。
4．将表面粗糙度符号标注在图上，要求 （1）用任何方法加工圆柱面φd3，R a最大允许值为μm。 （2）用去除材料的方法获得孔φd1，要求R a最大允许值为μm。 [ （3）用去除材料的方法获得表面A，要求R z最大允许值为μm。 （4）其余用去除材料的方法获得表面，要求R a允许值均为25μm 。 5、试将以下要求用形位公差代号标注在图中 （1）Φd圆柱面的圆柱度公差为0.012mm； （2）右端面对Φd轴线的圆跳动公差为0.01mm； （3）Φd轴线的直线度公差为Φ0.008mm； （4）圆锥面A的圆度公差为0.006mm； 】 （5）圆锥面A素线的直线度公差为0.005mm。 （6）Φd圆柱面的表面粗糙度R a值不允许大于μrn，其余表面R a值不允许大于μrn 。
互换性与技术测量实验报告
《互换性与技术测量》实验报告 机械工程基础实验室 技术测量室编 年级 班级 姓名 实验名称及目录： 实验一、尺寸测量 实验1—1、轴的测量 实验1—2、孔的测量 实验二、形位误差测量 实验2—1、直线度误差的测量 实验2—2、平行度误差、平面度误差测量 实验三、表面粗糙度测量、螺纹测量 实验3—1、表面粗糙度的测量 实验3—2、螺纹中径、螺距及牙形半角的测量实验四、齿轮测量 实验4—1、直齿圆柱齿轮公法线的测量 实验4—2、直齿圆柱齿轮齿厚偏差的测量
一、实验目的 三、被测零件： 四、测量示意图： 七、测量数据分析并判断被测零件是否合格； 八、思考题： 1、用立式光学计测量塞规属于什么测量方法？ 2、绝对测量和相对测量各有什么特点？ 3、什么是分度值？刻度间距？ 4、仪器的测量范围和刻度尺的示值范围有何不同？
一、实验目的 三、被测零件： 四、测量示意图：六、测量数据记录：（单位：mm） 七、测量数据分析并判断被测零件是否合格； 八、思考题： 1、用内径千分尺和内径量表测量孔的直径是，各属于哪种测量方法？ 2、内径量表测量孔时“转折点”意味着什么？一旦“零位”确定，百分表指针超过“零 位”发生转折，示值为正还是负？百分表指针不过“零位”发生转折，示值为正还是负？ 3、组合量块组的原则是什么？
实验报告：直线度误差的测量（形状公差的测量） 一、实验目的： 二、实验仪器： 四、测量示意图：（要求画出简单的仪器的测量原理图和被测面的测量截面图） 六、作图：分别用最小区域法和两端点连线法求直线度误差值，并作出合格性结论。 七、思考题： 1、以本实验为例，试比较按最小区域法和两端点连线法评定的直线度误差值何者更合理？ 2、用作图法求直线度误差值时，如前所述，总是按平行于纵坐标计量，而不是按垂直于两条平行包容直线的距离计量，原因何在？
互换性与技术测量课后习题答案

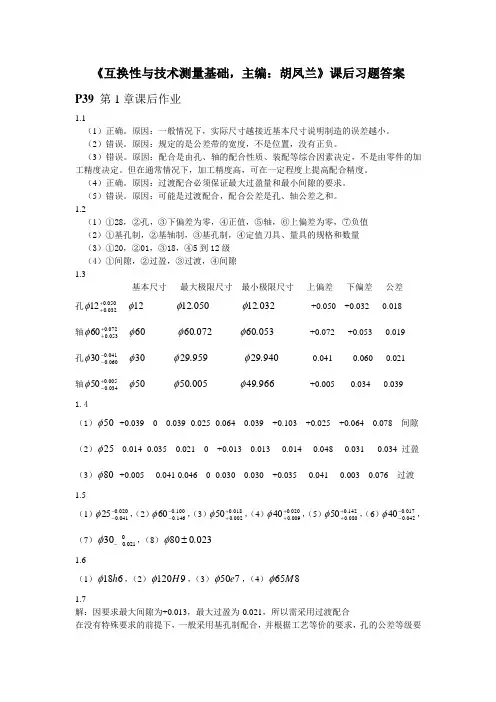

《互换性与技术测量基础，主编：胡凤兰》课后习题答案 P39 第1章课后作业 1.1 （1）正确。原因：一般情况下，实际尺寸越接近基本尺寸说明制造的误差越小。 （2）错误。原因：规定的是公差带的宽度，不是位置，没有正负。 （3）错误。原因：配合是由孔、轴的配合性质、装配等综合因素决定，不是由零件的加工精度决定。但在通常情况下，加工精度高，可在一定程度上提高配合精度。 （4）正确。原因：过渡配合必须保证最大过盈量和最小间隙的要求。 （5）错误。原因：可能是过渡配合，配合公差是孔、轴公差之和。 1.2 （1）①28，②孔，③下偏差为零，④正值，⑤轴，⑥上偏差为零，⑦负值 （2）①基孔制，②基轴制，③基孔制，④定值刀具、量具的规格和数量 （3）①20，②01，③18，④5到12级 （4）①间隙，②过盈，③过渡，④间隙 1.3 基本尺寸 最大极限尺寸 最小极限尺寸 上偏差 下偏差 公差 孔050 0032012..++φ 12φ 05012.φ 03212.φ +0.050 +0.032 0.018 轴0720053060..++φ 60φ 07260.φ 05360.φ +0.072 +0.053 0.019 孔0410060030..--φ 30φ 95929.φ 94029.φ -0.041 -0.060 0.021 轴0050034050..+-φ 50φ 005 50.φ 96649.φ +0.005 -0.034 0.039 1.4 （1）50φ +0.039 0 0.039 -0.025 -0.064 0.039 +0.103 +0.025 +0.064 0.078 间隙 （2）25φ -0.014 -0.035 0.021 0 +0.013 0.013 -0.014 -0.048 -0.031 0.034 过盈 （3）80φ +0.005 -0.041 0.046 0 -0.030 0.030 +0.035 -0.041 -0.003 0.076 过渡 1.5 （1）020*******..--φ，（2）1000146060..--φ，（3）0180002050..++φ，（4）020*******..++φ，（5）1420080050..++φ，（6）0170042040..--φ， （7）0 021030.-φ， （8）023080.±φ 1.6 （1）618h φ，（2）9120H φ，（3）750e φ，（4）865M φ 1.7 解：因要求最大间隙为+0.013，最大过盈为-0.021，所以需采用过渡配合 在没有特殊要求的前提下，一般采用基孔制配合，并根据工艺等价的要求，孔的公差等级要
互换性与技术测量实验报告
实验一量块的使用 一、实验目的 1、能正确进行量块组合，并掌握量块的正确使用方法； 2、加深对量值传递系统的理解； 3、进一步理解不同等级量块的区别； 二、实验仪器设备 量块；千分表；测量平板；千分尺校正棒。 三、实验原理 1量块的测量平面十分光洁和平整，当用力推合两块量块使它们的测量平面互相紧密接触时，两块量块便能粘合在一起，量块的这种特性称为研合性。利用量块的研合性，就可以把各种尺寸不同的量块组合成量块组。 四、实验内容与步骤 （一）实验内容 采用合理的量块组合，测量千分尺校正棒。 （二）实验步骤 1 用千分表测量千分尺校正棒 2 据所需要的测量尺寸，自量块盒中挑选出最少块数的量块。（每一个尺寸所拼凑的量块数目不得超过 4~5 块，因为量块本身也具有一定程度的误差，量块的块数越多，便会积累成较大的误差。） 3量块使用时应研合，将量块沿着它的测量面的长度反向，先将端缘部分测量面接触，使初步产生粘合力，然后将任一量块沿着另一个量块的测量面按平行方向推滑前进，最后达到两测量面彼此全部
研合在一起。 4正常情况下，在研合过程中，手指能感到研合力，两量块不必用力就能贴附在一起。如研合立力不大，可在推进研合时稍加一些力使其研合。推合时用力要适当，不得使用强力特别在使用小尺寸的量块时更应该注意，以免使量块扭弯和变形。 5如果量块的研合性不好，以致研合有困难时，可以将任意一量块的测量面上滴一点汽油，使量块测量面上沾有一层油膜，来加强它的黏结力，但不可使用汗手擦拭量块测量面，量块使用完毕后应立即用煤油清洗。 6量块研合的顺序是：先将小尺寸量块研合，再将研合好的量块与中等尺寸量块研合，最后与大尺寸量块研合。 7. 记录数据； 六思考题 量块按“等”测量与按“级”测量哪个精度比较高？
互换性与技术测量复习重点
一．填空 1.标准分为_______企业标准________，_____行业标准_________，_________地区标准____________，________国家标准____________和______国际标准______________。（1） 2.互换性按互换性程度可分为_________完全互换___________和_______不完全互换_____________。（2） 3.国标中规定了_________20______个公差等级的标准公差与_______28________种基本偏差。（29） 4.孔和轴的配合可分为_______间隙配合______________，________过渡配合____________和______过盈配合______________。（37） 5.非基准件基本偏差的选择方法有三种：_______计算法______________，________试验法____________和_______类比法_____________。（38） 6.一个完整的测量过程应该包括______被测对象_______________，_______计量单位______________，_______测量方法_____________和______测量精度______________四个要素。（45） 7.机械杠杆量仪分为______百分表_______________，________钟表式千分表_____________，________杠杆齿轮百分表____________和______内径百分表______________。（55） 8.形状公差包括_______直线度_____________，_______平面度______________，________圆度__________，________圆柱度_____________，__________线轮廓__________和__________面轮廓_________六个项目。（77） 9.位置公差分为_______定向公差_____________，_________定位公差___________和_________跳动公差__________三类。（86） 10.在实际检测中，基准的体现方法有______模拟法____________，_________直接法____________，_______分析法_____________和_________目标法__________。（88） 11.选择形位公差项目的基本原则是_____在保证零件使用性能的前提下________________，_____应尽量减少公差项目的数量________________，_____并尽量简化控制形位误差的方法______________。108 12.表面粗糙度的测量方法有________比较法_____________，_______印模法______________，________光切法_____________，_____干涉法_______________和__________针描法__________。128 13.键按照结构形式不同可以分为______平键_______________，________半圆键_____________，________切向键____________和_______楔键_____________四种。147 14.螺纹联结按用途可分为_______紧固螺纹______________，________传动螺纹_________和__________紧密螺纹__________三种。160 15.螺纹的标注由______螺纹代号_______________，_____螺纹公差带代号_______________和______旋合长度代号______________组成。173 二．名词解释 1.技术标准1 技术标准是指重复性的技术事项在一定范围内的统一规定。 2.公差2 公差是指允许尺寸的变动量。 3.尺寸偏差9 简称偏差，是指某一尺寸减其基本尺寸的代数差。 4.尺寸公差10
重点互换性与技术测量知识点
互换性与技术测量知识点 绪言 互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零，部件。 通常包括几何参数和机械性能的互换。 允许零件尺寸和几何参数的变动量就称为公差。 互换性课按其互换程度，分为完全互换和不完全互换。 公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。 第一章圆柱公差与配合 基本尺寸是设计给定的尺寸。实际尺寸是通过测量获得的尺寸。 极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。 最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。 与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。 尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。 尺寸公差是指允许尺寸的变动量。 公差=|最大极限尺寸—最小极限尺寸|=上偏差—下偏差的绝对值 配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。 间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。 间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，
也等于相互配合的孔公差与轴公差的和。 过盈配合，过渡配合 T=ai 当尺寸小于或等于500mm时，i=0.45+0.001D(um) 当尺寸大于500到3150mm时，I=0.004D+2.1（um） 孔与轴基本偏差换算的条件： 1.在孔，轴为同一公差等级或孔比轴低一级配合 2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当 3.保证按基轴制形成的配合与按基孔制形成的配合相同。 通用规则，特殊规则 例题 基准制的选用： 1.一般情况下，优先选用基孔制。 2.与标准件配合时，基准制的选择通常依标准件而定。 3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。 公差等级的选用： 1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。 2.既要满足设计要求，又要考虑工艺的可能性和经济性。 各种配合的特性：
《互换性与测量技术基础》课程期末复习重点范围解析
《互换性与测量技术基础》课程期末复习重点范围 一、填空题 1．公差标准是对几何量误差的限制性措施，采用相应的技术措施是贯彻公差与配合制的技术保证。 2．轴φ50js8，其上偏差为+0.019mm，下偏差为-0.019 mm。 3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。 4．径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是固定的而后者公差带圆心的位置是浮动的。 5．φ30 +0.021 0mm的孔与φ30-0.007 -0.020 mm的轴配合，属于基孔制间隙配 合。 6．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是-0.05。 7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为最大极限尺寸。 8．孔、轴的ES＜ei的配合属于过盈配合，EI＞es的配合属于间隙配合。9．某轴尺寸为Φ10-0.018 -0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为最小实体状态时给定的。当轴实际尺寸为Φ9.972mm是，允许的垂直度误差达最大，可达0.02mm。10．孔、轴配合的最大过盈为-60μm，配合公差为40μm，可以判断该配合属于过渡配合。 11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸
的公差和极限偏差。 12．选择基准制时，应优先选用基孔制原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。 13．配合公差是指允许间隙或过盈的变动量，它表示配合精度的高低。 14．国家标准中规定表面粗糙度的主要评定参数有Re 、Ry、Rz三项。15． 含义是给定方向上元素相对基准元素A的垂直度公差是Φ0.1，且遵循最小实体要求。 16．φ45+0.005 0mm孔的基本偏差数值为0，φ50-0.050 -0.112 轴的基本偏差数值 为 -0.050mm。 17．完全互换是指零部件在装配或换前，不做任何的选择；装配时不做调整或修配；装配后能满足预定的使用性能要求。 18．孔尺寸φ48P7，其基本偏差是-17μm，最小极限尺寸是Φ47.958 mm。 19．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm，其ES= +0.100 mm，EI= 0mm，es= +0.050 mm，ei= -0.050 mm。20．圆柱度和径向全跳动公差带相同点是公差带形状相同，不同点是前者公差带轴线位置浮动而后者轴线的位置是固定的。 21．圆度的公差带形状是半径差为公差值t的两个同心圆之间的区域，
《互换性与技术测量》实验指导书(三个实验,前两个必做,最后一个演示和选做)
实验一直线度误差的测量 一、实验目的 掌握按“节距法”测量直线度误差的方法。 二、测量原理及数据处理 对于很小表面的直线度误差的测量常按“节距法”，应是将被测平面分为若干段，用小角度度量仪（水平仪、自准直仪）测出各段对水平线的倾斜角度，然后通过计算或图解来求得轮廓线的直线度误差。本实验用合像水平仪。 具体测量方法如下： 将被测表面全长分为n段，每段长l=L/N应是桥板的跨距。将桥板置于第一段，桥板的两支承点放在分段点处，并把水平仪放在桥板上，使两者相对固定（用橡皮泥粘住）记下读数a1（单位为格）。然后将桥板沿放测表面移动，逐段测量下去，直至最后一段（第n段）。如图1每次移l，并要使支承点首尾相接，记下每段读数（单位为格）a1、a2、……a n。最后按下列步骤（见例）列表计算出各测量点对两端点连线的直线度偏差Δh i，并取最大负偏差的绝对值之和作为所求之直线度误差。 [例]设有一机床导轨，长2米（L=2000mm），采用桥板跨距l=250mm，用分度值c=0.02mm/m的水平仪，按节距法测得各点的读数a i（格）如表1。 表1
也可用作图法求出直线度误差，如图2。 作图法是在坐标纸上，以导轨长度为微坐标，各点读数累积为纵坐标，将测量得到的各点读数累积后标在坐标上，并将这些坐标点连成折线，以两端点连线作为评定基准，取最大正偏差与最大负偏差的绝对值之和，再换算为线值（μ），即为所求之直线度误差。 测量导轨直线度误差时，数据处理的根据，可由下图看出：（图3） A i — 导轨实际轮廓上的被测量点（i =0、1、2、……、n ）； a i — 各段上水平仪的读数（格）； Y i — 前后两测量点（i -1，i ）的高度差； h i — 各测点（A i ）到水平线（通过首点A 0）的距离（μ），显然 1 'i n i i h y == ∑
互换性与技术测量基础教案及讲义
互换性与技术测量基础教 案及讲义 Newly compiled on November 23, 2020
教案 第 1 次课授课时间 2017 年2月28日节
说明： 1、教学目标一般应包括理论知识教学目标和技能目标，既理论包括：掌握……；理解……；了解……等；技能包括：能……；会……；能用……；会用……等； 2、课程类型包括：理论课、实验课、现场教学等。 3、教学方法一般包括：讨论、启发、演示、辩论、讲练结合等。 4、教学手段一般包括：多媒体教学、录像带、挂图、幻灯片等。 5、教学过程一般包括教学时间分配、教学内容进程。 一、开场白 教师自我介绍，办公地点，上课纪律及作业要求。 二、讲授新课 1.课程性质、内容和基本要求 该课程是机械类专业一门非常重要的实用课程，总课时为40学时，其中理论36学时，实验4学时，本课程实践及知识运用在该课程地位上是极其重要的。学习该课程不仅需要掌握必要的理论知识，更需要有较强的动手能力，能够准确地对机械零件进行技术测量，判断零件是否满足技术图纸的要求，决定零件是合格产品还是废品。学习时要注意理论联系，考核时实践测量能力占有一定的比重，希望同学给予足够的重视。该课程包含极限与配合、形位公差、表面轮廓粗糙度及技术测量和实验等四个方面内的内容。 2. 互换性 在工业及日常生活中到处都能遇到互换性。例如，机器上丢了一个螺钉，可以按相同的规格装上一个；灯泡坏了，可以换个新的；自行车、缝纫机、钟表的零部件磨损了，也可以换个相同规格的新的零部件，即能满足使用要求。互换性是机器和仪器制造行业中产品设计和制造的重要原则。
所谓互换性是指：同一规格的一批零部件，任取其一，不需任何挑选和修理就能装在机器上，并能满足其使用功能要求。 相互运动的表面，必定存在着摩擦磨损，工作一段时间之后必然需要更换易损件，如轴承、活塞环、刹车片等等。如用6208轴承去替换失效的轴承，机器就能重新正常的工作，说明6208轴承之间能够互换，不仅其外径内径和厚度的基本尺寸一样，而且公差值也控制在允许的范围内。 互换性按其互换程度，可分为完全互换和不完全互换。若一批零部件在装配时，不需要挑选、调整和修配，装配后即能满足预定的要求，这些零部件属于完全互换。零部件在加工完后，通过测量将零件按实际尺寸大小分为若干组，使各组组内零件间实际尺寸的差别减小，装配时按对应组进行。这样，既可保证装配精度和使用要求，又能解决加工上的困难，降低成本。但此时，仅组内零件可以互换，组与组之间不可互换，故称为不完全互换。装配时需要进行挑选或调整的零部件也属于不完全互换。 3.标准化 所谓的标准化是指以制订、发布标准和贯彻执行技术标准为主要内容的全部活动过程； 标准是从事设计、制造和检测工作的技术依据。如生产电视机的显示屏，它的标准是对角线长度，而不是边长，常见的29寸彩电，指对角线长度为29英寸；21寸彩电也是如此。世界各地都用了这个技术标准。 标准化是指制定标准和贯彻技术标准的全部活动过程。如彩电的标准是21寸、25寸、29寸、34寸，而液晶彩电为32寸、37寸、40寸、42寸等。除此之外在两个尺寸之间不可以再出现其他的标准，这成为彩电生产的普遍的规律，是具有很强的规律性和
互换性与技术测量实验指导书.
互换性实验指导书 机械工程学院
实验一量块的使用 一、实验目的 1、能正确进行量块组合，并掌握量块的正确使用方法； 2、加深对量值传递系统的理解； 3、进一步理解不同等级量块的区别； 二、实验仪器设备 量块；千分表；测量平板；被测件。 三、实验原理 量块的测量平面十分光洁和平整，当用力推合两块量块使它们的测量平面互相紧密接触时，两块量块便能粘合在一起，量块的这种特性称为研合性。利用量块的研合性，就可以把各种尺寸不同的量块组合成量块组。 四、实验内容与步骤 （一）实验内容 采用合理的量块组合，测量被测零件尺寸高度。 （二）实验步骤 1.用游标卡尺测量被测件 2.据所需要的测量尺寸，自量块盒中挑选出最少块数的量块。（每一个尺寸所拼凑的量块数目不得超过 4块，因为量块本身也具有一定程度的误差，量块的块数越多，便会积累成较大的误差。） 3.量块使用时应研合，将量块沿着它的测量面的长度反向，先将端缘部分测量面接触，使初步产生粘合力，然后将任一量块沿着另一个量块的测量面按平行方向推滑前进，最后达到两测量面彼此全部研合在一起。
4.将研合后的量块与被测件同时放到测量平板上，在测量平板上移动指示表的测量架，使指示表的测头与量块上工作表面相接触，转动指示表的刻度盘，调整指示表示值零位。 5.抬起指示表测头，将被测件放在指示表测头下，取下量块，记录下指示表的读数。 6.量块的尺寸与指示表的读数之和就是被测件的尺寸。 7. 记录数据； 五、思考题 量块按“等”测量与按“级”测量哪个精度比较高？
实验二常用量具的使用 一、实验目的 1、正确掌握千分尺、内径百分表、游标卡尺的正确使用方法； 2、掌握对测量数据的处理方法； 3、对比不同量具之间测量精度的区别。 二、实验仪器设备 外径千分尺；内径百分表；游标卡尺；轴承等。 三、实验原理 分度值的大小反映仪器的精密程度。一般来说，分度值越小，仪器越精密，仪器本身的“允许误差”（尺寸偏差）相应也越小。学习使用这些仪器，要注意掌握它们的构造特点、规格性能、读数原理、使用方法以及维护知识等，并注意要以后的实验中恰当地选择使用。 四、实验内容及实验步骤 （一）实验内容 1、熟悉仪器的结构原理及操作使用方法。 2、用外径千分尺、内径百分表、游标卡尺测量轴承内、外径。 3、对所测数据进行误差处理，得出最终测量结果。 （二）实验步骤 1、用游标卡尺测量轴承外径的同一部位5次（等精度测量），将测量值记入下表中，并完成后面的计算： ⑴平均值：将5次测量值相加后除以5，作为该测量点的实际值。 ⑵变化量：测量值中的最大值与最小值之差。 入上表中，并完成后面的计算： ⑴平均值：将5次测量值相加后除以5，作为该测量点的实际值。 ⑵变化量：测量值中的最大值与最小值之差。 ⑶测量结果：按规范的测量结果表达式写出测量结果。 3、内径百分表测量步骤： （1）内径百分表在每次使用前，首先要用标准环规、夹持的量块或外径千分尺对零，环规、夹持的量块和外径千分尺的尺寸与被测工件的基本尺寸相等。 （2）内径百分表在对零时，用手拿着隔热手柄，使测头进入测量面内，摆动直管，测头在X方向和Y方向(仅在量块夹中使用)上下摆动。观察百分表的示
互换性与技术测量基础教(学)案与讲义全
教案 第 1 次课授课时间 2017 年2月28日 5.6节 说明： 1、教学目标一般应包括理论知识教学目标和技能目标，既理论包括：掌握……；理解……；了解……等；技能包括：能……；会……；能用……；会用……等； 2、课程类型包括：理论课、实验课、现场教学等。 3、教学方法一般包括：讨论、启发、演示、辩论、讲练结合等。 4、教学手段一般包括：多媒体教学、录像带、挂图、幻灯片等。 5、教学过程一般包括教学时间分配、教学容进程。
一、开场白 教师自我介绍，办公地点，上课纪律及作业要求。 二、讲授新课 1.课程性质、容和基本要求 该课程是机械类专业一门非常重要的实用课程，总课时为40学时，其中理论36学时，实验4学时，本课程实践及知识运用在该课程地位上是极其重要的。学习该课程不仅需要掌握必要的理论知识，更需要有较强的动手能力，能够准确地对机械零件进行技术测量，判断零件是否满足技术图纸的要求，决定零件是合格产品还是废品。学习时要注意理论联系，考核时实践测量能力占有一定的比重，希望同学给予足够的重视。该课程包含极限与配合、形位公差、表面轮廓粗糙度及技术测量和实验等四个方面的容。 2. 互换性 在工业及日常生活中到处都能遇到互换性。例如，机器上丢了一个螺钉，可以按相同的规格装上一个；灯泡坏了，可以换个新的；自行车、缝纫机、钟表的零部件磨损了，也可以换个相同规格的新的零部件，即能满足使用要求。互换性是机器和仪器制造行业中产品设计和制造的重要原则。 所谓互换性是指：同一规格的一批零部件，任取其一，不需任何挑选和修理就能装在机器上，并能满足其使用功能要求。 相互运动的表面，必定存在着摩擦磨损，工作一段时间之后必然需要更换易损件，如轴承、活塞环、刹车片等等。如用6208轴承去替换失效的轴承，机器就能重新正常的工作，说明6208轴承之间能够互换，不仅其外径径和厚度的基本尺寸一样，而且公差值也控制在允许的围。 互换性按其互换程度，可分为完全互换和不完全互换。若一批零部件在装配时，不需要挑选、调整和修配，装配后即能满足预定的要求，这些零部件属于完全互换。零部件在加工完后，通过测量将零件按实际尺寸大小分为若干组，使各组组零件间实际尺寸的差别减小，装配时按对应组进行。这样，既可保证装配精度和使用要求，又能解决加工上的困难，降低成本。但此时，仅组零件可以互换，组与组之间不可互换，故称为不完全互换。装配时需要进行挑选或调整的零部件也属于不完全互换。 3.标准化 所谓的标准化是指以制订、发布标准和贯彻执行技术标准为主要容的全部活动过程； 标准是从事设计、制造和检测工作的技术依据。如生产电视机的显示屏，它的标准是对角线长度，而不是边长，常见的29寸彩电，指对角线长度为29英寸；21寸彩电也是如此。世界各地都用了这个技术标准。 标准化是指制定标准和贯彻技术标准的全部活动过程。如彩电的标准是21寸、25寸、29寸、34寸，而液晶彩电为32寸、37寸、40寸、42寸等。除此之外在两个尺寸之间不可以再出现其他的标准，这成为彩电生产的普遍的规律，是具有很强的规律性和广泛的指导意义，成为标准化的生产。有利于组织现代化的生产和专业协作交流，及产品的流通与维护。 技术标准一般分成四类，即基础标准、产品标准、方法标准和安全与维护保护标准。现行标准又可分为国家标准、行业标准、地方标准和企业标准四类。 基础标准：如我国普通螺纹采用公制单位为标准，如M6，M8，M10，M12，M16等，而管螺纹以孔为标准，且采用英寸为单位，如1/2″,3/4″,1″等。 产品标准：如螺纹按精度分成A级和B级二种；联接螺纹的旋合长度分S、N和L三种。铁轨的标准长度为25米。钢筋的标准长度为9米。 方法标准：如钢材的上漆必须经过先除锈再上防锈底漆最后上表面油漆的工艺过程，决不允许在有锈的钢材上直接上表面油漆。

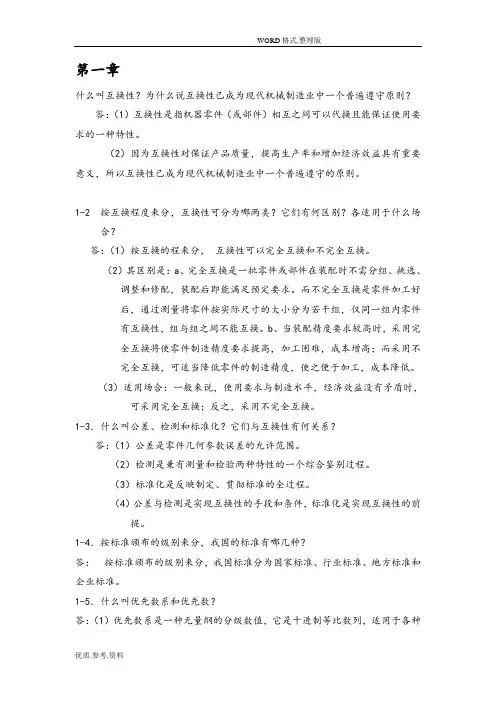

互换性与测量技术基础习题问题详解
《互换性与测量技术基础》第三版周兆元翔英主编教材课后习题答案 第一章习题及答案 1-1什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生 产？ 答：同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中去，并达到使用要求，这种特性就叫互换性。 互换性给产品的设计、制造和使用维修都带来了很大方便。它不仅适用于大批量生产，也适用于单件小批生产，互换性已经成为现代机械制造企业中一个普遍遵守的原则。 1-2完全互换和不完全互换有何区别？各用于什么场合？ 答：互换程度不同：完全互换是同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中而满足使用要求；不完全互换是同一规格的零部件，需要经过挑选、调整或修配，再装配到机器中去才能使用要求。当使用要求和零件制造水平、经济效益没有矛盾，即机器部件装配精度不高，各零件制造公差较大时，可采用完全互换进行零件生产；反之，当机器部件装配精度要求较高或很高，零件制造公差较小时，采用不完全互换。 1-5下面两列数据属于哪种系列？公比为多少？ （1）电动机转速：375，750，1500，3000，、、、 （2）摇臂钻床的主参数（钻孔直径）：25，40，63，80，100，125等 (12 答：（1）此系列为派生系列：R40/12，公比为 （2）此系列为复合系列，前三个数为R5系列，后三位为R10系列。 补充题： 写出1～100之的派生系列R20/3和R10/2的优先数常用值。 答：R20/3：1.00，1.40，2.00，2.80，4.00，5.60，8.00，11.2，16.0，22.4，31.5，45.0，63.0，90.0 R10/2：1.00，1.60，2.50，4.00，6.30，10.0，16.0，25.0，40.0，63.0，100 第二章习题及答案
互换性与技术测量实验指导
互换性与技术测量实验指导书 刘惠娟 桂林电子工业学院 2004
学生实验须知 1.在规定时间准时进入实验室，入室前必须更换拖鞋， 除有关书籍和文具外，其它物品一侓不准带入实验室。 2.进入实验室后，严禁随地吐痰；严禁吸烟和乱抛纸屑， 保持室内清洁和安静。 3.凡与本实验无关的仪器均不得乱动。 4.实验前，首先预习实验指导书，在指导老师的同意下 方可使用仪器。 5.严格遵守仪器的使用规则，操作要细心。仪器的光学 镜头严禁用手模或用手帕檫模。 6.实验时如仪器发生故障应立即告诉指导老师，不得自 行拆修。 7.实验完毕，将仪器、被测工件整理好，认真填写实验 报告，并将实验报告交指导老师审阅后才可离室。 8.实验成绩为期终考查之一，必须保存全部实验报告。 9.凡遇不遵守实验规则时，指导教师可随时停止其实验。
目录 1实验二用光切法测量表面粗糙度 2实验三形状误差的测量 2实验四位置误差的测量 3实验五在工具显微镜上测量外螺纹的各项参数4实验六齿轮齿圈径向跳动的测量 4实验七齿轮公法线长度及其变动的测量 4实验八齿轮周节偏差及周节累积误差的测量 4实验九在双啮仪上对齿轮的综合测量 5实验十产品质量检验设计性实验
实验二用光切法测量表面粗糙度 一、实验目的： 1．掌握应用光切法测量表面粗糙度的基本原理。 2．练习用9J光切显微镜测量Rz、Ry及S的方法。 二、仪器及其工作原理 应用光切原理设计而成的测量表面粗糙度的仪器称为光切显微镜（或双管显微镜）。我国生产的光切显微镜有JSG—I型和9J型，光切显微镜适于测量微观不平度+点高度Rz 、轮廓的最大高度 Ry，以及较规则表面（如车、下、铣、刨等）的轮廓单峰平均间距S和轮廓微观不平度的平均间距Sm值。 9J型光切显微镜的外型如图3—1所示，仪器测量的微观不平高度范围为（0.8—63）um，其工作原理如图3—2所示。
互换性与技术测量试题及答案(共4套)
-------理工大学 一、填空题 1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。 2．孔和轴的公差带由__________决定大小，由___________决定位置。 3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。 5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。 6．孔的最大实体尺寸即孔的________?极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。 7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。 8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。 9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。 10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。 11．圆柱度和径向全跳动公差带的________相同，________不同。 二、判断题（若正确请在题后的括弧内打“√”） 1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( ) 2．φ30M8／h7和φ30H8／m7的配合性质相同。( ) 3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。( ) 5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。( ) 6．根据国家标准，滚动轴承内圈内径公差带在零线下方，上偏等于0。( ) 7．测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避 免的。( )
互换性与技术测量基础教案及讲义.doc
教案 第1 次课授课时间2017 年2月28日5.6节 1、教学目标一般应包括理论知识教学目标和技能目标，既理论包括：掌握……；理解……；了解……等；技能包括：能……；会……；能用……；会用……等； 2、课程类型包括：理论课、实验课、现场教学等。 3、教学方法一般包括：讨论、启发、演示、辩论、讲练结合等。 4、教学手段一般包括：多媒体教学、录像带、挂图、幻灯片等。 5、教学过程一般包括教学时间分配、教学内容进程。
一、开场白 教师自我介绍，办公地点，上课纪律及作业要求。 二、讲授新课 1.课程性质、内容和基本要求 该课程是机械类专业一门非常重要的实用课程，总课时为40学时，其中理论36学时，实验4学时，本课程实践及知识运用在该课程地位上是极其重要的。学习该课程不仅需要掌握必要的理论知识，更需要有较强的动手能力，能够准确地对机械零件进行技术测量，判断零件是否满足技术图纸的要求，决定零件是合格产品还是废品。学习时要注意理论联系，考核时实践测量能力占有一定的比重，希望同学给予足够的重视。该课程包含极限与配合、形位公差、表面轮廓粗糙度及技术测量和实验等四个方面内的内容。 2. 互换性 在工业及日常生活中到处都能遇到互换性。例如，机器上丢了一个螺钉，可以按相同的规格装上一个；灯泡坏了，可以换个新的；自行车、缝纫机、钟表的零部件磨损了，也可以换个相同规格的新的零部件，即能满足使用要求。互换性是机器和仪器制造行业中产品设计和制造的重要原则。 所谓互换性是指：同一规格的一批零部件，任取其一，不需任何挑选和修理就能装在机器上，并能满足其使用功能要求。 相互运动的表面，必定存在着摩擦磨损，工作一段时间之后必然需要更换易损件，如轴承、活塞环、刹车片等等。如用6208轴承去替换失效的轴承，机器就能重新正常的工作，说明6208轴承之间能够互换，不仅其外径内径和厚度的基本尺寸一样，而且公差值也控制在允许的范围内。 互换性按其互换程度，可分为完全互换和不完全互换。若一批零部件在装配时，不需要挑选、调整和修配，装配后即能满足预定的要求，这些零部件属于完全互换。零部件在加工完后，通过测量将零件按实际尺寸大小分为若干组，使各组组内零件间实际尺寸的差别减小，装配时按对应组进行。这样，既可保证装配精度和使用要求，又能解决加工上的困难，降低成本。但此时，仅组内零件可以互换，组与组之间不可互换，故称为不完全互换。装配时需要进行挑选或调整的零部件也属于不完全互换。 3.标准化 所谓的标准化是指以制订、发布标准和贯彻执行技术标准为主要内容的全部活动过程； 标准是从事设计、制造和检测工作的技术依据。如生产电视机的显示屏，它的标准是对角线长度，而不是边长，常见的29寸彩电，指对角线长度为29英寸；21寸彩电也是如此。世界各地都用了这个技术标准。 标准化是指制定标准和贯彻技术标准的全部活动过程。如彩电的标准是21寸、25寸、29寸、34寸，而液晶彩电为32寸、37寸、40寸、42寸等。除此之外在两个尺寸之间不可以再出现其他的标准，这成为彩电生产的普遍的规律，是具有很强的规律性和广泛的指导意义，成为标准化的生产。有利于组织现代化的生产和专业协作交流，及产品的流通与维护。 技术标准一般分成四类，即基础标准、产品标准、方法标准和安全与维护保护标准。现行标准又可分为国家标准、行业标准、地方标准和企业标准四类。 基础标准：如我国普通螺纹采用公制单位为标准，如M6，M8，M10，M12，M16等，而管螺纹以内孔为标准，且采用英寸为单位，如1/2″,3/4″,1″等。 产品标准：如螺纹按精度分成A级和B级二种；联接螺纹的旋合长度分S、N和L三种。铁轨的标准长度为25米。钢筋的标准长度为9米。 方法标准：如钢材的上漆必须经过先除锈再上防锈底漆最后上表面油漆的工艺过程，决

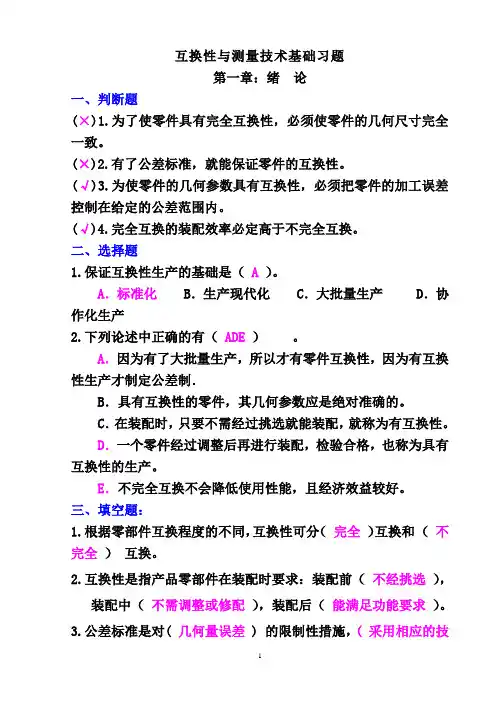

互换性与测量技术基础试题解析
一、是非题 1.对2 对3错4错5错6错7对8错9错10错11对12错13错14对 1、某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。（） 2、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（） 3、过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈 配合。（） 4、基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。（） 5、跳动公差带不可以综合控制被测要素的位置、方向和形状。（） 6、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。（） 7、零件的加工难易程度取决于公差等级的高低，与基本偏差无关。（） 8、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（） 9、滚动轴承内圈与轴的配合，采用基轴制。（） 10、未注公差尺寸即对该尺寸无公差要求。（） 11、基本偏差决定公差带的位置。（） 12、对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值（） 13、当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。（） 14、可逆要求应用于最大实体要求时，当其形位误差小于给定的形位公差，允许实际尺寸超出最大实体尺寸。（） 二、选择题 1.C 2.D 3.B 4.C 5.C 6.D 7.B 8.C 9.D 10.D 11.D 12.B 13.B 14.A 15.C 1、φ30g6与φ30g7两者的区别在于（）。 A．基本偏差不同B．下偏差相同，而上偏差不同 C．上偏差相同，而下偏差不同D．公差值相同 2、形位公差带的形状决定于（） A．形位公差特征项目B．形位公差标注形式 C．被测要素的理想形状D．被测要素的理想形状、形位公差特征项目和标注形式3、在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为（）。 A．两同心圆B．圆形或圆柱形 C．两同轴线圆柱面D．圆形、圆柱形或球形 4、径向全跳动公差带的形状和（）公差带的形状相同。 A．同轴度B．圆度C．圆柱度D．位置度 5、尺寸公差与形位公差采用独立原则时，零件加工后的实际尺寸和形位误差中有一项超差，则该零件（）。 A．合格B．尺寸最大C．不合格D．变形最小 6、公差原则是指（）。 A．确定公差值大小的原则B．制定公差与配合标准的原则 C．形状公差与位置公差的关系D．尺寸公差与形位公差的关系 7、选择滚动轴承与轴颈、外壳孔的配合时，首先应考虑的因素是（） A．轴承的径向游隙B．轴承套圈相对于负荷方向的运转状态和所承受负荷的大小C．轴和外壳的材料和机构D．轴承的工作温度
(优秀教学)互换性与技术测量实验
实验一外螺纹中径的测量 一、实验目的 熟悉测量外螺纹中径的原理和方法。 二、实验内容 1. 用螺纹千分尺测量外螺纹中径。 2. 用三针测量外螺纹中径。 三、测量原理及计量器具说明 1. 用螺纹千分尺测量外螺纹中径 图1为螺纹千分尺的外形图。它的构造与外径千分尺基本相同，只是在测量砧和测量头上装有特殊的测量头1和2，用它来直接测量外螺纹的中径。螺纹千分尺的分度值为0.01毫米。测量前，用尺寸样板3来调整零位。每对测量头只能测量一定螺距范围内的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。 图1 2. 用三针测量外螺纹中径 图2为用三针测量外螺纹中径的原理图，这是一种间接测量螺纹中径的方法。测量时，将三根精度很高、直径相同的量针放在被测螺纹的牙凹中，用测量外尺寸的计量器具如千分尺、机械比较仪、光较仪、测长仪等测量出尺寸M。再根据被测螺纹的螺距p、牙形半角 2 α 和量针直径 m d，计算出螺纹中径 2 d。由图2可知： ) (2 2 2 CD AD M AC M d- - = - = 而 2 sin 2 2α m m d d BD AB AD+ = + == ? ? ? ? ? ? ? ? + 2 sin 1 1 2α m d
4 2α Pctg CD = 将AD 和CD 值代入上式，得： 22 2sin 1 12ααctg P d M d m +????? ? ? ?+ -= 对于公制螺纹，0 60=α，则 P d M d 866.032+-= 图 2 为了减少螺纹牙形半角偏差对测量结果的影响，应选择 合适的量针直径，该量针与螺纹牙形的切点恰好位于螺纹中径处。此时所选择的量针直径m d 为最佳量针直径。由图3可知： 2 cos 2α P d m = 对于公制螺纹，0 60=α，则 P d m 577.0= 在实际工作中，如果成套的三针中没有所需的最佳量针直径时，可选择与最佳量针直径相近的三针来测量。 量针的精度分成0级和1级两种：0级用于测量中径公差为4—8μm 的螺纹塞规；1级用于测量中径公差大于8μm 的螺纹塞规或螺纹工件。 测量M 值所用的计量器具的种类很多，通常根据工件的精度要求来选择。本实验采用杠千分尺来测量（见图4）。杠杆千分尺的测量范围有0—25，25—50，50—75，75—100mm 图 3 图 4 四种，分度值为0.002mm 。它有一个活动量砧1，其移动量由指示表7读出。测量前将尺体5装在尺座上，然后校对千分尺的零位，使刻度套筒管3、微分筒4和指示表7的示值都分别对准零位。测量时，当被测螺纹放入或退出两个量砧之间时，必须按下右侧的按钮8使量
