流程及生产设备中药提取车间设计

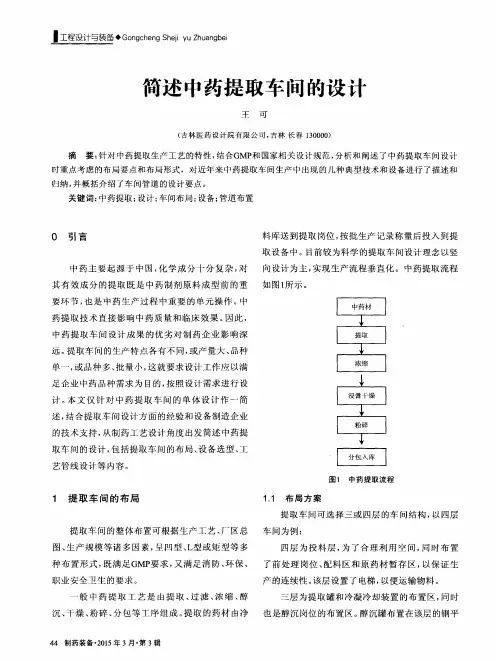

中药提取车间设计

中药提取车间设计-精品资料 本文档格式为WORD,感谢你的阅读。 摘要：介绍了中药提取车间的工艺流程、主要设备选型及车间布置。 关键词：中药提取、设备选型、车间布局 TB21 A 1.前言 中药提取是从原料药材中分离有效成分的单元操作。尽管近年来国内在中药提取生产中推出了一些所谓新工艺、新设备，如超临界流体提取、超声场强化提取、微波提取等，但时下的主流仍是多能提取罐提取、渗漉等一类间歇式传统提取工艺。本文以某中药厂的提取车间为例，探讨多能提取罐水提工艺的中药提取车间的设计。 2.中药提取车间工艺流程 提取车间工艺流程图 3.主要设备选型 中药提取设备均为标准设备（定型设备），故中药提取车间设计时，只要对设备进行选型设计即可。 提取车间年药材处理量为：150吨/年；生产天数为：300天；批次：2批/天，每天3班。则每批药材处理量为：150吨/年÷300天÷2批/天=0.25吨/批。 （1）多功能提取罐 每批药材处理量为250kg，按照工艺要求中药材和水的比例1:10，则加水量为250kg×10=2500kg≈2.5m3；多功能提取罐充装系数取0.85，则2.5m3÷0.85≈2.9m3。故配置1台3.0m3多功能提取罐（每批药材处理间隔时间为12h，故多功

能提取罐只需考虑处理一批药材的量即可）。每台3.0m3多功能提取罐投料量为250kg即可满足生产要求。 （2）提取液储罐 提取过程加水煎煮两次，每次加大约10倍纯化水量（~2.5m3）。第一次投料、加水和加温到100℃时间约1.5小时，提取时间约2小时，出液时间约0.5小时；第二次加水和加温到100℃时间约1.0小时，提取时间约1小时，出液时间约0.5小时，清理药渣时间为0.5小时。则一批药材处理时间约为4+3小时左右，一批药材可收集提取液~2.5m3×2。两次提取液收集时间间隔4小时，在收集第二次提取液时，第一次提取液已经浓缩处理完毕，故提取液储罐只要考虑储存一次提取液的量（~2.5m3）。提取液储罐充装系数取0.9，则 2.5m3÷0.9≈2.8m3，则配置1台 3.0m3提取液储罐即可满足生产要求。 提取液通过离心泵输送至提取液储罐，配置1台 10m3/h防爆离心泵（水提液在后期有用到95%的酒精进行醇沉处理，故本车间为甲类防爆车间）。 （3）单效真空浓缩器 每次需要处理的提取液为~2.5m3（~2500kg），单效真空浓缩器浓缩比为1:5~1:4；浓缩比取1:4，则单效真空浓缩器浓缩过程中蒸发的水分约为1875kg，需要在第二次提取液出液前将第一次提取液浓缩完成，每次物料处理时间按为2小时计算。 则1875kg÷2 h=937.5kg/h，即每小时需要处理 937.5kg的提取液。则配置1台1000型（蒸发量： 1000kg/h）单效真空浓缩器即可满足生产要求。 （4）浓缩液贮罐 一批提取液约2.5m3×2（提取过程加水煎煮两次）经浓缩后得到的浓缩液约为1.25m3（单效真空浓缩器浓缩比为1:5~1:4；浓缩比取1:4）左右。浓缩液贮罐充装系数取0.9，

中药提取车间自动化系统验证

中药提取车间自动化系统验证 文件编码：*********** *********药业股份有限公司

中药提取车间自动化系统验证方案 起草人_____________审核人_____________审核人_____________审核人_____________审核人_____________审核人_____________部门____________ 部门____________ 部门____________ 部门____________ 部门____________ 部门____________ 日期___________ 日期___________ 日期___________ 日期___________ 日期___________ 日期___________ 批准人_____________日期________ ___

录 目 一、验证方案 1.概述 2.验证目的 3.验证人员 4.验证时间安排 5.验证范围 6.DCS系统验证实施条件 7.验证内容 （1）需求定义（URS） ①功能需求分析 ②性能需求分析 ③用户接口需求分析 （2）系统设计 ①控制系统配置图设计 ②硬件设计 ③软件设计 （3）安装确认 ①文件确认 ②安装环境要求确认 ③系统出厂测试及确认 ④运行确认测试及确认 （4）性能确认 ①生产过程DCS控制运行确认方案② 中药生产系统DCS控制运行确认报告 8.验证结果评价与结论 9．附表

1.概述 为提高公司众生丸等中药产品提取生产中的工艺品质控制水平，展现企业的现代化和产业化示范风范，针对当前众生丸提取生产过程质量控制中待解决的关键技术问题展开研究，以自动控制技术、生产过程复杂物质体系在线检测技术为核心，结合高效、节能的新型中药制药单元设备，为实现中药生产过程全程质量控制平台系统奠定技术基础。该建设主要包含提取车间的自动化改造以及视频监控系统的建设。旨在构建一流的数字化提取车间。自控工 段主要是多功能提取与双效浓缩，在实现普遍的控制方案的技术上，实现多药材配方参数的自动导入与保护。 本项目主要为中药提取车间先进制造及全程质量控制系统及装备的研发、设计、制造和建设，项目主要实施内容包括： （1）完成中药提取车间生产自动化控制平台设计，待测监控点的生产自动化工程设计，在线检测系统设计。 （2）建立DCS中控系统、数据库等；建立现代中央控制室（可扩充性、高展示性）；购置仪表阀门，构建自动化控制系统。 数字化集成制造控制系统的设计和建设： （1）根据中药提取车间布局和需求，完成生产平台自动化工程设计，带监控点的中药提取车间自动化工艺流程图，完成中控机房的设计； （2）完成设备、阀门和检测仪表的选型和购置； （3）完成控制系统的自动化控制程序和接口的编制以及系统的安装和调试； （4）完成自动化仪器、阀门的安装、自控系统线缆的敷设、电气设备连接以及成套设备的安装。 2.验证目的 为了确保DCS控制系统的温度、压力、流量等控制参数满足生产工艺的相关要求并符合GMP的管理要求，特拟定本验证方案，对中药自动化系统进行验证。

年处理t中药车间设计

江西科技师范大学药学院课程设计说明书 专业：制药工程 班级：制药工程1班 姓名：杨德志 学号： 指导教师：程丹 设计时间：2014年9月1日—— 9月26日

目录 一．设计任务书 (1) 二．工艺概述 (2) 2.1前言 (2) 2.2工艺简介 (2) 2.2.1中药的前处理工艺 (2) 2.2.2中药提取工艺的选择 (3) 2.3工艺流程 (3) 2.3.1中药的提取流程框图 (3) 2.3.2工艺流程说明 (4) 2.4生产制度 (4) 三．物料衡算 (5) 3.1前处理车间的物料衡算 (5) 3.2提取车间的物料衡算 (5) 3.2.1提取工段的物料衡算 (6) 3.2.2中药浓缩工段物料衡算 (6) 3.2.3醇沉一步的物料衡算 (7) 3.2.4喷雾干燥步的物料衡算 (7) 3.3物料衡算总结 (8) 四．能量衡算 (9) 4.1中药提取工段能量衡算 (9) 4.1.1 Q的计算 (10) 2

W的计算 (11) 蒸 W的计算 (11) c 4.2中药浓缩工段能量衡算 (11) 4.2.1进料比的计算 (12) 4.2.2浓缩加热蒸汽用量 D的计算 (13) 蒸 4.2.3浓缩冷凝水用量 M的计算 (14) c 4.3回收乙醇的热量衡算 (14) 4.4能量衡算总结 (15) 五．主要设备选型及说明 (17) 5.1主要生产设备及型号 (17) 5.2主要设备一览表 (20) 5.3辅助设备说明 (21) 六．三废处理 (22) 6.1废水的处理 (22) 6.2废气的处理 (22) 6.3废渣的处理和利用 (22) 七．车间平面布置和管道设计说明 (24) 7.1车间组成 (24) 7.2中药提取车间的布置 (24) 7.3设备与管道的布置 (25) 八．附图 (26) 九．参考资料 (27)

(完整版)中药提取车间URS(2016.03.04)

中药提取车间URS 1.目的：建立本URS，为中药提取车间厂房设计和验收提供依据。 2.综述： 2.1背景：根据新版GMP要求和公司规划，须异地技改一个中药提取车间，该车间将位于双流航空港，用于中药的提取生产。车间包括中药材的前处理(包括拣选、洗药、切药、干燥和粉碎)、投料、提取、浓缩、乙醇回收精馏贮存、浸膏的冷藏、干燥、粉碎及混合等工序。 2.2本URS中用户仅提出基本设计和建设的技术要求，并未涵盖和限制承办方具有更高的设计与建设标准和更加完善的功能、更完善的配置和性能、更高水平的控制系统。投标方应在满足本URS的前提下提供本公司能够达到的更高的工作质量及其相关服务。 2.3中药提取车间按照中药的提取工艺设计。该车间的设计和建设，除应达到2010版GMP对中药提取生产线的要求外，还应能满足有关设计、安全、环保等规程、规范和强制性标准要求，特别是涉及到使用乙醇的区域房间必须为防暴墙，所有的设备、电器均需要防爆型，如提取间，乙醇的配制、储罐、精馏、回收区域，醇沉等都需要设计为防暴墙。 2.4拟生产品种：复方青蒿安乃近片浸膏、板兰根咀嚼片浸膏、产妇安胶囊浸膏、口炎清胶囊浸膏、强力宁胶囊浸膏、风痛安胶囊浸膏、轻舒颗粒浸膏、三七止血片浸膏和银柴颗粒浸膏。 2.5工艺流程：按工艺分为水提、水提醇沉、乙醇回流提取和挥发油提取。 具体设计到的品种按工艺分为水提工艺的品种：轻舒颗粒浸膏、复方青蒿安乃近片浸膏、风痛安胶囊浸膏、三七止血片浸膏。 挥发油提取工艺的品种：银柴颗粒浸膏（先收取挥发油后再用水提取）。 水提醇沉工艺的品种：产妇安胶囊浸膏、口炎清胶囊浸膏、三七叶总皂苷、板兰根咀嚼片浸膏。

年处理t中药车间设计

江西科技师范大学药学院 课程设计说明书 专业：制药工程 班级：制药工程1班 姓名：杨德志 学号： 20113428 指导教师：程丹 设计时间：2014年9月1日—— 9月26日

目录 一．设计任务书 (1) 二．工艺概述 (2) 2.1前言 (2) 2.2工艺简介 (2) 2.2.1中药的前处理工艺 (2) 2.2.2中药提取工艺的选择 (3) 2.3工艺流程 (3) 2.3.1中药的提取流程框图 (3) 2.3.2工艺流程说明 (4) 2.4生产制度 (4) 三．物料衡算 (5) 3.1前处理车间的物料衡算 (5) 3.2提取车间的物料衡算 (5) 3.2.1提取工段的物料衡算 (6) 3.2.2中药浓缩工段物料衡算 (6) 3.2.3醇沉一步的物料衡算 (7) 3.2.4喷雾干燥步的物料衡算 (7) 3.3物料衡算总结 (8) 四．能量衡算 (9) 4.1中药提取工段能量衡算 (9) 4.1.1 Q的计算 (10) 2

4.1.2提取加热蒸汽用量 W的计算 (11) 蒸 4.1.3提取冷凝水用量 W的计算 (11) c 4.2中药浓缩工段能量衡算 (11) 4.2.1进料比的计算 (12) 4.2.2浓缩加热蒸汽用量 D的计算 (13) 蒸 4.2.3浓缩冷凝水用量 M的计算 (14) c 4.3回收乙醇的热量衡算 (14) 4.4能量衡算总结 (15) 五．主要设备选型及说明 (17) 5.1主要生产设备及型号 (17) 5.2主要设备一览表 (20) 5.3辅助设备说明 (21) 六．三废处理 (22) 6.1废水的处理 (22) 6.2废气的处理 (22) 6.3废渣的处理和利用 (22) 七．车间平面布置和管道设计说明 (24) 7.1车间组成 (24) 7.2中药提取车间的布置 (24) 7.3设备与管道的布置 (25) 八．附图 (26) 九．参考资料 (27)

年处理500吨槐花米的中药提取车间工艺设计

设计题目：年处理500吨槐花米的中药提取车间工艺设计 目录 制药工程专业课程设计任务书（第七组） (3) 设计题目一：年处理500吨槐花米的中药提取车间工艺设计 (3) 设计内容和要求： (3) 设计成果： (3) １工艺概述 (4) 1.1 前言 (4) 1.2 工艺简述 (5) 1.2.1槐花米的前处理工艺 (5) 1.2.2槐花米的提取工艺的选择 (5) 1.3 工艺流程 (8) 1.3.1槐花米的提取的流程框图： (8) 1.3.2工艺流程说明 (8) 1.4设计思想： (9) 2 操作时间和批次的确定生产制度 (11) 生产制度 (11) 3 物料衡算 (12) 3.1 前处理车间物料衡算 (12) 3.2 提取车间物料衡算 (12) 3.2.1芦丁粗提取的物料衡算 (12) 3.2.2芦丁精制的物料衡算 (14) 4 能量衡算 (16) 4.1碱溶罐能量衡算 (16) 4.2酸沉罐能量衡算 (18) 5 主要设备选型及说明 (19) 5.1 前处理车间设备选型 (19) 5.1.1挑选设备 (19) 5.1.2清洗设备 (19) 5.1.3干燥设备 (20) 5.1.4粉碎筛分设备 (21) 5.2 中药提取车间设备选型 (23) 5.2.1碱溶罐 (23) 5.2.2过滤设备 (25) 5.2.2.1碱溶后过滤设备 (25) 5.2.2.2酸沉后过滤设备 (26) 5.2.3酸沉罐 (27) 5.2.4聚酰胺树脂 (28) 5.2.4.1聚酰胺树脂简介 (28) 5.2.4.2层析机理 (29) 5.2.4.3洗脱机理 (29)

5.2.4.5树脂使用方法 (30) 5.2.5球形浓缩罐 (31) 5.2.5JH系列酒精回收塔 (32) 5.3泵 (33) 5.3.1碱溶泵（CPN型无堵塞碱泵） (33) 5.3.2酸沉泵（FB型耐腐蚀泵） (34) 5.3.3CD-300高品质真空泵 (35) 5.4储罐 (35) 5.5工艺主要设备一览表 (36) 6 主要管材及管径的选择 (38) 6.1 管材的选择 (38) 6.2 主要管径的计算 (38) 6.2.1蒸汽出口管径的计算 (38) 6.2.2提取罐夹套进蒸汽管径的计算 (38) 6.2.3提取罐夹套出蒸汽管径的计算 (39) 6.2.4饱和石灰水进料总管 (39) 6.2.5水输入总管 (39) 6.2.6碱溶罐进出料口管径 (39) 6.2.7盐酸进料口管径 (39) 6.2.8酸沉罐进料口管径 (40) 7 芦丁纯度检验 (41) 7.1方法: (41) 7.2仪器与试剂： (41) 7.3操作步骤： (41) 8 三废处理 (43) 8.1 废水的处理 (43) 8.1.1基本流程简介 (43) 8.1.2具体流程 (44) 8.2 废渣的处理 (45) 8.2.1药渣的处理 (45) 8.2.2药渣生物发酵工艺 (46) 8.2.3焚烧 (46) 8.3 废气的处理 (46) 9 投资估算与经济效益分析 (47) 9.1投资估算 (47) 9.1.1工程费用 (47) 9.1.2专项费用 (47) 9.1.3预备费用 (48) 9.1.4其他费用 (48) 9.2经济效益分析 (48) 9.2.1总成本和其他各项成本的计算 (48) 9.2.2 利润 (48) 9.3年处理500吨槐花米的中药提取车间工艺经济分析 (49)

工艺流程图识图基础知识

工艺流程图识图基础知识

工艺流程图识图基础知识 工艺流程图是工艺设计的关键文件，同时也是生产过程中的指导工具。而在这里我们要讲的只是其在运用于生产实际中大家应了解的基础知识（涉及化工工艺流程设计的内容有兴趣的师傅可以找些资料来看）。它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程。流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南。 在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD和P&ID。PFD实际上是英文单词的词头缩写，全称为Process Flow Diagram，翻译议成中文就是“工艺流程图”的意思。而P&ID也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram，“&”在英语中表示and。整句翻译过来就是“工艺管道及仪表流程图”。二者的主要区别就是图中所表达内容多少的不同，PFD较P&ID内容简单。更明了的解释就是P&ID图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面，而PFD图将整个生产过程表述明白就可以了，不必将所有的阀门、管件、仪表都画出来。 另外，还有一种图纸虽不是表述流程的，但

线，如蒸汽线、冷凝水线及上、下水管线等。 2 流程图中设备的表示方法 流程图上的设备都标注设备位号和名称，设备位号一般标注在两个地方。第一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称；第二是在设备内或其近旁，此处仅注位号，不注名称。当几个设备或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平标注。 工艺设备位号的编法是这样的：每个工艺设备均应编一个位号，在流程图、设备布置图和管道布置图上标注位号时，应在位号下方画一条粗实线，位号的组成如下图所示： 设备分类号 主项代号 设备顺序号 相同设备尾号 设备位号线 T - ×× ×× A 主项代号一般用两位数字组成，前一位数字表示装置(或车间)代号。后一位数字表示主项代号，在一般工程设计中，只用主项代号即可。装置或车间代号和主项代号由设计总负责人在开工报告中给定；设备顺序号用两位数字01、02、…、10、…表示；相同设备的尾号用于区别同一位号的相同设备，用英文字母A、B、C、……尾号表示。常用的设备分类代号见下表，一般用设备英文名称的首字母作代号。 常用设备分类代号

中药提取车间设计的几点体会

中药提取车间设计的几点体会 中药提取是中成药生产过程中很重要的一环,它直接影响成品制剂的产量和质量。提取车间的设计除了应当满足现代药品生产的需要外,还应考虑中药所具有的特殊性。提取车间设计的优劣,对整个中药制药厂的生产至关重要。本文从植物药材的提取生产工艺及提取车间特点出发浅谈对中药提取车间设计的几点体会。 1正确的设计构思及规划在提取车间设计前,首先应确定其在厂区总平面中的位置。在总体布局上,应将提取车间原料进口靠近前处理车间,浸膏和半成品出口靠近制剂车间,出渣间门前应留有货流通道,中药提取车间的设计,要根据其投资的多少,来进行综合考虑。设计程序依次为:设计准备、厂区总平面设计、生产工艺的选择与方框流程图的确定、物料衡算、能量计算、生产工艺流程设计、设备设计与选型、设备平面与立面布置设计、非工艺设计、设计说明书编制、概(预)算书编制等[1]。由于许多中药提取是多品种、小批量的生产,而且缺乏提取实验研究报告以及物料、工艺参数,在设计方面存在着许多困难。在当前条件下可以参照以上设计程序,根据中药提取生产的许多共同点及国产提取设备的特点,做能适应当前生产的较粗放设计。中药提取生产包括中药的提取,提取液的分离、纯化、浓缩、干燥等工艺过程,向外散发水、酒精等溶媒蒸汽,影响周围环境,因此,在总图设计时将其尽可能布置在制剂车间的下风向。并且车间有大量的药材运进,又有大量的药渣运出,故将其尽量靠近厂区物流出入口,最好专门设置药渣的运出口。 2提取车间的总体布置提取车间布置要满足GMP规范要求,车间人流物流应满足总图对人流物流的要求,还要满足消防、环保、职业安全卫生的要求,同时要尽量减轻劳动强度。 车间布置应遵循一般工业厂房的布置原则,还要处理好以下问题: (1)提取车间一般有醇提和醇沉,应考虑车间的防爆;(2)提取车间产热产湿岗位较多,应考虑车间排热排湿;(3)提取车间运输量较大,应考虑减轻劳动强度;(4)浓缩液的后处理工艺。由

中药提取工艺

一、工艺 1、来源 我公司目前建设的中药提取车间项目，是在参考山东临清华威药业有限公司中药提取车间的基础上兴建的。山东临清华威药业有限公司，前身为山东临清中药厂，始建于1958年，是山东省中成药重点生产厂家，目前生产的品种有80余种，包括片剂、颗粒剂、胶囊剂、口服液等多个剂型。我公司与华威药业有长期合作关系，委托其加工部分中药提取项目。此次兴建的中药提取项目正是在这样的基础上投建的，其工艺技术，产品方案与生产规模都与华威药业一致。 2、技术 主要生产技术是在我公司生产工艺和华威药业大规模生产工艺结合的基础上制定的，工艺设计更加合理，规范，可操作性强。 首先是工艺技术方案的成熟性：该项目所选择的生产方法和工艺流程成熟可靠，在生产设备的选择上，尽量选用国内技术先进、安全可靠的设备。 在工艺技术方案的选择方面：工艺顺序、工艺路线、工艺方法、单元操作组成、设备的选型、布点和连接、主要操作条件的确定及控制方案、节能环保方案的确定、前后工序能力的协调和均衡，与工厂总生产规模的协调，各车间和工段之间的生产均衡协调运转，以及物料流转、空间组合、工艺条件及技术经济效果等方面均作了可靠的论证。在操作方面，充分考虑设备的安全、可操作，以及人身安全防护，生产方法和工艺流程完全达到安全，可控。 3、结论 通过与华威药业生产方法和工艺流程相对比，我公司在建项目合理可行。4、合成工艺流程图（不再赘附） 二、原辅料 金银花、枇杷叶、百部、桔梗、天花粉、桉油、95%乙醇、β－环糊精、海螵蛸、浙贝母、厚朴、延胡索、木香、高良姜、米醋、黄酒、环氧乙烷、二氧化碳

三、主要工艺技术参数 1、感冒咳嗽胶囊的原料提取 煎煮过程：冷藏过程： 加热方式—蒸汽加热；降温—冰盐水降温， 温度—100℃；温度—-2±2℃； 溶媒—水；溶媒—水； 2、胃复胶囊的原料提取 煎煮过程：渗漉过程： 加热方式—蒸汽加热；常温常压； 温度—100℃；溶媒—60%乙醇溶液。 溶媒—水。 四、三废处理 1、各步反应中产生的废水统一进入污水处理系统，达到排放标准后统一排放。 2、提取过程中的乙醇可在酒精回收系统中回收再利用。 3、中药残渣运出后集中处理，可焚烧提供能源。

板蓝根药材提取车间工艺设计

模板使用说明 （请在使用前详细阅读此说明！） 1、各部分内容可以直接打字输入，也可使用粘贴功能，但要保证粘贴内 容格式正确。 2、目录为自动生成模式，不要修改目录，论文完成后请右键单击目录区 域，选择“更新域”即可。各级标题一定要使用相应标题格式，否则在目录里不能体现。 3、论文中各种行间距请自行调整。 4、如本模板和《哈尔滨理工大学本科毕业设计（论文）撰写规范》的规 定不一至，以《哈尔滨理工大学本科毕业设计（论文）撰写规范》的规定为准。 本模板仅供参考，请严格按照《哈尔滨理工大学本科毕业设计（论文）撰写规范》完成论文。如不会使用word的模板功能，请自行按《哈尔滨理工大学本科毕业设计（论文）撰写规范》完成论文。 （请在完成论文后，打印论文前，删除本页内容！）

年处理2000吨板蓝根药材提取车间工艺设计 摘要 板蓝根是我国一味传统中药，是大青叶、菘蓝等的干燥茎、根，始载于《神农本草经》，在我国有着悠久的临床治疗历史。板蓝根中可提取出多种化学成份，如:靛蓝、靛玉红、氨基酸、有机酸等有效物质，能够有效防治流行性乙型肝炎、急慢性肝炎、流行性腮腺炎、骨髓炎等病症，在抗菌、抗病毒、抗免疫系统疾病方面也有着很好疗效。 板蓝根颗粒剂因为其方便有效特点应用较广，本文将结合国家GMP 车间设计相关规定，设计板蓝根提取车间。主要对板蓝根颗粒剂的前处理和提取工艺进行讨论优化：前处理的工艺选择，水提醇沉与醇提水沉的优缺点，用正交试验法优化选出板蓝根提取的最佳工艺，设计提取车间工艺流程。按照设计任务书给出数据进行物料衡算与热量衡算，计算车间的生产处理能力，根据计算结果进行设备选型，使满足车间生产要求。最后进行车间平面布置，车间将按照传统四层设计。车间的辅助设施设计也要符合国家规定，三废排出、安全防护等方面也会根据车间特点进行相应布局。 关键词板蓝根；提取；浓缩；车间设计

年处理300吨茯苓提取车间浓缩工段工艺设计

引言 茯苓提取车间提取工段工艺设计的目的是培养学生运用所学知识解决制药车间设计实际问题的能力，掌握中药制药工艺流程设计，物料衡算，热量衡算和主要设备工艺计算及设备选型等的基本方法和步骤，从技术上的可行性与经济性上的合理性两方面树立正确的设计思想。茯苓有成效成分的提取采用水提醇沉法进行工艺设计。茯苓提取车间浓缩工段工艺设计主要为了蒸出水，是提取液浓度增大，主要研究浓缩工段的工艺路线、工艺流程、主要设备选型及其工艺计算并且绘制工艺管道及仪表流程图。提取液的浓缩是现代中药制药的关键工艺和技术之一。浓缩工艺技术的先进与否，直接影响着药品的质量。为此，开发了许多先进的提取液浓缩新工艺和新技术，如冷冻浓缩、蒸发浓缩、膜浓缩、树脂吸附分离浓缩，在茯苓提取车间浓缩工段即用了蒸发浓缩。蒸发作为浓缩的重要手段，既能保持中医药的特色，对中药的品种又有很强的适应性，在中药生产中应用最早也最广泛。

第1章茯苓提取工艺 1.1茯苓简介 【别名】茯灵、云苓、松苓。 【来源】多孔菌科真菌茯苓的菌核。 【性味】甘、淡、平。 【功能主治】利水、渗湿、健脾宁心。用于水肿尿少，痰饮眩悸，脾虚食少，便溏泄泻，心神不安，惊悸失眠 1.1.1茯苓化学成份 1．多聚糖类主要为茯苓聚糖）, 含量最高可达75%, 为一种具有β（1→6）吡喃葡萄糖聚糖支链的β（1→3）吡喃葡萄糖聚糖，切断支链成β（1→3）葡萄糖聚糖，称茯苓次聚糖，常称为茯苓多糖（PPS）, 具抗肿瘤活性．羧甲基茯苓糖具免疫促进及抗肿瘤作用． 2．三萜羧酸茯苓酸、土莫酸、齿孔酸、松苓酸、松苓新酸等．又报道尚含7, 9（11）-去氢茯苓酸、7, 9（11）-去氢土莫酸、多孔菌酸C及3, 4-裂环-羊毛甾烷型三萜类化合物等．多孔菌酸外用于肝脏具细胞毒作用．此外，含组氨酸、腺嘌呤、胆碱、β-茯苓聚糖酶、蛋白酶、辛酸、月桂酸、棕榈酸、脂肪、卵磷脂、麦角甾醇、磷脂酰胆碱和磷脂酰乙醇胺等． 1.1.2茯苓的作用 1.药理作用 (1) 抑菌作用：体外抗菌试验表明茯苓煎剂对金黄色葡萄球菌、结核杆菌、变形杆菌等均有抑制作用。 (2) 利尿作用：25%茯苓醇浸剂给正常兔腹腔注射0.5g/Kg，出现利尿作用。用切除肾上腺的大鼠实验证明，利尿作用与影响肾小管Na+的吸收有关。 (3) 免疫作用：茯苓聚糖对正常及荷瘤小鼠的免疫功能有增强作用，能增强小鼠巨噬细胞吞噬功能。 (4) 镇静作用：茯苓煎剂腹腔注射，能明显降低小鼠的自发活动，并能对抗咖啡因所致小鼠过度的兴奋，同时对戊巴比妥钠的麻醉作用有明显的

化工工艺流程图画法

第十二章化工工艺图

第十二章 化工工艺图 ?教学内容： ?1、化工制图中的一些标准规范和绘制方法； ?2、化工制图前的准备工作； ?3、化工工艺图。 ?教学要求： ?1、熟悉化工设备图样的基本知识； ?2、掌握化工流程方案图、带控制点的工艺流程图　的画法与阅读。 ?重难点： ?化工流程方案图、带控制点的工艺流程图的画法。

?§1 化工制图中的一些标准规范和绘制方法 ?一、视图的选择 ?绘制化工专业图样(这里主要指化工零件图、化工设备图)，首先要选定视图的表达方案，其基本要求和机械制图大致相同，要求能准确地反映实际物体的结构、大小及其安装尺寸，并使读图者能较容易地明白图纸所反映的实际情况。 ?大多数化工设备具有回转体特征，在选择主视图的时候常会将回转体主轴所在的平面作为主视图的投影平面。如常见的换热器、反应釜等。一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工作原理及主要零部件关键结构形状的视图作为主视图。

?主视图常采用整体全剖局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接方法表达出来。 ?选定主视图后，一般再选择一个基本视图。对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。 ?

?有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。

板蓝根颗粒剂提取车间设计说明书

板蓝根颗粒剂提取车间 设计说明书 专业制药工程 班级制药101 姓名梁楠 学号３100８2203９指导教师刘广钧 二零一三年七月

第一部分设计任务 某药厂拟建年产2.5亿袋（１０g/袋，合２500吨/年）板蓝根颗粒剂的提取车间，年工作日３00天，三班生产,日有效工作时间2０小时。 第二部分生产工艺选择及流程设计 一、板蓝根的前处理 将板蓝根净选除杂、清洗、润药。处理过的板蓝根切厚片后干燥,再经紫外消毒后去提取区域提取。 二、板蓝根的水提和浓缩 取前处理合格的板蓝根,至多能在提取罐中加饮用水煎煮二次,第一次加药材6倍量饮用水煎煮2小时,第二次加药材4倍量饮用水煎煮１小时,合并煎液，过120目筛。 将滤液用外循环浓缩器(真空度０.06—0.07Mpa，温度７0℃－-80℃)浓缩至药液相对密度为１.２0(５0℃)备用。 三、板蓝根的醇沉和粗品浸膏的收集 将浓缩液加工业乙醇使醇含量达60%,离心,除去蛋白质,回收乙醇,并浓缩药液至适量。取上清液经减压浓缩罐（真空度０．06Ｍpa左右，温度8０℃以下）回收乙醇直至药液相对密度为1.26—１.２8（70℃－-80℃）。 浸膏在浸膏收集车(净化级别为三十万级)中装入密封的容积内。若２4小时不能转入下道工序则需要入库贮存，冷库贮存时间不得超过5天。 四、工艺方框流程图

图2：板蓝根水提方框工艺流程图 图３：板蓝根醇沉方框工艺流程图五、工艺流程图 见附图（1)。

第三部分 物料衡算和能量衡算 一、物料衡算 由于板蓝根产地不同,提取工艺不同，最后板蓝根多糖的得率也不同。经查阅文献,板蓝根的得率在２0％~3０%之间。为了方便计算,假设该工艺条件下，板蓝根多糖的得率为25%。 采用水提醇沉法进行工艺设计，板蓝根年生产量2５00吨,则年投入药材量(忽略前处理过程药材损失)为10000吨。年工作日为3０0天，每天三班倒（3批／天），有效工作时间为20小时,则可得出如下数据: 每天投入药材量：10000/30033.3333W ==吨; 每批投入药材量：'/311.1111W W ==吨； 每批有效工作时间: 6.6667h =小时。 （一）水提工段 由于板蓝根至多能在提取罐中加饮用水煎煮二次，因此此工艺采取煎煮两次的方法，第一次加药材6倍量饮用水煎煮2小时,第二次加药材4倍量饮用水煎煮1小时。假设每批有效工作时间内第一次煎煮可操作三次,第二次煎煮可操作六次，则有: 第一次煎煮每次操作投药量:'1/3 3.7037W W ==吨； 第一次煎煮每次操作加水量：11622.2222S W ==吨。 假设第一次煎煮的提取率为2５%,且忽略药渣带走的水分，则第一次煎煮完成后, 每批药材可得药液量:'1125%369.4444L W S =?+=吨； 每批药材可得药渣量:'175%14.8148Z W =?=吨。 由以上数据可知,第二次煎煮的投料和出料数据如下： 第二次煎煮每次操作投药量：21/6 2.4691W Z ==吨; 第二次煎煮每次操作加水量：2249.8765S W ==吨。 假设第二次煎煮的提取率为５%,且忽略药渣带走的水分，则第二次煎煮完成后， 每批药材可得药液量:2125%659.9997L Z S =?+=吨; 每批药材可得药渣量:2195%14.0741Z Z =?=吨。(废渣） 则经过水提工段后，每批药材产生的总的药液量为:12129.4441L L L =+=吨,假设所提成分在药液中的体积可忽略不计，则 总的药液体积为:312(36)/=125.9256m V S S ρ=+水； 此时药液密度为:=/ 1.0279L V ρρ=药水。 药液过120目筛后可至浓缩工段浓缩。 （二）浓缩工段(外循环浓缩器浓缩) 每批处理药液量3125.9256m ,则要求浓缩设备的总生产能力为318.8889m /h 。由于要求浓缩后药液相对密度为 1.２５,则需蒸去3111.8496m ,浓缩液的体积为314.076m ，质量为17.５9５吨。 （三）醇沉工段 每批处理药液量为314.076m ,则需加工业乙醇321.114m 使乙醇含量为60% ,且醇沉设

工艺流程图标准绘制方法

工艺流程图绘制方法——PID图 PID图图纸规格 采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。 PID图的内容 应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下： a) 全部设备； b) 全部仪表（包括控制、测量及计算机联结）； c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰； d) 公用工程设施、取样点、吹扫接头； e) 工艺、仪表、安装等特殊要求。 PID图中设备画法 编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。 用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。 设备的主体尺寸或特性的标注方法按不同外型或特性规定如下： a) 立式圆筒型：内径ID×切线至切线高T/T，mm， b) 卧式圆筒型：内径ID×切线至切线长T/T，mm， c) 长方型：长×宽×高，mm， d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积） e) 机泵， 设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。 设备内部构件的画法与PFD图规定要求相同。相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。对某些需要满足泵的汽蚀余量或介质自流要求的设备应标注其离地面的高度，一般塔类和某些容器均有此要求。对于落地的立式容器，该尺寸要求也可直接表示在相关数据表设备简图中。 PID图中管道画法 装置内所有操作、开停工及事故处理等管道及其阀门均应予表示，并用箭头表示管内物料的流向。主要操作管道用粗实线表示，备用管道、开停工及事故处理管道、其他辅助管道均用细实线表示。 装置内的扫线、污油排放及放空管道只需画出其主要的管道及阀门，并

提取车间设计

中药提取是中成药生产过程中很重要的一环,它直接影响成品制剂的产量和质量。提取车间的设计除了应当满足现代药品生产的需要外,还应考虑中药所具有的特殊性。提取车间设计的优劣,对整个中药制药厂的生产至关重要。本文从植物药材的提取生产工艺及提取车间特点出发浅谈对中药提取车间设计的几点体会。 在提取车间设计前,首先应确定其在厂区总平面中的位置。在总体布局上,应将提取车间原料进口靠近前处理车间,浸膏和半成品出口靠近制剂车间,出渣间门前应留有货流通道,中药提取车间的设计,要根据其投资的多少,来进行综合考虑。设计程序依次为:设计准备、厂区总平面设计、生产工艺的选择与方框流程图的确定、物料衡算、能量计算、生产工艺流程设计、设备设计与选型、设备平面与立面布置设计、非工艺设计、设计说明书编制、概(预)算书编制等[1]。 由于许多中药提取是多品种、小批量的生产,而且缺乏提取实验研究报告以及物料、工艺参数,在设计方面存在着许多困难。在当前条件下可以参照以上设计程序,根据中药提取生产的许多共同点及国产提取设备的特点,做能适应当前生产的较粗放设计。中药提取生产包括中药的提取,提取液的分离、纯化、浓缩、干燥等工艺过程,向外散发水、酒精等溶媒蒸汽,影响周围环境,因此,在总图设计时将其尽可能布置在制剂车间的下风向。并且车间有大量的药材运进,又有大量的药渣运出,故将其尽量靠近厂区物流出入口,最 好专门设置药渣的运出口 提取车间布置要满足GMP规范要求,车间人流物流应满足总图对人流物流的要求,还要满足消防、环保、职业安全卫生的要求,同时要尽量减轻劳动强度。车间布置应遵循一般工业厂房的布置原则,还要处理好以下问题: (1)提取车间一般有醇提和醇沉,应考虑车间的防爆; (2)提取车间产热产湿岗位较多,应考虑车间排热排湿; (3)提取车间运输量较大,应考虑减轻劳动强度; (4)浓缩液的后处理工艺。

一、工艺流程示意图

一、工艺流程示意图 二、工艺简介 1、格栅 格栅主要用于拦截漂浮物与悬浮物物质，如纤维、果皮、塑料制品等，以便减轻后续处理构筑物的处理负荷和防止水泵堵塞。 2、调节池 调节池的作用是使污水的水量和水质（浓度、水温等指标）实现稳定和均

衡，从而改善污水可处理性的构筑物。 3、水解酸化 水解（酸化）处理方法是一种介于好氧和厌氧处理法之间的方法，和其它工艺组合可以降低处理成本提高处理效率。水解酸化工艺根据水解发酵菌、产酸菌与产甲烷菌生长速度不同，将厌氧处理控制在反应时间较短的厌氧处理第一和第二阶段，即在大量水解发酵细菌、酸化菌作用下将不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质的过程，从而改善废水的可生化性，为后续处理奠定良好基础。水解是指有机物进入微生物细胞前、在胞外进行的生物化学反应。微生物通过释放胞外自由酶或连接在细胞外壁上的固定酶来完成生物催化反应。酸化是一类典型的发酵过程，微生物的代谢产物主要是各种有机酸。 4、生物接触氧化 生物接触氧化技术是好氧生物膜污水处理方法，该系统由浸没于污水中的填料、填料表面的生物膜、曝气系统和池体构成。在有氧条件下，污水与固着在填料表面的生物膜充分接触，通过生物降解作用去除污水中的有机物、营养盐等，使污水得到净化。接触氧化池内均安装了生物填料，具有以下几方面特点： （1）由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量都高于活性污泥法曝气池及生物滤池，因此，生物接触氧化池具有较高的容积负荷，接触氧化法的容积负荷可高达 3～10KgCODc r/ ( m3·d) ，高于SBR 法的2～5KgCODc r/ ( m3·d) ，因此缩短了处理时间，减少了处理设备的体积，降低了投资。处理时间短，节约占地面积。 （2）由于相当一部分微生物固着生长在填料表面，生物膜的脱落和生长可以保持很好的平衡，不存污泥膨胀问题，运行管理简便。 （3）由于生物接触氧化池内生物固体量多，水流属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力，曝气加速了生物膜的更新，使生物膜活性提高。

中药提取车间自动化系统验证
