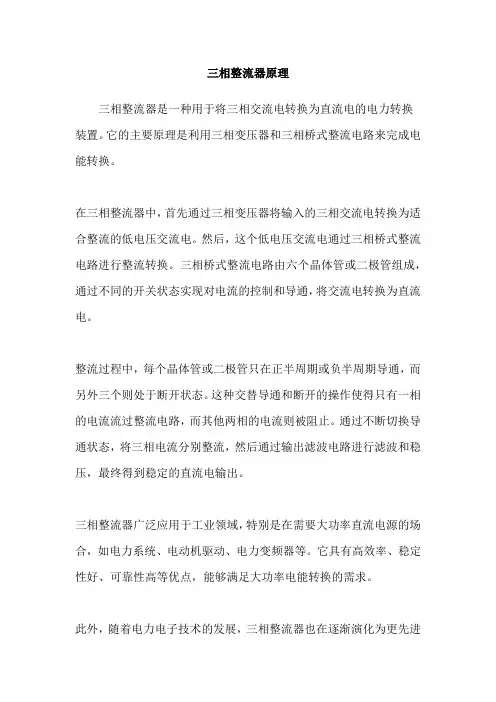

三相整流原理
6个整流元件按照固定的连接方式可以构成三相桥式整流电路。
其作用是把交流电整流成为直流电。
三相桥式整流电路常见用在电镀装置、电解装置、直流焊机、充电装置等装置上。整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。三相整流桥分为三相全波整流桥（全桥）和三相半波整流桥（半桥）两种。选择整流桥要考虑整流电路和工作电压。对输出电压要求高的整流电路需要装电容器，对输出电压要求不高的整流电路的电容器可装可不装。根据三相交流电的频率每一周期变化为上半周2相，下半周1相的规律，三相桥式整流是将交流电每一个变化周期内的上半周2只二极管(正向)导通，下半周1只二极管(正向)导通来获得一个频率周期内上、下波形都能导通的全波(6只二极管)整流输出直流电的。
三相整流电路的工作原理
先看时间段1：此时间段A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。电流从A相流出，经D1，负载电
阻，D4，回到B相，见图14-1-3中红色箭头指示的路径。此段时间内其他四个二极管均承受反向电压而截止，因D4导通，B相电压最低，且加到D2、D6的阳极，故D2、D6截止；，因D1导通，A相电压最高，且加到D3、D5的阴极，故D3、D5截止。其余各段情况如下：
时间段2：此时间段A相电位最高，C相电位最低，因此跨接在A相C相间的二极管D1、D6导电。
时间段3：此时间段B相电位最高，C相电位最低，因此跨接在A相C相间的二极管D3、D6导电。
时间段4：此时间段B相电位最高，A相电位最低，因此跨接在B相A相间的二极管D3、D2导电。
时间段5：此时间段C相电位最高，A相电位最低，因此跨接在C相A相间的二极管D5、D2导电。
三相桥式电阻负载整流电路的输出电压波形见图14-1-4
时间段6：此时间段C相电位最高，B相电位最低，因此跨接在C相B相间的二极管D5、D5导电。
时间段7：此时间段又变成A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。电路状态不断重复。
