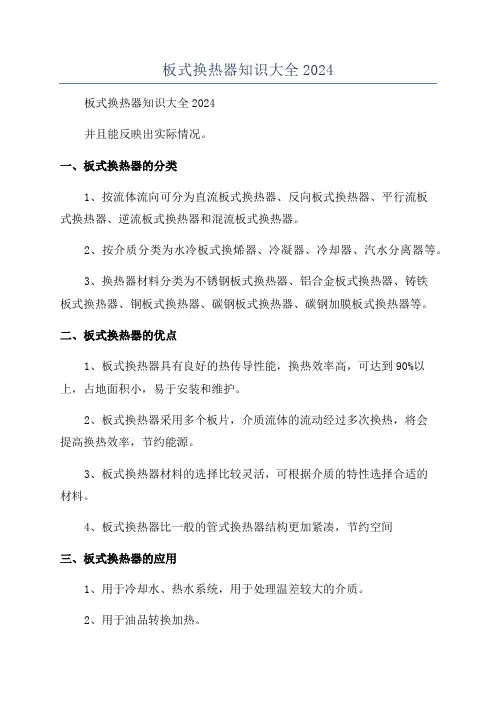

板式换热器知识大全..

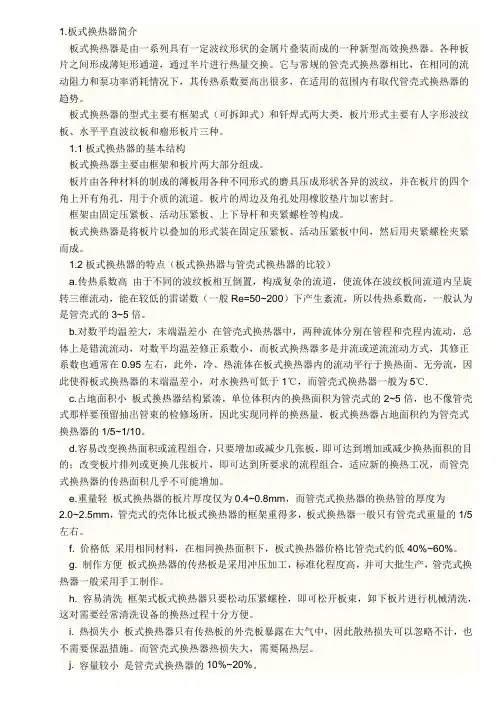

板式换热器原理
板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。
其特点：（1）体积小，占地面积少；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（7）板式换热器缺点是密封周边较长，容易泄漏，不能承受高压。
板式换热器有哪几部分组成？有什么作用？
板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等组成。
各部件作用如下：
一、传热板片
传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。
二、密封垫片
板式换热器的密封垫片主要是在换热板片之间起密封作用。材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。
三、两端压板
两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。
四、夹紧螺栓
夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。
五、挂架
主要是支承换热板片，使其拆卸、清洗、组装等方便。
