焊接钢管进场验收标准
焊接钢管进场验收标准
焊接钢管进场验收标准
1.验收依据
1.1《建筑电气工程施工质量验收规范》GB50303-2002
1.2《北京市建筑工程资料管路规程》DBJ01-51-2003
1.3《建筑电气通用图集》92DQ1
1.4《中华人民共和国石油天然气行业标准》SY/T 5768-1995
2.产品质量证明文件要求
2.1焊接钢管应有出厂质量证明文件
包括：产品合格证、材质证明书
2.2焊接钢管产品合格证、材质证明书应为原件，如果是复印件，复印件和原件内容应一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。

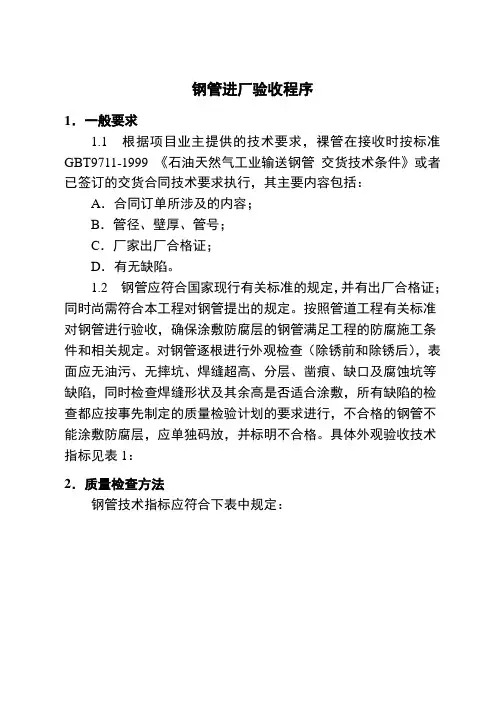

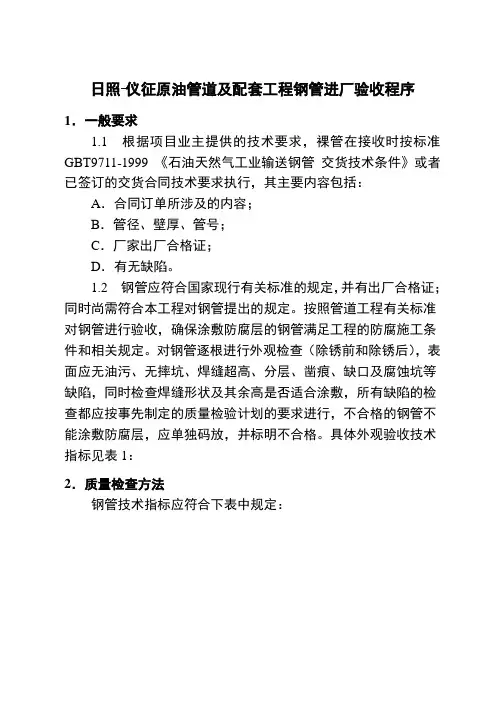

3.验收标准
3.1按批查验合格证和材质证明书。
材质证明书应注明：a)供方名称，b)需方名称，c)发货时间，d)合同号，e)所用标准号，f)产品名称和尺寸，g)货物重量，h)钢卷批号和钢的牌号，i)标准及检测的各种试验结果，j)发运编号，k)质量检验部门印记；
其中常用钢号的力学性能和化学成份要求见附表1；
3.2外观检查：
焊接钢管内外无严重锈蚀，钢管无压扁，内外壁表面光洁，无毛刺、裂纹、变形等缺陷；
检测方法：肉眼观测法；

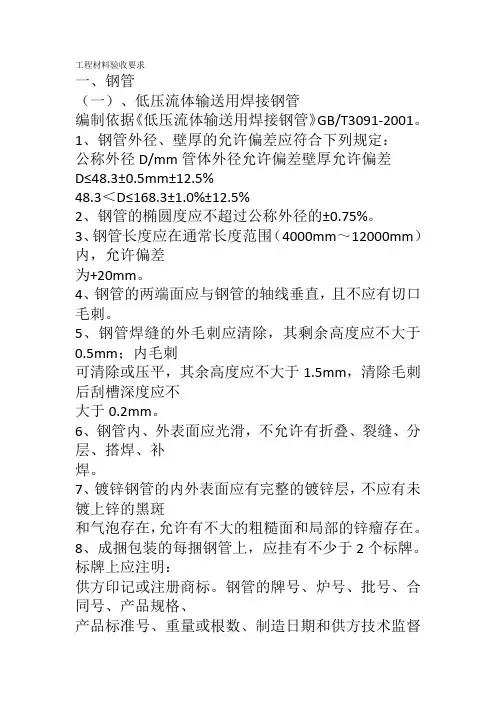

3.3管径、壁厚检验：
现场抽样检测焊接钢管的管径及壁厚；
检测方法：测量钢管的管径和壁厚可采用千分尺或其它具有相应精度的无损检测装置；在对管径和壁厚发生争议时，应以千分尺的测量结果为准。
常用规格的焊接钢管管径和壁厚数据见附表2；管径和壁厚的极限偏差分别见表1和表2；
表1 钢管外径极限偏差表2 钢管壁厚极限偏差公称外径D 极限偏差钢管公称壁厚l 极限偏差
D<60.3 ±0.5 l<3 ±0.3
60.3 D>355.6 ±5%D l>12 +10%l -1.2 3.4弯曲试验： 对于外径小于60.3mm的焊接钢管应作钢管弯曲试验； 试验方法：钢管弯曲试样应从表面无缺陷的钢管上截取，弯曲时不带填充物，焊缝置于弯曲最外侧，弯曲半径为钢管公称外径的6倍，当弯曲到90°时，在钢管表面及焊缝上应无裂缝和焊缝开裂。 3.5压扁试验： 对于外径大于60.3mm的焊接钢管应作钢管压扁试验； 试验方法：钢管压扁试样应从钢管的管端截取，试样最小长度为50mm，焊 缝位于与施力方向成90。的位置，当试样被压扁至钢管初始外径的2/3时，管壁及焊缝处不得产生裂缝和缺陷。 镀锌钢管进场验收标准 1.验收依据 1.1《建筑电气工程施工质量验收规范》GB50303-2002 1.2《北京市建筑工程资料管路规程》DBJ01-51-2003 1.3《建筑电气通用图集》92DQ1 1.4《低压流体输送用镀锌焊接钢管》GB/T 3091-1993 2.产品质量证明文件要求 2.1镀锌焊接钢管应有出厂质量证明文件 包括：产品合格证、材质证明书 2.2镀锌焊接钢管产品合格证、材质证明书应为原件，如果是复印件，复印件和原件内容应一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。 3.验收标准 3.1按批查验合格证和材质证明书。 材质证明书应注明：a)供方名称，b)需方名称，c)发货时间，d)合同号，e)所用标准号，f)产品名称和尺寸，g)货物重量，h)钢卷批号和钢的牌号，i)标准及检测的各种试验结果，j)发运编号，k)质量检验部门印记； 其中常用钢号的力学性能和化学成份要求见附表1； 3.2外观检查： 镀锌焊接钢管内外壁表面光洁，无毛刺、裂纹、变形、压扁等缺陷，镀锌钢管的内外表面应有完整、均匀的镀锌层，不得有未镀镀上锌的黑斑和气泡存在，但允许有不大的粗糙面和局部的锌瘤存在。 检测方法：对钢管镀锌层的完整、均匀性检测，可取钢管试样在硫酸铜溶液中连续浸渍5次不得变红；其它外观检测可用肉眼观测法； 3.3管径、壁厚检验： 现场抽样检测镀锌焊接钢管的管径及壁厚； 检测方法：测量钢管的管径和壁厚可采用千分尺或其它具有相应精度的无损检测装置；在对管径和壁厚发生争议时，应以千分尺的测量结果为准。 常用规格的镀锌焊接钢管管径和壁厚数据见附表2；管径和壁厚的极限偏差 表1 钢管外径极限偏差表2 钢管壁厚极限偏差公称外径D 极限偏差钢管公称壁厚l 极限偏差 D<60.3 ±0.5 l<3 ±0.3 60.3 D>355.6 ±5%D l>12 +10%l -1.2 3.4冷弯曲试验： 对于外径不大于50mm的镀锌焊接钢管应作冷弯曲试验； 试验方法：弯曲时不带填充物，试样焊缝处置于弯曲方向的最外侧，弯曲半径为钢管公称外径的8倍，当弯曲到90°时，在镀锌钢管表面及焊缝上应无裂 缝和镀锌层剥落现象。 JDG管进场验收标准 1.验收依据 1.1《建筑电气工程施工质量验收规范》GB50303-2002 1.2《北京市建筑工程资料管路规程》DBJ01-51-2003 1.3《电气安装用导管：特殊要求-金属导管》GB/T 14823.1-93 2.产品质量证明文件要求 2.1JDG钢管应有出厂质量证明文件 包括：产品合格证、材质证明书、检测报告 2.2JDG钢管产品合格证、材质证明书、检测报告应为原件，如果是复印件，复印件和原件内容应一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。 3.验收标准 3.1按批查验合格证、材质证明书和检测报告。 材质证明书应注明：a)供方名称，b)需方名称，c)发货时间，d)合同号，e)所用标准号，f)产品名称和尺寸，g)货物重量，h)钢卷批号和钢的牌号，i)标准及检测的各种试验结果，j)发运编号，k)质量检验部门印记； 其中常用钢号的力学性能和化学成份要求见附表1； 3.2外观检查： JDG钢管管材表面有明显的产品标识，金属内、外壁镀层均匀，完好，无剥落、锈蚀等现象；管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷； 检测方法：肉眼观测法，JDG钢管表面的产品标识的分类规则见附表3； 3.3管径、壁厚检验： 现场抽样检测JDG钢管的管径及壁厚； 检测方法：测量钢管的管径和壁厚可采用千分尺或其它具有相应精度的无损检测装置；在对管径和壁厚发生争议时，应以千分尺的测量结果为准。 规格φ16 φ20 φ25 φ32 φ40 φ50 外径D 16 20 25 32 40 50 外径公差 -0.3 -0.3 -0.3 -0.4 -0.4 -0.4 壁厚及公差1.50 ± 0.15 1.60 ± 0.15 1.60 ± 0.15 1.60 ± 0.15 1.60 ± 0.15 1.60 ± 0.15 3.4冷弯曲试验： 对于外径不大于50mm的JDG钢管应作冷弯曲试验； 试验方法：弯曲时不带填充物，试样焊缝处置于弯曲方向的最外侧，弯曲半径为钢管公称外径的6倍，当弯曲到90°时，在镀锌钢管表面及焊缝上应无裂缝和镀锌层剥落现象。 四、镀锌扁钢及圆钢 1.验收依据 1.1《建筑电气工程施工质量验收规范》GB50303-2002 1.2《北京市建筑工程资料管路规程》DBJ01-51-2003 2.产品质量证明文件要求 2.1镀锌扁钢和镀锌圆钢应有出厂质量证明文件 包括：产品合格证、材质证明书 2.2镀锌扁钢和镀锌圆钢产品合格证、材质证明书应为原件，如果是复印件，复印件和原件内容应一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。 2.3镀锌扁钢和圆钢若原厂生产原厂镀锌则只需一份合格证及材质证明；若原厂生产其他厂家镀锌则需原厂钢材合格证、材质证明及镀锌厂家的镀锌合格证、检测报告各一份。 3.验收标准 3.1按批查验合格证和材质证明书。 材质证明书应注明：a)供方名称，b)需方名称，c)发货时间，d)合同号，e)所用标准号，f)产品名称和尺寸，g)货物重量，h)钢卷批号和钢的牌号，i)标准及检测的各种试验结果，j)发运编号，k)质量检验部门印记； 其中常用钢号的力学性能和化学成份要求见附表1； 3.2外观检查： 镀锌层覆盖完整，表面无剥落、锈斑，无砂眼、气泡、裂纹、变形等缺陷，无过度扭曲、弯折变形；但允许有不大的粗糙面和局部的锌瘤存在。 检测方法：对镀锌层的完整、均匀性检测，可取试样在硫酸铜溶液中连续浸渍5次不得变红；其它外观检测可用肉眼观测法； 3.3检测扁钢的宽度、厚度和圆钢的直径 现场抽样检测扁钢的宽度、厚度和圆钢的直径； 检测方法：测量扁钢的宽度、厚度和圆钢的直径可采用千分尺或其它具有相应精度的无损检测装置；在对测量数据发生争议时，应以千分尺的测量结果为准。 常用规格镀锌扁钢的宽度、厚度，镀锌圆钢的直径规格见下表： 未完待续 附表1： Q235B 16MN钢管 L245 L290 Q345钢管的力学性能和化学成份 钢种 力学性能化学成份 屈服强度抗拉强度 伸长 率 C Si Mn S P MPa kg/mm2MPa kg/mm2min不大于不大于 不大 于 Q215A Q215B 21522335-41034-42310.09-0.150.030.25-0.55 0.050 0.045 0.045 Q235A Q235B Q235C Q235D 23524375-46038-4726 0.14-0.22 0.12-0.20 ≤0.18 ≤0.17 0.30 0.30-0.65 0.30-0.70 0.35-0.80 0.35-0.80 0.50 0.45 0.40 0.035 0.045 0.045 0.040 0.035 16Mn(Q345B)34535510-60051.60220.12-0.200.20-0.55 1.2-1.60.0450.045 X4228929.541342.10.28- 1.250.0300.030 X5235836.545546.40.30- 1.350.0300.030 X5638639.448949.90.26- 1.350.0300.030 X6041342.151752.70.26- 1.350.0300.030 X6544845.753054.00.26- 1.400.0300.030 X7048249.256557.60.26- 1.400.0300.030 L245245415210.26 1.150.0300.030 L290290415210.28 1.250.0300.030 L360360460190.3 1.250.0300.030 附表2： 管材种类公称口径外径壁厚内径 焊接钢管（SC） 15 20.75 2.5 15.75 20 26.25 2.521.25 25 32.00 2.527.00 32 40.75 2.535.75 40 46.00 2.541.00 50 58.00 2.553.00 70 74.00 3.0 68.00 80 86.50 3.0 80.50 100 112.00 3.0 106.00 水煤气钢管（RC） 15 21.25 2.75 15.75 20 26.75 2.75 21.25 25 33.50 3.25 27.00 32 42.25 3.25 35.75 40 48.00 3.50 41.00 50 60.00 3.50 53.00 70 75.50 3.75 68.00 80 88.50 4.00 80.50 100 114.00 4.00 106.00 125 140.00 4.50 131.00 150 165.00 4.50 156.00 附表3： 导管标识的分类规则 1.强制性标志数码 金属导管，用一个数码表示机械性能，标识应符合表A1的规定。 绝缘和复合导管用三个数码表示，第一个数码表示机械性能，第二、第三个数字表示温度等级，标识应符合表A1、表A2的规定。 表A1 表A2 机械性能等级数码表示温度等级数码表示受很小应力 1 -5℃05 受小机械应力 2 -25℃25 受中等机械应力 3 -45℃45 受大机械应力 4 ＋90℃90 受很大机械应力 5 ＋90℃/-25℃95 2.附加标志数码 附加标志用以表示除机械性能、温度等级以外的性能，它们应紧跟在A1所要求的标志数码之后，且用“/”将其分开。 附加标记由7个数码组成，如果没有某项附加性能时，该项数码用“0”代替。 附加标记按表A3、A4、A5、A6、A7、A8和A9表示。 表A3 表A4 可弯曲性数码表示电性能数码表示刚性导管 1 有电气连续性 1 可弯曲导管 2 作附加绝缘 2 自恢复导管 3 有电气连续性又可作 附加绝缘3 柔性导管 4 表A5 表A6 第四个附加数码：防异物侵入第三个附加数码：防入水 防入水性数码表示防异物侵入数码表示 防喷雾 3 防大于2.5mm物体侵入 及防鼠3 防溅水 4 防喷水 5 防大于1mm物体侵入与 防白蚁4 防浪涌 6 防浸水7 防尘侵入 5 防潜水8 不透灰尘（或尘密型） 6 表A7 表A8 第六个附加数码：防太阳辐射第五个附加数码：防腐蚀 导管防腐蚀性程度数码表示防太阳辐射性数码表示内外均低 1 低度防护 1 外中内低 2 中度防护 2 内外均中 3 高度防护 3 外高内低 4 外高内中 5 内外均高 6 注：“内、外”指导管内外层；低、中、高指防护程度。 表A9 第七个附加数码：耐燃性 耐燃性数码表示 非扩燃 1 扩燃 2 3.标志实例 标志“4/100 060”表示有很强的机械应力，内外壁有高度防腐蚀性的刚性金属导管。 标志“390/225 503”表示有中等机械应力，温度等级为＋90℃，适用于作附加绝缘，且有防喷水、防尘、高防太阳辐射能力的可弯曲的绝缘导管或复合导管。 一、镀锌钢管规格、外形及重量 （一）、镀锌钢管规格必须符合下表规定: （二）、外形及重量 1、通常长度 镀锌钢管的长度为6m，每批允许体重量不大于总重量5%，长度不小于2m的短尺钢管。 2、定尺长度 镀锌钢管的主尺长度应在通常长度范围内其长度允许偏差为+20mm。 3、倍尺长度 镀锌钢管的倍尺长度应在通常长度范围内其余长允许偏差为+20mm。每个倍尺应留5mm-10mm的切口余量。 4、弯曲度 镀锌钢管应具有使用性的直度。 5、端头形状 镀锌钢管的两端应在镀锌前与钢管轴线切成直角，切口内外毛刺高度均不得大于。 6、交货重量 镀锌钢管以实际重量交货。 7、标记 镀锌钢管应注明国标标准编号和尺寸及厂家名称。 二、镀锌钢管质量技术要求： 1、牌号和化学成份 镀锌钢管用钢的牌号和化学成分应符合GB-3092所规定的黑管用钢的牌号和化学成份。 2、制造方法 黑管的制造方法（炉焊或电焊）由制造厂选择，镀锌采用热浸镀锌法。 3、交货状态 镀锌钢管以不带螺纹交货。 4、螺纹及管接头 （1）带螺纹交货的镀锌钢管，螺纹应在镀锌后车制。螺纹应符合YB822的规定。 （2）钢制管接头应符合YB238的规定，可铸铁管接头应符合YB230的规定。 5、力学性能 钢管镀锌前的力学性能应符合GB3092的规定。 6、镀锌层的均匀性 镀锌钢管应做镀锌层均匀性的试验，钢管试样在硫酸铜溶液中连续浸渍5次不得变红。 7、冷弯曲试验 公称口径不大于50mm的镀锌钢管应做冷弯曲试验。弯曲角度为90。，弯曲半径为外径的8倍。试验时不带填充物，试样焊缝处应置于弯曲方向的外侧或上部。试验后，试样上不应有裂缝及锌层剥落现象。 8、水压试验 水压试验应在黑管进行，也可用涡流探伤代替水压试验。试验压力及涡流探伤对比试样尺寸应符合国标GB3092的规定。 9、表面质量 镀锌钢管的内外表面应有完整层，不得有未镀上锌的黑斑和气泡存在。允许有不大的粗糙面和局部的锌瘤存在。 10、镀锌层重量 镀锌层重量平均值应不小于500g/㎡，其中任何一个试样不得小 { 1范围 主题内容 本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等 的焊接要求以及质量保证措施。 1. 2适用范围 本标准适用于电子电气产品的焊接和检验。 2引用文件 ？ GB 3131-88锡铅焊料 GB 9491-88锡焊用液态焊剂(松香基) QJ 3012-98电子电气产品元器件通孔安装技术要求 QJ 165A-95电子电气产品安装通用技术要求 QJ 2711-95静电放电敏感器件安装工艺技术要求 3定义 3. 1 MELF metal electrode leadless face $ MELF是指焊有金属电极端面，作端面焊接的元器件。 4 一般要求 4. 1环境要求 环境条件按QJ 165A中3. 1. 4条要求执行。 4.1.2焊接场所所需工具及设备应保持清洁整齐。在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。 4. 2工具、设备及人员要求 4. 2. 1工具 @ 电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士 5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。 4. 2. 2设备 4. 2. 2. 1波峰焊设备 波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士℃，并具有排气系统。4.2.2.2再流焊设备 再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。 4. 2. 3人员 操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。 《 镀锌钢管理论重量 规格外径mm 壁厚mm 最小壁厚 mm 焊管（6米定尺）镀锌管(6米定尺）米重kg 根重kg 米重kg 根重kg 公称内径英寸 DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14 DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56 DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32 DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36 DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60 DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64 DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21 DN80 3 88.9 4.0 8.38 50.28 8.88 53.28 DN100 4 114.3 4.0 10.88 65.28 11.53 69.18 DN125 5 140 4.5 15.04 90.24 15.942 98.65 DN150 6 168.3 4.5 18.18 109.08 19.27 115.62 DN200 8 219.1 6.0（焊管）31.53 189.18 DN200 8 219.1 6.5（热镀 锌） 36.12 216.72 保温立方100M/立方 规格20mm 30mm 50mm 25 0.3 0.55 1.24 28 0.32 0.58 1.29 34 0.35 0.63 1.39 38 0.38 0.67 1.46 43 0.73 1.53 48 0.44 0.76 1.62 60 0.59 0.89 1.81 76 0.63 1.04 2.07 89 0.71 1.17 2.28 108 0.84 1.35 2.57 114 0.88 1.42 2.69 133 1 1.29 3 159 1.17 1.85 3.42 165 1.21 1.91 3.51 219 1.56 2.43 4.39 273 1.9 2.95 5.27 手工焊接技术要求规范 1、目的 规范在制品加工中手工焊接操作，保证产品质量。 2、适用范围 生产车间需进行手工焊接的工序及补焊等操作。 3、手工焊接使用的工具及要求 3.1 焊锡丝的选择： 直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接； 直径为0.6mm或0.7mm的焊锡丝，用于超小型电子元件焊接。 3.2烙铁的选用及要求： 3.2.1 电烙铁的功率选用原则： 1) 焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用20W内热式电 烙铁。 2) 焊接较粗导线及同轴电缆时，考虑选用50W内热式电烙铁。 3) 焊接较大元器件时，如金属底盘接地焊片，应选100W以上的电烙铁。 3.2.2 电烙铁铁温度及焊接时间控制要求： 1) 有铅恒温烙铁温度一般控制在280~360C之间，缺省设置为330± 10C, 焊接 时间需小于3秒。焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝 焊接。部分元件的特殊焊接要求： SMD器件：焊接时烙铁头温度为：320± 10C ;焊接时间：每个焊点1~3 秒。 拆除元件时烙铁头温度：310~350C (注：根据CHIP件尺寸不同请 使用不同的烙铁嘴。) DIP器件：焊接时烙铁头温度为：330± 5C；焊接时间：2~3秒 注：当焊接大功率(TO-220、TO-247、TO-264等封装)或焊点与大铜箔相 连，上述温度无法焊接时，烙铁温度可升高至360C，当焊接敏感怕 热零件(LED CCD传感器等)温度控制在260~300C。 2) 无铅制程 无铅恒温烙铁温度一般控制在340~380C之间，缺省设置为360± 10 C,焊接时间小于 3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。 3.2.3电烙铁使用注意事项： 1) 电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断， 缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被严重氧化后很难再 上锡。 2) 手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地， 防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。电烙铁绝缘电阻应 大于10MQ，电源线绝缘层不得有破损。 3) 将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地 电阻值稳定显示值应小于3Q;否则接地不良。 4) 烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护，长时 间不用必须关闭电源防止空烧，下班后必须拔掉电源。 5) 烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部 位。支架上的清洁海绵加适量清水，使海绵湿润不滴水为宜。 3.3手工焊接所需的其它工具： 1) 镊子：端口闭合良好，镊子尖无扭曲、折断。 2) 防静电手腕：检测合格，手腕带松紧适中，金属片与手腕部皮肤贴合良好，接地 焊接钢管进场验收标准 1.验收依据 1.1《建筑电气工程施工质量验收规范》GB50303-2002 1.2《北京市建筑工程资料管路规程》DBJ01-51-2003 1.3《建筑电气通用图集》92DQ1 1.4《中华人民共和国石油天然气行业标准》SY/T 5768-1995 2.产品质量证明文件要求 2.1焊接钢管应有出厂质量证明文件 包括：产品合格证、材质证明书 2.2焊接钢管产品合格证、材质证明书应为原件，如果是复印件，复印件和原件内容应一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。 3.验收标准 3.1按批查验合格证和材质证明书。 材质证明书应注明：a)供方名称，b)需方名称，c)发货时间，d)合同号，e)所用标准号，f)产品名称和尺寸，g)货物重量，h)钢卷批号和钢的牌号，i)标准及检测的各种试验结果，j)发运编号，k)质量检验部门印记； 其中常用钢号的力学性能和化学成份要求见附表1； 3.2外观检查： 焊接钢管内外无严重锈蚀，钢管无压扁，内外壁表面光洁，无毛刺、裂纹、变形等缺陷； 检测方法：肉眼观测法； 3.3管径、壁厚检验： 现场抽样检测焊接钢管的管径及壁厚； 检测方法：测量钢管的管径和壁厚可采用千分尺或其它具有相应精度的无损检测装置；在对管径和壁厚发生争议时，应以千分尺的测量结果为准。 常用规格的焊接钢管管径和壁厚数据见附表2；管径和壁厚的极限偏差分别见表1和表2； 3.4弯曲试验： 对于外径小于60.3mm的焊接钢管应作钢管弯曲试验； 试验方法：钢管弯曲试样应从表面无缺陷的钢管上截取，弯曲时不带填充物，焊缝置于弯曲最外侧，弯曲半径为钢管公称外径的6倍，当弯曲到90°时，在钢管表面及焊缝上应无裂缝和焊缝开裂。 3.5压扁试验： 对于外径大于60.3mm的焊接钢管应作钢管压扁试验； 试验方法：钢管压扁试样应从钢管的管端截取，试样最小长度为50mm，焊 镀锌钢管质量标准要求 一、镀锌钢管规格、外形及重量 （二）、外形及重量 1、通常长度 镀锌钢管的长度为6m，每批允许体重量不大于总重量5%，长度不小于2m的短尺钢管。 2、定尺长度 镀锌钢管的主尺长度应在通常长度范围内其长度允许偏差为+20mm。 3、倍尺长度 镀锌钢管的倍尺长度应在通常长度范围内其余长允许偏差为+20mm。每个倍尺应留5mm-10mm的切口余量。 4、弯曲度 镀锌钢管应具有使用性的直度。 5、端头形状 镀锌钢管的两端应在镀锌前与钢管轴线切成直角，切口内外毛刺高度均不得大于0.5mm。 6、交货重量 镀锌钢管以实际重量交货。 7、标记 镀锌钢管应注明国标标准编号和尺寸及厂家名称。 二、镀锌钢管质量技术要求： 1、牌号和化学成份 镀锌钢管用钢的牌号和化学成分应符合GB-3092所规定的黑管用钢的牌号和化学成份。 2、制造方法 黑管的制造方法（炉焊或电焊）由制造厂选择，镀锌采用热浸镀锌法。 3、交货状态 镀锌钢管以不带螺纹交货。 4、螺纹及管接头 （1）带螺纹交货的镀锌钢管，螺纹应在镀锌后车制。螺纹应符合YB822的规定。 （2）钢制管接头应符合YB238的规定，可铸铁管接头应符合YB230的规定。 5、力学性能 钢管镀锌前的力学性能应符合GB3092的规定。 6、镀锌层的均匀性 镀锌钢管应做镀锌层均匀性的试验，钢管试样在硫酸铜溶液中连续浸渍5次不得变红。 7、冷弯曲试验 公称口径不大于50mm的镀锌钢管应做冷弯曲试验。弯曲角度为90。，弯曲半径为外径的8倍。试验时不带填充物，试样焊缝处应置于弯曲方向的外侧或上部。试验后，试样上不应有裂缝及锌层剥落现象。 8、水压试验 1范围 1.1主题内容 本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等 的焊接要求以及质量保证措施。 1. 2适用范围 本标准适用于电子电气产品的焊接和检验。 2引用文件 GB 3131-88锡铅焊料 GB 9491-88锡焊用液态焊剂(松香基) QJ 3012-98电子电气产品元器件通孔安装技术要求 QJ 165A-95电子电气产品安装通用技术要求 QJ 2711-95静电放电敏感器件安装工艺技术要求 3定义 3. 1 MELF metal electrode leadless face MELF是指焊有金属电极端面，作端面焊接的元器件。 4 一般要求 4. 1环境要求 4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。 4.1.2焊接场所所需工具及设备应保持清洁整齐。在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。 4. 2工具、设备及人员要求 4. 2. 1工具 电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。 4. 2. 2设备 4. 2. 2. 1波峰焊设备 波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士5.5℃，并具有排气系统。 4.2.2.2再流焊设备 再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。 4. 2. 3人员 操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。 4. 3焊点 4. 3. 1外观 4.3.1.1 焊点表面应无气孔、非晶态，以及有连续良好的润湿。焊点不应露出基底金属、不应有锐边、拉尖、焊剂残渣以及夹杂。与邻近导电通路之间焊料不应出现拉丝、桥接等现象。 焊接钢管进场验收标准 焊接钢管进场验收标准 1.验收依据 1.1《建筑电气工程施工质量验收规范》GB50303-2002 1.2《北京市建筑工程资料管路规程》DBJ01-51-2003 1.3《建筑电气通用图集》92DQ1 1.4《中华人民共和国石油天然气行业标准》SY/T 5768-1995 2.产品质量证明文件要求 2.1焊接钢管应有出厂质量证明文件 包括：产品合格证、材质证明书 2.2焊接钢管产品合格证、材质证明书应为原件，如果是复印件，复印件和原件内容应一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。 3.验收标准 3.1按批查验合格证和材质证明书。 材质证明书应注明：a)供方名称，b)需方名称，c)发货时间，d)合同号，e)所用标准号，f)产品名称和尺寸，g)货物重量，h)钢卷批号和钢的牌号，i)标准及检测的各种试验结果，j)发运编号，k)质量检验部门印记； 其中常用钢号的力学性能和化学成份要求见附表1； 3.2外观检查： 焊接钢管内外无严重锈蚀，钢管无压扁，内外壁表面光洁，无毛刺、裂纹、变形等缺陷； 检测方法：肉眼观测法； 3.3管径、壁厚检验： 现场抽样检测焊接钢管的管径及壁厚； 检测方法：测量钢管的管径和壁厚可采用千分尺或其它具有相应精度的无损检测装置；在对管径和壁厚发生争议时，应以千分尺的测量结果为准。 常用规格的焊接钢管管径和壁厚数据见附表2；管径和壁厚的极限偏差分别见表1和表2； 表1 钢管外径极限偏差表2 钢管壁厚极限偏差公称外径D 极限偏差钢管公称壁厚l 极限偏差 D<60.3 ±0.5 l<3 ±0.3 60.3 镀锌钢管质量标准要求 图纸用料：热镀锌管：DN25~DN100，热镀锌无缝管：φ108×4，φ159×5一、镀锌钢管规格、外形及重量 （一）、镀锌钢管规格必须符合下表规定: （二）、外形及重量 1、通常长度 镀锌钢管的长度为6m，每批允许体重量不大于总重量5%，长度不小于2m的短尺钢管。 2、定尺长度 镀锌钢管的主尺长度应在通常长度范围内其长度允许偏差为+20mm。 3、倍尺长度 镀锌钢管的倍尺长度应在通常长度范围内其余长允许偏差为+20mm。每个倍尺应留5mm-10mm的切口余量。 4、弯曲度 镀锌钢管应具有使用性的直度。 5、端头形状 镀锌钢管的两端应在镀锌前与钢管轴线切成直角，切口内外毛刺高度均不得大于0.5mm。 6、交货重量 镀锌钢管以实际重量交货。 7、标记 镀锌钢管应注明国标标准编号和尺寸及厂家名称。 二、镀锌钢管质量技术要求： 1、牌号和化学成份 镀锌钢管用钢的牌号和化学成分应符合GB-3092所规定的黑管用钢的牌号和化学成份。 2、制造方法 黑管的制造方法（炉焊或电焊）由制造厂选择，镀锌采用热浸镀锌法。 3、交货状态 镀锌钢管以不带螺纹交货。 4、螺纹及管接头 （1）带螺纹交货的镀锌钢管，螺纹应在镀锌后车制。螺纹应符合YB822的规定。 （2）钢制管接头应符合YB238的规定，可铸铁管接头应符合YB230的规定。 5、力学性能 钢管镀锌前的力学性能应符合GB3092的规定。 6、镀锌层的均匀性 镀锌钢管应做镀锌层均匀性的试验，钢管试样在硫酸铜溶液中连续浸渍5次不得变红。 7、冷弯曲试验 公称口径不大于50mm的镀锌钢管应做冷弯曲试验。弯曲角度为90。，弯曲半径为外径的8倍。试验时不带填充物，试样焊缝处应置于弯曲方向的外侧或上部。试验后，试样上不应有裂缝及锌层剥落现象。 电气管材进场检验办法 1、管材： （1）PE型半硬绝缘导管： 1）凡所使用的绝缘导管，其材质均应具有阻燃、耐冲击并符合华北标办图集的有关要求，并有产品合格证和检定检验报告单。 2）管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。 3）所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，应使用配套的阻燃制品。 4）可弯曲PE绝缘导管按照GB/T14823.4-93的标准规定：φ16mm：外径公差±0.3mm，壁厚为 2.65mm；φ20mm：外径公差±0.3mm，壁厚为2.95mm；φ25mm：外径公差±0.4mm，壁厚为3.35mm；φ32mm：外径公差±0.4mm，壁厚为 3.85mm；φ40mm：外径公差±0.4mm，壁厚为4.40mm 。 5）可弯曲PE绝缘导管进场简单检验：取可弯曲PE绝缘导管200mm 的样品放在压力试验机上加压750N的压力（73.5Kg）30S后去掉压力，15min后检查压扁部位的外径，不大于原外径的10%，并无裂痕为合格材料（测试材料在室温下10h后进行）。 （2）PVC型刚性绝缘电线导管： 1）阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证。 2）阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。暗 敷设如设计无要求均应使用中型以上导管。 3）所用绝缘导管附件与配件必须符合规范要求，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。 4）刚性PVC绝缘导管按照GB/T14823.2-93的标准规定：φ16mm：外径公差±0.3mm，轻型管壁厚为1.15mm，中型管壁厚为1.5mm，重型管壁厚为1.9mm；φ20mm：外径公差±0.3mm，轻型管壁厚为1.3mm，中型管壁厚为 1.55mm，重型管壁厚为 2.1mm；φ25mm：外径公差±0.4mm，轻型管壁厚为1.45mm，中型管壁厚为1.8mm，重型管壁厚为2.2mm；φ32mm：外径公差±0.4mm，轻型管壁厚为1.7mm，中型管壁厚为2.1mm，重型管壁厚为2.7mm；φ40mm：外径公差±0.5mm，轻型管壁厚为2.1mm，中型管壁厚为2.3mm，重型管壁厚为2.8mm；φ50mm 外径公差±0.6mm，轻型管壁厚为2.45mm，中型管壁厚为2.85mm，重型管壁厚为3.4 mm；φ63mm外径公差±0.6mm，轻型管壁厚为3.0mm。5）刚性PVC绝缘导管进场简单检验：取刚性PVC绝缘导管200mm的样品放在压力试验机上加压750N的压力（73.5Kg）去掉压力后，1min 后检查压扁部位的外径，不大于原外径的10%，并无裂痕为合格材料（测试材料在室温下10h后进行）。 （3）钢管 1）焊接钢管壁厚应大于2mm，壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。 2）镀锌管的钢管外表镀锌层完整无脱落现象，壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。 焊接技术规范 3.1焊接前准备工作 2.2.2焊工必须掌握焊接技术理论和实际操作技能，并取得国家劳动部门颁发的焊工操作证书。 2.2.3焊工除具备必须的理论知识和实际操作能力外，还应具备良好的职业素养，能切实遵守各项制度的规定，并认真进行焊接质量自检。 3.1.1在焊工上岗作业前，分包商应对其进行培训和考核，考核内容包括：做2块氩弧焊、电弧焊试样进行评定，合格后按电弧焊点焊、电弧焊连续焊、氩弧焊连续焊、氩弧焊及电弧焊连续焊规定四类焊接作业许可范围，严禁越类施焊。3.1.2分包商应做好上述焊工培训和考核记录，并报总包商审批。 3.1.3检查材料的表面质量，如保护膜或镀层是否无划伤、碰伤，外表面是否无锈蚀、色泽是否正常等，不合格的料件严禁进入下道工序，并做好检查记录。3.1.4检查料件外形及尺寸是否符合要求，如平整度、长度及对角线尺寸、断面尺寸、变形等，不合格的料件严禁进入下道工序，并做好检查记录。 3.1.5焊接前对所需焊接部位进行细致统筹，认真辨认，开好坡口，清理焊接区域，预先需要矫正的材料应处理得当，保证矫正时不破坏材料。 3.1.6槽体焊接坡口要求：为保证槽体焊缝质量，槽体对接焊缝采用两面焊接，外面采用钨极氩弧焊，内面采用手工电弧焊，故要求开X型坡口，采用手执砂轮机磨制坡口。 3.1.7仔细检查调试焊机，工装夹具，做好焊接防护措施，保证焊接安全及材料外形、表面质量在焊接时不被损坏。 3.1.8在材料上正确划定焊接工艺基准线。 3.1.9准备好焊接平台。 3.1.10在安装现场的焊接作业属特种作业管理的范畴，必须提前在总包商项目部办理动火作业审批手续；若是高处焊接作业，则还应遵守登高作业的相关规定。 3.1焊接 3.2.1焊接前应再次对构件进行校正，按2.2.4、要求进行。 焊接钢管的验收标准 1 验收 1.1 焊接钢管的质量检查和验收，应由供方技术质量监视部门停止。 1.2 供方必需保证交货焊接钢管契合相应产品规范的规则。需方有权按相应产品规范停止检查和验收。 1.3 焊接钢管应成批提交验收，组批规则应契合相应产品规范的规则。 1.4 焊接钢管的检验项目、取样数量、取样部位和实验办法，按相应产品规范的规则。 经需方同意，热轧无缝焊接钢管可按轧制根数组批取样。 1.5 焊接钢管实验结果，某一项不契合产品规范的规则时，应将不合格者挑出，并从同一批焊接钢管中，任取双倍数量的试样，停止不合格项目的复验。 复验结果（包括该项目实验所请求的任一指标）不合格，则该批焊接钢管不得交货。 下列检验项目，初验不合格时，不允许停止复验： a. 低倍组织中有白点； b. 显微组织。 1.6 复验结果不合格（包括初验结果显微组织不合格，不允许复验的项目）的焊接钢管，供方可逐根提交验收；或重新停止热处置（重新热处置次数不得超越二次），以新的一批提出验收。 1.7 如产品规范未作特殊规则，焊接钢管的化学成分按熔炼成分停止验收。 2 标志 2.1 外径不小于36mm的焊接钢管及截面周长不小于150mm的异型焊接钢管，应在每根焊接钢管一端的端部有喷印、盖印、滚印、钢印或粘贴印记。印记应明晰明显，不易零落。印记应包括钢的牌号、产品规格、产规范号和供方印记或注册商标。合金钢焊接钢管应在钢的牌号后印有炉号、批号。地质、石油用焊接钢管的管接头，应有牌号或钢级的标志。左螺纹的车螺纹焊接钢管，应在规范号后印有“左”字。低压流体保送用焊接焊接钢管和镀锌焊接焊接钢管、电线套管、普通用处的电焊焊接钢管、异型断面焊接焊接钢管、复杂断面的异型无缝焊接钢管，可不在每根焊接钢管上打印记。 2.2 外径小于36mm的焊接钢管和截面周长小于150mm的异型焊接钢管，可不打印记。 2.3 成捆包装的每捆焊接钢管上，应挂有不少于2个标牌（每根焊接钢管上有印记的可挂1个标牌）。标牌上应注明：供方印记或注册商标、钢的牌号（产品规范未规则按炉号交货者除外）、批号、合同号、产品规则、产品规范号、重量或根数、制造日期和供方技术监视部门的印记。 2.4 容器包装的焊接钢管及管接头，在容器内应附1个标牌。在容器外端面上，也应挂上1个标牌。标牌上的内容应契合 3.3的规则。 2.5 对焊接钢管标志如有增减要求的，在产品标准中加以规定，或经供需双方协议 详情请参考:https://www.360docs.net/doc/369054005.html, 1.1主题内容 本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等 的焊接要求以及质量保证措施。 1. 2适用范围 本标准适用于电子电气产品的焊接和检验。 2引用文件 GB 3131-88锡铅焊料 GB 9491-88锡焊用液态焊剂(松香基) QJ 3012-98电子电气产品元器件通孔安装技术要求 QJ 165A-95电子电气产品安装通用技术要求 QJ 2711-95静电放电敏感器件安装工艺技术要求 3定义 3. 1 MELF metal electrode leadless face MELF是指焊有金属电极端面，作端面焊接的元器件。 4 一般要求 4. 1环境要求 4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。 4.1.2焊接场所所需工具及设备应保持清洁整齐。在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。 4. 2工具、设备及人员要求 4. 2. 1工具 电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士 5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。 4. 2. 2设备 4. 2. 2. 1波峰焊设备 波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士5.5℃，并具有排气系统。 4.2.2.2再流焊设备 再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。 4. 2. 3人员 操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。 4. 3焊点 4. 3. 1外观 4.3.1.1 焊点表面应无气孔、非晶态，以及有连续良好的润湿。焊点不应露出基底金属、不应有锐边、拉尖、焊剂残渣以及夹杂。与邻近导电通路之间焊料不应出现拉丝、桥接等现 焊接钢管施工方案 钢管安装前，对进入现场的钢管必须检查验收。检查钢管是否有合格证，无合格证者不得进入施工现场。对钢管几何尺寸、外防腐进行检查，几何尺寸不合格和外防腐破损的与业主联系进行返修。返修合格后进入现场。焊接人员必须具有锅炉压力容器焊工合格证。钢管吊装时严禁破坏防腐层，采用尼龙编织带吊装。 管道安装前，管节应逐根测量、编号，宜选用管径相差最小的管节组对焊接。管节组成管段下管时，管段的长度、吊距，应根据管径、壁厚及下管方法确定。 （1）、接口焊接 钢管部分采用先在槽边进行组焊，将三节管组装焊接后再进行下管组装的方法，钢管吊装用25T吊车。本工程钢管安装采用现场手工电弧焊接，双面焊形式，坡口形式为“V”型坡口，管节焊接前先修口，端面的坡口角度、钝边、间隙等要满足规范要求，不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。纵向焊缝放在管道中心垂线上半圆的45度左右处。对口时外壁齐平，错口偏差不大于2mm，焊缝的宽度及加强高满足设计图纸要求。先在管外多层焊接，然后在管内清根进行管内焊接。管道任何位置不得有十字形焊缝。两管节对焊时，纵缝相错间距不得小于300mm。弯管起弯点至接口的距离不得小于管径，且不得小于100mm。 管道上开孔应符合下列规定： ○1、不得在钢管的纵向、环向焊缝处开孔； ○2、管道任何位置不得开方孔； ~ ○3、不得在短节上或管件上开孔。 焊接时不得在钢管上引弧，弧坑必须填满，焊接层数3-4层，焊完后清理焊缝处熔渣及飞溅并按规定进行外观检查，不得有表面气孔、焊瘤、夹渣、浇穿、溶合性飞溅、表面凹陷，弧坑等现象。 钢制插口安装前，由Φ10止胶钢筋后沿测量60+2-0mm，在管身画安装红线，与之连接的预应力管承口深度宜为190mm左右。钢制承插口安装时，加强用手锤及扁铲均匀捣入胶圈的工艺，严格注意不得损伤胶圈。钢制承插口与混凝土管连接处，经监理工程师检验合格后，用水泥砂浆将接口间隙封堵并抹平。 除快速排气阀外，各种蝶阀、沉降观测设备等设施应在钢管段施工时一并安装，各种阀井在钢管安装后及时砌筑，各种永久及临时进人孔在内防腐施工完毕后及时封堵。 钢管安装完毕后，平面轴线位置偏差允许值为30mm，高程差允许值为±20mm。 （2）焊缝检验 ○1、焊接完成后的每条焊缝都要进行外观检查，检查的标准如下表所示： 工程材料验收标准 （安装工程） 编制单位：安装公司工程部编制日期：2014年6月25日 建筑工程材料验收控制标准 目录 第一部分通用类3 第一章管材3 1.1 焊管、镀锌管3 1.2 无缝钢管3 第二章型材4 2.1 角钢4 2.2 钢板6 2.3 槽钢7 第二部分电气类8 第一章主材8 1.1 镀锌扁钢8 1.2 PVC管9 1.3 桥架9 1.4 金属软管11 1.5 电线、电缆11 1.6 灯具15 1.7 配电箱15 1.8 母线槽16 1.9 开关、插座、接线盒16 1.10 灯座17 1.11 防火包17 第二章辅材17 2.1 防水胶布17 2.2 电焊条17 2.3 黑胶布18 2.4 PVC胶粘剂18 2.5 铜线鼻子18 2.6 压线帽19 第三部分给排水19 第一章主材19 1.1 AGR管19 1.2 柔性接口铸铁管20 1.3 灰铸铁管21 1.4 PP-R管21 1.5 给水衬塑复合钢管23 1.6 PVC－U管23 1.7 铜管24 1.8 薄壁不锈钢管25 1.9 PE给水管26 1.10 地漏28 1.11 法兰28 1.12 卫生陶瓷29 1.13 给水水箱31 1.14 水表31 1.15 臭氧消毒器33 1.16 水流指示器33 1.17 蝶阀33 1.18 截止阀33 1.19 减压阀34 1.20 浮球阀35 1.21 球阀35 1.22 闸阀36 第二章辅材37 2.1 PVC－U管件37 2.2 灰口铸铁管件38 2.3 柔性铸铁管件39 第四部分采暖与通风空调39 第一章主材39 1.1 PE－RT管39 1.2 PE－X管40 1.3 PB管41 1.4 玻璃钢风管42 1.6 波纹金属软管44 1.7 苯板45 1.8 挤塑板风管45 1.9 风口46 1.10 消声器47 1.11 散热器47 1.12 换热器48 1.13 冷却塔48 1.14 轴流风机49 1.15 直燃机组49 1.16 排烟防火阀50 1.17 调节阀50 1.18 通风蝶阀51 1.29 风机盘管51 精心整理 镀锌钢管验收标准及质量检验方法 1．化学成分分析： 化学分析法、仪器分析法（红外C—S仪、直读光谱仪、zcP等）。 ①红外C—S仪：分析铁合金，炼钢原材料，钢铁中的C、S元素。 ②直读光谱仪：块状试样中的C、Si、Mn、P、S、Cr、Mo、Ni、Cn、A1、W、V、Ti、B、Nb、As、Sn、Sb、Pb、Bi ③N—0仪：气体含量分析N、O。 2．钢管几何尺寸及外形检查： ①钢管壁厚检查：千分尺、超声测厚仪，两端不少于8点并记录。 ②钢管外径、椭圆度检查：卡规、游标卡尺、环规，测出最大点、最小点。 ③钢管长度检查：钢卷尺、人工、自动测长。 ④钢管弯曲度检查：直尺、水平尺（1m）、塞尺、细线测每米弯曲度、全长弯曲度。 ⑤钢管端面坡口角度和钝边检查：角尺、卡板. 3．钢管表面质量检查：100% ①人工肉眼检查：照明条件、标准、经验、标识、钢管转动。 ②无损探伤检查： a.?超声波探伤UT： 对于各种材质均匀的材料表面及内部裂纹缺陷比较敏感。 标准：GB/T5777-1996?级别：C5级 b.?涡流探伤ET：（电磁感应） 主要对点状（孔洞形）缺陷敏感。标准：GB/T7735-2004? 级别：B级 c.?磁粉MT和漏磁探伤： 磁力探伤，适用于铁磁性材料的表面和近表面缺陷的检测。? 标准：GB/T12606-1999?级别：?C4级 d.?电磁超声波探伤： 不需要耦合介质，可以应用于高温高速，粗燥的钢管表面探伤。 e.?渗透探伤： 荧光、着色、检测钢管表面缺陷。 4．钢管理化性能检验： ①拉伸试验：测应力和变形，判定材料的强度（YS、TS）和塑性指标（A、Z） 纵向，横向试样管段、弧型、圆形试样（￠10、￠12.5）? 小口径、薄壁大口径、厚壁定标距。 注：试样断后伸长率与试样尺寸有关?GB/T1760 ②冲击试验：CVN、缺口C型、V型、功J?值J/cm2 标准试样10×10×55（mm）非标试样5×10×55（mm） ③硬度试验：布氏硬度HB、洛氏硬度HRC、维氏硬度HV等 ④液压试验：试验压力、稳压时间、?p=2Sδ/D 焊接工艺规范 1、范围 本标准规定了焊接工艺的技术要求。 2、人员资格 2.1焊工必须经专门的理论学习和实际操作培训，经考试合格取得有关部门颁发证书，方可担任焊接工作。 2.2对中断焊接工作六个月以上的焊工，必须重新考核。 2.3焊工在施焊前应认真熟悉图纸和焊接工艺。 2.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。 2.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。 3、焊接设备 3.1应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。 3.2每台焊接设备都应有接地装置，并可靠接地。 3.3焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。 4、焊接材料 4.1焊接材料（焊条、焊丝等）应为进货验收合格品。对材质有怀疑时，应进行复验，合格后才能使用。 4.2焊前应根据焊条使用说明的规定对焊条进行烘干处理。 4.3烘干后的焊条应放入100～150℃的保温箱（筒）内，随用随取。低氢型焊条一般在常温下超过四小时应重新烘干。重新烘干次数不应超过三次。 5、焊前准备 5.1坡口加工 5.1.1材料为碳素钢和碳锰钢（标准抗拉强度≤540MPa）的坡口可采用冷加工或热加工方法制备。 5.1.2碳锰钢（标准抗拉强度＞540MPa）、铬钼低合金钢和高合金钢宜采用冷加工法。若采用热加工方法，对影响焊接质量的表面淬硬层，应用冷加工方法 去除。 5.2焊接坡口应符合图样规定。 5.3焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。 5.4焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。 5.5焊接环境 焊接环境只有在满足下列情况时才允许施焊。 a）风速：气体保护焊时≤2m/s，其它焊接方法≤10m/s； b）相对湿度≤90%。 c）焊件温度高于-10℃。 5.6预热 5.6.1对碳钢和低合金钢，当焊件温度低于0℃时，应在始焊处100mm宽度范围内预热至15℃以上。 常用钢焊接时预热温度参考表如下 5.6.2采取局部预热时，预热的范围为焊缝两侧各不小于焊件厚度的3倍，且不小于100mm。 5.6.3不同钢号相焊时，按预热温度要求较高的钢号选取预热温度。 5.6.4需要预热的焊件,在整个焊接过程中应不低于预热温度。 5.6.5采用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，应按6.6.1～ 6. 6.3的要求进行预热。 5.7定位焊 5.7.1定位焊使用的焊接材料应与施焊时采用的焊接材料牌号相同。 焊接技术标准规范 1范围 1.1主题内容 本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等 的焊接要求以及质量保证措施。 1. 2适用范围 本标准适用于电子电气产品的焊接和检验。 2引用文件 GB 3131-88锡铅焊料 GB 9491-88锡焊用液态焊剂(松香基) QJ 3012-98电子电气产品元器件通孔安装技术要求 QJ 165A-95电子电气产品安装通用技术要求 QJ 2711-95静电放电敏感器件安装工艺技术要求 3定义 3. 1 MELF metal electrode leadless face MELF是指焊有金属电极端面，作端面焊接的元器件。 4 一般要求 4. 1环境要求 4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。 4.1.2焊接场所所需工具及设备应保持清洁整齐。在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。禁止在焊接工 位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。4. 2工具、设备及人员要求 4. 2. 1工具 电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。 4. 2. 2设备 4. 2. 2. 1波峰焊设备 波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士5.5℃，并具有排气系统。 4.2.2.2再流焊设备 再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。 4. 2. 3人员 操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。4. 3焊点 GB 50236-97 现场设备、工业管道焊接工程施工及验收规范 1 总则 1.0.1 为了保证工程建设施工现场设备和工业金属管道焊接工程的质量，制订本规范。 1.0.2 本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。 1.0.3 本规范不适用于施工现场组焊的锅炉、压力容器的焊接工程。 1.0.4 焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。 1.0.5 焊接工程施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。 2 通用规定 2.0.1 设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式，并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。 2.0.2 焊接人员及其职责应符合下列规定： 2.0.2.1 焊接技术人员应由中专及以上专业学历,有1年以上焊接生产实践的人员担任。 焊接技术人员应负责焊接工艺评定，编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。 2.0.2.2 焊接质检人员应由相当于中专及以上文化水平,有一定的焊接经验和技术水平的人员担任。 焊接质检人员应对现场焊接作业进行全面检查和控制,负责确定焊缝检测部位,评定焊接质量,签发检查文件,参与焊接技术措施的审定。 2.0.2.3 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任,并应按考核合格项目及权限,从事烛接检测和审核工作。 无损探伤人员应根据焊接质检人员确定的受检部位进行检验,评定焊缝质量,签发检验报告,对外观不符合检验要求的焊缝应拒绝检验。 2.0.2.4 焊工必须按本规范第5章的规定进行考试，合格后方可上岗施焊。 焊工应按规定的焊接作业指导书主焊接技术措施进行施焊，当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。 2.0.2.5 焊接热处理人员应经专业培训。 镀锌钢管质量标准要求 ?一、镀锌钢管规格、外形及重量 （一）、镀锌钢管规格必须符合下表规定: DN 外径（mm）普通钢管加厚钢管 （mm）（in）外径 允许 偏差 壁???? 厚单位重 量 （㎏/m） 壁??? 厚 单位重量 （㎏/m）公称尺寸 （mm） 允许 偏差 公称尺 寸 （mm） 允许 偏差 6 1/8 10 ±.50 ~ 1%2.06 12% ~ 15% 0.39 2.5 +12% ~ 15% 0.46 8 1/4 13.5 2.25 0.62 2.75 0.73 10 3/8 17.0 2.25 0.82 2.75 0.97 15 1/2 21.3 2.75 1.26 3.25 1.45 20 3/4 26.8 2.75 1.63 3.50 2.01 25 1 33.5 3.25 2.42 4.00 2.91 32 11/442.3 3.25 3.13 4.00 3.78 40 11/248.0 3.50 3.84 4.25 4.58 50 2 60.0 3.50 4.88 4.50 6.16 65 21/275.5 3.75 6.64 4.50 7.88 80 3 88.5 4.00 8.34 4.75 9.81 100 4 114.0 4.00 10.85 5.00 13.44 125 5 140.0 4.50 15.04 5.50 18.24 150 6 165.0 4.50 17.81 5.50 21.63 （二）、外形及重量1、??????????????????? 通常长度 ??? 镀锌钢管的长度为6m，每批允许体重量不大于总重量5%，长度不小于2m的短尺钢管。镀锌钢管国标质量标准要求
