分层总和法
基础最终沉降量计算 (1)
定义
地基土层在建筑物荷载作用下，不断产生压缩，直至压缩稳定后地基表面的沉降量称为地基的最终沉降量。
原因
其外因主要是建筑物荷载在地基中产生附加应力；内因是土的碎散性，孔隙发生压缩变形，引起地基沉降。
目的
判断地基变形值是否超出允许的范围，以便在建筑物设计时，采取相应的工程措施，保证建筑物的正常使用。
方法
有关地基沉降量的方法很多，工业与民用建筑中常见的有分层总和法和《规范》法，还有弹性理论法和数值计算法。
基础最终沉降量计算 (2)
分层总和法简介
工程上计算地基的沉降时，在地基可能产生压缩的土层深度内，按土的特性和应力状态的变化将地基分为若干(n)层，假定每一分层土质均匀且应力沿厚度均匀分布，然后对每一分层分别计算其压缩量s i，最后将各分层的压缩量总和起来，即得地基表面的最终沉降量s，这种方法称为分层总和法。
分层总和法的基本思路是：将压缩
层范围内地基分层，计算每一分层的压
缩量，然后累加得总沉降量。
分层总和法有两种基本方法：e~p
曲线法和e～lgp 曲线法。
基础最终沉降量计算 (3)
计算原理
一般取基底中心点下地基附加应力来计算各分层土的竖向压缩量，认为基础的平均沉降量s 为各分层上竖向压缩量D s i 之和，即
几点假设
地基土为一均匀的、等向的半无限空间弹性体；计算部位为基础中心点O 下土柱所受附加应力s z 进行计算；地基土的变形条件为侧限条件；计算深度因工程上附加应力扩散随深度而减少，计算到某一深度（受压层）即可。分层总和法是目前最常用的地基沉降计算方法
1n
i
i s s ==D ∑
计算步骤
1、绘制基础中心下地基的自重应力、附加应力分布曲线，求
2、确定沉降计算深度（压缩下限深度）
如压缩下限下部还有更软的土层，
则计算至该土层底面为止；
如压缩层内部有基岩，则受压层
深度计算至新鲜岩土为为止；
3、分层厚度的确定
，天然土层交界面
及地下水面为特定的分界面。
c s z
s 0.20.1z c z c s s s s ≤??≤?一般土软土
0.4(4)i h b or m ≤基础最终沉降量计算 (4)
基础最终沉降量计算 (5)
4、计算分层沉降量s i
5、最终变形量1211i i i i i i
i
e e s h h e ε-D ==+1
112ci ci i i
p e s s -+=?21212i i i i
zi zi i p p p e p s s -=+D ?
?
?+?D =??
查e ～p 曲线
1
n
i
i s s ==D ∑
计算中的几个问题
1、有相邻荷载作用时，应将相临荷载引起的附加应力叠加到基础自身引起的附加应力中去；
2、有相邻荷载时，我国《建筑地基基础设计规范》规定采用下式确定沉降计算深度：式中，—由计算深度向上取厚度为的土层沉降计算值；
s —计算深度范围内各个分层土的沉降计算值的总和。
具体应用时采用试算法，先假定一个沉降计算深度z n
s 'D 0.025s s
'D ≤z D 基础最终沉降量计算 (6)
【例题】有一矩形基础放置在均质粘土层上，如图所示。基础长度L=10m ，宽度B=5m，埋置深度D=1.5m，其上作用着中心荷载P=10000kN。地基土的重度为20kN/m3，饱和重度21kN/m3，土的压缩曲线如图（b）所示。
若地下水位距基底2.5m
，试求基础中心点的沉降量。
例题 (1)
【解】（1）由L/B=10/5=2<10可知，属于空间问题，且为中心荷载，所以基底压力/接触压力为基底净压力/附加压力为
（2）因为是均质土，且地下水位在基底以下2.5m 处，取分层厚度2.5m
（3）求各分层面的自重应力（注意：从地面算起）并绘分布曲线见图（a ）10000200105
P p kPa LB ===?020020 1.5170p p d kPa
γ=-=-?=020 1.530c d kPa
s γ==?=101020 2.580c c c h kPa
s s γs =+=+?=例题 (2)
（4）求各分层面的竖向附加应力并绘分布曲线见图(a)。该基础为矩形，属空间问题，故应用“角点法”求解。为此，通过中心点将基底划分为四块相等的计算面积，每块的长度L 1=5m ，宽度B 1=2.5m 。中心点正好在四块计算面积的公共角点上，该点下任意深度z i 处的附加应力为任一分块在该点引起的附加应力的4倍，计算结果如下表所示。
323108(219.8) 2.5136c c h kPa
s s γ'=+=+-?=21280(219.8) 2.5108c c h kPa
s s γ'=+=+-?=434136(219.8) 2.5164c c h kPa
s s γ'=+=+-?=545164(219.8) 2.5192c c h kPa
s s γ'=+=+-?=例题 (3)
（5）确定压缩层厚度。从计算结果可知，在第4点处有
σz4/ σ
c4
＝0.195<0.2，所以，取压缩层厚度为10m。
（6）计算各分层的平均自重应力和平均附加应力。
各分层的平均自重应力和平均附加应力计算结果见下表。
（7）由图(b)根据p
1i = σ
si
和p
2i
= σ
si
+ σ
zi
分别查取初始孔隙比和压缩稳定后
的孔隙比，结果列于下表。
例题 (4)
（8
）计算地基的沉降量。分别计算各分层的沉降量，然后累加即得
例题 (5)
向分层总和法计算基础中点最终沉降量案例
单向分层总和法计算基础中点最终沉降量 已知柱下单独方形基础，基础底面尺寸为2.5×2.5m，埋深2m，作用于基础上（设计地面标高处）的轴向荷载N=1250kN，有关地基勘察资料与基础剖面详见下图。试用单向分层总和法计算基础中点最终沉降量。 解：按单向分层总和法计算 （1）计算地基土的自重应力。z自基底标高起算。 当z=0m，σsD=19.5×2=39（kPa） z=1m，σ sz1=39+19.5×1=58.5（kPa）
z=2m，σ =58.5+20×1=78.5（kPa） sz1 z=3m，σ =78.5+20×1=98.5（kPa） sz1 z=4m，σ =98.5+(20-10)×1=108.5（kPa） sz1 z=5m，σ =108.5+(20-10)×1=118.5（kPa） sz1 z=6m，σ =118.5+18.5×1=137（kPa） sz1 z=7m，σ =137+18.5×1=155.5（kPa） sz1 =20kN/m3。（2）基底压力计算。基础底面以上，基础与填土的混合容重取γ （3）基底附加压力计算。 （4）基础中点下地基中竖向附加应力计算。 用角点法计算，L/B=1，σzi=4K si·p0，查附加应力系数表得K si。 （5）确定沉降计算深度z n 考虑第③层土压缩性比第②层土大，经计算后确定z n=7m，见下表。
例题4-1计算表格1 z (m) z B/2 K s σ z (kPa) σ sz (kPa) σ z /σ sz (%) z n (m) 0 1 2 3 4 5 6 7 0.8 1.6 2.4 3.2 4.0 4.8 5.6 0.250 0 0.199 9 0.112 3 0.064 2 0.040 1 0.027 0 0.019 3 0.014 8 201 160.7 90.29 51.62 32.24 21.71 15.52 11.90 39 58.5 78.5 98.8 108.5 118.5 137 155.5 29.71 18.32 11.33 7.6按7m计 （6）计算基础中点最终沉降量。利用勘察资料中的e-p曲线，求按单向分层总和法公式 计算结果见下表。
分层总和法
基础最终沉降量计算 (1) 定义 地基土层在建筑物荷载作用下，不断产生压缩，直至压缩稳定后地基表面的沉降量称为地基的最终沉降量。 原因 其外因主要是建筑物荷载在地基中产生附加应力；内因是土的碎散性，孔隙发生压缩变形，引起地基沉降。 目的 判断地基变形值是否超出允许的范围，以便在建筑物设计时，采取相应的工程措施，保证建筑物的正常使用。 方法 有关地基沉降量的方法很多，工业与民用建筑中常见的有分层总和法和《规范》法，还有弹性理论法和数值计算法。
基础最终沉降量计算 (2) 分层总和法简介 工程上计算地基的沉降时，在地基可能产生压缩的土层深度内，按土的特性和应力状态的变化将地基分为若干(n)层，假定每一分层土质均匀且应力沿厚度均匀分布，然后对每一分层分别计算其压缩量s i，最后将各分层的压缩量总和起来，即得地基表面的最终沉降量s，这种方法称为分层总和法。 分层总和法的基本思路是：将压缩 层范围内地基分层，计算每一分层的压 缩量，然后累加得总沉降量。 分层总和法有两种基本方法：e~p 曲线法和e～lgp 曲线法。
基础最终沉降量计算 (3) 计算原理 一般取基底中心点下地基附加应力来计算各分层土的竖向压缩量，认为基础的平均沉降量s 为各分层上竖向压缩量D s i 之和，即 几点假设 地基土为一均匀的、等向的半无限空间弹性体；计算部位为基础中心点O 下土柱所受附加应力s z 进行计算；地基土的变形条件为侧限条件；计算深度因工程上附加应力扩散随深度而减少，计算到某一深度（受压层）即可。分层总和法是目前最常用的地基沉降计算方法 1n i i s s ==D ∑

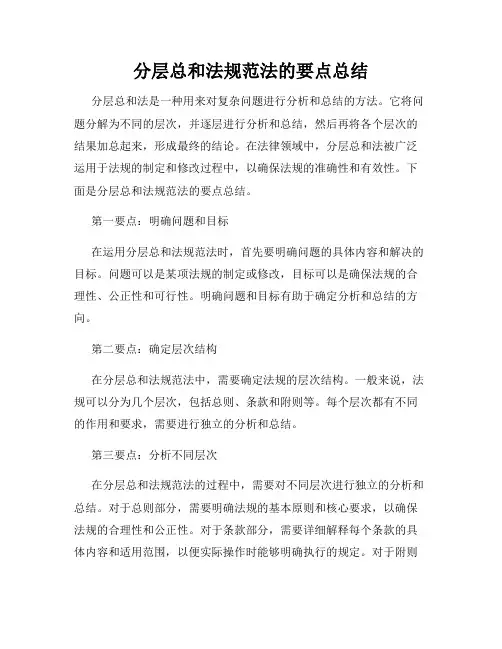

分层总和法,规范法的要点总结
