多边形钢管杆制造工艺模板
多边形钢管杆制造工艺模
板
1
多边形钢管杆制造工艺
( 生产指导书)
审核:
批准:
温州泰昌铁塔制造有限公司工艺部
二OO二年七月十三日
多边形钢管杆制造工艺
( 生产指导书)
第一部分
目录
一、下料技术指导
二、压型技术指导
三、拼合技术指导
温州泰昌铁塔制造有限公司工艺部王斌拟
第一节下料
一、多边形锥管钢板下料:
锥管钢板下料又叫号料。在未下料前, 首先要查清所用钢板的材质是否合乎图中的要求; 其规格、板厚是否合乎展开图的要求, 有特殊要求的工程, 其材料是新材料, 需要先化验的, 所备的钢板是否已化验, 化验结果是否合格, 有无化验单据等等。有关上述之况先查清后, 才可进行下料, 否则就不能盲目地下料。
下料的主要依据是展开图, 展开图中的杆型代号、数量是否与任务书
1
上的相同。核对无误后, 才可按展开图下料。锥管展开下料, 能够不放样, 直接在钢板上划线。锥管的展开图形基本上似梯形加上大小圆弧线段组成。主要要控制段长、大弦长、大弧高、小弦长、小弧高等主要尺寸, 这些基本尺寸划好后, 必须要检查梯形的斜对角尺寸是否相等。如超过公差就不能用, 必须擦掉重划。
二、锥管号料的工艺公差:
1、梯形斜对角尺寸, 允许公差±( 0.5—2) mm,最大不能超过
2mm。
2、弦长( 宽度) 尺寸, 允许公差±( 0.25—0.5) mm(否则会影响插
接)。
3、每边的等分析角线公差±( 0.25—0.5) mm ( 超过公差也会影
响衔接) 。
4、锥管管体断料。因超长不能在剪板机上剪料, 均采用气割或
的等离子切割机断料。因此, 气割缝的加工余量另外再放或割线外为准, 以免伤及有效尺寸。其公差为±( 0.5—1) ㎜。
注: 如钢板较厚, 需要开坡口的, 可采用一次性切割断料, 要注意坡口方向。
第二节拆边压型
（一）折边准备工序
本工序是指将已割好的钢板, 在折边机上折成多边形锥管的基
2
形状。本工序的工艺好坏, 对产品质量直接有关, 因此本工序是个主要关键。其工序步骤如下:
1、调整机床
调整机床, 应先调整折边机的刀口要直。特别是由两台折边机联合使用的设备更要注意。两刀口的直度必须要在一条直线上
才行, 否则会使管件弯曲。
2、调整压力和模具
调整压力和下模具, 是根据被压工件的材质和厚度、长度来决定的, 钢管杆常见的钢材有两种: 一种是Q235( A3) ; 一种是Q345( 16Mn) 。由于两种材质的抗弯强度不一样, 因此压弯所需的力也就不一样。其工艺参数一般是按如下数据进行计算的:
一、材质: Q235( A3) , σb= 0.45kN／mm2(σb—抗弯强度)
二、材质: Q345( 16Mn) , σb=0.65kN／mm2(σb—抗弯强度)
本厂折边机调整有三种方法:
一、数控调整法
本厂折边机可将被压件所需的弯曲度数和材质、板厚等数据输入电脑, 再加上钢材回弹性的经验系数即可。经试压后, 检验产品是否合格, 经数次试压就能调定压力, 即可进行批量生产。
二、计算压力法
计算压力法, 是求其压力的近似值作为参数, 再进行细小调节, 即可调定压力的一种方法。
计算公式: P=S2·σb·L/V
3
式中: P—压力( 吨)
S—所折板料之厚度( mm)
σb—材质的抗弯强度( kN/mm2)
L—被压件的宽度( m)
V—下摸的开口距离尺寸或叫力距( mm)
注:
（1）低碳钢的抗弯强度均按0.45kN/mm2计算。
（2）16Mn的抗弯强度均按0.65kN/mm2计算。
三、实验调整法
实验调整法, 既不用电脑又不用计算, 其方法简单又实用, 是折边技术工人常见的一种方法。其具体方法是: 找一根钢板条, 长宽尺寸无所谓, 只要材质和板厚与被压件相同, 在折边机上缓缓试压, 用一块内卡的角度样板测量试件角度是否合格, 如角度不够调节溢流阀加压。如试件的弯曲角度已合格了, 就将折边机上的溢流阀定位不动, 即可进行试生产。第一刀压成后, 又用内卡的角度样板测量被压件是否合格, 如已合格, 即可进行批量生产。
( 二) 划线工序
在未进行折边批量生产前, 将已下好料的被压件, 按展开图上的尺寸划出每边的折角线, 划折角线要求划准确, 不能用粗石笔划线, 最好用划针划线, 划好后用钢锯条锯点痕, 以便为折边时对正线。线划好后要检查一遍是否有错误之处, 以免出质量事故。
( 三) 折边压形
4
折边是先折最外边的一条折角线, 折角线要对正上刀片的尖角。两端均对正后, 才可施加压力。压至预定压力后, 立即卸荷升刀, 用内卡样板测量角度是否已压够。既不得超压, 又不得负压。角度测量合格后, 再进行折第二条折角线。依次类推, 直至中线相邻的线压好后, 将板料吊出调头( 指大口径的管段, 如是小口径的就不需要调头, 只要再往里推, 仍先压最边上的一条折边线) , 最后压正中线, 使管段整体成型或二分之一。
折边压形, 力求尽量正确, 不得超中线或未到中线之况。因如中线不正, 将会致使纵焊缝位置偏移而扭曲, 严重影响横担支座扭曲不能使用和影响外形美观。
折边压形时, 特别要注意不能错刀, 什么叫错刀呢? 就是说, 例如: 左端是压第一线而右端就从第二线开始压的, 结果均是斜楞角。根据以往的经验教训, 有压错三刀后才发现压错刀的质量事故。这些不应出的质量事故值得十分注意! 要严格杜绝压错刀。
( 四) 折边压形的工艺公差
1、棱边宽度
=1.5㎜
2、截面端头: ( 边对边尺寸—”D”) 允许偏差值=2.0㎜
3、插接部位截面端头( 边对边尺寸—”D”) 允许偏差值=D/100
4、其它部位: 允许偏差值=5.0㎜
5、钢管纵焊缝纵向位移: 允许偏差值=5.0㎜
6、对口焊接错边: 允许偏差值=t/10≤3.0㎜
5
原材料外购件入厂检验规程(DOC)
北京中矿威通技术有限公司 原材料、外购件进货检验规程 编号WT1301-01 发布实施北京中矿威通技术有限公司发布
目录WT1301-01 共3 页第1 页 一、原材料、外购件入厂检验总规程 二、本安外壳入厂检验规程 三、PCB板入厂检验规程 四、电子元器件入厂检验规程 五、电缆的入厂检验规程 六、隔爆兼本安电源的入厂检验规程 资料来源编制 校对 自拟 标准化 提出部门质检部审定 标记处数更改文件号签字日期批准文号批准
原材料、外购件入厂检验总规程 WT1301-02 共 3 页第1 页 1 目的 对进货检验过程实施控制，确保采购产品的质量符合规定的要求。 2 适用范围 本规程适用于本公司采购的进货检验。 3 职责 供应部负责进货产品的送检工作。 仓库负责进货产品进行登记入库。 研发部负责提供进货产品的检验和试验依据 质控部检验员负责进货产品检验，并对质量问题进行反馈。 供应部根据各部门反应的信息对供应商进行考评。 4 工作内容 外购件的分类 外购件主要是：电路板、电子元器件、外壳、电缆等。 进货检验判定 进货检验判定依据：外购件进货检验规程、产品图纸、技术等。 批次允收准则：进料检验必须以“0”缺陷为允收准则。 检验工作程序 供方供货——〉采购员（仓库）报检——〉检验员对待检物料进行抽样检验并填写检验结果——〉交质量负责人判定是否合格并批准同意入库。 供方首次供货： 供方必须将样件、自检报告单、合格证、生产许可证、营业执照和注册证书复印件等交由供应部门，质检部依据图纸等技术要求制定检验项目，交检验员进行检验，检验人员填写检验单。质检部已制定有检验项目的，检验员可直接按原检验项目检验。 样件检验完毕后，检验单交由供应部门，以据此做出鉴定报告，交由技术部、质检部作出结论。如供方连续三次供货均合格，经企业有关部门评审合格后，供应部门通知供方并列入《合格供货方名录》，根据供方情况制定供货份额。 资料来源编制 自拟 校对标准化 提出部 门 质检部审定 标记处 数 更改文件 号 签字日期 批准文 号 批准
不锈钢管材生产设备
不锈钢管材生产设备 工欲善其事，必先利其器。对于生产型企业而言，设备无疑是一个企业赖以生存的命脉。设备的好坏决定了产品质量的高低、性能的不同，也在很大程度上决定了企业今后经营情况的好坏。 一、不锈钢管企业常用设备 不锈钢管通常分为无缝管和有缝焊管两大类。而在生产过程中，所需要的设备也不尽相同。从二者的生产工艺流程图中就可以看出其中的差别： 上图是无缝管的生产工艺流程。可以看出，在生产无缝管的过程中，穿孔、冷拔（冷轧）、检测几个步骤是整个流程中的关键环节。相对应的，穿孔机、拉管机、轧管机和各类检测设备在整个生产过程中都起着举足轻重的作用。 较为常见的包括Φ50、Φ90、Φ250系列热轧穿孔机组。Φ2000mm巨龙穿孔机组可以穿轧直径210-1000mm的实心坯，并且还能够二次穿轧直径1000-2000mm空心管坯。该机组轧制规格在国际上首屈一指，对中国乃至世界无缝钢管生产设备的发展和巨型口径无缝钢管市场的进步起到了很大的促进作用。另一种TZC200锥形辊穿孔机组，采用组合式机架、锥形辊穿孔、全液压快速换辊和数显数控送进角调整技术，处于国内领先水平，达到当代国际水平。在国内一些大型不锈钢厂都有应用。 在制管成型过程中，冷拔和冷轧是两种共存的工艺，在实际生产中实现的效果异曲同工，所生产出的无缝管也各有优势。目前，在我国不锈钢制管企业当中，YLB100t、YLB150t、YLB250t、YLB550t系列高精度液压冷拔机组是较为常用的、口碑也较好的冷拔型制管设备。而在冷轧机组当中，LG30-H、LG55-H、LG60-H、LG60-2H、LG110-H、LG250-H系列冷轧管机组都是应用的较多的机型。而LG-200和φ159连轧管机也是一些大型钢厂比较偏爱的机组。其中，LG-200冷轧管机能轧制φ125-200X3.5-22X4000-10000规格的无缝钢管，φ159连轧管机能够
钢管杆技术质量作业指导书
Q/GD.Z02-2003.A 钢管杆制造通用工艺规程 ZG-15
南京盖迪电力器材有限公司 Q/GD.Z02-2003.A 钢管杆制造通用工艺规程 ZG-15 一、总则： 1、为了规范我公司的钢管杆生产工艺，提供生产过程中工艺技术管理依据，结合有关标准，特制定本规程。 2、本规程适用于我公司钢管杆及其附件的生产制造。 3、本规程与设计图纸、技术文件和标准等有关技术文件同时使用，如本规程与设计图纸、技术文件发生冲突时，按设计图纸、技术文件执行。 二、下料工艺规定： 1、执行材料领用制度。 2、下料前要移植材料标识，做好材料追踪记录。 3、筒体下料一头放工艺余量，划线与切头都以筒体小头边为基准。 4、当筒体直径小于等于400mm时，料厚小于等于8mm时，
不开坡口；料厚大于等于10mm时，开外坡口。当筒体直径大于400mm时，料厚小于等于18时，不开坡口；料厚大于等于20时，开内坡口。 5、下料时根据板厚和筒体直径决定是否切出坡口角度β （当10≤δ≤12时，β为25°±2°；当14≤δ≤18时，β为20°±2°；当20≤δ≤25时，β为15°±2°），钝边由清渣打磨时磨出P值（2～4）mm。（见图一、图二） Q/GD.Z02-2003.A ZG-15 6、切割完后，气割工必须清除割渣、补焊、打磨切割缺陷。 7、筒体下料检验要求： （1）切割表面不得有裂纹，分层夹渣等缺陷。 （2）筒体坯料尺寸要求小头宽度B1-3，大头宽度B2+3，对角线L±3（见图三） （3）坡口面角度应该符合2.5规定。 8、板材厚度δ≤12mm时，可以采用剪板机下料，下料后须 校直、去毛刺。
无缝钢管的热轧工艺
无缝钢管 1.无缝钢管的制造加工方法： （1）热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库 （2）冷拔（轧）无缝钢管：圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库 2.热轧 （1）热轧的概念: 热轧（hot rolling）是相对于冷轧而言的，冷轧是在再结晶温度以下进行的轧制，而热轧就是在再结晶温度以上进行的轧制。 (2)热轧的优缺点 优点： a.热轧能显著降低能耗，降低成本。热轧时金属塑性高，变形抗力低，大大减少了金属变形的能量消耗。
b.热轧能改善金属及合金的加工工艺性能，即将铸造状态的粗大晶粒破碎，显著裂纹愈合，减少或消除铸造缺陷，将铸态组织转变为变形组织，提高合金的加工性能。 c.热轧通常采用大铸锭，大压下量轧制，不仅提高了生产效率，而且为提高轧制速度、实现轧制过程的连续化和自动化创造了条件。 缺点： a.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层）现象。分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多。 b.不均匀冷却造成的残余应力。残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。 c.热轧不能非常精确地控制产品所需的力学性能，热轧制品的组织和性能不能够均匀。其强度指标低于冷作硬化制品，而高于完全退火制品;塑性指标高于冷作硬化制品，而低于完全退火制品。 d.热轧产品厚度尺寸较难控制，控制精度相对较差;热轧制品的表面较冷轧制品粗糙Ra值一般在0.5～1.5μm。因此，热轧产品一般多作为冷轧加工的坯料。
不锈钢管的材质种类与用途
不锈钢在近20年来，世界各国的不锈钢管生产有了很大发展，工艺技术和装备水平都有很大提高，近年来在新建和改扩建的不锈钢无缝管车间、焊管车间和冷轧冷拔车间里，出现了很多卓有成效的新工艺和高效率的新设备。我国不锈钢管生产经过40多年的发展，尤其是近20年来，无论是不锈钢无缝管还是焊管的生产技术都有了长足的进步，产量、质量和品种不断增加和提高，少数产品的质量达到了国际先进水平：下面笔者就带领大家了解一下不锈钢管的材质种类与用途。 一、不锈钢钢管的分类 1、按生产方法分类： （1）无缝管——冷拔管、挤压管、冷轧管。 （2）焊管： （a）按工艺分类——气体保护焊管、电弧焊管、电阻焊管（高频、低频）。 （b）按焊缝分——直缝焊管、螺旋焊管。 2、按断面形状分类： （1）圆形钢管； （2）矩形管。 3、按壁厚分类——薄壁钢管、厚壁钢管 4、按用途分类： （1）民用管分圆管、矩管、花管，一般用于装饰、建筑、结构等方面；
（2）工业管：工业配管用钢管、一般配管用钢管（饮用水管）、机械构造／流体输送管、锅炉热交换管、食品卫生管等。一般应用于工业的各个领域如：石油化工、造纸、核能、食品、饮料、医药等行业对流体介质要求较高管道。 二、不锈钢管材质区分 1、钢材的概念：钢材是钢锭、钢坯或钢材通过压力加工制成我们所需要的各种形状、尺寸和性能的材料。钢材是国家建设和实现四化必不可少的重要物资，不锈钢管材质化分应用广泛、品种繁多，根据断面形状的不同、钢材一般分为型材、板材、管材和金属制品四大类、为了便于组织钢材的生产、订货供应和搞好经营管理工作，又分为重轨、轻轨、大型型钢、中型型钢、小型型钢、钢材冷弯型钢，优质型钢、线材、中厚钢板、薄钢板、电工用硅钢片、带钢、无缝不锈钢管钢材、焊接不锈钢管、金属制品等品种。 2、钢材的生产方法大部分钢材加工都是钢材通过压力加工，不锈钢管材质化分使被加工的钢（坯、锭等）产生塑性变形。根据钢材加工温度不钢材同以分冷加工和热加工两种。钢材的主要加工方法有：轧制：将钢材金属坯料通过一对旋转轧辊的间隙（各种形状），因受轧辊的压缩使材料截面减小，长度增加的压力加工方法，这是生产钢材最常用的生产方式，主要用来生产钢材型材、板材、管材。分冷轧、热轧。锻造钢材：利用锻锤的往复冲击力或压力机的压力使坯料改变成我们所需的形状和尺寸的一种压力加工方法。一般分为自由锻和模锻，常用作生产大型材、开坯等截面尺钢材寸较大的
钢管杆吊装作业指导书
***电力工程有限责任公司********工程 ***电力工程有限责任公司 ********工程项目部 年月
批准：时间：年月日审核：时间：年月日编制：时间：年月日
一般施工方案（措施）报审表 工程名称：编号：SJSX2-SG01-005 注本表一式3份，由施工项目部填报，监理项目部、施工项目部各存1份。
目录 一、工程概况及适用范围.................................................... 错误!未定义书签。 工程概况.......................................................... 错误!未定义书签。 地质、地形地貌及水文状况.......................................... 错误!未定义书签。 交通运输情况...................................................... 错误!未定义书签。 自然环境.......................................................... 错误!未定义书签。 铁塔配置.......................................................... 错误!未定义书签。 二、编制依据.............................................................. 错误!未定义书签。 三、作业流程.............................................................. 错误!未定义书签。 四、工艺流程及主要质量控制点.............................................. 错误!未定义书签。 作业准备.......................................................... 错误!未定义书签。 施工准备.......................................................... 错误!未定义书签。 技术准备.......................................................... 错误!未定义书签。 吊车就位.......................................................... 错误!未定义书签。 地面组装.......................................................... 错误!未定义书签。 构件吊装.......................................................... 错误!未定义书签。 钢管杆检修........................................................ 错误!未定义书签。 五、危险点辨识及预控措施.................................................. 错误!未定义书签。 六、工艺质量要求.......................................................... 错误!未定义书签。 七、质量通病防治措施...................................................... 错误!未定义书签。 八、强制性条文............................................................ 错误!未定义书签。 九、质量控制措施及检验标准................................................ 错误!未定义书签。 质量控制措施...................................................... 错误!未定义书签。 质量控制表........................................................ 错误!未定义书签。 检验标准.......................................................... 错误!未定义书签。
无缝钢管的分类 执行标准 制作工艺
无缝钢管的分类执行标准制作工艺 冷拔或冷轧精密无缝钢管（GB3639-2000）是用于机械结构、液压设备的尺寸精度高和表面光洁度好的冷拔或冷轧精密无缝钢管。 高精度冷拔精密钢管是一种新型高技术节能产品。,高精度冷拔精密钢管的推广应用对节约钢材，提高加工工效，节约能源所谓高精度冷拔无缝钢管是指内、外径尺寸精度(公差范围)严格，内外表面光洁度、圆度、直度良好，壁厚均匀的精该技术所生产的高精度冷拔无缝钢管的主要技术指标已达到或部分超过国家标准GB8713--88和国际标准ISO4394/I-1980(E) 的要求。详见下表: 主要技术指标与标准对照表选用精密无缝钢管制造机械结构或液压设备等，可以大大节约机械加工工时，提高材料利用率，同时有利于提高产品质量 无缝钢管的分类：无缝钢管分热轧和冷轧、冷拔无缝钢管三类。热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。 冷轧无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于32mm，壁厚2.5-75mm，冷轧无缝钢管处径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm，壁厚小于0.25mm，冷轧比热轧尺寸精度高，而冷拔无缝钢管 一般用无缝钢管：是用10#、20#、30#、35#、45#等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合金钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管主要用于流体输送管道。45#、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热处理状态交货。 低中压锅炉用无缝钢管：用于制造各种低中压锅炉、过热蒸汽管、沸水管、水冷壁管及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管等。用优质碳素结构钢热轧或冷轧（拨）无缝钢管。主要用10、20号优质碳素结构钢制造，除保证化学成分和机械性能外要做水压试验，卷边、扩口、压扁等试验。热轧以热轧状态交货、冷轧（拨）以热处理状态交货。 高压锅炉无缝钢管：主要用来制造高压及其以上压力的蒸汽锅炉管道等用的优质碳素结构钢、合金结构钢和不锈耐热钢无缝钢管、这些锅炉管经常处于高温和高压下工作、管子在高温烟气和水蒸汽的作用下还会发生氧化和腐蚀，因此要求钢管有高的持久强度、高的抗氧化性能，并具有良好的组织稳定性，采用钢号有：优质碳素结构钢钢号有20G、20MnG、25MnG；合金结构钢钢号15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、12CrMoVG、12Cr3MoVSiTiB等；有锈耐热钢常用1Cr18Ni9、1Cr18Ni11Nb高压锅炉管除保证化学成分和机械性能外，要逐根做水压试验，要作扩口、压扁试验。钢管以热处理状态交货。此外，对成品钢管显微组织、晶粒度、脱碳层也有一定要求。 地质钻探及石油钻探用无缝钢管：为探明地下岩层结构、地下水、石油、天然气及矿产资源情况，利用钻机打井。石油、天然气开采更离不开打井，地质钻探用石油钻探用无缝钢管是钻井的主要器材，主要包括岩芯外管、岩芯内管、套管、钻杆等。由于钻探用管要深入到几千米地层深度工作，工作条件极为复杂，钻杆承受拉、压、弯曲、扭转和不均衡冲击载荷等应力作用，还要受到泥浆、岩石磨损，因此，要求管材必须具有足够的强度、硬度、耐磨性和冲击韧性，钢管用钢用“DZ”（地质的汉语拼音字头）加数字一代表
原材料、外购件、外协产品检验规范汇总
原材料、外购件、外协产品 质量检验规范 南京劲风机械有限公司
1 范围 本规范规定了原材料、外购件、外协件的验收的依据和方法，以保证产品质量符合标准、合同和技术协议的要求。 本规范适用于公司对采购的物资及外协产品的检验。 2 职责 2.1物资供应部对所采购物资的特性(技术要求)的完整性、符合性及质量证明书的完整、可靠性负责。 2.2质量管理部负责采购物资、外协产品的检验和记录的保存。 2.3 技术开发部负责编制采购物资的采购规范。 2.4工艺定额部负责编制外协件的技术协议。 2.5 生产运行部库房负责外购产品的储存管理。 3 原材料的检验 3.1 检查验收依据 a) 有关的国家标准； b) 产品专用标准、图纸； c) 订货合同或技术、工艺部门提供的有关采购规范或技术协议； 3.2 材料进厂验收 3.2.1 质量证明书的审查、确认 材料检验员在接受检验任务后应在两日内完成材料质量证明书的核实工作。核实内容如下： a) 核实供货方应在公司合格供方名单内，材料质量证明书印章与其单位名称一致，且印章应清晰。原材料质量证明书所列项目和数据必须符合相应标准、技术协议及合同的要求； b) 核实原材料质量证明书原则上应是原件，当供方只能提供复印件时，必须加盖供方红色印章，供方经办人姓名、日期，且复印件上原钢厂的质量专用章应清晰可辩、不得有涂改，否则为质证书不合格； c) 根据3.3的规定，确定复验项目和取样数量，并及时开出《取样通知单》，以便取样。 3.2.2 编写材料检验号 材料检验员对材料质量证明书审查合格后，按材料炉批号编制材料检验号填写在质量证明书上。 3.2.3 实物验收 材料检查员应在材料到货后两日内完成以下工作：
我国不锈钢管生产工艺及其发展方向
我国不锈钢管生产工艺及其发展方向 2009-05-20 14:08:30 一、工艺设备介绍 不锈钢管的生产技术工艺根据钢种、用途和规格的不同，有多种生产工艺，它们的产品特征、生产能力和工艺流程如图1所示。
外径3~1800mm 壁厚0.2~20mm 长度20m 产量0.5万吨/年（一条机组） 图1 各种钢管的生产工艺及其特点 1、挤压管的生产工艺和设备 由于挤压机吨位的提高和感应加热炉由低额改成中额，以及设备结构、工具材质及工艺的改进，用挤压方法可以生产一般轧制法难以生产的各种异型钢管和难变形高温合金的钢管等。挤压管的生产工艺流程如图4所示。穿孔机一般为液压传动的立式挤压机，属于反挤
压过程，能力为500~1200T，穿孔机的能力较小，为相配的挤压机能力的0.2~0.4倍，穿孔机速度400mm/s。挤压机一般为液压传动的卧式挤压机。为了提高生产效率，采用双挤压筒及4个工位的旋转模架，以缩短生产周期，使小时的挤压次数可达到140次。润滑剂使用玻璃润滑剂或矿物结晶盐，其摩擦系数≤0.052，成品管用喷丸或碱酸洗清除氧化铁皮。 图2 挤压管生产工艺流程图 2、顶管生产工艺和设备 顶管工艺适合于薄壁管的生产，生产规模灵活，技术复杂性较低，产品质量好。其生产工艺流程见图5所示。顶管的生产是用一根芯棒将穿孔（并延伸）后的空心坯一端缩口，同时将下一工序用的芯棒插入，随后在辊式模顶管机上顶出，使其减壁和减径。现代的顶管机采用新式松棒，脱棒机，并配有一座单独传动的24~28个机架的张力减径机。现代的顶管机已成为生产小直径无缝管的有效设备。 图3 顶管生产工艺流程
外协件质量检验制度通用版
管理制度编号：YTO-FS-PD750 外协件质量检验制度通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
外协件质量检验制度通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 为加强产品质量管理，保证产品的整体质量，树立良好的质量信誉，提高工厂的经济效益，特制定本制度。本制度适用于外协件（外购件），应包含整机产品、零部件、中间工序以及带料外协等项目。 一、外协的基本原则： 1、由外协部门根据生产要求外协，检计处按要求进行检验。 2、外协产品，包括零件如需变更技术要求，应预先取得生产、技术部门的同意，未经生产、技术部门同意不得任意变更要求。外协厂如不能履行合同或质量不稳定，经协调仍达不到质量标准或协作厂要重新进行选点。 3、由工厂带料的外协件，按发料制度办理。如涉及材料代用（包括材质、规格尺寸等），应按工厂规定办理材料代用手续。 二、合同签约： 1、外协件供需双方签订协议或订货合同。如有必要还可附技术协议，协议或合同内容应明确反映质量保证条
不锈钢焊管操作规程
生产工艺操作规程 受控状态： 文件编号：
目录一目的 二适用范围 三职责 四工艺流程 五生产工业操作规程 1.板材下料工业操作规程 2.刨边工业操作规程 3. 折弯操作规程 4. 卷圆工艺操作规程 5.整形预焊工艺操作规程 6.环缝对接工业操作规程 7.等离子焊接工艺操作规程 8.埋弧焊工艺操作规程 9.焊补工艺操作规程 10.固溶处理操作规程 11.焊剂烘干操作规程 12.精整工艺操作规程 13.平头、坡口工艺操作规程 14.酸洗工艺操作规程 15.制管机组工艺操作规程 一、目的
制定并实施工艺操作规程，使生产过程处于受控状态，生产满足顾客需求的产品。 二、适用范围 本规程适用于本公司不锈钢焊管的整个生产过程。 三、职责 本规程由生产技术部负责编制与具体实施。 四、工艺流程 1、UOE焊管机组工艺流程： 板材下料---刨边---折弯\卷圆---整形预焊---焊接---X光检验---固溶处理---精整---平头、坡口---酸洗---成品检验（水压、涡流）---成品标识---包装入库 2、制管机组工艺流程： 上卷（开平）---机组自动成形、焊接、精整矫直、切割定长---X 光检验---固溶处理---平头、坡口---酸洗---成品检验（水压、涡流）---成品检验---标识---包装---入库生产工艺操作规程 1、板材下料工艺操作规程 a）使用设备：PC250--D 空气等离子切割机。 b）车间根据下达的焊管工艺计划到原料仓库领料，领料人按工艺卡认真核对钢种、规格、炉号、数量、正确无误后方能进行生产。c）生产前检查生产设备：运动部件是否灵活，气源、电源是否充足正常。电极、喷嘴是否完好。 d）根据工艺计划要求测量板材宽度，板材允许多张一起切割，但
多边形钢管杆制造工艺模板
多边形钢管杆制造工艺模 板 1
多边形钢管杆制造工艺 ( 生产指导书) 审核: 批准: 温州泰昌铁塔制造有限公司工艺部 二OO二年七月十三日
多边形钢管杆制造工艺 ( 生产指导书) 第一部分 目录 一、下料技术指导 二、压型技术指导 三、拼合技术指导 温州泰昌铁塔制造有限公司工艺部王斌拟 第一节下料 一、多边形锥管钢板下料: 锥管钢板下料又叫号料。在未下料前, 首先要查清所用钢板的材质是否合乎图中的要求; 其规格、板厚是否合乎展开图的要求, 有特殊要求的工程, 其材料是新材料, 需要先化验的, 所备的钢板是否已化验, 化验结果是否合格, 有无化验单据等等。有关上述之况先查清后, 才可进行下料, 否则就不能盲目地下料。 下料的主要依据是展开图, 展开图中的杆型代号、数量是否与任务书 1
上的相同。核对无误后, 才可按展开图下料。锥管展开下料, 能够不放样, 直接在钢板上划线。锥管的展开图形基本上似梯形加上大小圆弧线段组成。主要要控制段长、大弦长、大弧高、小弦长、小弧高等主要尺寸, 这些基本尺寸划好后, 必须要检查梯形的斜对角尺寸是否相等。如超过公差就不能用, 必须擦掉重划。 二、锥管号料的工艺公差: 1、梯形斜对角尺寸, 允许公差±( 0.5—2) mm,最大不能超过 2mm。 2、弦长( 宽度) 尺寸, 允许公差±( 0.25—0.5) mm(否则会影响插 接)。 3、每边的等分析角线公差±( 0.25—0.5) mm ( 超过公差也会影 响衔接) 。 4、锥管管体断料。因超长不能在剪板机上剪料, 均采用气割或 的等离子切割机断料。因此, 气割缝的加工余量另外再放或割线外为准, 以免伤及有效尺寸。其公差为±( 0.5—1) ㎜。 注: 如钢板较厚, 需要开坡口的, 可采用一次性切割断料, 要注意坡口方向。 第二节拆边压型 （一）折边准备工序 本工序是指将已割好的钢板, 在折边机上折成多边形锥管的基 2
无缝钢管的工艺流程
无缝钢管的工艺流程 一般的无缝钢管的生产工艺可以分为冷拔与热轧两种，冷轧无缝钢管的生产流程一般要比热轧要复杂，管坯首先要进行三辊连轧，挤压后要进行定径测试，如果表面没有响应裂纹后圆管要经过割机进行切割，切割成长度约一米的坯料。然后进入退火流程，退火要用酸性液体进行酸洗，酸洗时要注意表面是否有大量的起泡产生，如果有大量的起泡产生说明钢管的质量达不到相应的标准。外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小，但是表面看起来比厚壁无缝钢管更加明亮，表面没有太多的粗糙，口径也没有太多的毛刺。热轧无缝钢管的交货状态一般是热轧状态经过热处理后进行交货。热轧无缝钢管在经过质检后要经过工作人员的严格的手工挑选，在质检后要进行表面涂油，然后紧接着是多次的冷拔实验，热轧处理后要进行穿孔的实验，如果穿孔扩径过大就要进行矫直矫正。在矫直后再由传送装置传送到探伤机进行探伤实验，最后贴上标签、进行规格编排后放置到仓库当中。 热轧 圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库无缝钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。无缝钢管的规格用外径*壁厚毫米数表示。无缝钢管分热轧和冷轧（拨）
无缝钢管两类。热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。冷轧（拨）无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于32mm，壁厚 2.5-200mm，冷轧无缝钢管外径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm壁厚小于0.25mm，冷轧比热轧尺寸精度高。 一般用无缝钢管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管主要用于流体输送管道。45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热以热处理状态交货。 热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1~20mm。同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度.圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库
外协加工件检验标准
外协加工件检验标准 一.目的及适用范围 规范外协加工结构件的检验标准，以使产品的工艺要求和一致性得到有效控制。本标准适用于公司结构件的检验，图纸和技术文件并同使用。当有冲突时，以图纸要求为准。 二.引用标准 1、依据中华人民共和国国家标准：GB/T706-2008《热轧型钢》。 2、依据中华人民共和国国家标准：GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》。 3、依据中华人民共和国国家标准：GB/T19804-2005《焊接结构的一般尺寸公差和行为公差》。 4、本标准的尺寸未注单位皆为mm，未注公差按国家标准IT13级执行 GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表 GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表 GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 三.原材料检验标准 3.1金属材料 3.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。 3.1.2材料外观：平整无锈迹，无开裂与变形。 3.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 3.1.4 成份：钣材金属成份与图纸要求一直，出示材质单。 3.2通用五金件、紧固件 3.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。 3.2.2尺寸：按图纸与国标要求。 3.2.2性能：试装配与使用性能符合产品要求。
四．加工件检验标准 4.1 外观：加工件表面平整，加工处无毛刺，凸起，裂痕等。不允许有翘曲、变形、裂纹、划伤、碰伤、凹凸不平及表面粗糙度符合要求。 4.2 尺寸：尺寸按图纸要求检验，图中公差未标注部分按国标执行。 4.3螺纹、孔的检验：采用牙规、塞规检验或用螺钉检验，螺纹的底孔不大于标准底孔的0.1mm。 4.4方向：加工件成品方向必须符合图纸要求，若出现看图错误，按残次品处理。 五. 喷涂件检验标准 5.1 外观检验（检测方法：目测、手感） 5.1.1 颜色与样板相符合（正常视力在自然光或日光灯60w下观测无明显 色差），同批产品无色差（注：色差包括颜色和光泽度）； 5.1.2 涂层表面光滑、平整、均匀，表面不得有如下缺陷： a)不干返粘：表面干，实际未干透，表面有（或易产生）纹印，粘有织物 绒毛现象； b)流挂：表面有液体流淌状的突起，顶端呈圆珠状； c)颗粒：表面呈砂粒状，用手摸有阻滞感； d)桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； e)漏底：表面透青，露出底材颜色； f)麻点：表面因收缩而呈现小孔（麻点），亦称针孔； g)发花：表面颜色深浅不一，呈花纹状； h)起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）； i)夹杂：涂层中夹有杂物； j)机械损伤：外力所致的划伤、刮花、磨损、碰伤。 评价方法：正常视力在自然光或日光灯下距产品1M处观测。 判定：可见的缺陷为不可接收缺陷，该零部件或产品为不合格零部件或不合格产品。 八.装配通用检验标准

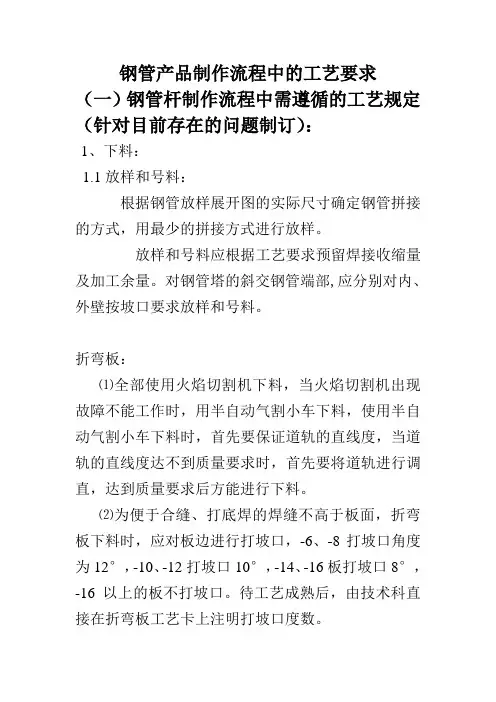

钢管产品制作流程中的工艺要求
钢管产品制作流程中的工艺要求（一）钢管杆制作流程中需遵循的工艺规定（针对目前存在的问题制订）： 1、下料： 1.1放样和号料： 根据钢管放样展开图的实际尺寸确定钢管拼接的方式，用最少的拼接方式进行放样。 放样和号料应根据工艺要求预留焊接收缩量及加工余量。对钢管塔的斜交钢管端部,应分别对内、外壁按坡口要求放样和号料。 折弯板： ⑴全部使用火焰切割机下料，当火焰切割机出现故障不能工作时，用半自动气割小车下料，使用半自动气割小车下料时，首先要保证道轨的直线度，当道轨的直线度达不到质量要求时，首先要将道轨进行调直，达到质量要求后方能进行下料。 ⑵为便于合缝、打底焊的焊缝不高于板面，折弯板下料时，应对板边进行打坡口，-6、-8打坡口角度为12°，-10、-12打坡口10°，-14、-16板打坡口8°，-16以上的板不打坡口。待工艺成熟后，由技术科直接在折弯板工艺卡上注明打坡口度数。
⑶下料人员负责下料完成后氧化铁的清理工作，此工作可在折弯板折弯完毕回厂后再清理。 ⑷材料标识的移植：每张板下完料后，操作工应在产生的余料上将该材料的材质、厚度进行标识，以便以后使用不混淆材质。 2.放样、号料和切割 2.1样板的尺寸及样板上任意两孔的孔距允许的偏差不应超过±0.5mm；孔中心偏差不允许超过±0.5mm。 2.2放样时，应在合理的部位开设镀锌通气孔；焊接时，若形成大于200mm×200mm的密闭腔，应开设镀锌通气孔。开设镀锌通气孔应征得设计单位同意。 2.3零件直接号料时,长度和宽度的偏差应不大于 1.0mm；孔的位置允许偏差同6.1.2。 2.4弯曲零件的孔眼划线，应在零件弯曲加工完成，经检查合格后进行。 2.5切割前,应将钢材表面切割区域内的铁锈、油污等清除干净，切割后的断面上不得有裂纹和大于 1.0mm 的缺棱，并应清除边缘上的熔瘤和飞溅物等。气割、等离子切割质量应分别满足JB/T10045.3、JB/T10045.4Ⅰ级切割面质量要求，切割的允许偏差应符合表1规定。 表1切割的允许偏差
不锈钢管焊接工艺及热处理模板
不锈钢管焊接工艺及热处 理模板 1
不锈钢管焊接工艺及热处理 [我的钢铁] -02-03 15:10:20 不锈钢管热处理 不锈钢管热处理国外普遍采用带保护气体的无氧化连续热处 理炉, 进行生产过程中的中间热处理和最终的成品热处理, 由于能够获得无氧化的光亮表面, 从而取消了传统的酸洗工序。这一热处理工艺的采用, 既改进了钢管的质量, 又克服了酸洗对环境的污染。 根据当前世界发展的趋势, 光亮连续炉基本分为三种类型: ( 1) 辊底式光亮热处理炉。这种炉型适用于大规格、大批量钢管热处理, 小时产量为1.0吨以上。可使用的保护气体为高纯度氢气、分解氨及其它保护气体。能够配备有对流冷却系统, 以便较快地冷却钢管。 ( 2) 网带式光亮热处理炉。这种炉型适合于小直径薄壁精密钢管, 小时产量约为0.3-1.0吨, 处理钢管长度可达40米, 也能够处理成卷的毛细管。 2
( 3) 马弗式光亮热处理炉。钢管装在连续的把架上, 在马弗管 内运行加热, 能以较低的成本处理优质小直径薄壁钢管, 小时产量 约在0.3吨以上。 不锈钢焊管工艺技术——氩弧焊 不锈钢焊管要求熔深焊透, 不含氧化物夹杂, 热影响区尽可能小, 钨极惰性气体保护的氩弧焊具有较好的适应性, 焊接质量高、 焊透性能好, 其产品在化工、核工业和食品等工业中得到广泛应用。 焊接速度不高是氩弧焊的不足之处, 为提高焊接速度, 国外研 究开发了多种方法。其中由单电极单焊炬发展采用多电极多焊炬 的焊接方法在生产中应用。70年代德国首先采用多焊炬沿焊缝方向直线排列, 形成长形热流分布, 明显提高焊速。一般采用三电极 焊炬的氩弧焊, 焊接钢管壁厚S≥2mm, 焊接速度比单焊炬提高3-4倍, 焊接质量也得以改进。氩弧焊与等离子焊组合能够焊接更大壁厚的钢管, 另外, 在氩气中5-10%的氢气, 再采用高频脉冲焊接电源, 也可提高焊接速度。 多焊炬氩弧焊适用于奥氏体和铁素体不锈钢管的焊接。 不锈钢焊管工艺技术——高频焊 3
钢管杆构架安装作业指导书
钢管构支架杆安装作业指导书 1、目的 根据GB50205-2001《钢结构工程施工质量验收规范》，为确保支架安装质量符合设计及规范要求，提供给业主合格产品质量。 2、适应范围 本作业指导书适应于220kV柳沟变工程钢管构支架安装。 3、组织及职责 3.1施工负责人：汪建国戴新明 3.2安全员：孟昭龙 3.3质量管理：常文亮材料员：袁朝玲 3.5施工人员：陈卫国、戚玉江、彭建华、龙海等 3.6吊车指挥作业：鲍其文 3.7司索作业：龙海 4、技术、工器具（机具）准备 4.1认真学习本作业指导书及国家验收规范标准； 4.2安规考试合格后方能上岗； 4.3主要施工机具如下表： 序号名称规格数量 1 汽车吊8T 1辆 2 电焊机380V（交流）1台 3 垫木、木楔50根 4 钢丝绳4分（25—30米）10根 5 尼龙绳10×50 2根 6 橇杠ф25×1.8米5根 7 双钩 1.5T 30根
8 水平仪、经纬仪各2台 9 钢卷尺30、10米各2个 10 千斤顶5T、力矩扳手 扳手各1 5．过程控制及质量标准： 5.1施工前由工程部组织，变电施工处参加对基础进行验收，验收依据为施工基础图及有关验收规范。 5.2检查核对到货的产品（钢管杆、铁附件等）的品种、规格、型号及数量是否与图纸及材料表一致。 5.3检查所有钢管杆是否符合质量标准的规定。应在出场前及现场进行外观检查钢管杆的同心度、焊接的质量、钢管杆管壁厚薄是否一致，钢管杆热镀是否满镀、无漏镀、钢管杆的弯曲度不超过标准值，当缺陷不严重时，可以在现场处理的应在现场处理。缺陷较严重的情况下，应返厂重新处理，直至合格。 5.4 对到货的铁附件检查。 5.4.1是否符合加工质量标准。 5.4.2外观检查应无锈蚀，弯曲，锌层剥落等缺陷。 5.4.3加工的孔距及孔的尺寸是否符合图纸要求。 5.5排杆时应接下列几项要求进行： 5.5.1排杆时要考虑整体规划，给于吊车施工留有充分进退余地，保证场地其它设备排放有序。 5.5.2排杆时应根据钢管杆起吊方法要求进行排杆，钢管杆的排列位臵方向应根据地形条件，组立杆的施工设计来确定，排杆时杆中心尽量靠近坑口，距离杯口最好在0.5～1米，以利起吊就位。 5.5.3钢管杆就位可用吊车或木杠拨动等方法，但钢管杆下面一定要有
无缝钢管生产工艺流程
无缝钢管生产工艺流程 两种钢管工艺流程概述 冷拔(轧)无缝钢管：圆圆管坯→加热→穿孔→打头→退火→酸洗→涂油(镀铜)→多道次冷拔(冷轧)→坯管→热处理→矫直→水压试验(探伤)→标记→入库。 热轧(挤压无缝钢管)：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径(或减径)→冷却→坯管→矫直→水压试验(或探伤)→标记→入库。 两种钢管工艺流程详解 冷拔钢管用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。轧硬卷重一般在6~13.5吨，钢卷内径为610mm。 一般冷连轧板、卷均应经过连续退火(CAPL机组)或罩式炉退火消除冷作硬化及轧制应力，达到相应标准规定的力学性能指标。 冷轧钢板的表面质量、外观、尺寸精度均优于热轧板，且其产品厚度右轧薄至0.18mm左右，因此深受广大用户青睐。以冷轧钢卷为基板进行产品的深加工，成为高附加值产品。如电镀锌、热镀锌、耐指纹电镀锌、彩涂钢板卷及减振复合钢板、PVC 复膜钢板等，使这些产品具有美观、高抗腐蚀等优良品质，得到了广泛应用。冷轧钢卷经退火后必须进行精整，包括切头、尾、切边、矫平、平整、重卷、
或纵剪切板等。冷轧产品广泛应用于汽车制造、家电产品、仪表开关、建筑、办公家具等行业。钢板捆包后的每包重量为3~5吨。平整分卷重一般为3~10吨/卷。钢卷内径610mm。 热轧钢管用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机控制轧制，终轧后即经过层流冷却和卷取机卷取、成为直发卷。直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。其卷重较重、钢卷内径为760mm。(一般制管行业喜欢使用。)将直发卷经切头、切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。热轧精整卷若经酸洗去除氧化皮并涂油后即成热轧酸洗板卷。该产品有局部替代冷轧板的趋向，价格适中，深受广大用户喜爱
外协、外购件管理制度
外协件管理制度 1.目的：为了确保本厂产品在生产制造过程中所需的外协件符合技术要求而 制定本规程。 2.适用范围：适用于所有产品的外协件的检验和管理工作。 3.职责： A.技术部门负责编制外协件的技术要求。 B.供销部负责外协件的采购和协调。 C.生产部门负责外协件的联系加工制造。 D.质管部负责外协件的检验。 4.程序 A．技术部门根据国家、行业和企业标准提供外协件图纸、技术要求和检验方法。 B．供销部根据本厂生产计划和外协件技术要求提出外协件申请计划，选择合适的协作加工单位。 C．外协件加工前必须签定完善的协作协议，责权分清，价格合理。协议文件按技术档案保管程序规定保存。 D．外协件加工周期较长，生产部门应安排人员进行督查。 E．外协件到达厂里后，供销部应填写外协件交验单，物品在仓库单独存放，加以标识，等待验收。 F．质管部及时安排质检员对外协件进行检验。 G．抽样方法： a．对于一般零部件可采用5%（数量＜200）、2%（200≤数量≤500）、1%（数量＞500）的抽样方法，随机抽取进行检验。 b．对于涉及防爆性能的零部件采用100%全检的方法。 H 检验人员必须认真按外协件技术要求和产品检验标准或图纸进行检验。
I 检验人员在检验过程中必须认真填写检验记录，记录由质管部保管存档。J 外协件处理： c．对于检验合格的外协件，交库房加注标识入库保管。 d．对于检验不合格的外协件，加以标识，由供销部负责更换、退货或报废处理。
外购件管理制度 1.目的：为确保本厂的外购件符合产品工艺技术要求而制定本规程。 2.适用范围：适用本厂所有外购件的检验和管理工作。 3.职责： A．技术部门负责编制外购件的技术要求。 B．供销部负责确定合格供应方单位和外购件的采购。 C．质管部负责外购件的采购。 4.程序 A．技术部门根据国家、行业和企业标准及图纸编制外购件技术要求，经营部根据供应方的各种资料提供合格供应方单位名单，经总经理批准后，编制合格供应方名单。 B．生产部门按照生产计划和《外购件技术要求》，提出外购件申请计划报供销部，供销部根据各单位申报的计划汇总的采购计划报总经理审批，批准后的计划，组织实施。 C．外购件在采购时必须要求供应方提供合格的质资证明，如材质、防爆合格证、检验合格证、安全标志证书和生产许可证等证明材料的复印件。D．外购件到达厂里后，供销部应填写《外购件交验单》，物品在库房单独存放，加以标识，等待验收。 E．质管部及时安排检验员对上述外购件进行检验，检验方法为： a．对于一般零部件可采用5%（数量≤200），2%（200＜数量≤500），1%（数量≥500）的抽样方法，随机抽取进行检验。 b．对于涉及防爆性能的重要零部件采取100%全检的方法。 F．检验人员必须严格执行外协件的技术要求和材料、产品的检验标准进行检验。 G．检验人员必须认真填写外购件检验记录，记录应由质管部保管，并按技
