轴承润滑脂的添加方法

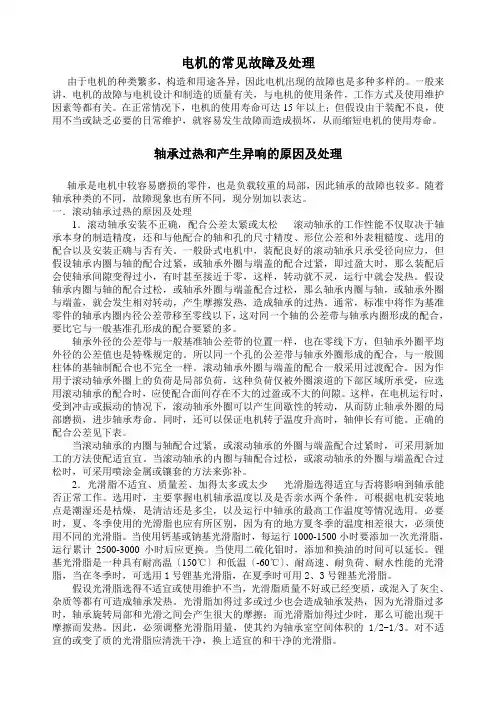

电机的常见故障及处理

由于电机的种类繁多，结构和用途各异，因而电机出现的故障也是多种多样的。一般来讲，电机的故障与电机设计和制造的质量有关，与电机的使用条件，工作方式及使用维护因素等都有关。在正常情况下，电机的使用寿命可达15年以上;但若由于装配不良，使用不当或缺乏必要的日常维护，就容易发生故障而造成损坏，从而缩短电机的使用寿命。

轴承过热和产生异响的原因及处理

轴承是电机中较容易磨损的零件，也是负载较重的部分，因而轴承的故障也较多。随着轴承种类的不同，故障现象也有所不同，现分别加以叙述。

一(滚动轴承过热的原因及处理

1(滚动轴承安装不正确，配合公差太紧或太松滚动轴承的工作性能不仅取决于轴承本身的制造精度，还和与他配合的轴和孔的尺寸精度、形位公差和表面粗糙度、选用的配合以及安装正确与否有关。一般卧式电机中，装配良好的滚动轴承只承受径向应力，但如果轴承内圈与轴的配合过紧，或轴承外圈与端盖的配合过紧，即过盈大时，则装配后会使轴承间隙变得过小，有时甚至接近于零，这样，转动就不灵，运行中就会发热。如果轴承内圈与轴的配合过松，或轴承外圈与端盖配合过松，则轴承内圈与轴，或轴承外圈与端盖，就会发生相对转动，产生摩擦发热，造成轴承的过热。通常，标准中将作为基准零件的轴承内圈内径公差带移至零线以下，这对同一个轴的公差带与轴承内圈形成的配合，要比它与一般基准孔形成的配合要紧的多。

轴承外径的公差带与一般基准轴公差带的位置相同，也在零线下方，但轴承外圈平均外径的公差值也是特殊规定的。所以同一个孔的公差带与轴承外圈形成的配

当滚动轴承的内圈与轴配合过紧，或滚动轴承的外圈与端盖配合过紧时，可采用新加工的方法使配合合适。当滚动轴承的内圈与轴配合过松，或滚动轴承的外圈与端盖配合过松时，可采用喷涂金属或镶套的方法来弥补。

2(润滑脂不合适、质量差、加得太多或太少润滑脂选得合适与否将影响到轴承能否正常工作。选用时，主要掌握电机轴承温度以及是否亲水两个条件。可根据电机安装地点是潮湿还是干燥，是清洁还是多尘，以及运行中轴承的最高工作温度等情况选用。必要时，夏、冬季使用的润滑脂也应有所区别，因为有的地方夏冬季的温度相差很大，必须使用不同的润滑脂。当使用钙基或钠基润滑脂时，每运行1000-1500小时要添加一次润滑脂，运行累计2500-3000小时后应更换。当使用二硫化钼时，添加和换油的时间可以延长。锂基润滑脂是一种具有耐高温(150?)和低温(-60?)、耐高速、耐负荷、耐水性能的润滑脂，当在冬季时，可选用1号锂基润滑脂，在夏季时可用2、3号锂基润滑脂。

如果润滑脂选得不合适或使用维护不当，润滑脂质量不好或已经变质，或混入了灰尘、杂质等都有可造成轴承发热。润滑脂加得过多或过少也会造成轴承发热，因为润滑脂过多时，轴承旋转部分和润滑之间会产生很大的摩擦;而润滑脂加得过少时，则可能出现干摩擦而发热。因此，必须调整润滑脂用量，使其约为轴承室空间体积的1/2-1/3。对不合适的或变了质的润滑脂应清洗干净，换上合适的和洁净的润滑脂。

3(电机外轴承盖与滚动轴承外圆之间的轴向间隙太小大型和中型电机一般在

非轴伸端采用球轴承，轴伸端采用滚子轴承，这样，当转子热膨胀时，可以自由伸长。而小型电机由于两端均采用球轴承，其外轴承盖与轴承外圈间应有一合适间隙，否则，轴承就可能因受轴向过大的热伸长而发热。当出现这种现象时，应将前(或后)侧轴承盖车去一点，或者是在轴承盖与端盖之间加垫一垫片，使一端外轴承盖与轴承圈之间形成一足够的间隙。

4(电机两侧端盖或轴承盖未装配好如果电机两侧端盖或轴承盖装得不平行或

止口没有靠严，则会使滚珠偏出轨道旋转而发热。必须重新将两侧端盖或轴承盖止口装平，并用螺栓均匀旋紧固定。

5(滚珠、滚柱、内外圈、滚珠架严重磨损或金属剥落此时应更换新的轴承。

6(与负载机械的连接不良主要原因是:联轴器装配不良，皮带拉力过大，与负

载机械的轴心不一致，带轮直径过小，带轮离轴承太远，所受的轴向或径向载荷过大等。处理方法是纠正不正确的连接，避免轴承承受不正常的作用力。

7(轴发生了弯曲或断裂这时轴承受力不再是纯径向力，故而引起轴承发热。

应设法将弯曲的轴校直或更换。

滚动轴承内圈与轴的配合(轴径公差)

轴承内径 100KW以内电机 100KW以上电机

mm 向心球轴承短圆柱滚子轴承配合(μm) 公差配合配合μm) 公差(μm) 公差(超过到种类种类上差下差种类上差下差上差下差

6 10 j5 +4 -2

10 18 j5 +5 -3

18 30 k5 +11 +2

30 50 k5 +13 +2 k5 +13 +2 m6 +25 +9

50 80 k5 +15 +2 m5 +28 +13 m6 +30 +11

80 120 m5 +28 +13 m6 +40 +15 n6 +45 +23

120 180 m6 +40 +15 n5 +45 +27 n6 +52 +27

180 250 n6 +60 +31

滚动轴承外圈与端盖的配合(端盖孔公差)

超过轴承外径0 18 30 50 80 120 180 260

(毫米) 到 18 30 50 80 120 180 260 360

上差公差 +10 +12 +14 +18 +22 +26 +30 +36

(μm) 下差 -8 -9 -11 -12 -13 -14 -16 -16

轴与套的装配公盈

轴标称尺寸〉6 〉10 〉18 〉30 〉50 〉80 〉120 〉160

(mm) 10 18 30 50 80 120 160 220

公盈值 -28 -33 -41 -60 -87 -124 -170 -210

(μm) -50 -60 -81 -109 -148 -198 -253 -308

轴承产生异响的原因及处理

滚动轴承精密度高，工作在转动、高温、负载条件下，所以容易产生故障和磨损。在转速快、温度高、负载重、振动大的情况下工作时，出故障的机会就多，磨损超限也快。轴承出故障的原因除正常磨损外，还有不正常损坏和保养不善装配不良等原因。对于运行中的轴承主要靠听声音来判断，根据声音可判断出轴承是否出了故障。一般可用轴承听引器(或长起子)使一端顶在轴承盖边缘上，另一端塞在一只耳朵里，并塞住另一只耳朵，此时思想要高度集中，认真细心地辨别其声音，如果

1、滚动体在内、外圈中有隐约的滚动声，且声音单调而均匀，使人感到轻松，说明轴

承是完好的。

2、听到明显的滚动体滚动和振动声，说明轴承间隙过大。

3、滚动体声音发哑，声音沉重，说明是润滑脂太脏，有杂质侵入油脂。

4、滚动体有不规律的撞击声，说明有个别滚动体破裂，裂块已掉出，但珠架尚完好。

5、有近似口哨的叫声，夹杂着滚动体的滚动声，说明轴承严重缺乏润滑脂或油脂选择

不当。

6、声音有周期性的忽高忽低，说明负荷轻重不一致。

轴承产生异响的原因及原理

1、轴承磨损或损坏用手抓住转轴，上下摆动，若能移动，即表示轴承已磨损或损坏，也

可检查轴承转动是否灵活轻快，有无杂声等，若声音不正常或有卡住现象，则说明轴承

也已磨损或损坏。轴承磨损的允许限度与电机的结构特点以及被拖动的负荷工作情况等

有关。不同规格种类的轴承最大的磨损允许值也不同，内径大的磨损值应该取得稍大一

些，内径小的就取得小一些。滚子轴承的磨损值应取得大一些，反之要取得小一些等等。 2、轴承安装不正确如果轴承没有紧靠轴肩，或轴承盖螺丝松动，或两个轴承不同心及端

盖没有上好等，都会使轴承内外圆不同心并增加轴承内部磨损，使轴承发热并发出异响。

因此，必须重新安装正确。

3、轴承公差配合选择不当轴承内圈与轴配合公盈过小，在运转中会发生轴与内圈的相对

旋转，使轴磨损并发出异响。配合公盈过大则影响轴承游隙，使转动不灵活并发出异响。 4、轴承内润滑脂过多或过少润滑脂过多或过少都可使轴承发热并产生干摩擦响声。应检

查轴承室内润滑脂，并使其占油室空间容积的1/2-2/3。、

5、润滑脂变质或混入了杂质润滑脂变质后会引起轴承发热并产生干摩擦响声。润滑脂中

混入杂质也会产生异响。应清洗轴承并更换润滑脂。

6、轴弯曲、皮带过紧或联轴器中心线不正这些弊病都使轴承受力不正常，从而使轴承产

生异响。轴弯曲时应校直或更换新轴;皮带过紧时应重新调整皮带及其安装位置;联轴

器中心线不正时应重新校正。

电机装配的技术要求

电机的零部件很多。按照技术要求和一定的精度标准，将若干零件组合成电机产品的过程，称为电机装配。在装配过程中，必须严格按照装配技术要求和工艺规程进行，确保电机产品的装配质量。

电机装配时，主要技术要求如下:

1、保证电机径向装配精度、气隙均匀度。

2、保证电机轴向装配精度，要求定子与转子的轴向中线基本重合。

3、要求轴承润滑良好，运转灵活，温升合格，噪声小，振动小。、

4、转子运行平稳，振幅不超过规定标准，平衡块应安装牢固。

5、电刷压力和位置应符合要求。

6、风扇及挡风板位置应符合规定，通风道中应无阻碍通风或振动发声的杂物。

7、绕组应接线正确，绝缘良好，无擦碰损伤。

8、机座及端盖的止口接触面应无碰伤。

9、换向器、滑环及电刷工作面应无油污、赃物，接触可靠。

10、电机内部应无其他杂物。电机的所有固定连接应符合要求。

电机装配工艺过程及方法

装配工艺过程:一般包括以下三个阶段:

一、装配前的准备阶段

1、在开始装配前，应做好下述准备工作:了解产品或部件的结构、零件的作用以及相互的连接关系等。

2、确定装配的方法、顺序和准备所需的工、夹、量具。

3、对装配的零部件进行清理，对某些零件还需进行补充加工，如钻、刮、攻螺纹、套罗纹等。

4、对装配的零部件进行清洗，清除零部件上的锈斑、切削及油污等。

5、对回转零件需进行动平衡试验，有密封要求的零部件还需进行密封试验。

通常对于长径比很小的回转体，只需进行静平衡即可;而对于长径比很大的回转体，则需进行动平衡。

密封性试验一般有气压法和液压法两种。

二、装配阶段:

结构复杂的产品，其装配工作一般分为部件装配和总装配两个过程。

三、调整、检验、和试车阶段

产品在总装配完成之后，必须经过仔细的调整、检验和试车，使其工作性能达到设计要求的指标。

1、调整指调节零部件或机构之间的相互位置、配合间隙、结构松紧等，其目的是使各部分的工作协调。

2、检验包括几何精度检验和工作质量检验等，其中前者主要是检验产品静态时的精度;而后者则是检验产品工作状态下的质量。有些部件，如换向器也需要进行上述两项检验。

3、试车主要是检验机构或产品运转的灵活性、振动、工作温升、噪声、转速、机械及电气参数等，看其是否符合产品的技术要求。

电机解体

一、原始资料收集:

1、做记录:名牌数据、轴伸方向、联轴器、电机缺件、用户单位、日期、操作者。

2、做记号:电机轴头、联轴器打钢印端盖钢印号轴承外盖记号

3、准备合适工具:扒轮(千斤顶、丝杠、气割)

拆机(撬棍、扳手等)

4、电气测量:测量对地及直流电阻并记录。

5、拆机:电机在前，工具在身后，摆放整齐备用，电机与工具之间

留有1米半空间，供操作者工作，拆下零部件及时放到别处空地

待清洗，转子抽芯后吊走，记下轴承号，打掉轴承，内盖打钢印 6、清理:定转子清灰水洗零部件汽油洗擦净，端盖风扇网罩内刷防锈漆

7、摆放:同一台电机尽量摆放在一起。

8、机械测量:转子轴承当、轴承套等。

9、收工具:擦洗干净工具，放回原处。

10、打扫工作场地。

轴承润滑脂相关知识

轴承润滑脂相关知识概要轴承润滑脂就是用在轴承上的润滑脂，起到润滑，降温，抗压，延长轴承寿命等作用。这里面有两个概念，首先它是润滑脂，不是润滑油，说明它的形态是油脂状半固体，不是液体也不是气体。其次是针对轴承使用的，那么针对齿轮使用的，针对液压系统使用的润滑脂就不是轴承润滑脂。轴承润滑脂也是润滑脂的一种，它是用在轴承上的润滑脂。稠厚的油脂状半固体。用于轴承的摩擦部分，起润滑和密封作用。也用于金属表面，起填充空隙和防锈作用。主要由矿物油（或合成润滑油）和稠化剂调制而成。根据稠化剂可分为皂基脂和非皂基脂两类。皂基脂的稠化剂常用锂、钠、钙、铝、锌等金属皂，也用钾、钡、铅、锰等金属皂。常见的皂基脂如铁霸MEGALUBE极压复合锂基润滑脂，铁霸BLACK MAGIC磺化钙基复合润滑脂等。非皂基脂的稠化剂常用石墨、炭黑、石棉等。主要指标主要质量指标是滴点、针入度、灰分和水分等。用来评价轴承脂胶体稳定性的指标为分油试验、滚动轴承性能试验等。滚筒试验是测试滚压作用下稠度变化的试验方法。流动性试验是评价在低温下轴承脂可泵送性的试验方法。抗水淋性试验是评价轴承脂对水淋洗出的抵抗能力的试验方法。胶体安定性是轴承脂在贮存和使用中保持胶体稳定，液体矿油不从脂中析出的性能。机械安定性是表示轴承脂在机械工作条件下抵抗稠度变化的性能。滚珠轴承扭矩试验是评价轴承脂低温性能的一种试验方法。典型的轴承润滑脂的技术指标表格如下：（美国TRIPAK MEGALUBE极压复合锂基润滑脂技术指标）

主要作用轴承润滑脂的使用，其目的是使轴承滚动面及滑动面间形成一层薄薄的油膜，以防止金属与金属直接接触，从而减少轴承内部摩擦及磨损，防止烧粘，滑脂对轴承作用如下：（1）减少摩擦及磨损：在构成轴承的套圈。滚动体及保持器的相互接触部分，防止金属接触，减少摩擦。磨损。（2）延长疲劳寿命：轴承的转动疲劳寿命，在旋转中，滚动接触面润滑良好，则延长。反之，油粘度低，润滑油膜厚度不好，则缩短。（3）排出摩擦热。冷却：循环给油法等可以用油排出由摩擦发生的热，或由外部传来的热，达到冷却的效果。防止轴承过热，防止润滑油自身老化。（4）其他：还有防止异物侵入轴承内部，或防止生锈。腐蚀之效果。主要分类 1、有机硅脂有机硅硅脂是以硅油作为基油，添加增稠剂、填料及性能改进剂配制而成的脂状物。将上述各组份置入真空捏合机中，在加热及减压下混合均匀，然后用三辊机进一步研磨，经脱泡处理后包装。 2、锂基润滑脂锂基润滑脂是由天然脂肪酸(硬脂酸或12-羟基硬脂酸)锂皂，稠化中等粘度的矿物润滑油或合成润滑油制成，而合成锂基润滑脂是由合成脂肪酸锂皂，稠化中等粘度的矿物润滑油制成。常见立即润滑脂如铁霸绿油脂，铁霸TM COMPLEX合成复合锂基润滑脂等。铁霸TM COMPLEX合成复合锂基润滑脂是采用聚α 烯烃(PAO) 合成基础油加入复合锂皂基中调配而成.具备出众的低温泵送性能、低温启动和启动扭矩较低、良好的抗水性能、粘附性以及剪切稳定性。 3、膨润土润滑脂膨润土润滑脂是由经表面活性剂处理后的有机膨润土稠化中粘度或高粘度矿油制成，适用于车底盘、驾驶舵、万向节、水泵、轮毂以及轴承的润滑。膨润土润滑脂使用最广泛的莫过于铁霸红油脂。铁霸红油脂是使用最高质量的链烷烃基础油和膨润土，由特别配方独特工艺调配而成。在极高压和高温环境下能保持良好的抗剪切安定性和持久性。具有优良的防腐蚀性、防盐雾性、耐蒸汽性、抗氧化性、耐灰尘和耐风化。铁霸红油脂亦是少数能够承受重负载和承受梯姆肯289.5N抗压能力的油脂。铁霸红油脂含有特殊EP 极压添加剂，在高温环境下不会熔解，瞬态最高工作温度为593℃。 4、复合磺酸钙基润滑脂复合磺酸钙基润滑脂是由基础油、稠化剂和添加剂等组成，其稠化剂由两部分组成：一部分是高碱性非牛顿体磺酸钙，另一部分是复合钙皂，他们之间既有物理混合，又有化学缔合。复合磺酸钙基润滑脂最典型的要数铁霸黑油脂和铁霸TP2000系列润滑脂。美国铁霸TP2000系列复合磺化钙润滑脂是采用国际最先进之技术，配合以复合磺化钙皂之特殊工艺调配而成。它具备有优越的机械安定性，很高的负载能力，优越防水性及抗氧防腐蚀性，更同时具有显著的耐高温性能。比其他的高温润滑脂如复合锂基润滑脂，复合铝润滑脂及聚脲润滑脂等，在性能上更胜一筹，是一系列全新研制的润滑产品。 5、铝基润滑脂铝基润滑脂是由硬脂酸铝皂稠化矿物油或合成脂肪酸复合铝皂稠化润滑油制得，滴点高，机械和胶体安定性好，适用于铁路机车、汽车、水泵、电机等各种轴承润滑，适用于150～180℃的高温下。具有高

轴承润滑脂的作用

轴承润滑脂在轴承运行中有哪些作用？轴承润滑的作用润滑对滚动轴承的疲劳寿命和摩擦、磨损、温升、振动等有重要影响，没有正常的润滑，轴承就不能工作。分析轴承损坏的原因表明，40%左右的轴承损坏都与润滑不良有关。因此，轴承的良好润滑是减小轴承摩擦和磨损的有效措施。除此之外，轴承的润滑还有散热，防锈、密封、缓和冲击等多种作用，轴承润滑的作用可以简要地说明如下：a. 在相互接触的二滚动表面或滑动表面之间形成一层油膜把二表面隔开，减少接触表面的摩擦和磨损。b. 采用油润滑时，特别是采用循环油润滑、油雾润滑和喷油润滑时，润滑油能带走轴承内部的大部分摩擦热，起到有效的散热作用。c. 采用脂润滑时，可以防止外部的灰尘等异物进入轴承，起到封闭作用。 d. 润滑剂都有防止金属锈蚀的作用。e. 延长轴承的疲劳寿命。润滑脂的分类钙基、钠基、锂基、铝基钠基润滑脂钠基润滑脂由机油和肥皂混合而成，主要特点性能是，颜色由黄到暗褐，甚至黑色，结构松，且呈纤维状软膏，拉丝很长，粒性较大，耐热性能好，熔化后也能保持润滑性。但亲水性强，遇水后被溶解即失效，所以不能用于与水接触和安装在潮湿环境中的机械轴承上。钠基润滑脂按针入度分为ZN—2、ZN—3、ZN—4三个牌号。2号和3号适用于温度不高于115℃的摩擦部分，但不能用于与水接触的部位；4号适用于温度不高于135℃的摩擦部分，也不能用于有水或潮湿的部位。钠基润滑脂一般用于转动较快，温度较高的中型电动机、发电机和汽车、拖拉机的发电机、磁电机的轴承上。钙基润滑脂钙基润滑脂由机油、动植物油和石灰制成的稠密的油膏，一般呈黄色或黑褐色，结构均匀软滑，易带气泡，它具有良好的耐水性，沾水不会乳化，适用于与水分或潮气接触的机件的润滑。由于它用水做稳定剂，耐热性差，当使用温度超过规定值时就会失水，使润滑脂的结构破坏，所以它不耐高温，通常不超过70℃。钙基润滑脂根据其针入度的大小又分为五个牌号，其代号分别为ZG—1、ZG—2、ZG—3、ZG—4和ZG—5。号越大，针入度越小，脂越硬。1号适用于温度较低的工作条件；2号适用于轻负荷且温度不超过55℃的滚珠轴承；3号适用于中负荷、中转速且温度60℃以下的机械摩擦部分；4号、5号适用于温度在70℃以下的重负荷低速机械的润滑。例如中小功率柴油机的冷却水泵轴承的润滑、农用水泵轴承加以注4号钙基润滑脂为最合适。在加注这种润滑脂时，要注意不能加热熔化注入，也不能采用向润滑脂内加其它润滑油的办法来降低其稠度，正确的注入方法是用油枪、刮刀或用手指抹入轴承腔内。钙钠基润滑脂钙钠基润滑脂为混合皂基润滑脂，这种润滑脂的性能介于钙基和钠基两种润滑脂之间。黄白色，微呈粒状，结构松软，不光滑，不粘手的软膏状。分为ZGN—1和ZGN—2两个牌号。其耐水性比钠基润滑脂强，耐高温性强于钙基润滑脂。适用于高温下工作的轴承的润滑，其上限工作温度为100℃。一般用于工作温度不超过100℃的机械润滑部位上，不能用于低温和与水接触的润滑部位上。轴承加注润滑脂，均只能给轴承腔内加注1/2或1/3的容量，不能装脂过多。否则会使轴承发热，起动困难。通用锂基润滑脂,根据其标准中规定可知: 使用温度:一20℃-120℃ 水污染:水淋流失量不大于10%,说明能经受水洗;防腐性为l级,即在淡水条件下能防锈。极压：指标中没有规定极压性能指标，即不具有极压性。从以上内容可知: 字母l为润滑脂固定代号，代号为X; `

电动机润滑脂的分类及选用

电动机润滑油脂的选用 1.3＃通用锂基脂和3＃二硫化钼通用锂基脂有何区别？运用中应该注意的： 1、二硫化钼具有较好的抗水、较好的机械安定性和耐压性，主要用于较重负荷的机械的润滑。 2、二硫化钼对铜及其合金有一定的腐蚀作用，不适合用铜管输送，会导致管路堵塞而引起缺油事故。 3、不适合用于铜合金制造的蜗轮蜗杆组，会由于腐蚀而导致断齿。 4、不适合用于铜合金做保持架的滚动轴承，会由于腐蚀而导致保持架断裂。 5、有铜及其合金制造的部位需要润滑时，最好都不要选用含有二硫化钼的润滑产品。这是有很多设备事故作教训的。 2.锂基润滑脂的特点如下： (1)锂基润滑脂，特别是12—经基硬脂酸锂稠化的润滑脂，只有两个相交温度，第一个相交温度(即从伪凝胶态到凝胶态)一般在170℃以上，第二个相变温度(即从凝胶态到溶胶态)一般在200℃以上，因此，当选用适宜的矿油时，可以长期使用在120℃或短期使用到150℃。 (2）锂基润滑脂，特别是12—经基硬脂酸锂稠化的润滑脂，通过电子显微镜可见其皂纤维形成双股的、缠结在一起的扭带状，因此，具有良好的机械安定性。

(3)通过气相色谱法测定，12—经基硬脂酸锂和硬脂酸锂对烷烃的吸附热，发现12—羧基顶脂酸锂和硬脂酸锂，对皂纤维表面液相的结合强度，及对晶格内液相结合强度都是较大的，因此，锂基润滑脂具有较好的胶体安定性。 (4)碱金属中的程对水的镕解度较小，因此，锂基润滑脂具有较好的抗水性，可以便用于潮湿和与水接触的机械部位。锂皂，特别是12—轻基硬脂酸锂皂，对矿油或合成油的稠化能力都比较强，因此，锂基润滑脂与钙钠基润滑脂相比，稠化剂量可以降低约1／3，而使用寿命可以延长一倍以上。锂基润滑脂，特别是以12—疑基硬脂酸锂皂稠化的调滑脂，在加有抗氧化剂、防锈剂和极压剂之后，就成为多效长寿命通用润滑脂，可以代替钙基消滑脂和钠基润滑脂，用于飞机、汽车、坦克、机床和各种机械设备的轴承润滑。 3＃二硫化钼锂基脂是一种多效长寿命润滑脂，具有良好的机械安定性、防锈性及氧化安定性、胶体安定性、氧化安定性、热稳定性、抗水性及极压抗磨性能。二硫化钼锂基脂适用于工作环境温度在－20℃～180℃范围内的轧钢机械、建筑机械、重型起重机械、工程机械等各种重负荷机械设备的齿轮和轴承的润滑。 3.锂基脂和3＃二硫化钼通用锂基脂有何区别？ 3＃二硫化钼通用锂基脂特性: 具有良好的极压性能和耐高温性能;优良的润滑效能,还具有抵抗冲击负荷和振动负荷的优越性能。执行标准:SH/T0587-94 适用: 适用各种高温高负荷的汽车、机床、电机、搅拌机

轴承润滑脂的添加方法

电机的常见故障及处理由于电机的种类繁多，结构和用途各异，因而电机出现的故障也是多种多样的。一般来讲，电机的故障与电机设计和制造的质量有关，与电机的使用条件，工作方式及使用维护因素等都有关。在正常情况下，电机的使用寿命可达15年以上；但若由于装配不良，使用不当或缺乏必要的日常维护，就容易发生故障而造成损坏，从而缩短电机的使用寿命。轴承过热和产生异响的原因及处理轴承是电机中较容易磨损的零件，也是负载较重的部分，因而轴承的故障也较多。随着轴承种类的不同，故障现象也有所不同，现分别加以叙述。一．滚动轴承过热的原因及处理 1．滚动轴承安装不正确，配合公差太紧或太松滚动轴承的工作性能不仅取决于轴承本身的制造精度，还和与他配合的轴和孔的尺寸精度、形位公差和表面粗糙度、选用的配合以及安装正确与否有关。一般卧式电机中，装配良好的滚动轴承只承受径向应力，但如果轴承内圈与轴的配合过紧，或轴承外圈与端盖的配合过紧，即过盈大时，则装配后会使轴承间隙变得过小，有时甚至接近于零，这样，转动就不灵，运行中就会发热。如果轴承内圈与轴的配合过松，或轴承外圈与端盖配合过松，则轴承内圈与轴，或轴承外圈与端盖，就会发生相对转动，产生摩擦发热，造成轴承的过热。通常，标准中将作为基准零件的轴承内圈内径公差带移至零线以下，这对同一个轴的公差带与轴承内圈形成的配合，要比它与一般基准孔形成的配合要紧的多。轴承外径的公差带与一般基准轴公差带的位置相同，也在零线下方，但轴承外圈平均外径的公差值也是特殊规定的。所以同一个孔的公差带与轴承外圈形成的配合，与一般圆柱体的基轴制配合也不完全相同。滚动轴承外圈与端盖的配合一般采用过渡配合。因为作用于滚动轴承外圈上的负荷是局部负荷，这种负荷仅被外圈滚道的下部区域所承受，故选用滚动轴承的配合时，应使配合面间存在不大的过盈或不大的间隙。这样，在电机运行时，受到冲击或振动的情况下，滚动轴承外圈可以产生间歇性的转动，从而避免轴承外圈的局部磨损，提高轴承寿命。同时，还可以保证电机转子温度升高时，轴伸长有可能。正确的配合公差见下表。当滚动轴承的内圈与轴配合过紧，或滚动轴承的外圈与端盖配合过紧时，可采用新加工的方法使配合合适。当滚动轴承的内圈与轴配合过松，或滚动轴承的外圈与端盖配合过松时，可采用喷涂金属或镶套的方法来弥补。 2．润滑脂不合适、质量差、加得太多或太少润滑脂选得合适与否将影响到轴承能否正常工作。选用时，主要掌握电机轴承温度以及是否亲水两个条件。可根据电机安装地点是潮湿还是干燥，是清洁还是多尘，以及运行中轴承的最高工作温度等情况选用。必要时，夏、冬季使用的润滑脂也应有所区别，因为有的地方夏冬季的温度相差很大，必须使用不同的润滑脂。当使用钙基或钠基润滑脂时，每运行1000-1500小时要添加一次润滑脂，运行累计2500-3000小时后应更换。当使用二硫化钼时，添加和换油的时间可以延长。锂基润滑脂是一种具有耐高温（150℃）和低温（-60℃）、耐高速、耐负荷、耐水性能的润滑脂，当在冬季时，可选用1号锂基润滑脂，在夏季时可用2、3号锂基润滑脂。如果润滑脂选得不合适或使用维护不当，润滑脂质量不好或已经变质，或混入了灰尘、杂质等都有可造成轴承发热。润滑脂加得过多或过少也会造成轴承发热，因为润滑脂过多时，轴承旋转部分和润滑之间会产生很大的摩擦；而润滑脂加得过少时，则可能出现干摩擦而发热。因此，必须调整润滑脂用量，使其约为轴承室空间体积的1/2-1/3。对不合适的或变了质的润滑脂应清洗干净，换上合适的和洁净的润滑脂。

电机轴承润滑脂型号

交流、直流、高压电机润滑脂交流电机（160-355）轴承润滑脂基本有以下几种：一、3号锂基润滑脂最常用的油脂。主要用于常规Y、Y2及其派生系列。二、美国加德士高速润滑脂RPM Grease SRI 2 耐高温油脂，耐温-30~+150℃，颜色为绿色。主要用于环境温度比较高的供柳州富达YLF160~355，IP54电机，还有供戚墅铁路机车电机NTP365T-4等。三、埃索美孚宝力达润滑脂Polyrex EM 耐高温油脂，耐温-40~+150℃，颜色为蓝色。主要用于用户特殊要求的地方。如供出口美国的尼玛N250~580电机,目前供大连的NTP184~284T电机上。四、道康宁润滑脂Molykoto fs-3451 耐高温油脂，耐温-40~+200℃，颜色为白色。目前只用于大连机车冷却风机外转子电机JY470-16/8的下端轴承的上侧（只加在外面）。五、德国克鲁勃Kluberquiet BQH72-102高温油脂耐高温油脂，耐温-40~+200℃，目前仅在柳州富达出口日本压缩机配套的YLF200~225，200V，50Hz和200~220V，60Hz电机上使用过。

直流电机轴承润滑脂除一小部分铁路电机轴承用L-XEGEB2锂基润滑脂（如：ZPT-62KG、ZTP-63GY、ZTP-63DG、ZTP-180GY）外，其余直流电机均用3号锂基脂。高压电机轴承润滑油 H355~710 4级~12级（滚动轴承）：锂基润滑脂L-XBCHA3 H355~450 2级（滚动轴承）：用特级高速轴承润滑脂SR12 H450~630 2级（滑动轴承）：汽轮机油L-TSA32# H710以下（滑动轴承）：汽轮机油L-TSA46#

滚动轴承脂润滑方式介绍

滚动轴承脂润滑方式 1、特点。优点：⑴润滑装置简单。如果使用密封轴承或者不需要补充脂的非密封轴承，则不需要任何附加的润滑装置。相比之下，油润滑系统需要油泵、油管、油箱等，要复杂得多。 ⑵润滑脂不易泄漏，轴承的密封结构比较简单。 ⑶轴承的维护、保养方便。 ⑷润滑脂有密封作用.可防止外部灰尘,水分和其它杂质侵入轴承。 ⑸容易提高机械装置的清洁度。缺点： ⑴轴承摩擦大，散热不好，允许的转速比较低。 ⑵温度很高时，润滑脂的基础油会加快蒸发和氧化变质。润滑脂的胶体结构也会变化而加速分油。随着温度升高，润滑脂寿命迅速降低。大部分润滑脂的使用温度与寿命的关系是：每当轴承温度升高10~15℃，润滑脂的寿命下降 l/2。因此，除特殊的高温润滑脂外，一般润滑脂不能在高温下作用。 ⒉润滑脂组成及其作用 ????? 基础油：约占75～95％稠化济约占5～20％添加剂各部分的作用： ⑴基础油：采用矿物油，或者合成油。润滑脂的润滑性能主要由

基础油的润滑性能所决定。基础油的粘度对轴承内油膜的形成和油膜的承载能力、轴承寿命影响很大。 ⑵稠化剂：分皂基和非皂基两种。皂基稠化剂有锡基、钠基、铝基、铅基等多种。稠化剂的种类影响润滑脂的滴点、耐水性。稠化剂以纤维状态分散于基油中，纤维互相交织成网，并把油吸附和固定在网中，使油成膏状。 ⑶添加剂：后边讲 ⒊针入度：润滑脂的稠度用针入度表示，它也是一项重要的指标。针入度的规定是指将质量150g 的圆锥体在5s内沉入温度为25℃的润滑脂内的深度，以1/10mm为单位。针入度用以表示润滑脂的“软度”，反映使用中的流动性。针入度数值越小，表示润滑脂越稠；针入度越大，表示润滑脂越稀。润滑脂的流动性取决于润滑脂的粘度和稠度。粘度越大，稠度越大，润滑脂的流动性越差。对低温下脂润滑的轴承，要求低温起动性能，需要保证在低温下脂的流动性。针入度与轴承使用条件关系见表7-5。 ⒋滴点：润滑脂在规定的试验条件下由半固态变为液态时的温

轴承润滑脂的添加方法

轴承润滑脂的添加方法电机的常见故障及处理由于电机的种类繁多，结构和用途各异，因而电机出现的故障也是多种多样的。一般来讲，电机的故障与电机设计和制造的质量有关，与电机的使用条件，工作方式及使用维护因素等都有关。在正常情况下，电机的使用寿命可达15年以上;但若由于装配不良，使用不当或缺乏必要的日常维护，就容易发生故障而造成损坏，从而缩短电机的使用寿命。轴承过热和产生异响的原因及处理轴承是电机中较容易磨损的零件，也是负载较重的部分，因而轴承的故障也较多。随着轴承种类的不同，故障现象也有所不同，现分别加以叙述。一(滚动轴承过热的原因及处理 1(滚动轴承安装不正确，配合公差太紧或太松滚动轴承的工作性能不仅取决于轴承本身的制造精度，还和与他配合的轴和孔的尺寸精度、形位公差和表面粗糙度、选用的配合以及安装正确与否有关。一般卧式电机中，装配良好的滚动轴承只承受径向应力，但如果轴承内圈与轴的配合过紧，或轴承外圈与端盖的配合过紧，即过盈大时，则装配后会使轴承间隙变得过小，有时甚至接近于零，这样，转动就不灵，运行中就会发热。如果轴承内圈与轴的配合过松，或轴承外圈与端盖配合过松，则轴承内圈与轴，或轴承外圈与端盖，就会发生相对转动，产生摩擦发热，造成轴承的过热。通常，标准中将作为基准零件的轴承内圈内径公差带移至零线以下，这对同一个轴的公差带与轴承内圈形成的配合，要比它与一般基准孔形成的配合要紧的多。轴承外径的公差带与一般基准轴公差带的位置相同，也在零线下方，但轴承外圈平均外径的公差值也是特殊规定的。所以同一个孔的公差带与轴承外圈形成的配

合，与一般圆柱体的基轴制配合也不完全相同。滚动轴承外圈与端盖的配合一般采用过渡配合。因为作用于滚动轴承外圈上的负荷是局部负荷，这种负荷仅被外圈滚道的下部区域所承受，故选用滚动轴承的配合时，应使配合面间存在不大的过盈或不大的间隙。这样，在电机运行时，受到冲击或振动的情况下，滚动轴承外圈可以产生间歇性的转动，从而避免轴承外圈的局部磨损，提高轴承寿命。同时，还可以保证电机转子温度升高时，轴伸长有可能。正确的配合公差见下表。当滚动轴承的内圈与轴配合过紧，或滚动轴承的外圈与端盖配合过紧时，可采用新加工的方法使配合合适。当滚动轴承的内圈与轴配合过松，或滚动轴承的外圈与端盖配合过松时，可采用喷涂金属或镶套的方法来弥补。 2(润滑脂不合适、质量差、加得太多或太少润滑脂选得合适与否将影响到轴承能否正常工作。选用时，主要掌握电机轴承温度以及是否亲水两个条件。可根据电机安装地点是潮湿还是干燥，是清洁还是多尘，以及运行中轴承的最高工作温度等情况选用。必要时，夏、冬季使用的润滑脂也应有所区别，因为有的地方夏冬季的温度相差很大，必须使用不同的润滑脂。当使用钙基或钠基润滑脂时，每运行1000-1500小时要添加一次润滑脂，运行累计2500-3000小时后应更换。当使用二硫化钼时，添加和换油的时间可以延长。锂基润滑脂是一种具有耐高温(150?)和低温(-60?)、耐高速、耐负荷、耐水性能的润滑脂，当在冬季时，可选用1号锂基润滑脂，在夏季时可用2、3号锂基润滑脂。如果润滑脂选得不合适或使用维护不当，润滑脂质量不好或已经变质，或混入了灰尘、杂质等都有可造成轴承发热。润滑脂加得过多或过少也会造成轴承发热，因为润滑脂过多时，轴承旋转部分和润滑之间会产生很大的摩擦;而润滑脂加得过少时，则可能出现干摩擦而发热。因此，必须调整润滑脂用量，使其约为轴承室空间体积的1/2-1/3。对不合适的或变了质的润滑脂应清洗干净，换上合适的和洁净的润滑脂。

滚动轴承润滑脂的消耗量及润滑制度

滚动轴承润滑脂的消耗量及润滑制度 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

滚动轴承润滑脂的消耗量及润滑制度 ①滚动轴承润滑脂消耗量一般灌注式润滑的球和滚子轴承装填润滑脂要注意：（1）装在水平轴上的一个或多个轴承要填满轴承里面和轴承之间的空隙 (如用多个轴承)，但外盖里的空隙只填全部空间的32～4 3；（2）装在垂直轴上的轴承，要填满轴承里面，但上盖只填空间的一半，下盖只填空间的31～4 3；（3）在易污染的环境中，对低速和中速轴承，要把轴承和盖里的全部空间填满。上述是一般装填润滑脂的参考数据。要注意的是装脂量太多，轴承运行容易发热，温升很高。所以轴承转速越高，则润滑脂装人量应适当减少。当滚动轴承转速在1500r ／min 以上时，装脂量占滚动轴承箱容积的30％～50％；在转速小于1500r ／min 的装脂量占滚动轴承箱容积的60％～70％。由于润滑脂质量不断提高，既可延长加脂间隔周期又可以大大减少装入量。高质量润滑脂填充人滚动轴承内、外座圈、滚动体滚道之间的空间，轴承盖以内的空间不再填装润滑脂，这种加填脂的方法称为”空毂润滑”。不少单位在汽车的车轮轴承内采用工业锂基脂，做空毂润滑试验，取得一定效果，并节约了大量润滑脂。但要注意采用”空毂润滑”时，要求机械安定性和胶体安定性好的高质量润滑脂。否则使用中容易流失，难以保证良好润滑。采用”空毂润滑”应先试验，取得效果和经验后再行普及或推广。高温及环境污染严重的滚动轴承不宜采用空毂润滑。润滑脂填充量，通常可按下述一些公式计算，可大致估计求得。不区别轴承类型，仅从轴承尺寸(外径和宽度)估算填充量的公式 Q = 式中 Q ——填充量，g ； D ——轴承外径，mm ； B ——轴承宽度，mm 。也有人利用下面公式估算 Q = 式中 Q ——填充量，cm 3； D ——轴承外径，mm ； B ——轴承宽度，mm 。可以看出利用内径计算的公式比较合理一些，因为只要给出轴承型号，就可知道轴承的内径，可以立即算出来。另外算出来的是体积，因为对于矿物油、硅油、氟油的润滑脂其密度是不一样的，所以利用轴承内径来计算填充量比较更切合实际一些。轴承第二次加脂量的估计公式。轴承运转一段时间之后，需要补加润滑脂，究竟加多少合适，德国KI üBEI 之公司给出了一个估算公式 Q =

电机轴承润滑脂性能与原理及应用

电机轴承润滑脂的工作原理和方法电机轴承的润滑是依靠润滑脂内的三维纤维网状结构在剪切作用下被拉断时被析出的润滑油在轴承的转动元件，轴承和轴承座圈上形成一层润滑膜而起润滑作用的当新装的润滑脂的轴承开始转动时，润滑脂首先从转动元件上被甩出，并快速的在轴承盖的腔内循环，冷却。随后润滑脂又从旋转的轴承座圈外侧切入到转动元件上，紧贴着转动元件表面上的那部分脂在剪切作用下拉断了纤维网状结构，使少量析出的润滑油在转动元件和座圈表面形成一层润滑莫。其余的部分的润滑脂仍然保持完好的纤维网状结构，起了冷却和密封作用。在轴承刚开始转动时，润滑脂的湍动产生摩擦热，使轴承温度上升到一个最大值，然后随着不断的剪切作用析出润滑油，在轴承的转动元件，轴承座和轴承座圈上形成一层润滑莫之后，这种摩擦热又逐渐减少，同时不断从转动元件甩出到轴承盖空腔内的润滑脂又起到了良好的冷却作用。从而使轴承温度逐渐下降，趋近于一个平衡值。由以上电机轴承润滑脂的工作原理可以看出，润滑脂在电机轴承内不是依靠润滑脂粘附在金属表面上起润滑作用的，而象液体般在轴承盖的空腔内不断的循环流动，即不断的从转动的元件上甩出到空腔内，又不断的从轴承盖空腔返回到转动元件上，从而反复的剪切和冷却、即保证了轴承不发生异常温升，现代高级机电部轴承用润滑脂必须能保证按这个工作原理在轴承内运行。电机轴承内填充的润滑脂量应该是保持在轴承盖内全部空腔的1/3，留下2/3的空间，从而保证有足够的空间让从转自元件上甩出的润滑脂充分冷却后返回到转自元件上，达到控制温升的目的。同时要注意填充量不可过少，因为润滑脂填充量过少将使从转动元件上甩出的润滑脂无法从轴承盖内返回到转动元件上，从而造成润滑不足。名片：润滑脂，稠厚的油脂状半固体。用于机械摩擦部分，起润滑和密封作用。也用于金属面，起填充空隙和防锈作用。主要有矿物油和稠化剤调制而成。根据稠化剂可分为皂基脂和非皂基脂两类。皂基脂的稠化剂常用锂、钠、钙、锌等金属皂，也用钾、钡、铅、铝等金属皂，非皂基脂的稠化剂用石墨、炭黑、石棉，根据用途可分为通用润滑脂和专用润滑脂，前者用于一般机械零件，后者用于拖拉机、铁路机车、船舶机械、石油钻井机械、阀门等。主要质量指标是滴点、针入度、灰分、水分等。用来评定润滑脂胶体稳定性的指标为分油实验、滚动轴承性能试验等。滚筒实验是测试滚压作用下稠度变化的试验方法。流动实验是评价在低温下润滑脂可泵送性的试验方法。抗水淋性试验是评价对水林析出的抵抗能力的试验方法。胶体安定性是润滑脂在使用和储存中保持胶体稳定，液体矿物油不从脂中析出的性能。机械安定性是表示润滑脂在机械工作条件下抵抗稠度变化的性能。滚珠轴承扭矩实验是评价润滑脂低温性能的一种试验方法。润滑脂是将稠化剂分散于液体润滑剂中所组成的一种稳定的固体或半固体产品，其中可以加入旨在改善润滑脂某种特性的添加剂或填料。润滑脂可在常温下附着于垂直表面不流失，并能在敞开或密封不良的摩擦部位工作，具有其他润滑剂所不可替代的特点。因此，在汽车和工程机械上的许多部位都是用润滑脂作为润滑材料，即我们常说的机用黄油。润滑脂主要由稠化剂、基础油、添加剂三部分组成。一般润滑脂中稠化剂含量约为10%-20%，基础油含量约为75%-90%，添加剂及填料的含量在5%以下。 1基础油基础油是润滑脂分散体系中的分散介质，它对润滑脂的性能有较大影响，一般润滑脂多采用中等粘度及高粘度的石油润滑油作为基础油，也有一些为适应在苛刻条件下工作的机械润滑及密封的需要，采用合成润滑油作为基础油，如酯类油、聚泣-烯烃油、硅油、等。 2稠化剂稠化剂是润滑脂的重要组成部分，稠化剂分散在基础油中并形成润滑脂的结构骨架，使基础油被吸附和固定在结构骨架中。润滑脂的抗水性及耐热性主要由稠化剂所决定。用于

电机轴承用什么型号润滑脂

电机轴承润滑脂的选用,要考虑电机的工作环境、负荷的轻重状况、运行时间的长短和转速的高低等众多因素。笔者在电机修理的长期实践中体会到电机轴承润滑脂的选用,主要取决于电机工作环境的潮湿程度和轴承运行的温度高低。如不满足这两个条件,会造成润滑脂流失、水解,导致轴承损坏甚至影响生产。电机滚动轴承使用的润滑脂种类较多,现对几种常用的润滑脂作一简介。轴承润滑脂要根据轴承转速、百运转温度、是否降噪、耐水度淋状况和负荷等工况来确定如果有特殊要求问，如耐高温、耐低温、高负荷，答高转速、高负荷，建议采用合成润滑脂。研究发现，30％滚动轴承损坏的原因是由润滑不良引起的六这足以说明润滑材料对轴承保护起着至关重要的作用。最新的轴承寿命理论计算和试验结果也表明，提高润滑水平可以提高轴承寿命的2、5 倍罔。因此，正确选择润滑材料对电机轴承的保护有着极为重要的意义。轴承润滑脂的作用轴承润滑脂的基本作用是通过在轴承滚动面及滑动面上形成油膜，从而润滑相互配合的轴承元件，降低其摩擦力矩，减少动力消耗；并通过传导排出热量，防止轴承温度本文介绍了轴承润滑脂的作用及工作原0一S0俗0俗彐第六期上升。同时，轴承润滑脂对轴承还理，重点介绍了电机轴承润滑脂的选用原则有如下作用：0延长疲劳寿命：通过对滚动及填充量的选择及滑动接触面的良好润滑，可以延长轴承的使用寿命。浅谈电机轴承0减少摩擦及磨损。0防止轴承生锈、腐蚀。0较好的减振作用，降低电机轴承的噪音。润滑脂的选用润滑脂在轴承中的工作原理电机轴承的润滑机理：润滑脂在剪切力作用下，将自身的三维纤维网状结构拉断析出润滑油，在轴承的转动元件、轴承座和轴承座圈王顺顺刘建龙上形成一层润滑油膜，从而起到润中国石化润滑油有限公司天津分公司滑作用。设备在实际运行过程中，当新装润滑脂的轴承开始转动时，润滑脂首先从转动元件上被甩出。 Pseinu(比瑟奴) M.GREASE-80 通用型电机轴承润滑脂采用全合成基础油，特别含有独特的聚合物以及金属抗磨离子等多种添加剂精制而成，特别针对电机轴承工况而开发研制的。适应性好，具有高低温性能，可在室内外、南北方通用；抗磨性好，不甩油、不乳化、不流失、不含有固体润滑物；长期使用后，外观颜色、酸硷度变化小，无明显氧化现象；能对润滑表面进行微观修复，减少震动，降低摩擦噪音；启动力矩小，运转力矩低，功耗少，温升低。 DN值80万以下的大、中、小各类型号的风机轴承，尤其更适合于H 型电机，转速较高的二级电机以及大型电机，化工行业接触酸、碱气体、水蒸气等恶劣条件下的电机，中高速发电机轴承、大功率重载荷电机轴承，如：硫化机轴承、矿山电机轴承、高温风机轴承、化工泵电机轴承、熔盐泵电机轴承、牵引电机轴承、发电机轴承、特种高温风机轴承等。Pseinu(比瑟奴) M.GREASE-80（HS）高温高速电机轴承润滑脂采用先进的混合型基础油，内含独特的抗磨离子，并加有抗氧化、抗腐蚀等多种添加剂精制而成的，特别针对长期高温高速工作电机轴承工况而开发研制的，能对润滑表面进行微观修复，减少震动，降低摩擦噪音，能减少润滑件的磨损，延长电机轴承使用寿命。能对润滑表面进行微观修复，减少震动，降低摩擦噪音；满足DN值在120万的高速轴承的长期运行要求；长期使用后，外观颜色、酸硷度变化小，无明显氧化现象；能极大地降低摩擦系数，降低摩擦部位的温度；有极强的物理和化学稳定性，可延长补、加脂周期。军用，航空航天电机轴承、旋转部件、螺纹机构）民用，高温高速低温中负荷以及低噪音下的设备、长寿命或终生润滑的密封球轴承，如高温电机、风扇轴承、电动工具轴承、牵引电机轴承、交流发电机轴承、特种高温电机轴承、线材轧机导位轮轴承。

在修理汽车轴承过程中润滑油脂使用的20个误区

在修理汽车轴承过程中润滑油脂使用的20个误区1．安装汽缸垫时涂黄油有些修理工安装汽缸垫时，喜欢涂一层黄油在汽缸垫上，认为这样可以增加发动机的密封性。殊不知，这样做不仅无益，反而有害。众所周知，汽缸垫是汽车发动机缸体与缸盖之间重要的密封材料，它不但要求严格密封汽缸内所产生的高温高压气体，而且必须密封贯穿汽缸盖和缸体内的具有一定压力和流速的冷却水和机油，因而要求在拆装汽缸垫时，要特别注意其密封质量。如果在汽缸垫上涂黄油，当汽缸盖螺栓拧紧时，一部分黄油会被挤压到汽缸水道和油道中，留在缸垫间的黄油在汽缸工作时，由于受高温影响，一部分会流入汽缸燃烧，另一部分则会烧成积炭存于缸体与缸盖的结合面上，在高压高温作用下，极易将汽缸垫击穿或烧穿，造成发动机漏气。因此安装汽缸垫时切勿涂抹黄油。 2．柴油车使用汽油车机油机油有汽油机机油和柴油机机油之分。汽油机和柴油机虽然同样在高温、高压、高速和高负荷条件下工作，但两者仍有较大的区别。柴油机的压缩比是汽油机的2倍多，其主要零件受到高温高压冲击要比汽油机大得多，因而有些零部件的制作材料有所不同。例如，汽油机主轴瓦与连杆轴瓦可用材质较软、抗腐蚀性好的巴氏合金来制作，而柴油机的轴瓦则必须采用铅青铜或铅合金等高性能材料来制作，但这些材料的抗腐性能较差。为此在柴油机机油的炼制过程中，要多加些抗腐剂，以便使用中能在轴瓦表面生成一层保护膜来减轻轴瓦的腐蚀，并提高其耐磨性能。由于汽油机机油没有这种抗腐剂，如果将其加入柴油机，轴瓦在使用中就容易出现斑点、麻坑，甚至成片剥落的不良后果，机油也会很快变脏，并导致烧瓦抱轴事故发生。另外，柴油的含硫量比汽油大，这种有害物质在燃烧过程中会形成硫酸或亚硫酸，连同高温高压废气一道窜入油底壳内，加速机油的氧化与变质，故在柴油机机油炼制过程中需要加入一些抗氧化的添加剂，使机油呈碱性。若有酸性气体窜入，可起到一定的中和作用，不致使机油过快地氧化变质。而汽油机机油则不加这种添加剂，因为呈中性，若将其用于柴油机，会因上述酸

轴承润滑脂的填充量和使用浅析

轴承润滑脂的填充量和使用浅析轴承润滑脂的填充量和使用浅析: 一：轴承润滑脂填充量确定轴承中润滑脂合适的装填量是很重要的。滚动轴承里一般的润滑脂填充量可参考下面原则： 1.水平轴承填充内腔空间的2／3~3／4； 2.一般轴承内不应装满润滑脂，以装到轴承内腔全部空间的1／2~3／4即可。 3.在容易污染的环境中，对于低速或中速的轴承，要把轴承盒里全部空间填满； 4.高速轴承在装脂前应先将轴承放在优质润滑油中，一般是用所装润滑脂的基础油中浸泡一下，以免在启动时因摩擦面润滑脂不足而引起轴承烧坏。 5.垂直安装的轴承填充内腔空间的1／2（上侧），3／4（下侧）； 6.润滑脂填充量，通常可按下述公式估算：V（cm3）=0.01*d（内径mm）*B （宽mm）二：轴承润滑脂的使用： 1．合理选用润滑脂的品种、牌号目前，我国大部分车辆使用2号、3号钙基润滑脂，这在一般使用条件下能满足要求，其中2号钙基润滑脂的稠度较小，从便于加注和减少摩擦阻力角度考虑，如使用温度不高，用2号钙基润滑脂较为适宜。但2号钙基润滑脂的最高使用温度低于3号钙基润滑脂5℃左右，如在南方夏季或山区行驶，轴承温度较高的情况下，则不如3号钙基润滑脂效果好。钙基润滑脂在使用中最大的问题是耐温性差，它的使用温度不能超过70—80℃，否则，便会软化流失。汽车在不同条件下行驶，温度相差很大。例如：在北京地区一般山路上用一般驾驶方法行驶，轮毂轴承温度约60℃左右，可以便用2号或3号钙基润滑脂。如果下坡较多，频繁使用制动，制动毂产生大量热量，这些热量会传至轴承，轴承温度可达70—80℃，如果使用钙基润滑脂，便会产生流油现象。这种情况下，应该使用钙钠基润滑脂(或滚珠轴承脂)或锂基润滑脂。钙钠基润滑脂耐水性差，不能用在经常涉水的汽车上。南方夏季，尤其是下长坡时，轴承温度可超过100℃，最好使用锂基润滑脂。否则，将使润滑脂软化流失，不仅浪费润滑脂，而且使轴承提前损坏。

选择轴承润滑脂

选择轴承润滑脂的技巧轴承润滑脂选择的好坏直接关系着设备的稳定运行，为了更好的发挥轴承的最佳状况，选择轴承润滑脂必须从以下几方面进行考虑： 1、防锈性能使用于轴承内的油脂必须具有防锈效果，防锈剂最好能不溶于水。油脂应具有良好的附着力，并可以在钢材表面形成一层油膜。 2、机械稳定性油脂在机械加工时会变软，导致泄露。正常运行时，油脂会由轴承座甩到轴承内。如果油脂的机械稳定性不够，运转过程中，会使油脂的皂的结构产生机械性崩解，造成油脂被破坏，从而失去润滑作用。 3、油封油封是必需的保护轴承和润滑剂免受外来污染的屏障，轴承运转过程中，不论杂物或湿气都不能渗入轴承内，以防造成对其破坏。正确的安装保养是发挥轴承最长使用寿命的重要因素。同时，必须注意轴承的清洁度、轴承选择的正确性和选用适当的安装与保养工具。另外，轴承必须防止受到污染物和湿气的污染，并保证有正确的被安装和润滑。故轴承配列的设计、油封的状况、润滑剂的型式及润滑周期，乃至专门的保养皆扮演着相同而又重要的角色。 4、混合油脂决不要把不能相容的油脂混用，如果两种不相容的油脂混用，通常其稠度会变软，最后可能会因油脂容易流失而造成轴承的损坏。如果你不知道轴承原先使用的是哪一种润滑脂，则必须先彻底清除轴承内外的旧油脂，方可添加新油脂。 5、油脂的分类主要根据温度和工作条件区分：油脂可根据它们的容许工作温度来分类，油脂的稠度和润滑能力是受到工作温度影响的，在某一温度下操作的轴承必须要选择在同样温度下有正确稠度和良好润滑效果的油脂。油脂是以不同的工作温度范围来制造的，大致可区分为低温用、中温用和高温用的油脂。同时，有一类油脂称为耐挤压或耐挤压并添加二硫化钼，同时，在其中加有添加剂以加强润滑油膜的强度。 6、选择油脂的重要因素如果错误选择油脂则所有预防轴承的措施也是徒劳，选择一种油脂，它的基油粘度在工作温度是能提供足够的润滑效果是很重要的，粘度主要受到温度的影响，它随着温度的上升而下降，当温度下降是它则上升。因此，必须知道在工作温度时的基油粘度。机械制造厂家通常都会指定使用某种油脂，然而大部分的标准润滑脂适用的范围都很广。以下是选择润滑脂的几个重要因素：机械种类；轴承种类与大小；工作温度；工作负荷情况；速度范围；工作情况，如振动和主轴的方向是水平或垂直；冷却情况；密封效果；外围环境。

纳米材料在轴承润滑脂中的应用

!专题综述" 纳米材料在轴承润滑脂中的应用刘大军，龙军，孙洪伟，王平（中国石油化工股份有限公司石油化工科学研究院，北京!"""#$）摘要：纳米材料作为润滑油抗磨减摩添加剂的研究受到广泛关注，但纳米润滑添加剂在润滑脂领域中的应用起步较慢，本文从纳米润滑添加剂的种类、摩擦学性能方面介绍了纳米润滑添加剂的研究进展，展望纳米材料在轴承润滑脂中的应用。关键词：滚动轴承；纳米材料；润滑脂；添加剂；摩擦性能；润滑机理中图分类号：%&!$$’$$；%()*)’+文献标识码：,文章编号：!"""-$.)*（*""/）")-""$/-"+ 轴承滚动表面的处理问题一直备受关注，润滑技术是改进轴承滚动表面状态的一个重要手段。随着工作主机对滚动轴承性能要求不断提高，迫切需要一种可满足高性能要求的新型润滑技术，纳米材料润滑的提出有可能是适应新型轴承滚动表面改性的新技术。纳米材料的晶粒特征尺寸在纳米级（即!0!""12之间），具有体积效应、量子效应、表面与界面效应，被誉为跨世纪的新材料。国内外诸多学者已证明纳米材料在润滑油中具有较好的摩擦学性能，其润滑抗磨机理解释主要有$种观点：微滚动论［!］、表面沉积膜论［*］和渗入晶格强化表面学说［$］。但纳料材料在轴承润滑脂方面的应用研究起步较慢，笔者鉴于润滑油与润滑脂的相关性，综述了近些年纳米材料在润滑油中的应用进展，对纳米润滑材料在轴承润滑脂的应用前景进行了展望，试图指导将先进的纳米技术与传统的润滑脂制造业有机地融合，并充分体现其优势，开拓在润滑脂领域中的应用。 !纳米材料在润滑油中的研究进展纳米润滑材料以纳米颗粒为主，其作为润滑添加剂的研究已经越来越受到重视，随着各国学者的研究，经试验室考察摩擦学性能的纳米润滑添加剂品种越来越多，均在抗磨减摩性能上表现出一定的优越性，但欲想实现低成本、规模化制备技术还尚需时日。表!为近些年来各国学者研究报道过的纳米材料作为润滑剂添加剂的种类。收稿日期：*""+-"3-!)；修回日期：*""+-!!-!/ 作者简介：刘大军（!3./-），男，硕士研究生，主要从事润滑脂与添加剂方面的研究。表!可作为润滑剂添加剂的纳米材料添加剂的种类纳米材料层状无机物类石墨、二硫化钼、二硫化钨等软金属粉类铜粉、镍粉、铋粉、铅粉、铝粉、银粉等稀土化合物三氟化铯、三氟化镧，氢氧化镧，硼酸镧，硼酸铯无机硼酸盐硼酸镧、硼酸铈、硼酸镍、硼酸铜、硼酸锌、硼酸钛、硼酸镁、硼酸钙、硼酸钾、硼酸铝、硼酸钼、硼酸亚铁氢氧化物氢氧化镍、氢氧化锰、氢氧化钴等氧化物三氧化二铝、氧化锡、二氧化钛、氧化锌等含活性元素化合物硫化铜、硫化铅、硫化锌、硫化锰等其他碳酸钙、4)"、碳化硅等 !’!纳米层状无机物质润滑添加剂石墨、二硫化钼等具有层状结构的固体添加剂是目前研究最多的纳米油品添加剂，它们具有较好的抗磨减摩特性。文献［+］用四球机研究含有纳米级石墨粉的*"号机械油时发现，添加剂量在$50/5之间，对*"号机械油摩擦特性具有较好的改进作用，而添加剂剂量低时，会使基础油的抗磨性降低；添加剂量高时也不好，其原因可能是添加剂在摩擦表面的犁沟作用增大。文献［/］采用二烷基二硫代磷酸（667）修饰技术成功实现了89: * 纳米微粒在液体石蜡中的有效分散，修饰的89: * 纳米微粒在润滑油中具有优异的减摩和抗磨性能。一般认为表面修饰剂在常温和中等温度（*/";）下起润滑作用，而无机纳米材料在较高温度下起润滑作用。 !<*纳米软金属类润滑添加剂文献［)］使用纯纳米金属粉末（包括铜粉、镍粉、锡粉和铋粉）分别加到石蜡基基础油中进行抗磨减摩性能试验，在试验转速分别为/""和!""" =>2?1下对添加铜粉、镍粉和铋粉纳米颗粒润滑剂 @::A!"""-$.)* 4A+!-!!+#>%& 轴承 ,BC=?1D *""/年第)期 *""/，A9’) $/-$# 万方数据

如何选择轴承润滑脂

如何选择轴承润滑脂轴承润滑脂选择的好坏直接关系着设备的稳定运行，为了更好的发挥轴承的最佳状况，选择轴承润滑脂必须从以下几方面进行考虑： 1、机械稳定性油脂在机械加工时会变软，导致泄露。正常运行时，油脂会由轴承座甩到轴承内。如果油脂的机械稳定性不够，运转过程中，会使油脂的皂的结构产生机械性崩解，造成油脂被破坏，从而失去润滑作用。 2、油封油封是必需的保护轴承和润滑剂免受外来污染的屏障，轴承运转过程中，不论杂物或湿气都不能渗入轴承内，以防造成对其破坏。正确的安装保养是发挥轴承最长使用寿命的重要因素。同时，必须注意轴承的清洁度、轴承选择的正确性和选用适当的安装与保养工具。另外，轴承必须防止受到污染物和湿气的污染，并保证有正确的被安装和润滑。故轴承配列的设计、油封的状况、润滑剂的型式及润滑周期，乃至专门的保养皆扮演着相同而又重要的角色。 3、油脂的分类主要根据温度和工作条件区分：油脂可根据它们的容许工作温度来分类，油脂的稠度和润滑能力是受到工作温度影响的，在某一温度下操作的轴承必须要选择在同样温度下有正确稠度和良好润滑效果的油脂。油脂是以不同的工作温度范围来制造的，大致可区分为低温用、中温用和高温用的油脂。同时，有一类油脂称为耐挤压或耐挤压并添加二硫化钼，同时，在其中加有添加剂以加强润滑油膜的强度。 4、防锈性能使用于轴承内的油脂必须具有防锈效果，防锈剂最好能不溶于水。油脂应具有良好的附着力，并可以在钢材表面形成一层油膜。

5、混合油脂决不要把不能相容的油脂混用，如果两种不相容的油脂混用，通常其稠度会变软，最后可能会因油脂容易流失而造成轴承的损坏。如果你不知道轴承原先使用的是哪一种润滑脂，则必须先彻底清除轴承内外的旧油脂，方可添加新油脂。 6、油脂的分类主要根据温度和工作条件区分：油脂可根据它们的容许工作温度来分类，油脂的稠度和润滑能力是受到工作温度影响的，在某一温度下操作的轴承必须要选择在同样温度下有正确稠度和良好润滑效果的油脂。油脂是以不同的工作温度范围来制造的，大致可区分为低温用、中温用和高温用的油脂。同时，有一类油脂称为耐挤压或耐挤压并添加二硫化钼，同时，在其中加有添加剂以加强润滑油膜的强度。 7、选择油脂的重要因素如果错误选择油脂则所有预防轴承的措施也是徒劳，选择一种油脂，它的基油粘度在工作温度是能提供足够的润滑效果是很重要的，粘度主要受到温度的影响，它随着温度的上升而下降，当温度下降是它则上升。因此，必须知道在工作温度时的基油粘度。机械制造厂家通常都会指定使用某种油脂，然而大部分的标准润滑脂适用的范围都很广。
