CATIA技巧个人总结
CATIA技巧个人总结
CATIA是由法国达索系统公司开发的一款三维设计软件，广泛应用于
工业设计、机械设计等领域。作为一款功能强大的软件，使用CATIA进行
设计工作可能会遇到一些问题或者不太方便的地方。在使用CATIA的过程中，我总结了一些技巧和经验，希望对其他设计师有所帮助。
1. 快捷键是提高效率的关键。CATIA提供了许多快捷键，可以在Preferences中进行设置。记住这些快捷键，并灵活运用，可以大大提高
设计效率。
2.学会使用CATIA的鼠标操作。鼠标在设计过程中起着重要的作用。
比如，使用鼠标滚轮可以方便地放大和缩小模型；使用鼠标右键可以快速
选择操作等。
3.熟练掌握CATIA的二维草图工具。在进行三维设计之前，通常需要
先进行二维草图的绘制。熟练掌握CATIA的草图工具，可以快速绘制各种
形状的二维图形，并通过草图导出进行进一步的设计。
4.使用CATIA的约束工具进行设计，可以确保模型的准确性。通过添
加约束，可以保持模型的相对位置或尺寸不变。比如，可以使用距离约束、角度约束等。
5.掌握CATIA的装配模块，可以进行零部件之间的组装。在装配模块中，可以方便地将各个零部件组合到一起，并可以调整它们之间的位置和
连接方式。
6.使用CATIA的参数化设计功能，可以方便地修改模型的尺寸和参数。参数化设计可以提高设计的灵活性，当需要修改模型时，只需修改相应的
参数，而不必重新绘制整个模型。
7.学会使用CATIA的渲染和动画功能，在设计展示和演示时可以增加
效果。通过添加材质、光影效果和动画等，可以使模型更加真实和生动。
8.在进行复杂曲面设计时，可以使用CATIA的曲面建模功能。曲面建
模可以更好地满足设计要求，比如绘制曲面、修整曲面等。
9.学会使用CATIA的工程图模块，可以方便地生成详细的工程图。工
程图是进行制造和加工的重要依据，掌握工程图的绘制方法可以提高设计
的准确性和可行性。
10.在进行大型装配设计时，可以使用CATIA的可视化导航进行操作。可视化导航可以方便地在大型装配中进行移动、旋转和缩放等操作。
11.加入CATIA的社区，与其他设计师交流学习。CATIA有许多用户
论坛和社交媒体群组，可以在这些平台上与其他设计师交流经验和技巧，
并得到他们的帮助和建议。
12.随时保存工作，防止数据丢失。由于CATIA是一个复杂的软件，
有时会出现意外崩溃或数据丢失的情况。因此，建议在设计过程中随时保
存工作，以防止不必要的损失。
以上是我个人总结的CATIA技巧，希望对使用CATIA进行设计工作的
人员有所帮助。这些技巧可以提高设计效率、保证设计准确性，并增加设
计的可视化和可行性。当然，随着不断的使用和学习，你也会发现更多的
技巧和经验，并不断提高自己的设计能力。
catia小技巧
catia工程图剖面线黑粗线框解决方法 使用catia做工程图时，有时候剖视图中一些小块儿会出现很粗的线框（如下图所示），没有办法选中该粗线，除非把该位置的原来细线删除才行，然后再删除该粗线框。但是，这时候原本该有的细线就被删除了，该怎么样解决这一问题呢。 首先，为什么会出现这样的黑粗线框呢。经过观察，我发现，该区域应该有剖面线，但是却显示不出剖面线，原来，是由于剖面线比较稀疏，在该区域内没有剖面线出现，所以才出现这样的黑粗线框，改正该问题的方法就是将该零件的剖面线改得更密集，如果该零件的剖面线在任何地方都没有出现，无法选取剖面线，那么，需要放大视图，以便该零件的能够存在剖面线，选中剖面线并修改剖面线的密集度后，再改回视图的原来比例。 修改后如图所示。
弹簧的可变形装配 catia的装配中，很多时候需要进行变形装配，比如弹簧、o型圈等。像o型圈这样的真正的变形很难做到，但是，我们可以通过函数来做到弹簧的变形装配。 弹簧的变形装配是通过函数来改变弹簧的参数做到的，也就是说，将装配参数送给弹簧参数。方法如下： 1.新建一个弹簧支持面，在装配中，调用两次，这样就有两个弹簧的支持面。通过offset将 两个支持面约束好，如图所示。
2.在装配图中插入一个part，并将该part重命名（推荐重命名）。 3.双击新加入的part的一个坐标平面，进入该零件的编辑界面，如果是在part design界面，请换到线框设计界面。 4.在弹簧支持面上做一个点，如图所示。 5. 做弹簧线，找不到命令的在命令行输入c:helix 在弹簧线的对话框中选中刚才做的点做起始点。轴选对一个正确的坐标轴。长度写599吧， 方便找。在pitch（螺距）的输入框中右键，添加公式，找到刚刚的弹簧线长度，然后将这 个长度除以弹簧的圈数，比如我的圈数是10，输入如图所示。
Catia操作技巧01
Catia操作技巧01 1.标注全部尺寸 全选—点击约束中第一个按钮，选择需要标注的尺寸（如长度、半径/直径）—确定 2.轮廓按钮的使用 当要连续使用轮廓按钮花轮廓时，只要按住鼠标左键，快速往需要画圆弧方向松开即可 如要结束绘制，则点击下轮廓按钮即可。 3.工具菜单使用 在工具菜单中可以设置参数，其中选项中可以设置基本参数，在自定义中可以将常用功能模块放在顶上，如图。 4.草图分析工具 画好草图后，要检查草图是否闭合完整或者有多余的线段（一般是在进行拉伸，旋转，凹槽的时候出现的问题），就要用草图分析命令。
在草图工作台（不要退出工作台）草图界面，在工具—草图分析对话框中可以检查，如若没有闭合，则在更正操作中点击第二个图标，就会自动将草图封闭。 4.拉伸命令应用 图形有问题或拉伸出错时，会出现如下提示 此时可以点击“否”，按3步骤将其封闭，也可直接点击“是”，进入拉伸设置界面，进入后如点击确定，则会出错，此时可以将“厚”激活，就可以按草图形状拉伸，也可以在“更多”中设置拉伸尺寸。这样就可以得到拉伸体。
5.标注 有些图形标注后，所以尺寸已约束（如图） 如还想知道知道某一尺寸，如下面两条线段夹角，则会出现蓝色尺寸如图 表明过度约束，此时只要双击此约束，在弹出的对话框中激活“参考”即可标注想要的此夹角。 6.动态图 如图，将图形画好后，尺寸约好全，就可在约束工具栏中点击“对约束应用动画”命令，本例就是对一角度进行约束动画。如果各杆约束不全，则不能动或者有多个变量，不妨可以试试删除231.315这个约束，则这条线段就像橡皮筋一样。
7.飞行模式 此模式可以看到管道等内侧图形，点击，变为，按住鼠标中键，单击左键便可飞行，鼠标左右移动可以控制方向，点击键盘上“page up”、“page down”则可以控制速度，图示0.98即代表速度。 8.颜色设置 比如设置螺纹颜色，由于catia中螺纹用肉眼看不出来，为了标注其为螺纹孔，就可以用另外颜色区别开来。选中螺纹，右键属性，在颜色中便可设置。
CATIA十个技巧
CATIA十个技巧 CATIA软件的10个使用技巧 2D Solid 二维实体2D 实面 2D Wireframe 二维线框 3D Array 三维阵列3D 阵列 3D Dynamic View 三维动态观察3D 动态检视 3d objects 三维物体3D 物件 3D Orbit 三维轨道3D 动态 3D Orbit 三维动态观察3D 动态 3D Studio 3D Studio 3D Studio 3D Viewpoint 三维视点3D 检视点 3dpoly 三维多段线3D 聚合线 3dsin 3DS 输入3D 实体汇入 3DSolid 三维实体3D 实体 3dsout 3DS 输出3D 实体汇出 abort 放弃中断 abort 中断中断 absolute coordinates 绝对坐标绝对座标 abut 邻接相邻 accelerator key 加速键快速键 access 获取存取 acisin ACIS 输入ACIS 汇入 acisout ACIS 输出ACIS 汇出 action 操作动作 active 活动（的）作用中 adaptive sampling 自适应采样最适取样 add 添加加入 Add a Printer 添加打印机新增印表机 Add mode 添加模式 Add Plot Style Table 添加打印样式表 Add Plot Style Table 添加打印样式表 Add Plotter 添加打印机 Add Plotter 添加打印机 Add to Favorites 添加到收藏夹加入我的最爱 ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面) adjacent 相邻相邻 Adjust 调整调整 Adjust Area fill 调整区域填充调整区域填满 AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块
CATIA操作技巧
CATIA操作技巧 1.相机视角的快捷键：在CATIA中，您可以通过使用相机视角来查看 和操作模型。请记住以下几个快捷键： - "Ctrl+Shift+C"：将模型居中并调整视角以包含整个模型。 - "Ctrl+Shift+Z"：将相机视角调整为最近的图形。 2.数据查询工具：在CATIA中，您可以使用数据查询工具轻松查找和 定位对象。使用“F3”键启动数据查询工具，并输入您要查找的对象名称 或属性。您还可以使用通配符来进行模糊。 3.设置快捷键：CATIA允许您为常用操作设置自定义快捷键，以提高 工作效率。要设置快捷键，请转到“工具”>“自定义”>“快捷键”选项卡，并选择您要设置快捷键的命令或操作。 4.使用鼠标手势：CATIA支持使用鼠标手势进行快速操作。通过按住 鼠标右键并在屏幕上进行轻微移动，您可以执行常见的操作，如平移、旋 转和缩放模型。 5.使用过滤器：CATIA提供了多种过滤器选项，可根据不同的条件筛 选对象。例如，您可以使用过滤器来仅显示特定类型的元素，如曲面、体 积或边界。 7.自定义工具栏：根据您的需求和工作流程，您可以自定义CATIA的 工具栏。通过选择“工具”>“自定义”>“工具栏”选项卡，您可以添加、删除或重新排列工具栏按钮，以便更好地适应您的工作方式。 9. 使用装配约束：在CATIA中，您可以使用装配约束对不同的零件 进行装配。通过选择两个或多个零件，然后使用
“Insert”>“Constraints”菜单选项，您可以应用各种约束，如距离、 角度或对齐。 10. 使用材料和纹理：CATIA允许您为模型应用不同的材料和纹理， 以增加视觉效果。通过选择模型并使用“Insert”>“Material and Surface”菜单选项，您可以选择并应用各种材料和纹理。 11.使用命名规则：为了更好地组织和管理模型，CATIA建议使用良 好的命名规则。为每个对象、零件或装配件指定简洁而有描述性的名称， 以便更容易识别和管理。 12.使用草图约束：在CATIA的草图环境中，您可以使用各种约束来 定义几何关系。例如，您可以使用水平、垂直或对称约束来确保草图的几 何形状和位置是准确的。 综上所述，以上是一些CATIA操作的技巧，有助于提高工作效率和设 计质量。希望这些技巧能够帮助您更好地使用CATIA进行设计和建模工作。
catia坐标使用技巧
catia坐标使用技巧 CATIA是一款三维设计软件，常用于机械工程、航空航天等 工业设计领域。在使用CATIA进行建模和设计时，掌握坐标 使用技巧是非常重要的。下面我将介绍一些CATIA坐标使用 的技巧。 1. 坐标系统选择：CATIA中提供了多种坐标系统，包括全局 坐标、局部坐标和用户定义的坐标系统等。在进行设计时，需要先确定使用哪个坐标系统，并将其设置为活动坐标系统。可以通过工具栏上的坐标按钮进行选择和设置。 2. 参考面选择：在进行建模时，经常需要根据某个面或者轴线进行操作。CATIA中可以选择参考面进行操作，可以通过工 具栏上的“选择参考面”按钮进行选择。选择完参考面后，操作的命令会自动与参考面对齐。 3. 绝对坐标和相对坐标：在进行设计时，可以选择使用绝对坐标或者相对坐标。绝对坐标指的是以CATIA全局坐标系为参 考进行操作，而相对坐标是以已经存在的对象为参考进行操作。可以通过选择不同的坐标系统进行选择。 4. 平移和旋转：在进行建模时，经常需要对对象进行平移和旋转操作。CATIA提供了多种平移和旋转的方式，可以通过鼠 标拖动、输入数值等方式进行操作。需要注意的是，在进行平移和旋转时，要先选择要操作的对象，然后选择参考面或者轴线。
5. 坐标变换：CATIA中可以进行坐标变换，包括平移、旋转、缩放等操作。可以通过选择要操作的对象和参考面或者轴线，然后使用工具栏上的平移、旋转和缩放按钮进行操作。可以输入数值进行精确控制。 6. 三维坐标系：在进行三维建模时，可以使用三维坐标系进行操作。CATIA中可以在对象上创建三维坐标系，然后以该坐 标系为参考进行操作。可以通过选择对象，然后使用工具栏上的“创建三维坐标系”按钮进行操作。 以上是CATIA坐标使用技巧的一些介绍，希望对您有帮助。 在使用CATIA进行设计时，熟练掌握这些技巧将提高工作效 率和设计质量。
catia使用技巧
catia使用技巧 Catia是一款常用的三维CAD软件，广泛应用于机械设计、航空航天、汽车制造等领域。本文将介绍一些Catia使用技巧，帮助大家更高效地使用这款软件。 一、基础操作技巧 1.快捷键：Catia中有很多快捷键，可以大大提高操作效率。比如，按住Ctrl键可以进行复制、旋转等操作；按住Shift键可以进行平移、缩放等操作。 2.鼠标中键：鼠标中键可以实现3D视图的旋转，非常方便。同时，按住鼠标中键还可以实现移动物体的功能。 3.参考平面：在绘制图形时，可以使用参考平面来辅助绘制。比如，在绘制一个长方体时，可以先选择一个侧面作为参考平面，然后绘制长方体的侧面就会更加方便。 二、高级操作技巧 1.参数化建模：Catia可以实现参数化建模，即将建模过程中的参数进行抽象化，方便后续修改和调整。比如，在绘制一个圆柱体时，可以将其半径和高度设置为参数，方便后续修改。 2.装配体：在进行机械设计时，常常需要进行装配体的设计。Catia 可以实现装配体的设计，方便进行装配件的拼装和调整。
3.草图约束：在绘制草图时，可以使用草图约束来对草图进行限制。比如，可以将两个点之间设置距离约束，实现草图的自动调整。 三、常用插件介绍 1. GSD插件：GSD插件可以实现复杂的曲面建模，比如绘制汽车的车身曲线等。 2. DMU插件：DMU插件可以实现数字模型的管理和分析，方便进行装配体的调整和优化。 3. CATProcess插件：CATProcess插件可以实现工艺流程的设计和分析，方便进行制造流程的优化。 四、常见问题解决 1.导入文件格式不支持：Catia支持多种文件格式，但有时候导入文件时会出现格式不支持的问题。此时可以考虑将文件转换为Catia支持的格式，再进行导入。 2.绘制速度慢：Catia在进行复杂模型的绘制时，会出现绘制速度慢的问题。此时可以考虑关闭一些不必要的显示效果，或者升级计算机硬件。 3.模型出现错误：在建模过程中，有时会出现模型错误的情况。此时可以考虑使用Catia自带的诊断工具，对模型进行检查和修复。
必须知道的CATIA高级技巧
必须知道的CATIA高级技巧 CATIA是一种强大的三维建模和设计软件，广泛应用于航空、汽车、 机械和工程设计等领域。除了基本的建模和设计功能，CATIA还提供了许 多高级技巧和功能，可以帮助用户更高效和精确地进行设计。下面是一些 必须知道的CATIA高级技巧。 1.使用参数化设计：CATIA可以使用参数来定义模型的尺寸、位置和 角度等属性。通过使用参数化设计，可以在设计变更时快速更新模型，节 省大量的时间和精力。使用布尔运算、方程和宏等工具可以实现复杂的参 数化设计。 3.使用装配设计：CATIA的装配设计功能允许用户将多个零件组装在 一起，并对它们进行定位和约束。在装配设计中，可以使用独立约束、面 约束和位移约束等来定义零件之间的关系。这些约束可以确保装配的正确 性和稳定性。 4.应用模式：CATIA中的模式功能可以帮助用户快速生成具有相同特 征的几何体。通过定义一个基准特征，然后使用模式功能进行复制和平移，可以快速生成多个具有相似形状和尺寸的几何体。 5.使用参数化建模工具：除了草图和特征建模外，CATIA还提供了一 些参数化建模工具，如曲线、交互式概念设计和人体建模等。这些工具可 以帮助用户更好地进行自由形状的建模，并快速创建复杂的几何体。 6.使用可视化和渲染：CATIA提供了强大的可视化和渲染功能，可以 在设计过程中实时预览模型的外观和材质。通过调整光照、材质和渲染设置，可以创建逼真的视觉效果，帮助用户更好地理解和展示设计。
7.应用工程分析和仿真：CATIA还提供了一些工程分析和仿真工具，如有限元分析、动力学仿真和流体力学仿真等。这些工具可以帮助用户评估和优化设计，确保其符合设计需求和要求。 8.使用API和宏：CATIA允许用户使用其API（应用程序接口）和宏来自定义和扩展软件的功能。通过编写脚本和宏，可以实现自动化操作、自定义工具和添加特定的功能，提高工作效率和精确度。 9.利用CATIA社区资源：CATIA有着庞大的用户社区，可以从中获取大量的教程、案例和技巧。可以通过参加用户组和论坛、阅读博客和书籍等方式来获取更多关于CATIA的高级技巧和经验分享。 10.进行持续学习和提高：CATIA是一种非常庞大和复杂的软件，学习和掌握它需要持续的学习和实践。通过参加培训课程、在线学习资源和不断的实践，可以不断提高CATIA的设计和建模技能。
catia 300个不为人知的小技巧
一、介绍 Catia是一款由达索系统开发的三维计算机辅助设计软件，广泛应用于航空航天、汽车、工程等行业。作为一款功能强大的软件，Catia中有许多不为人知的小技巧，可以大大提高工作效率和设计质量。在本文中，我们将介绍Catia中的300个不为人知的小技巧，希望能够帮助读者更好地使用这一软件。 二、界面设置 1. 自定义工具栏：在Catia中，可以根据自己的需求自定义工具栏，将经常使用的命令集中在一起，便于快速访问。 2. 视图切换：通过设置快捷键，可以快速切换不同的视图，提高操作效率。 三、建模技巧 1. 实体复制：在创建实体时，可以使用实体复制功能快速生成多个相似的实体，节省大量时间。 2. 参数化建模：利用Catia的参数化建模功能，可以方便地修改设计参数，快速生成不同尺寸的模型。 四、装配技巧 1. 变体装配：Catia中的变体装配功能可以根据不同的参数配置快速生成不同变体的装配体。 2. 快速定位：使用定位功能可以快速将零件定位到指定位置，方便进
行装配设计。 五、图纸绘制 1. 自定义图框：通过自定义图框功能，可以根据公司的标准要求定制 图纸格式，提高绘图效率。 2. 自动标注：Catia中的自动标注功能可以快速为零件生成标注，减少手动操作的繁琐。 六、数据管理 1. 文件管理：Catia中的文件管理功能可以方便地管理大量的设计文件，避免文件混乱。 2. 版本控制：通过版本控制功能，可以方便地管理不同版本的设计文件，避免混乱和冲突。 七、高级功能 1. 表面建模：Catia中的表面建模功能可以创建复杂的曲面模型，适用于汽车车身等领域。 2. 参数化设计：通过参数化设计功能，可以快速生成具有可调节尺寸 的模型，方便进行设计优化。 八、小技巧收集 1. 网络资源：可以通过搜索引擎或技术论坛收集Catia小技巧，不断 学习提高。
CATIA基础设计技巧
CATIA基础设计技巧 CATIA（Computer-Aided Three-dimensional Interactive Application） 是一款广泛应用于机械设计领域的三维设计软件，它提供了丰富的工 具和功能，用于实现高效准确的产品设计。本文将介绍一些CATIA的 基础设计技巧，帮助初学者更好地掌握该软件。 一、了解CATIA的界面和工具栏 在开始学习CATIA之前，首先要熟悉软件的界面和各种工具栏的 功能。CATIA的界面分为菜单栏、工具栏、操作区域和浏览器。菜单 栏提供了各种功能选项，工具栏包含了常用的工具按钮，操作区域是 进行设计操作的主要区域，而浏览器则用于管理产品的构件和组装。 二、掌握基本的模型创建技巧 在CATIA中，模型的创建是设计的基础。使用CATIA，可以通过 多种方式进行模型创建，如绘制草图、体素建模和特征建模等。掌握 这些基本的模型创建技巧，能够帮助设计师快速准确地构建产品模型。 1. 绘制草图：CATIA提供了丰富的绘图工具，可以通过绘制草图来创建二维形状，然后再通过拉伸、旋转等操作将其转化为三维模型。 2. 体素建模：体素建模是通过将物体划分为小的块（体素），然后 通过对这些体素进行操作来构建模型。CATIA提供了体素建模工具， 可以快速建立具有复杂形状的模型。
3. 特征建模：特征建模是CATIA的一大特色，它通过在基本形状上添加、删除或修改特征来构建模型。这种方法可以非常灵活地创建具有复杂几何形状的模型。 三、了解装配和约束 在设计产品时，往往需要将多个构件进行组装。CATIA提供了强大的装配功能，可以有效地进行构件的组装和约束。 1. 创建装配：在CATIA中，可以通过将多个构件导入到装配中，然后通过约束操作使构件相对位置固定，从而形成一个完整的装配。 2. 约束操作：约束操作用于定义构件之间的关系，如相对位置、轴向运动等。CATIA提供了多种约束方式，如点对点约束、轴向约束、角度约束等，可以根据设计需求选择不同的约束方式。 四、运用参数化建模技术 CATIA的参数化建模技术可以帮助设计师在建模过程中灵活地调整模型参数，从而快速生成不同尺寸和形状的模型。 1. 创建参数：在CATIA中，可以为模型的各个参数定义变量，并将其关联到其他参数或公式上。这样，在需要调整模型时，只需修改相关参数的数值，即可自动更新整个模型。 2. 参数管理：CATIA提供了参数管理工具，可以方便地查看和修改模型的参数。设计师可以根据需要对参数进行分类和分组，提高模型参数的可管理性。
CATIA软件模型可视化技巧
CATIA软件模型可视化技巧 CATIA软件是一款广泛应用于机械、航空、汽车等领域的三维设计软件。在使用CATIA软件进行模型设计过程中，能够熟练运用一些可 视化技巧，能够帮助用户更好地理解和展示设计模型。本文将介绍一 些CATIA软件模型可视化技巧，帮助读者更好地操作和展示设计模型。 1. 视角调整技巧 在CATIA软件中，使用鼠标右键可以实现对模型的视角调整。通 过单击右键并拖动鼠标，可以实现视角的上下左右移动。通过滚轮滚 动实现视角的放大与缩小。调整视角可以帮助用户更好地观察和审查 模型，使得设计过程更加便捷。 2. 隐藏与显示组件 在进行复杂模型设计时，可能会出现部分组件过于繁琐，遮挡了整 体模型的情况。CATIA软件提供了隐藏与显示组件的功能，可以通过 选择相关组件并使用右键菜单中的隐藏与显示选项，快速隐藏或显示 所选的组件。这样，用户可以清晰地观察到所需的设计细节，提高设 计效率。 3. 剖面显示技巧 对于大型复杂模型，常常需要进一步观察和编辑内部结构。通过使 用CATIA软件的剖面显示功能，可以实现对模型进行剖面显示，并查 看所需的内部结构。在CATIA软件中，可以通过选择剖面平面及其位
置，实现对模型的切割，并清晰地观察到内部结构，便于进行进一步 设计和分析。 4. 渲染技巧 CATIA软件提供了强大的渲染功能，可以使设计模型更加逼真。在进行渲染时，可以调整材质属性、光源设置和阴影效果等参数，以获 取更加真实的效果。同时，CATIA软件还提供了多种渲染模式，例如 线框模式、实体渲染模式等，用户可以根据需求选择合适的渲染模式，以展示设计模型的各个方面。 5. 动画展示技巧 CATIA软件还具备动画展示功能，用户可以通过设置关键帧、路径和动作等参数，实现对模型的动画展示。通过动画展示，可以生动地 演示模型的运动过程，提高沟通效率，更好地展示设计成果。 6. 制作静态视图 静态视图是对模型的特定位置或特定视角的捕捉图像，有助于更清 晰地呈现和记录设计内容。在CATIA软件中，通过设置视角和选择适 当的投影方式，可以生成高质量的静态视图。静态视图不受时间限制，可以方便地保存和分享，方便进行后期的分析和交流。 7. 可视化分析 除了上述技巧外，CATIA软件还提供了丰富的可视化分析工具，如应力分布、流体流动、碰撞检测等。通过可视化分析工具，可以更加 清晰地了解模型的性能和特性，指导设计优化和改进。
CATIA的一些小技巧

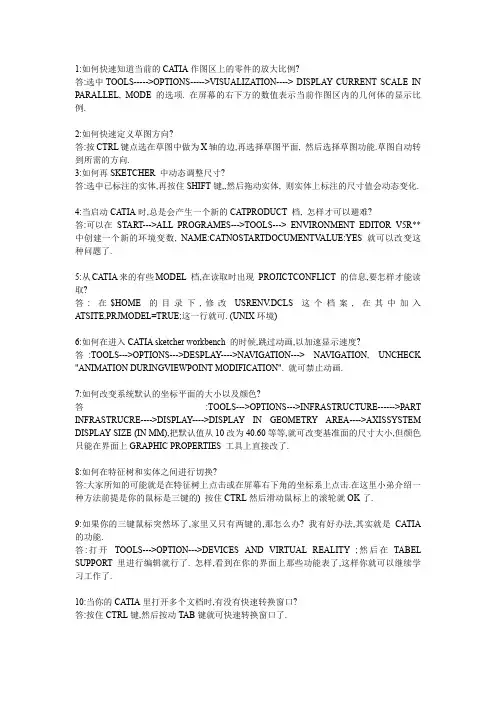

CATIA的一些小技巧! 1:如何快速知道当前的CATIA作图区上的零件的放大比例? 答:选中TOOLS----->OPTIONS----->VISUALIZATION----> DISPLAY CURRENT SCALE IN PARALLEL, MODE 的选项. 在屏幕的右下方的数值表示当前作图区内的几何体的显示比例. 2:如何快速定义草图方向? 答:按CTRL键点选在草图中做为X轴的边,再选择草图平面, 然后选择草图功能.草图自动转到所需的方向. 3:如何再SKETCHER 中动态调整尺寸? 答:选中已标注的实体,再按住SHIFT键,,然后拖动实体, 则实体上标注的尺寸值会动态变化. 4:当启动CATIA时,总是会产生一个新的CATPRODUCT 档, 怎样才可以避难? 答:可以在START--->ALL PROGRAMES--->TOOLS---> ENVIRONMENT EDITOR V5R** 中创建一个新的环境变数, NAME:CATNOSTARTDOCUMENTVALUE:YES 就可以改变这种问题了. 5:从CATIA来的有些MODEL 档,在读取时出现PROJICTCONFLICT 的信息,要怎样才能读取? 答: 在$HOME 的目录下,修改USRENV.DCLS 这个档案, 在其中加入 ATSITE,PRJMODEL=TRUE;这一行就可. (UNIX环境) 6:如何在进入CATIA sketcher workbench 的时候,跳过动画,以加速显示速度? 答:TOOLS--->OPTIONS--->DESPLAY---->NAVIGATION---> NAVIGATION, UNCHECK "ANIMATION DURINGVIEWPOINT MODIFICATION". 就可禁止动画. 7:如何改变系统默认的坐标平面的大小以及颜色? 答:TOOLS--->OPTIONS--->INFRASTRUCTURE------>PART INFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY AREA---->AXISSYSTEM DISPLAY SIZE (IN MM),把默认值从10改为40.60等等,就可改变基准面的尺寸大小,但颜色
CATIA装配约束技巧分享
CATIA装配约束技巧分享 CATIA是一款强大的三维设计软件，广泛应用于机械制造和工程设计领域。在CATIA中，装配约束是非常重要的一项功能，可以保证装配件之间的准确对位和运动关系。本文将分享一些CATIA装配约束的技巧，帮助读者更好地利用这一功能。 1. 并排约束 并排约束用于将两个或多个零件并排放置，并保持固定的间距。在CATIA中，可以使用“并排约束”工具来完成这一操作。首先选择需要并排放置的零件，然后选择一个参考面作为基准面。在进行并排约束时，可以设置相对于基准面的位置和间距。这样，在装配过程中，零件将始终保持固定的相对位置。 2. 应用约束 应用约束是将零件放置在装配中特定位置的一种约束方式。在CATIA中，可以使用“应用约束”工具来实现。首先选择需要放置的零件和目标对象，然后选择一个或多个约束项，如位置、角度或尺寸。通过设置这些约束项的数值，即可将零件放置在所需位置。 3. 面对面约束 面对面约束用于使两个零件的特定面相对于彼此平行或垂直。在CATIA中，可以使用“面对面约束”工具来完成这一操作。首先选择需要约束的两个零件，然后选择彼此对应的面作为约束的基准面。通过设置约束项的数值，即可使这些面保持平行或垂直关系。
4. 轴对齐约束 轴对齐约束用于将两个零件的特定轴相对于彼此对齐。在CATIA 中，可以使用“轴对齐约束”工具来实现。首先选择需要约束的两个零件，然后选择彼此对应的轴线作为约束的基准轴。通过设置约束项的 数值，即可使这些轴保持对齐关系。 5. 运动约束 运动约束用于控制装配件之间的运动关系，如旋转、平移或镜像运动。在CATIA中，可以使用“运动约束”工具来实现。首先选择需要控 制运动的零件，然后选择参考对象和运动轴线。通过设置约束项的数值，即可控制零件的运动方式。 6. 部件关系约束 部件关系约束用于确定装配件之间的关系类型，如配对、对齐或连 接关系。在CATIA中，可以使用“部件关系约束”工具来完成这一操作。首先选择需要进行约束的零件，然后选择参考对象，并设置约束项的 数值。这样，在装配过程中，零件将始终保持特定的关系。 通过上述技巧，可以更好地利用CATIA的装配约束功能，实现准 确的零件装配和运动控制。无论是并排约束、应用约束、面对面约束、轴对齐约束、运动约束还是部件关系约束，都可以根据实际需要选择 相应的约束方式。CATIA的装配约束功能为用户提供了强大而灵活的 装配设计工具，帮助优化产品设计和工程方案。希望本文所分享的技 巧对读者有所帮助！
CATIA大型装配的轻量化技巧
CATIA大型装配的轻量化技巧 在CATIA中进行大型装配设计时，由于模型的复杂性和尺寸的庞大， 可能会导致计算机性能下降和数据管理困难。因此，轻量化技巧是必不可 少的，以便提高性能和简化数据管理。以下是一些常用的CATIA大型装配 的轻量化技巧： 1.模块化设计：将装配设计拆分为多个模块，每个模块代表具有独立 功能的子组件。这样可以将设计任务分解为更小的部分，降低计算机负荷，同时也方便后续的维护和修改。 2.层次化组织：将装配层次结构分层次组织，将具有相似功能或层次 的部件组合在一起。这样可以减少层次之间的复杂关系，简化装配设计， 并提高性能。 3.约束简化：在装配设计中，只应使用必要的约束。过多的约束会增 加计算负荷，降低性能。应该尽量减少约束的数量，只保留必要的约束。 4.延迟装配：对于复杂的部件，可以使用延迟装配功能。延迟装配可 以将装配过程简化为只在需要的时候加载部件，从而减少计算机负荷。 5. LOD（Level of Detail）管理：使用LOD管理功能可以根据需要 选择加载不同精细度的部件。当需要查看细节时，加载高精度的部件；当 只需要大致了解时，加载低精度的部件。这可以显著提高性能。 6.几何集合：使用几何集合功能可以将多个相关部件组合到一个几何 集合中。这将减少装配层次的数量，简化装配设计，并提高性能。
7.去除不必要的功能：对于大型装配，通常会有一些部件或功能是不必要的。这些部件可以通过去除不必要的表面、特征或体积来精简。这样可以减少计算机负荷，提高性能。 8.数据管理优化：使用CATIA的数据管理功能，如产品结构管理（PSM）和全局变量，可以更好地管理和控制大型装配的数据。这些功能可以使数据管理更高效，减少数据错误和冗余。 综上所述，以上是CATIA大型装配的一些常用轻量化技巧。通过合理应用这些技巧，可以提高性能，简化数据管理，并提高设计效率。
整理的catia使用技巧
整理的catia使用技巧 1. F3------隐藏目录树； 2. 鼠标左键〔或右键〕+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小； 3. Alt + Enter = 性質； 4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向； 5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉； 6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉； 7. ress any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。 8. Ctrl + Page up －－－－zoom in Ctrl + Page down －－－－zoom out Shift + 上下左右箭头－－－－rotate Ctrl ＋上下左右箭头－－－－pan Ctrl ＋shift + 左右箭头－－－－rotate shift＋F3 －－work on specification tree shift ＋F2－－specification tree overview MB3+Customize－－可自定义 Alt+mb2 －－循环选择 ctrl+u－－再生〔装配时用的着〕 CTRL＋鼠标滚轮放大缩小特征树 9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。这样不仅避免了零件名字的重复，还可方便零件的保存； 10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SICH 无法按要求进行标注，标出的是ф39 0.05的形式。这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol字体标注。 11. 鼠标右键在工程图标注中的应用： (1) 在半剖视图中标注孔的尺寸时，尺寸线往往是一半，延长线也只在一侧有。如果直接点击孔的轮廓线，按左键确认，出现的是整个尺寸线。可以在还未放置该尺寸前点击鼠标右键，选择“Half Dimension〞，即可标注出一半尺寸线。 (2) 标注两圆弧外边缘之间的距离时，当鼠标选中两圆弧后，系统自动捕捉成两圆心之间的距离尺寸，此时同样在未放置该尺寸之前点击右键，在弹出菜单中的“Extension Lines Anchor〞中选择所要标注的类型； (3) 工程图中有时需要标注一条斜线的水平或垂直距离，或者要标注一条斜线的一个端点与一条直线的距离，这时可以在选中要标注的对象后，在右键弹出菜单中选择“Dimension Representation〞中所需的尺寸类型。两直线角度尺寸的标注也可以通过弹出菜单中的“Angle Sector〞选择所需的标注方式； 12. 重新选择图纸：若在将零件转化成工程图时选错了图纸的大小，如将A3选成A4纸，可以在“Drafting〞环境中点击“File〞→“Page setup〞，在弹出的对话框中重新选择所需图纸； 13. 激活视图：在工程图中，往往要对某一视图进行剖视、局部放大和断裂等操作。在进行这些操作之前，一定要将该视图激活，初学者往往忽略这个问题，从而造成操作失败。激活视图有两种方法：(1) 将鼠标移至视图的蓝色边框，双击鼠标，即可将该视图激活。(2) 将鼠标移至视图的蓝色边框，右击鼠标，在弹出菜单中选择“Activate View〞即可；
