MYG系列压敏电阻选型手册

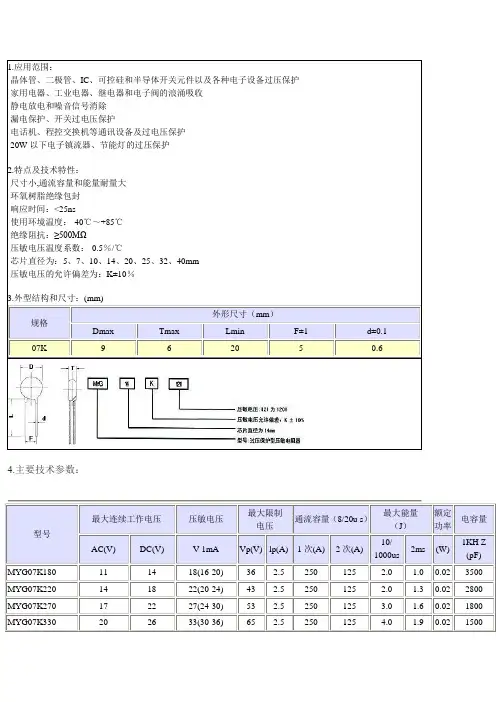

西门子伺服电机选型手册

西门子伺服电机选择手册，SINAMICS S120是一种集V/F、矢量控制和伺服控制于一体的新型驱动控制系统。普通异步电动机不能控制转矩，也不能控制三相异步电动机。 S120系列驱动与伺服电机选型手册第1部分：典型结构的多轴驱动控制单元电机模块与通用直流母线电源模块。带起动机（或scout）和SIMATIC manager软件或s7-300400的书本式柜式PC典型配置图，SIMOTION O/D/P 24 V DL说明：1：主控制模块cu320 2：电源模块SIM 或ALM+24 V电源3：单轴电机模块4：两轴电机模块234电源线终端模块驱动Cliq编码器反馈信号线选项板电抗器功率滤波器传感器模块无编码器电机运动控制，带drivc Cliq接口西门子（中国）自动化传动集团有限公司生产机械SINAMICS S120系列，选自《S120驱动与伺服电机选型手册》第1章多轴传动概述。Sinamics120是一种集V/F、矢量控制和伺服控制于一体的新型驱动控制系统。它不仅可以控制普通的三相异步电动机，还可以控制步进电动机、转矩电动机和直线电动机。其强大的定位功能将实现进给轴的绝对和相对定位。2007年6月发布的DCC（drive control chart）功能将实现逻辑、计算和简单处理功能。SINAMICS S120产品包括：用于普通直流母线的DCAC逆变器和用于单轴的ACAC逆变器。具有公共直流母

线的DC/AC逆变器也称为多轴驱动。它的结构是电源模块和机器模块分开。电源模块将三个交流电整流成540V或600DC，并将电机模块（一个或多个）连接到直流母线。特别适用于多轴控制，特别适用于造纸、包装、纺织、印刷、钢铁等行业。优点是电机轴间能量共享，接线方便简单●单轴控制交流变频器，俗称单轴交流传动，其结构是功率模块和电机模块的组合，特别适合单轴速度和定位控制。本书第一部分包括第1至4章，主要介绍多轴交流传动。第二部分包括第五章至第八章，主要介绍单轴交流传动。第三部分包括第九章，主要介绍电机电缆和信号电缆。第四部分包括第10章，介绍了同步和异步伺服电机的指令数据。第五部分，包括第11章，简要介绍了运动控制系统的指令数据。这本书中的技术资料基本上是英文的。详情请参阅英文原文。西门子（中国）有限公司自动化与传动集团运动控制部生产的机械系列S120系列，源自《S120驱动与伺服电机选型手册》第二章。功率模块是我们通常所说的整流器或整流器/反馈单元。它将三相交流电整流成直流电，并为每个抑制模块（通常称为逆变器）供电。具有反馈功能的模块还可以向电网提供直流电。根据是否有反馈功能和反馈方式，将功率模块分为以下三类：基本线路模块：整流单元，但无反馈功能。智

压敏电阻的型号及参数选用

压敏电阻的型号及参数选用 SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。第三部分用字母表示压敏电阻器的用途的特征。第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。例如： MYL1-1（防雷用压敏电阻器） MY31-270/3（270V/3kA普通压敏电阻器） >M——敏感电阻器 M——敏感电阻器 Y——压敏电阻器 Y——压敏电阻器 L——防雷用 31——序号 1-1——序号

270——标称电压为270V 3——通流容量为3kA 压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。被广泛应用于电子设备防雷。主要参数 1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。 2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。 3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。 4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量涠疃ㄈ萘渴保姑舻缱杌嵋蚬榷鸹担饕硐治搪贰⒖ 贰?br /> MYL表示防雷型压敏电阻 MYE表示高负荷型压敏电阻,也有厂家用MYT表示通用型，MYL表示防雷型. 选用方法(一般情况） 1、压敏电压值应大于实际电路的电压峰值，一般为： U1mA =K1×/K2×K3× UC U1mA ---- 压敏电压 UC ---- 电路直流工作电压（交流时为有效值） K1 ---- 电源电压波动系数，一般取1.2 K2 ---- 压敏电压误差,一般取0.85 K3 ---- 老化系数,一般取0.9 交流状态下，应将有效值变为峰值，即扩大√2倍，实际应用中可参考此公式通过实验来确定压敏电压值。 2、通流量实际应用中，压敏电阻器所吸收的浪涌电流应小于压敏电阻的最大峰值电流，以延长产品的使用寿命。

电子工程师必备基础知识手册(一)：电阻教学教材

电子工程师必备基础知识手册(一)：电阻

导电体对电流的阻碍作用称着电阻，用符号R 表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ 表示。一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。如R 表示电阻，W 表示电位器。第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6- 精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。例如：R T 1 1 型普通碳膜电阻a1} 二、电阻器的分类

1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。 4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。三、主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa 及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

压敏电阻型号及选用方法

2019-01-18压敏电阻的型号及选用方法根据标准SJ1152-82《敏感元件型号命名方法》的规定，敏感电阻器的产品型号由下列四部分组成：第一部分：主称（用字母表示）；第二部分：类别（用字母表示）；第三部分：用途或特征（用字母或数字表示）；第四部分：序号（用数字表示）。（1）主称、类别部分的符号及意义如表1-5所示。（2）用途或特征部分用数字表示时，应符合表1-6的规定；用字母表示时，应符合的规定。（3）序号部分用数字表示。表1-5 敏感电阻器型号中主称、类别部分的符号所表示的意义表1-6敏感电阻器型号中用途或特征部分的数字所表示的意义表1-7 敏感电阻器型号中用途或特征部分的数字所表示的意义

SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。第三部分用字母表示压敏电阻器的用途的特征。第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

例如： MYL1-1（防雷用压敏电阻器） MY31-270/3（270V/3kA普通压敏电阻器） M——敏感电阻器 M——敏感电阻器 Y——压敏电阻器 Y——压敏电阻器 L——防雷用 31——序号 1-1——序号 270——标称电压为270V 3——通流容量为3kA 压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。被广泛应用于电子设备防雷。主要参数： 1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。 2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。 3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。 4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。 MYL表示防雷型压敏电阻 MYE表示高负荷型压敏电阻,也有厂家用MYT表示通用型，MYL表示防雷型. 选用方法(一般情况）: 1、压敏电压值应大于实际电路的电压峰值，一般为： U1mA =K1×/K2×K3×UC U1mA ---- 压敏电压

压敏电阻选型指南

第一步1：确定电路的工作参数。（尽可能将下列信息填写完全）。 1-a. 瞬变电流的来源和路径 ________ 来源________路径 1-b.受保护设备的正常工作电压 ________ （V AC），或________ （V）RMS DC 1-c. 正常工作电压公差（1-b） ________ （V）或________未知 1-d.受保护设备的最大允许电压 ________ （V AC）或________ （V）RMS DC 1-e. 最大允许浪涌电流及冲击次数（请说明浪涌电流的8x20μs波形等效） ________ （A）________（冲击数量） 1-f. 浪涌发生时设备可经受的最大电能 ________ （焦）（E=1.4xVxIxT） 1-g. 浪涌发生时设备可经受的最大功率 ________ （W）（P=VxI） 1-h.压敏电阻最大允许电容（@1kHz；偏压0V DC）（不影响电路功能的压敏电阻设备最大允许电容）________ （pF） 1-i. 所需安全标准（所需标准名称，如UL、CSA、VDE等等）第2步：计算电压值。 2-a.所需压敏电阻电压值应等于：

受保护设备或器件的工作电压* + 工作电压公差。如公差未知，则将受保护设备或器件的工作电压乘以 1.10到1.25（即将工作电压增加10—25% ）。如果工作电压是直流电压（V RMS），请转换为交流电压（V DC）。 ____ 交流工作电压（V）x 1.414 =______________________ 直流工作电压（V）RMS DC ________设备或器件的工作电压（V DC） + _________公差（V）=_____________________ 要求的压敏电阻电压（V） - 或者，- ____设备或器件的工作电压（V DC） x （1.10到1.25）= _____________ 要求的压敏电阻电压（V）第3步：选择压敏电阻的准则如果对下列任一问题的回答是“否”，请转至列表底部的矫正操作注释（A-F）： 3-a.压敏电阻电压值—压敏电阻电压公差≥ 要求的压敏电阻电压值（2-a）______是______否（A） 3-b.压敏电阻最大箝位电压值：受保护设备或器件的最大允许电压（1-d）（最大电流应小于或等于测得最大箝位电压时的电流）。 ______是______否（B）

常用贴片电阻选型资料

我们常说的贴片电阻(SMD Resistor)学名叫：片式固定电阻器，是从Chip Fixed Resistor直接翻译过来的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。特性：体积小，重量轻适合波峰焊和回流焊机械强度高，高频特性优越常用规格价格比传统的引线电阻还便宜生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。台湾及国内工厂则多生产些常规系列。零售市场多见为一些台湾厂和国产的品牌，如国巨(Yageo)、风华(FH)、三星机电、厚生、丽智、美隆. 贴片电阻分为以下几大类：

压敏电阻的特性与参数以及如何选用

压敏电阻的特性与参数以及如何选用压敏电阻的特性与参数以及如何选用如果电机是AC24V的，在电机方向线对地接一个470K压敏电阻；如果电机是AC220V，则加471K压敏电阻。意义重要是消除电机换相产生的尖峰高压。压敏电阻的测量：压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。压敏电阻在电路中，常用于电源过压保护和稳压。测量时将万用表置10k档，表笔接于电阻两端，万用表上应显示出压敏电阻上标示的阻值，如果超出这个数值很大，则说明压敏电阻已损压敏电阻标称参数压敏电阻用字母“MY”表示，如加J为家用，后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。压敏电阻虽然能吸收很大的浪涌电能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。压敏电阻的选用，一般选择标称压敏电压V1mA 和通流容量两个参数。 1、所谓压敏电压，即击穿电压或阈值电压。指在规定

电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10 －9000V不等。可根据具体需要正确选用。一般 V1mA=1.5Vp=2.2V AC，式中，Vp为电路额定电压的峰值。V AC为额定交流电压的有效值。ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。如一台用电器的额定电源电压为220V，则压敏电阻电压值 V1mA=1.5Vp=1.5×1.414×220V=476V，V1mA=2.2V AC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V 之间。 2、所谓通流容量，即最大脉冲电流的峰值是环境温度为25℃情况下，对于规定的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过±10％时的最大脉冲电流值。为了延长器件的使用寿命，ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量。然而从保护效果出发，要求所选用的通流量大一些好。在许多情况下，实际发生的通流量是很难精确计算的，则选用2－20KA的产品。如手头产品的通流量不能满足使用要求时，可将几只单个的压敏电阻并联使用，并联后的压敏电不变，其通流量为各单只压敏电阻数值之和。要求并联的压敏电阻伏安特性尽量相同，否则易引起分流不均匀而损坏压敏电阻。压敏电阻器的应用原理

浪涌吸收元器件压敏电阻器电参数的选型

浪涌吸收元器件压敏电阻器电参数的选型首先是标称电压的选择,压敏电压值选得过高,意味着增大了保护电路的动作电压,同时压敏电压值越高,相对的残压会增高,则压敏电阻对电子镇流器可能起不到保护作用。如果压敏电压值选的太低,频繁的过电压冲击,会使压敏电阻器的性能有所下降,漏电流增大,当压敏电压低于电源电压的峰值时,造成压敏电阻器的劣化失效,不仅会影响电子镇流器的正常工作,甚至可能烧毁压敏电阻器本身。一般情况下,为了保证线路的正常工作,同时又为了保证压敏电阻器在保护线路的同时,自己不受损害,压敏电压值的选择应确定在一定的范围内。通常情况下,在保护电路中,压敏电压的最小值确定应满足公式(1) 的要求。另外,压敏电压的最大值还应根据保护线路的耐压水平满足公式(2) 的要求: V1 ≈2. 2Vac 或V1≈2. 0Vdc (1) 式中:V1 ———表示1mA 直流电流下的压敏电压值; Vac ———表示交流电压的有效值; Vp - p ———表示交流电压的峰- 峰值; Vdc ———表示直流电压值。 V1 ≤0. 9Vz/ Kp (2) 式中:Vz ———表示被保护设备(或元器件) 的脉冲绝缘耐压值;Kp ———限制电压比,是一个与材料有关的常数。

例如:某电子镇流器的交流电压为220Vac ,那么,压敏电阻器的最小电压值应为V1 = 115 × 2 ×220V = 467 V。按照IEC 的有关规定, 电子设备的防护等级为D 级防护, 其绝缘耐压值一般规定为115kV。实际上,对于具体的电子镇流器产品而言, 如果整流电路的脉冲耐电压为1 000 V～1 200 V ,普通0～10 KA 通流容量的压敏电阻,若Kp 值为117～118 ,通过计算,压敏电阻的最大压敏值应为V1 ≤019Vz/ K≈019 ×1200/ 117≈643 V。因此,对于供电电压相对稳定的220Vac 电源系统的电子镇流器产品,一般选用MYG3/ 300 (压敏电压为470 V) 型的压敏电阻器。对于电源电压为120Vac 的电子镇流器, 通常选用MYG3/ 150 (压敏电压为250 V) 型的压敏电阻器。当然,在电路设计已经确定的条件下,也可通过大量的试验确定实际电路的保护水平,选择更加合适的压敏电阻器。通流量的确定在选择压敏电阻器时,要充分考虑电子镇流器的实际工作环境因素,满足线路的安全防护要求。表1 为部分不同型号的压敏电阻器在不同浪涌电流峰值下的残压试验情况,从表中可以看出,选择的压敏电压值越高,残压越高(相同峰值电流情况下) ,同一型号的压敏电阻器经受的峰值电流越大,残压也会有所加大。另外,表2 为一组Ф7、Ф10 或Ф14 等不同片径的压敏电阻器通流试验情况,从表中可以看出,对于不同片径的压敏电阻器,其所能承受的浪涌电流也不一样。通常,对于使用同一配方制作的压敏电阻器,片径越大,压敏电阻器能承受的最大峰值电流也就越大,相应的残压也会有所增加,但其增加的程度远远低于通流的增加幅度。因此,选型时, 应根据线路的耐压水平,外界可能产生的电涌电压,尽可能选择通流比较大的压敏电阻器,以保证线路长期持续的正常工作。
