反虹吸水力及镇墩结构计算算例
一、水力计算
1、基本参数选择
本次计划建设那里屯反虹吸1座,管长158米,上下游水头差1.39米,设计流量0.137m3/s,设计采用Ⅰ阶段预应力承插管，管径为DN500mm，承压标准为0.6MPa。
2、水力计算
（1）不淤流速计算（采用挟砂流速）
V挟砂=｛ω06ρ0.5(4Q/πd752)1/4｝1/1.25
ω0——泥砂沉降速度，mm/s，本项目取1.07mm/s；
ρ——水流中的挟砂含量，取1%；
Q——设计流量，0.137m3/s；
π——圆周率，3.142；
d75——挟砂粒径，本次设有沉砂池，项目区为粉砂质粘土地区，不会有大的粒径通过，参考广西一些地方经验，取0.04mm；
经计算，V挟砂=0.56m/s。
（2）管内流速计算
V管=Q/πr2=0.137/(3.142×（0.5/2）2)=0.70m/s＞V挟砂=0.56m/s。
管内在设计流速情况下不会出现淤积。
（3）水头损失计算
1）沿程水头损失
H f=λV2L/（8Rg）
λ=8g/C2
C=R1/6/n
H f——沿程水头损失，m;
R——水力半径，R=D0/4=0.5/4=0.125；
D0——管道内径，D0=0.5米；
n——本项目采用钢筋砼管道，n=0.014。
V——管内流速，V=0.70m/s；
L——管道长度，158米；
经计算，H f = 1.23米。
2）局部水头损失
H j=［ξ进口+ξ拦栅+ξ弯道+ξ出口］V2/2g=［0.5+1.79+0.3×1.2×5+0.64］×0.72/(2×9.81)=0.12m。
3）总水头损∑h= H f + H j =1.35米＜1.39米，满足过流要求。
二、结构设计
管道单节管长2米，为承插管。为防止地基不均匀沉降破坏，管道底部设30cm厚C20现浇砼管垫，管垫与管道接触处铺设油毡垫层防温变，管与管之间连接采用橡胶环止水，并设C20钢筋砼管接外包防渗，沿管长在地形剧变地段设C20砼镇墩固管；管道入口第一节管采用Dg500mm无缝钢管，在入口稍下部位设置竖向Dg200mm无缝钢管作为导气管，无缝钢管内外均采用防腐漆涂抹防锈。管道进口前设沉砂池及控制（检修）闸，并设拦污栅，出口设置消力池与渠道相接。沉砂池和消力池均设置钢筋焊接防护网，避免小孩或动物进入管道。
三、结构稳定计算
（一）管道承压复核
管道入口到管道埋置最低端最大水头为17.74米，则最低端内水
2=177.4KPa＜管道压强（工作压强）：P=Hγ
ω=17.74×10=177.4KN/m
设计工作水头P工=0.6MPa=600KPa。因此，设计管道采用承压0.6MPa 是满足管道工作要求的。
（二）镇墩稳定计算
本次项目设计共有5个镇墩，选择2号墩进行受力计算，其余镇
墩按此分析。
1、作用于镇墩上的荷载
（1）直接作用于镇墩上的菏载
1）均匀内水压力产生的轴向力：
2/4
上侧：A＇P=γ
ωH1πD0
2/4
下侧：A＇P=γ
ωH2πD0
γω——水的容重，10KN/m3；
H1——镇墩上侧水头，17.46 m；
H2——镇墩下侧水头，17.74 m；
D0——管道内径，0.5 m；
计算得：A＇P=34.27KN
A＂P=34.82KN
2）弯管段水流离心力：
F=ma=G wωV2/(gR)= πD02γωLωV2/(4gR)=2γωV2πD02Sin(θ/2)/4g m——弯管段的水体质量，m=G wω/g；
G wω——弯管段水体重量，G wω=πD02γω(Lω+2b)/4，计算得G wω
=2.81KN；
L
ω——弯管段弧长，Lω=15πR/360=0.07m；
2b——减去弧段后的镇墩两侧长度，量得2b=b上+b下泉市=0.86+0.5=1.36米；
θ——弯管段中心角，量得15°；
a——离心加速度，a = V2/R=0.72/0.5=0.98；
V——管内流速，由前面得V =0.7m/S；
R——弯管段半径，量得R =0.5m；
计算得：F=2.81KN。
离心力分解为两个轴向分力： A ＇L=A ＂L=γωV 2πD 02/(4g)=0.1KN 3）镇墩自重及镇墩内水重：
镇墩自重：G Z =［(1.99×1.59×1.6+1.99×0.4×2.0)-3.14×0.52 (0.07+0.86+0.5)］×23=127.24KN
镇墩内水重: G w ω=πD 02γω(L ω+2b)/4=2.81KN （2）通过管身传给镇墩的荷载
本次设计镇墩与上下管道均为刚性连接。 1）镇墩上侧斜管传给镇墩的力： 管身自重：G c ＇=πD δγc L ＇=4.33KN δ——管壁厚度，0.05m ； D ——管身外径，0.60m ； γc ——砼容重，23KN/m 3； L ＇——管长，2.0m ；
管身自重轴向分力：Ac= G c ＇sin θ＇=4.33×sin15°=1.12KN 垂直管轴分力：N ＇c= G c ＇cos θ＇=4.33×cos15°=4.18KN 2）管内水重：
管内水重G ω＇=πD 02γωL ＇/4=3.93KN
管内水重垂直管轴分力N ＇ω= G ω＇cos θ＇=3.93×cos15°=3.80KN 3）管身摩擦力：
A ＇m =f 0(N ＇c +N ＇ω)=0.25×(4.18+3.80)=2.0KN f 0——摩擦系数，本项目为取0.25（砼与油毛毡接触）； 从计算可知，管身摩擦力A ＇m =2.0KN ＞管身自重轴向分力Ac=1.12KN ，上侧管身不会传力给镇墩。
同理，下侧管身也可以靠自身摩擦力维持稳定，不会传力给镇墩。
2、墩身稳定计算
Kc=（∑y +G）/∑x
∑x——所有水平方向作用力的合力；∑x=∑A＇cosθ＇-∑A＂cosθ＂=（34.27+0.1）×cos15°-（34.82+0.1）×cos0°=1.72KN ∑y——所有垂直方向作用力的合力；∑y=∑A＇sinθ＇+∑A＂sinθ＂=（34.27+0.1）×sin15°+（34.82+0.1）×sin0°=33.20KN G——重力，G=G Z+ G wω=130.05KN；
经计算，Kc=（33.20+130.05）/1.72=94.91≥1.2，故镇墩是稳定的。
3、地基应力计算
σmax/min=(∑y+G)/BL±6∑M/ BL2
B——镇墩底宽，B=2m；
L——镇墩底部长边， L=1.99m；
∑M——对截面形心矩，经计算得∑M =10.86KN·m；
经计算σmax/min=59.56/43.11KPa＜［σ］=280 KPa，满足地基承载要求。
同理可得1、3、4、5号墩的稳定计算承果如表5-13。
表5-13 计算镇墩稳定系数表
结论：从计算来看，各镇墩是稳定的。
(下载本文的读者，如有不清楚，可加QQ448767464)
渡槽课程设计--三峡大学版
不带横杆的矩形渡槽结构计算： 1. 槽身横向计算：沿纵向取单位长度1 m 槽身为脱离体进行计算，计算简图如图1所示。 图1.槽身横向计算简图 作用于所切取的单位长度脱离体上的荷载q 等于水重、人群荷载及槽身自重之和，除此之外，在脱离体两个侧面作用着剪力1Q 和2Q ，并由1Q 和2Q 的差值Q ?与竖向力q 保持平衡，即q Q Q Q =-=?21。 （1）人行道板计算 人行道板为一支承在侧墙上的悬臂板，计算跨长为mm a 100020012001=-=，承受的均布荷载1q 等于人群荷载加板的自重。人行道板承受的最大弯矩为： m kN a g q a q M k G k Q ?-=?+??-=+-=-= 3.11)5.21.0531.2(5.02 121212110）（γγ mm a 30=； =-=a h h 0100-30=70mm ； 0.0793*******.6103.111.226 20 =????==bh f KM c s α 468.085.00.0827211=<=--=b s ξαξ
20851300 708270.010009.6mm f h b f A y c s =???==ξ 为与侧墙钢筋协调，实配B 025@8,20201mm A =。 （2）侧墙计算 侧墙中最大计算弯矩的截面是侧墙的截面1，该处的水深为2.8m,另外为了截断部分由截面1延伸向上的竖向钢筋，距墙底1.0m 处再选取一计算截面2计算。 在工程实践中，侧墙近似的按受弯构件设计（略去轴向力影响）。侧墙底端的最大弯矩为（弯矩符号以槽壁外侧受拉为正）： 截面1配筋： m kN a q H M ?-=+???-=+-=39.73.111.02.8106 12161321131）（）（γ mm a 30=；=-=a h h 0300-30=270mm ；mm b 0100=； 0.056727010009.61039.71.026 20 =????==bh f KM c s α 468.085.00.0584211=<=--=b s ξαξ 20504300 2700584.010009.6mm f h b f A y c s =???==ξ 取用B 125@10，2628mm A s =。 截面2配筋： m kN a q H M ?-=+-??-=+'-=12.833.1112.8106 12161321132））（（）（γ mm a 30=；=-=a h h 0300-30=270mm ；mm b 0100=； 0.018327010009.61012.831.026 20 =????==bh f KM c s α 468.085.00.0185211=<=--=b s ξαξ 20160300 2700185.010009.6mm f h b f A y c s =???==ξ 取用B 025@8,20201mm A =。 抗裂校核： 计算截面取在拖承（0.2x0.2）顶边截面3处，校核水深=H 2.8-0.2=2.6m 则：
水平垂直弯头支墩计算书
水平、垂直弯头支墩计算书 1.引言 本计算书为不同弯头的支墩尺寸计算提供了相关数据。 2.流体推力 2.1 弯头处的推力合力 假设弯头顶角为β(用百分度表示)，横截面积为S，其所受流体压力为P。 作用于弯头两侧截面之间结构上的力分别为F p1和F P2，支墩的反作用力为R。在此结构上套用动量定理可得： 该弯头顶角为β，用百分度表示，其补角为α，即： 合力R由次可得：
2.2 管道的压力 流体推力随管道压力而发生变化，此压力存在一个正常值，即为管道的运行压力，用PS表示，此外还有一个较大的值，为管道的试验压力，用PE表示。管道的试验压力导致最大的流体推力。 3.支墩 支墩的形状取决于其所受合力的方向。 当为水平弯头时，合力位于水平方向，我们称该支墩为水平支墩。 当为垂直弯头时，分为两种情况，合力朝上时，我们称该支墩为垂直向上支墩，反之，当合力朝下，我们称之为下部垂直支墩垂直向下支墩。 3.1 水平支墩 3.1.1 水平支墩的一般形状 水平支墩的一般形状如下图所示。支墩之上需要铺设一定厚度的回填料（厚度用h表示）。 3.1.2稳定性的研究 支墩稳定性研究类似于挡土墙稳定性的研究，需检查其防滑稳定性、倾覆稳定性和基础稳定性。 根据弯头的位置，关于施工现场土壤力学特性的相关假设可根据地质研究报告确定：比重，内摩擦角，黏附系数Co:
●比重= 1,6 t/m3 ●内摩擦角=30° 作用于支墩上的力 下图呈现的便是支墩的受力情况： h回填↓超负荷 对支墩受力总结如下： ●P m为支墩的自重 ●P r为回填料的重量 ●F ph为流体推力 ●F Q1为超负荷支墩作用力 ●F Q2为与基座内壁相接触的土壤支墩作用力 N代表竖直方向上的合力： B代表支墩作用合力： 由于超负载而产生且作用在支墩壁中间位置的作用力可按照以下公式进行计算：

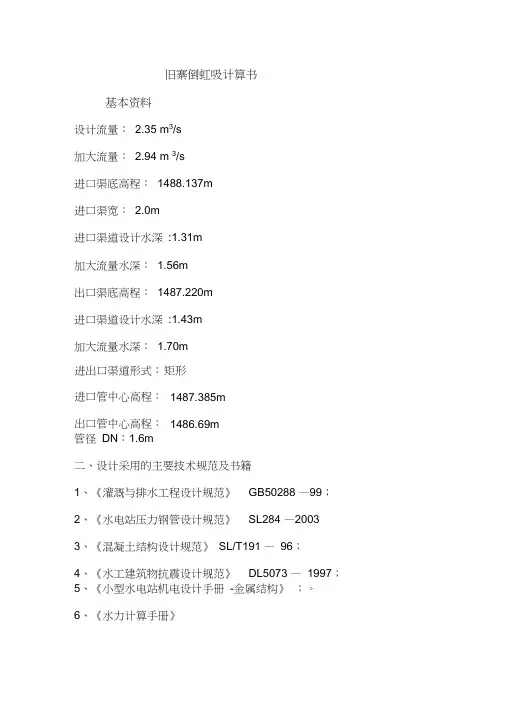

倒虹吸计算书Word版
