高层剪力墙模板支撑体系及加固方案

某城市地区河道旁工程46号地块B1-3、B A-4地块安置房工程

模板工程施工方案

某某某某集团有限公司

某城市地区指挥部第一项目部

二0一一年十月

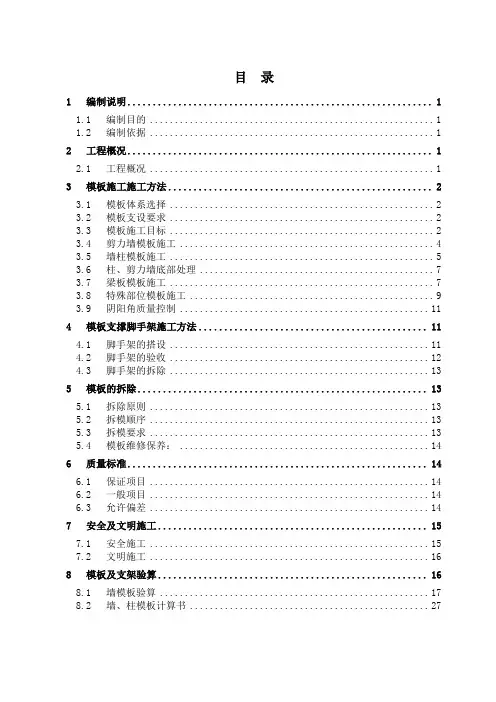

目录

1编制说明 (1)

1.1 编制目的 (1)

1.2 编制依据 (1)

2工程概况 (1)

2.1 工程概况 (1)

3模板施工施工方法 (2)

3.1 模板体系选择 (2)

3.2 模板支设要求 (2)

3.3 模板施工目标 (2)

3.4 剪力墙模板施工 (4)

3.5 墙柱模板施工 (5)

3.6 柱、剪力墙底部处理 (7)

3.7 梁板模板施工 (8)

3.8 特殊部位模板施工 (10)

3.9 阴阳角质量控制 (12)

4模板支撑脚手架施工方法 (12)

4.1 脚手架的搭设 (12)

4.2 脚手架的验收 (13)

4.3 脚手架的拆除 (13)

5模板的拆除 (14)

5.1 拆除原则 (14)

5.2 拆模顺序 (14)

5.3 拆模要求 (15)

5.4 模板维修保养： (15)

6质量标准 (15)

6.1 保证项目 (15)

6.2 一般项目 (15)

6.3 允许偏差 (15)

7安全及文明施工 (16)

7.1 安全施工 (16)

7.2 文明施工 (17)

8模板及支架验算 (18)

8.1 墙模板验算 (18)

8.2 墙、柱模板计算书 (28)

1编制说明

1.1编制目的

本施工方案旨在指导结构施工中模板支撑体系搭设，阐述模板安装、加固流程及质量控制要点。以便优质、快速、高效地完成模板工程的施工任务，并为业主、监理提供本工程施工方法、质量、进度等方面的详细依据。

1.2编制依据

某城市设计院提供的建筑施工图和结构施工图

《施工手册》（中国建筑工业出版社第四版）

《建筑施工计算手册》江正荣著、

《建筑结构荷载规范》(GB 50009-2001)

《混凝土结构设计规范》GB50010-2002

《高层建筑砼结构技术规程》JGJ3-2002

《建筑工程施工质量验收统一标准》GB50300-2001

《混凝土结构工程施工质量验收规范》GB50204-2002

《建筑施工安全检查标准JGJ59—99。

《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011

本工程的施工组织设计

2工程概况

2.1工程概况

工程名称：某城市xxxxxxxxxxxxxxxxxxxxxx某城市xxxxxxxxxx安置房工程；

建设地点：某城市xxxxxxxxxx，xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 建筑面积：该工程总建筑面积1679881.00㎡，其中A1-3、A1-4地块地下室建筑面积152379.7㎡（不含夹层），上部结构约500000㎡，包括14栋高

层住宅及局部商铺；

建筑高度：位于塔楼下部的夹层及塔楼下部的地下室一层为3.1米，其余地下层为3.90米，一层为3.10米，二至三十四层均为2.90米，楼梯间出屋

面层为5.0米，建筑总高度为99.10米；

结构特点：本工程14栋高层均采用剪力墙结构，局部商铺采用框架结构，结构设计合理使用年限为50年，抗震设防烈度为8度，抗震等级为一级；

工期节点：本工程工期为两年，开工时间为

3模板施工施工方法

3.1模板体系选择

为了确保工期，提高质量，减低成本，结合该项目的施工图纸及实际情况，本工程选用多层复合木模板体系，复合模板加工方便，成型灵活，能适用于结构复杂的地下室工程及上部主体结构，同时其成型后的混凝土结构观感质量、垂直度、表面平整度及阴阳角成品质量较高。

本工程配置三层竖向模板和三层水平模板，在工程施工前对模板体系进行设计配置，按设计图纸进行加工编号，模板加固按使用部位及编号进行拼装。在能满足拆模条件时，及时报验拆除模板支撑体系和模板，以便及时周转至上层使用。支撑体系采用扣件式钢管满堂脚手架。

3.2模板支设要求

模板组装要严格按照模板配板图尺寸拼装成整体，现场拼装时，要控制好相邻板面之间的拼缝，梁板接头处要做防渗措施，防止漏浆。拼装精度要求如下：

1、两块模板之间拼缝≤1

2、相邻模板之间高低差≤1

3、模板平整度≤2

4、模板平面尺寸偏差±3

现浇梁跨度大于或等于4.0m时，按2‰起拱，悬挑梁长度大于2.0m时，按照跨度的L/200起拱，且起拱高度不超过20mm。

3.3模板施工目标

混凝土表面颜色均匀一致，无蜂窝麻面、露筋、夹渣、分化、烂根和明显的气泡存在；

结构阴阳角部位方正，无缺棱掉角；梁柱及墙梁的接头处平滑方正，模板拼缝无明显痕迹；

表面平整光滑，线条顺直，几何尺寸准确，外观尺寸允许偏差在规范允许范围；

现浇结构模板安装的允许偏差及检验方法

本工程目标达清水混凝土的质量标准：混凝土密实，表面垂直平整光滑，无接槎痕迹，无蜂窝麻面现象，线角顺直，无缺棱掉角现象。

本工程的现浇梁、板、柱、墙将推广和执行清水混凝土的施工工艺和质量标准，具体施工方案如下：

1、现浇楼板，剪力墙及未与墙体相连的且不作装饰的的独立柱、梁均按清水混凝土施工。

2、剪力墙模板采用16mm厚多层复合板散装散拼。

3、模板拼装后，板缝在2㎜以内的将板缝表面用宽胶带纸粘贴，板缝在5㎜以内的（不得超过5㎜）其板缝压泡沫条，表面用胶带纸粘贴，防止板缝跑浆漏浆及模板接缝痕迹，达到混凝土表面平整光滑，线角顺直。

4、梁模板的线角通直上线，其误差控制在2㎜之内。

5、梁板的底模标高控制，采用水准仪逐梁逐板进行抄平，其标高误差控制在3㎜之内。

清水混凝土检查标准：按中级抹灰标准衡量。

表面平整度：控制在4㎜以内。

阴阳角垂直：控制在4㎜以内。

立面垂直度：控制在5㎜以内。

阴阳角方正：控制在 4㎜以内。

3.4剪力墙模板施工

1、施工流程

放线→墙、附墙柱钢筋绑扎→钢筋隐蔽→支第一步模板→穿套管、螺杆、固定→支第二步模板→穿套管、螺杆、固定（重复第二步，直到完成）→模板紧固校正→与柱墙、楼板模板连接→模板验收→浇砼→拆模养护砼→模板修复、保养

2、施工方法

墙模板采用16mm厚复合模板, 内楞（竖向背楞）用4.5×9.5cm木方，间距50cm,外楞（横向背楞）为2Φ48钢管，间距50cm，用Φ14对拉螺杆加固，竖向间距500mm，水平间距1500mm，内支撑砂浆块条采用与剪力墙等强度的减石子砂浆预制，截面尺寸40x40mm,间距1500x1500mm，用火烧丝与剪力墙钢筋绑扎牢固，加固方法如图下所示。

3、施工步骤及工艺

模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模 1）放设墙身位置线及复核定位线（从墙身边线向外偏移300mm），焊接模板底部

限位钢筋与墙体钢筋固定，高度距墙身底部10cm，间距1000mm；

2）按照墙身定位线及模板设计编号图安装模板，安装模板宜采用墙两侧模板同时安装，第一步模板边安装锁定边插入穿墙螺杆和套管，并将两侧模板对准墙线使之稳定，然后用蝶形扣件与钢管固定于模板背楞上，调整两侧的平直，同样方法安装其它若干模板到墙顶部，用螺母将蝶形扣件拧紧，使两侧模板成为一体，安装斜撑调整模板垂直，合格后与墙、柱、梁板模板连接。

次楞选用45x95mm方木，间距500mm，主楞采用φ48mm，壁厚3.5mm双钢管，间距

附加

3.5墙柱模板施工

1、施工流程

放线→绑扎墙、柱筋→安装墙、柱模板→墙、柱箍加固→调整垂直度→复核模板上下口尺寸→预检

2、施工方法

在墙、柱钢筋绑扎前，测放模板定位线；根据定位线焊接模板下口限位钢筋，在

柱四个侧面各焊两根，距地面高度为10cm。

墙、柱钢筋绑扎验收，并将墙、柱施工缝处理完，并冲洗干净后封闭柱模。

模板拼缝严密后，采用φ14对拉螺杆加固模板，利用45x95mm方木做背楞，φ48mm 壁厚3.5mm钢管做主楞固定模板，用可调托撑调整柱模板垂直度，并复核模板上下口尺寸。

墙、柱模可一次安装到位，离地10cm安装第一道墙、柱箍，往上500mm安装第二、三、四、五道等墙、柱箍。墙、柱加固就位后，调整定位及垂直度后，用螺帽拧紧。墙柱模下端留设一个100×100mm的清扫口，便于在浇筑砼之前清理柱内施工垃圾，清理完后及时将留设口封堵严密。墙柱模板加固详见插图所示。

约束边缘翼缘墙柱模板加固示意图

约束边缘端柱模板加固示意图

3.6柱、剪力墙底部处理

柱、剪力墙根部烂根现象为常见的质量通病，本工程此处采用双面胶条粘海绵条措施。剪力墙模板下端置于楼面上，楼板处加固木方上提30㎜，剪力墙加固完后，楼板面处将海绵条置于模板外，用模板条将海棉条压住再用楔塞子塞紧钉牢。外剪力墙接头处，剪力墙模板及木枋下落200mm，在接头砼侧面贴好双面胶条宽度20mm，将海绵条贴住，然后利用穿梁套管及对拉螺栓将模板按如图所示加固，螺栓间距500mm，采用此种做法对防止柱根部漏浆和错台有明显的效果，从而保证不漏浆、不错台，混凝土剪力墙不变形。

外剪力墙模板加固

3.7梁板模板施工

1、施工流程

搭设满堂脚手架→调整梁底钢管标高→搭设梁底主次龙骨→安装梁底模→安装顶撑并调平→安装梁侧模→墙边梁（贴密封条）就位→摆设板主次龙骨→铺设楼板模板→支撑架加固

2、施工方法

梁底、梁侧均采用16mm厚多层板复合板，45×95mm方木做次楞，梁底方木间距400mm，梁侧次楞每侧分布四根，模板要求拼缝严密，模板间需用胶带密封，防止漏浆，所有木枋施工前均双面压刨平整以保证梁板及柱墙的平整度，要求所有木枋找平后方可铺设胶合板，以确保顶板模板平整。根据规范要求：梁、板跨度等于或大于4.0m时，模板应起拱，起拱高度2L/1000。

梁、板模板加固示意图

梁模板加固详图

注：当梁大于等于700mm时，按本图中对拉螺杆设置，梁高500-700mm时设置一条对拉螺栓，当梁高小于500mm时，不设置对拉螺栓同时取消顶撑。

当梁高度大于700mm时需用对拉螺杆加固（如插图所示）；次梁安装应等主梁模板安装并校正后进行；模板安装后要拉中线进行检查，复核各梁模中心位置是否对正；待平板模安装后，检查并调整标高。

梁、板模板安装时应注意以下几个施工环节：

（1）搁置木方时应立放并拉通线调平上表面；

（2）板模用水平仪测量调平，整个板面上水平高差控制不大于5mm；

（3）模板必须完整不得有漏洞、破损、起皮，接触面平整同时要均匀涂刷隔离剂；

（4）模板接面用手刨刨平，确保支模时接缝严密，防止漏浆造成砼表面蜂窝麻面；

（5）满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；

（6）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；

（7）每根立杆底部应设置底座或垫板。

3.8特殊部位模板施工

1、短肢剪力墙转角柱及端部模板

短肢剪力墙结构的端部及转角等特殊部位模板的加固，是模板工程的重点。模板支设和加固方式参见插图所示。

T-

短肢剪力墙局部模板支设示意图

2、梁墙接头处理

梁墙接头的处理是施工的重点和难点，关系到结构外观和混凝土的质量，必须保证定位准确、模板不漏浆，不爆模。

3、楼梯模板。

楼梯结构施工时，应根据楼梯间内装饰要求(装饰完成后,平台相邻对应台阶应在同一垂直投影线上)，对楼梯踏步的平面位置作相应调整，施工过程应加强测量管理。楼楼踏步宽、高应保持一致，如有偏差，同一楼梯段内应按等分原则调整。

楼梯模板支设示意图

由于楼梯混凝土同竖向结构混凝土同时浇筑，楼梯模板制成半封闭式。模板采用15mm厚双面覆膜九层板支模，用普通钢管架支撑，沿斜坡方向设两道40 90mm木枋锁紧踏步板，以保证梯步准确、轮廓完整。支模如下图：

4、洞口模板施工

剪力墙上的洞口模板采用定型木模，为加强刚度，内侧用木枋加固，施工时先用401胶粘贴海棉条防止漏浆，确保棱角顺直美观。为保证洞口下墙的混凝土质量,在窗模底侧板上钻透气孔，便于排出振捣时产生的气泡。为了防止门窗洞口跑模，在附加筋上焊定位筋，限制门窗模的位置。施工示意图详见插图所示。

洞口模板加固示意图

3.9阴阳角质量控制

在施工过程中，阴阳角极易出现漏浆、胀模等质量通病。产生原因为：阴阳角处模板拼缝不严；木枋钢管加固不牢；模板周转次数过多，导致模板边缘“糟碎”等。为防止以上问题的出现，在模板施工过程中要对这些关键部位进行严格控制，以敲击捶打的方式进行检查，甚至做“破坏性”试验。对边缘“糟碎”的模板要及时进行切边，保证模板边缘整齐。以达到良好的接触效果。

4模板支撑脚手架施工方法

砼结构支撑脚手架的搭设关系到施工安全及施工质量，脚手架必须有足够的承载能力、刚度和稳定性，在搭设支撑脚手架前，必须验算荷载承载力（脚手架验算详见附件），满足要求后方可进行搭设。

4.1脚手架的搭设

本工程主体结构施工支撑体系采用扣件式满堂脚手架搭设，其具体的搭设参数如下表所示：

满堂架搭设参数表

注：以上参数是根据计算书计算结果进一步进行加大安全系数的基础上作出的现场施工参数依据。

立杆2m高度的垂直允许偏差为15mm

架杆及可调顶撑材质要经检验合格，搭设时应保证在架杆下部垫设垫木（面积0.1m2/根钢管），增大受力面积。立杆与横杆之间的连接要牢靠。架杆搭设时需控制好可调顶撑顶部的标高，保证模板支设时标高的正确。其两端与中间每隔四排支架立杆从顶层开始向下每隔两步设置一道水平剪刀撑，满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；脚手架必须设置纵、横向扫脚杆，离地200mm.

立杆伸出顶层水平杆中心线至支撑点的长a不应超过0.5m，竖向剪刀撑斜杆与地面的斜角应为45°--60°；可调底座、可调托撑螺杆伸出长度不宜超过300mm，插入立杆内的长度不的小于150mm；

4.2脚手架的验收

支撑架必须由专业工种严格按规范及审批过的本施工方案进行搭设。搭设前，必须进行安全、技术交底，所用材质应验收合格。每个区域支撑架搭设完毕后必须经过项目质检部、技术部及监理工程师验收合格后方可投入使用。

4.3脚手架的拆除

所有支撑体系脚手架的拆除要以混凝土强度是否达到拆模要求为依据。在混凝土

未达到拆模要求强度前严禁拆除任何杆件。

5模板的拆除

5.1拆除原则

一般情况下，包括短肢剪力墙墙模、梁侧模等模板在砼强度达到1.2Mpa以上方可拆除（常温约18~24小时）。承重模板拆除时间以同条件养护砼试块强度为准，拆除时构件强度详见插表4-1所示。

拆除承重结构模板的混凝土强度要求表

要保证拆模时不沾模、棱角完整。后浇带模板待后浇带浇筑完毕达到拆模强度后再拆除。

5.2拆模顺序

一般为松开支撑→抽出对拉螺杆→模板调运→模板清理。同时遵守板拆除顺序与安装顺序相反，先支后拆，后支先拆，先拆除非承重模板，后拆除承重模板，先拆纵墙模板后拆横墙模板，先拆外墙模板后拆内墙模板。

拆除模板之前，应填报模板拆除申请表，经有关人员会签后方可拆模。

拆模申请表

5.3拆模要求

拆模时严禁野蛮施工，在拆除过程中如发现有影响结构安全问题时，应立即停止拆除，报项目部及监理部门共同商定采取有效措施后方可继续拆除。

拆模时严禁使用大锤，应使用撬棍等工具，大模板拆除时，不得随意乱放，防止模板变形或受损，并应及时清理码放整齐。

注意成品保护，杜绝由人为造成的缺棱掉角等外观质量问题。

5.4模板维修保养：

模板拆除后，及时吊运至木工车间立放于支架上，清理残留混凝土、密封条等杂物，模板上的钉子起干净，模板上的孔眼修补好，涂刷隔离剂后分类立放于支架上，隔离剂选用水性隔离剂，损坏的模板应及时修理或更换。

6质量标准

6.1保证项目

模板及其支架必须有足够的强度、刚度和稳定性。

6.2一般项目

模板接缝不应漏浆。模板与混凝土接触表面清理干净并涂隔离剂，严禁隔离剂污染钢筋与混凝土接槎处。

6.3允许偏差

模板施工时按照规范要求严格控制模板施工质量，现浇结构模板安装的允许偏差, 应符合规范中的规定。模板安装的允许偏差(mm)详见插表所示。

固定在模板上的预埋件和预留孔洞均不得遗漏，安装必须牢固，位置准确，其允许偏差应符合插表所示。

现浇结构模板安装的允许偏差及检验方法

预埋件或预留孔洞的允许偏差及检查方法

7安全及文明施工

7.1安全施工

施工现场入口处及现场所有危险作业区域要挂安全生产宣传画、标语、安全危险标，提醒工人注意安全。

建立健全安全施工岗位责任制，实行木工加工车间、堆放场地安全负责人制度，落实专人负责。进行安全教育，严格实行安全奖罚措施。

任何人进入现场区域必须戴好安全帽，不准穿拖鞋，高跟鞋、硬底鞋或赤脚，从事高空作业，必须系好安全带。

特殊工种必需持证上岗，严禁非正式特殊工种代替特殊工种作业，电气焊操作必需有安全防范措施。模板加工、堆放区域要远离钢筋加工车间。

施工现场注意防火，及时清理刨花、木屑等易燃物品，严禁施工人员吸烟，同时配备防火设备（灭火器），明确责任人。施工作业面内不得吸烟，吸烟必须到指定吸烟区。

加强现场临电管理，经常检查配电设备的安全可靠性，如有损坏，及时更换，除电工之外的任何工种不准私自接改电线，需用时应申请电工完成接线工作。模板操作区域严禁电线穿过。

现场围护栏杆，要严密稳固，电缆线不允许直接敷设在栏杆上。夜间施工时明显的标志和有足够的照明。

在地下室或潮湿环境内作业的照明电压不应高于36V。

按照施工总平面布置图堆放模板和木枋，不得侵占场内道路及安全防护设施。实行计划进料，随用随到。

混凝土浇筑时，工人需穿绝缘水靴，并用竹跳板搭设人行道，以免行走不变及踩弯板筋。

钢筋水平转运时，应注意与行人和施工人员的安全距离（不小于2米）。

禁止交叉作业，若施工无法避让时，应派专人监督和采取必要的安全防护措施，确保施工安全。

外架上铺设的竹跳板应用16#铁丝绑扎固定牢固，且不允许有探头板，并应符合相关外架规定。外架不得作为材料堆积和转运使用。

进行外架操作时，基坑内应设置警戒线，避免交叉作业。

模板堆放高度不得超过1.8m，木枋堆放高度不得超过1.5m。

7.2文明施工

施工现场应按照中铁建工集团形象工程进行设计部署；

禁止在施工现场追打嬉闹；

施工材料机具应集中堆放整齐；

灭火器及其他消防器材应定点设置；

废料应集中收集存放并进行标识，不得焚烧或四处乱扔；

施工现场应做到工完场清。

8模板及支架验算

模板验算选择有代表性的墙、板、梁板进行验算，墙后250mm，板厚120，层高3.9m，梁截面尺寸250x700mm；

8.1墙模板验算

墙模板的计算参照《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》GB50010-2002、《钢结构设计规范》(GB 50017-2003)等规范。

墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。

根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为

2.00kN/m2；

一、参数信息

1.基本参数

次楞(内龙骨)间距(mm):500；穿墙螺栓水平间距(mm):1500；

主楞(外龙骨)间距(mm):500；穿墙螺栓竖向间距(mm):500；

对拉螺栓直径(mm):M14；

2.主楞信息

龙骨材料:钢楞；截面类型:圆钢管48×3.0；

钢楞截面惯性矩I(cm4):10.78；钢楞截面抵抗矩W(cm3):4.49；

主楞肢数:2；

3.次楞信息

龙骨材料:木楞；

宽度(mm):95.00；高度(mm):45.00；

次楞肢数:1；
