ansys单位制设置、换算
Ansys中对于单位的设置及换算不恰当将会使结果有很大的区别。在使用前在对话框中输入/UNITS,SI或/UNITS,MPA可以统一相应的单位。
或者在选项中设置main munu>prep rocessor>matenal prop s>matenal library>select un its Ansys中给定了下列的单位系统
lUNFTS_■ I Sgmixh I 聲
▼ Search
F面是各单位系统的衍生单位列表/UNITS
UNITS. libel. LEltFACT.J^SSFACT, TlXEFACT, lEMPKACT, TOFFSET,亡HA避Fg fVSCEFJi.CT, HEPTTACT
Annotates the database with the system of units used.
PAT砂SK： S己tUu MP ME ST PR PRN <> *> FL EM EH DY PP *>
EME MFS Sel
Label to denote tri& system of units used in this job:
USER
S)
MKS
uMKS
CGS
MPA
BFl
eiN
—er-defined system (default).
—I ritsmatonal system (m, kg s, K>
-MKS system (m, hgi, Sr 'C)
—p^KS system ftjrri, kg
—CGS system (cm. g, s. *C).
—MPA system (mm, Mg, s, *C).
—U. S. Customary system using feet (ft. slug：s, *F).
—U. S. Cuslomar^ system using inches {in, llbf*s ?in, s, *F).
图一
自洽单位如表lf)-7所示d
*16.7常用自洽S 位
SI 无
MPA
图二
I [cP] =0,001 [ra][s]
I [ibl] = 32.2 [ft] / N 曲F * i [ibm] = 386-4 [in] / [iec]^ * I [Ibm]
1 [BTL] = 777.65 的[lbf]严 93几W [皿川bf]
图三
UniTSvsiem^Eis classified bv the ANSYS com ma ncJTCNITS
Property
I #巧=0.001 [Palfsl
I [Ibfl = 52.2 [ft] f[sec]- * I []bm] = 1S6.4 [in] [secf * 1 [Ihm]
I [BTUI = 777.65 = 933LS [in][Ml
图四
从图一和图二、三、四的对比在温度单位不是统一的，但是这个不影响因为对导热和对流换热的话，无所谓是什么单位的，计算的时候都是温差
UG如何转换到ANSYS有限元模型
2006年用户年会论文 UG到ANSYS有限元模型的转换 王洪海 哈尔滨航空工业(集团)有限公司，150066 [ 摘要 ] 有限元分析软件ANSYS具有精确的解算器，而软件UG具有良好的前处理即三维建模、网格划分及载荷施加能力，若将两者完美的结合起来就可以很好的解决有限元分析问题，本文正是对 这个问题的全面阐述。 [ 关键词]UG ANSYS 有限元 转换 单位制 FINITE ELEMENT MODEL CONVERSION FROM UG TO ANSYS Wang hong hai Harbin aviation industry (group) ltd. 150066 [ Abstract ] The finite element analysis software ANSYS is an accurate solver, and the UG is good at pre-treatment , i.e. three-dimensional modeling , meshing and loading capability , if they are combined together , they can be used to solve many questions well . This paper is just expounding on this question thoroughly. [ Keyword ] UG ANSYS finite element conversion system of units 1前言 ANSYS是一个以有限元分析为基础的大型的多物理场工程仿真分析软件, 有限元分析有三个主要的步骤: 第一步前处理，进行几何模型的建立、划分有限元网格等工作； 第二步求解，在前处理中建立的数学模型上施加边界条件并进行分析计算； 第三步后处理，对求解得到的结果进行显示、观察、进一步的运算等。 对于一个CAE软件来说，用户最为关心的应该是：用这个软件到底能解决我在产品设计过程中遇到的哪些问题？各类问题的解决精度如何等等。在这一点上，ANSYS是迄今为止在单一软件系统中分析类型最为广泛、分析能力最为强大的软件之一。从大的方面说，ANSYS的分析范围涵盖了自然界的四大类场：结构力学（从广义的角度说，结构力学也是场的一类）、温度场、流场、电磁场，同时，在ANSYS中，这几大类场还可进行耦合分析，然而，ANSYS经典界面的前处理即实体建模、网格划分、载荷的添加等能力较弱，致使一些结构较为复杂零件的模型建立及有限元网格划分不太方便（不过新一代的ANSYS workbench在这方面有很好的解决方案）。
单位制详解
ansys单位制详解 2011-05-24 00:07 （一） 基本量: 长度 mm 质量 tonne 力 N 时间 sec 温度 C 重力 9806.65 mm / sec^2 衍生量: 面积 mm^2 体积 mm^3 速度 mm / sec 加速度 mm / sec^2 角速度 rad / sec 角度加速度 rad / sec^2 频率 1 / sec 密度 tonne / mm^3 压力 N / mm^2 应力 N / mm^2 杨氏模量 N / mm^2（Mpa） 例如： 钢的实常数为： EX=2e11Pa PRXY=0.3 DENS=7.8e3Kg/m^3 那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为 EX=2e5MPa PRXY=0.3 DENS=7.8e-9tonne/mm^3 那么上面的实常数在m单位制（即模型尺寸单位为mm）下输入到Ansys时应为 EX=2e11MPa PRXY=0.3 DENS=7.8e+3kg/m^3 为了验证其正确性，本人在Ansys中进行了模型验证。 算例： 取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩； 在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4， 在单位弯矩（1N.mm）载荷下顶点的转角为0.81657e-5 在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7， 在单位弯矩（1N.m）载荷下顶点的转角为0.81657e-2
经过理论计算得到在1N和1N.m的轴向力和弯矩作用下对于的位移为0.127e-4mm和转角0.81653e-2rad， 总结： 如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度；特别主意，施加载荷的单位是不同的，如1N.m和1N.mm。 （二） ANSYS中单位统一的误区分析： 在ANSYS中没有规定单位，需要用户自己去定义自己的单位制，这就会涉及到单位统一的问题。下边的误区可能是多数初学者经常范的： EXAMPLE: 计算一个圆柱体的固有频率（为分析简便，采用最简单的形状作为例子），其尺寸如下： 圆柱体长：L=1m; 圆柱体半径：R=0.1m; 材料特性： 弹性模量：2.06e11 Pa; 材料密度：7800kg/m^3; 泊松比：0.3 计算结果如下： ***** INDEX OF DATA SETS ON RESULTS FILE ***** SET TIME/FREQ LOAD STEP SUBSTEP CUMULATIVE 1 0.0000 1 1 1 2 0.0000 1 2 2 3 0.0000 1 3 3 4 0.0000 1 4 4 5 0.0000 1 5 5
常用单位换算
常用单位换算 一、长度 1千米=0.621英里 1米=3.281英尺=1.094码 1丝=1忽米=0.01毫米=0.00001米=10微米=0.001厘米 1厘米=0.394英寸 1埃(A)=10米 1英里=1.609千米 1英寻=1.829(m) 1英尺=0.3048米 1英寸=2.54厘米 1海里=1.852千米 1链=66英尺=20.1168米 1码=0.9144米 1密耳=0.0254毫米 1英尺=12英寸 1码=3英尺 1杆=16.5英尺 1英里=5280英尺 1海里=1.1516英里 1英尺=0.9144尺(市尺) 二、面积 1平方公里=100公顷=247.1英亩=0.386平方英里 1平方米=10.764平方英尺 1公亩=100平方米 1公顷=10000平方米=2.471英亩 1平方英里=2.590平方公里 1英亩=0.4047公顷=4.047×10平方公里=4047平方米
1平方英尺=0.093平方米 1平方英寸=6.452平方厘米 1平方码=0.8361平方米 三、体积 1立方米(m3)=1000升=35.315立方英尺=6.29桶 1立方英尺=0.0283立方米(m3)=28.317升 1千立方英尺=28.317立方米(m3) 1百万立方英尺(MMcf)=2.8317万立方米(m3) 10亿立方英尺=2831.7万立方米(m3) 1万亿立方英尺=283.17亿立方米(m3) 1立方英寸=16.3871立方厘米(cm3) 1英亩·英尺=1234立方米(m3) 1桶=0.159立方米(m3)=42美加仑 1美加仑=3.785升(1) 1美夸脱=0.946升(1) 1美品脱=0.473升(1) 1美吉耳=0.118升(1) 中国古代： 1石=10斗 1斛=本为10斗，后来改为5斗 1斗=10升 1龠=0.5合 1升=10合 四、质量 1吨=1000千克=2205磅=1.102短吨(sh.ton)=0.984长吨(long ton) 1千克=2.205磅 1短吨(sh.ton)=0.907吨=2000磅
ANSYS中的单位协调
ANSYS中的单位协调1、厘米克秒制（CGS）的单位信息 基本单位: 长度cm 质量g 力dyne 时间sec 温度 C 重力980.665 cm / sec^2 衍生单位: 面积cm^2 体积cm^3 速度cm / sec 加速度cm / sec^2 角速度rad / sec 角加速度rad / sec^2 频率 1 / sec 密度g / cm^3 扭矩/力矩cm dyne 分力dyne / cm 分力矩dyne 表面分力dyne / cm^2 压力dyne / cm^2 应力dyne / cm^2 杨氏模量dyne / cm^2 曲面分力矩dyne / cm 平移刚度dyne / cm 旋转刚度cm dyne / rad 热扩散 1 / C 面积力矩惯量cm^4 质量力矩惯量cm^2 g 能量erg 功erg 热erg 能erg / sec 热传递率erg / sec
温度梯度 C / cm 热流erg / (cm^2 sec) 单位长度热流erg / (cm sec) 热导率erg / (cm C sec) 对流系数erg / (cm^2 C sec) 比热erg / (g C) 热合力dyne / (cm C) 热合力矩dyne / C 梁翘曲系数cm^6 单位长度质量g / cm 单位长度质量力矩惯量cm g 阻尼系数dyne sec / cm 单位长度发热率erg / (cm sec) 每单位面积质量g / cm^2 旋转阻尼系数cm dyne sec / rad 体积块热生成erg / (cm^3 sec) 每单位面积平移刚度dyne / cm^3 曲率 1 / cm 高斯曲率 1 / cm^2 线性动量cm g / sec 角动量cm^2 g rad / sec 倒置的杨氏模量cm^2 / dyne 每单位长度平移刚度dyne / cm^2 每单位长度旋转刚度dyne / rad 每单位长度阻尼系数dyne sec / cm^2 反向速度sec / cm 每单位体积的对流系数erg / (cm^3 C sec) 每单位长度的对流系数erg / (cm C sec) 每点的对流系数erg / (C sec)
常用单位换算
1、1平方里（km2）=100公顷=247.1英亩=0.386平方英里（mile2） 2、1平方米（m2）=10.764平方英尺（ft2） 3、1平方英寸（in2）=6.452平方厘米（cm2） 4、1公顷=10000平方米（m2）=2.471英亩 5、1英亩=0.4047公顷=4.047×10-3平方公里（km2）=4047平方米（m2） 6、1英亩=0.4047公顷=4.047×10-3平方公里（km2）=4047平方米（m2） 7、1平方英尺（ft2）=0.093平方米(m2) 8、1平方米（m2）=10.764平方英尺（ft2） 9、1平方码（yd2）=0.8361平方米（m2） 10、1平方英里（mile2）=2.590平方公里（km2） 体积换算 1、1美吉耳=0.118升（1）1美品脱=0.473升（1） 2、1美夸脱=0.946升（1）1美加仑=3.785升（1） 3、1桶=0.159立方米（m3）=42美加仑1英亩/英尺＝1234立方米（m3） 4、1立方英寸（in3）=16.3871立方厘米（cm3）1英加仑=4.546升（1） 5、10亿立方英尺=2831.7万立方米（m3）1万亿立方英尺=283.17亿立方米（m3） 6、1百万立方英尺（MMcf）＝2.8317万立方米（m3）1千立方英尺=28.317立方米（m3） 7、1立方英尺（ft3）=0.0283立方米（m3）=28.317升 8、1立方米（m3）=1000升=35.315立方英尺（ft3）=6.29桶 长度换算 1、1千米=0.621英里1米=3.281英尺=1.094码 2、1厘米=0.394英寸1英寸=2.54厘米 3、1海里（n mile）=1.852千米1英寻=1.829（m） 4、1码=3英尺1杆=16.5英尺 5、1英里=1.609千米1英尺=12英寸 6、1英里=5280英尺1海里（n mile）=1.1516英里 质量换算 1、1长吨（long ton）=1.016吨1千克=2.205磅 2、1磅=0.454千克[常衡] 1盎司=28.350克 3、1短吨（sh.ton）=0.907吨=2000磅 4、1吨=1000千克=2205磅=1.102短吨（sh.ton）=0.984长吨（long ton） 密度换算 1、1磅/英尺3（lb/ft3）=16.02千克/米3（kg/m3） 2、API度＝141.5/15.5℃时的比重－131.5 1磅/英加仑（lb/gal）=99.776千克/米3（kg/m3） 3、1波美密度（B）＝140/15.5℃时的比重－130 1磅/英寸3（lb/in3）=27679.9千克/米3（kg/m3） 4、1磅/美加仑（lb/gal）=119.826千克/米3（kg/m3） 5、1磅/（石油）桶（lb/bbl）=2.853千克/米3（kg/m3） 6、1千克/米3（kg/m3）=0.001克/厘米3（g/cm3）=0.0624磅/英尺3（lb/ft3） 运动粘度换算 1、1斯（St）=10-4米2/秒（m2/s）=1厘米2/秒（cm2/s） 2、1英尺2/秒（ft2/s）=9.29030×10-2米2/秒（m2/s） 3、1厘斯（cSt）=10-6米2/秒（m2/s）=1毫米2/秒（mm2/s） 4、动力粘度1泊（P）＝0.1帕/秒（Pa/s）1厘泊（cP）=10-3帕/秒（Pa/s）
Ansys 单位制
基本量： 长度mm 质量 tonne 力N 时间 sec 温度 C 重力： 9806.65 mm / sec^2 衍生量： 面积 mm^2 体积 mm^3 速度 mm / sec 加速度mm / sec^2 角速度rad / sec 角度加速度 rad / sec^2 频率 1 / sec 密度 tonne / mm^3 压力 N / mm^2 应力 N / mm^2 杨氏模量 N / mm^2（Mpa） 例如： 钢的实常数为：EX=2e11Pa PRXY=0.3 DENS=7.8e3Kg/m^3 那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为 EX=2e5MPa PRXY=0.3 DENS=7.8e-9tonne/mm^3=7.8e-6kg/mm^3 那么上面的实常数在m单位制（即模型尺寸单位为m）下输入到Ansys时应为 EX=2e11Pa PRXY=0.3 DENS=7.8e+3kg/m^3 这里为什么是Pa而不是Mpa，原因是在m单位制下，压力单位应为N/m^2=Pa,自然就是Pa 了 在mm单位制下，压力单位应为N/mm^2=MPa,自然就是MPa了 为了验证其正确性，本人在Ansys中进行了模型验证。 算例： 取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩； 在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4， 在单位弯矩（1N.mm）载荷下顶点的转角为0.81657e-5 在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7， 在单位弯矩（1N.m）载荷下顶点的转角为0.81657e-2
常用单位换算与常见金属密度表
常用单位换算与常见金属密度表
常用单位换算表
密度表 水的密度： 水在4℃时密度最大，是1.0X10^3kg/m^3，高于或低于这个温度时密度要小一点，但不会小太多，通常的计算可以将其忽略。 材料名称密度(g/cm3) 盐水 1.1>水 1.00>煤油0.8 玻璃 2.60 冰0.92 铅11.30 银10.50 酒精0.79 水银(汞) 13.60 汽油0.75 灰口铸铁 6.60-7.40 软木0.25 白口铸铁7.40-7.70 锌7.10 可锻铸铁7.20-7.40 纯铜材8.90 铜8.90 59、62、65、68黄铜8.50 铁7.86 80、85、90黄铜8.70 铸钢7.80 96黄铜8.80 工业纯铁7.87 59-1、63-3铅黄铜8.50 普通碳素钢7.85 74-3铅黄铜8.70 优质碳素钢7.85 90-1锡黄铜8.80 碳素工具钢7.85 70-1锡黄铜8.54 易切钢7.85 60-1和62-1锡黄铜8.50 锰钢7.81 77-2 铝黄铜8.60 15CrA铬钢7.74 67-2.5、66-6-3-2、60-1-1铝黄铜8.50
20Cr、30Cr、40Cr铬钢7.82 镍黄铜8.50 38CrA铬钢7.80 锰黄铜8.50 铬、钒、镍、钼、锰、硅钢7.85 7-0.2、6.5-0.4、6.5-0.1、4-3锡青铜8.80 纯铝 2.70 5-5-5铸锡青铜8.80 铬镍钨钢7.80 3-12-5铸锡青铜8.69 铬钼铝钢7.65 铸镁 1.80 含钨9高速工具钢8.30 工业纯钛（TA1、TA2、TA3） 4.50 含钨18高速工具钢8.70 超硬铝 2.85 金属类 0.5镉青铜8.90 LT1特殊铝 2.75 0.5铬青铜8.90 工业纯镁 1.74 19-2铝青铜7.60 6-6-3铸锡青铜8.82 9-4、10-3-1.5铝青铜7.50 硅黄铜、镍黄铜、铁黄铜8.50 10-4-4铝青铜7.46 纯镍、阳极镍、电真空镍8.85 高强度合金钢` 7.82 镍铜、镍镁、镍硅合金8.85 轴承钢7.81 镍铬合金8.72 7铝青铜7.80 锌锭（Zn0.1、Zn1、Zn2、

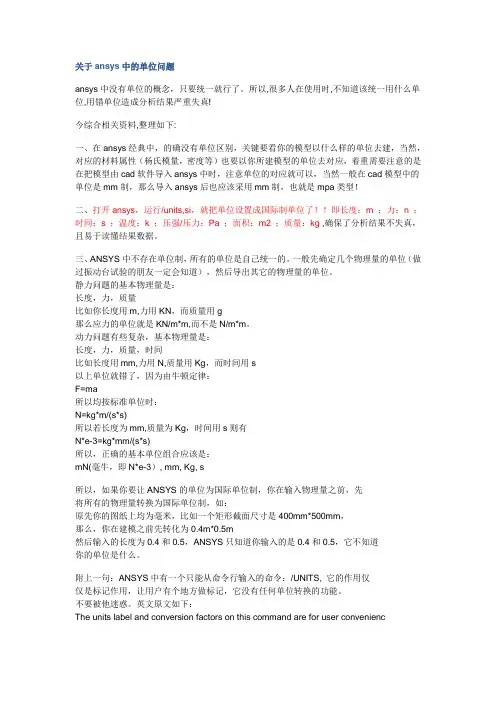

关于ansys中的单位问题
关于ansys中的单位问题 ansys中没有单位的概念，只要统一就行了。所以,很多人在使用时,不知道该统一用什么单位,用错单位造成分析结果严重失真! 今综合相关资料,整理如下: 一、在ansys经典中，的确没有单位区别，关键要看你的模型以什么样的单位去建，当然，对应的材料属性（杨氏模量，密度等）也要以你所建模型的单位去对应，着重需要注意的是在把模型由cad软件导入ansys中时，注意单位的对应就可以，当然一般在cad模型中的单位是mm制，那么导入ansys后也应该采用mm制，也就是mpa类型！ 二、打开ansys，运行/units,si，就把单位设置成国际制单位了！！即长度：m ；力：n ；时间：s ；温度：k ；压强/压力：Pa ；面积：m2 ；质量：kg ,确保了分析结果不失真，且易于读懂结果数据。 三、ANSYS中不存在单位制，所有的单位是自己统一的。一般先确定几个物理量的单位（做过振动台试验的朋友一定会知道），然后导出其它的物理量的单位。 静力问题的基本物理量是： 长度，力，质量 比如你长度用m,力用KN，而质量用g 那么应力的单位就是KN/m*m,而不是N/m*m。 动力问题有些复杂，基本物理量是： 长度，力，质量，时间 比如长度用mm,力用N,质量用Kg，而时间用s 以上单位就错了，因为由牛顿定律： F=ma 所以均按标准单位时： N=kg*m/(s*s) 所以若长度为mm,质量为Kg，时间用s则有 N*e-3=kg*mm/(s*s) 所以，正确的基本单位组合应该是： mN(毫牛，即N*e-3）, mm, Kg, s 所以，如果你要让ANSYS的单位为国际单位制，你在输入物理量之前，先 将所有的物理量转换为国际单位制，如： 原先你的图纸上均为毫米，比如一个矩形截面尺寸是400mm*500mm， 那么，你在建模之前先转化为0.4m*0.5m 然后输入的长度为0.4和0.5，ANSYS只知道你输入的是0.4和0.5，它不知道 你的单位是什么。 附上一句：ANSYS中有一个只能从命令行输入的命令：/UNITS, 它的作用仅 仅是标记作用，让用户有个地方做标记，它没有任何单位转换的功能。 不要被他迷惑。英文原文如下： The units label and conversion factors on this command are for user convenienc
常用法定计量单位换算表
常用法定计量单位换算表 我国的法定计量单位（以下简称法定单位）包括： 1.国际单位制的基本单位； 2.国际单位制的辅助单位； 3.国际单位制中具有专门名称的导出单位； 4.国家选定的非国际单位制单位； 5.由以上单位构成的组合形式的单位； 6.由词头和以上单位所构成的十进倍数和分数单位。 国际单位制中具有专门名称的导出单位 量的名称单位名称单位符号其它表示式例频率赫[兹] Hz s-1 力、重力牛[顿] N kgm/s2 压力、压强、应力帕[斯卡] Pa N/m2 能量、功、热焦[耳] J Nm 功率、辐射通量瓦[特] W J/s 电荷量库[仑] C As 电位、电压、电动势伏[特] V W/A 电容法[拉] F C/V 电阻欧[姆] S V/A 电导西[门子] Wb A/V 磁通量韦[伯] T Vs 磁通量密度、磁感应强度特[斯拉] H Wb/m2 电感亨[利] C Wb/A 摄氏温度摄氏度1m cdsr 光通量流[明] 1x 1m/ m2 光照度勒[克斯] Bq s-1
放射性活度贝可[勒尔] Gy J/kg 吸收剂量戈[瑞] Sv J/kg 剂量当量希[沃特] 国家选定的非国际单位制单位 量 的名称单位名 称 单位符号换算关系和说明 时间分 [小] 时天 （日） min h d 1min=60s 1h=60min=3600s 1d=24h=86400s 平面角[角]秒 [角] 分度 (″) (′) (°) 1″=( π/640800)rad (π为圆周率) 1′=60″=(π/10800)rad 1°=60′= （π/180）rad 旋 转 速 度 转每分 r/min 1r/min=(1/60)s-1 长 度 海里n mile 1n mile=1852m (只用于航行) 速度节kn 1kn=1n mile/h =(1852/3600)m/s (只用于航 行) 质量吨原 子质量 单位 t u 1t=103kg1u≈×10-27kg 体 积 升L,(1) 1L=1dm3=10-3m3 能电子伏 eV 1eV≈×10-19J 级 差 分贝dB 线密度特[克 斯] tex 1tex=1g/km
ANSYS有限元分析中的单位问题
ANSYS有限元分析中的单位问题 2008年06月08日星期日 01:07 ansys中没有单位的概念，只要统一就行了。所以,很多人在使用时,不知道该统一用什么单位,用错单位造成分析结果严重失真! 今综合相关资料,整理如下: 一、在ansys经典中，的确没有单位区别，关键要看你的模型以什么样的单位去建，当然，对应的材料属性（杨氏模量，密度等）也要以你所建模型的单位去对应，着重需要注意的是在把模型由cad软件导入ansys中时，注意单位的对应就可以，当然一般在cad模型中的单位是mm制，那么导入ansys后也应该采用mm 制，也就是mpa类型！ 二、打开ansys，运行/units,si，就把单位设置成国际制单位了！！即长度：m ；力：n ；时间：s ；温度：k ；压强/压力：Pa ；面积：m2 ；质量：kg ,确保了分析结果不失真，且易于读懂结果数据。 三、ANSYS中不存在单位制，所有的单位是自己统一的。一般先确定几个物理量的单位（做过振动台试验的朋友一定会知道），然后导出其它的物理量的单位。静力问题的基本物理量是： 长度，力，质量 比如你长度用m,力用KN，而质量用g 那么应力的单位就是KN/m*m,而不是N/m*m。 动力问题有些复杂，基本物理量是： 长度，力，质量，时间 比如长度用mm,力用N,质量用Kg，而时间用s 以上单位就错了，因为由牛顿定律： F=ma 所以均按标准单位时： N=kg*m/(s*s) 所以若长度为mm,质量为Kg，时间用s则有 N*e-3=kg*mm/(s*s) 所以，正确的基本单位组合应该是： mN(毫牛，即N*e-3）, mm, Kg, s 所以，如果你要让ANSYS的单位为国际单位制，你在输入物理量之前，先 将所有的物理量转换为国际单位制，如： 原先你的图纸上均为毫米，比如一个矩形截面尺寸是400mm*500mm， 那么，你在建模之前先转化为0.4m*0.5m 然后输入的长度为0.4和0.5，ANSYS只知道你输入的是0.4和0.5，它不知道你的单位是什么。 附上一句：ANSYS中有一个只能从命令行输入的命令：/UNITS, 它的作用仅 仅是标记作用，让用户有个地方做标记，它没有任何单位转换的功能。
各种单位制常用单位换算
各种单位制常用单位换算 长度 1 m = 3.2808 ft = 39.37 in 1 ft = 1 2 in =0.3408 m 1 in = 2.54 cm 1 mile = 5280 ft = 1.6093×103 m 质量 1 kg = 1000 g = 2.2046 lb =6.852×10-2 slug 1 lb = 0.45359 kg = 3.10801×10- 2 slug 1 slug = 1 lbf·s2/ft = 32.174 lb = 14.594 kg 时间 1 h = 3600 s = 60 min 1 ms = 10- 2 s 1 us = 10-6 s 力 1 N = 1 kg·m/s2 = 0.102 kgf = 0.2248 lbf 1 dyn = 1 g·cm/s 2 =10-5 N 1 lbf = 4.448×105 dyn = 4.448 N = 0.4536 kgf 1 kgf = 9.8 N =2.2046 lbf = 9.8×105 dyn = 9.8 kg·m/s2 能量 1 J = 1 kg·m2/s2 = 0.102 kgf·m = 0.2389×10-3 kcal = 1 N·m 1 Btu = 778.16 ft·lbf = 25 2 cal =1055.0 J 1KW=3340BTU/H 1 kcal = 4186 J = 427. 2 kgf·m = 3.09 ft·lbf 1 ft·lbf = 1.3558 J = 3.24×10-4 kcal = 0.1383 kgf·m 1 erg = 1 g·cm2/s 2 = 10-7 J 1 eV = 1.602×10-19 J 1 kJ = 0.9478 Btu = 0.2388 kacl 功率 1 W = 1 kg·m2/s2 = 1 J/s = 0.9478 Btu/s = 0.2388 kcal/s 1 Kw = 1000W = 341 2 Btu/h = 859.9 kcal/h = 1 kJ/s 1 hp = 0.746 Kw = 2545 Btu/h = 550 ft·lbf/s 1 马力=75 kgf·m/s = 735.5 W = 2509 Btu/h = 542.3 ft·lbf/s 压力 1 atm = 760 mmHg = 101325 N/m2 = 1.0333 kgf/cm2 = 14.6959 lbf/in2 = 1.03323 at 1 bar = 105 N/m 2 = 1.0197 kgf/cm2 = 750.06 mmHg = 14.5038 lbf/in2 1 kgf/cm 2 = 735.6 mmHg = 9.80665×104 N/m2 =14.223 3 lbf/in2 1 Pa =1 N/m2= 10-5bar = 750.06×10-5mmHg =10.1974×10-5mH2O = 1.01972×10-5at =0.98692×10-5atm 1 mmHg = 1.3595×10-3 kgf/cm 2 = 0.01934 lbf/in2 = 1 Torr =133. 3 Pa 1 mmH2O = 1 kgf/m 2 = 9.81 Pa 比热容 1 kJ/(kg·K) = 0.23885 kcal/(kg·K) = 0.2388 Btu/(lb·°R) 1 kcal/(kg·K) = 4.1868 kJ/(kg·K) = 1 Btu/(lb·°R) 1 Btu/(lb·°R) = 4.1868 kJ/(kg·K) = 1 kcal/(kg·K) 比体积 1 m3/kg = 16.0185 ft3/lb 1 ft3/lb = 0.062428 m3/kg 温度t/℃=T/K-273.15 t F =9t/(5℃)+32 = 9T/(5K)-459.67 1 °R=(5/9)K 常用物理常数 阿伏加德罗数N A = 6.022×1023 mol-1 玻尔兹曼常数k = 1.380×10-23 J/K 普朗克常数h = 6.626×10-34 J·s
ANSYS
2、施加载荷计算 ①、定义分析类型 ●如果进行新的热分析： Command: ANTYPE, STATIC, NEW GUI: Main menu>Solution>-Analysis Type->New Analysis>Steady-state ●如果继续上一次分析，比如增加边界条件等： Command: ANTYPE, STATIC, REST GUI: Main menu>Solution>Analysis Type->Restart ②、施加载荷 可以直接在实体模型或单元模型上施加五种载荷(边界条件) ： a、恒定的温度 通常作为自由度约束施加于温度已知的边界上。 Command Family: D GUI：Main Menu>Solution>-Loads-Apply>-Thermal-Temperature b、热流率 热流率作为节点集中载荷，主要用于线单元模型中(通常线单元模型不能施加对流或热流密度载荷)，如果输入的值为正，代表热流流入节点，即单元获取热量。如果温度与热流率同时施加在一节点上则ANSYS读取温度值进行计算。 注意：如果在实体单元的某一节点上施加热流率，则此节点周围的单元要密一些，在两种导热系数差别很大的两个单元的公共节点上施加热流率时，尤其要注意。此外，尽可能使用热生成或热流密度边界条件，这样结果会更精确些。 Command Family: F GUI：Main Menu>Solution>-Loads-Apply>-Thermal-Heat Flow c、对流 对流边界条件作为面载施加于实体的外表面，计算与流体的热交换，它仅可施加于实体和壳模型上，对于线模型，可以通过对流线单元LINK34考虑对流。 Command Family: SF GUI：Main Menu>Solution>-Loads-Apply>-Thermal-Convection d、热流密度 热流密度也是一种面载。当通过单位面积的热流率已知或通过FLOTRAN CFD 计算得到时，可以在模型相应的外表面施加热流密度。如果输入的值为正，代表热流流入单元。热流密度也仅适用于实体和壳单元。热流密度与对流可以施加在同一外表面，但ANSYS仅读取最后施加的面载进行计算。 Command Family: F GUI：Main Menu>Solution>-Loads-Apply>-Thermal-Heat Flux
常用单位及单位换算大全
0、常用单位换算 长度1m=10 dm =102 cm =103mm (毫米) 1m=106μm (微米) 1m=109nm (纳米) 1米=3尺； 1引=10丈；1丈=10尺；1尺=10寸；1寸=10分；1里=15引1千米=英里=海里=2市里 1英寸=厘米=寸；1英尺=12英寸；1英尺=1/3码 1国际海里=千米=英里 1英里=千米；1英海里=千米；1美海里=千米 面积1公顷=100公亩=15市亩=英亩=104米2；1(千米)2=100公顷1市亩=平方米=1/15公顷；1亩=10分=60平方丈 1英亩=市亩=公亩=4047米2 1平方公里=106平方米；1平方米=104平方厘米 1平方英里=平方公里 容量1立方米=10石；1石=2斛=10斗=1000合=10000勺=100000撮1升=1立方分米=1000立方厘米(毫升) 1升=英加伦=美加仑=英夸脱=美夸脱 1英加伦=升；1美加伦=升；1英蒲式耳=8英加伦 质量1吨=1000千克=106克=20市担；1公担=2市担1市担=50千克=100斤；1千克=2斤 1斤=10两=100钱=1000分=10000厘=100000毫1磅=千克=盎司=7000格令 1英担=千克；1英吨=英担 压强1标准大气压=101325帕 1工程大气压=98千帕=1千克力/厘米2 1巴=100000帕 1. SI基本单位 量的名称单位名 称 代 号 定义量纲代号 长度米m 米等于氪-86原子的2p10和5d5能级之间跃迁时 所对应的辐射，在真空中的个波长的长度。 L 质量千克kg 1千克等于国际千克原器的质量。M 时间秒s 秒是铯-133原子基态的两个超精细能级之间跃 迁所对应的辐射的9 192 631 770 个周期的持续时间。 T 电流安培 A 安培是一恒定电流，若保持在处于真空中相距 一米的两根无限长而圆截面可忽略的平行直导线内，每米长度上的力等于2X10-7牛顿。 I 热力学温开尔文K 热力学温度单位开尔文是水三相点热力学温度Θ
国际单位制的SI基本单位
国际单位制的SI基本单位为米、千克、秒、安培、开尔文、摩尔和坎德拉(1)米:米是光在真空中于1／299 792 458s时间间隔内所经路径的长度. 在1960年国际计量大会上,确定以上定义的同时,宣布废除1889年生效的以铂铱国际米原器为标准的米定义. (2)千克:国际千克原器的质量为1 kg. 国际千克原器是1889年第一届国际权度大会批准制造的.它是一个高度和直径均为39 mm的,用铂铱合金制成的圆柱体.原型保存在巴黎国际计量局. (3)秒:铯—133原子基态的两个超精细能级之间跃迁所对应的辐射的9,192,631,770个周期的持续时间为1 s. 起初,人们把一昼夜划分为24 h,1 h为60 min,1 min为60 s.但一昼夜的周期,即太阳日是变动的,所以定义1 s等于平均太阳日.后来又发现,地球公转周期也是变动的,于是又需确定另外的定义.随着科学技术的发展,科学家们发现,原子能级跃迁时,吸收或发射一定频率的电磁波,其频率非常稳定.于是在1967年第十三届国际计量大会上确认了上述定义. (4)安培:在两条置于真空中的,相互平行,相距1米的无限长而圆截面可以忽略的导线中,通以强度相同的恒定电流,若导线每米长所受的力为2×10-7 N,则导线中的电流强度为1 A. 1948年国际度量衡委员会第九次会议作了这样的规定.1960年10月,第十一届国际权度大会上确认为国际单位制中的七种基本单位之一. (5)开尔文:水的三相点热力学温度的为1 K. 该单位是以英国物理学家开尔文的名字命名的."开尔文"的温度间隔与"摄氏度"的温度间隔相等.但开氏温标的零度(0 K),是摄氏温标的零下273度(-273℃). 1968年国际计量大会决定把"开尔文"作为七个基本单位之一. (6)摩尔:简称摩,摩尔是一系统的物质的量,该系统中所包含的基本单元数与0.012kg 12C的原子数目相等.

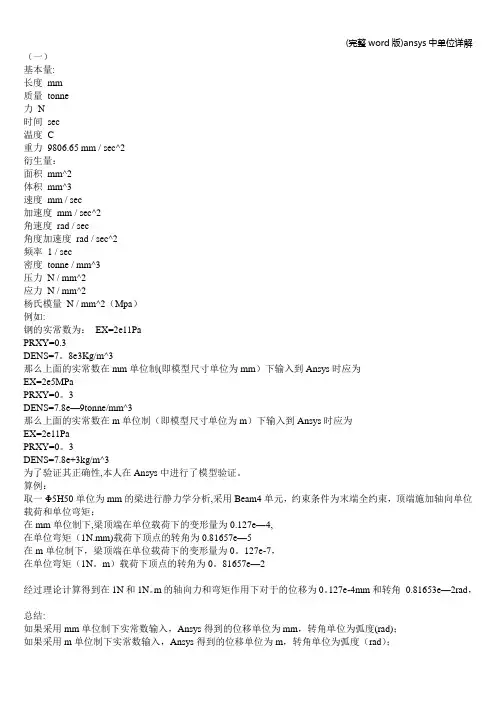

ansys中单位详解
