第六章路面设计
6.1沥青路面结构设计
6.1.1设计资料
1、地形、地貌
拟建公路位于盆地，公路沿线地形总体比较平缓，属于平原微丘区，地势由东南向西北倾斜，自然地面坡度约为3～8‰。本段地处公路自然区划的Ⅵ2区，海拔高度在500m～700m之间。
2、起止桩号
起止桩号K0+000-K1+504.01，建设里程为1504.01m。路基宽度为10m。
3、地层岩性
项目所在区域自西向东，根据沿线地貌、工程地质、水文地质等条件，本地区主要划分为三个工程地质分区：残积—坡积低山丘陵区、剥蚀—堆积平原区和风积沙漠区。残积—坡积低山丘陵区岩性以泥岩、粉砂岩、砾岩、凝灰岩、碎屑岩、煤层为主；
剥蚀—堆积平原区岩性以泥质砂岩、细砂岩、红色砾岩、中、细砂、低液限粉土为主。风积沙漠区岩性以细砂、中砂、低液限粉土为主。地层主要分为两层，
=100～第一层为细砂、低液限粉土，层厚0.4～0.7m，松散、硬塑，容许承载力σ
120kPa，土、石工程分级为Ⅰ；第二层为角砾、砾砂，揭示层厚 1.1~1.6m，中=400kPa，土、石工程分级为Ⅲ。
密，容许承载力σ
4、水文及水文地质
本项目沿线基本为戈壁荒漠，无大型沟河，降水稀少，无地表水流入。路线全线有多处冲沟，沿线沟壑多呈漫流状，流程较短，水量不大，地表水冲刷痕迹明显。主要的河沟有2条。沿线地下水的唯一来源是大气降水补给，地势较低段落受地形条件影响形成洼地，周边地下水汇集在此。地下水埋深情况见下表
4、气候气象
项目区域地处荒漠、戈壁地带，日照充足，蒸发强烈，夏季炎热，冬季寒冷，空气干燥，昼夜温差大，春夏季多风，属典型的大陆性干旱气候。
区域内年平均气温 3.0℃～6.5℃，一月份平均气温－11.7℃～－18.4℃，七月份平均气温23.5℃～26.0℃，极端最低气温－42.6℃，极端最高气温43.0℃，年均降水量170mm，蒸发量约2141mm，最大冻土深度136～141cm。项目所在区域内日照充足，全年日照时数2841～3650小时，全年大风日达100天以上，主导风向为东风、东南风，瞬时最大风速可达41m/s。冬季寒冷，平均降雪量5～12mm。
6、自然区划
根据公路自然区划，拟建公路位于Ⅵ2区，即绿洲荒漠区。
7、交通量调查与分析
1.交通量年平均增长率4.95％，交通组成见表7-1。
表7-1 近期交通组成、交通量与不同车型的交通参数
6.1.2.计算标准轴载确定交通等级
路面设计以双轮组单轴载100KN作为标准轴载。
1、以设计弯沉值为指标及验算沥青层层底拉应力中的累积当量轴次
a.轴载换算的计算公式
35
.4
1
2 1
∑=
??
?
?
?
?
=
n
i
i
i p
p
n
C
C
N（7-1）式中：N—标准轴载的当量轴次，次/日；
i
n—被换算车辆的各级轴载作用次数，次/日；
P—标准轴载，KN；
i
P—被换算车辆的各级轴载，KN；
2
C—轮组系数，双轮组为1.0，单轮组为6.4，四轮组为0.38；
1
C—轴数系数；当轴间距大于3m时，按单独的一个轴载计算，对轴间距
小于3m的双轴或多轴应考虑轴数系数，
1
C=1+1.2（m-1），m为轴数。
根据上述公式，具体计算结果，见表7-2。
表7-2 轴载换算表
注：轴载小于25KN 的轴载作用不计
b.设计年限内标准轴载累计当量轴次
设计年限内一个车道沿一个方向通过的累计当量标准轴次e N 按下式计算：
()[]ηγ
γ1
36511N N t
e
?-+=
（7-2）
式中：Ne —设计年限内一个车道沿一个方向通过的累计标准当量轴次，次；
t —设计年限，年；
N 1—路面营运第一年双向日平均当量轴次，次/日； γ—设计年限内交通量平均增长率，%；
η—与车道数有关的车辆横向分布系数，简称车道系数。
将N1=1764.3 ，t=12 ，γ=4.45% ，η=0.6代入式（7-2），得e N =5957831 (次)
2、以半刚性材料层底弯拉应力为设计指标计算累计当量轴次 轴载当量轴次
验算半刚性基层底拉应力的轴载换算公式：
8
'
21'1'???
?
?
?=∑=p
p n C C N i
i n
i （7-3） 式中：1C '－轮组系数，双轮组为1.0，单轮组为18.5，四轮组为0.09；
2
C '－轴数系数：当轴间距大于3m 时，按单独一个轴计算，此时轴数系为1；当轴间距小于
3m时，双轴或多轴的轴数系数按
C'=1+2（m-1）计算。
2
根据上述公式，计算结果见表7-3
表7-3 轴载换算表
设计年限内标准轴载累计当量轴次
N=4974821将N1=1473.2，t=12 ，γ=4.45% ，η=0.65代入式（7-3），得
e
（次）
根据累计轴次结果，由《公路沥青路面设计规范》表3.1.8查得沥青路面交通等级属于C级交通等级即中等交通等级。
6.1.3土基回弹模量
设计路段路基土质为砾石类土，土基处于中湿状态，土基回弹模量为50MPa。
6.1.4初拟路面结构组合确定设计参数
（1）设计方案一（半刚性基层沥青路面）：拟采用4cm细粒式沥青混凝土
+5cm 中粒式沥青混凝土+6cm 粗粒式沥青混凝土+？水泥稳定砂砾+20cm 矿渣稳定粒料, 以水泥稳定砂砾为设计层。
（2）确定设计参数
按试验规程规定的方法试验确定20℃的沥青混合料和其他结构层材料的抗压回弹模量。15℃沥青混合料和其他结构层材料的弯拉回弹模量值，以及沥青混合料15℃弯拉强度和半刚性材料的弯拉强度值，见表7-4。
表7-4 路面结构设计参数
6.1.5路面结构层厚度设计
（1）计算确定设计弯沉
通常设计时，选用半刚性材料龄期为三个月或六个月的模量值，土基模量值为不利年份不利季节。材料设计参数期与路面竣工后第一年不利季节基本接近，因此我们称这一状态为设计状态。表征设计状态的弯沉值称为设计弯沉值。设计弯沉是根据设计年限内一个车道上预测通过的累积当量轴次、公路等级、路面结构类型而确定的路表设计弯沉值。
根据下式计算路面设计弯沉值ld ：
b s
c e
A A A N ld 2
.0600-= （7-4）
式中：ld －路面设计弯沉值，0.01mm ；
e N －设计年限内一个车道上标准轴的累计当量轴次；
c A －道路等级系数，二级公路为1.1；
s A －面层类型系数，沥青混凝土面层为1.0；
b A —基层类型系数，对半刚性基层为1.0，柔性基层为1.6。 计算结果如下：
0.26005957831 1.1 1.0 1.030.75ld -=????=（0.01mm ）
（2）各层材料的容许层底拉应力
通过大量路面实验，表明承受一次加载断裂的极限弯拉应力与受多次加载后达到同样断裂所施加疲劳应力之间的比值与加载次数存在如下相关关系：
s
sp
R k σσ=
（7-5）
式中：sp σ—沥青混凝土或半刚性材料的极限劈裂强度（MPa ）；
R σ—路面结构材料的容许拉应力；
S k —抗拉强度结构系数，根据结构层材料不同，按以下公式计算S k 值。 对沥青混凝土层的抗拉强度结构系数，按下式计算：
c e s A N k /09.022.0= （7-6）
对无机结合稳定集料类的抗拉强度结构系数，按下式计算：
c
e s A N k /35.011.0= （7-7）
对无机结合料稳定细粒土类的抗拉强度结构系数，按下式计算：
c e s A N k /45.011.0= （7-8） a.细粒式密集配沥青混凝土：
0.220.220.09/0.095957831/1.1 2.53s e c k N A ==?=
1.4
0.55332.53
sp R s k σσ===Mpa
b.中粒式密集配沥青混凝土：
0.220.220.09/0.095957831/1.1 2.53
s e c k N A ==?=
1.00.3953
2.53
sp R s k σσ=
==Mpa
c.粗粒式密级配沥青混凝土：
0.220.220.09/0.095957831/1.1 2.53s e c k N A ==?=
0.8
0.31622.53
sp
R s
k σσ=
=
=Mpa d.水泥稳定沙砾：
0.11
0.110.3559578310.35/ 1.771.1
s e
c k N
A ?===
0.5
0.28241.77
sp
R s
k σσ=
=
=Mpa e.级配碎石：
由于级配碎石没有劈裂强度，故不用计算其容许拉应力。 计算结果列于表7-5。
表7-5 结构层参数
6.1.6路面结构层厚度计算
（1）计算弯沉综合修正系数
36
.00
38
.0200063.1???
? ???
?
?
??=p E L F s δ （7-9）
式中：F —综合修正系数；
ls —路表计算弯沉（0.01mm ），此时可取设计弯沉值代入计算； δ—当量圆半径（cm ），此处为双圆荷载，取δ=10.65cm ； p —标准车轴载轮胎接地压力（MPa ）。 E 0—土基回弹模量（MPa ）。
沥青路面结构计算书
新建路面设计 1. 项目概况与交通荷载参数 该项目位于西南地区，属于二级公路，设计时速为40Km/h,12米双车道公路，设计使用年限为12.0年，根据交通量OD调查分析，断面大型客车和货车交通量为1849辆/日, 交通量年增长率为8.2%, 方向系数取55.0%, 车道系数取 70.0%。根据交通历史数据，按表A.2.6-1确定该设计公路为TTC4类，根据表 A.2.6-2得到车辆类型分布系数如表1所示。 表1. 车辆类型分布系数 根据路网相邻公路的车辆满载情况及历史数据的调查分析，得到各类车型非满载与满载比例，如表2所示。 表2. 非满载车与满载车所占比例(%) 根据表6.2.1，该设计路面对应的设计指标为沥青混合料层永久变形与无机结合料层疲劳开裂。根据附表A.3.1-3，可得到在不同设计指标下，各车型对应的非满载车和满载车当量设计轴载换算系数，如表3所示。 表3. 非满载车与满载车当量设计轴载换算系数
根据公式（A.4.2）计算得到对应于沥青混合料层永久变形的当量设计轴载累计作用次数为8,109,551, 对应于无机结合料层疲劳开裂的当量设计轴载累计作用次数为562,339,245。本公路设计使用年限内设计车道累计大型客车和货车交通量为4,989,710，交通等级属于中等交通。 2. 初拟路面结构方案 初拟路面结构如表4所示。 表4. 初拟路面结构 路基标准状态下回弹模量取50MPa,回弹模量湿度调整系数Ks取1.00,干湿与冻融循环作用折减系数Kη取1.00,则经过湿度调整和干湿与冻融循环作用折减的路基顶面回弹模量为50MPa。 3. 路面结构验算 3.1 沥青混合料层永久变形验算 根据表G.1.2，基准等效温度Tξ为20.1℃，由式（G.2.1）计算得到沥青混合料层永久变形等效温度为21.5℃。可靠度系数为1.04。 根据B.3.1条规定的分层方法，将沥青混合料层分为6个分层,各分层厚度（hi）如表5所示。利用弹性层状体系理论，分别计算设计荷载作用下各分层顶部的竖向压应力（Pi）。根据式（B.3.2-3）和式（B.3.2-4），计算得到d1=-8.23，d2=0.77。把d1和d2的计算结果带入式（B.3.2-2），可得到各分层的永久变形修正系数(kRi)，并进而利用式（B.3.2-1）计算各分层永久变形量(Rai)。各计算结果汇总于表5中。 各层永久变形累加得到沥青混合料层总永久变形量Ra=19.2(mm)，根据表3.0.6-1，沥青层容许永久变形为20.0(mm)，拟定的路面结构满足要求。
路基路面工程课程设计计算书
路基路面工程课程设计计算书 （第一组） 班级： 姓名： 学号：
一、沥青路面设计 1.轴载换算 （1）以弯沉值及沥青层的层底弯拉应力为设计指标时 表一 车型 )(KN P i 1C 2C i n (次) 35.421)(P P n C C i i 东风EQ140 后轴 69.20 1 1 300 60.48 黄河JN150 前轴 49.00 1 6.4 200 57.49 后轴 101.60 1 1 200 214.30 黄河JN162 前轴 59.50 1 6.4 50 33.44 后轴 115.00 1 1 50 91.83 交通141 前轴 25.55 1 6.4 250 4.23 后轴 55.10 1 1 250 18.70 长征CZ361 前轴 47.60 1 6.4 70 17.74 后轴 90.70 2.2 1 70 100.72 延安SX161 前轴 54.64 1 6.4 60 27.70 后轴 91.20 2.2 1 60 88.42 北京BJ130 后轴 27.20 1 1 50 0.17 跃进NJ130 后轴 38.30 1 1 60 0.92 注：轴载小于25KN 的轴载作用不计 ∑===k i i i P P n C C N 1 35 .42114.716)( （2）以半刚性材料结构层的层底拉应力为设计指标时 表二 车型 )(KN P i '1C '2C i n （次） 8' 2'1)( P P n C C i i 东风EQ140 后轴 69.20 1 1 300 15.78 黄河JN150 后轴 101.60 1 1 200 227.08 黄河JN162 前轴 59.5 1 18.5 50 14.53 后轴 115.00 1 1 50 91.83 交通141 后轴 55.10 1 1 250 2.12 长征CZ361 后轴 90.70 3 1 70 96.18 延安SX161 前轴 54.64 1 18.5 60 8.82 后轴 91.20 3 1 60 86.15 注：轴载小于50KN 的轴载作用不计 ∑===k i i i P P n C C N 1 35 .4/ 2'149.542)( 已知设计年限内交通量平均增长率%8=r
沥青路面设计计算书
沥青路面结构设计与计算书 1 工程简介 本路段车站北路城市道路，采用二级标准.K0+000～K2+014.971，全线设计时速为40km/h。路基宽度为21.5m，机动车道宽度为2×7.5m，人行道宽度为2×2.5m，盲道宽度为2×0.75m。路面设计为沥青混凝土路面，设计年限为15年。路面设计以双轮组单轴载100KN为标准轴载,以BZZ－100表示；根据沿线工程地质特征及结合当地筑路材料确定路面结构为：机动车道路面的面层采用4cm厚细粒式沥青混凝土AC-13和6cm厚中粒式沥青混凝土AC-20，基层采用20cm厚水稳砂砾（5:95），底基层采用20cm天然砂砾。 2 土基回弹模量的确定 本设计路段自然区划位于Ⅵ区，当地土质为砂质土，由《公路沥青路面设计规（JTG D50-2006》表F.0.3查得，土基回弹模量在干燥状态取59Mpa. 3 设计资料 （1）交通量年增长率：6% 设计年限：15年 （2）初始年交通量如下表：
4 设计任务 4.1 沥青路面结构组合设计 4.2 沥青路面结构层厚度计算，并进行结构层层底拉应力验算 4.3 绘制沥青路面结构图 5 沥青路面结构组合设计 5.1 路面设计以双轮组单轴载100KN为标准轴载,以BZZ－100表示。标准轴载计算参数如表10－1所示。 5.1.1 以设计弯沉值为指标及验算沥青层层底拉应力中的累计当量轴次 5.1.1.1 轴载换算
轴载换算采用如下的计算公式： 35 .41 21∑=? ?? ??=k i i i P P n C C N ，()11 1.211c m =+?-=，计算结果如下表所示。 轴载换算结果表（弯沉） 注：轴载小于25KN 的轴载作用不计

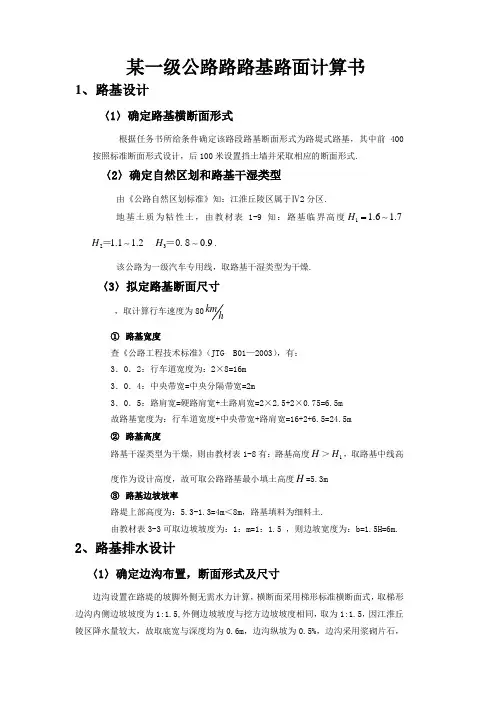

《路基路面计算书》word版
