重介旋流器原理及操作
无压三产品重介旋流器操作规程
https://www.360docs.net/doc/4316602867.html,/html/2011/07/20/91769.shtml
规格型号：HWMC1400/1000 型，工作压力0.28-0.38MPa
Q=400-500t/h 入料粒度50-0mm
一.工作原理
三产品重介旋流器是按阿基米德原理（即原料煤在密度大于低密度物料和小于高
密度物料的介质中按密度进行分选的一种方法）工作的。其工作过程：（原煤与悬浮
液混合物在一定压力下，沿切线方向给入第一段旋流器，在离心力作用下物料按密度
进行分层，低密度的产物经旋涡溢流和溢流收集箱排除，即精煤。高密度产物与受到
浓缩的悬浮液一起沿切线方向进入二段旋流器，由于高密度的浓缩，其密度增高，第
二段旋流器相当于高密度的分选，低密度的产物经旋涡溢流箱和溢流收集箱排除，即
中煤；高密度产物浓缩沿切线进入底流口排除，即矸石。是一种新形高效的选煤设备，采用无压给料，具有入料上限高、处理量大、分选效率高、工艺流程简单等特点，适
用于任意可选性的原煤。
二、三产品旋流器流程：
50-0mm采用无压三产品重介旋流器分选，粗煤泥采用煤泥重介分选，细煤泥脱泥
浮选，浮选精煤采用加压过滤脱水，尾煤浓缩后压滤回收，实现洗水闭路循环。
1、原煤准备流程
原煤经50mm分级后，+50mm块煤通过检查性手选，拣除木块、木屑、丝织物等杂物，
通过除铁器排除铁器后，破碎至50mm以下，掺入小于50mm原煤。
2、分选流程
50-0mm原煤至无压三产品重介旋流器分选，底流经脱介脱水后直接作为矸石产品，中间产品经脱介脱水后直接作为中煤；其溢流经脱介脱水后作为精煤产品。精煤脱介
弧形筛下的合格介质分流部分至煤泥合格介质桶，另一部分返回原煤合格介质桶。煤
泥合格介质进入煤泥重介旋流器分选，其溢流进入精煤磁选机磁选，精矿通过分流，
一部分返回煤泥合格介质桶以调节煤泥重介旋流器的分选密度，另一部分至原煤合格
介质桶，尾矿至粉精煤尾矿桶；煤泥重介旋流器底流至中矸磁选机磁选。精、中、矸
脱介筛下合格介质返回原煤合格介质桶，筛下稀介质至至各自的磁选机磁选，精矿返
回原煤合格介质桶。
精煤磁选尾矿至粉精煤磁选尾矿桶，中矸磁选尾矿至中矸磁尾桶，分别进入各自的粗
煤泥回收系统。
3、煤泥水流程
粉精煤磁选尾矿先经水力分级旋流器分级，底流进入弧形筛脱水脱泥，筛上物至高
频筛脱水后，进入粉精煤离心机脱水后掺入精煤产品，溢流、弧形筛筛下水、脱介筛
筛下水和离心液至浮选系统。中矸磁选尾矿先经水力分级旋流器分级，底流进入弧形
筛脱水脱泥，筛上物至高频筛脱水后，进入中煤煤泥离心机脱水后掺入中煤产品，溢流、弧形筛筛下水、脱介筛筛下水和离心液至尾煤浓缩机。
三、操作规程
（一）、须知
1、无压三产品重旋流器的性能、规格、工作原理及维护保养常识。
2、重介系统的工艺流程及主要工作参数。
（二）、开车前的准备
1、检查入料分配桶、入料管、压力表、旋流器本体、溢流箱、底流箱是否损坏，是
否有漏水、漏煤或堵塞现象。
2、检查旋流器易损部件（底流口、入料管）的磨损情况。
3、检查入料阀门是否打开、各管路是否畅通。
（三）、运转
1、由集控按顺序开车。
2、待旋流器中有重液通过时，观察旋流器及其附件有无滴漏现象，观察旋流器入料压力是否稳定在0.25MPa左右；观察精煤弧形筛上的介质溢流量，如果溢流量与正常情
况下相比减小许多或无溢流产生，则应判断旋流器溢流管是否磨损严重，必要时要汇
报调度，并进行停机检查处理。
3、介质入料正常后，通知调度和302刮板司机加煤。与302司机取得联系，要求入选原煤粒度尽量控制在0～50mm之间，最大块不得超过80mm；严禁金属进入旋流器，以
避免旋流器卡堵及损坏。
4、加煤正常后，观察305a. b精煤脱介筛和309a. b中矸脱介筛上的物料情况。如果精煤脱介筛上无物料，应判断溢流口或溢流箱是否堵塞；如果中矸脱介筛上无物料，
或只有一个通道有物料，则应判断中矸与精煤段之间的连接管是否堵塞；或中、矸出
料口（或溜槽）是否堵塞。
遇到上述情况时，要及时汇报调度和班长，并主动进行检查修理设备。
5、班中进行事故检修时，要及时检查所打开部位的磨损情况。无论是入料口，还是各个出料口，其内径磨损量超过5mm时，必须进行更换。
（四）、停车
1、接到停车信号后，先停止给料，由集控按顺序停车。
2、定期检查入料分配桶、入料管、压力表、旋流器本体、溢流管、溢流箱和底流箱等，是否磨损严重。
3、如果是长时间停车，应主动与调度、班长联系，打开封闭的溢流口和底流口进行检查。如果进出料口的磨损量超过5mm时，应及时进行更换配件。
4、检查旋流器各部件螺丝的紧固情况；
3、做好停车后的设备维护保养工作。
四、注意事项
1.给煤前首先把悬浮液的浓度（比重）调整合适。
2.开车前按要求调整好合格介质悬浮液位和密度，随时掌握悬浮液的比重，不得出现清水洗煤的异常现象。运转过程中允许悬浮液密度值波动范围。
3.入料压力保持稳定后方可带煤。
4.保持给定压力，做到给料均匀
5. 入料原煤中不得有过大块物料混入系统
6.注意查看介质桶的液位，在补充新介质时要做到少加、勤加。
7.经常检查管路是否通畅及旋流器溢流和底流出料是否正常。
8.随时查看旋流器入料的组成和煤质的稳定性，要与上方司机保持密切联系。
9.当分选密度偏低，液位高时，通过打分流，降低液位提高分选密度，如达不到分选要求，补加介质。
10.当分选密度偏高，液位高时，打分流降低液位，补清水调密度。
11.密度司机必须保证悬浮液的液位、密度、浓度。
安全要点：
1、进入主厂房必须戴安全帽。
2、检修设备时，必须办理停送电手续。
3、处理重介旋流器事故或打开旋流器检查时，要通知调度和入料泵司机，办理合介泵的停电事宜，并要有人监护。
4、处理重介管路事故时，如果是高空作业，操作人员要系好安全带，并设专人监护。
5、观察旋流器介质的溢流量和底流量时，如果不是因设备磨损，而是介质给料量变化异常时，要及时与调度和班长联系，并进行调节处理，以保证洗水平衡和煤泥水闭路循环。
五、维护保养
1.运转过程中，应经常检查原料入口及产品出口，发现堵塞及其它异常要及时处理。
2.定期检查入料及产品出口的磨损情况，按时更换以保证分选效果。
3.处理堵塞及更换部件时，可打开法兰进行修理或更换。切忌重锤敲击，以免损坏耐磨衬里。
4.严禁金属及其它异物进入旋流器，以防止旋流器意外损坏。
常用旋流器介绍及常见故障处理
常用旋流器介绍及常见故障处理 常用旋流器介绍及常见故障处理 一、常用旋流器有以下几种：分级旋流器、重介旋流器、水介质旋流器 工作原理：旋流器依靠离心沉降进行分离。将需要分享的两相混合液以一定的压力从旋流器圆筒端上部的进料口送入，从而在旋流器内形成强烈的旋转运动。由于轻相和重相之间的密度差异或粗细颗粒之间的粒度差异，所受的离心力和流体曳力大小不同，大部分的轻相（或细粒级）通过旋流器溢流口排出，而重相（或粗粒级）则由底流口排出。 (一) 分级旋流器就是我们几个厂常用的一二级旋流器主要依据颗粒的粗细进行分级。（二）水介质旋流器: 水介质旋流器又称为自生介质旋流器。它是用水和入料中的细颗粒形成的介质分选，而不需要外加高密度介质，由于实际分选密度和介质密度差别较大，所以在水介质旋流器中粒度分级的作用较明显。为获得较好的按密度分选的精度，对旋流器的设计进行修改并且限制入选煤的粒度范围不要太宽（例如" -20mm,-13mm或-6mm）。 典型的水介质旋流器如图所示。它的主要特点是圆锥段较短，锥角较大和较长的溢流管。单锥有90°和75°两种，也有用三段不同的锥角（复锥水介旋流器）。这种设计有利于降低粒度分级效应，改善按密度分级的效果。溢流管离圆锥段愈近，低密度的大颗粒达不到它的沉降末速，愈不容易被离心力抛到筒壁，而被上升流带入溢流管排出。水介质旋流器的锥体有一个大的锥角，锥体角度的增大会产生一个向上的推力使得重密度颗粒产生悬浮的旋转床层，密度小的颗粒不能穿透该床层进入底流，通过溢流管排出，成为精煤产品，重介质（如矸石）则通过底流口排出。 水介质旋流器作为一种简易可行的分选设备，具有结构简单、生产费用低、工艺系统简单、分选下限低及处理量较大等优点。但其分选精度较差、溢流不经过脱泥达不到精煤灰分要求。单机处理能力最大可达40T/H，单段水介质旋流器只适用于粗选，若用两段水介质旋流器分选则可取取得较好的效果，尤其是处理易选煤。水介质旋流器主要用于处理易选末煤和粗煤泥、跳汰中煤再选、氧化煤泥以及脱除煤中的黄铁矿。 水介质旋流器主要有Ф200、Ф350、Ф500等几种规格，可以与跳汰机、重介质旋流器组成分选系统，以增大选煤厂的处理能力；或用于洗选跳汰中煤；水介质旋流器也可以用于回收煤泥沉淀池中的煤泥。 （三）重介质旋流器 选煤用的重介质旋流器是在分级旋流器基础上发展起来的。重介质旋流器是在离心力场中进行分选的设备，基本原理是利用阿基米德原理在离心力场中进行的。由于离心力比重力大几十甚至几百倍，故对细粒和密度差别小的物料，在离心力场中比在重力场中有效的多。主要用于分选50～0.5mm煤。近年来，随着技术的进步，大直径旋流器不断应用于生产实践，分选粒度上限逐渐加大，如1200/850无压三产品旋流器的分选粒度上限可达80～90mm，一般应用50mm，重介质旋流器的适用范围正逐步加大。重介质旋流器是一种结构简单、无运动部件的选煤设备。根据机体结构和形状分为圆锥型和圆筒型两产品重介质旋流器；双圆筒串联型和圆筒与圆锥串联的三产品重介质旋流器。旋流器的各结构件分为整体铸造和耐磨内衬两种形式。整体铸造材料常用的有耐磨合金和聚氨酯等，耐磨合金材料常用的有Cr15M03、抗磨复合材料、硬质合金等；耐磨内衬材料有耐磨钢玉衬片、碳化硅和聚氨酯等。 第一节两产品重介质旋流器 两产品重介质旋流器按其原料煤给入方式分为有压（切线）给煤式和无压（中心）给煤式两
重介质旋流器分选机理综述
重介质旋流器分选机理综述 关于重介质旋流器分选机理的学说【8】 很多，第一种学说认为：重介质旋流器与水 介质旋流器分选机理是基本相同的，所不同的只是前者介质的密度场和粘度是个变数， 而不是一个常数。矿粒是在旋流器中垂直零速面和最大切线速度恒速面的交线处分离 的。垂直零速面的一端在溢流口紧下方的截面上0.542R （R 为旋流器半径）处，另一 端与底流口截面上的气柱相交，其半径为气柱半径，其垂高为h 。在旋流器溢流口紧下 端，以0.542为半径作园，其周线于与垂直零速面交线上的径向速度为零，穿过垂直零 速面的平均径向速度为： A o P S Q u = （2-1） LD Qo LD Q S Q Up LD LD R R L S O A O A 02.1981.0981.02625.0)083.0542.0(====?=+=所以因为ππ （2-2） （2-3） 式中P u ——垂直零速面的平均径向速度， m/s; O Q ——进入旋流器的溢流总量， m 3/s S A ——垂直零位界面的总面积， m ； R ——旋流器半径， m ； D ——旋流器直径， m ； L ——垂直零速分离锥面侧线的长度， m 。 而在垂直零速面上，旋流器溢流口下端0.38h 处的径向速度刚好等于hD Q u O 2.2= 从而绘出垂直零速锥面的轮廓（见图2-1）。被选矿粒进入底流口之前，若能越过垂直 零速锥面时，则进入溢流，否则进入底流。而恰好处于零速锥面上的矿粒，进入溢流或底流 的可能性都有。
图2-1 重介质旋流器垂直零速锥面轮廓图 第二种学说认为：矿粒在重介质旋流器内受上升和下降液流作用的过程中，是按密度进 行分离的，使分离点在重介质旋流器的下部，即底流口附近。因此，重介质旋流器的底流介 质密度是决定矿粒在旋流器内分离密度的主要因素。并提出分离密度计算经验公式如下： （2-4） 式中P δ——矿粒的实际分离密度， KG/m 3 U ?——旋流器底流介质密度， KG/m 3 第三种学说认为：当重介质悬浮液给入旋流器后，可以设想在旋流器内形成如图2-2所 示的圆锥分离面。锥体的上端在旋流器圆柱的顶部，锥体的下端在旋流器锥部的顶点附近。 具体位置与旋流器的锥角、溢流口的大小和插入深度等因素有关。物料进入旋流器后，一方 面成等角螺旋线下降到mH 面（旋流器溢流管下端与分离锥面的交线）后，由于离心力的作 用，一部分密度大的矿粒随液流分离出来，进入底流。另一部分密度小的矿粒随液流进入锥 形面内，在内螺旋上升流的作用下进入溢流。其m 值一般为0.5。 图2-2 重介质旋流器分离锥面示意图 42.1U P ?=δ
三产品重介旋流器技术操作规程(正式)
编订：__________________ 单位：__________________ 时间：__________________ 三产品重介旋流器技术操作规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-1470-37 三产品重介旋流器技术操作规程(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、开车 1、集控开车 在听到集控开车预备信号后，立即对所管辖设备进行一次完好性确认。若准许开车则等待集控开车。否则，立即汇报集中控制室，然后向当班领导汇报。 2、就地开车 ①开车前应仔细检查设备各部位完好情况。 A检查入料管、压力表、旋流器本体溢流箱、底流箱是否损坏，是否漏水、漏煤及堵塞现象。 B系统内各仪表（压力表、流量表、密度控制器等）应灵活、准确，指示应处于相应位置。 C检查旋流器易损部件（底流口、入料管）的磨损情况。
②接到开车信号后，在本岗位等候监视开车。 ③开车后，待悬浮液进入旋流器后，观察各溢流、底流口是否通畅。 ④检查入料压力稳定并在标准范围内。 二、停车 a) 集控停车 接到集控停车信号后，对设备进行一次全面巡视。待设备上的物料完全卸干净方可确认停车。 b) 就地停车 i. 接到停车信号后，待原料煤入料停止10分钟后，停止悬浮液供料。 ii. 检查各处管道、阀门、溜槽无堵塞。 iii. 检查各易磨损部位的磨损情况，做好下次开车准备。 三、操作维护 a) 经常检查底流排料情况，应符合要求。 b) 经常检查分选效果，如有异常立即汇报当班领导。
水力旋流器分级原理
水力旋流器分级原理 水力旋流器最早在20世纪30年代末在荷兰出现。水力旋流器是利用回转流进行分级的设备，并也用于浓缩、脱水以致选别。它的构造很简单，如图3-16(a)、(b)所示。主要是由一个空心圆柱体1和圆锥2连接而成。圆柱体的直径代表旋流器的规格，它的尺寸变化范围很大，由50 mm到1000 non，通常为125~500 oun。在圆柱体中心插入一个溢流管5，沿切线方向接有给矿管3，在圆锥体下部留有沉砂口4。矿浆在压力作用下，沿给矿管给入旋流器内，随即在圆筒臃器壁限制下作回转运动。粗颗粒因惯性离心力大而被抛向器壁，并逐渐向下流动由底部排出攻为沉砂。细颗粒向器壁移动舶速度较小，被朝向中心流动的液体带动由中心溢流管排出，成为溢流。 水力旋流器是一种高效率的分级、脱泥设备，由于它的构造简单，便于制造，处理量大，在国内外已广泛使用。它的主要缺点是消耗动力较大，且在高压给矿时磨损严重。采用新的耐磨材料，如硬质合金、碳化硅等制作沉砂口和给矿口的耐磨件，可部分地解决这一问题。此外，当用于闭路磨矿的分级时，因其容积小，对矿量波动没有缓冲能力，不如机械分级机工作稳定。 为明了矿物颗粒在旋流器内的分离过程，有必要先说明液流的运动特性。矿浆给入旋流器后呈螺旋线状，一面回转一面向中心推移，最后由上下两端排出，如图3-17所示。矿浆的这种流动属于空间运动体系，为此要查明液流的速度分布，须将旋流器内任一点的速度分解为三个互相垂直的方向，即切线方向、径向方向和平行于轴线的方向。盖勒萨尔(D.F.Kel阻Ⅱ，1952年)曾以内径76 nun的透明水力旋流器，用光学方法观测加入水中的铝粉运动速度，在给水量约为50 L/min条件下，得到了下述三个方向速度的变化规律。 液体进入旋流器的初期沿轴向的运动方向基本是向下的，但由于下面的流动断面愈来愈小，内层矿浆即转而向上流动。 将轴向速度方向的转变点u.=0连接起来，可得到一个空间圆锥面，即图3-21中虚线AB所围成的锥形面。此面称做轴向零速包络面。包络面外的矿浆向下运动，除一部;分因形成回流转入到内层外，多数是由沉砂口排出。内层矿浆则基本向屯由溢流管排出。只是在溢流管口以上的液体因不能从顶部排出而向下回流。如果溢流管插入深度过小，这部分矿浆即构成短路流出，结果一些粗颗粒也被带入溢流中。除这一情况外，进入溢流的基本为零速包络面以内的矿浆。故该包络面的空间位置在很大程度上决定了分级粒度的大小。 因此，在进行粗分级时常选用较大直径旋流器;在细分级时则用小直径旋流器。如果后者处理能力不够用，可以将多台组装在一起使用。 旋流器的给矿口和溢流管相当于两个窄口通道，增大其中任何一个断面积均可使矿浆体积处理量接近于成正比增加。但此时溢流粒度将变粗，分级效率也要下降。为了提高分级效率和降低分级粒度，给矿口和溢流管直径应相对于圆柱体取小的比例值。 沉砂口是旋流器中最易磨损的部件，常因磨耗而增大了排出口面积，:使沉砂产量增大，浓度降低。但此时对给矿体积影响并不大。沉砂口的大小与溢流管直径配合调整，是改变分级粒度的有效手段。 锥角的大小影响矿浆向下流动的阻力和分级自由面的高度。一般来说细分级或脱水用的旋流器采用较小锥角，最小达到10。~ 15。;粗分级或浓缩用时采用较大锥角，多为20。一45。旋流器的圆柱体高h，对处理能力无大影响，但对分级效率和分级粒度则有一定的关系。增大圆柱体高度与减小锥角的效果大致相同，可以使分级粒度变细并提高分级效率。溢流管的插人深度一般接近于圆柱体高度，但当凶枉体局度超过它的直径较多时，并可降低该值。为了避免矿浆短路流动，溢流管口的下缘应距给矿口有足够距离。 旋流器的操作乍参数包括给矿压力、矿石粒度组成、给矿浓度以及溢流和沉砂的排出方式等。
重介旋流器原理及操作
无压三产品重介旋流器操作规程 https://www.360docs.net/doc/4316602867.html,/html/2011/07/20/91769.shtml 规格型号：HWMC1400/1000 型，工作压力0.28-0.38MPa Q=400-500t/h 入料粒度50-0mm 一.工作原理 三产品重介旋流器是按阿基米德原理（即原料煤在密度大于低密度物料和小于高 密度物料的介质中按密度进行分选的一种方法）工作的。其工作过程：（原煤与悬浮 液混合物在一定压力下，沿切线方向给入第一段旋流器，在离心力作用下物料按密度 进行分层，低密度的产物经旋涡溢流和溢流收集箱排除，即精煤。高密度产物与受到 浓缩的悬浮液一起沿切线方向进入二段旋流器，由于高密度的浓缩，其密度增高，第 二段旋流器相当于高密度的分选，低密度的产物经旋涡溢流箱和溢流收集箱排除，即 中煤；高密度产物浓缩沿切线进入底流口排除，即矸石。是一种新形高效的选煤设备，采用无压给料，具有入料上限高、处理量大、分选效率高、工艺流程简单等特点，适 用于任意可选性的原煤。 二、三产品旋流器流程： 50-0mm采用无压三产品重介旋流器分选，粗煤泥采用煤泥重介分选，细煤泥脱泥 浮选，浮选精煤采用加压过滤脱水，尾煤浓缩后压滤回收，实现洗水闭路循环。 1、原煤准备流程 原煤经50mm分级后，+50mm块煤通过检查性手选，拣除木块、木屑、丝织物等杂物， 通过除铁器排除铁器后，破碎至50mm以下，掺入小于50mm原煤。 2、分选流程 50-0mm原煤至无压三产品重介旋流器分选，底流经脱介脱水后直接作为矸石产品，中间产品经脱介脱水后直接作为中煤；其溢流经脱介脱水后作为精煤产品。精煤脱介 弧形筛下的合格介质分流部分至煤泥合格介质桶，另一部分返回原煤合格介质桶。煤 泥合格介质进入煤泥重介旋流器分选，其溢流进入精煤磁选机磁选，精矿通过分流， 一部分返回煤泥合格介质桶以调节煤泥重介旋流器的分选密度，另一部分至原煤合格 介质桶，尾矿至粉精煤尾矿桶；煤泥重介旋流器底流至中矸磁选机磁选。精、中、矸 脱介筛下合格介质返回原煤合格介质桶，筛下稀介质至至各自的磁选机磁选，精矿返 回原煤合格介质桶。 精煤磁选尾矿至粉精煤磁选尾矿桶，中矸磁选尾矿至中矸磁尾桶，分别进入各自的粗 煤泥回收系统。 3、煤泥水流程
三产品重介旋流器技术操作规程正式样本
文件编号：TP-AR-L5996 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 三产品重介旋流器技术 操作规程正式样本
三产品重介旋流器技术操作规程正 式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 一、开车 1、集控开车 在听到集控开车预备信号后，立即对所管辖设备 进行一次完好性确认。若准许开车则等待集控开车。 否则，立即汇报集中控制室，然后向当班领导汇报。 2、就地开车 ①开车前应仔细检查设备各部位完好情况。 A检查入料管、压力表、旋流器本体溢流箱、底 流箱是否损坏，是否漏水、漏煤及堵塞现象。 B系统内各仪表（压力表、流量表、密度控制器
等）应灵活、准确，指示应处于相应位置。 C检查旋流器易损部件（底流口、入料管）的磨损情况。 ②接到开车信号后，在本岗位等候监视开车。 ③开车后，待悬浮液进入旋流器后，观察各溢流、底流口是否通畅。 ④检查入料压力稳定并在标准范围内。 二、停车 a) 集控停车 接到集控停车信号后，对设备进行一次全面巡视。待设备上的物料完全卸干净方可确认停车。 b) 就地停车 i. 接到停车信号后，待原料煤入料停止10分钟后，停止悬浮液供料。 ii. 检查各处管道、阀门、溜槽无堵塞。
1[1].旋流器类技术要求
焦作煤业（集团）白云煤业有限公司 新河矿选煤厂 旋流器类 技 术 要 求 编制人： 审核人： 技术审核人： 新河矿指挥部 2010年6月10日
焦作煤业（集团）白云煤业有限公司新河矿选煤厂 旋流器类招标技术要求 一、总则 1、焦作煤业（集团）白云煤业有限公司新河矿选煤厂位于焦作市东部的修武县城北部，西距焦作市市区12km，南距修武县城2km，行政区域隶属修武县五里源新乡。属河南煤业化工集团焦作矿区。 2、本技术条件的使用范围仅限于焦作煤业（集团）白云煤业有限公司新河矿选煤厂生产系统。 3、本技术条件提出的是最低的技术要求，并未对一些技术细节做出规定，也未充分分述有关标准和规定的条文。供货（施工）方应保证提供符合相应技术条件和工业标准的优质产品。 4、如果投标方没有以书面形式对本技术条件的条文提出异议，则认为供方可以提供完全满足技术条件的产品。不管是多么微小异议都应在投标书中以“对技术要求中的意见和同技术要求的偏差”为标题的专门章节中加以详细描述。 5、本技术条件作为定货合同的附件。 6、投标方应按照本文件的要求提供商务报价和详细的技术方案投标。投标方提供的设备及配件的功能、性能应完全符合招标方指明的标准，并满足或高于招标方的要求。对于本文件未规定的有关设备性能，投标方应在标书中明确提出，并陈述其理由。 7、投标方应根据本文件的要求所提供的技术方案标书和商务报价应单独分册，其中：技术方案标书要求提供6套（电子版一套）。供方提交的文件和资料，包括与项目有关事宜联系的所有来往函电，以及技术服务、技术培训时所使用的工作语言均应为中文。 8、所提供的设计、设备和相关文件应使用中国单位制（GB）。 9、标志和铭牌 每台设备应设有一个铭牌，固定在设备的外壳上，文字的尺寸应便于清楚、方便的观察。铭牌应符合API标准的要求。

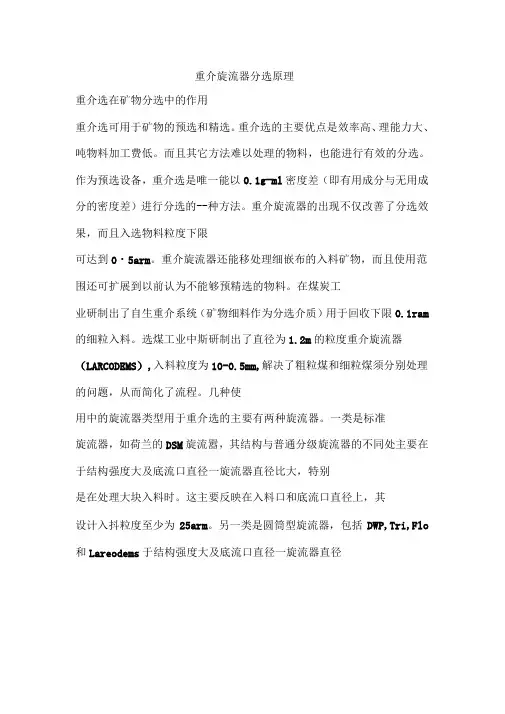

重介旋流器分选原理
