10KV变压器高低压侧电流计算
10KV变压器高低压侧电流计算
三相变压器额定电流的计算公式为：
Ⅰ＝变压器额定容量÷（1.732 ×变压器额定电压）

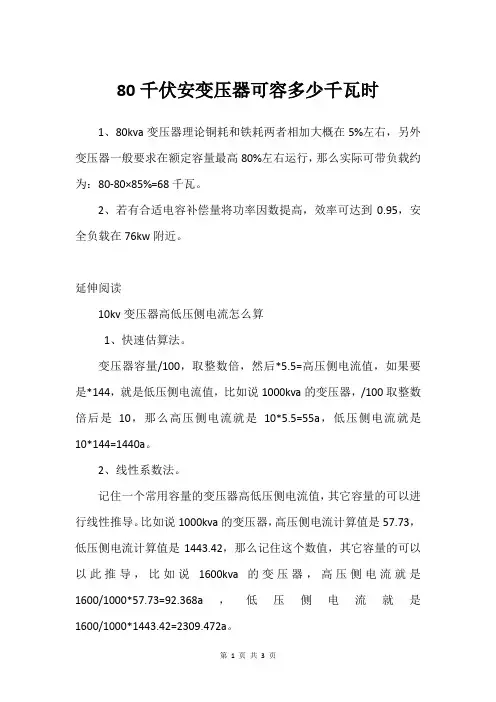

1、快速估算法
变压器容量/100，取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！
比如说1000KVA的变压器/100取整数倍后是10，那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A
2、线性系数法
记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导
比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA的变压器，高压侧电流就是1600/1000*57.73=92.368A，低压侧电流就是1600/1000*1443.42=2309.472A
3、粗略估算法
高压侧电流=变压器容量/20，低压侧电流=变压器容量*2
比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电
流 =1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法
4、公式计算法
I=S/1.732/U
I--电流，单位A
S--变压器容量，单位kVA
U--电压，单位kV
5、最大电流计算
需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。
只说一个简单的，在过载的情况下，油变的过载系数是1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！
值得注意一点：10 KV 变压器的输出电压为 400 V ，不是 380 V ，这是变压器的标准设计
10kV配电变压器熔丝配置表
说明：低压侧熔丝中的“×2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。
