单双向可控硅参数(精)
单、双向可控硅（SCR,TRIAC）
(完整版)单向可控硅的原理及测试
单向可控硅的原理及测试 可控硅的意思：可控的硅整流器，其整流输出电压是受控的，常与移相或过零触发电路配合，应用于交、直流调压电路。可控硅是在晶体管基础上发展起来的一种集成式半导体器件。单向可控硅的等效原理及测量电路见下图1： A K G P N P N K G G K G A 图1 可控硅器件等效及测量电路 单向可控硅为具有三个PN 结的四层结构，由最外层的P 层、N 层引出两个电极——阳极A 和阴极K ，由中间的P 层引出控制极G 。电路符号好像为一只二极管，但好多一个引出电极——控制极或触发极G 。SCR 或MCR 为英文缩写名称。 从控制原理上可等效为一只PNP 三极管与一只NPN 三极管的连接电路，两管的基极电流和集电极电流互为通路，具有强烈的正反反馈作用。一旦从G 、K 回路输入NPN 管子的基极电流，由于正反馈作用，两管将迅即进入饱合导通状态。可控硅导通之后，它的导通状态完全依靠管子本身的正反馈作用来维持，即使控制电流（电压）消失，可控硅仍处于导通状态。控制信号U GK 的作用仅仅是触发可控硅使其导通，导通之后，控制信号便失去控制作用。 单向可控硅的导通需要两个条件： 1）、A 、K 之间加正向电压； 2）、G 、K 之间输入一个正向触发电流信号，无论是直流或脉冲信号。 若欲使可控硅关断，也有两个关断条件： 1）、使正向导通电流值小于其工作维持电流值； 2）、使A 、K 之间电压反向。 可见，可控硅器件若用于直流电路，一旦为触发信号开通，并保持一定幅度的流通电流的话，则可控硅会一直保持开通状态。除非将电源开断一次，才能使其关断。若用于交流电路，则在其承受正向电压期间，若接受一个触发信号，则一直保持导通，直到电压过零点到来，因无流通电流而自行关断。在承受反向电压期间，即使送入触发信号，可控硅也因A 、K 间电压反向，而保持于截止状态。
晶闸管的主要参数
晶闸管的主要参数 (1) 断态不重复峰值电压U DSM 门极开路时，施加于晶闸管的阳极电压上升到正向伏安特性曲线急剧转折处所对应的电压值UDSM 。 它是一个不能重复，且每次持续时间不大于10ms的断态最大脉冲电压。 UDSM 值应小于转折电压U b0 。 (2) 断态重复峰值电压U DRM 晶闸管在门极开路而结温为额定值时，允许重复加于晶闸管上的正向断态最大脉冲电压。 每秒50次每次持续时间不大于10ms， 规定U DRM 为U DSM 的90%。 (3) 反向不重复峰值电压U RSM 门极开路，晶闸管承受反向电压时，对应于反向伏安特性曲线急剧转折处的反向 峰值电压值U RSM 。 它是一个不能重复施加且持续时间不大于10ms的反向脉冲电压。反向不重复峰 值电压U RSM 应小于反向击穿电压。 (4) 反向重复峰值电压U RRM 晶闸管在门极开路而结温为额定值时，允许重复加于晶闸管上的反向最大脉冲电压。 每秒50次每次持续时间不大于10ms。 规定U RRM 为U RSM 的90%。 (5) 额定电压UR 断态重复峰值电压UDRM和反向重复峰值电压URRM两者中较小的一个电压值规定为额定电压U R 。 在选用晶闸管时，应该使其额定电压为正常工作电压峰值U M 的2~3倍，以作为安全裕量。 (6)通态峰值电压U TM 规定为额定电流时的管子导通的管压降峰值。 一般为~，且随阳极电流的增加而略为增加。 额定电流时的通态平均电压降一般为1V左右。 (7) 通态平均电流I T (AV） 在环境温度为+40℃和规定的散热冷却条件下，晶闸管在导通角不小于170°电阻性负载的单相、工频正弦半波导电，结温稳定在额定值125°时，所允许通过的最大电流平均值。 ——允许流过的最大工频正弦半波电流的平均值。 选用一个晶闸管时，要根据所通过的具体电流波形来计算出容许使用的电流有效值，该值要小于晶闸管额定电流对应的有效值。晶闸管才不会损坏。 设单相工频正弦半波电流峰值为Im时通态平均电流为： 正弦半波电流有效值为： 有效值与通态平均电流比值为： 则有效值为： 根据有效值相等原则来计算晶闸管的额定电流。 若电路中实际流过晶闸管的电流有效值为I，平均值I d ，
双向可控硅选型表要点
双向可控硅为什么称为“TRIAC”? 三端：TRIode(取前三个字母) 交流半导体开关：AC-semiconductor switch(取前两个字母) 以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。 由此可见“TRIAC”是双向可控硅的统称。 另: 双向：Bi-directional(取第一个字母) 控制：Controlled (取第一个字母) 整流器：Rectifier (取第一个字母) 再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。 以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM 等等。 -------------- 双向：Bi-directional (取第一个字母) 三端：Triode (取第一个字母) 由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅. 代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指 三象限的双向可控硅。三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。 ------------------- 而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。组成：“BTA”、“BTB”系列的双向可控硅型号，如： 四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等； 四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等； ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。如“BW”、“CW”、“SW”、“TW”； 代表型号如：BTB12-600BW、BTA26-700CW、BTA08-600SW、、、、等等。 至于型号后缀字母的触发电流，各个厂家的代表含义如下： PHILIPS公司：D=5mA，E=10mA，C=15mA，F=25mA，G=50mA，R=200uA或5mA，型号没有后缀字母之触发电流，通常为25-35mA； PHILIPS公司的触发电流代表字母没有统一的定义，以产品的封装不同而不同。 意法ST公司：TW=5mA，SW=10mA，CW=35mA，BW=50mA，C=25mA，B=50mA，H=15mA，T=15mA， 注意：以上触发电流均有一个上下起始误差范围，产品PDF文件中均有详细说明，一般分为最小值/典型值/最大值，而非“=”一个参数值。 对于产品类别、品种系列的名词国际上通用的命名有:
双向可控硅好坏检测方法
双向可控硅好坏检测方法 双向可控硅是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。 1.双向可控硅的检测 方法一： 测量极间电阻法。将万用表置于皮R×1k档，如果测得T2－T1、T2－G之间的正反向电阻接近∞，而万用表置于R×10档测得T1－G之间的正反向电阻在几十欧姆时，就说明双向可控硅是好的，可以使用；反之，若测得T2－T1，、T2－G之间的正反向电阻较小甚或等于零．而Tl－G之间的正反向电阻很小或接近于零时．就说明双向可控硅的性能变坏或击穿损坏。不能使用；如果测得T1－G之间的正反向电阻很大(接近∞)时，说明控制极G与主电极T1之间内部接触不良或开路损坏，也不能使用。 方法二： 检查触发导通能力。万用表置于R×10档：①如图,1(a)所示，用黑表笔接主电极T2，红表笔接T1，即给T2加正向电压，再用短路线将G与T1(或T2)短接一下后离开，如果表头指针发生了较大偏转并停留在一固定位置，说明双向可控硅中的一部分(其中一个单向可控硅)是好的，如图1(b)所示，改黑表笔接主电极T1，红表笔接T2，即给T1加正向电压，再用短路线将G与T1(或T2)短接一下后离开，如果结果同上，也证明双向可控硅中的另一部分(其中的一个单向可控硅是好的。测试到止说明双向可控硅整个都是好的，即在两个方向(在不同极性的触发电压证）均能触发导通。 图1判断双向可控硅的触发导通能力 方法三： 检查触发导通能力。如图2所示．取一只10uF左右的电解电容器，将万用表置于R×10k档(V电压)，对电解电容器充电3~5s后用来代替图1中的短路线，即利用电容器上所充的电压作为触发信号，然后再将万用表置于R×10档，照图2(b)连接好后进行测试。测试时，电容C的极性可任意连接，同样是碰触
单向可控硅最筒单电路图大全(四款模拟电路设计原理图详解)
单向可控硅最筒单电路图大全 （四款模拟电路设计原理图详解） 单向可控硅最筒单电路图（一） 触摸一下金属片开，SCR1导通，负载得电工作。触摸一下金属片关，SCR2导通，继电器J得电工作，K断开，负载失电，SCR2关断后，电容对继电器J放电，维持继电器吸合约4秒钟，故电路动作较为准确。如果将负载换为继电器，即可控制大电流工作的负载。 单向可控硅最筒单电路图（二） 触摸式台灯电路原理图
触摸式台灯电路见图，它分四档控制灯泡的亮度。通电后灯泡不亮，第一次轻轻触摸一下灯罩外壳，灯泡便发出低亮度的光，第二次触摸灯泡发出中亮度的光，第三次触摸灯泡变为全亮，第四次触摸灯泡熄灭，依次循环。此电路易出现的故障是双向可控硅９７Ａ６坏及灯罩金属外壳与电路触摸输入端子之间接触不良。 小编调试电路时，TT6061用GS6061代替，１Ｎ４００４用１Ｎ４００７代替，其余元件与图中相同。经验证，电路工作可靠，能实现方中所述功能。但双向可控硅易损坏，建议读者制作时在可控硅两端并联一电阻电容串联所组成的保护电路。 单向可控硅最筒单电路图（三） 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原理图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。 当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，
晶闸管二极管主要参数及其含义
晶闸管二极管主要参数及其含义 IEC标准中用来表征晶闸管二极管性能特点的参数有数十项但用户经常用到的有十项左右本文就晶闸管二极管的主要参数做一简单介绍 1、正向平均电流I F(AV) (整流 管) 通态平均电流I T(AV) (晶闸管) 是指在规定的散热器温度T HS 或管壳温度 T C 时,允许流过器件的最大正弦半 波电流平均值此时器件的结温已达到其最高允许温度T jm 仪元公司产品手册中均 给出了相应通态电流对应的散热器温度T HS 或管壳温度 T C 值用户使用中应根据实 际通态电流和散热条件来选择合适型号的器件 2、正向方均根电流I FRMS (整流管) 通态方均根电流I TRMS (晶闸管) 是指在规定的散热器温度T HS 或管壳温度 T C 时,允许流过器件的最大有效电 流值用户在使用中须保证在任何条件下流过器件的电流有效值不超过对应壳温下的方均根电流值 3、浪涌电流I FSM (整流管)I TSM (晶闸管) 表示工作在异常情况下器件能承受的瞬时最大过载电流值用10ms底宽正弦半波峰值表示仪元公司在产品手册中给出的浪涌电流值是在器件处于最高允许 结温下施加80% V RRM 条件下的测试值器件在寿命期内能承受浪涌电流的次数是有限的用户在使用中应尽量避免出现过载现象
4、断态不重复峰值电压V DSM 反向不重复峰值电压V RSM 指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压一般用单脉冲测试防止器件损坏用户在测试或使用中应禁止给器件施加该电压值以免损坏器件 5、断态重复峰值电压V DRM 反向重复峰值电压V RRM 是指器件处于阻断状态时断态和反向所能承受的最大重复峰值电压一般取器件不重复电压的90%标注高压器件取不重复电压减100V标注用户在使用中须保证在任何情况下均不应让器件承受的实际电压超过其断态和反向重复峰值电压 6、断态重复峰值漏电流I DRM 反向重复峰值漏电流I RRM 为晶闸管在阻断状态下承受断态重复峰值电压V DRM 和反向重复峰值电压V RRM 时流过 元件的正反向峰值漏电流该参数在器件允许工作的最高结温Tjm下测出 7、通态峰值电压V TM (晶闸管) 正向峰值电压V FM (整流管)
可控硅参数名词解释
晶闸管参数名词解释 1. 反向重复峰值电压（VRRM）：反向阻断晶闸管两端出现的重复最大瞬时值反向电压，包括所有的重复瞬态电压，但不包括所有的不重复瞬态电压。 注：反向重复峰值电压（VRRM）是可重复的，值大于工作峰值电压的最大值电压，如每个周期开关引起的毛疵电压。 2. 反向不重复峰值电压（VRSM）：反向阻断晶闸管两端出现的任何不重复最大瞬时值瞬态反向电压。 1）测试目的：在规定条件下，检验晶闸管的反向不重复峰值电压额定值。 2）测试条件：a）结温：25℃和125℃；b）门极断路；c）脉冲电压波形：底宽近似10mS 的正弦半波；d)脉冲重复频率：单次脉冲；e)脉冲次数：按有关产品标准规定；f)测试电压：反向不重复峰值电压 注：反向不重复峰值电压（VRSM）是外部因素偶然引起的，值一般大于重复峰值电压的最大值电压。通常标准规定VRSM =1.11VRRM。应用设计应考虑一切偶然因素引起的过电压都不得超过不重复峰值电压。 3. 通态方均根电流（IT(RMS)）：通态电流在一个周期内的方均根值。 4. 通态平均电流(IT(AV))：通态电流在一个周期内的平均值。 5. 浪涌电流（ITSM）：一种由于电路异常情况（如故障）引起的，并使结温超过额定结温的不重复性最大通态过载电流。 1）测试目的：在规定条件下，检验晶闸管的通态（不重复）浪涌电流额定值。 2）测试条件：a)浪涌前结温：125℃；b)反半周电压：80％反向重复峰值电压；d)每次浪涌的周波数：一个周波，其导通角应在160度至180度之间 6. 通态电流临界上升率（di/dt）：在规定条件下，晶闸管能承受而无有害影响的最大通态电流上升率。 1)测试目的：在规定条件下，检验晶闸管的通态电流临界上升率额定值。 2）测试条件：a)加通态电流前结温：125℃；b)门极触发条件：IGM =3～5IGT；c)开通前断态电压VDM=2/3VDRM ；d)开通后通态电流峰值：2 IT（AV）～3IT（AV）；e)t1≥1us；f)重复频率：50HZ；g)通态电流持续时间：5s。 7. I2t值：浪涌电流的平方在其持续时间内的积分值。 1）测试目的：在规定条件下，检验和测量反向阻断三级晶闸管的I2t值 2）测试条件：a)浪涌前结温：125℃；b)浪涌电流波形：正弦半波； 3) I2t测试实质是持续时间小于工频正弦波（1-10ms范围）的一种不重复浪涌电流测试。通过浪涌电流it对其持续时间t积分∫it2dt，即可求得I2t值。 8. 门极平均值耗散功率（PG（AV））：在规定条件下，门极正向所允许的最大平均功率。 1) 测试目的：在规定条件下，检验反向阻断三级晶闸管的门极平均功率额定值 2) 测试条件：a)结温：125℃；b)门极功率：额定门极平均功率；c)测试持续时间：3S；d)主电路条件：阳，阴极间断路。 3）测量程序：a)被测器件加热到规定结温；b)从零缓慢调整电源的输出，使电流表和电压表指示的数字的乘积达到额定门极平均功率PG（AV），并保持3S时间，然后将电源的输出调回零；c)测试后，进行门极触发电流和电压测量，如无异常，则PG（AV）额定值得到确认。 9. 反向重复峰值电流（IRRM）：晶闸管加上反向重复峰值电压时的峰值电流。 10. 断态重复峰值电流（IDRM）：晶闸管加上断态重复峰值电压时的峰值电流。
单向可控硅与双向可控硅结构电原理图及测试方法
单向可控硅与双向可控硅结构电原理图及测试方法 可控硅的检测 1.单向可控硅的检测 万用表选用电阻R×1档，用红黑两表笔分别测任意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚，此时黑笔接的引脚为控制极G，红笔接的引脚为阴极K，另一空脚为阳极A。此时将黑表笔接已判断了的阳极A，红表笔仍接阴极K。此时万用表指针应不动。用短接线瞬间短接阳极A和控制极G，此时万用表指针应向右偏转，阻值读数为10欧姆左右。如阳极A接黑表笔，阴极K接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏
。 2.双向可控硅的检测 用万用表电阻R×1档，用红黑两表笔分别测任意两引脚正反向电阻，结果其中两组读数为无穷大。若一组为数十欧姆时，该组红黑表笔所接的两引脚为第一阳极A1和控制极G，另一空脚即为第二阳极A2。确定A、G极后，再仔细测量A1、G极间正反向电阻，读数相对较小的那次测量的黑表笔所接的引脚为第一阳极A1，红表笔所接引脚为控制极G。将黑表笔接已确定了的第二阳极A2，红表笔接第一阳极A1，此时万用表指针应不发生偏转，阻值为无穷大。再用短接线将A2、G极瞬间短接，给G极加上正向触发电压，A2、A1间阻值约为10欧姆左右。随后断开A2、G极短接线，万用表读数应保持10欧姆左右。互换红黑表笔接线，红表笔接第二阳极A2，黑表笔接第一阳极A1。同样万用表指针应不发生偏转，阻值为无穷大。用短接线将A2、G极间再次瞬间短接，给G极加上负向的触发电压，A1、A2间阻
值也是10欧姆左右。随后断开A2、G极间短接线，万用表读数应不变，保持10欧姆左右。符合以上规律，说明被测双向可控硅管未损坏且三个引脚极性判断正确。 检测较大功率可控硅管是地，需要在万用表黑笔中串接一节1.5V干电池，以提高触发电压。双向可控硅（TRIAC）在控制交流电源控制领域的运用非常广泛，如我们的日光灯调光电路、交流电机转速控制电路等都主要是利用双向可控硅可以双向触发导通的特点来控制交流供电电源的导通相位角，从而达到控制供电电流的大小[1]。然而对其工作原理和结构的描述，以我们可以查悉的资料都只是很浅显地提及，大部分都是对它的外围电路的应用和工作方式、参数的选择等等做了比较多的描述，更进一步的--哪怕是内部方框电路--内容也很难找到。 由于可控硅所有的电子部件是集成在同一硅源之上，我们根本是不可能通过采用类似机械的拆卸手段来观察其内部结构。为了深入了解和运用可控硅，依据现有可查资料所给P 型和N型半导体的分布图，采用分离元器件--三极管、电阻和电容--来设计一款电路，使该电路在PN的连接、分布和履行的功能上完全与双向可控硅类似，从而通过该电路来达到深入解析可控硅和设计实际运用电路的目的。 1 双向可控硅工作原理与特点 从理论上来讲，双向可控硅可以说是有两个反向并列的单向可控硅组成，理解单向可控硅的工作原理是理解双向可控硅工作原理的基础[2-5]。 1.1单向可控硅 单向可控硅也叫晶闸管，其组成结构图如图1-a所示，可以分割成四个硅区P、N、P、N和A、K、G三个接线极。把图一按图1-b 所示切成两半，就很容易理解成如图1-c所示由一个PNP三极管和一个NPN三极管为主组成一个单向可控硅管。
简易单向可控硅交流调压器原理图及工作原理介绍
简易可控硅交流调压器原理图及工作原理介绍 本文介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 可控硅交流调压器电路原理： 电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C 充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容 。 C又从新充电……如此周而复始，便可调整负载RL上的功率了 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W 的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。

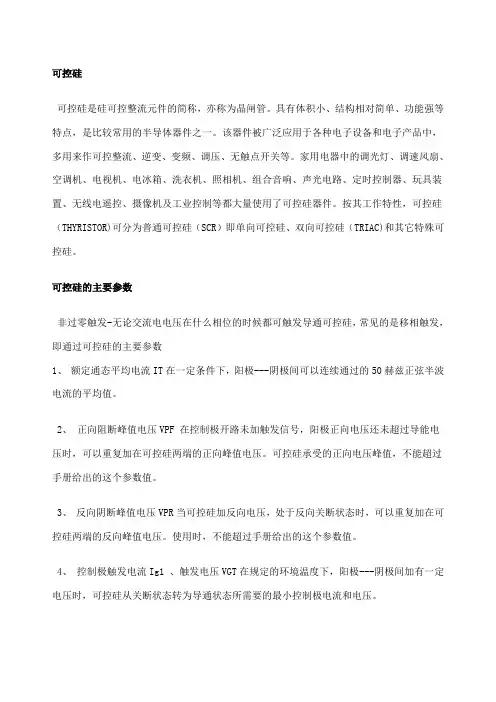

可控硅的主要参数
可控硅 可控硅是硅可控整流元件的简称，亦称为晶闸管。具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。按其工作特性，可控硅（THYRISTOR)可分为普通可控硅（SCR）即单向可控硅、双向可控硅（TRIAC)和其它特殊可控硅。 可控硅的主要参数 非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过可控硅的主要参数 1、额定通态平均电流IT在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。 2、正向阻断峰值电压VPF 在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。 3、反向阴断峰值电压VPR当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值。 4、控制极触发电流Ig1 、触发电压VGT在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。
5、维持电流IH在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。 近年来，许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。 可控硅的触发 过零触发-一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅。 非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出百分比。 可控硅的主要参数 可控硅的主要参数: 1 额定通态电流（IT)即最大稳定工作电流，俗称电流。常用可控硅的IT一般为一安到几十安。 2 反向重复峰值电压（VRRM)或断态重复峰值电压（VDRM），俗称耐压。常用可控硅的VRRM/VDRM一般为几百伏到一千伏。 3 控制极触发电流（IGT)，俗称触发电流。常用可控硅的IGT一般为几微安到几十毫安。可控硅的常用封装形式
贴片可控硅MACASOTL规格参数
双向可控硅MAC97A6 (SOT23-3L) MAC97A6(SOT23-3L)双向可控硅 n特点: l先进的平面钝化技术，进一步提高了电压稳固性和可靠性，具有通态压 降低，门极逻辑电平触发，耐电流冲击能力强，全循环交流导通，在所 有四个象限中触发，兼容正栅极触发电路，出色的可靠性和产品质量， 可直接应用IC驱动。 n用途: l广泛应用于调光、调温、调速等调压电路；微波炉、洗衣机、空调、电 风扇、饮水机、夜明灯等家电的控制电路及用于交流相控、斩波器、逆 变器和变频器等电路；阻性负载；不苛刻的电机负载；虚假触发干扰并 非首要关注点的负载；灯具调光器；电阻加热和照明负载；低成本电器。 n极限参数: 名称符号数值单位条件 重复峰值阻断电压V DRM≥600 V I DRM=20μA 通态均方根电流I T(RMS) 1 A所有导通角 通态浪涌电流I TSM 10 A t=10ms 12 A t=16.7ms 门极峰值电流I GM 1.2 A T j=125℃ 结温范围T j－40～125 ℃--- 贮存温度T stg－40～150 ℃--- n电特性（T j=25℃）: 名称符号测试条件Min Max Type 单位正向断态峰值电流I RRM T j=125℃V RRM=V DRM---- 0.1 ---- mA 通态峰值电压V TM I TM=6A t=380μs---- 1.5 ---- V 门极触发电流Ⅰ-Ⅱ-Ⅲ I GT V D=12V R L =100Ω ---- 5 ---- mA Ⅳ---- 7 ---- mA 门极触发电压V GT V D=12V R L =100Ω---- 2 0.8 V 门极不触发电压V GD V D=1/2 V DRM T J=125℃0.2 ---- ---- V 断态电压临界上升率dV/dt V DM=67%V DRM Gate open Tj=110℃ 10 ---- ---- V/μs 通态电流临界上升率dI/dt I G=0.2A I T=1A d I G/dt=0.2 A/μs50 A/μs 维持电流I H V D=24V I GT=50m A≤25 mA SZJBL 1
可控硅工作原理
可控硅工作原理 一种以硅单晶为基本材料的Ｐ１Ｎ１Ｐ２Ｎ２四层三端器件，创制于１９５７年，由于它特性类似于真空闸流管，所以国际上通称为硅晶体闸流管，简称可控硅Ｔ。又由于可控硅最初应用于可控整流方面所以又称为硅可控整流元件，简称为可控硅ＳＣＲ。 在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称死硅）更为可贵的可控性。它只有导通和关断两种状态。 可控硅能以毫安级电流控制大功率的机电设备，如果超过此频率，因元件开关损耗显著增加，允许通过的平均电流相降低，此时，标称电流应降级使用。 可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率高，成本低等等。 可控硅的弱点：静态及动态的过载能力较差；容易受干扰而误导通。 可控硅从外形上分类主要有：螺栓形、平板形和平底形。 １、可控硅元件的结构 不管可控硅的外形如何，它们的管芯都是由Ｐ型硅和Ｎ型硅组成的四层Ｐ１Ｎ１Ｐ２Ｎ２结构。见图１。它有三个ＰＮ结（Ｊ１、Ｊ２、Ｊ３），从Ｊ１结构的Ｐ１层引出阳极Ａ，从Ｎ２层引出阴级Ｋ，从Ｐ２层引出控制极Ｇ，所以它是一种四层三端的半导体器件。 ２、工作原理 可控硅是Ｐ１Ｎ１Ｐ２Ｎ２四层三端结构元件，共有三个ＰＮ结，分析原理时，可以把它看作由一个ＰＮＰ管和一个ＮＰＮ管所组成，其等效图解如图１所示 图１、可控硅结构示意图和符号图 当阳极Ａ加上正向电压时，ＢＧ１和ＢＧ２管均处于放大状态。此时，如果从控制极Ｇ输入一个正向触发信号，ＢＧ２便有基流ｉｂ２流过，经ＢＧ２放大，其集电极电流ｉｃ２＝β２ｉｂ２。因为ＢＧ２的集电极直接与ＢＧ１的基极相连，所以ｉｂ１＝ｉｃ２。此时，电流ｉｃ２再经ＢＧ１放大，于是ＢＧ１的集电极电流ｉｃ１＝β１ｉｂ１＝β１β２ｉｂ２。这个电流又流回到ＢＧ２的基极，表成正反馈，使ｉｂ２不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。 由于ＢＧ１和ＢＧ２所构成的正反馈作用，所以一旦可控硅导通后，即使控制极Ｇ的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。 由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表１
晶闸管参数说明
IEC标准中用来表征晶闸管、二极管性能、特点的参数有数十项，但用户经常用到的有十项左右，本文就晶闸管、二极管的主要参数做一简单介绍。 1．正向平均电流I F(A V)( 整流管) 通态平均电流I T(A V)( 晶闸管) 是指在规定的散热器温度THS或管壳温度T C时,允许流过器件的最大正弦半波电流平均值。此时，器件的结温已达到其最高允许温度Tjm。台基公司产品手册中均给出了相应通态电流对应的散热器温度THS或管壳温度T C值，用户使用中应根据实际通态电流和散热条件来选择合适型号的器件。 2．正向方均根电流I F（RMS）( 整流管) 通态方均根电流I T（RMS）( 晶闸管) 是指在规定的散热器温度THS或管壳温度TC 时,允许流过器件的最大有效电流值。用户在使用中，须保证在任何条件下，流过器件的电流有效值不超过对应壳温下的方均根电流值。3．浪涌电流I FSM(整流管)、I TSM(晶闸管) 表示工作在异常情况下，器件能承受的瞬时最大过载电流值。用10ms底宽正弦半波峰值表示，台基公司在产品手册中给出的浪涌电流值是在器件处于最高允许结温下，施加80% V RRM条件下的测试值。器件在寿命期内能承受浪涌电流的次数是有限的，用户在使用中应尽量避免出现过载现象。 4．断态不重复峰值电压V DSM 反向不重复峰值电压V RSM 指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压，一般用单脉冲测试防止器件损坏。用户在测试或使用中，应禁止给器件施加该电压值，以免损坏器件。 5．断态重复峰值电压V DRM 反向重复峰值电压V RRM 是指器件处于阻断状态时，断态和反向所能承受的最大重复峰值电压。一般取器件不重复电压的90%标注（高压器件取不重复电压减100V标注）。用户在使用中须保证在任何情况下，均不应让器件承受的实际电压超过其断态和反向重复峰值电压。 6．断态重复峰值（漏）电流IDRM 反向重复峰值（漏）电流IRRM 为晶闸管在阻断状态下，承受断态重复峰值电压VDRM和反向重复峰值电压VRRM时，流过元件的正反向峰值漏电流。该参数在器件允许工作的最高结温Tjm下测出。 7．通态峰值电压V TM(晶闸管) 正向峰值电压V FM(整流管) 指器件通过规定正向峰值电流I FM(整流管)或通态峰值电流I TM(晶闸管)时的峰值电压，也称峰值压降。该参数直接反映了器件的通态损耗特性，影响着器件的通态电流额定能力。器件在不同电流值下的的通态（正向）峰值电压可近似用门槛电压和斜率电阻来表示： V TM=VTO+rT*I TM V FM=VFO+rF*I FM 台基公司在产品手册中给出了各型号器件的最大通态（正向）峰值电压及门槛电压和斜率电阻，用户需要时，可以提供该器件的实测门槛电压和斜率电阻值。 8．电路换向关断时间t q（晶闸管） 在规定条件下，在晶闸管正向主电流下降过零后，从过零点到元件能承受规定的重加电压而不至导通的最小时间间隔。晶闸管的关断时间值决定于测试条件，台基公司对所制造的快速、高频晶闸管均提供了每只器件的关断时间实测值，在未作特别说明时，其对应的测试条件如下： l 通态峰值电流ITM等于器件ITA V；
可控硅参数列表
March 2008 Rev. 21/9 AN2703 Application note Parameter list for SCRs, TRIACs, AC switches, and DIACS Introduction All datasheet parameters are rated as minimum or maximum values, corresponding to the product parameter distribution. In each datasheet, two classes of parameters are available:■ Absolute ratings, corresponding to critical parameters, not to be exceeded for safe operation. If the absolute rating is exceeded, the component may be damaged.■Electrical, thermal and static characteristics, defining limits on product https://www.360docs.net/doc/446035725.html,
Parameters AN2703 1 Parameters 2/9
AN2703Parameters 3/9I GM Peak gate current This is the maximum peak current allowed through gate and cathode, defined for a 20 μs pulse duration. If the absolute rating is exceeded, the component may be damaged. P G(AV)Average gate power dissipation This is the maximum average power that can be dissipated by the gate junction. If the absolute rating is exceeded, the component may be damaged. V RGM Peak reverse gate voltage This parameter is only defined for SCRs. It is the maximum reverse voltage than can be applied across gate and cathode terminals, without risk of destruction of the gate to cathode junction. V GM Peak positive gate voltage (with respect to the pin "COM") This parameter is only defined for ACSs. It is the maximum voltage than can be applied across gate and COM terminals without risk of destruction of the gate to COM junction.Table 2.Electrical characteristics parameters Parameter Name and description P Average power dissipation This is the average power dissipated by current conduction through the device for one full cycle operation. I GT Triggering gate current This is the current to apply between gate and cathode (or gate and electrode A1 for TRIAC) to turn-on the device. This parameter defines the sensitivity of the component. For a SCR, the gate current has always to be sunk by the gate. For a TRIAC, I GT is define for 3 or 4 quadrants corresponding to the different polarities of A2, A1 and gate: - Q1: I g sunk by the gate, V A2-A1 > 0 - Q2: I g sourced by the gate, V A2-A1 > 0 - Q3: I g sourced by the gate, V A2-A1 < 0 - Q4: I g sunk by the gate, V A2-A1 < 0 The I GT value is higher in Q4 quadrant. For ACS types, I GT is defined in two quadrants (Q2 and Q3). V GT Triggering gate voltage This is the voltage to apply across gate and cathode (or gate and electrode A1 for TRIAC) to reach the IGT current and then to trigger the device. V GD Non-triggering gate voltage V GD is the maximum voltage which can be applied across gate and cathode (or gate and electrode A1 for TRIAC) without causing undesired turn-on. This parameter is specified, for the worst case scenario, at the maximum junction temperature.Table 1.Absolute ratings parameters (continued) Parameter Name and description
双向可控硅的原理,二三极管原理
尽管从形式上可将双向可控硅瞧成两只普通可控硅的组合,但实际上它就是由7只晶体管与多只电阻构成的功率集成器件。小功率双向可控硅一般采用塑料封装,有的还带散热板,外形如图l所示。典型产品有BCMlAM(1A／600V)、 BCM3AM(3A／600V)、2N6075(4A／600V),MAC218-10(8A／800V)等。大功率双向可控硅大多采用RD91型封装。双向可控硅的主要参数见附表。 双向可控硅的结构与符号见图2。它属于NPNPN五层器件,三个电极分别就是T1、T2、G。因该器件可以双向导通,故除门极G以外的两个电极统称为主端子,用T1、T2。表示,不再划分成阳极或阴极。其特点就是,当G极与T2极相对于T1,的电压均为正时,T2就是阳极,T1就是阴极。反之,当G极与T2 极相对于T1的电压均为负时,T1变成阳极,T2为阴极。双向可控硅的伏安特性见图3,由于正、反向特性曲线具有对称性,所以它可在任何一个方向导通。检测方法 下面介绍利用万用表RXl档判定双向可控硅电极的方法,同时还检查触发能力。 1、判定T2极 由图2可见,G极与T1极靠近,距T2极较远。因此,G—T1之间的正、反向电阻都很小。在肦Xl档测任意两脚之间的电阻时,只有在G-T1之间呈现低阻,正、反向电阻仅几十欧,而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明,如果测出某脚与其她两脚都不通,就肯定就是T2极。,另外,采用TO—220封装的双向可控硅,T2极通常与小散热板连通,据此亦可确定T2极。 2.区分G极与T1极 (1)找出T2极之后,首先假定剩下两脚中某一脚为Tl极,另一脚为G极。 (2)把黑表笔接T1极,红表笔接T2极,电阻为无穷大。接着用红表笔尖把T2与G 短路,给G极加上负触发信号,电阻值应为十欧左右(参见图4 (a)),证明管子已经导通,导通方向为T1一T2。再将红表笔尖与G极脱开(但仍接T2),若电阻值保持不变,证明管子在触发之后能维持导通状态(见图4(b))。
晶闸管的主要参数教程文件
晶闸管的主要参数
晶闸管的主要参数 (1) 断态不重复峰值电压U DSM 门极开路时，施加于晶闸管的阳极电压上升到正向伏安特性曲线急剧转折处所对应的电压值UDSM 。 它是一个不能重复，且每次持续时间不大于10ms的断态最大脉冲电压。 UDSM 值应小于转折电压U b0。 (2) 断态重复峰值电压U DRM 晶闸管在门极开路而结温为额定值时，允许重复加于晶闸管上的正向断态最大脉冲电压。 每秒50次每次持续时间不大于10ms， 规定U DRM 为U DSM 的90%。 (3) 反向不重复峰值电压U RSM 门极开路，晶闸管承受反向电压时，对应于反向伏安特性曲线急剧转折处的反向峰值电压值U RSM。
它是一个不能重复施加且持续时间不大于10ms的反向脉冲电压。反向不重复峰值电压U RSM应小于反向击穿电压。 (4) 反向重复峰值电压U RRM 晶闸管在门极开路而结温为额定值时，允许重复加于晶闸管上的反向最大脉冲电压。 每秒50次每次持续时间不大于10ms。 规定U RRM 为U RSM 的90%。 (5) 额定电压UR 断态重复峰值电压UDRM和反向重复峰值电压URRM两者中较小的一个电压值规定为额定电压U R。 在选用晶闸管时，应该使其额定电压为正常工作电压峰值U M 的2~3倍，以作为安全裕量。 (6)通态峰值电压U TM 规定为额定电流时的管子导通的管压降峰值。 一般为1.5~2.5V，且随阳极电流的增加而略为增加。 额定电流时的通态平均电压降一般为1V左右。 (7) 通态平均电流I T (AV） 在环境温度为+40℃和规定的散热冷却条件下，晶闸管在导通角不小于170°电阻性负载的单相、工频正弦半波导电，结温稳定在额定值125°时，所允许通过的最大电流平均值。 ——允许流过的最大工频正弦半波电流的平均值。
双向可控硅原理与应用
[转载] 双向可控硅原理与应用 普通晶闸管(VS)实质上属于直流控制器件。要控制交流负载，必须将两只晶闸管反极性并联，让每只SCR控制一个半波，为此需两套独立的触发电路，使用不够方便。双向晶闸管是在普通晶闸管的基础上发展而成的，它不仅能代替两只反极性并联的晶闸管，而且仅需一个触发电路，是目前比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。 构造原理 尽管从形式上可将双向晶闸管看成两只普通晶闸管的组合，但实 际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率 双向晶闸管一般采用塑料封装，有的还带散热板，外形如图l所 示。典型产品有BCMlAM(1A／600V)、 BCM3AM(3A／600V)、 2N6075(4A／600V)，MAC218-10(8A／800V)等。大功率双向晶 闸管大多采用RD91型封装。双向晶闸管的主要参数见附表。 双向晶闸管的结构与符号见图2。它属于NPNPN五层器件，三 个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G 以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳 极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正 时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。 检测方法 下面介绍利用万用表RXl档判定双向晶闸管电极的方法，同时还检查触发能力。 1. 判定T2极由图2可见，G极与T1极靠近，距T2极较远。因此，G—T1之间的正、反向电阻 都很小。在用RXl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几 十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都 不通，就肯定是T2极。，另外，采用TO—220封装的双向晶闸管，T2极通常与小散热板连通， 据此亦可确定T2极 2. 区分G极和T1极 (1)找出T2极之后，首先假定剩下两脚中某一脚为Tl极，另一脚为G极。 (2)把黑表笔接T1极，红表笔接T2极，电阻为无穷大。接着用红表笔尖把T2与G短路，给G极加 上负触发信号，电阻值应为十欧左右(参见图4(a))，证明管子已经导通，导通方向为T1一T2。再将 红表笔尖与G极脱开(但仍接T2)，若电阻值保持不变，证明管子在触发之后能维持导通状态(见图4(b))。 3)把红表笔接T1极，黑表笔接T2极，然后使T2与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经触发后， 在T2一T1方向上也能维持导通状态，因此具有双向触 发性质。由此证明上述假定正确。否则是假定与实际不符， 需再作出假定，重复以上测量。显见，在识别G、T1， 的过程中，也就检查了双向晶闸管的触发能力。如果按哪 种假定去测量，都不能使双向晶闸管触发导通，证明管于 巳损坏。对于lA的管子，亦可用RXl0档检测，对于3A 及3A以上的管子，应选RXl档，否则难以维持导通状态。 典型应用 双向晶闸管可广泛用于工业、交通、家用电器等领域，实 现交流调压、电机调速、交流开关、路灯自动开启与关闭、 温度控制、台灯调光、舞台调光等多种功能，它还被用于 固态继电器(SSR)和固态接触器电路中。图5是由双向晶 闸管构成的接近开关电路。R为门极限流电阻，JAG为干式舌簧管。平时JAG断开，双向晶闸管TRIAC也关断。仅当小磁铁移近时JAG吸合，使双向晶闸管导通，将负载电源接通。由于通过 干簧管的电流很小，时间仅几微秒，所以开关的寿命很长. 图6是过零触发型交流固态继电器(AC-SSR)的内部电路。主要包括输入电路、光电耦合器、过零触发电路、开关电路(包括双向晶闸管)、保护电路(RC吸收网络)。当加上输入信号VI(一般为高电平)、并且交流负载电源电压通过零点时，双向晶闸管被触发，将负载电源接通。固态继电器具有驱动功率小、无触点、噪音低、抗干扰能力强，吸合、释放时间短、寿命长，能与TTL＼CMOS电路兼容，可取代传统的电磁继电器。
