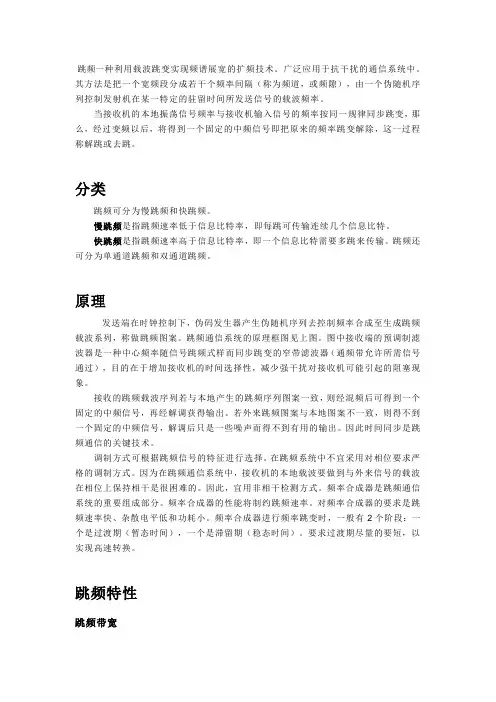

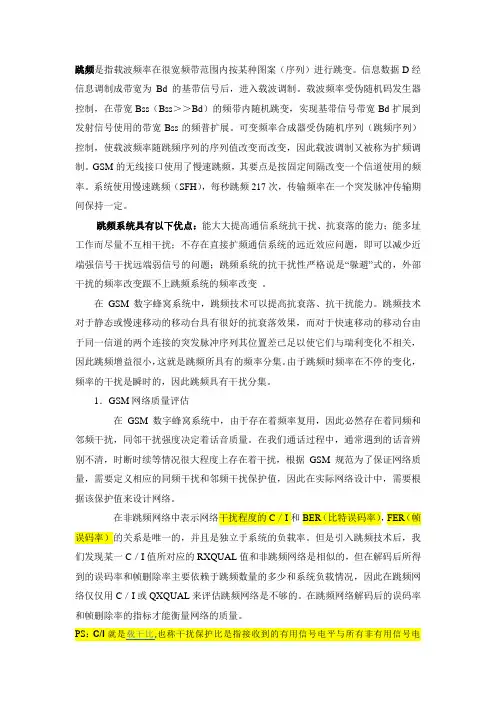

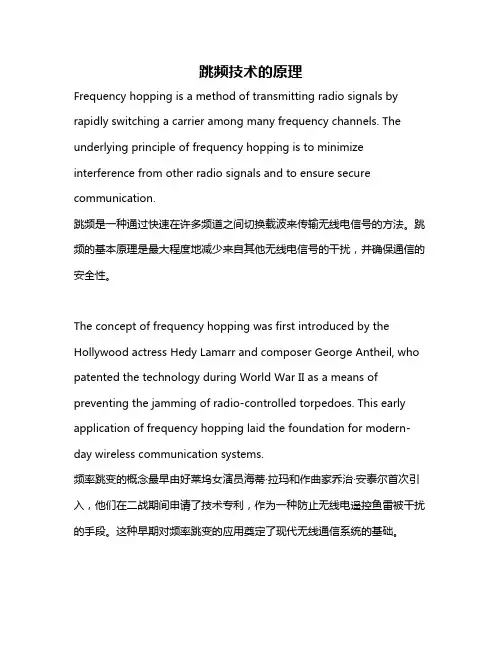

跳频

(1) 1:3跳频模式指在跳频中1块载频使用3个频点工作。

(2) 1×3复用就是1个基站的3个小区为一个频率复用簇，每个基站的同向小区所使用的频率组相同【2】。

图6 1×3复用方式频率配置

这种复用方式下，N的取值为1，则

根据式（3），

载干比远远低于系统要求的载干比保护值。必须采用跳频、功率控制、DTX等抗干扰技术提高载干比，以满足系统的通信要求。

假设可使用频带宽度为10MHz，可使用的频点为45～94。由于1×3复用方式必须使用射频跳频，而BCCH不能参与射频跳频，因此在规划时，BCCH采用4×3复用，而TCH采用1×3复用。

BCCH按4×3复用，使用的频点为81～94，共14个。TCH使用频点45～80，共36个频点。

TCH使用的频点有两种分组方式：间隔分组和顺序分组。间隔分组方式如下：表1.1×3复用间隔分组

频率组号频点号MAIO

A 80,77, 74,71,68,65,62,59,56,53,50,470,2,4,6,8,10

B 79,76, 73,70,67,64,61,58,55,52,49,461,3,5,7,9,11

C 78,75,72,69,66,63,60,57,54,51,48,450,2,4,6,8,10

顺序分组方式如下：

表2.1×3复用顺序分组

频率组号频点号MAIO

A 80,79,78,77,76,75,74,73,72,71,70,690,2,4,6,8,10

B 68,67,66,65,64,63,62,61,60,59,58,570,2,4,6,8,10

C 56,55,54,53,52,51,50,49,48,47,46,450,2,4,6,8,10

按照配置载频数与跳频频点数之比为1：2的规则，10MHz带宽，1×3可以实现的最大站型是S7/7/7。频率复用度为7.14。

同一基站内部各小区之间通过合理的配置跳频偏移量MAIO来避免同邻频干扰。假设可使用频带宽度为6MHz，可使用的频点为96～124。BCCH采用4×3复用，使用的频点为111～124，共14个。而TCH采用1×3复用，TCH使用频点96～110，共15个频点。

间隔分组方式如下：

表3.1×3复用间隔分组

频率组号频点号MAIO

A 96,99, 102,105,1080,2,4

B 97,100, 103,106,1091,3

C 98,101,104,107,1100,2

在6MHz带宽下，1×3间隔分组方式可实现的最大站型为S4/3/3。频率复用度为7.25/9.67/9.67，平均频率复用度为8.86。

顺序分组方式如下：

表4.1×3复用顺序分组

频率组号频点号MAIO

A 96,97,98,99,1000,2

B 101,102,103,104,1050,2

C 106,107,108,109,1100,2

按照配置载频数与跳频频点数之比为1：2的规则，6MHz带宽，1×3顺序分组可实现的最大站型是S3/3/3。频率复用度为9.67。

1*3特点：

● 1*3的复用度更加紧密，容量大大提高；

● 间隔分组比顺序分组的容量略高一些；

● 频率规划简单，在规划一个网络时，只需规划BCCH频点即可。在优化需调整或增扩载频时，无须重新规划频率；

● 该技术可以极大地提高规划效率；

● 需要使用宽带合路器，具有频率选择性的空腔合路器不适用；

● 对频率选择性直放站影响较大，使用1*3后应更换成宽频直放站；

● 随着复用距离的减小，同邻频干扰也显著增加；

● 采用1*3时，网络需要细致的优化调整，尤其要控制住越区覆盖；

● 必须使用射频跳频，参与跳频的频点应大于载频数目至少两倍；

● 在实际使用1×3频率复用方式时，因为BCCH不能使用射频跳频、DTX、功率控制等抗干扰措施，所以BCCH只能用较宽松的4×3复用方式，以保证网络质量。
