直流电动机双闭环调速系统设计
1 设计方案论证
1.1电流环调节器
方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID 调节器简单，故采用方案二。
1.2转速环调节器
方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID 调节器简单，故采用方案二。
2双闭环调速控制系统电路设计及其原理
2.1综述
随着现代工业的发展，在调速领域中，双闭环控制的理念已经得到了越来越广泛的认同与应用。相对于单闭环系统中不能随心所欲地控制电流和转矩的动态过程的弱点。双闭环控制则很好的弥补了他的这一缺陷。
双闭环控制可实现转速和电流两种负反馈的分别作用，从而获得良好的静，动态性能。其良好的动态性能主要体现在其抗负载扰动以及抗电网电压扰动之上。正由于双闭环调速的众多优点，所以在此有必要对其最优化设计进行深入的探讨和研究。本次课程设计目的就是旨在对双闭环进行最优化的设计。
2.2整流电路
本次课程设计的整流主电路采用的是三相桥式全控整流电路，它可看成是
由一组共阴接法和另一组共阳接法的三相半波可控整流电路串联而成。共阴极组VT1、VT3和VT5在正半周导电，流经变压器的电流为正向电流；共阳极组VT2、VT4和VT6在负半周导电，流经变压器的电流为反向电流。变压器每相绕组在正负半周都有电流流过，因此，变压器绕组中没有直流磁通势，同时也提高了变压器绕组的利用率。
三相桥式全控整流电路多用于直流电动机或要求实现有源逆变的负载。为使负载电流连续平滑，有利于直流电动机换向及减小火花，以改善电动机的机械特性，一般要串入电感量足够大的平波电抗器，这就等同于含有反电动势的大电感负载。
三相桥式全控整流电路的工作原理是当a=0°时的工作情况。触发电路先后向各自所控制的6只晶闸管的门极（对应自然换相点）送出触发脉冲，即在三相电源电压正半波的1、3、5点（正半波自然换相点）向共阴极组晶闸管VT1、VT3、VT5输出触发脉冲；在三相电源电压负半波的2、4、6点（负半波自然换相点）向共阳极组晶闸管VT2、VT4、VT6输出触发脉冲。
以下三点是三相桥式全控整流电路所要遵循的规律：
(1) 三相桥式全控整流电路任一时刻必须有两只晶闸管同时导通，才能形成负载电流，其中一只在共阳极组，另一只在共阴极组。
(2) 整流输出电压波形是由电源线电压u UV、u UW、u VW、u VU、u WU和u WV 的轮流输出所组成的，各线电压正半波交点1~6分别是VT1~VT6的自然换相点。
(3) 六只晶闸管中每管导通120°，每间隔60°有一只晶闸管换流。
综上所述，三相桥式全控整流电路的整流输出电压脉动小，脉动频率高，基波频率为300Hz，所以串入的平波电抗器电感量较小。在负载要求相同的直流电压下，晶闸管承受的最大电压，将比采用三相半波可控整流电路要减小一半，且无需要中线，谐波电流也小。所以，广泛应用于大功率直流电动机调速系统。如果为了省去整流电压器，可以选用额定电压为440V的直流电动机。相比其他各类整流电路而言，再根据其优点，所以采用三相桥式全控整流电路。
本次本次课程设计的变压器联结组别采用的是主变压器为Y d11和同步变压器为Y y4。当然不同的联结组别的选择会产生不同的效果和作用。
以下为变压器联结组别选择的国家标准：
为了制造和使用上的方便，国家规定三相双绕组电力变压器的标准联结组为Yy n0、Y N y0、Y y0、Y d11、Y N d11。其中Yy n0用于低压侧电压为400~230V的配电变压器中，供给动力与照明混合负载。变压器的容量可达1800kV.A，高压侧的额定电压不超过35kV。Y N y0用于高压侧需接地的场合。Y y0只供三相动力负载。Y d11用在低压侧电压超过400V的线路中，最大容量为31500kV.A，高压侧电压在35kV以下。Y N d11用在高压侧需要接地且低压侧电压超过400V的线路中。
三相变压器的绕组联结时应注意利用单相变压器接成三相变压器组时，要注意绕组的极性。把三相心式变压器的一、二次侧三相绕组接成星形或三角形时，其首端都应为同名端；一、二次绕组相序要一致。
2.3触发电路的选择和同步
晶闸管的电流容量越大，要求的触发功率越大。对于大中电流容量的晶闸管，为了保证其触发脉冲具有足够的功率，往往采用由晶体管组成的触发电路。本次课程设计的触发电路采用的是锯齿波同步的触发电路，该电路由五个部分组成，分别为同步环节；锯齿波形成及脉冲移相环节；脉冲形成、放大和输出环节；双脉冲形成环节；强触发环节。
选择好触发电路后，就要考虑同步的问题。所谓同步，就是要求触发脉冲和加于晶闸管的电源电压之间必须保持频率一致和相位固定。实现同步的主要方法是通过同步变压器TS的不同联结组别向各触发单元提供不同相位的交流电压，称之为同步信号电压，确保变流装置中各晶闸管能按规定的顺序和时刻获得触发脉冲并有序地工作。通常，同步变压器的联结组别与主电路整流变压器联结组别、主电路形式、负载性质以及采用何种触发电路均有关系。实际上所谓三相触发电路同步定相，就是在主电路整流变压器联结组别、主电路形式、负载提出的所需移相范围以及触发电路均已确定的条件下，如何经过简便的方法来确定同步变压器联结组别并给各触发单元选取相应的同步电压。
由于同步变压器二次电压要分别接到各单元触发电路，而各单元触发电路又均有公共“接地”端点，所以同步变压器的二次侧选择星形联结。由于整流
变压器与同步变压器一次绕组总是接在同一的三相电源上，所以对同步变压器联结组别的确定可以采用简化的电压相量图解方法。
2.4双闭环控制电路的工作原理
图2.1双闭环直流调速系统电路原理图
双闭环直流调速系统电路原理图如图2.1所示，首先是对双闭环控制电路的稳态工作原理的分析，可以根据系统的稳态结构框图来分析，分析稳态工作原理的关键是要了解PI调节器的稳态特征，一般都会存在着两种状况：饱和——输出达到限幅值，不饱和——输出未达到限幅值。当调节器饱和时，输出为恒值，输入量的变化不再影响输出，除非有反向的输入信号使调节器退出饱和；换句话说，饱和的调节器暂时隔断了输入和输出间的联系，相当于使该调节环开环。当调节器不饱和时，PI的作用使输入偏差电压在稳态时总为零。在实际的正常运行时，电流调节器是不会达到饱和状态的。因此，只有转速调节器饱和和不饱和两种情况。
当转速调节器不饱和时，两个调节器都不饱和，稳态时，它们的输入偏差电压都是零。而当转速调节器饱和时，ASR输出达到限幅值，转速外环呈开环状态，转速的变化对系统不再产生影响。双闭环系统变成一个电流无静差的单电流闭环调节系统。在稳态工作点上，转速是由给定电压决定的，ASR的输出量是由负载电流决定的，而控制电压的大小则同时取决于转速和负载电流。PI 调节器的输出量在动态过程中决定于输入量的积分，到达稳态时，输入为零，
输出的稳态值与输入无关，而是由它后面环节的需要决定的。
双闭环调速系统的静特性在负载电流小于I dm时表现为转速无静差，这时，转速负反馈起主要调节作用。当负载电流达到I dm时，对应于转速调节器的饱和输出，这时，电流调节器起主要调节作用，系统表现为电流无静差，得到过电流的自动保护。这就是采用了两个PI调节器分别形成内、外两个闭环的效果。这样的静特性比带电流截止负反馈的单闭环系统静特性好。
双闭环直流调速系统稳态结构图如图2.2所示。对其起动过程的分析，由于在起动过程中转速调节器ASR经历了不饱和、饱和、退饱和三种情况，整个动态过程就分成Ⅰ、Ⅱ、Ⅲ三个阶段。
第Ⅰ阶段（电流上升阶段）。突加给定电压后，经过两个调节器的跟随作用，U c、U d0、I d都跟着上升，但是在I d没有达到负载电流I dL以前，电动机还不能转动。当I d≥I dL后，电动机开始起动。由于机电惯性的作用，转速不会很快增长，因而转速调节器ASR的输入偏差电压仍较大，其输出电压保持限幅值，强迫电枢电流迅速上升。直到电流调节器很快就压制了I d的增长，标志着这一阶段的结束。
第Ⅱ阶段（恒流升速阶段）。这是起动过程中的主要阶段。在这个阶段中，ASR始终是饱和的，转速环相当于开环，系统成为在恒值电流给定下的电流调节系统，基本上保持电流I d恒定，因而系统的加速度恒定，转速呈线性增长，对电流调节系统来说，E是一个线性渐增的扰动量，为了克服它，U d0和U c也必须基本上按线性增长，才能保持I d恒定。
第Ⅲ阶段（转速调节阶段）。当转速上升到给定值时，转速调节器ASR的输入偏差减小到零，但其输出却由于积分作用还维持在限幅值，所以电动机仍在加速，使转速超调。转速超调后，ASR输入偏差电压变负，使它开始退出饱和状态，U i*和I d很快下降。但是，只要I d仍大于负载电流I dL，转速就继续上升。直到I d=I dL时，转矩T e=T L，则dn/dt=0，转速n才到达峰值。此后，电动机开始在负载的阻力下减速，当I d﹤I dL时，直到稳定。
综上所述，双闭环直流调速系统的起动过程有以下三个特点：（1）饱和非线性控制（2）转速超调（3）准时间最优控制。
最后是对其动态抗扰性能的分析，对于调速系统，最重要的动态性能是抗
扰性能。主要是抗负载扰动和抗电网电压扰动的性能。负载扰动作用在电流环
之后，因此只能靠转速调节器ASR 来产生抗负载扰动的作用。
就静特性而言，系统对它们的抗扰效果是一样的。但从动态性能上看，由
于扰动作用点不同，存在着能否及时调节的差别。负载扰动能够比较快地反映
到被调量n 上，从而得到调节，而电网电压扰动的作用电力被调量稍远，调节
作用受到延滞，因此单闭环调速系统抑制电压扰动的性能要差一点。
综上所述，由于增设了电流内环，电压波动可以通过电流反馈得到比较及
时的调节，不必等它影响到转速以后才能反馈回来，抗绕性能大有改善。因此，在双闭环系统中，由电网电压波动引起的转速动态变化会比单闭环系统小得多。
图2.2 双闭环直流调速系统的稳态结构图
3整流装置的设计及其计算
3.1变压器副方电压
为了减小电网与整流装置的相互干扰,使整流主电路与电网隔离,为此需要
配置整流装置。但由于电网电压波动、管子本身的压降以及整流变压器等效内
阻造成的压降等。所以设计时φ2U 应按下式计算:
)
(cos 22min 2n dl T dn I I CU AB U n U U -?+=αφ 式中：dn U 为负载的额定电压，取220V
T U ?为整流元件的正向导通压降，取1V
n 为电流回路所经过的整流元件的个数，桥式电路取2
A 为理想情况下ο0=α时20U U d ，取2.34
B 为实际电压与理想空载电压比，取0.93
min α为最小移相角，取ο10
C 为线路接线方式系数，取0.5
dl U 为变压器阻抗电压比，取0.05
N I I 2为二次侧允许出现的最大电流与额定电流之比，取0.816
所以将数据代入
V U 3.106)
816.005.05.098.0(93.034.2122202=??-???+=φ 3. 2变压器和晶闸管的容量
(1)变压器容量
理想条件下变压器二次容量为
KVA I U I U S N 617.10816.0332222=??==φ
(2)晶闸管容量
晶闸管额定电压应选等于元件实际承受最大峰值电压TM U 的(2～3)倍
V U U U TM Tn 66.30022)3~2(2=??==φ
考虑3倍的过压容量,取V 98.901
晶闸管额定电流:有效值A I I N VT .55.233==
平均值24.1215)57.1()(=≥==N VT AT VT KI I I
考虑(1.5～2))(AT VT I 的过流裕量,取A 28.24
3. 3平波电抗器的电感量
为了使负载电流得到平滑的直流,通常在整流输出端串入带有气隙铁心的电
抗器。电流连续时:)2(11D B d L L L L +-=
式中:mH I U K I U K L N d 45.4724
.23.106693.01.1%521min 211=?=??==φφ mH U I U K L dl rec B B 461.005.088
.443.1069.3%2=??=??=φ
mH L D 8=
所以mH L d 528.38)8461.02(45.471=+?-=
电流断续时:)2(22D B d L L L L +-=
式中:mH I S U f U U L rec i d dm 566.111088
.4405.03.10630014.3246.010233222=?????=???=φφ
π 其中i S 给定的允许电流脉动系数,三相整流电路中,)%10~5(
平波电抗器电感mH L L L d d d 528.38},m ax {21==
平波电抗器电阻为d R =Ω1.0
3.4晶闸管保护电路
(1)晶闸管关断过电压保护
为了避免晶闸管两端在关断过程中出现瞬时反向过电压尖峰波形,最常用
的保护方式是在晶闸管两端并接RC 吸收元件。
选择根据A I AT VT 15)(=查表得：电阻Ω=80R ，电容F C μ15.0= 电阻功率W fCU P m R 08.510)3.1066(15.050106262=????=?=--
(2)交流侧过电压保护
为了避免接通、断开交流侧电源时出现暂态过程而引起的过电压，故采用
阻容吸收电路 电容F U S I C μφφ
075.03
.106310617%46%62220=??=?≥ 电阻Ω=??=??≥K I U S U R dl 22.804.005.035333.1063.2%%3.22022φφ
A fCU I C C 0193.0103.150075.05014.3210266=?????==--π
电阻功率W R I P C R 18.982200193.03)4~3(2
2=??=≥ (3)直流侧过电压保护
直流侧由于是电感性负载,故在某种情况下,会发生浪涌过电压.如电压过
高的话,有可能会造成晶闸管硬开通而损坏。为避免它，故在直流负载两端
并接压敏电阻来保护。
选择根据mA U 1标准电压和通流容量通过查表可得出：
V U U d mA 40422023.123.11=??=??=
通流容量选择KA 5.0，故查表得压敏电阻型号规格为5.044031-MY
(4)过电流保护
造成晶闸管过电流的主要原因是：电网电压波动太大、电动机轴上拖动
的负载超过允许值、电路中管子误导通以及管子击穿短路等。为了避免这
些影响，通常采取快速熔断器来起到过电流的保护作用。快速熔断器接法
有三种，本设计采用接入桥臂与晶闸管串联的方法。
选择根据TM FU AV VT I I I ≥≥)(57.1的计算公式来进行选择
本设计中15)(=AV VT I ，所以查表得型号为50-RLS
(5)电压上升率和电流上升率
避免晶闸管由于正向电压上升率过大,而引起的晶闸管误导通,造成快熔
或晶闸管烧坏。通常限制措施是在每一个晶闸管桥臂中串接一个空芯小电
感（电感量约为20～30μH）。本设计选择H L S μ20=
(6)选择触发电路
主电路变压器选择12-Y 的联结组别 同步变压器一组选择4-Y Y 、另一组选择10-Y 的联结组别
4控制电路的设计
4.1已知参数
直流电动机
,18.0,m in 1000,308,220,60Ω=====a N N N N R r n A I V U Kw P
放大倍数 35=S K
电磁时间常数 s T 012.01=
机电时间常数 s Tm 12.0=
电动机电势常数 r V C e m in/.0196=
电动机机电时间常数 s T m 015.0=
4.2预选参数
（1）调节器输入阻抗 Ω=K R 200
（2）电流反馈系数 A V I U dm im 13.08
.405.18=?==*β （3）转速反馈系数 r V n U N nm min 103.51500
83??===-*α （4）电流反馈滤波时间常数 ms T fi 1=
（5）转速反馈滤波时间常数 ms T fn 5=
（6）电流给定滤波时间常数 ms T T fl oi 1==
（7）转速给定滤波时间常数 ms T T fn on 5==
4.3最佳典型Ⅰ型电流环的计算
（1）简化系统并确定时间常数：略去反电势n C E e =对电流变化的影响。合并
小惯性环节，包括晶闸管延迟和反馈滤波环节。电流环小时间常数之和为：
s T T T s oi i 00267.000167.0001.0=+=+=∑
（2）求出固有部分的传递函数，画出简化后的电流环结构图
固有部分的传递函数为：)
10287.0)(100167.0(178.3)1)(1()(++=++=
s s s T s T R K s W l s s i β
简化后的电流环结构图3.1所示为：
图3.1 简化后的电流环结构图
（3）选择电流调节器结构
根据设计要求%5≤i σ，并保证稳态电流无差，可按典型I 型系统设计电
流调节器。电流环控制对象是双惯性型的，因此可用PI 型电流调节器，其传递函数为s
s K s W i i i ACR ττ)1()(+= 检查对电源电压的抗扰性能：093.00287
.000267.0==∑l i T T ， 参照表后各项指标都是可接受的。
（4）计算电流调节器参数
电流调节器超前时间常数：s T l i 0287.0==τ
电流环开环增益：要求%5≤i σ时，应取5.0=∑i i T K ，因此
127.18700267
.05.05.0-∑===
s T K i I ACR 的比例系数为
693.113.0406363.10287.027.187=???==
βτS i I i K R K K （5）检验近似条件
电流环截止频率：127.187-==s K I ci ω
(A )晶闸管整流装置传递函数的近似条件
ci S s T ω≥=?=-160.19900167.03131 满足近似条件
(B )忽略反电势变化对电流环动态影响的条件
ci l m s T T ω≤=?=-175.570287
.0094.01313 满足近似条件
(C )电流环小时间常数近似处理条件
ci oi S s T T ω≥=??=-19.257001
.000167.0131131 满足近似条件
（6）计算调节器电阻和电容
运算放大器Ω=K R 200，各电阻和电容值为
Ω=Ω?==K K R K R i i 86.3320693.10，取ΩK 34
F K R C i i
i μτ45.8340287.0=Ω
==,取F μ5.8 F K R T C oi oi μ2.020001.0440=Ω
?==，取F μ2.0 4.4最佳典型Ⅱ型速度环的计算
（1）确定时间常数
（A ）电流环等效时间常数s T K i I 00534.000267.0221=?==∑
（B ）转速环小时间常数s T K T on I
n 01034.0005.000534.01=+=+=
∑ （2）选择转速调节器结构
按照设计要求，选用PI 调节器，其传递函数为s s K s W n n n ASR ττ)1()(+=
（3）计算转速调节器参数
按跟随和抗扰动性能都较好的原则，取h=5，则ASR 的超前时间常数为s hT n n 0515.001034.05=?==∑τ
转速开环增益为
2222112201034.0252621-∑=??=+=
s T h h K n N ASR 的比例系数为
1036.1101034
.06363.1103.552094.01358.013.062)1(3=????????=+=-∑n m e n RT h T C h K αβ （4）检验近似条件 转速环截止频率为11
78.570515.01122-=?===s K K n N N cn τωω （A ）电流环传递函数简化条件为
cn i I s T K ω≥==-∑128.8800267
.027.1873131，满足近似条件
（B ）转速环小时间常数近似处理条件为
cn on I s T K ω≥==-15.64005
.027.1873131，满足近似条件 （5）计算调节器电阻和电容
运算放大器Ω=K R 200，各电阻和电容值为
Ω=Ω?==K K R K R n n 072.222201036.110，取ΩK 230
F K R C n n n μτ22.02300515.0=Ω==
，取F μ22.0 F K R T C on on μ120005.0440=Ω
?==
，取F μ1 5系统性能指标的分析计算
5.1静态指标的计算
（A ）典型I 型系统
给定阶跃输入：∞=++==→→)
1001.0)(100167.0(188lim )(lim 00s s s k G K S S P 0=ss e
（B ）典型II 型系统
给定阶跃输入：∞=+++==→→)
10053.0)(1005.0()10515.0(1135lim )(lim 200s s s s k G K S S P 0=sr e
扰动阶跃输入：
s
s s s s s s sE e S n S sn 1)10515.0(3.6)10053.0)(1005.0(272lim )(lim 200?++++-==→→ 0=
0||||=+=sn sr ss e e e
5.2动态跟随指标的计算
（1）电流环可以达到的动态跟随性能指标为%5%3.4<=i σ
s T t i r 0125.07.4==∑
s T t i s 01602.06==∑
（2）空载起动到额定转速的最大超调量%n σ ,在饱和非线性下,以ASR “退饱
和超调”符合系统实际。
%78.811.03277.05.1%2.812)()(2%)(%max max =????=???-???=??=∑**m n N b n b b n T T n n z C C n
n C C λσσ
s T t n r 03.001034.085.285.2=?==∑
s T t n s 1.001034.055.955.9=?==∑
5.3动态抗扰动指标的计算
(1)负载变化20%额定负载时
min
49.2101034.03958.12716.82%20222r T J C I T FK C n m N II b =???=???==∑4069.17max max =??=?II b b
C C C n %6385.1%1002.0|max 2.0=??=N n n n n N
σ s T t n v 09.08.8=?=∑
(2)电网电压波动10%额定值时
（A ）电流环
min 721.6611.0225.02
12r FK C I b =??== 09.2max max =??=?I b b
C C C I %2.51%1001.0|max 1.0=??=N
I i I I N
σ
s T t i V 06.07.21=?=∑
（B ）速度环 min 55.001034.074.1209.2222max 2r T J C I T FK C n m II b =???=????==∑
447.0max max =??=?II b b
C C C n %029.0%100|max =??=N n n n n N
σ s T t n v 09.08.8=?=∑
5.4稳定性指标的分析
典型Ⅰ型系统和典型Ⅱ型系统的开环对数幅频特性图
幅
值
时间
图5.1 典型Ⅰ型系统的开环对数幅频特性图
幅
值
时间
图5.2典型Ⅱ型系统的开环对数幅频特性图
（A）电流环的稳定性
由附图5.1中博德图可以看到，当其幅频特性曲线过0 时，既其转折点所对应相频率特性曲线的点在-180之上，并且仍有一定余量，充分说明该环节稳定。
（B）转速环的稳定性
由附图5.2中博德图可以看到，当其幅频特性曲线过0时，既其转折点所对应相频率特性曲线的点在-180之上，并且仍有一定余量，充分说明该环节稳定。
6 总结
在老师的辛勤指导下，再加上自己的不懈努力，终于按时完成了任务，初步设计了无静差双闭环直流调速系统。
无静差双闭环直流调速系统在国民生产中有着非常广泛和重要的用途，因此本次课程设计相当具有现实意义，而且当中用到了诸多与我们本专业相关的知识。设计过程当中我了解运动控制系统的设计方法、步骤及设计原则；能够学以致用，巩固了书本知识；通过自己动手训练，使自己初步具有设计运动控制系统的能力，培养提高了自己独立工作和创造能力。
这是一次课程设计的基本训练，培养了我查阅书籍、参考资料、产品手册、工具书的能力，上网查寻信息的能力，运用计算机进行工程绘图的能力，编制技术文件的能力等等，从而提高了我解决实际工程技术问题的能力。
由于本人理论知识有限，实践经验不足，设计中难免存在错误与不足之处，欢迎各位老师批评指正，本人定当虚心接受，努力改进。
7 参考文献
[1] 文亚凤.双闭环调速系统工程设计方法的数字仿真.现代电力.2000;17(1):76～81
[2] 陈渝光.电气自动控制原理与系统机械工业出版社2004年9月1日
[3] 赵明.直流调速系统.机械工业出版社.2003
[4] 马国伟.叶平.无刷直流电动机的双闭环调速系统设计.机电产品开发与创新.2004;17(6):6～8
[5] 王果.朱大鹏.直流电机双闭环调速系统的工程设计方法仿真.电机技术.2005;3:23～25
[6] 陈伯时.电力拖动自动控制系统—运动控制系统.北京.机械工业出版社.2005
转速单闭环直流调速系统设计
郑州航空工业管理学院 电力拖动自动控制系统课程设计 07 级电气工程及其自动化专业 0706073 班级 题目转速单闭环的直流拖动系统 姓名 学号 指导教师孙标 二ОО十年月日
电力拖动自动控制系统课程设计 一、设计目的 加深对电力拖动自动控制系统理论知识的理解和对这些理论的实际应用能力，提高对实际问题的分析和解决能力，以达到理论学习的目的,并培养学生应用计算机辅助设计的能力。 二、设计任务 设计一个转速单闭环的直流拖动系统
题目：单闭环不可逆直流调速系统设计 1 技术指标 电动机参数：PN=3KW, n N=1500rpm, UN=220V,IN=17.5A,Ra=1.25 。主回路总电阻R=2.5，电磁时间常数Tl=0.017s，机电时间常数Tm=0.075s。三相桥式整流电路，Ks=40。测速反馈系数=0.07。调速指标：D=30，S=10%。 2 设计要求 （1）闭环系统稳定 （2）在给定和扰动信号作用下，稳态误差为零。 3 设计任务（1）绘制原系统的动态结构图； （2）调节器设计； （3）绘制校正后系统的动态结构图； （4）撰写、打印设计说明书。 4 设计说明书 设计说明书严格按**大学毕业设计格式书写,全部打印.另外,设计说明书应包括以下内容: (1)中文摘要 (2)英文摘要
目录 第一章中文摘要 ································································································ - 1 -第二章英文摘要 ············································································错误!未定义书签。第三章课程设计的目的和意义·············································································· - 1 -1．电力拖动简介 ··························································································· - 1 - 2.课程设计的目的和意义·················································································· - 2 -第四章课程设计内容·························································································· - 2 -第五章方案确定 ································································································ - 3 - 5.1方案比较的论证 ······················································································ - 3 - 5.1.1总体方案的论证比较········································································ - 3 - 5.1.2主电路方案的论证比较····································································· - 4 - 5.1.3控制电路方案的论证比较·································································· - 6 -第六章主电路设计····························································································· - 7 - 6.1主电路工作设备选择 ················································································ - 7 -第七章控制电路设计·························································································· - 8 -第八章结论 ·····································································································- 11 -第九章参考文献 ·······························································································- 11 -
直流电机双闭环调速系统设计.
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊ 目录 1 绪论 (1) 1.1课题研究背景 (1) 1.2研究双闭环直流调速系统的目的和意义 (1) 2 直流电机双闭环调速系统 (3) 2.1直流电动机的起动与调速 (3) 2.2直流调速系统的性能指标 (3) 2.2.1静态性能指标 (3) 2.2.2动态的性能指标 (4) 2.3双闭环直流调速系统的组成 (6) 3 双闭环直流调速系统的设计 (8) 3.1电流调节器的设计 (8) 3.2转速调节器的设计 (10) 3.3闭环动态结构框图设计 (12) 3.4设计实例 (12) 3.4.1设计电流调节器 (13) 3.4.2设计转速调节器 (15) 4.Matlab仿真 (17) 4.1仿真结果分析 (19) 5 结论 (20) 参考文献 (21)
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1 绪论 1.1课题研究背景 直流调速是现代电力拖动自动控制系统中发展较早的技术。就目前而言，直流调速系统仍然是自动调速系统的主要形式，电机自动控制系统广泛应用于机械，钢铁，矿山，冶金，化工，石油，纺织，军工等行业。这些行业中绝大部分生产机械都采用电动机作原动机。有效地控制电机，提高其运行性能，对国民经济具有十分重要的现实意义。 以上等等需要高性能调速的场合得到广泛的应用。然而传统双闭环直流电动机调速系统多数采用结构比较简单、性能相对稳定的常规PID控制技术，在实际的拖动控制系统中，由于电机本身及拖动负载的参数(如转动惯量)并不像模型那样保持不变，而是在某些具体场合会随工况发生改变；与此同时，电机作为被控对象是非线性的，很多拖动负载含有间隙或弹性等非线性的因素。因此被控制对象的参数发生改变或非线性特性，使得线性的常参数的PID控制器往往顾此失彼，不能使得系统在各种工况下都保持与设计时一致的性能指标，常常使控制系统的鲁棒性较差，尤其对模型参数变化范围大且具的非线性环节较强的系统，常规PID调节器就很难满足精度高、响应快的控制指标，往往不能有效克服模型参数变化范围大及非线性因素的影响。 1.2研究双闭环直流调速系统的目的和意义 双闭环直流调速系统是性能很好，应用最广的直流调速系统。采用该系统可获得优良的静、动态调速特性。此系统的控制规律，性能特点和设计方法是各种交、直流电力拖动自动控制系统的重要基础。 20世纪90年代前的大约50年的时间里，直流电动机几乎是唯一的一种能实现高性能拖动控制的电动机，直流电动机的定子磁场和转子磁场相互独立并且正交，为控制提供了便捷的方式，使得电动机具有优良的起动，制动和调速性能。尽管近年来直流电动机不断受到交流电动机及其它电动机的挑战，但至今直流电动机仍然是大多数变速运动控制和闭环位置伺服控制首选。因为它具有良好的线性特性，优异的控制性能，高效率等优点。直流调速仍然是目前最可靠，精度最高的调速方法。 通过对转速、电流双闭环直流调速系统的了解，使我们能够更好的掌握调速系统的基本理论及相关内容，在对其各种性能加深了解的同时，能够发现其缺陷之处，通过对该系统不足之处的完善，可提高该系统的性能，使其能够适用于各种工作场合，提高其使用效率。并以此为基础，再对交流调速系统进行研究，最终掌握各种交、直流调速系统的原理，使之能够应用于国民经济各个
双闭环直流调速系统设计及仿真
双闭环直流调速系统设计及仿真 一转速、电流双闭环控制系统 一般来说，我们总希望在最大电流受限制的情况下，尽量发挥直流电动机的过载能力，使电力拖动控制系统以尽可能大的加速度起动，达到稳态转速后，电流应快速下降，保证输出转矩与负载转矩平衡，进入稳定运行状态[1]。这种理想的起动过程如图1所示。 n n t 图1 转速调节系统理想起动过程 为实现在约束条件快速起动，关键是要有一个使电流保持在最大值的恒流过程。根据反馈控制规律，要控制某个量，就要引入这个量的负反馈。因此很自然地想到要采用电流负反馈控制过程。这里实际提到了两个控制阶段。起动过程中，电动机转速快速上升，而要保持电流恒定，只需电流负反馈；稳定运行过程中，要求转矩保持平衡，需使转速保持恒定，应以转速负反馈为主。如何才能做到使电流、转速两种负反馈在不同的控制阶段发挥作用呢？答案是采用转速、电流双闭环控制系统。如图2所示。 图2 双闭环直流调速控制系统原理图 参考双闭环的结构图和一些电力电子的知识，采用机理分析法可以得到双闭环系统的动态结构图。如图3所示。
图3 双闭环直流调速系统动态结构图 在转速环、电流环的反馈通道和输入端增加了转速滤波、电流滤波和给定滤波环节。因为电流检测信号中常含有交流成分，须加低通滤波，其滤波时间常数按需要而定。滤波环节可以抑制检测信号中的交流分量，但同时也个反馈检测信号带来延迟。所以在给定信号通道中加入一个给定滤波环节，使给定信号与反馈信号同步，并可使设计简化。由测速发电机得到的转速反馈电压含有电机的换向纹波，因此也需要滤波，其时间常数用表示[2]。 二双闭环控制系统起动过程分析 前面已经指出，设置双闭环控制的一个重要目的就是要获得接近于理想的起动过程，因此在分析双闭环调速系统的动态性能时，有必要先探讨它的起动过程。双闭环调速系统突加给定电压由静止状态起动时，转速和电流的过渡过程如图4所示。由于在起动过程中转速调节器ASR 经历了不饱和、饱和、退饱和三个阶段，整个过渡过程也就分为三个阶段，在图中表以Ⅰ、Ⅱ和Ⅲ。 第Ⅰ阶段：0～t1是电流上升阶段。突加给定电压后，通过两个调节器的控制作用，使、、都上升，当后，电动机开始转动。由于机电惯性的作用，转速的增长不会太快，因而ASR的输入偏差电压数值较大并使其输出达到饱和值，强迫电流迅速上升。当时，，电流调节器ACR的作用使不再迅速增加，标志着这一阶段的结束。 在这一阶段中，ASR由不饱和很快达到饱和，而ACR一般应该不饱和，
电流转速双闭环直流调速系统matlab仿真实验Word版
仿真设计报告 内容 学院 专业 班级 学号 学生姓名 指导教师 完成日期年月日 转速、电流双闭环直流调速系统的Simulink仿真设计
一、系统设计目的 直流调速系统具有调速范围广、精度高、动态性能好和易于控制等优点，所以在电气传动中获得了广泛应用。根据直流电动机的工作原理建立了双闭环直流调速系统的数学模型，并详细分析了系统的原理及其静态和动态性能。按照自动控制原理，对双闭环调速系统的设计参数进行分析和计算，利用Simulink 对系统进行了各种参数给定下的仿真，通过仿真获得了参数整定的依据。在理论分析和仿真研究的基础上，设计了一套实验用双闭环直流调速系统。对系统的性能指标进行了实验测试，表明所设计的双闭环调速系统运行稳定可靠，具有较好的静态和动态性能，达到了设计要求。采用MATLAB 软件中的控制工具箱对直流电动机双闭环调速系统进行计算机辅助设计，并用SIMULINK 进行动态数字仿真,同时查看仿真波形,以此验证设计的调速系统是否可行。 二、系统理论分析 2.1 双闭环直流调速系统工作原理 电动机在启动阶段，电动机的实际转速低于给定值,速度调节器的输入端偏差信号，经放大后输出的电压保持为限幅值,速度调节器工作在开环状态,速度调节器的输出电压作为电流给定值送入电流调节器, 此时以最大电流给定值使电流调节器输出移相信号,直流电压迅速上升,电流也随即增大直到最大给定值, 电动机以最大电流恒流加速启动。电动机的最大电流可通过整定速度调节器的输出限幅值来改变。在转速上升到给定转速后, 速度调节器输入端的偏差信号减小到近于零,速度调节器和电流调节器退出饱和状态,闭环调节开始起作用。对负载引起的转速波动,速度调节器输入端偏差信号将随时通过速度调节器、电流调节器修正触发器的移相电压,使整流桥输出的直流电压相应变化,校正和补偿电动机的转速偏差。另外电流调节器的小时间常数, 还能对因电网波动引起的电枢电流的变化进行快速调节,可在电动机转速还未来得及发生改变时,迅速使电流恢复到原来值,从而使速度稳定于某一转速。 2.2 双闭环直流调速系统组成 为实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流。两者实行嵌套连接，如图1所示。把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE 。从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。这就形成转速、电流双闭环调速系统。 图1 转速、电流双闭环直流调速系统 其中：ASR-转速调节器 ACR-电流调节器 TG-测速发电机 TA-电流互感器 UPE-电力电子 变换器 *Un -转速给定电压 Un-转速反馈电压 * Ui -电流给定电压 Ui -电流反馈电压

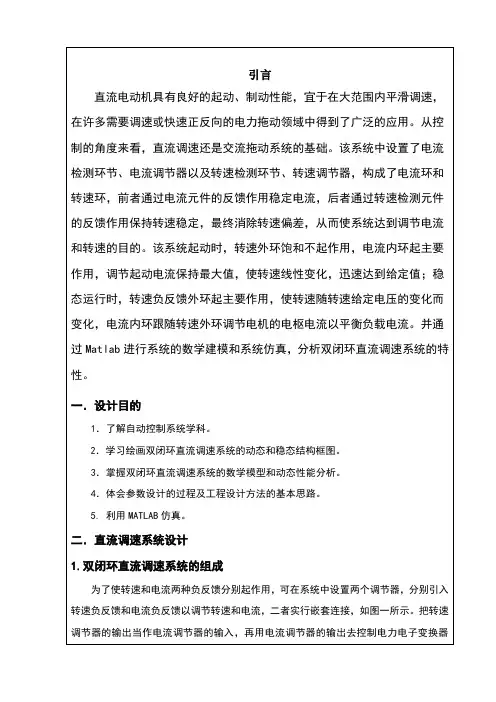

双闭环调速系统课程设计
目录页 第一章绪论 (2) 1-1课题背景，实验目的与实验设备 (2) 1-2国内外研究情况 (3) 第二章双闭环调速系统设计理论 (3) 2-1典型Ⅰ型和典型Ⅱ型系统 (3) 2-2系统的静，动态性能指标 (4) 2-3非典型系统的典型化 (6) 2-4转速调节器和电流调节器的设计 (7) 第三章模型参数测定和模型建立 (9) 3-1系统模型参数测定实验步骤和原理 (9) 3-2模型测定实验的计算分析 (11) 3-3系统模型仿真和误差分析 (18) 第四章工程设计方法设计和整定转速，电流反馈调速系统 (22) 4-1 设计整定的思路 (22) 4-2 电流调节器的整定和电流内环的校正，简化 (23) 4-3转速调节器的整定和转速环的校正，简化 (25) 4-4系统的实际运行整定 (27) 4-5 关于ASR和ACR调节器的进一步探讨…………………………………… 33 第五章设计分析和心得总结 (34)
5-1实验中出现的问题 (34) 5-2实验心得体会 (35) 第六章实验原始数据 (38) 6-1建模测定数据 (38) 6-2 系统调试实验数据 (39) 第一章绪论 1-1课题背景，实验目的与实验设备 转速，电流反馈控制的调速系统是一种动静态特性优良的直流调速系统，它的控制规律是建立在经典控制规律的基础上的，用传递函数建立动态数学模型，并从传递函数模型和开环频域特性去总结其控制规律，用跟随和抗扰两个方面的指标去衡量它的动静态性能。转速，电流反馈控制的调速系统是一种串级系统，所以其整定系统参数的方法也借鉴了一般串级系统的差别，但又有不同于一般串级系统的。 本次实验的主要目的是针对一套调速系统（包括电源，电机，励磁回路等）建立模型并整定出带滤波的电流调节器和转速调节器参数，投入运行。实验正值暑期实践及国际交流周，我们将用两周的时间来完成参数测定实验，系统建模，调节器整定和系统投入运行。 本次实验的实验设备包括：
转速单闭环调速系统设计
目录 第1章概述 (1) 1.1 转速单闭环调速系统设计意义 (1) 1.2 转速单闭环调速系统的设计要求 (1) 第2章原系统的动态结构图及稳定性的分析 (2) 2.1 原系统的工作原理 (2) 2.2 原系统的动态结构图 (3) 2.3 闭环系统的开环放大系数的判断 (3) 2.4 相角稳定裕度γ的判断 (4) 第3章调节器的设计及仿真 (5) 3.1 调节器的选择 (5) 3.2 PI调节器的设计 (5) 3.3 校正后系统的动态结构图 (8) 3.4 系统的仿真结构图及测试结果 (8) 第4章课程设计总结 (9) 参考文献 (1)
转速单闭环调速系统设计 1、概述 1.1 转速单闭环调速系统设计意义 为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(包括单闭环系统和多闭环系统)。对调速指标要求不高的场合，采用单闭环系统，而对调速指标较高的则采用多闭环系统。按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。在单闭环系统中，转速单闭环使用较多。在对调速性能有较高要求的领域常利用直流电动机作动力,但直流电动机开环系统稳态性能不能满足要求,可利用速度负反馈提高稳态精度,而采用比例调节器的负反馈调速系统仍是有静差的,为了消除系统的静差,可用积分调节器代替比例调节器. 反馈控制系统的规律是要想维持系统中的某个物理量基本不变，就引用该量的负 反馈信号去与恒值给定相比较，构成闭环系统。对调速系统来说，若想提高静态指标， 就得提高静特性硬度，也就是希望转速在负载电流变化时或受到扰动时基本不变。要 想维持转速这一物理量不变，最直接和有效的方发就是采用转速负反馈构成转速闭环 调节系统。 1.2 转速单闭环调速系统的设计要求
#直流电机调速系统分析与设计
第一部分并励直流电动机的工作原理 并励直流电机的励磁绕组和电枢绕组相并联，作为并励发电机来说，是电机本身发出来的端电压为励磁绕组供电；作为并励电动机来说，励磁绕组和电枢共用同一电源，从性能上讲和他励直流电动机相同。 导体受力的方向用左手定则确定。这一对电磁力形成了作用于电枢一个力矩，这个力矩在旋转电机里称为电磁转矩，转矩的方向是逆时针方向，企图使电枢逆时针方向转动。如果此电磁转矩能够克服电枢上的阻转矩（例如由摩擦引起的阻转矩以及其它负载转矩），电枢就能按逆时针方向旋转起来。 当电枢转了180°后，导体 cd转到 N极下，导体ab转到S极下时，由于直流电源供给的电流方向不变，仍从电刷 A流入，经导体cd 、ab 后，从电刷B流出。这时导体cd 受力方向变为从右向左，导体ab 受力方向是从左向右，产生的电磁转矩的方向仍为逆时针方向。 因此，电枢一经转动，由于换向器配合电刷对电流的换向作用，直流电流交替地由导体 ab和cd 流入，使线圈边只要处于N 极下，其中通过电流的方向总是由电刷A 流入的方向，而在S 极下时，总是从电刷 B流出的方向。这就保证了每个极下线圈边中的电流始终是一个方向，从而形成一种方向不变的转矩，使电动机能连续地旋转。这就是直流电动机的工作原理。 转速电流双闭环原理 转速、电流双闭环直流调速系统的组成，把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE。 从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。 这就形成了转速、电流双闭环调速系统。 限幅的作用： 转速调节器ASR的输出限幅电压U*im －－电流给定电压的最大值，即限制了最大电流； τ电流调节器ACR的输出限幅电压Ucm －－Uc的最大值，即限制了电力电子变换器的最大输出电压Udm。 第二部分 PID算法的基本原理 PID调节器各校正环节的作用 1、比例环节：即时成比例地反应控制系统的偏差信号e(t)，偏差一旦产生，调节 器立即产生控制作用以减小偏差。 2、积分环节：主要用于消除静差，提高系统的无差度。积分作用的强弱取决于积分 时间常数TI，TI越大，积分作用越弱，反之则越强。 3、微分环节：能反应偏差信号的变化趋势(变化速率)，并能在偏差信号的值变得太 大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减 小调节时间。 下面对控制点所采用的PID控制算法进行说明。
双闭环控制系统设计
双闭环控制系统设计 课程设计报告 电力拖动自动控制系统课程设计 题目：双闭环控制系统设计学生姓名：董长青专业：电气自动化技术专业班级： Z070303 学号： Z07030330 指导教师：姬宣德 日期：2010年03月10日 随着现代工业的发展，在调速领域中，双闭环控制的理念已经得 到了越来越广泛的认同与应用。相对于单闭环系统中不能随心所欲地 控制电流和转矩的动态过程的弱点。双闭环控制则很好的弥补了他的 这一缺陷。 双闭环控制可实现转速和电流两种负反馈的分别作用，从而获得 良好的静，动态性能。其良好的动态性能主要体现在其抗负载扰动以 及抗电网电压扰动之上。正由于双闭环调速的众多优点，所以在此有 必要对其最优化设计进行深入的探讨和研究。本次课程设计目的就是 旨在对双闭环进行最优化的设计。 Summary With the development of modern industry, in the speed area, the concept of dual-loop control has been increasingly widespread recognition and application. Relative to the single closed-loop system can not arbitrarily control the dynamic
process of current and torque weakness. Double closed-loop control is very good to make up for this shortcoming of his. Double-loop speed and current control can achieve the difference of two negative feedback effect, thus get a good static and dynamic performance. The good dynamic performance mainly reflected in its anti-disturbance and anti-grid load over voltage disturbance. Precisely because of the many advantages of Double Closed Loop, so here it is necessary to optimize the design of its depth discussion and study. This course is designed to designed to optimize the double loop design. 一．课程设计设计说明书4 1.1系统性能指标 1.2整流电路4 1.3触发电路的选择和同步5 1.4双闭环控制电路的工作原理6 二. 设计计算书7 2.1整流装置的计算7 2.1.1变压器副方电压7 2.1.2变压器和晶闸管的容量8 2.1.3平波电抗器的电感量8 2.1.4晶闸管保护电路9 2.2 控制电路的计算10
数字化直流电机双闭环调速系统
数字化直流电机双闭调速系统 摘要本文叙述了直流电动机的基本原理和调速原理，介绍了直流电动机开环和双闭环调速系统的组成及静、动态特性，并且根据直流电动机的基本方程建立了调速系统的数学模型，给出了动态结构框图，用工程设计方法设计了直流电动机双闭环调速系统。最后用MATLAB 软件搭建了仿真模型，对调速系统进行了仿真研究。通过对直流电动机双闭环调速系统动态特性的研究与仿真，可以清楚地看到，直流电动机双闭环调速系统具有较好的动态特性，可以在给定调速范围内，实现无静差平滑调速，这为直流电动机调速系统的硬件实验提供了理论依据。 关键词：直流调速；双闭环调速；转速环；电流环；MATLAB 仿真 目录 第1 章绪论 (1) 第2 章课程设计的方案 (2) 2.1 概述 (2) 2.2 方案选择 (2) 2.3 系统组成总体结构 (4) 第3 章硬件设计 (5) 3.1 单片机控制器 (5) 3.2 接口电路 (5)
3.3 D/A 转换电路 (6) 3.4 触发电路 (6) 3.5 三相整流电路 (7) 3.6 电流检测电路 (7) 3.7 A/D 转换电路 (8) 3.8 转速检测电路 (8) 3.9 键盘显示电路 (9) 第4 章软件设计 (11) 4.1 设计要求 (11) 4.2 电流环的设计 (11) 4.3 转速环的设计 (12) 4.4 闭环动态结构框图设计 (12) 4.5 程序设计 (13) 第5 章系统测试与分析/实验数据及分析 (15) 第6 章课程设计总结 (17) 参考文献 (18) 第1章绪论 三十多年来，直流电机调速控制经历了重大的变革。传统的控制系统采用模拟元件，虽在一定程度上满足生产要求，但是因为元件容易老化，在使用中易受外界干扰影响，并且线路复杂、通用性差，控制效果受器件性能、温度等因素的影响，故系统的运行可靠性及标准性得不到保证，甚至出现事故。而如今首先实现了整流器的更新换代，以晶闸管整流装置取代了习用已久的直流发电机电动机组及水银整流装置使直流电气传动完成了一次大的跃进。大功率直流调速系统通常采用三相全控桥式整流电路对电动机进行供电，从而控制电动机的转速。同时，控制电路已经实现高集成化、小型化、高可靠性及低成本。以上技术的应用，使直流调速系统的性能指标大幅提高，应用范围不断扩大。直流调速技术不断发展，走向成熟化、完善化、系列化、标准化，在可逆脉宽调速、高精度的电气传动领域中仍然难以替代。直流调速是指人为地或自动地改变直流电动机的转速,以满足工作机械的要求。从机械特性上看,就是通过改变电动机的参数或外加电压等方法来改变电动机的机械特性,从而改变电动机机械特性和工作特性机械特性的交点,使电动机的稳定运转速度发生变化。直流电动机具有良好的起动、制动性能，宜于在大范围内平滑调速，在轧钢机、矿井卷扬机、挖掘机、高层电梯等需要高性能可控电力拖动领域应用历史悠久。近年来，
单闭环直流调速系统的设计与仿真实验报告
比例积分控制的单闭环直流调速系统仿真 一、实验目的 1．熟练使用MATLAB 下的SIMULINK 仿真软件。 2．通过改变比例系数K P 以及积分时间常数τ的值来研究K P 和τ对比例积分控制的直流调速系统的影响。 二、实验内容 1．调节器的工程设计 2．仿真模型建立 3．系统仿真分析 三、实验要求 建立仿真模型，对参数进行调整，从示波器观察仿真曲线，对比分析参数变化对系统稳定性，快速性等的影响。 四、实验原理 图4-1 带转速反馈的闭环直流调速系统原理图 调速范围和静差率是一对互相制约的性能指标，如果既要提高调速范围，又要降低静差率，唯一的方法采用反馈控制技术，构成转速闭环的控制系统。转速闭环控制可以减小转速降落，降低静差率，扩大调速范围。在直流调速系统中，将转速作为反馈量引进系统，与给定量进行比较，用比较后的偏差值进行系统控制，可以有效的抑制甚至消除扰动造成的影响。 当t=0时突加输入U in 时，由于比例部分的作用，输出量立即响应，突跳到U ex (t )=K P U in ，实现了快速响应；随后U ex (t )按积分规律增长，U ex (t )=K P U in +(t/τ)U in 。在t =t 1时，输入突降为0，U in =0，U ex (t )=(t 1/τ)U in ，使电力电子变换器的稳态输出电压足以克服负载电流压降，实现稳态转速无静差。 五、实验各环节的参数及K P 和1/τ的参数的确定 5.1各环节的参数： 直流电动机：额定电压U N =220V ，额定电流I dN =55A,额定转速n N =1000r/min,电动机电动势系数C e =0.192V ? min/r 。 假定晶闸管整流装置输出电流可逆，装置的放大系数K s =44，滞后时间常数T s =0.00167s 。
三相异步电机闭环调速设计
《控制系统设计》课程设计报告 学院：信息工程学院 姓名： 班级：11自动化 学号： 题目：三相异步电动机闭环调速系统设计与实践指导老师： 完成时间：2014年6月20日
目录 摘要............................................................... I 1概述.. (1) 1.1三相异步电动机的调速方法 (2) 1.2调压调速的简介 (3) 1.3课程设计的要求 (5) 2三相异步电动机调压调速系统的组成 (5) 3三相异步电动机调压调速系统的设计和实现 (8) 3.1三相异步电动机调压调速系统的电路 (8) 3.2闭环调速结构图 (10) 3.3 系统各部分参数的计算 (10) 4三相异步电动机调压调速系统的仿真 (13) 4.1MATLAB仿真的介绍 (13) 4.2电路的建模和参数设置........................ 错误！未定义书签。 4.3异步电机调压调速系统仿真模型................ 错误！未定义书签。 4.4仿真效果图 (17) 总结 (22) 参考文献 (23)
摘要 异步电动机具有结构简单、制造容易、维修工作量小等优点，早期多用于不可拖动。随着电力电子技术的发展，静止式变频器的诞生，异步电动机在可拖动中逐渐得到广泛的应用。实现电机调速有不少方法。研究电机调速，找出符合实际的调速方法能最大限度的节约能源，所以研究调压调速就显得很有必要。异步电机调压调速控制系统是一种比较简单实用的调速系统，该系统具有良好的运行、控制及经济性能，显示出巨大的发展潜力。 本课程设计介绍了异步电动机调压调速系统的几大组成部分，并着重讲述了三相异步电动机(M)、测速发电机(TG)、晶闸管交流调压器(TVC)的简单的工作原理。在了解异步电动机调压调速的基本原理的基础上，设计了异步电动机单闭环调压调速系统的结构原理图。还将调压调速与其他的调速方法相比，所具有的优点以及不足之处。 以转速单闭环调压调速系统为例，电机调速开环控制系统调速范围较小，采用速度作为负反馈的闭环控制系统解决了这个问题,使调速性能得到改善。 最后，经过理论分析建立模型后，基于Matlab语言开发仿真软件，并进行仿真实验，并且对仿真结果进行了一定的分析及改进。 关键词: 调压调速MATLAB三相异步电动机转速调节器
课程设计——单闭环不可逆直流调速系统设计
单闭环不可逆直流调速系统设计 目录 第一章中文摘要 ································································································ - 1 -第二章英文摘要 ··········································································错误！未定义书签。第三章课程设计的目的和意义·············································································· - 1 -1．电力拖动简介 ··························································································· - 1 - 2.课程设计的目的和意义·················································································· - 2 -第四章课程设计内容·························································································· - 2 -第五章方案确定 ································································································ - 3 - 5.1方案比较的论证 ······················································································ - 3 - 5.1.1总体方案的论证比较········································································ - 3 - 5.1.2主电路方案的论证比较····································································· - 4 - 5.1.3控制电路方案的论证比较·································································· - 6 -第六章主电路设计····························································································· - 7 - 6.1主电路工作设备选择 ················································································ - 7 -第七章控制电路设计·························································································· - 8 -第八章结论 ·····································································································- 11 -第九章参考文献 ·······························································································- 11 -
微机原理课程设计—直流电机闭环调速控制系统
实验课题：直流电机调速控制 实验内容： 本实验完成的是一个实现对直流电机转速调节的应用。 编写实验程序，用ADC0809完成模拟信号到数字信号的转换。输入模拟信号有A/D转换单元可调电位器提供的0~5V，将其转换后的数字信号读入累加器，做为控制电机的给定转速。用8255的B口作为直流电机的控制信号输出口，通过对电机转速反馈量的运算，调节控制信号，达到控制电机匀速转动的的作用。并将累加器中给定的转速和当前测量转速显示在屏幕上。再通过LED灯显示出转速的大小变化。 实验目的： （1）学习掌握模/数信号转换的基本原理。 （2）掌握的ADC0809、8255芯片的使用方法。 （3）学习PC系统中扩展简单I/O接口的方法。 （4）了解实现直流电机转速调节的基本方法。 实验要求： 利用微机接口实验系统的硬件资源，运用汇编语言设计实现直流电机的调速控制功能。 基本功能要求：1、利用A/D转换方式实现模拟量给定信号的采样；2、实现PWM方式直流电机速度调节；3、LED灯显示当前直流电机速度状态。 实验设备： （1）硬件要求： PC微机一台、TD-PIT实验系统一套 （2）软件要求：唐都编程软件，tdpit编程软件，“轻松编程”软件 实验原理： 各芯片的功能简介： （1）8255的基本输出接口电路： 并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息，CPU 和接口之间的数据传递总是并行的，即可以同时进行传递8位，16位，32位等。8255可编程外围接口芯片是具有A、B、C三个并行接口，+5V单电源供电，能在以下三种方式下工作：方式0—基本输入/出方式、方式1—选通输入/出方式、方式2—双向选通工作方式。
带电流截止负反馈转速单闭环直流调速系统设计
目录 摘要 (2) 1主电路的设计 (2) 1.1变压器参数的设计与计算 (2) 1.2平波电抗器参数的设计与计算 (3) 1.3晶闸管元件参数的计算 (3) 1.4保护电路的设计 (4) 2反馈调速及控制系统 (4) 2.1闭环调速控制系统 (4) 2.2带电流截止负反馈闭环控制系统 (5) 2.3调节器设定 (8) 2.4控制及驱动电路设计 (9) 3参数计算 (10) 3.1基本参数计算 (10) 3.2电流截止负反馈环节参数计算与设计 (12) 3.3调节器的参数设计与计算 (12) 3.4调节器串联校正设计 (15) 4总电气图 (16) 5心得体会 (18) 参考资料 (18)
带电流截止负反馈转速单闭环直流调速 系统设计 摘要 直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，并且直流调速系统在理论和实践上都比较成熟，是研究其它调速系统的基础。在直流电动机中，带电流截止负反馈直流调速系统应用也最为广泛，其广泛应用于轧钢机、冶金、印刷、金属切割机床等很多领域的自动控制。本次课设就带电流截止负反馈转速单闭环直流调速系统进行参数的设计。 1主电路的设计 1.1变压器参数的设计与计算 变压器副边电压采用如下公式进行计算： ??? ? ?? -+= N sh T d I I CU A nU U U 2min max cos αβ V U C I I U A n V U V U N sh T d 110) 105.05.09848.0(9.034.21 22205 .0105 .0109 .034 .22 1,220222 min max =??-??+==========则取已知αβ 因此变压器的变比近似为：45.3110 3802 1===U U K 一次侧和二次侧电流I 1和I 2的计算 I 1=1.05×287×0.861/3.45=75A I 2=0.861×287=247A
直流电机双闭环系统设计
直流电机双闭环系统设计 院系：机电工程学院 班级：电气自动化一班 姓名： 学号： 1 1 0 2 0 3 0 1 4 2 指导教师： 目录
1引言 2调速系统的性能指标 2.1调速系统的稳态指标 2.2调速系统的动态性能指标 2.3系统结构选择 3数字直流电机调速系统的数字PID控制3.1基于单片机控制的直流电机双闭环调速系统3.2 PID调节器的基本原理 4总结与展望 4.1工作总结 4.2研究展 参考文献 直流电机双闭环系统设计摘要
近年来，自动化控制系统在各行业中得到了广泛的应用和发展，而直流调速系统作为电力拖动系统的主要方式之一，在现代化生产中起着十分重要的作用。随着微电子技术的不断发展，计算机在调速系统中的应用使控制系统得到简化，体积减小，可靠性提高，而且各种经典和智能算法也都分别在调速系统中得到了灵活。 以单片机为控制核心的数字直流调速系统有着许多优点：由于速度给定和测速采用了数字化，能够在很宽的范围内高精度测速，所以扩大了调速的范围，提高了测速控制系统的精度；由于硬件的高度集成化，所以使得零部件数量大大减少；由于很多功能都是由软件实现的，使硬件得以简化，因此故障率小；单片机以数字信号工作，控制方法灵活便捷，抗干扰能力较强。 关键词：直流电动机；调速；双闭环 1引言 按照拖动的电动机的类型来划分，自动调速系统可以分为直流调速系统和交流调速系统两大类。由于直流电动机的电压、电流和磁通的耦合较弱，使直流电动机具有良好的运行性能和控制特性，能够在大范围内平滑调速，启动、制动性能良好，其在20世纪70年代以来一直在高精度，大调速范围的传动领域内占据主导地位。在要求高起、制动转矩，快速响应和较宽速度调节范围的电气传动领域中，采用直流电动机作为调速系统的执行电机。由于直流电动机具有良好的机械特性和调速特性，调速平滑，方便，易于在大范围内进行平滑调速，过载能力较大，能够承受频繁的冲击负载，可
双闭环直流调速系统的设计及其仿真
双闭环直流调速系统 的设计及其仿真 班级：自动化 学号： 姓名：
目录 1 前言?????????????????????????3 1.1 课题研究的意义??????????????????????3 1.2 课题研究的背景??????????????????????3 2 总体设计方案?????????????????????? 3 2.1 MATLAB 仿真软件介绍???????????????????3 2.2 设计目标????????????????????????? 4 2.3 系统理论设计?????????????????????? 5 2.4 仿真实验????????????????????????9 2.5 仿真结果???????????????????????10 3 结论???????????????????????12 4 参考文献???????????????????????13 1 前言 1.1 课题研究的意义 现代运动控制技术以各类电动机为控制对象，以计算机和其他电子装置为控制手段，以电力
电子装置为弱电控制强电的纽带，以自动控制理论和信息处理理论为基础，以计算机数字仿真和计算机辅助设计为研究和开发的工具。直调调速是现代电力拖动自动控制系统中发展较早的技术。就目前而言，直流调速系统仍然是自动调速系统的主要形式，在许多工业部门，如轧钢、矿山采掘、纺织、造纸等需要高性能调速的场合得到广泛的应用。且直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速和快速正反向的电力拖动领域中得到了广泛的应用。由于直流拖动控制系统在理论上和实践上都比较成熟，而且从控制的角度来看，它又是交流拖动控制系统的基础。所以加深直流电机控制原理理解有很重要的意义[1]。 1.2 课题研究的背景 电力电子技术是电机控制技术发展的最重要的助推器, 电力电机技术的迅猛发展
直流电动机双闭环调速系统(1)
直流电动机双闭环调速系统 一、系统发展背景 直流电动机双闭环调速系统是一种当前应用广泛，经济的电力传动系统，在现代化工业生产中已经得到广泛应用，具有良好的起、制动性能和调速性能，易于在大范围内平滑调速，且调速后的效率很高。针对直流电机调速的方法也很多，目前国内外也研究了一些调速的控制器。例如已经用于实际生产的直流电机无级电子调速控制器采用国际先进的IGBT大功率模块器件和独特自行设计的PWM 微电子控制技术，以及节能反馈电路和丰富的保护功能控制电路。适用于无轨机车、矿山井下窄轨机车、磨床、木工机械、服装制作、纺织、造纸印刷等场所。 二、系统原理图 三、系统方块图
四、系统的工作原理分析 总述：分析系统原理图，可知这是一个双闭环调速系统，在双闭环系统中，系统的输出量通过检测装置引向系统的输入端，与系统的输入量进行比较，由于扰动作用使被控参数偏离给定值，从而产生偏差，调节器将此偏差信号进行调节，并输出一标准信号，去控制执行机构的动作。 下面，针对此直流电机双闭环调速系统，对其原理进行具体的分析： 1、双环的构成 直流电机双闭环调速系统同时具有速度反馈和电流反馈，实现了转速和电流两种负反馈的调节。二者之间如图所示实行嵌套模式，从闭环的结构上看，电流调节环属内环，速度调节环属外环，这样就形成了速度，电流双闭环调节系统。 2、电流环 速度调节器的输出作为电流调节器的输入，可控制电路的电流输出经电流互感器形成局部反馈，即电流反馈。其中，电流互感器是电流反馈的检测元件，电流调节器对其输入信号给定量和反馈量进行加法，减法，比例，积分等运算，使其按照某种预定规律运行。 3、速度环 可控硅电路的电压输入加在直流电动机的电枢上，使电动机旋转，电动机输
