WJD加臭技术方案

燃气加臭装置供货选型方案

一、现场条件及对燃气加臭装置的技术要求：

1、购货单位：

2、安装使用地点：

3、现场条件：

燃气种类及组分：天然气

燃气的管道设计压力为： 4.0MPa；

燃气的管道实际压力为：0.75MPa；

燃气的最大小时流量:1180000 m3/日；

4、对燃气加臭装置的技术要求：

设备部分安装场所为爆炸危险环境,属1区(IEC 79-10)，如天然气工艺装置（天然气门站）区内，通风良好的室内；

控制器安装在非防爆区的仪表间（或控制室、值班室内）；

运行数据远传输方式、协议：RS232/485，MODBUS；

加臭量标准按照GB50028-93的有关规定执行；

安装调试后，即可启动运行向燃气管道加入臭剂，使燃气具有典型的臭味，以便及时发现泄漏，防止发生中毒及爆炸事故。

二、编制执行的标准及技术规范：

《城镇燃气设计规范》GB50028

《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257

《城镇燃气输配工程施工及验收规范》CJJ33

《压力容器安全技术监察规程》

《化工企业静电接地设计规程》HG/T20675

《工业自动化仪表工程施工及验收规范》GBJ93

《WJ系列微量控制加药机》Q/GZ·01-2007

二、燃气加臭装置选型：

根据贵公司的技术要求和现场条件，按照“技术先进、安全可靠、使用方便、经济合理”的指导思想，提供符合贵公司技术要求和现场条件的加臭装置如下：

1、产品名称：燃气加臭装置（又名WJ系列微量控制加药机）

2、产品用途：向燃气管道加入臭味剂，使燃气具有典型的臭味，以便及时发

现燃气泄漏，防止发生中毒及爆炸事故。

3、产品型号：WJD-1×2-B1.5/1.6S

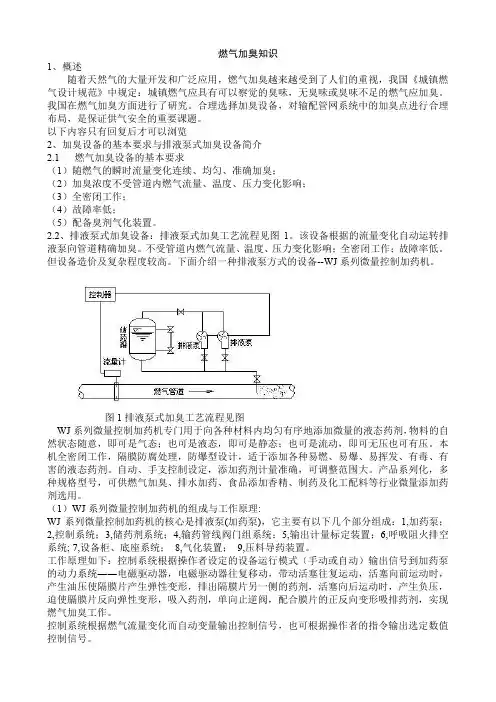

5、加臭工艺流程示意图：

三、产品主要技术性能：

1、产品可同时接收一路4～20mA燃气流量信号,随燃气流量变化,按比例自动连续加臭，保持加臭剂浓度均匀稳定，精确度≤±1%。

2、产品具有自动、手动两种运行模式，自动、手动运行模式任意切换。手动运行指在没有燃气流量信号输入的条件下，由操作人员设定控制系统的运行参数定量加臭。

3、安装在现场的设备部分为整体防爆、隔爆设计，防爆等级满足门站防爆要求。防爆等级：doⅡCT6。

4、配置两台隔膜式柱塞加药泵，运行模式一开一备，臭剂输出的最高工作压力为1.6 MPa，加药泵的单行程臭剂输出量：50～500mg/次，在该范围内可任意调整。单台加药泵的臭剂输出量：1.5L/h。加臭标准按20 mg/ m3，理论计算最大能够满足燃气流量为5万m3/h的燃气加臭运行。在实际应用中应考虑药剂的吸附、燃气传输距离、管线内阻等因素，对理论计算数值进行适当修正，通常修正系数<1.0.

5、配置270L计量储药罐，可储存THT加臭剂200公斤，按20 mg的标准加臭，理论上可供1000万 m3燃气加臭使用。全密闭常压储存加臭剂。

6、控制系统工作电源220V 50Hz AC。系统具有储罐液位、泵的工作状态及瞬时燃气流量显示功能。泵工作状态转换、。

7、配备微型打印机，具有数据定时打印功能，可打印当班累积加臭量及运行数据。

8、控制系统具有输出短路自动保护、出现异常时自动停机同时报警的功能。

9、设备运行数据可通过RS485进行通讯，

10、计量罐具有玻璃管液位显示、计量、标定功能。计量罐为不锈钢制造的常压容器，封头焊接工艺，外表为抛光处理工艺，罐的最大额定工作压力为＜0.1MPa，顶部设有安全阀和真空阀，底部设有排污阀。

11、加臭点配备设计独特的散流式汽化器，具有扩散流体使加臭剂迅速汽化的功能。掺混均匀，无残留臭剂在燃气管线内，并可有效防止堵塞事故发生。12、由于某些加臭剂可能有腐蚀性，设备与THT接触的罐体、管线、阀门部分全部为不锈钢制成，密封材料采用聚四氟乙烯等耐腐蚀材料，具有良好的防腐性能。

13、加臭管线上配备高精度逆止阀，耐高压力、保压持久、耐腐蚀无泄漏。

14、设备配置一套专用气体上料装置，利用氮气瓶或压缩空气，将物料桶中的加臭剂密封自动加入计量罐内。

15、配备不锈钢设备柜，安装简便，安全防腐。

四、产品主要配置和技术规格：

五、设备安装条件：

1、控制器与设备间的供电电缆铺设：用户采购并在设备安装前铺设完毕，电缆规格数量：2根4×1.5mm2，长度按现场实际需要配备；

2、设备基础和意外泄漏收液池由用户在设备安装前修建完毕；

3、建议用户配备足够数量的加臭剂，便于设备安装调试和培训；

4、控制室配备220V 50H AC＞1.0KW供电电源，有条件建议配备稳压器或UPS 不间断电源；

5、加臭点开孔由用户在设备安装前完成，并配备安装DN20 PN1.6法兰球阀，下图为加臭点开孔示意图：

六、燃气加臭设备及加臭剂报价

单位：万元

七、现场设备安装：

1、施工安装本公司负责一次免费设备安装、调试，提供操作、维修人员培

训；

2、设备布置平面示意图：

八、保修和服务：

沈阳光正工业有限公司所生产的WJ系列产品是完全按照Q/GZ·01-2007企业标准和国际相关标准规范的规定进行生产制造，生产过程严格执行ISO9001国际质

量管理体系，企业建立全方位的产品质量管理体系和售后服务制度。设立了专业的产品安装、维修队伍，售后服务人员具有较高的技术水平和良好的职业道德。我公司对贵司的承诺是：

1、设备在出厂前经严格的连续运转检测、保证设备出厂合格率100%；

2、设备执行优惠价格；

3、对用户实行现场一次免费安装、调试，并对需方操作、维修人员进行免费培训；

4、对设备自正式运行起免费保修一年。保修期后，终身维护（终身维护只收工本费）。维修人员根据用户要求，在不超过两个工作日到达维修现场；

5、免费提供技术咨询；

6、我公司提供设备维护所需的仪表和备品配件清单及单价。随机提供的备品配件数量可以满足整个系统连续一年正常运行和维护需要。

沈阳光正工业有限公司坚持以科技为先导，以发展民族工业为已任。以诚信原则对待每一个用户，我们将竭诚为燃气用户提供安全可靠的设备和满意的服务，造福人类，服务社会。

沈阳光正工业有限公司

二O一0年九月七日
