管道支架最大间距汇总
重庆美全置业有限公司
美全?世纪城项目
钢管管道支架的最大间距
塑料管及复合管管道支架的最大间距
铜管垂直或支架的最大间距
管端插入承口的深度
排水塑料管道支吊架最大间距（单位：m）
室内排水和雨水管道安装的允许偏差和检验方法
地下埋设雨水排水管道的最小坡度
卫生器具给水配件的安装高度
卫生器具给水配件安装标高的允许偏差和检验方法
卫生器具排水管道安装的允许偏差及检验方法
连接卫生器具的排水管道管径和最小坡度
采暖管道安装的允许偏差应符合表的规定。
注：D max, D min分别为管子最大外径及最小外径
组对后的散热器平直度允许偏差
散热器支架、托架数量
散热器安装允许偏差和检验方法
管道防腐层种类
室外给水管道的允许偏差和检验方法
铸铁管承插捻口的对口最大间隙
铸铁管承插捻口的环型间隙
+4 -2
橡胶圈接口最大允许偏转角
检验方法：观察和尺量检查。
室外排水管道安装的允许偏差和检验方法
室外供热管道安装的允许偏差和检验方法
锅炉辅助设备基础的允许偏差检验方法
500
12
锅炉安装的允许偏差检验方法
组装链条炉排安装允许偏差和检验方法
项次项目允许偏差（mm）检验方法
往复炉排安装的允许偏差检验方法
锅炉辅助设备安装允许偏差和检验方法
项次项目允许偏差检验方法
连接锅炉及辅助设备的工艺管道安装的允许偏差
工艺管道安装的允许偏差和检验方法
安全阀定压规定
建筑给水排水及采暖
工程分部、分项工程划分
建筑给水排水及采暖工程的分部、子分部分项工程可按附表A划分。附表A建筑给水、排水采暖工程分部、分项工程划分表
I分部工程序号子分部工程分项工程
附表B 检验批质量验收
检验批质量验收表由施工单位项目专业质量检查员填写，监理工程师（建设
建筑给水、排水及采 暖工程
单位项目专业技术负责为）组织施工单位质量（技术）负责为等进行验收，并按附表B填写验收结论。
附录C分项工程质量质量验收
分项工程的质量验收由监理工程师（建设单位项目专业技术负责人）组织施
工单位工项目专业质量（技术）负责人等进行验收，并按附表C填写。
附表C 分项工程质量验收表
附录D子分部工程质量验收
子分部工程质量验收由监理工程师（建设单位项目专业负责人）组织施工单
位项目负责人、专业项目负责人、设计单位项目负责人进行验收，并按附录填表。
附表D
子分部工程质量验收表
附录E建筑给水排水及采暖
（分部）工程质量验收
附表E由施工单位填写，验收结论由监理（建设）单位填写。综合验收结论由参加验收各方共同商定，建设单位填写，填写内容对工程质量是否符合设计和规范要求及总体质量作出评价。
附表E 建筑给水排水及采暖（分部）工程质量验收表
消防管道支架设置的高度和间距
寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行倒角处理。 支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。 支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以1.5～1.8m为宜。层高5m以上，平均设置两个管卡。 对干、立管支架安装定位,应考虑布置美观，管道支架的最大间距应符合下表的要求。 公称直径(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 保温管道2.0 2.5 3.0 3.0 4.0 4.5 6.0 不保温管道3.5 4.0 4.5 5.0 6.0 6.5 8.0 管道支架在梁上安装时，膨胀螺栓位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。 1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。
2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，法兰连接、螺纹连接时的支架间距要比沟槽连接时大。以消防中最常见的沟槽为例：DN65~DN150的支架间距一般在4~4.5米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~3.5米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。 所以喷淋管支架大致估算：150 100 管按5#槽钢间距4.5米，“U”型支架，单个支架用材1.5米计，80 65 50 管按5#角钢间距4.5米，“U”型支架，单个支架用材1.5米计，40 32 25管按4#角钢间距3.5米，“L”型支架，单个支架用材1.2米
热力管道支架间距与安装方式
1、热力管道固定支架的间距: 热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>： 注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行; 热力管道支架及波纹膨胀器 为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定: 一、滑动导向支架: 滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。安装参考图如下：
1、当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5; 2、当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角钢L50X50X6; 3、当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X8 4、当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X10 5、H视管道保温厚度定为:50～150mm; 6、E视管道膨胀量定为:200～300mm;
7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图 8、支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示 9、支架在管道中安装时应严禁在距离支架50mm以内的管道上设置焊口。 10、管架制作安装完后，涂二道防锈底漆，二道面漆； 二、滑动支架： 滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位 移，其对水平摩擦力无严格限制。 1、各材料规格、要求可按照上述滑动导向支架中的规定。 2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。 三、固定支架： 固定支架用于管道不允许有任何位移的的场合;
管道支架的最大间距(大全).docx

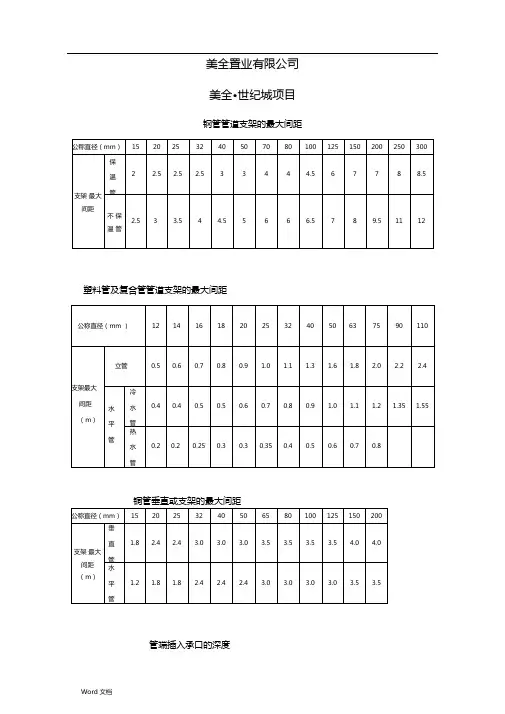

. 美全置业有限公司 美全·世纪城项目 钢管管道支架的最大间距 公称直径（ mm ） 15 20 25 32 40 50 70 80 100 125 150 200 250 300 保 温 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5 支架 管 最大 不 间距 保 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12 温 管 塑料管及复合管管道支架的最大间距 公称直径（ mm ） 12 14 16 18 20 25 32 40 50 63 75 90 110 立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 支架最大 冷 间距 水 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55 （m ） 水 管 平 热 管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8 水 管 铜管垂直或支架的最大间距 公称直径（ mm ） 15 20 25 32 40 50 65 80 100 125 150 200 垂 支架 直 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4.0 4.0 最大 管 间距 水 （ m ） 平 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5 管 管端插入承口的深度
. 公称直 202532405075100125150径（mm ） 插入深 161922263144616980度（mm ） 排水塑料管道支吊架最大间距（单位：m） 管径（mm ）5075110125160立管 1.2 1.5 2.0 2.0 2.0横管0.50.75 1.10 1.30 1.6 室排水和雨水管道安装的允许偏差和检验方法 项允许偏差 项目检验方法次（mm ） 1坐标15 2标高+15横每 1m≯ 1用水准仪 铸铁管 管全长（ 25m 以上）≯25（水平纵管径小于或等尺）、直 于 100mm 1 横尺、拉线3每 1m 方管径大于和尺量检 钢管 100mm 1.5 查 向 弯全长管径小于或等 曲（25m 以于 100mm ≯25
钢管支架间距
钢管管道支架最大间距 公称管径15 20 25 32 40 50 70 80 100 125 150 200 250 300 保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5 不保温管2.5 3 3.25 4 4.5 5 6 6 6.5 7 8 9.5 11 12 薄壁不锈钢管的支吊架间距（M）不得大于下表 公称直径10～15 20～25 32～40 50～65 水平管 1.0 1.5 2.0 2.5 力管 1.5 2.0 2.5 3.0 钢塑复合管采用沟槽连接时，管道支架间距不的大于下表 管径65～100 125～200 250～315 最大支承间距 3.5 4.2 5.0 塑料管，复合管支吊架间距一般不大于下表 管径12 14 16 18 20 25 32 40 50 63 75 90 110 立管0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 水平管0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55 硬聚氯乙烯(PVC-U)管道的支架间距按下表 外径20 25 32 40 50 63 75 90 110 立管 1.0 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.6 横管0.6 0.65 0.7 0.9 1.0 1.2 1.3 1.45 1.6 聚氯丙烯(PP-R)管道的支架间距按下表 外径20 25 32 40 50 63 75 90 110 立管 1.0 1.2 1.5 1.7 1.8 2.0 2.0 2.1 2.5 横管0.65 0.80 0.95 1.10 1.25 1.40 1.50 1.60 1.90 氯化聚氯乙烯管(PVC-C)支吊架间距 公称直径20 25 32 40 50 63 75 90 110 125 140 160 立管 1.0 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.7 3.0 3.4 3.8 横管0.8 0.8 0.85 1.0 1.2 1.4 1.5 1.6 1.7 1.8 2.0 2.0
消防管道支架设置的高度和间距
支架设置的高度和间距，应符合设计要求和的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行处理。 支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以～为宜。层高5m以上，平均设置两个管卡。 对干、立管支架安装定位,应考虑布置美观，的最大间距应符合下表的要求。(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 不 在梁上安装时，位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。
1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。 2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，、时的支架间距要比时大。以消防中最常见的沟槽为例： DN65~DN150的支架间距一般在4~米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。 所以喷淋管支架大致估算：150 100 管按5#槽钢间距米，“U”型支架，单个支架用材米计，80 65 50 管按5#角钢间距米，“U”型支架，单个支架用材米计，40 32 25管按4#角钢间距米，“L”型支架，单个支架用材米
热力管道支架间距与安装方式
1、热力管道固定支架的间距 热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>: 注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行 详细如下：热力管道支架间距与安装方式 热力管道支架及波纹膨胀器 为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定： 一、滑动导向支架： 滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。安装参考图如下：
1、当管道DNc 100时，钢板A=6mm?>; B=8mm厚>;C:角钢L40X40X5; 2、当管道200》D心100时，钢板A=8?10mm厚〉；B=8?10mm厚〉;C:角钢L50X50X6; 3、当管道300》DN>200 时，钢板A=1（?12mm厚〉；B=10 ?12mm厚〉；C:角钢L63X63X8 4、当管道400》DN>300 时，钢板A=1（?12mm厚>;B=12?14mm厚〉;C:角钢L63X63X10 5、H视管道保温厚度定为:50?150mm; 6、E视管道膨胀量定为:200?300mm;
7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2 位移量＜与管架中心距＞; 见附图 8、支架采用焊接制作，其中：管托与管道间满焊＜注意：管托与管架间不许点焊＞级指示 9、支架在管道中安装时应严禁在距离支架50mn以内的管道上设置焊口。 10、管架制作安装完后，涂二道防锈底漆，二道面漆； 二、滑动支架： 滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位 移，其对水平摩擦力无严格限制。 1、各材料规格、要求可按照上述滑动导向支架中的规定。 2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。 三、固定支架： 固定支架用于管道不允许有任何位移的的场合
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距 在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有 着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。管道支架又 被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。 管道支架简介 管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向 支架、滚动支架等。 管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。它作为管道 的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。设置固定点的地 方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与 管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范 1、位置正确，埋设应平整牢固。 2、固定支架与管道接触应紧密，固定影牢固。 3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。 4、无热伸长管道的吊架、吊杆应垂直安装。 5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。 6、固定在建筑结构上的支、吊架不得影响结构的安全。 管道支架安装规范：管道支架安装要点 除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。固定支架必须严格安
装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不 得与管道固定，井应防止外力破坏。 支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑 板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。支架顶面高程允许偏差为-5?Omm，活动支座支承管道 滑托的钢板面的高程允许偏差为-10 —0mm。管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进 行焊接。 具有不同位移量或位移方向不同的管道，当设计无特殊要求时，不得共用同一吊杆或滑 托。 支架上承接滑托的滑动支承板、滑托的滑动平面和导向支架的导向板滑动平面应平整、光滑、接触良好，不得有歪斜和卡涩现象。 固定支架处的固定角板，只允许与管道焊接，切忌与固定支架结构焊接，以防形成“死点”，限制了管道的伸缩，极易发生事故。 管沟敷设时，在距沟口0.5m处应设支（吊）架。无热位移管道滑托、吊架的吊杆应垂直于管道轴线安装；有热位移管道滑托、吊架的吊杆中心应处于与管道位移方向相反的一侧，其位移量应按设计要求进行安装，设计无要求时应为计算位移量的1/2.,弹簧支、吊架的 安装高度应按设计要求进行调整。弹簧的临时固定件，应待管道安装、试压、保温完毕后拆 除。 直埋供热管道和在外力作用下不允许有变形的管道的折点处应按设计的位置和要求设 置固定墩，以保证管道系统的稳定性。当设计未要求时，固定墩的质量应符合如下要求：混 凝土固定墩的强度等级不低于C20 ;钢筋直径不应小于8mm，其间距不应大于250mm ；
