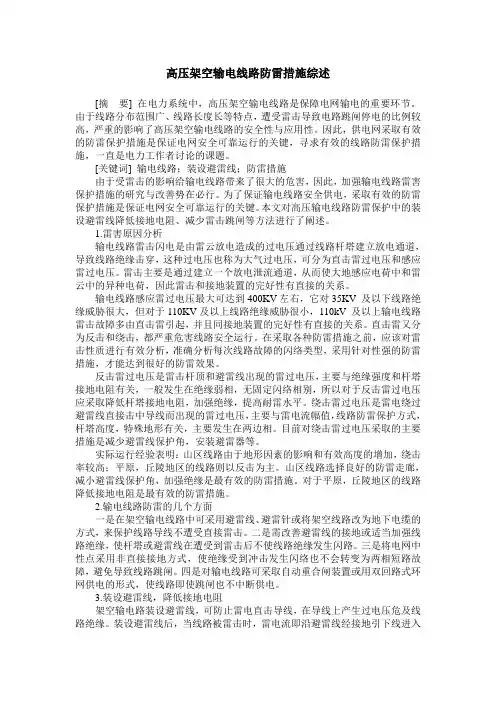

高压架空输电线路防雷措施综述论文
高压架空输电线路防雷措施综述[摘要] 在电力系统中，高压架空输电线路是保障电网输电的重要环节。由于线路分布范围广、线路长度长等特点，遭受雷击导致电路跳闸停电的比例较高，严重的影响了高压架空输电线路的安全性与应用性。因此，供电网采取有效的防雷保护措施是保证电网安全可靠运行的关键，寻求有效的线路防雷保护措施，一直是电力工作者讨论的课题。
[关键词] 输电线路；装设避雷线；防雷措施
由于受雷击的影响给输电线路带来了很大的危害，因此，加强输电线路雷害保护措施的研究与改善势在必行。为了保证输电线路安全供电，采取有效的防雷保护措施是保证电网安全可靠运行的关键。本文对高压输电线路防雷保护中的装设避雷线降低接地电阻、减少雷击跳闸等方法进行了阐述。
1.雷害原因分析
输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。雷击主要是通过建立一个放电泄流通道，从而使大地感应电荷中和雷云中的异种电荷，因此雷击和接地装置的完好性有直接的关系。
输电线路感应雷过电压最大可达到400kv左右，它对35kv 及以下线路绝缘威胁很大，但对于110kv及以上线路绝缘威胁很小，110kv 及以上输电线路雷击故障多由直击雷引起，并且同接地装置
10KV架空线路防雷措施
10kV架空配电线路防雷措施 目前10kV架空配电线路上，现在都已广泛地应用了绝缘导线。可以说，配电网架空导线的绝缘化，已是一项成熟的技术。 但是，绝缘导线在应用过程中，也出现了一些新的问题。其中，最为突出的问题，是遭受雷击时，容易发生断线事故。据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。这两年里雷击断线事故率占76.2%。 以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。 一、雷击断线与跳闸机理 1 电弧放电规律 （1）配电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。 （2）雷电过电压闪络时，瞬间电弧电流很大、但时间很短。 （3）当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。 2 架空绝缘导线断线 当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。 3 架空裸导线的断线率低但跳闸事故频繁 当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。 二、灭弧方法 1 使电弧的弧根拉长熄灭 2 断路器跳闸灭弧 3 使过电压能量释放 三、防止雷击断线与跳闸事故的思路
架空输电线路防雷措施通用范本
内部编号：AN-QP-HT547 版本/ 修改状态：01 / 00 The Production Process Includes Determining The Object Of The Problem And The Scope Of Influence, Analyzing The Problem, Proposing Solutions And Suggestions, Cost Planning And Feasibility Analysis, Implementation, Follow-Up And Interactive Correction, Summary, Etc. 编辑：__________________ 审核：__________________ 单位：__________________ 架空输电线路防雷措施通用范本
架空输电线路防雷措施通用范本 使用指引：本解决方案文件可用于对工作想法的进一步提升，对工作的正常进行起指导性作用，产生流程包括确定问题对象和影响范围，分析问题提出解决问题的办法和建议，成本规划和可行性分析，执行，后期跟进和交互修正，总结等。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。 架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防
10kV架空配电线路防雷措施
10kV架空配电线路防雷措施 摘要：针对10KV架空配电线路常发生雷击断线事故，从而进行防范措施探讨，以求提高10KV 配电网安全运行水平。目前10KV架空配电线路上，现在都已广泛地应用了绝缘导线。可以说，配电网架空导线的绝缘化，已是一项成熟的技术。 但是，绝缘导线在应用过程中，也出现了一些新的问题。其中，最为突出的问题，是遭受雷击时，容易发生断线事故。据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。这两年里雷击断线事故率占76.2%。 以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。 一、雷击断线与跳闸机理 1电弧放电规律 ①电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。 ②雷电过电压闪络时，瞬间电弧电流很大、但时间很短。 ③当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。 2 架空绝缘导线断线 当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。 3 架空裸导线的断线率低但跳闸事故频繁 当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。
架空输电线路的防雷(标准版)
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 架空输电线路的防雷(标准版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
架空输电线路的防雷(标准版) 1架设避雷线 架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线，同时还具有以下作用：①分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；②通过对导线的耦合作用可以减小线路绝缘子的电压；③对导线的屏蔽作用还可以降低导线上的感应过电压。 通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。因此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。 同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。避雷线对边导线的保护角应做得小一些，一般采用20°～30°。220kV
及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。 为了起到保护作用，避雷线应在每基杆塔处接地。在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷线经过一个小间隙对地(杆塔)绝缘起来。雷击时，间隙被击穿，使避雷线接地。 2降低杆塔接地电阻 降低杆塔接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施。规程要求，有避雷线的线路，每基杆塔的工频接地电阻在雷季干燥时不宜超过表1所列数值。 表1有避雷线输电线路杆塔的工频接地电阻 土壤电阻率Ωm100及以下100～500500～10001000～20002000以上 接地电阻Ω1015202530
架空线路的防雷措施
架空线路的防雷措施 架空线路的防雷措施是否得当，直接关系到电网的安全运行与矿井的安全生产。现在我们结合实际了解几种防雷措施： 一、架设避雷线 避雷线主要是防止雷直击导线，它是架空线路最基本的防雷措施。 规程规定:35KV_110KV架空线路，如果未沿全线架设避雷线，则应在1KM_2KM的进线段架设避雷线。 公司现在运行的架空线路最高电压等级是35KV:它们是曲矿线、铜矿线、王坡线、相坡线共四条35KV等级线路，其中曲矿线和铜矿线都是在主焦变电站进线段约1.5KM范围内架设有避雷线。相坡线和王坡线原先也是只在坡北变电站进线段装设有避雷线，但是由于线路雷电活动较强，几乎每年都会发生雷击跳闸事故。严重威胁到了矿井的安全生产，所以在2005年底，将这两条线路在全线补设了避雷线。全线封闭后，到现在已有四年。只在07年王坡线24#铁塔发生了一起雷电绕击事故。（这与24#铁塔在龙山山顶的位置有关）事实证明，全线架设避雷线虽然成本较高，但它防止直击雷的效果还是非常明显的。
二、装设自动重合闸 重合闸的作用是在线路因雷击跳闸后，能在1.5秒的时间内重新自动合一次闸。一般设定只让重合闸一次，如果线路出现的是永久性故障，重合一次合不上，就不再重合了。雷击造成的闪路大多数能在跳闸后自行恢复绝缘，所以重合成功率比较高。由于它能在极短时间内恢复送电，因此对矿井的安全生产有重要意义。咱们的35KV铜矿线就有这套装置。实践证明，合闸成功率接近100%。（但是它不能保护设备绝缘） 三、装设避雷器 公司35kv和6kv线路上都装有避雷器，使用非常广泛。避雷器在正常工作电压下，对地呈绝缘状态；在雷电过电压（不管是直击雷还是感应雷），则呈低电阻状态，对地泄放雷电流，将过电压数值限制在设备绝缘安全值以下，从而有效地保护了被保护电器设备的绝缘免受过电压的损害。 除了这三种，还有采用消弧线圈接地、降低杆塔接地电阻等措施，这里不再讲了。现在我们知道：避雷线是防直击雷的,对导线起屏蔽作用；自动重合闸能在架空线路因雷击跳闸后，缩短事故停电时间，但是它不能保护电气设备的绝缘;避雷器则能有效保护电气设备的绝缘，并且由于它具有成本较低、安装方便、残压低等优点，已成为架空线路不可替代的防雷措施。我们在考虑架空线路的防雷措施时，要充分考
浅谈35kV架空输电线路防雷措施及在实际工程中的应用
浅谈35kV架空输电线路防雷措施及在实际工程中的应用 【摘要】输电线路是传送电能的电力系统中的重要组成部分，本文结合架空输电线路的防雷措施与当地的环境因素，重点分析对新上海庙矿区镇属变电站至某井田煤矿的35kV架空输电线路的防雷设计，工程施工过程中遇到的相关问题及解决办法。 【关键词】35kV输电线路；防雷措施；实际应用 现代社会中，电能是一种最为广泛使用的能源，其应用程度已经成为一个国家发展水平的主要标志之一，随着科学技术和国民经济的发展，对电能的需要量日益剧增，同时对电能质量的要求也越来越高。电力系统中电厂大部分建在动力资源所在地，而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。 根据调研，在国内高压输电线路跳闸事故中，因雷击引起的线路跳闸事故约占总跳闸事故的40%～60%，特别是在地形复杂、土壤电阻率高的多雷地带，跳闸率更高，严重威胁着电网运行的安全。随着电网建设的不断加强，输电电路越来越多，电能质量要求也越来越高。因此，如何切实有效地制定及改善架空输电线路的防雷措施，从而降低线路雷击跳闸率，一直是设计施工和运行维护工作中的重点。 1 防雷的原则 线路防雷保护首先在于抓好基础工作，目前国内外在雷电防护手段上并没有出现根本的变化，很大程度上要依赖传统的技术措施，我们应该结合当地的地貌、地形、气象环境以及土壤状况，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。 2 新上海庙矿区某井田35kV输电线路工程 新上海庙矿区某某井田位于鄂尔多斯高原西侧，毛乌素沙漠西南边缘，地形呈低缓丘陵地貌，地势开阔，起伏不大，地表多为沙土；气候具有冬寒长、夏热短，干旱少雨、蒸发强烈的特点；全年冻土时间为11月至次年3月，冻土最大深度为90cm；据当地气象台（站）记录年平均为40个雷暴日。现因井田生产建设的需要，需建立一条镇属变电站至煤矿工业广场的35kV架空输电线路。 3 雷击跳闸原因分析 架空输电线路雷击跳闸类型主要有绕击跳闸、反击跳闸、感应跳闸。经过统计分析该地区的输电线路跳闸情况，引起线路跳闸雷击形式主要为反击跳闸和感应雷跳闸。
