聚苯硫醚树脂纯化工艺研究
涂料级聚苯硫醚树脂(PPS-ha)
涂料级聚苯硫醚树脂（PPS-ha） 产品特性 本品是我公司生产的聚苯硫醚树脂系列产品之一，具有耐高温、无毒、阻燃、耐辐射、耐化学有机溶剂、电绝缘以及与金属粘接力强等特点，在添加氟塑料后，更有不粘、耐磨等特性。由于其与金属粘接力强，施工时不需喷底漆。 产品用途 由于本品突出的特性，被广泛地用于机械、化工、轻纺、造纸工业及电子电器行业，用于各种导轨、容器、金属模具、食品罐、反应釜、储罐、储槽、管道、电子器件等产品的内外涂层。 产品性能 项目名称PPS-ha 重均分子量Mw,×104≤3.0 多分散系数MwDisstribution / 灰分Ash，% ≤2.5 水分waterabsorption,% ≤0.5 熔点MeltingPoint，℃≥275 熔体流动速率MFR（2.095mm，316℃，5Kg）,g/10min≥1000 拉伸强度Tensilestrength,MPa / 弯曲强度Flexuralstrength,MPa / 弯曲模量Flexuralmodulus,MPa / 悬臂梁缺口冲击强度Impactstrength,kJ/m2/ 阻燃性UL-94Flammability V-0
使用方法 本品适用于悬浮液喷涂、静电喷涂、等离子喷涂和热喷涂等方法加工。 1、配制涂料： 根据涂层的使用环境情况，PPS树脂中加入特殊的添加剂配制成所需的喷涂液。 2、喷涂工艺： 3、塑化时间： 20～30min/,次，最后一次60min。 4、塑化温度： 320～340℃ 包装、运输、储存 本品由内衬塑料薄膜的纸袋包装，12.5公斤/袋，按非危险品运输。 本品应存放在干净、通风、防潮的仓库。
酚醛树脂合成原理
酚醛树脂是由酚类化合物(如苯酚、甲酚、二甲酚、间苯二酚、叔丁酚、双酚A等)与醛类化合物(如甲醛、乙醛、多聚甲醛、糠醛等)在碱性或酸性催化剂作用下，经加成缩聚反应制得的树脂统称为酚醛树脂。酚与醛的反应是比较复杂的，由于苯酚与甲醛的摩尔比，所用催化剂的不同，加成与缩聚反应的速度和生成物也有差异。 一、碱性催化剂的反应 很多无机碱和有机碱都可用作碱性催化剂，常用的有氢氧化钠、氢氧化钡、氢氧化铵、氢氧化钙、乙胺等。1mol(有时高达2.5mol)甲醛在碱性催化剂条件下，加成反应占优势，而缩合反应进行较慢，生成的初期树脂为甲阶酚醛树脂，主要反应历程如下： 1、加成反应(羟甲基化) 苯酚与甲醛首先进行加成反应，生成1~3羟甲基苯酚 2、缩合反应(亚甲基化) 羟甲基酚进一步缩合形成初期树脂或称热固性酚醛树(resols)、甲阶树脂(A-stage resins)、一步树脂。 (1)、苯酚与羟甲基酚进行反应生成二(羟苯基甲烷) (2)、羟甲基酚之间进行反应 (3)、苯酚或羟甲基与二聚体或多聚体进行反应，多聚体之间进行反应。 二、酸性催化剂的反应 酸性催化剂是较强的酸，包括无机酸和有机酸，常用的有盐酸、硫酸、草酸、苯磺酸、石油磺酸、氯代醋酸等。在酸性催化反应中，一般采均用苯酚与甲醛的摩尔比大于1：0.9，生成的羟甲基与酚核的缩合速度远远超过甲醛与苯酚的加成速度，得到的树脂呈线型结构，是可熔的。因此称为热塑性酚醛树脂(novolak)或线型酚醛树脂。反应历程如下： 酸性催化下甲醛被活化亚甲基化反应速度大于羟甲基化反应速度生成线型热塑性酚醛树脂。 (1)、甲醛与水结合可形成亚甲基二醇(HOCH2OH)，在酸性介质中，亚甲基二醇生成羟甲基正离子；(+CH2OH)羟甲基正离子在苯酚的邻位和对位上进行亲电取代反应，生成邻羟甲基苯酚和对羟甲基苯酚
(新)各种塑料特性、成型工艺、用途-聚苯硫醚(PPS)的介绍以及加工特性_
聚苯硫醚（PPS）的介绍以及加工特性 加入时间：2006-5-21 来源：不详 聚苯硫醚，全称为聚亚苯基硫醚，英文名称为Polyphenylene sulfide，简称PPS（以下称聚苯硫醚或称PPS）。PPS的分子结构比较简单，分子主链由苯环和硫原子交替排列，大量的苯环赋予PPS 以刚性，大量的硫醚键又提供柔顺性。分子结构对称，易于结晶，无极性，电性能好，不吸水。 PPS是美国菲利普公司于1971年首先实现工业化生产的，其次为日本的东丽公司，其他一些生产厂家也主要集中在美国和日本，西欧各国现在均不生产PPS。我国的天津合成材料研究所、广州化学试剂二厂、四川自贡化学试剂厂、河北工学院化工系及广州化工研究所等单位曾有少量生产，目前只有自贡和成都的厂家生产，到2000年，世界PPS的产量可达到5万t/ a。PPS的最大需求为日本占33％，北美占32％，西欧占19％，亚太占16％。 PPS的突出性能有：良好的耐热性能，可在180~220℃温度范围内使用；耐腐蚀性接近聚四氟乙烯；电性能优异；机械性能优异；阻燃性能好。 PPS的不足之处有：价格太高，在耐高温塑料中属于低价位，但比通用工程塑料高许多；韧性差，性脆；中粘度不稳定。纯PPS因性能脆而很少单独使用，应用的PPS多为其改性能品种。具体有：40％玻璃纤维增强PPS（R-4），无机填充PPS（R-8），碳纤维增强PPS（G-6）等。PPS的发展速度很快，预计它将成为第六大工程塑料。 聚苯硫醚的特性与应用 一、特性 （1）一般性能： PPS为一种外观白色、高结晶度、硬而脆的聚合物，纯PPS的相对密度为1. 3，但改性后会增大。PPS有吸水率极小，一般只有0.03％左右。PPS的阻燃性好，其氧指数高达44％以上；与其他塑料相比，它在塑料中属于高阻燃材料（纯PVC的氧指数为47％、PS F为30％、PA66为29％、MPPO为28％，PC为25％）。 （2）机械性能：纯PPS的机械性能不高，尤其冲击强度比较低。以玻璃纤维增强后会大幅度提高冲击强度，由27J/m增大到76J/m，增大3倍；拉伸强度由6Mpa增大到137Mpa，增大1倍。PPS的刚性很高，在工程塑料中少见。纯PPS的弯曲模量可达3.8Gpa，无机填充改性后可达到12.6Gpa,增大5倍之多。而以刚性著称的PPO仅为2.55Gpa，PC仅为2.1Gpa。 PPS在负荷下的耐蠕变性好，硬度高；耐磨性高，其1000转时的磨耗量仅为0.04g，填充F4及二硫化钼后还会进一步得到改善；PPS还具有一定的自润性。PPS的机械性能对温度的敏感性能小（3）热学性能： PPS具有优异的热性能，短期可耐260℃，并可在200~240℃下长期使用；其耐热性与PI相当，仅次于F4塑料，这在热固性塑料中也不多见。 （4）电学性能：PPS的电性能十分突出，与其他工程塑料相比，其介电常数和介电损耗角正切值都比较低，并且在较大的频率、温度及温度范围内变化不大；PPS的耐电弧好，可与热固性塑料媲美。PPS常用于电器绝缘材料，其用量可占30％左右。 （5）环境性能：PPS的最大特点之一为耐化学腐蚀性好，其化学稳定性能仅次于F4；PPS对大多酸、酯、酮、醛、酚及脂肪烃、芳香烃、氯代烃等稳定，不耐氯代联苯及氧化性酸、氧化剂、浓硫酸、浓硝酸、王水、过氧化氢及次氯酸钠等。PPS的耐辐射性好。 二、应用范围 （1）汽车工业：PPS用于汽车工业占45％左右，主要用于汽车功能件；如可代替金属制作排
离子交换树脂的制备方法
离子交换树脂的制备方法 离子交换树脂的发展是以缩聚产品开始的，然后出现了加聚产品，在合成离子交换树脂的初期，主要是以缩聚型为主，但是合成的树脂难以成球状并且化学稳定性较差，机械强度不好，在使用过程中常有可溶性物质渗出。现在使用的离子交换树脂几乎都是加聚产品。 一、苯乙烯系离子交换树脂的合成 苯乙烯系离子交换树脂是苯乙烯和二乙烯苯（DVB）在水相中进行悬浮共聚合得到共聚物珠体，然后向共聚体中引入可离子化的基团而合成的。苯乙烯系离子交换树脂的用量占离子交换树脂总用量的95%以上，这是因为苯乙烯单体相对便宜并可大量得到，并且不易因氧化、水解或高温而降解。聚苯乙烯树脂以聚苯乙烯为骨架，与小分子的功能基以化学键的形式结合，因此既保留了原有低分子的各种优良性能，又由于高分子效应可增添新的功能，这使得离子交换树脂的性能大幅度提高，品种成倍地增加，应用范围迅速扩大，大大促进了化工企业、制药工业、环保等行业的发展，对世界经济、政治、军事的发展产生了巨大的影响【1】。 将苯乙烯，二乙烯苯进行悬浮共聚，加入分散稳定剂，在搅拌的条件下可以得到粒度合适，大小均匀的球状共聚体（PS）。稳定剂的性质、搅拌条件、温度等因素对悬浮聚合的影响很大。用难溶性无机物微粉末作悬浮稳定剂时，得到的聚合球粒大小比较均匀，并且在微粉末稳定剂用量相同时，粉末越细，得到的球粒越小。在苯乙烯，二乙烯苯悬浮共聚时加入沉淀剂、良溶剂或线型高聚物等做致孔剂，聚合结束后将致孔剂提取出来，得到多孔性的共聚物【2】（Pst型，称为大孔树脂）。把这种共聚物进一步制成离子交换树脂，发现其离子交换速度加快，机械强度增大，稳定性增强。由于这类树脂其具有与活性炭类似的吸附能力【3】，可以回收吸附质，所以被广泛用于有机物的分离纯化【4】、工业有机废水的处理【5-6】、生化产品【7】等。值得注意的是，在合成大孔共聚物时，为保证孔结构的稳定，交联剂用量比合成凝胶型时要多。王亚宁等【8】以液体石蜡、甲苯和环己酮作致孔剂，采用悬浮聚合合成大孔吸附树脂，研究了单体和致孔剂组成对孔结构的影响。V everka等【9】将大孔型低交联苯乙烯-二乙烯苯（PSt-DVB）共聚物（DVB含量在2 % ~ 8 %之间）在二氯乙烷、硝基苯或其混合溶剂中充分溶胀后，在一定温度及催化剂存在下与交联剂发生后交联反应，制得高比表面积（约1000m2/g）及包含微孔、中孔结构的超高交联聚苯乙烯树脂。 二、丙烯酸系离子交换树脂的合成 1. 丙烯酸系弱酸性阳离子交换树脂的合成 丙烯酸甲酯或甲基丙烯酸甲酯与二乙烯苯进行自由基悬浮共聚合，然后在强酸或强碱条件下使酯基水解，可得到丙烯酸系弱酸性阳离子交换树脂。由丙烯酸甲酯制得的弱酸性阳离子交换树脂有较高的交换容量，因此应由也较广。 2. 丙烯酸系碱性阴离子交换树脂的合成 聚丙烯酸甲酯与多胺反应，形成含有氨基的弱碱性阴离子交换树脂。多乙烯多胺中的任何一个氨基都有可能与酯基反应。一个多乙烯多胺分子中也可能有多于一个的氨基参与反应，结果产生附加交联。由于附加交联的形成，由丙烯酸甲酯与二乙烯苯形成的共聚物与多乙烯多胺反应，仍可形成机械强度高的弱碱性阴离子交换树脂。 三、缩聚型离子交换树脂的合成 1．缩聚型强酸性阳离子交换树脂的合成 可通过两种方法由苯酚、甲醛和硫酸合成缩聚型强酸性阳离子交换树脂。第一种方法为甲醛与苯酚缩聚，然后用硫酸磺化酚醛缩聚物；第二种方法为先合成苯酚磺酸，接着与甲醛缩聚。 第二种方法更可取。具体合成方法是：将硫酸加到苯酚中，在100℃搅拌4h，生成苯
酚醛树脂的制备
酚醛树脂的制备 酚醛树脂的制备受很多因素影响，其中原料摩尔比、催化剂种类和用量、反应温度和投料方式等，对酚醛树脂的反应速度、产物结构和质量都有很大影响。 一、苯酚与甲醛摩尔比的影响 苯酚与甲醛的摩尔比影响历程反应和分子结构，在酸性催化反应中，当甲醛的摩尔比小于苯酚时，不能形成足够的羟甲基，使缩合反应进行到一定程度便停止。在碱性催化反应中，当甲醛摩尔数小于苯酚时，又有部分苯酚以游离状态存在于树脂中，反应不完全。从酚醛树脂较理想的结构考虑，作为热固性树脂苯酚的麻尔数应略小于甲醛的摩尔数。 苯酚与甲醛的摩尔比反应，主要是生成邻甲基酚和对羟甲基酚，其中对羟甲基酚含量居多。苯酚与甲醛的摩尔比为1：2以上时以生成二羟基酚和三羟基酚为主。 苯酚与甲醛的摩尔比不同树脂平均相对分子质量也不相同，摩尔比越大树脂平均相对分子质量越大， 苯酚与甲醛摩尔比同树脂平均相对分子质量的关系
苯酚与甲醛摩尔比1:1.1 1:1.2 1:1.3 1:1.4 1:1.5 1:1.6 1:1.7 树脂平均分子量228 256
291 334 371 437 638 对于不同用途的酚醛树脂,应控制苯酚与甲醛的不同摩尔比,胶合板用的树脂最好是1:(1.4~1.5)，收率高游离酚少；浸渍用的酚醛树脂，摩尔比应为1：(1.1~1.3),树脂平均相对分子质量秒渗透性好作为耐水增强的酚醛树脂要示平均相对分子质量大一些游离酚尽量减少摩尔比一般为1：2.0左右。 苯酚与甲醛的摩尔比亦影响树脂的反应速度和固化时间摩尔比越大即甲醛用量增大树脂反应速度越快固化时间缩短而粘度下降储存稳定性变差。苯酚与甲醛摩托车尔比对树脂物化性质的影响如表。 苯酚与甲醛摩尔比
聚苯硫醚的合成及其应用研究进展

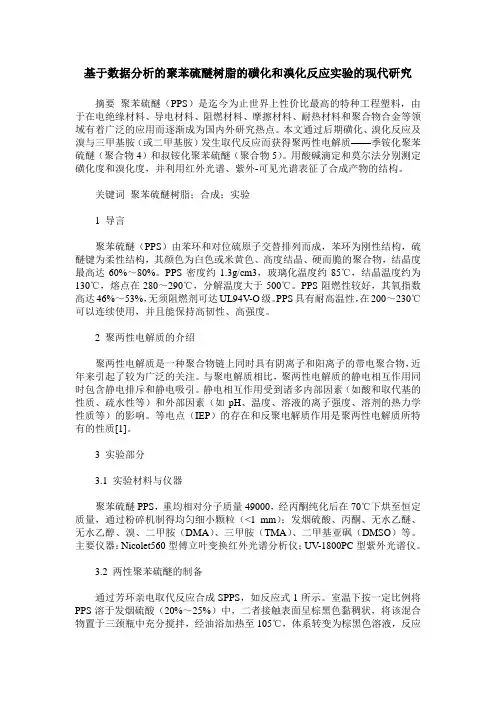

第47卷第19期2019年10月广 州 化 工 Guangzhou Chemical Industry Vol.47No.19Oct.2019 聚苯硫醚的合成及其应用研究进展 李小东,陈 智,巨婷婷 (兰州理工大学技术工程学院,甘肃 兰州 730050) 摘 要:聚苯硫醚(PPS)是一种优异的特种工程塑料,是一种具有优异的耐化学腐蚀性二优良的机械性能二良好的热稳定 性及高性价比的半结晶型高性能热塑性材料,化学工业中应用广泛三对聚苯硫醚(PPS)的几种合成方法进行了综述和对比评价,其中的硫化钠法和硫磺溶液法为目前主要的合成方法三并综述了聚苯硫醚的最新进展和应用,对聚苯硫醚的进一步合成研究的重点和方向提出了建议三 关键词:聚苯硫醚;合成;应用;研究进展 中图分类号:O62 文献标志码:A 文章编号:1001-9677(2019)19-0017-03 第一作者:李小东(1983-),男,硕士研究生,讲师,研究方向为有机化工三 Research Progress on Synthesis and Application of Polyphenylene Sulfide LI Xiao -dong ,CHEN Zhi ,JU Ting -ting (College of Technology and Engineering,Lanzhou University of Technology,Gansu Lanzhou 730050,China)Abstract :Polyphenylene sulfide (PPS)is a kind of excellent special engineering plastic.It is a part -crystalline high performance thermoplastic material,which possesses excellent chemical resistance,good thermal stability,mechanical property and higher price performance.The synthetic methods of polyphenylene sulfide were briefly discussed and compared.The sodium sulfide method and sulfur solution method were the main synthetic methods.The recent advancements and application of PPS were reviewed,and the research priorities and directions of PPS were proposed. Key words :polyphenylene sulfide (PPS);synthesis;application;research progress 聚苯硫醚(PPS)俗称为 塑料黄金”,是属于聚芳硫醚(PAS)中应用广泛且最重要的一个树脂种类,即热塑性树脂[1]三PPS 与聚酰亚胺(PI )二聚芳酯(PAR )二聚醚醚酮(PEEK)二聚砜(PSF)以及液晶聚合物(LCP)一起被称为6大特种工程塑料,同时也是8大宇航材料之一[2]三PPS 由亚苯基环和硫交替连接构成,其为白色或米白色的一种硬而脆的高结晶(可达60%~80%)聚合物,有优异的耐化学腐蚀性二优良的机械性能二良好的热稳定性及高性价比的半结晶型高性能热塑性材料,广泛应用于环保二汽车二电子二机械二化工二制药等等领域三 1 PPS 的合成方法 PPS 最早的合成自1888年就已经出现了,然而到1897年,才由法国的Genvresse 进行弗-克催化法首次提出了聚苯硫醚三直到1948年,Macullum 法的成功对之后的PPS 工业化的合成发展做出了重要的指导意义三而真正意义上的PPS 工业化技术生产直到1967年由美国的菲利浦斯石油公司进行开发的硫化钠法(又称Phillips 法)于1973年全面化才正式实现的[1,3]三 PPS 发展至今开发出来的合成线路有很多,如硫化钠法二硫磺溶液法二Genvresse 法二Macullum 法二硫化氢法二氧化聚合法二非晶质PPS 合成法二二苯基二硫醚的合成等等,但工业上主要采用硫化钠法和硫磺法来进行PPS 的合成三 1.1 硫化钠法 硫化钠法是以无水Na 2S 和p-DCB(对二氯苯)为原料,一 定量的碱金属作为助剂及催化剂,在强极性有机溶剂中以高温高压为反应条件通过缩聚反应制备得到线性高分子量的PPS,反应式如下 : 该方法的反应压力与所选择的强极性有机溶剂有关[4],国内常采用常压法,是以HMPA(六甲基磷酰三胺)为溶剂,在这种条件下无需耐压设备,但该溶剂所含毒性大(存在致癌风险)而且价格昂贵三硫化钠法制备具体工艺过程[5-6]是将Na 2S 和NMP 与少量的NaOH 加入反应釜内,通N 2,加热升温使蒸馏物中的水含量达到所需为止,再加入p-DCB 及补加适量的NMP,安装密封好反应釜,缓慢升温到230~270℃,后恒温反应3~6h三再之后经冷却二分离二洗涤二烘干,即可得到产物PPS三 硫化钠法作为合成生产PPS 使用最为广泛的一种方法,原料易得二产品质量好二产率高,但生产的工艺流程长,原料的精致难度大,而且产品中含有的微量Na 离子和因加热而导致产生的交联变形[7]导致产品的耐湿性二电气特性及成型性能下降三 1.2 硫磺法 硫磺法是国内特有的一种聚苯硫醚的生产方法[8],利用S (硫磺)来替代Na 2S 作为硫源,将S 和p-DCB 及催化剂二助剂
酚醛树脂合成及应用
高分子科学概论课程论文 论文题目：酚醛树脂的合成及应用 学院：化学与材料科学学院 专业：应用化学 班级： 1 班 姓名：涵 学号：20100635 指导老师：董静
酚醛树脂的合成及应用 摘要：酚醛树脂是一种最经典的人工合成树脂，有近百年的使用史。由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。本文主要介绍了酚醛树脂的合成及研究，并简单的阐述了酚醛树脂的应用和未来发展趋势。 关键词：酚醛树脂；合成；应用。 1872年德国化学家拜尔（A. Baeyer)首先合成了酚醛树脂，1907年比利时裔美国人贝克兰提出酚醛树脂加热固化法，使酚醛树脂实现工业化生产，1910年德国柏林建成世界第一家合成酚醛树脂的工厂，开创了人类合成高分子化合物的纪元。由于采用酚、醛的种类、催化剂类别、酚与醛的摩尔比的不同可生产出多种多样的酚醛树脂，它包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂、水溶性酚醛树脂。主要用于生产压塑粉、层压塑料；制造清漆或绝缘、耐腐蚀涂料；制造日用品、装饰品；制造隔音、隔热材料、人造板、铸造、耐火材料等。 酚醛树脂是世界最早人工合成和工业化生产的一类合成树脂，其原料易得，生产工艺简单，综合性能优良，应用非常广泛，因此研究酚醛树脂的制备方法，具有很高的社会意义和经济价值。 近年来科研人员对酚醛树脂本身的脆性和力学性能进行改进，在下游产品应用新工艺，使酚醛树脂基复合材料有了更大的发展。随着电子产业的迅速成长，高纯度及改性酚醛树脂也在半导体封装材料、印制电路基板材料和光刻胶领域发挥着越来越重要的作用。现代酚醛泡沫反应机理和生产工艺的不断创新，使酚醛泡沫材料应用于民用建筑、采矿等新领域。各种改性酚醛树脂作为增粘、增硬、补强材料，也不断地应用于橡胶工艺的改进中。 酚醛树脂的特点 酚醛树脂是一种以酚类化合物与醛类化合物经缩聚而制得的一大类合成树脂。所用酚类化合物主要是苯酚、其他还可以用甲酚、混合酚、壬基酚、辛基酚、二甲酚、腰果酚、芳烷基酚、双酚A或几种酚的混合物的；所用醛类化合物主要
聚苯硫醚PPS的成型加工
聚苯硫醚（PPS）的成型加工 MKPPS 1.结晶性聚合物PPS的玻璃化转变温度为85℃，结晶化的放热峰为127℃,熔点为285℃，注塑成型温度为280~320℃。 2.PPS是结晶性树脂，结晶度的高低影响制品的物理性能。成型收缩率、冲击强度、热变形温度、表面硬度、耐蠕变性、耐热性及耐候性等特性均受PPS树脂的结晶度控制，因此在各种品种的PPS成型时，应适当地控制模具温度，但也不必将PPS 的结晶度提高，即可以按照制品的特性加以控制结晶度，这是使用PPS的优点之一。 3.成型温度较宽，流动性好。 1.制品的设计 由于PPS是结晶性树脂，制品的角及壁厚变化部位将产生应力集中。在这些部位易产生开裂，尺寸变化、冲击强度下降。因此，设计时要注意，制品上角部加R，并尽量使壁厚均匀。在适当的位置添加加强筋，可增加制品的强度，刚性，消除残留应力，提高流动性。 2.钢材的选择和处理
PPS大部分在高温下成型，故模具的材质应以模具温度140~150℃为基准。大量生产制品时所用的模具应选用高熔钢，或SK、SKD，SKH等材料，表面光洁度应控制在10S以下。 3.流道和浇口设计 模具的流道形状宜选用圆形或梯形，同时开设冷料井，对于难免发生熔接痕的制品，在模具的熔接痕发生处可设置溢流区，改变树脂的流动方向以改善熔接痕的强度。 4.成型收缩率 PPS树脂是结晶性树脂，在成型时结晶度随模具温度而变化，因此成型收缩率随模具温度而变化，其流动方向的收缩率与垂直方向的收缩率也有差异，通常流动方向的收缩率为0.1%~0.3%，垂直方向的收缩率为0.4%~0.8%，同时还应考虑退火对尺寸变化的影响。 5.排气槽 如果PPS树脂的制品有气泡使其特性明显下降，而且由于排气不良导致发生烧焦现象，使制品发生部分变色和表面粗糙，因此为了得到良好的制品必须设有排气槽，其深度为0.015~0.02 mm，宽度为2 mm。 6.模具温度的控制 生产用的模具，通常采用电热棒式加热器。为防止模具散热，在模具两外侧加装石棉板隔热板。
阳离子交换树脂制备资料
1前言 1.1离子交换树脂简介 1.1.1科技名词定义 中文名称：阳离子交换树脂 英文名称：cation exchange resin 定义1：离子交换树脂官能团上的离子只能与水中阳离子相互交换的树脂。 所属学科：电力(一级学科) ；热工自动化、电厂化学与金属(二级学科) 定义2：含功能性阴离子基团、可与带阳离子的物质进行交换反应的一类高分子量不溶性多聚体。可用于阳离子交换层析。 所属学科：生物化学与分子生物学(一级学科) ；方法与技术(二级学科） 1.1.2阳离子交换树脂分类 阳离子离子交换树脂一般呈现多孔状或颗粒状，其大小约为0.5~1.0mm，其离子交换能力依其交换能力特征可分： 1. 强酸型阳离子交换树脂：主要含有强酸性的反应基如磺酸基（－SO3H），此离子交换树脂可以交换所有的阳离子。 2.弱酸型阳离子交换树脂：具有较弱的反应基如羧基（－COOH基），此离子
交换树脂仅可交换弱碱中的阳离子如Ca2+、Mg2+，对于强碱中的离子如Na+、K+等无法进行交换。 1.2种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。
实验十 线性酚醛树脂的制备
高 分 子 化 学 实 验 报 告 实验十线性酚醛树脂的制备
线性酚醛树脂的制备 一、实验目的 了解反应物的配比和反应条件对酚醛树脂结构的影响，合成线性酚醛树脂； 进一步掌握不同预聚体的交联方法。 二、实验原理 酚醛树脂是由苯酚和甲醛聚合得到的。强碱催化的聚合产物为甲阶酚醛树脂，甲醛与苯酚摩尔比为1.2-3.0:1。甲醛用36%-50%的水溶液，催化剂为1%-5%的NaOH或Ca(OH)2，在80-95℃加热反应3h。就得到了预聚物。为了防止反应过头和凝胶化，要真空快速脱水。预聚物为固体或液体，分子量一般为500-5000，呈微酸性，其水溶性与分子量和组成有关。交联反应常在180℃下进行，并且交联和预聚物合成的化学反应是相同的。 线性酚醛树脂是甲醛和苯酚以0.75-0.85:1的摩尔比聚合得到的，常以草酸或硫酸作催化剂，加热回流2-4h，聚合反应就可以完成。催化剂的用量为每100份苯酚加1-2份草酸或不足1份的硫酸。由于加入甲醛的量少，只能生成低分子量线性聚合物。反应混合物在高温脱水、冷却后粉碎，混入5%-15%的六亚甲基四胺，加热即迅速发生交联。 酚醛树脂塑料是第一个商品化的人工合成聚合物，具有高强度和尺寸稳定性好、抗冲击、抗蠕变、抗溶剂和耐湿气性能良好等优点。大多数酚醛树脂都需要加填料增强，通用级酚醛树脂常用粘土、矿物质粉和短纤维来增强，工程级酚醛级则要用玻璃纤维、石墨及聚四氟乙烯来增强使用温度可达150℃-170℃。酚醛聚合物可作为粘合剂，应用于胶合板、纤维板和砂轮，还可作为涂料，例如酚醛清漆。含有酚醛树脂的复合材料可以用于航空飞行器，它还可以做成开关、插座及机壳等。
聚苯硫醚的生产现状与生产企业
聚苯硫醚的生产现状与生产企业 3.1 世界聚苯硫醚生产现状 3.1.1 世界聚苯硫醚的生产发展 聚苯硫醚（PPS）在1973年由美国菲利浦（Phillips）石油公司（现Chevron Phillips化学公司）首先实现工业化，在美国德州建成年产2700吨聚苯硫醚生产装置，并以商品名“雷腾”（Ryton）投放市场。得到各产业部门高端用户的青睐。 … 截止2012年，世界聚苯硫醚年总生产能力已达到-万吨左右，远远超过了其它特种工程塑料。目前工业化合成PPS的方法有两种：硫磺熔融法和硫化钠法，硫化钠法为国内外生产厂家使用的主要方法。… 表3.1 全球聚苯硫醚纯树脂主要制造商及产能统计表 由于聚苯硫醚性能优良、用途广泛，全球需求量近20年来一直保持增长势态，从而促使主要生产企业不断扩大生产能力。 表3.2 2006～2012年世界聚苯硫醚产能产量情况表 图3.1 2006～2012年世界聚苯硫醚产能产量走势图 3.1.2 世界聚苯硫醚的生产现状… 表3.3 全球聚苯硫醚纯树脂制造商及产品结构表 在新兴的聚苯硫醚树脂生产商和产品中，以日本吴羽化学工业公司和其推出的Fortron PPS—第二代线性高分子量聚苯硫醚树脂（其复合改性料由日本宝理公司生产、销售）的发展最引人注目。该树脂生产工艺先进，产品质量好，性能优，特别是它全面改善了聚苯硫醚耐冲击性能差、性脆的致命缺点。此外，Fortron PPS 可以直接制造纤维和薄膜，加之树脂本色浅，可制成各种色泽鲜艳的制品，因而成为聚苯硫醚树脂的发展方向并受到广泛欢迎。其生产能力也迅速扩展，与Ryton PPS一道成为聚苯硫醚树脂的两大主要品牌。
线型酚醛树脂的制备
线形酚醛树脂的制备 一、实验目的： 了解反应物的配比和反应条件对酚醛树脂结构的影响，合成线形酚醛树脂； 进一步掌握不同预聚体的交联方法。 二、实验原理： 酚醛树脂是由苯酚和甲醛聚合得到，强碱催化的聚合产物为甲阶酚醛树脂，甲醛与苯酚摩尔比为 1.2~3.0：1。甲醛用36~50%的水溶液，催化剂为1~5%的NaOH或Ca(OH)2，在80~95℃加热反应3h。就得到预聚物。为了防止反应过头和凝胶化，要真空快速脱水。预聚物为固体或液体，分子为一般500~5000，呈微酸性，其水溶性与分子量和组成有关。交联反应常在180℃下进行，并且交联和预聚物合成的化学反应相同的。 线形酚醛树脂是甲醛和苯酚以0.75~0.85：1的摩尔比聚合得到，常以草酸或硫酸作催化剂，加热回流2~4h，聚合反应就可以完成。催化剂的用量为每100份苯酚加1-2份草酸或不足1份的硫酸。由于加入甲醛的量少，只能生成低分子量线形聚合物。反应混合物在高温脱水、冷却后粉碎，混入5%-15%的六亚甲基四胺，加热即迅速交联。 酚醛树脂塑料是第一个商品化人工合成聚合物，具有高强度和尺寸稳定性好、抗冲击、抗蠕变、抗溶剂和耐湿气性能良好等优点。大多数酚醛树脂都需要加填料增强，通用级酚醛树脂常用粘土、矿物质粉和短纤维来增强，工程级酚醛则要用玻璃纤维、石墨及聚四氟乙烯来增强使用温度可达150~170℃.。酚醛聚合物可作为粘合剂，应用于胶合板、纤维板和砂轮，还可作为涂料，例如酚醛清漆。含有酚醛树脂的合材料可以用于航空飞行器，它还可以做成开关、插座机壳等。 本实验在草酸存在下进行苯酚和甲醛聚合，甲醛量相对不足，得到线形酚醛树脂。线形酚醛树脂可作为合成环氧树脂原料。与环氧氯内烷反应获得酚醛多树脂，也可作为环氧树脂的交联剂。 三、化学试剂和仪器： 试剂：苯酚、甲醛水溶液、草酸、六亚甲基四胺； 仪器：三颈瓶、球形冷凝管、机械搅拌器、恒温水浴锅、减压蒸馏装置 四、实验步骤 1、线形酚醛树脂的制备 向装有机械搅拌器、回流冷凝管的温度计的三口瓶中加入18.5g苯酚（0.207mol），13.8g 37%甲醛水溶液（0.169mol），2.5ml蒸馏水（如果使用的甲醛溶液浓度偏低，可按比例减少水的加入量）和0.3g 水合草酸，水浴加热并开动搅拌，反应混合物回流1.5h。加入90ml蒸馏水，搅拌均匀后，冷却至室温，分离出水层。 实验装置改为减压整流装置，剩余部分逐步升温至150℃，同时减压至真空度为66.7kPa-133.3kPa。保持1h左右，除去残留的水分，此时样品一
聚苯硫醚的合成工艺
聚苯硫醚合成工艺 余再宽20090413310089 材料与化工学院材料科学与工程专业 1.引言： 1.1概述： 聚苯硫醚是一种具有优良的特种工程塑料，目前已经从特种工程塑料的第一类发展成为继聚酰胺（PA）、聚碳酸酯（PC）、聚甲醛（POM）、改性醚(MPPO)和热塑性聚对苯二甲酸丁二酯(PBT)之后的第六大通用工程塑料，也是八大宇航材料之一。PPS 作为国家大力支持发展的一种新型材料，PPS 应用前景十分广阔，在很多行业中发展潜力巨大。科技部在“十一五”国家科技攻关计划中，也将其列为重大产业化研发内容。 1.2应用： 1.2.1环保产业PPS 作为一种不可缺少的化工环保新材料，其纤维织物可长期地暴露在酸性环境之中，在高温环境中使用，过滤效率较高，是能耐磨损的少数几种化学纤维之一，用该纤维制成针刺毡带用于造纸工业的烘干上，由PPS 纤维制成的非织造
布过滤织物在93℃的50 %硫酸中具有良好的耐蚀性，强度保持率无显著影响，在93℃、10 %氢氧化钠溶液中放置2 周后，其强度也没有明显的变化，是较为理想的环保型耐热和耐腐蚀材料。 1.2.2汽车工业 在汽车工业，PPS 常用作汽化器、进化器、汽化泵、坐椅基座、水箱水室、排气处理装置零件、连接器、配油器零件、散热器零件、转向拉杆端部支座、车灯反光镜、灯座、刹车零件、离合器零件、温度传感器、转动零件、油泵等，也常用于制作动力制动装置和动力导向系统的旋转式叶片、温度传感器、进气管、汽油泵等。特别是当前随着汽车轻量化和低成本的发展趋势，机械性能好、尺寸精度高、耐高温、耐腐蚀的聚苯硫醚在汽车工业中制作的零件数量越来越多，应用潜力巨大。 1.2.3 纺织行业 PPS 纤维又名聚对苯硫醚纤维，具有优良的纺织加工性能，吸湿率较低，且熔点高于目前工业化生产的其他熔纺纤维，可纺制成线密度为38. 89～44. 44 tex 的单丝。由聚苯硫醚纤维加工成的制品很难燃烧，将其置于火焰中时虽会发生燃烧，但一旦移去火焰，燃烧会立即停止，燃烧时呈黄橙色火焰，并生成微量的黑烟灰，燃烧物不脱落，形成残留焦炭，表现出较低的延燃性和烟密度。其主要用途是这种纤维的针刺非织造布或机织物，可用于热的腐蚀性试剂的高性能工业滤布，其单丝或复丝织物还可用作除雾材料。此外，还可用作干燥机用帆布、缝纫线、各种防护布、耐热衣料、电绝缘材料、电解隔膜、刹车用摩擦片、耐辐射的宇航用布等。 1.2.4 电子电气工业 电子电气是应用聚苯硫醚最早也是最普遍的行业，通常用作各种接插件、线圈管、固态继电器、电动机转筒、马达炭刷、固定座、电容器护罩、磁传感器感应头、接线器、插座、线圈骨架、微调电容器，保险器基座等。聚苯硫醚以其尺寸稳定性好，也常用于制作各种精密仪器仪表零件，如照相机、转速表、齿轮、电子手表、光学读取头、微波炉、复印机、计算机、CD 等的零件。聚苯硫醚也是性能良好的电子封装材料和机械密封材料，在特殊半导体制造过程中取代环氧树脂作为封装材料或用于制作电子工业的特种用纸。 1.2.5 军工国防领域 在船舶、航空航天以及军事方面聚苯硫醚的用途也非常广泛，除在一些常规武器
离子交换树脂的制备方法及为什么聚苯乙烯是最常用的骨架
离子交换树脂的制备方法及为什么聚苯乙烯是最常用的骨架 离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl－)，同时吸附溶液中原来存有的其他阳离子或阴离子。即树脂中的离子与溶液中的离子互相交换，从而将溶液中的离子分离出来。 离子交换树脂利用氢离子交换阳离子，而以氢氧根离子交换阴离子；以包含磺酸根的苯乙烯和二乙烯苯制成的阳离子交换树脂会以氢离子交换碰到的各种阳离子(例如Na+、Ca2+、Al3+)。同样的，以包含季铵盐的苯乙烯制成的阴离子交换树脂会以氢氧根离子交换碰到的各种阴离子(如Cl-)。从阳离子交换树脂释出的氢离子与从阴离子交换树脂释出的氢氧根离子相结合后生成纯水。 离子交换树脂在国内外都有很多制造厂家和很多品种。国内制造厂有数十家，主要的有上海树脂有限公司、南开化工厂、安徽皖东化工有限人司，浙江争光实业股份有限公司、晨光化工研究院树脂厂、江苏色可赛思树脂有限公司等；国外较著名的如美国Rohm & Hass 公司生产的Amberlite系列、Success公司生产Ionresin系列、Dow化学公司的Dowex系列、法国Duolite系列和Asmit系列、日本的Diaion系列，还有Ionac系列、Allassion系列等。树脂的牌号多数由各制造厂或所在国自行规定。国外一些产品用字母C代表阳离子树脂(C为cation的第一个字母)，A代表阴离子树脂(A为Anion的第一个字母)，如Amberlite的IRC和IRA分别为阳树脂和阴树脂，亦分别代表阳树脂和阴树脂。我国化工部规定(HG2-884-76)，离子交换树脂的型号由三位阿拉伯数字组成。第一位数字代表产品的分类：0 代表强酸性，1代表弱酸性，2代表强碱性，3代表弱碱性，4代表螯合性，5代表两性，6代表氧化还原。第二位数字代表不同的骨架结构：0代表苯乙烯系，1代表丙烯酸系，2代表酚醛系，3代表环氧系等。第三位数字为顺序号，用以区别基体、交联基等的差异。此外大孔型树脂在数字前加字母D。因此，D001是大孔强酸性苯乙烯系树脂。 阴阳离子交换树脂可被分别包装在不同的离子交换床中，分成所谓的阴离子交换床和阳离子交换床。也可以将阳离子交换树脂与阴离子交换树脂混在一起，置于同一个离子交换床中。不论是那一种形式，当树脂与水中带电荷的杂质交换完树脂上的氢离子及(或)氢氧根离子，就必须进行“再生”。再生的程序恰与纯化的程序相反，利用氢离子及氢氧根离子进行再生，交换附着在离子交换树脂上的杂质。 阳离子交换树脂大都含有硫酸基（-SO3H）、羧基（-COOH）或苯酚基（-C6H4OH）等酸性基团，其中的氧离子能与溶液中的金属离子或其他阳离子进行交换。例如苯乙烯和二乙烯苯的高聚物经磺化处理得到强酸性阳离子交换树脂，其他结构式可简单表示为R-SO3H，式中R 代表树枝母体，其交换原理为2R-SO3H+Ca2+-(R-SO3)2Ca+2H+，这是硬水软化的原理。 阴离子交换树脂含有季胺基[-N(CH3)3OH]、胺基（-NH2）或亚胺基（-NH2）性基团。它们在水中能生成OH-离子，可与各种阴离子起交换作用，其交换原理为 R-N(CH3)3OH+Cl-R-N(CH3)3Cl+OH- 由于离子交换作用是可逆的，因此用过的离子交换树脂一般用适当浓度的无机酸或碱进行洗涤，可恢复到原状态而重复使用，这一过程称为再生，氧离子交换树脂可用稀盐酸、稀硫酸等溶液淋洗：阴离子交换树脂可用氢氧化钠等溶液处理，进行再生。 聚苯乙烯（PS）包括普通聚苯乙），聚苯乙烯.可发性聚苯乙烯（EPS).高抗冲聚苯乙烯及间规聚苯乙烯（SPS）。聚苯乙烯，简称PS)是一种无色透明的热塑性塑料。通式是[(CH2CHC6H5)n]。具有高于100摄氏度的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等。普通聚苯乙烯树脂为无毒，无臭，无色的透明颗粒，似玻璃状脆性材料，其制品具有极高的透明度，透光率可达90％以上，电绝缘性能好，易着色，
聚苯硫醚.
PPS的特性聚苯硫醚（PPS），全称为聚苯基硫醚。它是一 种综合性能优异的热塑性特种工程塑料，其突出的特点是耐高温， 耐腐蚀和优越的机械性能。 PPS是含硫芳香族聚合物，线型PPS 在350℃以上交联后成热固性塑料，支链型结构PPS為热塑性塑料。 本身具有阻燃性，阻燃性可达到 UL94V-0 级。在制作阻燃产品时 不需加入任何阻燃剂，保持了材料本身的高机械性能。 （一） PPS的性能 （1） PPS为塑性结晶性树脂，其结晶度约为65%，外观为或琥珀色。纯PPS的密度為1.3~1.35g/cm3,但很少单独使用,应用的PPS多为改性品级,如玻璃纤维增强、无机填充和碳纤维增强度，改性后的密度增大为1.60~1.68 g/cm3. （2） PPS具有高强度、高刚性和尺寸稳定性，在高湿条件下刚性也良好，并具有突出的耐疲劳性能和抗蠕变性能：吸水性、吸油性、成型收缩性及线膨胀系数均很小。 （3） PPS的结构中含有硫原子，其含氧指数為46%~53%，在火焰上能燃烧，但不滴落，且离火自熄，有优异的阻燃性能。 （4） PPS的耐热性能优秀，熔点275~291 ℃，PPS Resin热变形温度为135℃(PPS resin )，经玻璃纤维增强后可达到260℃，分解温度为400℃ （5） PPS具有良好的高电阻率和低介电常数，其电绝缘性随温度变化较小，即使在高温、高湿下仍保持良好的电绝缘性能。 （6） PPS具有优异的耐化学稳定性，除了强氧化性酸，如浓硫酸、硝酸和“王水”外，能耐其他酸、碱、塩的腐蚀，且在200℃以下不溶於任何有机溶剂，其耐腐蚀性能几乎与聚四氟乙烯相当。 （7） PPS为惰性物质，口服无毒，但在加工时，若温度超过370℃，PPS会发生少量热分解，产生微量的SO 、COS、CO 、CS 等有害气体。 （二） PPS的模具设计要点 (1). 钢材的选择及处理 PPS是玻纤增强树脂，因此与其它玻纤增强工程塑料一样需要考虑磨损的问题。此外PPS大部分在高温下成型，故模具的材质应以模温140-150°C为基准，考虑模具应大量生产时的寿命问题，选用诸如SK、SKS、SKD、SKH（AISI D-2、A2、420；ASSAB XW-41、XW-10、STAVAX-136）等材料为宜。模具的热硬化处理希望用HRC-60-65整体热硬化处理。表面光泽度在10S以下时对模具的磨损降低有好处。此外，电镀处理可以提高使用寿命，以NYE CARB（镍、硅、碳化物）及无电解镀加工为宜。 2.流道(SPRUE-RUNNER) 流道形状 以圆形、梯形为宜，流道锥度为2°-3°，在流道的下部要设有冷料井(COLD SLUG WELL)。 3.浇口设计(GATE DESIGN) 1)针形(PIN POINT)：最小直径为0.6φ。
聚苯硫醚树脂的反应原理.
聚苯硫醚树脂反应机理 学校名称：华南农业大学 院系名称：材料与能源学院 时间：2017年2月27日
反应原理的研究历程 4-氯苯硫酚钠熔融状态缩聚和在吡啶溶剂中缩聚机理，结合其他相关模拟实验，采用红外、色谱等手段，初步得出4-氯苯硫酚钠的自缩聚反应是苯环上亲核取代。 通过用不同原料来模拟硫化钠法中低聚物的形成，发现反应中有芳香硫基参与反应，提出了一种单电子转移的机理方式，阳离子作活性中间体。 用重氮盐引发4-溴苯硫酚钠在DMSO室温下合成PPS树脂，发现此反应是按阴离子聚合机理进行的。 后来俄国的阿舍对硫化钠和对二氯苯反应的过程产物进行对比，进一步确定了硫化钠法合成PPS的反应是苯环上的SNAr原理，同时也体现了此过程的极性溶剂当用NMP时具有其特殊的作用。 反应原理 芳环上的亲核取代反应很少是一步反应，大多数涉及不同的活性中间体，主要按三种反应机理进行： （1）加成-消除机理（SNAr2机理） （2）SNAr1机理 （3）消除-加成机理（苯炔机理） 若反应采用SNAr1机理进行，则形成中间体芳基正离子，这种离子不是很稳定，特别是当芳环上有吸电子基团如Cl、F等，尤其不稳定，不利于反应进行。若按苯炔机理进行，则同时有对位产物和间位产物的生成。根据产物的红外谱图发现4-氯苯硫酚钠合成聚苯硫醚，并没有间位取代基生成。后来也证实，用硫化钠来制备聚苯硫醚，也没有间位取代基生成。从而说明过渡中间体并没有苯炔形成，缩聚反应是以第一种反应机理即加成-消除机理（SNAr2机理）进行的。
加成-消除机理是亲核试剂首先与芳环加成，生成一种叫迈森海默(Meisenheimer) 络合物的活性中间体，然后从中间体中消去一个取代基而完成反应。反应的定速步骤在多数情况下为第一步，是一个双分子反应，如下式。邻位或对位若有强吸电子基，能使中间体的稳定性增加，有助于反应的进行。 硫化钠与对二氯苯先生成对氯苯硫酚钠，反应式如下：
酚醛树脂的合成
酚醛树脂的合成 酚醛树脂酚醛树脂是由苯酚和甲醛在酸、碱触媒作用下合成的。由于工艺不同可以制成液体酚醛树脂和粉状酚醛树脂两种。1、制造酚醛树脂的原材料（1）苯酚苯酚又称石炭酸，纯白无色针状晶体，在空气中可氧化成浅粉色。分子式 C6H5OH 分子量 94.11 比重 1.0545g/cm3 熔点40.8℃ 沸点182℃ 苯酚能溶于热水，溶于酒精，碱等。有弱酸性，易渗入皮肤，引起过敏现象。将2%左右的苯酚肥皂水溶液用于消毒，医用名称“来苏儿”。表1 制造酚醛树脂用的苯酚的技术条件名称苯酚（又名石炭酸）分子式 C6H5OH 外观有特殊气味的无色结晶，在空气中显粉红色酸碱性呈弱酸性含量要求苯酚含量96% （2）甲醛甲醛为无色气体，用于制造酚醛树脂的是甲醛的水溶液。甲醛分子式 HCHO 分子量 30.03 气体比重 1.067 即比空气略重液体比重（-20℃）0.815 熔点 -92℃ 沸点 -21℃ 甲醛溶于水和酒精，40%的水溶液医学上称“福尔马林”，做防腐剂使用。长期存放的甲醛易聚合沉淀出白色块状物，加入8-12%的甲醇（CH3OH）可防聚合。甲醛具有强烈的刺激性气味，能刺激眼睛和呼吸道粘膜，并引起皮肤过敏现象。甲醛的技术条件见表2表2 甲醛的技术条件名称甲醛（水溶液）分子式 HCHO 分子量 30.03 溶解性能溶于水，最大浓度可达50% 使用要求甲醛含量 >34%，沉淀物<1% （3）催化剂① 碱性催化剂氢氧化钠、氢氧化钡、氢氧化铵等都可以做合成酚醛树脂的催化剂生成液体酚醛树脂。磨料磨具行业用的液体酚醛树脂通常是用氢氧化铵作催化剂，因氢氧化铵属于弱碱性。对不耐碱地酚醛树脂影响不大。残留部分在硬化加热时大部分挥发掉了，所以用氢氧化铵作催化剂的酚醛树脂具有较高的强度，耐水性较好。氢氧化钡也是较好的催化剂；而氢氧化钠是一种强碱，残留在磨具的结合剂中对磨具有破坏作用，因此在磨具制造中很少使用氢氧化钠作催化剂的酚醛树脂。苯酚与甲醛生成树脂的反应速度随催化剂的用量增多而加快，但是反应太快则不易控制，通常氢氧化铵的水溶液用量为苯酚的3-6%。作为催化剂的氢氧化铵含量不小于17%，比重为0.88-0.92 g/cm3。②酸性催化剂生产粉状的酚醛树脂通常使用盐酸作催化剂。盐酸是氯化氢的水溶液。工业盐酸的氯化氢含量为25-40%，比重为 1.12-1.20。用量以苯酚为100%计，盐酸加入量，以纯HCl计为0.1-0.3%。残留在树脂中的盐酸在硬化加热过程中几乎全部挥发掉，对树脂性能没有明显影响。
