镀铬与镀硬铬有什么区别

镀铬是泛指电镀铬

镀铬有两种的，一种是装饰铬，一种是硬铬。

镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。

优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸（如12楼所说的修补，当然了，这是优点，也是个缺点，所以要镀铬的零件都要放余量了）。优点五，表面比较美观。等等

缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高。等等

镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等

镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。

根据其目的来判断要镀那种铬

请问高手们影响硬铬硬度的因素主要有那些？？？？一般有些什么办法可以提高镀层的硬度？为什么我在硬铬槽加了点硫酸后硬度反而降低了？

请高手们赐教！！不胜感激！！！！！！！！！！！！！

1. 铬酐浓度和硬度的关系

在其它工艺条件相同的时候，铬酐浓度低时硬度高。但浓度低，镀液变化快，不稳定。

2. 硫酸含量和硬度的关系

在正常的镀铬工艺规范中。铬酐与硫酸的比值应该保持在100：1。在其它浓度不变时，提高硫酸含量，铬层的硬度也相应增高。但在二者比值为100：1.4，再提高硫酸含量硬度值又会下降。

3. 电流密度和硬度的关系

在正常温度下，铬层硬度随着电流密度的增加而提高。当电流密度达到一定极限时硬度趋向稳定。

4. 镀铬液稳定和硬度的关系

在较高温度（65～75℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度高15～20％；在较低温度（35～45℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度没有多大差别。

5. 镀铬层厚度与硬度的关系

一般硬铬镀层硬度是随厚度提高而提高的，硬度的最高值在0.2㎜左右。以后，即使在提高厚度，硬度也不会再增加。

6. 铬镀层随着受热温度的提高，硬度显著下降。

镀铬

镀装饰铬常见故障及纠正方法

镀硬铬

镀铬属于发展较晚的工艺，虽然早在1854年就有人从三价格槽液中镀得金属铬，1856年又发明从三价格槽液中镀铬的工艺

，但是直到本世纪20年代，镀铬工艺才在国外得到广泛应用。

镀铬工艺传到我国比较晚，有关镀铬知识的介绍和应用的记载大都是在30年代初期。我国对金属铬元素的介绍和命名直到

19世纪60年代才开始进行。

我国古代字典中虽然收有“铬”这一单字，但并不具有金属铬的含义。古代字典中“合”的含义有二：A 剔发；B古代兵器

名（相似于钩）。用“铬”字代表元素Cr，是利用现成汉字，而给予新的含义。

1865年出版的《格物入门》里已经收有化学元素r符号，但没有汉语译名，也没有写出英文名。以后我过学者在翻译外国化

学书籍时，曾试图用下列各种汉字代表Cr。

1870年广州的何了然在《化学初阶》中定名为鏴，1873年北京同文馆的《化学指南》中定名为隶，1910年广州的《广东劝

业报》上定名为“格罗谟。”

1972年，我过的化学先驱者徐寿在编译的《化学鉴原》中定名为“铬”这一规定在当时的科技界所接受。但是用鏴表示

Cr元素，在我国华南地区也应用过一段时间。直到本世纪初，广州出版的各种报刊中仍然用鏴字，如广州《实业报》第九

期（1810年）就有《鏴养制法》一文，所谓鏴氧就是氧化铬。在第十期还发表《电气镀鏴法》一文（1908年）所谓镀鏴就

是镀铬。

在现代汉语中，铬字的古义已经消失。在《新华字典》，《现代汉语词典》里。铬专门用于表示金属元素Cr，注音为ge。

而在古汉语中铬字有两个读音：luo和ge。从徐寿的化学元素命名原则和现代字典的规定，铬应当读ge（音同格）。有趣的

是在电镀行业中大部分人都将镀铬读为读luo（音同落）

早期镀铬文献

由于镀铬属于晚期的工艺，在我国早期电镀书籍《电气镀金》，《镀金》等书中，不见有镀铬的介绍。在19世纪后期出版

的“西学”书籍中也不见有镀铬的记载。

我国最早介绍镀铬的文献是广州出版的《实业报》。该报第十期上有《电气镀铬法》一文，发表与光绪34年5月12日（

1908年6月10日）。由于镀铬在国外尚处于试验阶段，因此我国在1908年前还不可能有镀铬的应用。

当20年代镀铬在国外普遍应用后，进口产品不少采用镀铬，我国才知道这一新工艺。当时从广州，上海进口的洋货，如钟

表，水箱，灯罩，“多见有镀铬者”。尤其是进口的电筒，包括简体和反光罩，“亦用镀铬代镀镍，”“镀铬表面坚滑鲜

明，现银光色亮，较胜于镀镍，”直接对我国电筒业产生威胁。为了与外货抗衡，国货不得不迎头赶上，迫使我过电镀界

开发这项新工艺。（括弧内文字为当时报刊语句）

30年代时，镀铬在我国电镀业中已占有重要位置，但是关于镀铬的理论知识则很贫乏，只有极少数文章涉及镀铬

早期应用镀铬的城市

1931年，英商在天津开办的华北电镀公司，在电镀工种中已包括镀铬，这是我国最早应用镀铬的记录。上海应用镀铬也开

始与30年代初期，据上海电镀前辈的会议，上海诚錩电镀厂在1931年已应用镀铬。其中如中南电镀厂，外商的通用电镀厂

，罗时电镀厂等，也属于应用最早的电镀厂。这些厂镀铬设备多来自国外。

30年代镀铬论著

液压启闭机活塞杆镀铬层非正常失效分析

任中伟路芳亭

（中国三峡总公司金结检测中心，湖北省宜昌443133）

本文所讲的非正常失效主要是指活塞杆在使用—年内即产生锈蚀及镀铬层的破坏。

我们发现，在同一工程中泄洪深孔油缸的活塞杆很快锈蚀了，可相同直径、长度还稍长的导流底孔的活塞杆却没有锈蚀，所以对这种活塞杆很决失效的真正原因应作深入的探讨。

1 镀铬层的正常失效

(1)由针孔及孔隙造成的锈蚀。镀双层铬(先镀乳白铬后镀硬铬)不可避免地会出现孔隙，使用时，水气通过针孔从孔隙到达母材，时间长了就逐渐锈蚀，锈蚀面积大了、严重了就进一步造成镀铬层剥落，这种失效在褪镀后蚀坑边缘是圆滑的。

(2)磨损造成的镀层减薄，当镀层全部被磨损就会产生锈蚀。

2 近期所见镀铬层的几种非正常失效

(1)锈蚀部位在褪镀后蚀坑边缘是非圆形的(有折角)或出现裂纹或出现麻丝状其尾部是尖的，电镀专家认为这都是比较典型的由内部应力造成的失效。

(2)活塞杆涂有油脂的外仲部位在油脂层未损坏悄况下不到一个月的时间就锈蚀了。

(3)在对返修的活塞杆进行褪镀前检测时．用蓝点法(贴滤纸法)测试孔隙木测出蓝点，而褪镀后发现该处有裂纹或蚀坑。

(4)褪镀后经加工的表面还有疏松，有的经油浸后留有油迹（擦不掉但用砂布能擦掉）凡留有油迹的地方必有灰点等缺陷。

3 镀铬层非正常失效的原因

3.1 对材质抗拉强度大的大型活塞杆，未进行镀前消应和镀后去氢是非正常失效的原因之一

GBll379—89《金属覆盖层工程用铬电镀层》及GB/T12611-90《金属零件镀覆前质量控制技术要求》标准规定凡钢件的抗拉强度大于1050MPa的都要镀前消除加工应力并在镀后去氢，因此，有的教授认为凡是抗拉强度达到800MPa(已属于高强钢)的就要去氢。对40Cr活塞杆只规定抗拉强度大于

530MPa而没规定上限是不够的，至少要限制上限在800MPa以下。非正常失效活塞杆多数达到

800-900MPa，有的已超过900MPa。

对于大件(可认为直径大于300，长度大于12m的应属于大件)尽管抗拉强度未达到800MPa，专家认为也应镀前消应镀后去氢。

前面谈到的导流底孔活塞杆可能就是因为镀前采取停置(7D)时效消应和镀后又进行厂去氢才至今未锈蚀(泄洪深孔活塞杆却未进行镀前消应和镀后去氢)。

关于镀前小消应及镀后不去氢的坏处，有些专家分析认为。镀铬时20%的电流用在镀铬上，20%的电流用在还原六价铬上，而60%的电流用于析氢。电镀时必然会折出镀液中的氢，析出的氢一部分进入人气，也有一部分进入母材中，如果未及时地将进入到母材中的氢驱除掉．就会在以后的加工过程中或安装中或使用中产生氢脆裂纹，这些裂纹将破坏镀层的结合力造成镀层剥落。因此，去氢应在镀后3h，内及时进行。

电镀前，机械加工会对像40Cr这样的对应力敏感的材质产生加工应力，故也要进行消应处理，有应力存在就可能随时释放出来影响镀铬质量。

也有专家指出，GBll379-89标准中表2横向第三栏“仅用于未喷丸工件减少氧脆和恢复疲劳强度而进行的热处理”就是指的抗拉强度小于1050MPa的大件及40Cr这样的母材的左氢要求。也就是说标准中还是涵盖厂这部份内容的。再说国标是针对普通的常规镀件而言，对大件及40Cr这样的材质一定更要严格要求。

3.2 活塞杆材质存在缺陷是非正常失效的原因之二

活塞杆表面存在一定量的杂质及疏松，这些缺陷用锻件标准衡量可能不超标，但对电镀却是严重的问题(尤其是这些缺陷不是单个的而是集中在一处)。电镀液中含有酸，电铰时，这些酸浸入到杂质及疏松部位中，电镀时虽然覆盖上了，但却是搭桥过去的，中间是串的，事后浸入的酸作怪，很快就从里向外腐蚀并成块剥落。有缺陷的表面在电镀过程中使氢析集，形成氧气气泡，造成镀层结合不牢，这就能很好解释为什么有的活塞杆外部涂有油脂，水气一时无法浸入，但不到一个月又锈蚀的原因；也能很好解释为什么用蓝点法测试时无孔隙而褪镀后基体上有蚀坑、裂纹的原因。

(2)锻件锻造比过大也有可能造成材质缺陷。锻件锻造比一般要求大于或等于3，而有问题的活塞杆锻造比达到8以上，而过大的锻造比并不一定是好事，因为钢锭存在偏析是不可避免的，过大的锻造比就要求钢锭的中心线和锻件的轴线的一致性较高，才能避免钢锭的心部缺陷外露。当我们将有问题的活塞杆返修褪镀又将杆径车小后，发现杆的表面或多或少都存在缺陷，其中有大量的亮线及灰点，也有明显的疏松及裂纹，更有甚者是返修时未褪镀前用砂轮打磨锈蚀处发现基体上就已经存在有裂纹了。

GB/T1261-90标准明确规定待镀件表面不允许有氧化皮、斑点、凹坑等缺陷。

还有一种材质缺陷也是由加工造成的，有些锻件加工余量过大将表面密实部分加工掉了而露出了钢锭心部的缺陷。锻件校直不够加工时为了找正只好一边多车一边少车，结果多车那边将密实部分车掉了，而少车那边可能黑皮才刚车掉，这都是不正常的，都会对电镀质量造成不良影响。

(3)锻造专家认为对直径大的40Cr锻件选用520℃的回火温度偏低(专家建议回火温度不低于550℃)，不能很好地消除锻件中的应力，并且还应随炉冷却以便进一步地降低锻件表面的残余应力。残余应力是产生微裂纹的根源之一，其不良后果是同镀前不消应、镀后不去氢是一样的。

材质存在的上述缺陷是造成电镀层非正常失效的主要原因，这种先天不足是不能用后天的电镀来弥补的。

4 返修后又很快失效的原因

返修后又很快失效的主要原因是褪镀后少了去氢工序。褪镀液中含有较浓的酸，酸造成氢脆，因此，应在褪镀后3h之内进行去氢。褪镀后去氢不只是对40Cr这种对氢敏感的材质，就是对35#钢、45#钢及所有褪镀件都必须去氢。褪镀后不去氢可能在下一步电镀过程中就会造成不良影响，这是不能用镀后去氢加以弥补的。

另一个造成返修后很快失效的次要原因可能是返修时增加了电镀时的电流密度。在无实践经验的情况下轻易改变在水工行业用了几十年、电镀过近10万根活塞杆的工艺是有风险的。

就这个问题，有些专家认为，只要硬铬的硬度能达到，还是用小电流好，因为电流大析出氢就多，进入杆件基体的氢也多，会产生更多气泡，电流大镀层表面应力也大，但不密实，易产生裂纹与剥落。

要求电镀电流达到30A/dm2只是部分书上写的，水工行业并未在这样大的杆件上实践过，而日本的书就写明“根据需要也有用40℃，10-15A/dm2低温低电流电镀”的。专家还说我们国内五机部的厂已用低电流电镀多年，工艺是成熟的。最近某电镀厂的厂长参加了有英国人参加的纺织机械订货会，在谈到电镀时，将他们厂的电镀工艺给英国人看，结果英国人不认可，英国人要求将电流密度减小到5A/dm2，并说只有这样才能使Cr的沉积速度慢，沉积速度慢则结晶细。厂长说效率太低了，英国人回答我不管效率，我只要质量。

镀装饰铬与镀硬铬

镀装饰铬与镀硬铬镀装饰铬也叫装饰镀铬，一般用于外露零件的防腐处理及增加美观，厚度较薄。镀硬铬主要用于轴类零件增强抗磨性或修复磨损部位。镀层一般为0.2mm～0.3m m之间。它分光滑镀层和蜂窝镀层。前者由于光滑，不利于油膜的建立，主要是提高了轴表面的硬度，常用于轴承，固定套的安装。后者因表面凹凸，可保持油膜。轴表面又有一定强度，应用于滑动、旋转部位。（一）防护—装饰性镀铬，俗称装饰铬。它具有防腐蚀和外观装饰的双重作用。为达此目的在锌基或钢铁基体上必须先镀足够厚度的中间层，然后在光亮的中间镀层上镀以0.25～0.5μm的薄层铬。例如钢基上镀铜、镍层再镀铬、低锡青铜上镀铬、多层镍上镀铬、镍铁合金镀层上镀铬等等。在现代电镀中，在多层镍上镀取微孔或微裂纹铬是降低镀层总厚度，又可获得高耐蚀性的防护—装饰体系，是电镀工艺发展的方向。在黄铜上喷砂处理或在缎面镍上镀铬，可获得无光的缎面铬，是用作消光的防护—装饰镀铬。装饰性镀铬是镀铬工艺中应用最多的。装饰镀铬的特点是：（1）要求镀层光亮；（2）镀液的覆盖能力要好，零件的主要表面上应覆盖上铬；（3）镀层厚度薄，通常在0.25～0.5μm之间，国内多用0.3μm。为此装饰镀铬常用300～400g/L的高浓度，近些年来加入稀土等添加剂，浓度可降至150～200g/L，覆盖能力、电流效率明显提高，是研究开发和工业生产应用的发展方向。防护—装饰镀铬广泛用于汽车、自行车、日用五金制品、家用电器、仪器仪表、机械、船舶舱内的外露零件等。经抛光的铬层有很高的反射系数，可作反光镜。（二）硬铬（耐磨铬、工业镀铬）在一定条件下沉积的铬镀层具有很高硬度和耐磨损性能，硬铬的维氏硬度达到90 0～1200kg/mm2，铬是常用镀层中硬度最高的镀层，可提高零件的耐磨性，延长使用寿命。如工、模、量、卡具；机床、挖掘机、汽车、拖拉机主轴；切削刀具等镀硬铬。镀硬铬可用于修复被磨损零件的尺寸公差。严格控制镀铬工艺，准确地按规定尺寸镀铬，镀后不需再进行机械加工的则称为尺寸镀铬法。镀铬的零件标注尺寸是镀铬后的尺寸。镀硬铬是一种功能性电镀，主要是利用铬的性质以提高机械零件的硬度、耐磨、耐温和耐蚀等性能。镀硬铬的厚度一般都较厚，可以从几个微米到几十个微米，甚至到达毫米的量级。一般如下：量规及平面零件：5－40um 切削刀具：2－3um 铰刀、铣刀、钻头：3－8um 丝锥、板牙：2－20um 一般模具：10－20um 一般耐磨零件：10-50um

镀铬的种类

镀铬有两种的，一种是装饰铬，一种是硬铬。镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸。优点五，表面比较美观等等缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高等等镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。根据其目的来判断要镀那种铬下面说说应用：镀铬层的分类及应用（一）防护–装饰性镀铬层俗称装饰铬或光亮铬，是在光亮的中间层表面上镀覆的薄层铬（0.25—0.5μn），与防护性底层一起构成防护–装饰性镀铬层。广泛用可汽车、自行车、家用电器、日用五金制品、仪器仪表等行业。经过抛光的镀铬层具有很高的反射系数，可用来制作反光镜。（二）硬铬镀层亦称耐磨铬镀层，具有极高的硬度和耐磨性，镀覆在工件表面可提高其耐磨性，延长使用寿命，如工、模、量、卡具和一些轴类、切削刀具等常镀硬铬。硬铬镀层还常用来修复被磨损零件的公差尺寸。（三）乳白铬镀层镀铬层呈乳白色无光泽，镀层韧性好，孔隙少，裂纹少，色泽柔和，消光性能好，但硬度较低，常用于量具和仪器面板等镀铬。在乳白铬镀层表面再镀覆硬铬镀层称为双层铬镀层。它兼有乳白镀铬层和硬铬镀层的特点，多用于镀覆既要求耐磨又要求耐磨蚀的零部件。（四）松孔铬镀层在硬铬镀层的基础上，用化学或电化学方法将镀铬层的裂纹进一步加宽加深，以便贮存润滑油脂，提高工件表面抗摩擦和磨损的能力。常用于承受重压的滑动摩擦表面的镀覆，如内燃机汽缸筒内腔、活塞环等。（五）黑铬镀层亦称耐磨铬镀层，具有极高的硬度和耐磨性，镀覆在工件表面可提高其耐磨性，延长使用寿命，如工、模、量、卡具和一些轴类、切削刀具等常镀硬铬。硬铬镀层还常用来修复被磨损零件的公差尺寸。

电镀硬铬理论知识

电镀硬铬理论知识一、铬镀层的特性 1、铬镀层的物理性能及化学性能铬镀层的颜色为略带浅蓝色的银白色。铬镀层有良好的特性，例如，硬度高、耐热、耐酸、耐碱、耐硫化物、耐有机酸、顺磁、不变色；铬镀层的摩擦系数低，特别是干摩擦系数在所有金属中是最低的，因此，铬镀层具有很好的耐磨性；铬镀层与橡胶、胶木、塑料等非金属材料黏附力差。因此，这类材料的模具采用电镀铬后容易脱模，且模具表面粗糙值越小，压制产品的亮度越高、越美观，模具使用寿命也可提高。 2、铬镀层的硬度和应力在正常镀铬工艺条件下，铬镀层硬度为HRC55～HRC65和HV750～HV1200。电镀铬比由高温冶金法得到的金属铬硬度高得多，最硬的铬镀层可达到刚玉的硬度，比其他的现有电镀层硬度都高。例如，它是铁、钴和镍硬度的2倍左右。它的硬度比经过渗碳、渗氮、碳氮共渗、硬化处理的钢以及经过热处理的合金结构钢的硬度都高。电镀时的氢、外来离子的性质、内应力增加是铬镀层具有高硬度的主要因素。材料抵抗硬物压入表面的能力叫做硬度。在测定镀层硬度时，常使用维氏硬度计，可根据镀层厚度只要5～200gf的小压荷使压痕深度达到镀层厚度的1/7～1/10，在镀层断面上测定硬度时，可以针对镀层厚度选择适当的压荷，测度方法相同，测出的硬度误差较小。加厚铬镀层如果大于100μm时可采用洛氏硬度计，在非工作面上进行测定铬镀层硬度。这种方法测定时可以直接看出铬镀层的硬度，使用较方便。在电镀过程中，由于种种原因引起镀层晶体结构的变化，常会使镀层有伸长或缩短的趋势，但因镀层已被固定在基体上，促使镀层处于受力状态，这种作用于镀层单位面积的力称为内应力。在镀铬过程中应力的产生，主要是电析应力。铬镀层结合力很好，而在初期电析应力非常大，可以观察到2940Mpa以上的张应力，同时随着镀层的增厚并不会转变成压应力，但这些都不影响铬镀层的结合力。所以铬镀层结合力差，主要是由于基体表面清洁工作没有做好，而电析应力不是导致结合力差的原因。 3、铬镀层的耐磨性铬镀层由于有其特殊的结构而形成很高的硬度，由于硬度高，使耐磨性也提高。但铬镀层的耐磨性好坏，不仅仅是硬度，还有金属的延展性和弹性等也是耐磨性的决定因素。通过试验认为铬镀层的维氏硬度为HV750～HV800时具有较大的耐磨性。镀铬层厚度与耐磨性有一定关系，同时对使用寿命也有直接的影响。使用寿命与厚度虽然不完全成比例关系，但是厚度减小，使用寿命就会大大缩短。如果考虑表面耐磨性，则要示铬镀层厚度大于7.5μm。受冲击的零件，铬镀层厚度不应小于15μm。对于铝合金的热冲模，镀铬后能降低黏附性，以上压模铬镀层厚度通常为10～20μm。橡胶模具和塑料模具铬镀层厚度只要求3～5μm即可，橡胶模具和塑料模具经镀铬后，使用寿命将延长5～10倍。铬镀层具有较低的摩擦系数，尢其铬的干性摩擦系数与所有电镀金属层相比是最低的。铬镀层与钢铁材料的摩擦系数为0.15。二、镀铬溶液的组成 1、铬酐（CrO3)（分子量：76）铬酐的水溶液是铬酸，它是电解液的主要成分。因镀铬工艺采用不溶性阳极，所以它是铬层的唯一来源。镀硬铬所用的电解液含铬酐量一般在200g/L～300g/L之间，在标准镀铬电解液中含铬酐为250g/L，其中大约含铬125g/L。 2、硫酸（H2SO4）（分子量：66）当有SO42－存在时，它与溶液内的三价铬生成复杂的含有硫酸和三价铬的阳离子团[Cr4O(SO4)4·(H2O)4]2＋，这种阳离子团跑向阴极，促使碱性铬酸铬[Cr(OH)3·Cr(OH)CrO4]的薄膜溶解，使CrO42－离子能在阴极上放电析出金属铬。当镀铬溶液的酸度为pH值为3时，能有碱式铬酸铬[Cr(OH)3·Cr(OH)CrO4]的薄膜存在，没有硫酸盐时，该碱式铬酸铬的薄膜转向阴极，并给它包上能透过氢离子的胶体薄膜。硫酸盐的作用就是利用它的吸附作用，减低胶体的电流密度，避免在阴极上形成牢固附着的胶体层。因此，在阴极表面上，其他离子就有了还原的可能。

无裂纹镀铬和双层硬铬涂层的比较

无裂纹镀铬和双层硬铬涂层的比较在这项研究中,标准的单层无裂纹镀铬和双层和无裂纹硬铬涂层制备使用直流电(DC)和脉冲电流(PC)低碳钢基体上电镀过程。研究了涂层的显微组织、显微硬度和耐蚀性的观点。涂层的腐蚀抗性相比已经通过电化学极化在3.5%氯化钠溶液和标准盐雾试验。腐蚀测试前后的显微结构的表征测试是通过光学显微镜(OM)、扫描电镜(SEM)。硬铬的微观裂纹密度、显微组织、利用脉冲电流电沉积可能是有限的。无裂纹硬铬涂层,它由PC-electroplating沉积,是优良的耐腐蚀性能。双涂层的厚度比与无裂口子层和硬铬表面涂层厚,也分别由PC -和DC-electroplating流程标准镀铬浴。标准硬铬涂层沉积到DC-electroplating已经锈渍的表面和边缘。无裂纹子层的涂料在耐腐蚀涂料表现出非常好的业绩,没有腐蚀产物的表面和边缘样本。在3.5%氯化钠溶液由DC-electroplating Cr-deposited 低于标准。所有的涂料钝化在3.5%氯化钠溶液和盐雾测试环境。此外,双层涂料,涂层之间的比率的75%无裂纹层(破碎硬顶层25%)显示最好的耐腐蚀性能。 ?微裂纹可以通过使用脉冲电流电沉积中删除。 ?裂口硬铬涂层是优良的耐腐蚀性能。 ?双涂层制备PC -和DC-electroplating流程。 ?双涂层表现出优异的耐腐蚀的结果。 ?在生理盐水环境中所有的涂料钝化。

1，双层铬工艺及流程同一镀液两种镀槽中电沉积制备乳白/光亮双层铬镀层。工艺流程为：前处理─装挂─入槽─镀乳白耐蚀铬─镀光亮耐磨铬─出槽─清洗─除氢─抛光─检验。镀液组成为： CRO3 200 -250G/L， H2SO4 2.2 -2.6G/ CR3+离子2.0 -3.5 G/。先在60 -65 °C、15 -25 A/DM2 下施镀30 分钟得到乳白铬镀层，随后在55 -60 °C 40 -50 A/DM2镀90 分钟，即得乳白/光亮双层铬镀层。双层铬镀层的孔隙率比单层光亮铬镀层小，二者显微硬度相近，耐磨性优越。实际生产应用表明，双层铬镀层的耐蚀性优于单层光亮铬镀层。得到的铬为乳白色，无光泽。乳白铬镀层孔隙很少，耐蚀性好，但硬度稍低，不能作为最终硬铬层。而光亮耐磨铬层的显微硬度为

镀硬铬

中国第一重型机械集团公司标准镀硬铬 JB/ZQ 4268-2006 代替JB/ZQ 4268-1997 中国第一重型机械集团公司 2008-12-01批准2008-12-31实施镀硬铬是在母体材料上镀一层铬的薄膜，以提高耐磨性和在一定介质中的防腐蚀能力。也可用于磨损零件尺寸的修复。 1对被镀母材的要求几乎所有金属材料都可用来镀铬，但下述几种材料镀铬是困难的：含碳（C ）量很高的钢（C>0.90%）；含硅（Si ）量很高的钢（Si>1.00%）；含铬（Cr ）、钨（W ）较高的钢；灰口铸铁；球墨铸铁；镁；含镁铝材。如果铸钢件的表面无金属杂物及发裂时，也可以镀铬。 2镀铬前母体的状态镀铬前被镀母体的表面粗糙度应与镀铬后的表面粗糙度一致。表面硬度应为40~60HRC ，否则，镀层被压入母材。已淬过火的钢需要镀铬时，硬度不应大于60HRC ，否则，镀层容易脱落。此外，淬火钢应在180~200℃下进行退火，以免使用时镀层上出现裂纹或裂缝。 3镀铬层的硬度镀铬层的硬度可达900~1000HV ；工作温度在100℃时硬度降至830HV ；工作温度在150℃时硬度降至750HV ；工作温度在250℃时硬度降至700HV ；工作温度在500℃时硬度急骤下降。 4镀铬层厚度镀铬层约为30μm 时最为经济，因为它对磨损和腐蚀起着很好的保护作用。如果由于磨损需要进行补偿时，镀铬厚度可达800μm ，但不经济。 5图样标注根据产品设计者对零件的要求，提出：成品件的尺寸和公差；成品件的镀铬层厚度；镀铬层的硬度（HV ）；表面粗糙度：R a 0.8μm 用于要求不高的表面；R y 3.2μm 用于密封和旋转的表面。上述标注是最低要求。根据特殊情况，如用户的要求，也可低于此要求。图1和图2是镀硬铬举例。镀铬层厚度30μm ；硬度900~1000HV 图1一般情况 1 后退返回分目录返回总目录

镀硬铬工艺流程(参考模板)

镀硬铬工艺操作规程一、工艺介绍镀硬铬是在各种基体表面镀一层较厚的铬镀层，它的厚度一般在20μm以上，利用铬的特性提高零件的硬度、耐磨、耐温和耐蚀等性能。镀硬铬的工艺特点:1)阴极电流效率高达50%～65%,沉积速度很快; 2)镀层硬度高(900～1200 HV),呈均匀密集的网状裂纹,耐磨性能好； 3)镀液分散能力好,镀层厚度均匀,不易产生粗糙疱瘤现象,铬层外观青亮平滑；4)镀层与基体结合力强,前处理与传统工艺相似,操作比传统工艺容易；5)镀液中三价铬含量允许范围宽,通常不需要停产电解处理三价铬；6)镀液不含氟化物,不含稀土元素,工件无低电区的腐蚀。硬铬的应用很广，如机械模具、汽缸活塞、量具、切削和拉拔工具等。它的另一用途是用于修复磨损零件和切削过度的工件，使这些零件重复使用。二、工艺流程检验除油洗反极镀铬水洗检验三、工艺参数 1铬酐(CrO3) 220～250g/l 2硫酸根(SO42-) 2.2～2.5g/l 3三价铬(Cr3+) 2～5g/l 1 / 2

4镀液温度 50～55℃ 5阴极电流密度 30～60A/dm2 四、操作规程及注意事项 1、镀前检验镀件尺寸，机加工表面状况，根据镀层厚度准确计算电镀时间。 2、控制好镀液工作条件，勤观察，注意温度变化，液位变化，仔细操作，如实填写操作记录。根据化验结果补加药水，校正电镀液。 3、镀后检查镀层质量、尺寸，清洗干净，丝牙、内孔等部位防锈保护。工件打操作钢号，边角除毛刺。 4、如果酸液溅在皮肤上，应立即用清水冲洗。 5、场地打扫干净，器具摆放整齐。提前15分钟进行交接班。 ---精心整理，希望对您有所帮助

镀铬与镀硬铬的区别

镀铬与镀硬铬有什么区别镀铬是泛指电镀铬镀铬有两种的，一种是装饰铬，一种是硬铬。镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸（如12楼所说的修补，当然了，这是优点，也是个缺点，所以要镀铬的零件都要放余量了）。优点五，表面比较美观。等等缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高。等等镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。根据其目的来判断要镀那种铬 1. 铬酐浓度和硬度的关系在其它工艺条件相同的时候，铬酐浓度低时硬度高。但浓度低，镀液变化快，不稳定。 2. 硫酸含量和硬度的关系在正常的镀铬工艺规范中。铬酐与硫酸的比值应该保持在100：1。在其它浓度不变时，提高硫酸含量，铬层的硬度也相应增高。但在二者比值为100：1.4，再提高硫酸含量硬度值又会下降。 3. 电流密度和硬度的关系在正常温度下，铬层硬度随着电流密度的增加而提高。当电流密度达到一定极限时硬度趋向稳定。 4. 镀铬液稳定和硬度的关系在较高温度（65～75℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度高15～20％；在较低温度（35～45℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度没有多大差别。

镀锌与镀铬

镀锌与镀珞镀铬铬是一种微带蓝色的银白色金属，相对原子质量51.99,密度6.98?7.21g/cm3, 熔点为1875?1920C,标准电极电位为尤什/c, -0 . 74V,老” /c，” -0 . 41V 和P甚e+/Cr 抖-1 . 33V,金属铬在空气中极易钝化，表面形成一层极薄的钝化膜，从而显示出贵金属的性质。镀铬层具有很高的硬度，根据镀液成分和工艺条件不同，其硬度可在很大范围 400?1200HV内变化。镀铬层有较好的耐热性，在 500C以下加热，其光泽性、硬度均无明显变化，温度大于 500C开始氧化变色，大于700C硬度开始降低。镀铬层的摩擦系数小，特别是干摩擦系数，在所有的金属中是最低的。所以镀铬层具有很好的耐磨性。铬镀层具有良好的化学稳定性，在碱、硫化物、硝酸和大多数有机酸中均不发生作用，但能溶于氢卤酸（如盐酸）和热的硫酸中。在可见光范围内，铬的反射能力约为65%介于银（88%和镍（55%之间，且因铬不变色，使用时能长久保持其反射能力而优于银和镍。由于镀铬层具有优良的性能，广泛用作防护一装饰性镀层体系的外表层和功能镀层，在电镀工业中一直占重要的地位。随着科学技术的发展和人们对环境保护的日趋重视，在传统镀铬的基础上相继发展了微裂纹和微孔铬、黑铬、松孔铬、低浓度镀铬、高效率镀硬铬、三价铬镀铬、稀土镀铬等新工艺，使镀铬层的应用范围进一步扩大。镀铬的类型及用途镀铬工艺种类众多，按其用途可作如下分类。 ①防护一装饰性镀铬防护一装饰性镀铬俗称装饰铬，镀层较薄，光亮美丽，通常作

为多层电镀的最外层，为达到防护目的，在锌基或钢铁基体上必须先镀足够厚的中间层，然后在光亮的中间层上镀以 0. 25?0. 5卩m的薄层铬。常用的工艺有 Cu/Ni/Cr、Ni/Cu/Ni/Cr、Cu— Sn/Cr等。经过抛光的制品表面镀装饰铬后，可以获得银蓝色的镜面光泽。在大气中经久不变色。这类镀层广泛用于汽车、自行车、缝纫机、钟表、仪器仪表、日用五金等零部件的防护与装饰。经过抛光的装饰铬层对光有很高的反射能力，可用作反光镜。在多层镍上镀微孔或微裂纹铬，是降低镀层总厚度，获得高耐蚀性防护一装饰体系的重要途径，也是现代电镀工艺的发展方向。 ②镀硬铬（耐磨铬）镀层具有极高的硬度和耐磨性，可延长工件使用寿命，如切削及拉拔工具，各种材料的压制模及铸模、轴承、轴、量规、齿轮等，还可用来修复被磨损零件的尺寸公差。镀硬铬的厚度一般为5?50卩m也可根据需要而定，有的高达200?800卩m钢铁零件镀硬铬不需要中间镀层，如对耐蚀性有特殊要求，也可采用不同的中间镀层。 ③镀乳白铬镀铬层呈乳白色，光泽度低、韧性好、孔隙低、色泽柔和，硬度比硬铬和装饰铬低，但耐蚀性高，所以常用于量具和仪器面板。为提高其硬度，在乳白色镀层表面可再镀覆一层硬铬，即所谓双层铬镀层，兼有乳白镀铬层和硬铬镀层的特点，多用于镀覆既要求耐磨又要求耐腐蚀的零件。 ④镀松孔铬（多孔铬）是利用铬层本身具有细致裂纹的特点，在镀硬铬后再进行机械、化学或电化学松孔处理，使裂纹网进一步加深、加宽。使铬层表面遍布着较宽的沟纹，不仅具有耐磨铬的特点，而且能有效地储存润滑介质，防止无润滑运转，提高工件表面抗摩擦和磨损能力。常用于受重压的滑动摩擦件表面的镀覆，如内燃机汽缸筒内腔、活塞环等。 ⑤镀黑铬黑铬镀层色黑具有均匀的光泽，装饰性好，具有良好消光性；硬度较高（130?350HV，在相同厚度下耐磨性比光亮镍高 2?3倍；其抗蚀性与普通镀铬相同，主要取决于中间层的厚度。耐热性好，在300C以下不会变色。黑铬层可以直接镀覆在铁、铜、镍及不锈钢表面，为提高抗蚀性及装饰作用，也可用铜、镍或铜锡合金作底层，在其表面上镀黑铬镀层。黑铬镀层常用于镀覆航空仪表及光学仪器的零部件、太阳能吸收板及日用品的防护与装饰。镀锌镀铬的类型及用途镀铬工艺种类众多，按其用途可作如下分类。 ①防护一装饰性镀铬防护一装饰性镀铬俗称装饰铬，镀层较薄，光亮美丽，通常作为多层电镀的最外层，为达到防护目的，在锌基或钢铁基体上必须先镀足够厚的中间层，然

【免费下载】电镀工艺和喷砂工艺简介

电镀工艺和喷砂工艺简介引言制造一部C 辊的修磨工艺是首先将现有磨损C 辊的镀铬层磨掉，然后再在C 辊的表面进行镀硬铬，镀层厚度0.1-0.15mm ，辊面粗糙度：Ra0.2，在这里首先介绍一下电镀的工艺流程；在涂布机出炉膛纠偏处将原先的橡胶纠偏辊更换成金属表面喷砂的导辊，增加了导辊的耐热性和表面摩擦力，克服了原先橡胶辊高温老化摩擦力小，经常引起极片跑偏的问题，因此在这里也介绍一下喷砂的工艺。关键词抗磨损基体材料注射塑件金属镀层标识镀覆方法高速喷射束机械性能清理与抛光流平和装饰喷砂处理铜、镍、铬三种金属沉积层反光或亚光高光亚光真空镀一、电镀的工艺 1．电镀的定义和分类1-1．电镀的定义随着工业化生产的不断细分，新工艺新材料的不断涌现，在实际产品中得到应用的设计效果也日新月异，电镀是我们在设计中经常要涉及到的一种工艺，而电镀效果是我们使用时间较长，工艺也较为成熟的一种效果，对于这种工艺的应用在我们的产品上已经非常多，我们希望通过总结我们已有的经验作一些设计的参考性文件，可以更好的将电镀效果应用在我们的设计上，也更合理的应用在我们的设计上，可以为以后的工作带来一些方便。通过这种工艺的处理我们通常可以得到一些金属色泽的效果，如高光，亚光等，搭配不同的效果构成产品的效果的差异性，通过这样的处理为产品的设计增加一个亮点。 1-1-1．电镀的定义电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。简单的理解，是物理和化学的变化或通过管线敷设技术，不仅可以解决吊顶层配置不规范问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设、电气设电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装

镀铬工艺介绍

镀铬工艺介绍 1、镀铬工艺装饰性镀铬是镀铬的主体，其次是硬铬、微孔铬和黑铬。 1.1、防护-装饰性镀铬防护-装饰性镀铬不仅要求镀层在大气中具有很好的耐蚀性，而且要有美丽的外观。对于防护-装饰性镀铬，钢铁、锌合金和铝合金基体镀铬必须采用多层体系。 ⅰ、钢铁基体铜/镍/铬系工艺流程：除油—水洗—侵蚀—水洗—闪镀氰铜或伞镀镍—水洗—酸铜—水洗—亮镍—水洗—镀铬—水洗干燥多层镍/铬体系工艺流程：除油—水洗—侵蚀—水洗—镀半光亮镍—水洗—光亮镍—水洗—镀铬—水洗—干燥 ⅱ、锌合金基体弱碱化学除油—水洗—浸稀氢氟酸—水洗—点解除油—水洗—伞镀氰铜—水洗—光亮镀铜—光亮镍—水洗—镀铬—水洗—干燥 ⅲ、铝及铝合金基体弱碱除油—水洗—点解除油—水洗—次浸锌—溶解浸锌层—水洗—二次浸锌—水洗—伞镀氰铜—水洗—光亮镀铜—水洗—光亮镀镍—水洗—镀铬—水洗—干燥 1.2、镀硬铬硬铬又称耐磨铬，硬铬镀层不仅要有一定的光泽，而且要求底层的硬度高、耐磨性好并与基体结合牢固。钢铁零件镀硬铬不需要中间镀层。镀层厚度应根据使用场合不同而异，在机械载荷较轻和一般性防护时，厚度

为10-20um，在滑动载荷且压力不太大时，厚度为20-25um，在机械应力较大和抗强腐蚀作用是，厚度高达150-300um，修复零件尺寸厚度可达800-1000um。 2、镀硬铬工艺起皮现象镀硬铬时为防止起皮现象的产生，要采取以下措施。 2.1、镀前预热只要镀铬工件较大，均需预热处理，因为镀硬铬时间较长，镀层较厚，内应力大且硬度高，而基体金属与铬的热膨胀系数差别较大。如不预热就施镀，基本金属容易受热膨胀而产生“暴皮”现象，预热时间根据工件大小而定。 2.2、提高镀层结合力在镀硬铬时，常因结合力不好而产生镀层起皮现象，在生产操作中，可采用以下几种措施。 ⅰ、冲击电流对一些形状复杂的零件，除了使用象形阳极，保护阴极和辅助阳极外，还可以在零件入槽时，以比正常电流密度高数倍的电流对零件进行短时间冲击，使阴极极化增大，零件表面迅速沉积一层铬，然后再恢复到正常电流密度施镀。 ⅱ、阳极刻蚀对表面有较厚氧化膜的合金钢及高碳钢镀硬铬或在断电时间较长的镀铬层上继续镀铬时，通常先将零件作为阳极进行短时间的侵蚀处理，使氧化膜电化学溶解并形成微观粗糙的表面。 2.3、镀后除氢

电镀工艺一览表分析.doc

电镀工艺一览表什么是电镀: 就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液;待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层(deposit),改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。电镀工艺一览表 1、不烘烤防爆热镀锌 2、彩色镀铬 3、长金属管内孔表面化学镀镍磷工艺 4、超声快速热浸镀 5、瓷砖表面镀覆贵金属的方法 6、大面积一次性精确刷镀技术 7、单槽法镀多层镍工艺 8、低浓度常温镀(微孔)铬添加剂及其应用工艺 9、低碳钢丝快速酸性光亮镀铜工艺 10、低温镀铁加离子轰击扩渗强化技术 11、电镀锡铋合金镀液及其制备方法

12、电解活化助镀剂法热镀铝锌合金工艺 13、电炉锌粉机械镀锌工艺 14、电刷镀法刷镀铅—锡—铜减磨耐磨层的镀液 15、电刷镀阳极 16、镀铬废槽液浓缩熔融除杂回收法 17、镀铬废水废渣提铬除毒法 18、镀铬废水中铬的回收方法 19、镀铝薄膜的常温快速阳极氧化技术 20、镀镍溶液及镀镍方法 21、镀镍溶液杂质专用处理剂 22、镀铜合金及其生产方法 23、镀铜添加剂及其制备方法和在焊丝镀铜中的应用 24、镀锌钢件表面附着有色镀层的方法 25、镀锌光亮剂主剂及用其组成的光亮剂 26、镀锌基合金的钢板的铬酸盐处理方法 27、镀锌件表面化学着黑剂 28、镀锌喷塑双层卷焊管的生产工艺、设备及产品 29、镀锌三价铬白色钝化液 30、镀锌添加剂的合成与应用工艺 31、镀银浴及使用该镀银浴的镀银方法 32、钝化法热浸镀铝及铝合金工艺 33、多层镍铁合金复合涂镀工艺

电镀铬

电镀铬电镀硬铬一般应用于模具的产品位的表面。经处理后，模具、工件有如下优点：一、表面平整、光洁、易于脱模，为保证产品之光洁、平整。二、不会生锈，一点锈斑都不会有。三、镀的过程中原零件变形小，表层镀铬后可增强硬度（HR65以上），耐高温达500℃、耐腐蚀、防酸、耐磨损。四、如果零件尺寸不到位，可以通过加几c铬来达到尺寸。五、根据产品之特点，达到视觉、立体的效果，确保产品的稳定的表面质量。其他:除了可以镀铬,还可以镀钛,目前国内模具最流行的是镀钛. 电镀镍 nickel plating 主要用作防护装饰性镀层。镍镀层对铁基体而言，属于阴极性镀层。其孔隙率高，因此要用镀铜层作底层或采用多层镍电镀。从普通镀镍溶液中沉积出来的镍镀层不光亮，但容易抛光。使用某些光亮剂可获得镜面光亮的镍层。它广泛用于汽车、自行车、钟表、医疗器械、仪器仪表和日用五金等方面。含有一部分氯化物的硫酸盐-氯化物溶液，称为“瓦特”镍镀液，在生产中应用最广。 nickel (electro)plating;electro nickelling 借电化学作用，在黑色金属或有色金属制件表面上沉积一层镍的方法。可用作表面镀层，但主要用于镀铬打底，防止腐蚀，增加耐磨性、光泽和美观。广泛应用于机器、仪器、仪表、医疗器械、家庭用具等制造工业。将制件作阴极，纯镍板阳级，挂入以硫酸镍、氯化钠和硼酸所配成的电解液中，进行电镀。如果在电镀液中加入萘二磺酸钠、糖精、香豆素、对甲苯磺胺等光亮剂，即可直接获得光亮的镍镀层而不必再抛光。电镀：电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用。目录[隐藏] 电镀的概念电镀作用电镀原理电镀方式电镀的过程基本如下电镀专业术语电镀锌电镀diàndù 电镀的主要用途是什么？ 1、提高金属制品或者零件的耐蚀性能。例如钢铁制品或者零件表面镀锌。 2、提高金属制品的防护-装饰性能。例如钢铁制品表面镀铜、镀镍镀铬等。

纳米CoP和镀硬铬的比较

纳米CoP和镀硬铬的比较表I 对纳米Co-P和镀硬铬的比较特点纳米CO-P硬铬电源传统的直流传统的直流电镀率0.005“/小时0.0016“/小时厚度镀最高为0.02“通常<0.02“ 由于镀条件无裂纹微破获微观结构?50 nm的2-5μm的纳米晶粒正常晶粒尺寸，1000nm的由于镀硬度650-700 800-1200 随着热处理硬度，200° C/.1.5 小时 760-820 - 随着热处理硬度，400°C/1.5 小时 1200 - 弯曲延展性，0.003英寸厚， 90°弯头在弯曲的几个细微裂缝无肉眼可见的裂纹在弯曲阈值应变*耐腐蚀盐雾试验（ASTM B117）类似HVOF T-400 **涂层无可见锈，即使经过500小时 24小时后远远低于HVOF T-400涂层防锈 *总应变发起了一条缝。 ** T-400是TRIBALOY 400采用HVOF热喷涂工艺涂层硬铬电镀涂料被广泛地用作耐磨涂层，延长机械部件的使用寿命。然而，传统的硬铬电镀过程中产生的六价铬离子，这是一个已知的致癌物质。因此，整个电镀行业是一个重大的努力，来代替硬铬镀层与环境无害，无致癌性涂料具有类似或优于硬铬。一个新的纳米钴磷基涂料已开发的脉冲电镀工艺。由此产生的纳米晶钴磷涂层似乎是一个非常有前途的替代硬铬，其特征是等于或优于那些硬铬。然而，此纳米晶钴磷基涂料在电镀过程中基于脉冲电镀。在脉冲电镀中，在阳极和阴极之间施加的电压脉冲在不同的振幅，并在不同的频率。此脉冲电镀工艺用于生产纳米钴磷涂层需要特殊的电源供应器。 Dw-2013纳米Co-P工艺与硬铬工艺的物理性能比较物理性能特性Dw-2013硬铬硬度(镀态) H V50800 以上800 以上硬度(热处理后) H V501200以上950 以上磨损率(10-17米3/牛·米)110.56241.11磨擦系数0.080.28表面粗糙度(镀态)0.040.16深镀能力28% 1.6%

镀硬铬工艺

镀硬铬工艺核心提示：镀硬铬是在各种基体表面镀一层较厚的铬镀层，它的厚度一般在20μm 以上，利用铬的特性提高零件的硬度、耐磨、耐温和耐蚀等性能。一、工艺介绍镀硬铬是在各种基体表面镀一层较厚的铬镀层，它的厚度一般在20μm以上，利用铬的特性提高零件的硬度、耐磨、耐温和耐蚀等性能。镀硬铬的工艺特点:1)阴极电流效率高达50%～65%,沉积速度很快; 2)镀层硬度高(900～1200 HV),呈均匀密集的网状裂纹,耐磨性能好; 3)镀液分散能力好,镀层厚度均匀,不易产生粗糙疱瘤现象,铬层外观青亮平滑;4)镀层与基体结合力强,前处理与传统工艺相似,操作比传统工艺容易;5)镀液中三价铬含量允许范围宽,通常不需要停产电解处理三价铬;6)镀液不含氟化物,不含稀土元素,工件无低电区的腐蚀。硬铬的应用很广，如机械模具、汽缸活塞、量具、切削和拉拔工具等。它的另一用途是用于修复磨损零件和切削过度的工件，使这些零件重复使用。二、工艺流程检验——除油——水洗——反极——镀铬——水洗——检验三、工艺参数 1铬酐(CrO3) 220～250g/l 2硫酸根(SO42-) 2.2～2.5g/l 3三价铬(Cr3+) 2～5g/l 4镀液温度 50～55℃ 5阴极电流密度 30～60A/dm2 四、操作规程及注意事项 1、镀前检验镀件尺寸，机加工表面状况，根据镀层厚度准确计算电镀时间。

2、控制好镀液工作条件，勤观察，注意温度变化，液位变化，仔细操作，如实填写操作记录。根据化验结果补加药水，校正电镀液。 3、镀后检查镀层质量、尺寸，清洗干净，丝牙、内孔等部位防锈保护。工件打操作钢号，边角除毛刺。 4、如果酸液溅在皮肤上，应立即用清水冲洗。 5、场地打扫干净，器具摆放整齐。提前15分钟进行交接班。

电镀硬铬工艺流程、要求及电源特点

电镀硬铬工艺流程、要求及电源特点 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

电镀硬铬工艺流程、要求及电源特点现代电镀网10月26日讯：（一）硬铬工艺流程及要求 (一）、硬铬工艺流程：机械预处理→预除油→上挂具→安装屏蔽物→除油→水洗→除锈→水洗→阳极腐蚀→镀硬铬→水洗→卸屏蔽物和挂具 1、机械预处理：机械精加工：最后一道磨痕要细，是它很容易抛光掉（不然磨痕会在镀铬时引起麻点和气痕）。 2、预除油：三氯乙烯或过氯乙烯除油。 3、上挂具：选择或制造适合的挂具安装。 4、安装屏蔽物：安装辅助阴极和辅助阳极、在不要镀铬的部位涂漆和蜡或包裹塑料薄膜。 5、除油：用专用除蜡水除油。 6、水洗：水洗需彻底：零件润湿需均匀。 7、除锈：用15%-20%的稀硫酸溶液除锈。 8、阳极腐蚀：阳极腐蚀工艺：铬酐120-350 g/l，硫酸：10 g/l，阴极：与镀铬阳极同，温度：与镀铬温度相同，电流：30-50A//dm2，时间：视基体而定。 9、镀铬：给电前预热：使零件温度接近或等于镀液温度。给电方式：铸铁件镀铬先用冲击电流电镀，然后再恢复到正常电流密度；合金钢件镀铬采用阶梯式给电；铬上镀铬先进行阳极浸蚀然后阶梯式给电。二）、槽液的要求及控制： 1、槽液的成份及工艺条件： CrO3:240-260g/l H2SO4:2.4-3.0g/l Cr3+:2.2-2.8g/l 温度：50-55℃ 阴极电流密度：25-35A/dm2 S阴极面积:S阳极面积1:2.5-3 2、每周对槽液进行两次分析，控制槽液在工艺范围内。 3、根据化验结果补加材料，要求溶解好后加入镀槽中，并做好记录。三）、设备的要求： 1、电源：对直流电源应发挥其应有效率，一般的利用率不低于65%、不高于85%。波纹系数不高于5%。 2、铜排、阴阳极杆应根据电源的要求配制，以免在生产过程中发热，损失电能，使电流不能有效输出。 3、阳极：阳极面积应是阴极的2.5-3倍，在实际生产中以挂满为标准。 4、挂具：挂具应根据产品的不同而设计，总的原则是导电好。 5、槽体：溶液体积大一点，成份变化小，同时可适应大工件操作。四）、操作要求：

镀铬过程与原理

镀铬过程与原理 1.随着科学技术的发展及对环境保护的重视，在传统镀铬的基础上，相继发展了微裂纹铬和微孔铬、乳白铬、松孔铬、黑铬、低浓度镀铬、高效率镀硬铬、稀土镀铬及三价铬镀铬等新工艺，使铬镀层的应用范围进一步的扩大。镀铬工艺发展至今，经过调高了漫长的道路，为了解镀铬工艺的发展历程，有必另要首先回顾镀铬发展简史。 2.1843年，Becquerel首先提出了从二价及三价铬溶液中镀铬。 3.1854年，Bunsen 自煮沸的氯化亚铬溶液以电解法得到铬的薄膜。 4.1856年，Geuther 自此开始在含铬酸酐的溶液中制得纯铬。 5.1905年，Garveth及Curry 对由铬酸酐电解制铬 6．：的方法提出详细报告，认为Geuther所用的纯铬酸酐溶液是不可能沉积铬，溶液中必须加入其他酸类或镀盐类方能析出铬。这两研究者所用铬酸酐浓度为添加物为硫酸，最适当的浓度为铬酸的体积分数1%。 6.1920年，Sargent推荐含铬酸酐质量分数为20% 用强。30%、硫酸铬体积分数为0.30-/0—0.5%的镀铬溶 (并将此溶液中硫酸铬的混合比率、温度、电度等变化后加以试验。在铬的沉积理论方面发表了精辟的理论。 7.1925年，Hambuechen推荐200-600g/L 铬酸及10 N 50g/L氟化物镀铬溶液。Haring及Barrow对铬酸酉获得椭及硫酸镀铬特殊现象进行研究。同年美国印：1m地将硬铬镀层应用于印刷版，所用的溶液为250g/L曰酸酐、硫酸铬及L碳酸铬。Fiuk砌毛得多定了硫酸根的浓度对镀层光泽范围的影响，认为溶液倚；中维持铬酸与硫酸根的比值为100: 1时较合宜。 8.在此时间前，将镀铬已划分为装饰性镀铬及硬镀铬并开始得到广泛应用。当时所米用饭殆冶仪

镀铬工艺

镀铬工艺镀铬是泛指电镀铬镀铬有两种的，一种是装饰铬，一种是硬铬。镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸（如12楼所说的修补，当然了，这是优点，也是个缺点，所以要镀铬的零件都要放余量了）。优点五，表面比较美观。等等缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高。等等镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。根据其目的来判断要镀那种铬

1. 铬酐浓度和硬度的关系在其它工艺条件相同的时候，铬酐浓度低时硬度高。但浓度低，镀液变化快，不稳定。 2. 硫酸含量和硬度的关系在正常的镀铬工艺规范中。铬酐与硫酸的比值应该保持在100：1。在其它浓度不变时，提高硫酸含量，铬层的硬度也相应增高。但在二者比值为100：1.4，再提高硫酸含量硬度值又会下降。 3. 电流密度和硬度的关系在正常温度下，铬层硬度随着电流密度的增加而提高。当电流密度达到一定极限时硬度趋向稳定。 4. 镀铬液稳定和硬度的关系在较高温度（65～75℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度高15～20％；在较低温度（35～45℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度没有多大差别。

5. 镀铬层厚度与硬度的关系一般硬铬镀层硬度是随厚度提高而提高的，硬度的最高值在0.2㎜左右。以后，即使在提高厚度，硬度也不会再增加。 6. 铬镀层随着受热温度的提高，硬度显著下降。本文所讲的非正常失效主要是指活塞杆在使用—年内即产生锈蚀及镀铬层的破坏。我们发现，在同一工程中泄洪深孔油缸的活塞杆很快锈蚀了，可相同直径、长度还稍长的导流底孔的活塞杆却没有锈蚀，所以对这种活塞杆很决失效的真正原因应作深入的探讨。 1 镀铬层的正常失效 (1)由针孔及孔隙造成的锈蚀。镀双层铬(先镀乳白铬后镀硬铬)不可避免地会出现孔隙，使用时，水气通过针孔从孔隙到达母材，时间长了就逐渐锈蚀，锈蚀面积大了、严重了就进一步造成镀铬层剥落，这种失效在褪镀后蚀坑边缘是圆滑的。 (2)磨损造成的镀层减薄，当镀层全部被磨损就会产生锈蚀。 2 近期所见镀铬层的几种非正常失效

电镀硬铬工艺流程、要求及电源特点

电镀硬铬工艺流程、要求及电源特点现代电镀网10月26日讯：（一）硬铬工艺流程及要求（一）、硬铬工艺流程：机械预处理T预除油T上挂具T安装屏蔽物T除油T水洗T除锈T水洗T阳极腐蚀T镀硬铬T水洗T卸屏蔽物和挂具 1、机械预处理：机械精加工：最后一道磨痕要细，是它很容易抛光掉（不然磨痕会在镀铬时引起麻点和气痕） 2、预除油：三氯乙烯或过氯乙烯除油。 3、上挂具：选择或制造适合的挂具安装。 4、安装屏蔽物：安装辅助阴极和辅助阳极、在不要镀铬的部位涂漆和蜡或包裹塑料薄膜。 5、除油: 用专用除蜡水除油。 6、水洗: 水洗需彻底：零件润湿需均匀。 7、除锈：用15%-20%的稀硫酸溶液除锈。 8、阳极腐蚀：阳极腐蚀工艺：铬酐120-350 g/l，硫酸：10 g/l，阴极：与镀铬阳极同，温度：与镀铬温度相同，电流：30-50A//dm2，时间：视基体而定。 9、镀铬：给电前预热：使零件温度接近或等于镀液温度。给电方式：铸铁件镀铬先用冲击电流电镀，然后再恢复到正常电流密度；合金钢件镀铬采用阶梯式给电；铬上镀铬先进行阳极浸蚀然后阶梯式给电。二）、槽液的要求及控制： 1、槽液的成份及工艺条件： CrO3:240-260g/l H2SO4: Cr3+: 温度：50-55 C 阴极电流密度：25-35A/dm2 S阴极面积:S阳极面积1: 2、每周对槽液进行两次分析，控制槽液在工艺范围内。 3、根据化验结果补加材料，要求溶解好后加入镀槽中，并做好记录。三）、设备的要求： 1、电源：对直流电源应发挥其应有效率，一般的利用率不低于65%、不高于85%。波纹系数不高于5%。 2、铜排、阴阳极杆应根据电源的要求配制，以免在生产过程中发热，损失电能，使电流不能有效输出。 3、阳极：阳极面积应是阴极的倍，在实际生产中以挂满为标准。 4、挂具：挂具应根据产品的不同而设计，总的原则是导电好。 5、槽体：溶液体积大一点，成份变化小，同时可适应大工件操作。

镀铬的类型及用途

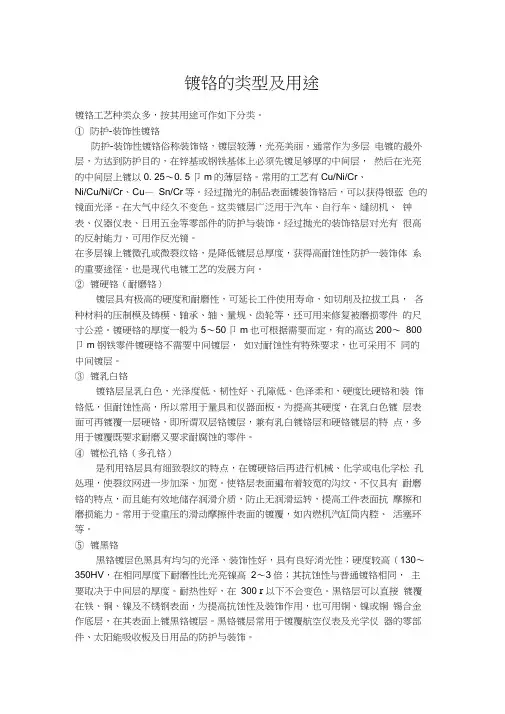

镀铬的类型及用途镀铬工艺种类众多，按其用途可作如下分类。 ①防护-装饰性镀铬防护-装饰性镀铬俗称装饰铬，镀层较薄，光亮美丽，通常作为多层电镀的最外层，为达到防护目的，在锌基或钢铁基体上必须先镀足够厚的中间层，然后在光亮的中间层上镀以0．25～0．5μm的薄层铬。常用的工艺有Cu/Ni/Cr、Ni/Cu/Ni/Cr、Cu—Sn/Cr等。经过抛光的制品表面镀装饰铬后，可以获得银蓝色的镜面光泽。在大气中经久不变色。这类镀层广泛用于汽车、自行车、缝纫机、钟表、仪器仪表、日用五金等零部件的防护与装饰。经过抛光的装饰铬层对光有很高的反射能力，可用作反光镜。在多层镍上镀微孔或微裂纹铬，是降低镀层总厚度，获得高耐蚀性防护一装饰体系的重要途径，也是现代电镀工艺的发展方向。 ②镀硬铬（耐磨铬）镀层具有极高的硬度和耐磨性，可延长工件使用寿命，如切削及拉拔工具，各种材料的压制模及铸模、轴承、轴、量规、齿轮等，还可用来修复被磨损零件的尺寸公差。镀硬铬的厚度一般为5～50μm，也可根据需要而定，有的高达200～800μm。钢铁零件镀硬铬不需要中间镀层，如对耐蚀性有特殊要求，也可采用不同的中间镀层。 ③镀乳白铬镀铬层呈乳白色，光泽度低、韧性好、孔隙低、色泽柔和，硬度比硬铬和装饰铬低，但耐蚀性高，所以常用于量具和仪器面板。为提高其硬度，在乳白色镀层表面可再镀覆一层硬铬，即所谓双层铬镀层，兼有乳白镀铬层和硬铬镀层的特点，多用于镀覆既要求耐磨又要求耐腐蚀的零件。 ④镀松孔铬（多孔铬）是利用铬层具有细致裂纹的特点，在镀硬铬后再进行机械、化学或电化学松孔处理，使裂纹网进一步加深、加宽。使铬层表面遍布着较宽的沟纹，不仅具有耐磨铬的特点，而且能有效地储存润滑介质，防止无润滑运转，提高工件表面抗摩擦和磨损能力。常用于受重压的滑动摩擦件表面的镀覆，如内燃机汽缸筒内腔、活塞环等。 ⑤镀黑铬黑铬镀层色黑具有均匀的光泽，装饰性好，具有良好消光性；硬度较高（130～350HV），在相同厚度下耐磨性比光亮镍高2～3倍；其抗蚀性与普通镀铬相同，主要取决于中间层的厚度。耐热性好，在300℃以下不会变色。黑铬层可以直接镀覆在铁、铜、镍及不锈钢表面，为提高抗蚀性及装饰作用，也可用铜、镍或铜锡合金作底层，在其表面上镀黑铬镀层。黑铬镀层常用于镀覆航空仪表及光学仪器的零部件、太阳能吸收板及日用品的防护与装饰。
