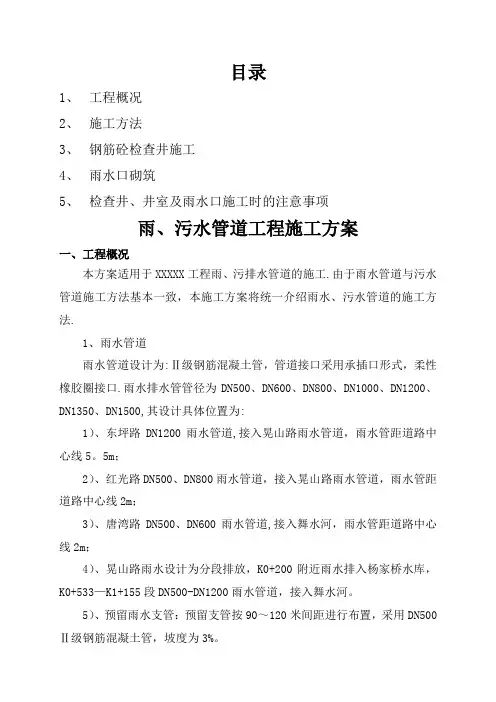

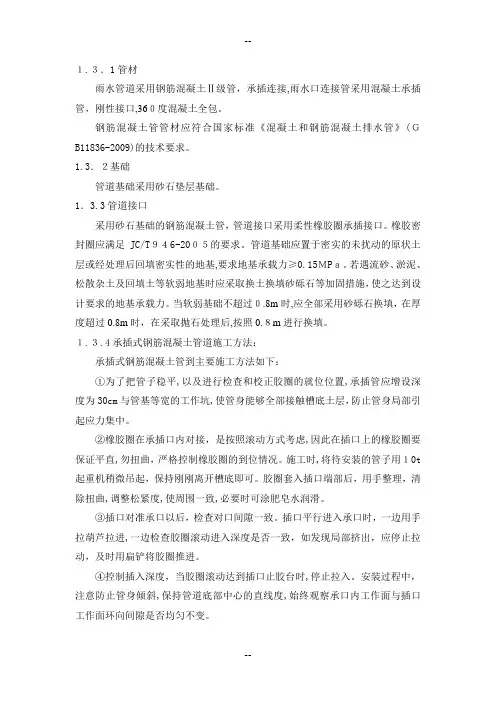

1.3.1管材

雨水管道采用钢筋混凝土Ⅱ级管,承插连接,雨水口连接管采用混凝土承插管,刚性接口,360度混凝土全包。

钢筋混凝土管管材应符合国家标准《混凝土和钢筋混凝土排水管》(GB11836-2009)的技术要求。

1.3.2基础

管道基础采用砂石垫层基础。

1.3.3管道接口

采用砂石基础的钢筋混凝土管,管道接口采用柔性橡胶圈承插接口。橡胶密封圈应满足JC/T946-2005的要求。管道基础应置于密实的未扰动的原状土层或经处理后回填密实性的地基,要求地基承载力≥0.15MPa。若遇流砂、淤泥、松散杂土及回填土等软弱地基时应采取换土换填砂砾石等加固措施,使之达到设计要求的地基承载力。当软弱基础不超过0.8m时,应全部采用砂砾石换填,在厚度超过0.8m时,在采取抛石处理后,按照0.8m进行换填。

1.3.4承插式钢筋混凝土管道施工方法:

承插式钢筋混凝土管到主要施工方法如下:

①为了把管子稳平,以及进行检查和校正胶圈的就位位置,承插管应增设深度为30cm与管基等宽的工作坑,使管身能够全部接触槽底土层,防止管身局部引起应力集中。

②橡胶圈在承插口内对接,是按照滚动方式考虑,因此在插口上的橡胶圈要保证平直,勿扭曲,严格控制橡胶圈的到位情况。施工时,将待安装的管子用10t起重机稍微吊起,保持刚刚离开槽底即可。胶圈套入插口端部后,用手整理,清除扭曲,调整松紧度,使周围一致,必要时可涂肥皂水润滑。

③插口对准承口以后,检查对口间隙一致。插口平行进入承口时,一边用手拉葫芦拉进,一边检查胶圈滚动进入深度是否一致,如发现局部挤出,应停止拉动,及时用扁铲将胶圈推进。

④控制插入深度,当胶圈滚动达到插口止胶台时,停止拉入。安装过程中,注意防止管身倾斜,保持管道底部中心的直线度,始终观察承口内工作面与插口工作面环向间隙是否均匀不变。

⑤管道敷设后要检查管底部中心线,其允许偏差不大于20mm,管内底高程偏差不大于10mm,插口进入承口的长度允许偏差5mm,胶圈滚至插口止胶台。

⑥管子接口就位后,立即在管子底部两侧塞土,使管身稳定,在不妨碍继续安装的管段的情况下,应及时进行胸腔还土。

⑦承插管管道中心线以下胸腔部分采用砂砾石或符合设计要求土质分层回填,每层厚度不超过30cm,密实度要求大于93%,尤其应对管道下部三角区进行插捣夯实;管道中心线以上部分采用素土回填。

1.4、检查井施工

雨污检查井采用钢筋砼检查井和砖砌雨水口检查井。检查井、雨水口施工时,均按有地下水处理,内、外抹面至井顶。

设在车行道下的检查井,井室周围的回填,应与管道沟槽的回填同时进行;当不便同时进行时,应预留台阶接茬;井室周围回填压实应沿井室中心对称进行,且不得漏夯;回填材料压实后应与井壁紧贴。
