全玻幕墙施工工艺
全玻幕墙施工工艺
(一)工程情况说明
本工厂全玻幕墙位于三、四楼，切高度较小，故考虑采用[6#槽钢作为—=12mm厚钢化玻璃及玻璃肋的上下镶嵌槽，槽钢外饰亚光不锈钢板，以保证建筑物线条简洁，采光充分，视野开阔，同时也满足了结构强度及刚度要求。
（二）全玻幕墙施工的基本步骤
测量放线→铁件制安→玻璃及玻璃肋安装→注胶→天门栓、门夹及地弹簧安装→全玻门扇安装→清洁
1、测量放线
（1）线工作应在风力不大于4级的情况下进行。
（2）首先应分别找出各块幕墙的前后、左右控制轴线及标高控制轴线，此项工作应在土建单位的配合下进行，以确保幕墙的分格有科学依据。
（3）根据2结构的控制轴线，综合考虑相关全玻幕墙的进出情况，确定出统一的全玻幕墙安装界面线。
（4）根据建筑物的标高控制线及建筑物的层高、梁高、挡水
线高度等特点，确定全玻幕墙的上下起始位置。
（5）根据已确定的全玻幕墙安装界面线，上下起始位置，参照施工图上大板玻璃的分格，肋玻璃的设置位置，就能确定型钢设置的位置、长度及数量。
（6）测量放线的同时，应用红油漆标记将全玻幕的界面线、上下起止线、分格线，肋玻璃位置线逐一作好记号，同时作好测量放线记录备查。
2、铁件制安
（1）本工程的全玻幕为直面玻璃。
（2）玻璃上、下夹持轨道，根据现场实测结果确定槽钢的长度及与玻璃肋处的配合角度。
（3）铁件的制作应在专业车间内用专用机具进行。
（4）铁件直接焊固于钢结构梁上，使其满足玻璃安装要求。
3、玻璃及玻璃肋的安装
（1）玻璃及玻璃肋的加工尺寸应根据铁件安装的起始位置及施工图中玻璃板快间伸缩缝的位置大小计算确定，由玻璃厂家进行加工，由于为钢化玻璃，加工尺寸的计算必须精确，否则玻璃不能使用。
（2）玻璃及玻璃肋可采用人工辅以吸盘进行安装。
（3）玻璃及玻璃肋的就位工作必须轻起轻落，由专人统一指挥进行，切实作好玻璃的保护工作，避免不必要的损失。
（4）玻璃就位前应在玻板镶嵌底槽内设软胶垫，胶垫的厚度根据计算的伸缩量确定，避免玻板与型钢硬性接触，不利玻板伸缩从而引起开裂。
（5）玻璃就位经校核其垂直度、平面度后用小木棒及铁丝对玻璃板块进行临时固定，在进行注胶的同时在2将临时固物拆除。
（6）安装完毕后作好工序自检。
4、注胶
（1）本工程为全白玻，故应采用白色透明的密封胶，该产品必须是符合相关规定及设计要求的合格产品。
（2）注胶要求均匀，光滑，无气泡。
（3）注胶完毕后，应在玻璃上间隔一定距离设警示标志，以便对成品进行保护。
5、天门栓、门夹及地弹簧安装
（1）天门栓的安装位置必须根据门夹的位置，玻璃安装位置，确定其上下、左右及进出位置。
（2）门夹的安装应注意其垂直度及水平度。
（3）地弹簧的埋设其面层不得高于楼面设计标高，应注意与
相关单位的配合。
（4）全玻门扇的安装，门扇周边与固定玻璃间的间隙应均匀一致，且必须保证门扇能自由开启；门扇关闭时速度应适度，关闭后门扇必须对齐，调地弹簧可满足上述要求。
6、清洁
清洁应采用专用清洗剂，不得对玻璃、胶等有任何腐蚀。
全玻幕墙施工工艺
全玻幕墙施工工艺 (一)工程情况说明 本工厂全玻幕墙位于三、四楼，切高度较小，故考虑采用[6#槽钢作为—=12mm厚钢化玻璃及玻璃肋的上下镶嵌槽，槽钢外饰亚光不锈钢板，以保证建筑物线条简洁，采光充分，视野开阔，同时也满足了结构强度及刚度要求。 （二）全玻幕墙施工的基本步骤 测量放线→铁件制安→玻璃及玻璃肋安装→注胶→天门栓、门夹及地弹簧安装→全玻门扇安装→清洁 1、测量放线 （1）线工作应在风力不大于4级的情况下进行。 （2）首先应分别找出各块幕墙的前后、左右控制轴线及标高控制轴线，此项工作应在土建单位的配合下进行，以确保幕墙的 分格有科学依据。 （3）根据2结构的控制轴线，综合考虑相关全玻幕墙的进出情况，确定出统一的全玻幕墙安装界面线。 （4）根据建筑物的标高控制线及建筑物的层高、梁高、挡水线高度等特点，确定全玻幕墙的上下起始位置。
（5）根据已确定的全玻幕墙安装界面线，上下起始位置，参照施工图上大板玻璃的分格，肋玻璃的设置位置，就能确定型钢设置的位置、长度及数量。 （6）测量放线的同时，应用红油漆标记将全玻幕的界面线、上下起止线、分格线，肋玻璃位置线逐一作好记号，同时作好测量放线记录备查。 2、铁件制安 （1）本工程的全玻幕为直面玻璃。 （2）玻璃上、下夹持轨道，根据现场实测结果确定槽钢的长度及与玻璃肋处的配合角度。 （3）铁件的制作应在专业车间内用专用机具进行。 （4）铁件直接焊固于钢结构梁上，使其满足玻璃安装要求。 3、玻璃及玻璃肋的安装 （1）玻璃及玻璃肋的加工尺寸应根据铁件安装的起始位置及施工图中玻璃板快间伸缩缝的位置大小计算确定，由玻璃厂家进行加工，由于为钢化玻璃，加工尺寸的计算必须精确，否则玻璃不能使用。 （2）玻璃及玻璃肋可采用人工辅以吸盘进行安装。 （3）玻璃及玻璃肋的就位工作必须轻起轻落，由专人统一指挥进行，切实作好玻璃的保护工作，避免不必要的损失。
最新外墙真石漆施工工艺流程(详细)
建筑物涂层质量的优劣，除了与涂料本身质量的好坏有关，还与施工技术水平有很大关系，为了保证真石漆的施工质量，必须要有正确的施工工艺和正确的施工方法，并要求施工人员严格按工艺要求进行施工。以下为晨光涂料整理出来的外墙真石漆施工工艺最新流程，与大家一起交流学习。 一、真石漆施工工序 1、墙面基底情况检查、记录 2、清洁墙面基础 3、处理墙面孔洞、裂缝等 4、视情况批刮外墙腻子1-2道 5、辊涂抗碱封闭底漆 6、辊涂罩面清漆 7、打磨边角及粗糙部位 8、喷涂真石漆 9、弹线部位粘贴胶带分格 10、根据尺寸要求弹线 二、外墙施工工具 1、为保证施工质量，建议先使用脚手架批刮真石漆专用腻子，再使用吊篮施工含砂底漆、真石漆和罩面清漆。 2、空压机：功率5KW以上，气量充足，压力为0.5-1.0兆帕的空压机带三根气管，能满足三人以上同时施工，能自动控制压力。 3、喷枪：上壶喷枪，容量500ml，口径4-8mm；容量太大，则操作不便；口径小，则施工速度慢。 4、各种口径喷嘴：4mm、5mm、6mm、8mm等，口径越小则喷涂越平整均匀，口径大则花点越大，凹凸感越强。 5、橡胶管：氧气管，直径8mm。 6、毛刷、滚筒、铲刀若干。 7、遮挡用工具：塑料布、纤维板、图钉、胶带。 三、外墙基底处理要点 1、基层存在孔洞、凹陷，应进行填充修补并找平； 2、基层存在突起以及突出部位，应进行铲除并找平； 3、基层存在表层浮灰及粘浮污染物，应进行清扫、打磨，保证表面清洁； 4、基层存在油污，应采取清洗剂进行清洗，保证去除后表面清洁和干燥； 5、基层存在空鼓，应叩开铲除，并用聚合物砂浆修补； 6、基层存在裂纹和裂缝，应对其裂纹进行修补和抑裂增强处理； 7、基层存在泛碱和严重盐析现象，应采用草酸进行中和处理； 8、霉菌滋生的地方，应用漂白粉水反复洗刷，再用自来水及钢丝刷将墙面清洗干净，彻底干燥后才可施涂底漆。 9、对有旧涂层的墙面必须确认其附着力才可施工，否则必须先铲除；旧墙面有空鼓、起壳的部位应铲除后修补平整； 四、基层要求 1、牢固－无空鼓、开裂、起砂、掉粉等； 2、平整－符合中级或高级抹灰标准；
全玻幕墙施工工艺
全玻幕墙安装工艺 1. 放线定位 A、测量放线。 a. 幕墙定位轴线的测量放线必须与主体结构的主轴线平行或垂直。 b. 要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。要求上、下中心线偏差小于1~2mm c. 测量放线应在风力不大于4级的情况下进行。 B、放线定位。 应首先将玻璃的位置弹到地面上，然后再根据外缘尺寸确定锚固点。 2. 结构的检查 墨线弹好以后，在结构处拉垂直钢线，以及横向线进行结构检查, 检查结构是否符合要求，将检查尺寸记录下来，反馈给设计（图示） 3. 上部承重钢结构安装 A、注意检查预埋件或锚固钢板的牢固。
B、承重钢横梁的中心线必须与幕墙中心线相一致，并且椭圆螺孔中 心要与设计的吊杆螺栓位置一致。 C内金属扣夹安装必须通顺平直 D所有钢结构焊接完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。 上部承重钢结构安装4. 下部和侧边边框安装 严格按照放线定位和设计标高施工，在每块玻璃的下部都要放置 不少于2块氯丁橡胶垫块，垫块宽度同槽口宽度，长度不应小于 100mm 5. 玻璃安装就位 A、玻璃吊装。
a. 再一次检查玻璃的质量 b. 安装电动吸盘机。 c. 试起吊。 d. 在玻璃适当位置安装手动吸盘、拉缆绳索和侧边保护胶套。 e. 在要安装玻璃处上下边框的内侧粘贴低发泡间隔方胶条，胶条的宽度与设计的胶缝宽度相同。 B、玻璃就位。 a. 吊车将玻璃移近就位位置后，使玻璃对准位置徐徐靠近。 b. 上层工人要把握好玻璃，防止玻璃在升降位时碰撞钢架。 c. 玻璃定位。安装好玻璃吊夹具，吊杆螺栓应放置在标注在钢横梁上的定位位置。反复调节杆螺栓，使玻璃提升和正确就位。 d. 安装上部外金属夹扣后，填塞上下边框外部槽口内的泡沫塑料圆条，使安装好的玻璃有临时固定。 C注密封胶 a. 所有注胶部位的玻璃和金属表面要用丙酮或专用清洁剂擦拭干净，不能用湿布和清水擦洗，注胶部位表面必须干燥。 b. 沿胶缝位置粘贴胶带纸带，防止硅胶污染玻璃。 c. 要安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。 d. 注胶后用专用工具刮胶，使胶缝呈微凹曲面。 e. 注胶工作不能在风雨天进行，注胶也不宜在低于5 C的低温条件下进行。

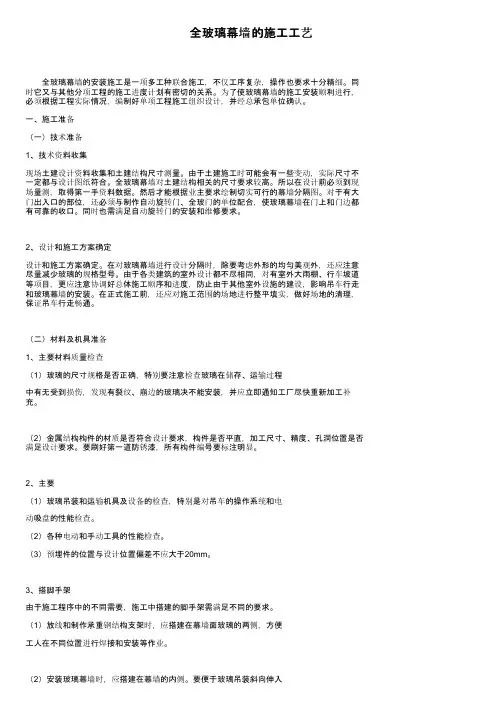

玻璃幕墙施工方案73628
全玻璃幕墙施工方案 全玻璃幕墙的安装施工是一项多工种联合施工，不仅工序复杂，操作也要求十分精细。同时它又与其他分项工程的施工进度计划有密切的关系。为了使玻璃幕墙的施工安装顺利进行，必须根据工程实际情况，编制好单项工程施工组织设计，并经总承包单位确认。 一、施工准备 （一）技术准备 1.技术资料收集现场土建设计资料收集和土建结构尺寸测量。由于土建施工时可能会有一些变动，实际尺寸不一定都与设计图纸符合。全玻璃幕墙对土建结构相关的尺寸要求较高。所以在设计前必须到现场量测，取得第一手资料数据。然后才能根据业主要求绘制切实可行的幕墙分隔图。对于有大门出入口的部位，还必须与制作自动旋转门、全玻门的单位配合，使玻璃幕墙在门上和门边都有可靠的收口。同时也需满足自动旋转门的安装和维修要求。 2 .设计和施工方案确定设计和施工方案确定。在对玻璃幕墙进行设计分隔时，除要考虑外形的均匀美观外，还应注意尽量减少玻璃的规格型号。由于各类建筑的室外设计都不尽相同，对有室外大雨棚、行车坡道等项目，更应注意协调好总体施工顺序和进度，防止由于其他室外设施的建设，影响吊车行走和玻璃幕墙的安装。在正式施工前，还应对施工范围的场地进行整平填实，做好场地的清理，保证吊车行走畅通。 （二）材料及机具准备 1 .主要材料质量检查 （1）玻璃的尺寸规格是否正确，特别要注意检查玻璃在储存、运输过程中有无受到损伤，发现有裂纹、崩边的玻璃决不能安装，并应立即通知工厂尽快重新加工补充。 （2）金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位置是否满足设计要求。要刷好第一道防锈漆，所有构件编号要标注明显。 2 .主要施工机具检查 （1）玻璃吊装和运输机具及设备的检查，特别是对吊车的操作系统和电动吸盘的性能检查。
建筑外墙涂装工程施工方案及工艺流程
建筑外墙涂装工程施工方案及工艺流程 一、施工工序 施涂前应将基层的缺棱掉角处，用1:2水泥砂浆修补；表面麻面及缝隙应用腻子填补齐平。同立面应用同一批号的乳胶漆，每遍乳胶漆不宜施涂过厚，涂层应均匀，颜色一致。抹灰施涂工序为：清扫→填补、缝隙、局部刮腻子→第一遍满刮腻子→磨平→第二遍满刮腻子→磨平→第一遍乳胶漆→复补腻子→磨平→第二遍乳胶漆→磨平→第三遍乳胶漆。 1.1 足够的养护期 新的水泥砂浆混凝土表面必须经过合理的养护时间，让其“吐碱”，并充分干燥，要求其含水率小于10％，PH 值小于10后方可施工。但墙体表面含水率和pH的测定并不方便。理论上讲，在温度25 度，相对湿度65％的条件下，水泥砂浆墙面须干燥21天以上，而在不同的季节，根据经验，夏天通常需2周以上，冬天通常需4周以上。目前一些高层建筑在外墙粉刷完工后，常常先拆除脚手架养护两个月以上，再用吊篮进行外墙涂装施工，这样不仅降低了含水率和pH值，而且如果墙面有收缩开裂等缺陷，也可及时处理，很大程度上保证了外墙涂装的质量；但是一些多层建筑由于工期原因、脚手架等问题，常常不能保证足够的养护期，为外墙涂装留下隐患。 （1）：首先充分的养护时间是很难做到的，现在的工程工期不长，留给外墙涂料的施工工期就更短，很难保证其完全达到自然养护期的要求，因此让其完全“吐碱”是不可能的。有必要时,进行”酸洗”. （2）：不同性质的涂料对底面的要求也不一样，溶剂型涂料要求底面含水率小于8%，水溶性涂料要求底面含水率小于10%，如果底面是木制含水率可以小于12%。 1.2 底层处理要合格 底层表面应干燥、坚实、牢固，不应有起砂、裂缝。疏松等缺陷。外墙涂装的底层根据对涂装的要求分为普通、中级、高级抹灰底层或混凝土底层。建筑外墙涂料施工前必须对抹灰和混凝土底层进行验收，未经验收或验收不合格的墙面不能进行涂装施工，如墙面有起砂、裂缝、疏松等现象应要求土建单位进行处理，要铲除疏松层，修补裂缝、缺棱掉角等缺陷，待验收合格后方可施工。 应该说墙面质量缺陷中，空鼓对涂料施工的威胁最大。涂料开始施工，即表示对墙面认可，许多工程因工期紧张，工序不到位，致使墙面质量留下隐患，因此，在涂料进场施工前一定要配合监理，土建方严格验收墙面。如果缺少这样的验收，将对未来的施工造成不小的麻烦。 1.3 底层表面清洁 底层表面必须清洁，无泥土、白霜、油污及脱模剂等污染物附着。如发现有上述附着物，应用铲刀、钢丝刷、砂纸。洗涤剂等除去，再用清水冲洗干净，干燥后方可进行涂装。墙面经处理后应尽快进行施工，以免重新污染。 对窗的保护，特别是现在流行的大面积落地塑钢窗。塑钢上一但污染腻子或涂料极难清洗，而且大部分工程塑钢窗窗框都在涂料之前施工完毕，本着“谁后施工谁保护”的原则，涂料施工方对塑钢一定要做仔细的保护，否则清洗起来是很麻烦的。最好的办法是和塑钢制作单位协商互惠的条件，比如让其免费使用吊篮维修塑窗和打密封胶等。 1.4 外墙面的分格条 外墙面涂装直做分格线处理，分格条有多种形式，过去常在抹面砂浆中预埋木条，
全玻幕墙施工工艺
放线定位 1、测量放线。 （1）幕墙定位轴线的测量放线必须与主体结构的主轴线平行或长垂直。 （2）要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。要求上、下中心线偏差小于1~2mm。 （3）测量放线应在风力不大于4 级的情况下进行。 2、放线定位。应首先将玻璃的位置弹到地面上，然后再根据外缘尺 寸确定锚固点。 （七）上部承重钢结构安装 （1）注意检查预埋件或锚固钢板的牢固。 （2）承重钢横梁的中心线必须与幕墙中心线相一致，并且椭 圆螺孔中心要与设计的吊杆螺栓位置一致。 （3）内金属扣夹安装必须通顺平直。 （4）所有钢结构焊接完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。 （八）下部和侧边框安装严格按照放线定位和设计标高施工，在每块玻璃的下部都要放置不少于2块氯丁橡胶垫块，垫块宽度同槽口宽度，长度不应小于100mm 九）玻璃安装就位 1、玻璃吊装。 1）再一次检查玻璃的质量
（2）安装电动吸盘机。 （3）试起吊。 （4）在玻璃适当位置安装手动吸盘、拉缆绳索和侧边保护胶套。 （5）在要安装玻璃处上下边框的内侧粘贴低发泡间隔方胶条，胶条的宽度与设计的胶缝宽度相同。 2、玻璃就位。 （1）吊车将玻璃移近就位位置后，使玻璃对准位置徐徐靠近 （2）上层工人要把握好玻璃，防止玻璃在升降位时碰撞钢架 （3）玻璃定位。安装好玻璃吊夹具，吊杆螺栓应放置在标注在钢横梁上的定位位置。反复调节杆螺栓，使玻璃提升和正确就 位。 （4）安装上部外金属夹扣后，填塞上下边框外部槽口内的泡沫塑料圆条，使安装好的玻璃有临时固定。 十）注密封胶 （1）所有注胶部位的玻璃和金属表面要用丙酮或专用清洁剂擦拭干净，不能用湿布和清水擦洗，注胶部位表面必须干燥。 （2）沿胶缝位置粘贴胶带纸带，防止硅胶污染玻璃。 （3）要安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。 (4)注胶后用专用工具刮胶，使胶缝呈微凹曲面。 (5)注胶工作不能在风雨天进行，注胶也不宜在低于5C的 低温条件下进行。
全玻璃幕墙悬挂安装施工工艺
全玻璃幕墙悬挂安装施工工艺 1范围 施工工艺适用于非抗震设防和抗震设防烈度为6- 8度，建筑高度不大于50M的民用建筑中全玻璃幕墙的安装。 2施工准备 2.1材料要求 （1）玻璃的尺寸规格是否正确，特别要注意检查玻璃在储存、运输过程中有无受到损伤 ，发现有裂纹、崩边的玻璃决不能安装，并应立即通知工厂尽快重新加工补充。 （2）金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位 置是否满足设计要求。要刷好第一道防锈漆，所有构件编号要标注明显。 2.2主要机具设备 a. 垂直运输机械：土建的外用电梯、塔吊、井架，以及安装必备的电动葫芦、手动葫芦。 b.各种机电设备：电焊机、氩弧焊机、型材切割机。 c. 手工工具：玻璃吸盘、电动改锥、手电钻、电锤、梅花扳手、活动扳手、水平直钢板尺、钢角尺、钢卷尺、打胶枪。 d.测量仪器：经纬仪、水准仪 3.3作业条件 1主体结构已完工，并办理完主体质量验收手续。 2 幕墙与主体结构连接的预埋件，已在主体施工中按设计要求准确，牢固地做好预埋， 与幕墙主体连接的主体混凝土强度大于C30。
3 幕墙安装操作用的外架、上料平台等设施已设置完毕，并经验收合格，作业棚、工作台、动力及照明电源线路准确就序。 4 幕墙产品制作前已对建筑设计施工图进行了放样核对，并对主体结构进行了复测，按实测结果调整了幕墙设计，并经设计单位同意。 5 全玻璃幕墙的安装专项施工组织设计和施工方案已编制完毕，并经有关部门审批。 6 全玻璃幕墙的材料、零配件、结构构件等已按设计要求加工进场，并经验收合格，有相关的产品质量合格证和试验报告。 7 各工序的施工操作人员均已接受书面技术交底和三级安全教育，关键工 序和特殊工种人员均持有岗位合格证书。 3操作工艺 全玻璃幕墙工艺流程如图： 测量放线---支撑骨架安装----玻璃板块安装---密封注胶---幕墙清洗及清理 3.1测量放线 （1）幕墙定位轴线的测量放线必须与主体结构的主轴线平等或垂直，以免幕墙施工和室内外装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。 （2）要使用高精度的激光水准仪、经纬仪、配合用标准钢卷尺、重锤、水平尺等复核。对高度大于7m的幕墙，还应反复2次测量核对，以确保幕墙的垂直精度。要求上、下中心线偏差小于1~2mm。 （3）测量放线应在风力不大于4级的情况下进行，对实际放线与设计图之间的误差应进行调整、分配和消化，不能使其积累。通常以利用适当调节缝隙的宽度和边框的定位来解决。如果发现尺寸误差较大，应及时反映，以便采取重新重制做一块玻璃或其他方法合理解决。
全玻璃幕墙施工工艺标准
全玻璃幕墙施工工艺标准 本章适用于民用建筑全玻璃幕墙（包括吊挂式支承和座地式支承全玻璃幕墙）安装工程。 一、材料 （一）钢材 1．吊挂或支承式全玻幕墙其吊挂夹具要有良好的耐候性和适应变形的能力，应采用铜制夹口。 2．全玻璃幕墙固定件采用碳素钢材时表面应进行防腐蚀处理。热镀锌或防腐涂料表面除锈不得低于Sa2.5级，进行表面处理。 （二）结构胶 1．玻璃幕墙的密封材料宜采用硅酮结构胶或耐候硅酮密封胶。 2．不同品牌的硅酮结构胶和密封胶不应混合使用。 3．在任何情况下，不得使用过期的硅酮胶。 4．硅酮结构胶、硅酮耐候胶在使用时应提供与接触材料的相容性试验合格报告和抗拉力实验合格报告以及保质年限的质量证明文件。 5．吊挂式安装的吊夹口用胶应采用双组分树脂胶。（三）玻璃 1．全玻璃幕墙用的玻璃外观质量和性能应符合现行国
家标准，玻璃边缘应进行处理，其加工精度应符合设计要求；玻璃边缘应倒棱并细磨边；外露玻璃边缘应精磨边； 2．玻璃肋的厚度应大于12mm 3．全玻玻璃幕墙采用夹层玻璃时，应采用以聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。 二、主要安装机具 主要机具有：垂直与水平运输机具垂直与水平运输机具、起重机（汽车）、电动葫芦、电动真空吸盘、手动吸盘、注胶机具、电焊机、扭矩扳手、普通扳手、冲击钻、测厚仪、铅垂仪、激光经纬仪、经纬仪、水准仪、水平仪、玻璃边缘应力测试仪、钢尺钢卷尺、水平尺角度尺、靠尺、清洗机具。 三、作业条件 1 玻璃幕墙安装施工前应编制专项施工组织设计方案,上报 审批后方可进行施工。 2 玻璃幕墙的材料,零附件和结构件等应符合设计要求,进场时应提交产品质量证明书。玻璃幕墙安装施工前应按有关规范的要求对主体结构进行验收。 3 对玻璃幕墙施工环境会造成严重污染的分项工程应安排 在玻璃幕墙施工前进行,否则应采取有效的保护措施。 4构件的安装应注意安装顺序,防止误差的积累和误差的相互
外墙保温施工工艺流程
外墙保温施工工艺及标准 一、施工工艺： 1．工艺流程： 施工准备→墙面基层处理，砌体抹灰找平→穿墙孔洞封堵→挤塑板（隔离带）粘贴→铺设钢丝网片并用锚固件固定→抹抗裂砂浆→养护验收 二、施工条件： 1．基层墙体的挠度应 3．墙面弹控制线：在二（三）层干挂石材与外墙贴砖处弹出控制线，以此开始保温板的粘贴，此外还应弹出外墙造型、线条标高线和防火隔离带的具体位置。并检查验收。 4．挂基准线：在建筑物外墙大角（阳角、阴角）及其它必要处挂出垂直基准控制线，弹出水平控制基准线。施工过程中每层适当挂水平线，以控制挤塑板的垂直度和平整度。 5．粘贴挤塑板 （1）配制粘接砂浆：专用聚合物粘贴砂浆应按配合比混合后，用搅拌机充分搅拌均匀。 （2）挤塑板的粘贴应从下往上进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度，并在各层挂水平控制线。粘贴保温板应由大面处向拐角处进行粘贴。 （3）挤塑板粘贴时板缝应挤紧密实，当板间缝隙大于5mm 时，须用保温板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差过大的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。 （4）按照事先排好的尺寸切割保温板，严禁随意拼粘。拐角处沿建筑物全高顺直、完整。挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2 板长，局部最小错缝不得小于200mm 。 （5）保温板与基层粘结砂浆在铺贴压实后，保温板与墙体粘接处的沾灰面积应在95％以上，以保证保温板与墙体粘结牢固。并不定时对沾灰率进行抽查，不合格处一律拆除。 （6）粘贴挤塑板时板与板之间要相互挤紧，每贴完一块板后要及时清理 玻璃幕墙施工作法及施工工艺 2008-9-1 15:46 【大中小】【打印】【我要纠错】本工程玻璃幕墙工程由专业的幕墙公司制作及安装，在此仅介绍一下玻璃幕墙的一般作 法及要求 1. 基本要求 （1 ）作业条件 1）应编制幕墙施工组织设计，并严格按施工组织设计的顺序进行施工。 2）幕墙应在主体结构施工完毕后开始施工。对于高层建筑的幕墙，实因工期需要，应 在保证质量与安全的前提下，可按施工组织设计沿高分段施工。在与上部主体结构进行立体交叉施工幕墙时，结构施工层下方及幕墙施工的上方，必须采取可靠的防护措施。 3）幕墙施工时，原主体结构施工搭设的外脚手架宜保留，并根据幕墙施工的要求进行 必要的拆改（脚手架内层距主体结构不小于300mm ）。如采用吊篮安装幕墙时，吊篮必 须安全可靠 4）幕墙施工时，应配备必要的安全可靠的起重吊装工具和设备。 5）当装修分项工程会对幕墙造成污染或损伤时，应将该项工程安排在幕墙施工之前施 工，或应对幕墙采取可靠的保护措施。 6）不应在大风大雨气候下进行幕墙的施工。当气温低于-5 C时不得进行玻璃安装，不 应在雨天进行密圭寸胶施工。 7 ）应在主体结构施工时控制和检查固定幕墙的各层楼（屋）面的标高、边线尺寸和预埋件位置的偏差，并在幕墙施工前应对其进行检查与测量。当结构边线尺寸偏差过大时，应先对结构进行必要的修正；当预埋件位置偏差过大时，应调整框料的伺距或修改连结件与 主体结构的连接方式。 （2 ）幕墙安装 1）应采用（激光）经纬仪、水平仪、线锤等仪器工具，在主体结构上逐层投测框料与主体结构连接点的中心位置，X、y和Z轴三个方向位置的允许偏差为± 1.0mm. 2 ）对于元件式幕墙，如玻璃为钢化玻璃、中空玻璃等现场无法裁割的玻璃，应事先检查玻璃的实际尺寸，如与设计尺寸不符，应调整框料与主体结构连接点中心位置。或可按框 料的实际安装位置（尺寸）定制玻璃。 3）按测定的连接点中心位置固定连结件，确保牢固。 石材幕墙施工工艺流程及规范 石材幕墙编制依据: 1、《建筑装饰装修工程质量验收规范》(GB50210-2001); 2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001); 3、《施工现场临时用电安全技术规程》(JGJ46-88); 4、《建筑施工高处作业安全技术规范》(JGJ80-91); 5、《金属与石材幕墙工程技术规范》(JGJ133-2001); 6、装饰装修设计图纸; 7、现行工程施工规范、标准。 一、石材幕墙施工工艺流程 定位、测量、放线→清理预埋件→测定预埋件中心线位置→各中心线间距的全面校准并定位→如果没有预埋件或预埋件位置偏移，定 位及安装后置锚板→底端基准水平线的测定与校准→顶端基准水平线的测定与校准→拉通线顺直各支持点的垂线→焊接镀锌角码，固定立柱→拉通线校准立柱，测定、安装横梁→安装干挂件用胶固定石材，定位、核准→板缝填塞泡沫棒、缝隙两边粘贴纸胶带→打注耐候密封胶→检查所有打胶是否顺直，是否有气泡→清除所有多余的胶料→检查验收→清洗 二、外墙干挂火烧花岗石板 (1)、外墙干挂石材焊接施工工艺流程 ①、施工准备:施工前将所用的材料、电焊机、电缆、焊条、焊帽准备好，检查电焊机接线柱上的螺母是否拧紧，检查保险丝是否完好，调节机构是否良好，开动电焊机时发觉有异常声音应立即停机检查。 ②、人员组织:无高血压、心脏病、癫痫病、眩晕病等妨碍本作业的其他疾病及生理缺陷。学徒期满，具有独立操作能力，经培训考试合格后，持证上岗。 ③、施工要求: 3.1、焊接角码采用120×75×8(L=120mm)镀锌角码，焊条采用淄博齐鲁焊业有限公司生产的齐鲁牌E4303电焊条。在预埋件表面不平、歪斜时，焊接镀锌角码时又必须满足三面焊接、表面平整，所以在焊接时在镀锌角码与预埋件之间垫上钢板(宽度8cm，厚度10mm)四面焊接，最后锚板进行三面焊接，焊接高度不小于6mm。焊接完毕将焊渣剔除干净，刷防锈漆三遍，银粉漆二遍。 3.2、焊接时，将焊接部位用钢丝刷将表面污物清除干净，在焊接时需要将焊条末端焊芯裸露。焊接采用直击法:将焊条末端对准焊件，然后手腕下弯，使焊条轻微碰一下焊件，再迅速将焊条提起2-4mm ,引燃电弧后手腕放平，使电弧保持稳定燃烧。这样施工不会使焊件表面划伤。 3.3、焊接时，采用月牙形运条法焊接。焊条的末端沿着焊接方向作月牙形的左右摆动，摆动的速度为1秒。同时需在接头的两边作片刻的停留，是为了使焊缝边缘有足够的熔深，防止咬边。这样操作是金属熔化良好，有较长的保温时间，气体容易析出，熔渣也易于浮到焊缝表面来，焊缝质量较高。 3.4、焊道的连接:焊条电弧焊时，由于受焊条长度的限制，不能用一根焊条完成一条焊缝，因而出现了焊道连接问题。焊道连接容易产生夹渣、气孔等缺陷，因此为了保证焊道连接质量，使焊道连接均 全玻璃幕墙悬挂安装施工工艺 1 范围 施工工艺适用于非抗震设防和抗震设防烈度为6-8度，建筑高度不大于50M的民用建筑中全玻璃幕墙的安装。 2 施工准备 2.1材料要求 （1）玻璃的尺寸规格是否正确，特别要注意检查玻璃在储存、运输过程中有无受到损伤，发现有裂纹、崩边的玻璃决不能安装，并应立即通知工厂尽快重新加工补充。 （2）金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位置是否满足设计要求。要刷好第一道防锈漆，所有构件编号要标注明显。 2.2主要机具设备 a. 垂直运输机械：土建的外用电梯、塔吊、井架，以及安装必备的电动葫芦、手动葫芦。 b. 各种机电设备：电焊机、氩弧焊机、型材切割机。 c. 手工工具：玻璃吸盘、电动改锥、手电钻、电锤、梅花扳手、活动扳手、水平直钢板尺、钢角尺、钢卷尺、打胶枪。 d. 测量仪器：经纬仪、水准仪 3.3 作业条件 1 主体结构已完工，并办理完主体质量验收手续。 2 幕墙与主体结构连接的预埋件，已在主体施工中按设计要求准确，牢固地做好预埋，与幕墙主体连接的主体混凝土强度大于C30。 3 幕墙安装操作用的外架、上料平台等设施已设置完毕，并经验收合格，作业棚、工作台、动力及照明电源线路准确就序。 4 幕墙产品制作前已对建筑设计施工图进行了放样核对，并对主体结构进行了复测，按实测结果调整了幕墙设计，并经设计单位同意。 5 全玻璃幕墙的安装专项施工组织设计和施工方案已编制完毕，并经有关部门审批。 6 全玻璃幕墙的材料、零配件、结构构件等已按设计要求加工进场，并经验收合格，有相关的产品质量合格证和试验报告。 7 各工序的施工操作人员均已接受书面技术交底和三级安全教育，关键工序和特殊工种人员均持有岗位合格证书。 3 操作工艺 全玻璃幕墙工艺流程如图： 测量放线---支撑骨架安装 ----玻璃板块安装---密封注胶---幕墙清洗及清理 3.1测量放线 （1）幕墙定位轴线的测量放线必须与主体结构的主轴线平等或垂直，以免幕墙施工和室内外装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。 （2）要使用高精度的激光水准仪、经纬仪、配合用标准钢卷尺、重锤、水平尺等复核。对高度大于7m的幕墙，还应反复2次测量核对，以确保幕墙的垂直精度。要求上、下中心线偏差小于1~2mm。 （3）测量放线应在风力不大于4级的情况下进行，对实际放线与设计图之间的误差应进行调整、分配和消化，不能使其积累。通常以利用适当调节缝隙的宽度和边框的定位来解决。如果发现尺寸误差较大，应及时反映，以便采取重新重制做一块玻璃或其他方法合理解决。 3.2支撑骨架安装 （1）上部承重钢结构安装 a.注意检查预埋件或锚固钢板的牢固，选用的锚栓质量要可靠，锚栓位置不宜靠近钢盘混凝土构件的边缘，钻孔孔径和深度要符合锚栓厂家的技术规定，孔内灰渣要清吹干净。 外墙外保温施工工艺流程 外墙保温施工前的准备工作：墙体基面的自检与验收 1. 墙体基面须水泥砂浆抹灰找平，且为细毛面。平整度、垂直度达到国家一般验收标准2m直尺少于4mm。 2. 墙体基面抹灰层不应出现起砂、空鼓、开裂等现象，抹灰层要有足够的养护期（14天）。达到一定干燥度含水12%以下。 3. 保温施工前要求门窗、栏杆、避雷带、管道固定钉及其它预埋件安装完毕，且抹灰到位并已通过验收及符合设计要求。 4. 脚手架横杆与直杆距墙体300mm左右。 5. 需贴保温板线条时，脚手架横杆距墙体相应加宽。 外墙保温施工前的准备工作：施工工具及胶浆的搅拌 1. 施工队必须派专人打浆。 2. 配置胶浆严格按照厂家规定的配比比例执行。 3. 各种材料搅拌均匀后，应静止约10分钟左右，而后再搅拌一次，稠度以适宜施工为准。 4. 混合胶浆配制不得过多：3个小时必须用完。 5. 必须用电动工具搅拌。 外墙外保温施工工艺流程-第一步：贴翻包网 1.各门窗洞口及保温终止部位都应粘贴翻包网。 2.翻包网的宽度应根据现场保温所需保温板的厚度来确定，粘贴在墙上的宽部分应保持清洁。左右，甩出100mm，翻包到板上的网宽度约65mm度大于 外墙外保温施工工艺流程-第二步：保温板的铺贴 1. 贴板前，应先清理基层墙面，清除杂物及水泥砂浆残留物及粉尘等。 2. 保温板粘贴采用圈点法。在保温板背面四周抹上胶浆，其宽度各为70mm，中间均匀分布8个圆饼。直径为100mm，粘结面积不得少于40％。为保证粘接力，保温板距墙体2mm-3mm，要求铺贴平整(XPS 板平整尤为重要) 3. 保温板铺贴应沿水平线自下而上，横向铺贴，上下行应错缝排列，错缝为 全玻幕墙施工工艺 1 全玻幕墙的安装机具 全玻幕墙的板件尺寸和厚度都很大，面玻璃可达2 m x1 0 m，厚度可达22m,25mm。单块板的重量可达1 0 K N 以上。因此安装中首先遇到的问题是大块玻璃的运输和吊装的问题。板件通常由大型玻璃运输车运送。由汽车吊进行吊装。为吊装这种大尺寸、大重量的玻璃，必须采用大起重量的组合式电动吸盘机。为适应大尺寸玻璃需要，各电动真空吸盘机分散布置在型钢支架上。当用集中布置的吸盘机起吊大尺寸玻璃时，可以在配置辅助吸盘机。 1、重钢支架 2．1、度超过5 m 的全玻幕墙要用吊架悬挂在上方的钢支架上。钢支架可以为型钢架，当跨度较大时则多用钢桁架。 2．2、构件应镀锌或涂刷防锈漆，桁架式钢架要布置足够斜杆来保证其几何不变型。 2．3、挂钢结构在玻璃自重作用下应有足够的刚度，其竖向位移不应大于其跨度的L/ 3 00。悬挂结构刚度不足是造成面玻璃开裂的原因之一。 2．4、挂钢结构专为悬挂全玻璃幕墙而设，不宜兼作他用，以免受力复杂，变形加大，使玻璃开裂。 2、天槽和地槽 全玻幕墙面玻璃和肋玻璃上、下端边缘分别放在天槽和地槽内。槽由型钢制作。槽宽应比玻璃厚度大3 0 m m ,槽深在放置2 0 ~ 3 0 m m 厚橡胶垫块后不小于2 0 m m。玻璃与槽壁之间应采用耐候密封胶密封。 3、玻璃的安装 玻璃由汽车吊通过吸盘机起吊后安装。全玻幕墙玻璃安装中关键点是避免玻璃在平面内、外产生过大的安装应力，这就要求： 4．1、夹应在同一平面内，避免玻璃平面外受局部弯曲； 4．2、夹松紧程度要一致，避免由于吊夹受力有大小使玻璃在平面内受剪而破坏。许多工程大玻璃开裂的主要原因都是安装质量不好，吊夹不在同一平面内，后者吊夹松紧不一致，受力有大小。由上述安装问题产生的裂缝多贯通整块玻璃，由吊夹出发，向下斜向延伸至板边缘。如果因吊夹不在同一平面内而开裂时，上、下玻璃还会有平面外错动。 4、安装质量:玻璃就位后，应调整玻璃位置，达到以下要求： 全玻幕墙施工质量要求 1、连接件安装工艺及技术方案 幕墙构件的现场施工方法和技术措施详见：附件二、《玻璃、铝板幕墙安装作业指导书》 1.1工艺流程说明： 工艺流程：熟悉图纸及技术交底→熟悉施工现场→寻准预埋铁件对准竖梁线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录。 1.2 基本操作说明： 1.2.1 熟悉图纸：了解前段工序的变化更改及设计变更。 1.2.2熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。 1.2.3寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体砼结构连接起来。故安装连接件时首先要寻找原预埋件，只有寻准了预埋件才能很准确地安装连接件。 1.2.4对照竖梁垂线：竖梁的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2mm。 1.2.5拉水平线控制水平高低及进深尺寸。虽然予埋铁件时已控制水平高度，但由于施工误差的影响，安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误，方法参照前几道工序操作要求。 1.2.6点焊：在连接件三维空间定位确定准确后要进行连接件的临时固定即点焊。点焊时每个焊接面点2～3点，要保证连接件不会脱落。点焊时要两人同时进行，一人固定位置；另一人点焊，这样协调施工同时两人都要做好各种防护；点焊人员必须是有焊工技术操作证者，以保证点焊的质量。 1.2.7验收检查。对初步固定的连接件按层次逐个检查施工质量，主要检查三维空间误差，一定要将误差控制在误差范围内。三维空间误差工地施工控制范围为垂直误差小于2mm，水平误差小于2mm，进深误差小于3mm。 1.2.8加焊正式固定：对验收合格的连接件进行固定，即正式烧焊。烧焊操作时要按照焊接的规格及操作规定进行，一般情况下连接件的两边都必须满焊。1.2.9验收：对烧焊好的连接件，现场管理人员要对其进行逐个检查验收，对不合格处进行返工改进，直至达到要求为止。 1.2.10防腐：预埋铁件在模板拆除，凿除砼面层后进行过一次防腐处理，连接件在车间加工时亦进行过防腐处理，具体处理方法如下： （1）清理焊渣； （2）刷防锈漆； （3）刷保护面漆，有防火要求时要刷防火漆； 2、竖梁定位放线工艺及技术方案 幕墙构件的现场施工方法和技术措施详见：附件二、《玻璃、铝板幕墙安装作业指导书》 2.1工艺流程说明： 熟悉了解图纸要求，检查图纸是否有不清楚的地方，是否有弄不懂的问题→准备所有的工器具，做好准备工作→在施工现场找准所开线的位置→在关键层打水平线→寻找辅助层打水平线→找出竖梁放线定位点→将定位点加固→拉水平线→检查水平线的误差→调整误差→进行水平分割→复查水平分割的准确*→吊垂直线→检查垂直度→固定垂直线→检查所有放线的准确线→重点清查转角，变面位置的放线情况。 全玻璃幕墙施工方案 摘要：全玻璃幕墙的安装施工是一项多工种联合施工，不仅工序复杂，操作也要求十分精细。同时它又与其他分项工程的施工进度计划有密切的关系。为了使玻璃幕墙的施工安装顺利进行，必须根据工程实际情况，编制好单项工程施工组织设计，并经总承包单位确认。 一、施工准备 （一）技术准备 1. 技术资料收集 现场土建设计资料收集和土建结构尺寸测量。由于土建施工时可能会有一些变动，实际尺寸不一定都与设计图纸符合。全玻璃幕墙对土建结构相关的尺寸要求较高。所以在设计前必须到现场量测，取得第一手资料数据。然后才能根据业主要求绘制切实可行的幕墙分隔图。对于有大门出入口的部位，还必须与制作自动旋转门、全玻门的单位配合，使玻璃幕墙在门上和门边都有可靠的收口。同时也需满足自动旋转门的安装和维修要求。 2 .设计和施工方案确定 设计和施工方案确定。在对玻璃幕墙进行设计分隔时，除要考虑外形的均匀美观外，还应注意尽量减少玻璃的规格型号。由于各类建筑的室外设计都不尽相同，对有室外大雨棚、行车坡道等项目，更应注意协调好总体施工顺序和进度，防止由于其他室外设施的建设，影响吊车行走和玻璃幕墙的安装。在正式施工前，还应对施工范围的场地进行整平填实，做好场地的清理，保证吊车行走畅通。（二）材料及机具准备 1 .主要材料质量检查 （1）玻璃的尺寸规格是否正确，特别要注意检查玻璃在储存、运输过程中有无受到损伤，发现有裂纹、崩边的玻璃决不能安装，并应立即通知工厂尽快重新加工补充。 （2）金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位置是否满足设计要求。要刷好第一道防锈漆，所有构件编号要标注明显。 2 .主要施工机具检查 （1）玻璃吊装和运输机具及设备的检查，特别是对吊车的操作系统和电动吸盘的性能检查。 （2）各种电动和手动工具的性能检查。 （3）预埋件的位置与设计位置偏差不应大于 20mm。 3 .搭脚手架 由于施工程序中的不同需要，施工中搭建的脚手架需满足不同的要求。 （1）放线和制作承重钢结构支架时，应搭建在幕墙面玻璃的两侧，方便工人在不同位置进行焊接和安装等作业。 （2）安装玻璃幕墙时，应搭建在幕墙的内侧。要便于玻璃吊装斜向伸入时不碰脚手架，又要使站立在脚手架上下各部位的工人都能很方便地能握住手动吸盘，协助吊车使玻璃准确就位。 （3）玻璃安装就位后注胶和清洗阶段，这时需在室外另行搭建一排脚手架，由于全玻璃幕墙连续面积较大，使室外脚手架无法与主体结构拉接，所以要特别注意脚手架的支撑和稳固，可以用地锚、缆绳和用斜撑的支柱拉接。施工中各操作 金属幕墙安装工艺流程 操作工艺 (1)安装施工准备 1)编制材料、制品、机具的详细进场计划； 2)落实各项需用计划； 3)编制施工进度计划； 4)做好技术交底工作； 5)搬运、吊装构件时不得碰撞、损坏和污染构件。 6)构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施； 7)构件安装前应检查制造合格证，不合格的构件不得安装。 (2)预埋件的安装 1)按照土建进度，从下向上逐层安装预埋件； 2)按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位； 3)检查定位无误后，按图纸要求埋设铁件； 4)安装埋件时要采取措施防止浇筑混凝土时埋件位移，控制好埋件表面的水平或垂直，严禁歪、斜、倾等。 5)检查预埋件是否牢固、位置是否准确。预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于10mm，预埋件的位置差不应大于20mm。 (3)施工测量放线 1)复查由土建方移交的基准线； 2)放标准线：在每一层将室标高线移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干挂板的基准面； 3)以标准线为基准，按照图纸将分格线放在墙上，并做好标记； 4)分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件处理；5）最后，用0.5～1.0mm 的钢丝在单樘幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20m 设1 支点，以防钢丝下垂），垂直钢丝应间隔20m 拉一根； 6）注意事项： 放线时，应结合土建的结构偏差，将偏差分解；放线时，应防止误差积累；放线时，应考虑好与其他装饰面的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；应严格按照图纸放线；控制重点为：基准线。 （4）金属幕墙安装工艺 1）过渡件的焊接： （A）经检查，埋件安装合格后，可进行过渡件的焊接施工； （B）焊接时，过渡件的位置一定要与墨线对准； （C）应先将同水平位置两侧的过渡件点焊，并进行检查； 第一节玻璃幕墙工程施工工艺 一、基本规定 （一）玻璃幕墙工程必须由具有资质的单位进行二次设计，并出具完整的施工设计文件。玻璃幕墙工程设计不得影响建筑物的结构安全和主要使用功能。当涉及主体结构改动或增加荷载时，必须由原设计结构单位或具备相应资质的设计单位查有关原始资料，对既有建筑结构的安全性进行检验、确认。 （二）玻璃幕墙工程所使用的结构粘结材料是硅酮结构密封胶，其性能必须符合《建筑硅酮结构密封胶》（GBl6776）的规定。硅酮结构密封胶必须在有效期内使用。 （三）玻璃幕墙的框架与主体结构预埋件的连接，立柱与横梁的连接及幕墙板的安装必须符合设计要求，安装必须牢固。 （四）玻璃幕墙工程应由施工单位编制单项施工组织设计。 （五）施工单位应遵守有关环境保护的法律、法规，并应采取有效 措施控制施工现场的各种粉尘、废气、废气物、噪声、震动等对周围环境造成的污染和危害。 （六）玻璃幕墙工程必须有隐蔽验收记录。 二、施工准备 （一）技术准备 1、熟悉与审查施工图纸 （1）审查设计图纸是否完整、齐全。 （2）审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各组成部分之间有无矛盾和错误。 （3）审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。 （4）进行现场检查，确认土建施工质量是否满足幕墙施工的要求。 （5）审查幕墙工程的生产工艺流程和技术要求。 （6）复核幕墙各组件的强度、刚度和稳定性是否满足要求；审查设 计图纸中的工程复杂、施工难度大和技术要求高的幕墙分项，明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证。 （7）明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期。 （8）明确建设、设计、土建和施工单位之间的协作、配合关系；明确建设单位可以提供的施工条件。 2、原始资料调查分析 （1）自然条件调查分析：气温、雨、雪、风和雷电及沙尘暴等情况；冬雨季的期限等情况。 （2）技术经济条件调查分析：当地可利用的地方材料状况；甲供材料状况；地方能源和交通运输状况；地方劳动力和技术水平状况；当地生活供应、教育和医疗卫生状况；当地消防、治安、环保状况等。 3、编制施工图预算和施工预算。 玻璃幕墙施工工艺及流程 1.工艺流程 测量放线→钢结构定位安装→连接耳板的固定安装→前后受力索的安装调整→索内力检测调整定位→承重索安装调整→水平索的安装调整→抓点系统安装→玻璃安装→玻璃调整→装饰条安装→清理打胶→交验。 2.钢结构的制作和安装 经过现场测量后，根据现场实际情况调整尺寸，报设计院同意。结合结构形式，构件安装采综合安装的的方法施工。钢结构桁架尽可能在工厂完成合理的划分拼接运输。本工程钢管采用五维自动切割机下料，根据设计方提供的三维计算机图，由自动切割机按照相贯节点的几何信息自动切割成与相连主管完全吻合的空间曲线。放样检验合格后，按工艺要求制作焊接坡口和胎架样板。桁架安装前，先是桁架铰支座的定位安装，按所放的分格线点焊上铰支座，复核、调整后进行满焊，待上下铰支座做好后进行桁架安装。 桁架安装的流程：桁架的制作→拼装→焊接→涂装→吊装。 吊装前要校核实际位置、尺寸与制作件之间的偏差，项目部研究好解决的办法，并采取临时性固定措施，才可以起吊。 3.拉索及悬空杆的定位安装与检测 本工程拉索作为幕墙的水平桁架(如下图)，其安装是非常关键。安装之精度要求高之又高。在安装好耳板后，就开始拉索与悬空杆的配合 安装。悬空杆的安装定位准确度直接影响到玻璃能否按设计图进行安装。影响到玻璃幕墙在安装后的平面度、胶缝宽度以及玻璃幕墙的稳定性。所以对悬空杆的安装顺序，调整精确度，预应力值必须按严格的规定才能有效的控制玻璃幕墙的安装质量。 ①安装顺序 根据本工程横向为受力索，竖向承重索特点，拉索和悬空杆的安装施工顺序，安装严格按“先上后下，先横后竖”的原则进行安装。 ②横向拉索的安装 根据图纸给定的拉索长度尺寸加长1mm-3mm。从桁架夹具系统中穿过去。在每15或10米跨单元。让拉索呈自由状态。待该幕墙横向拉索安装结束开启进行调整。调整顺序先上后下，按尺寸控制单元逐层将悬空杆调整到位。 ③竖向拉索的安装 本工程竖向拉索是承重索。待横向拉索调整到位后。连接竖向拉索，竖向拉索在安装前应先按图纸给定的长度加长1mm-3mm呈自由状态。先上后下接单元边调整边定位安装。 ④悬空杆的定位、调整 在悬空杆的安装过程中必须对杆件的安装定位几何尺寸进行校核。前、后索长度尺寸严格按图纸尺寸调整才能保证悬空连接杆与玻璃平面的垂直度。调整以按单元控制点为基准对每一悬空杆的中心位置进行核准。确保每个悬空杆的前端与玻璃平面保持一致。整个平面度误差控制在≤mm/5m。玻璃幕墙施工作法及施工工艺
