锂离子电池生产工艺及技术测试总结
锂离子电池工艺配料、技术与测试方法
目录
第一部分
1.1 锂离子电池简介 ---------------------------------------------------- 2 1.
2. 锂离子电池组成 ---------------------------------------------------- 2 1.
3. 锂离子电池原理 ---------------------------------------------------- 2 1.
4. 锂离子电池的种类 --------------------------------------------------- 3 1.
5. 锂离子电池优缺点 --------------------------------------------------- 4 1.
6. 如何正确使用锂离子电池 ------------------------------------------ 5 第二部分
2.1正极配方 - ---------------------------------------------------- ------- 6 2.2负极配方---------------- ----------------------------------------------- 6 2.3正极混料 ---------------- ---------------------------------------------- 7 2.4负极混料 --------------------------------------------------------------- 8 2.5物料球磨 ---------------------------------------------------------------- 9 2.8-2.10组装----------------------------------------------------------------- 10 第三部分
3.1. 性能特点 -------------------------------------------------------------- 14 3.2. 技术指标 -------------------------------------------------------------- 14 第四部分
4.1.聚合物锂离子充电电池规格------------------------------ 15 4.2文档参考的国标依据 ---------------------------- ------------------ 15
第一部分

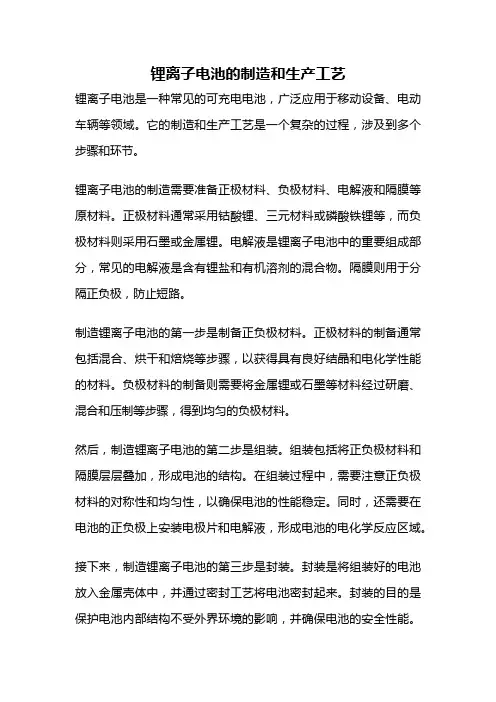

1.1 锂离子电池简介
1.1.1锂离子电池(Li-ion Batteries)是锂电池发展而来。在介绍
Li-ion之前，应先介绍锂电池。举例来讲，以前照相机里用的扣式电池就属于锂电池。锂电池的正极材料是二氧化锰或亚硫酰氯，负极是锂。电池组装完成后电池即有电压,不需充电.这种电池也可能充电,但循环性能不好,在充放电循环过程中,容易形成锂枝晶,造成电池内部短路,所以一般情况下这种电池是禁止充电的。
1.1.2后来，日本索尼公司发明了以炭材料为负极，以含锂的化合物作正极，在充放电过程中，没有金属锂存在，只有锂离子，这就是锂离子电池。当对电池进行充电时，电池的正极上有锂离子生成，生成的锂离子经过电解液运动到负极。而作为负极的碳呈层状结构，它有很多微孔，达到负极的锂离子就嵌入到碳层的微孔中，嵌入的锂离子越多，充电容量越高。同样，当对电池进行放电时（即我们使用电池的过程），嵌在负极碳层中的锂离子脱出，又运动回正极。回正极的锂离子越多，放电容量越高。
1.1.3我们通常所说的电池容量指的就是放电容量。在Li-ion的充、放电过程中，锂离子处于从正极→负极→正极的运动状态。Li-ion Batteries就像一把摇椅，摇椅的两端为电池的两极，而锂离子就象运动员一样在摇椅来回奔跑。所以Li-ion Batteries又叫摇椅式电池。
1.2. 锂离子电池的组成
1.2.1钢壳/铝壳系列：
（1）电池上下盖
（2）正极——活性物质一般为氧化锂钴（3）隔膜——一种特殊的复合膜（4）负极——活性物质为碳（5）有机电解液（6）电池壳（分为钢壳和铝壳两种）
1.2.2软包装系列
（1）正极——活性物质一般为氧化锂钴（2）隔膜——PP或者PE复合膜（3）负极——活性物质为碳（4）有机电解液
（5）电池壳——铝塑复合膜
1.3. 锂离子电池原理
1.3.1 锂系电池分为锂电池和锂离子电池。目前手机和笔记本电脑使用
的都是锂离子电池，通常人们俗称其为锂电池。手机等PDA产品使用的是锂离子电池，而真正的锂电池由于危险性大，没有应用于日常电子产品。锂离子电池以碳素材料为负极，以含锂的化合物作正极，没有金属锂存在，只有锂离子，这就是锂离子电池。锂离子电池是指以锂离子嵌入化合物为正极材料电池的总称。锂离子电池的充放电过程，就是锂离子的嵌入和脱嵌过程。在锂离子的嵌入和脱嵌过程中，同时伴随着与锂离子等当量电子的嵌入和脱嵌（习惯上正极用嵌入或脱嵌表示，而负极用插入或脱插表示）。在充放电过程中，锂离子在正、负极之间往返嵌入/脱嵌和插入/脱插，被形象地称为“摇椅电池”。
1.3.2 锂离子电池能量密度大，平均输出电压高。自放电小，每月10%以下。没有记忆效应。工作温度范围宽为-20℃～60℃。循环性能优越、可快速充放电、充电效率高达100%，而且输出功率大。使用寿命长。没有环境污染，被称为绿色电池。
1.3.3 充电是电池重复使用的重要步骤，锂离子电池的充电过程分为两个阶段：恒流快充阶段（指示灯呈红色或黄色）和恒压电流递减阶段（指示灯呈绿色）。恒流快充阶段，电池电压逐步升高到电池的标准电压，随后在控制芯片下转入恒压阶段，电压不再升高以确保不会
过充，电流则随着电池电量的上升逐步减弱到0，而最终完成充电。电量统计芯片通过记录放电曲线可以抽样计算出电池的电量。锂离子电池在多次使用后，放电曲线会发生改变，锂离子电池虽然不存在记忆效应，但是充电不当会严重影响电池性能。锂离子电池过度充放电会对正负极造成永久性损坏。过度放电导致负极碳片层结构出现塌陷，而塌陷会造成充电过程中锂离子无法插入；过度充电使过多的锂离子嵌入负极碳结构，而造成其中部分锂离子再也无法释放出来。
1.3.4充电量等于充电电流乘以充电时间，在充电控制电压一定的情况下，充电电流越大（充电速度越快），充电电量越小。电池充电速度过快和终止电压控制点不当，同样会造成电池容量不足，实际是电池的部分电极活性物质没有得到充分反应就停止充电，这种充电不足的现象随着循环次数的增加而加剧。
1.4. 锂离子电池的种类
1.4.1不可充电的锂电池有多种，目前常用的有锂－二氧化锰电池、锂—亚硫酰氯电池及锂和其它化合物电池。
1） 锂－二氧化锰电池(Li MnO2)锂－二氧化锰电池是一种以锂为阳极、以二氧化锰为阴极，并采用有机电解液的一次性电池。该电池的主要特点是电池电压高，额定电压为3V(是一般碱性电池的2倍)；终止放电电压为2V；比能量大(见上面举的例子)；放电电压稳定可靠；有较好的储存性能(储存时间3年以上)、自放电率低(年自放电率≤2％)；工作温度范围－20℃～＋60℃。该电池可以做成不同的外形以满足不同要求，它有长方形、圆柱形及纽扣形(扣式)。
2）可充电锂离子电池
可充电锂离子电池是目前手机中应用最广泛的电池，但它较为“娇气”，在使用中不可过充、过放(会损坏电池或使之报废)。因此，在电池上有保护元器件或保护电路以防止昂贵的电池损坏。锂离子电池充电要求很高，要保证终止电压精度在1%之内，目前各大半导体器件厂已开发出多种锂离子电池充电的IC，以保证安全、可靠、快速地充电。
1.4.2 根据锂离子电池所用电解质材料不同，锂离子电池可以分为液态锂离子电池(lithium ion battery, 简称为LIB)和聚合物锂离子电池(polymer lithium ion battery, 简称为LIP)两大类。聚合物锂离子电池所用的正负极材料与液态锂离子都是相同的，电池的工作原理也基本一致。它们的主要区别在于电解质的不同, 液态锂离子电池使用的是液体电解质而聚合物锂离子电池则以固体聚合物电解质来代替, 这种聚合物可以是“干态”的,也可以是“胶态”的,目前大部分采用聚合物胶体电解质。聚合物锂离子电池可分为三类：
（1）固体聚合物电解质锂离子电池。电解质为聚合物与盐的混合物，这种电池在常温下的离子电导率低，适于高温使用。
（2）凝胶聚合物电解质锂离子电池。即在固体聚合物电解质中加入增塑剂等添加剂，从而提高离子电导率，使电池可在常温下使用。
（3）聚合物正极材料的锂离子电池。采用导电聚合物作为正极材料，其比能量是现有锂离子电池的3倍，是最新一代的锂离子电池。由于用固体电解质代替了液体电解质,与液态锂离子电池相比，聚合物锂离子电池具有可薄形化、任意面积化与任意形状化等优点，也不会产生漏液与燃烧爆炸等安全上的问题，因此可以用铝塑复合薄膜制造电池外壳，从而可以提高整个电池的比容量；聚合物锂离子电池还可以采用高分子作正极材料，其质量比能量将会比目前的液态锂离子电池提高50％以上。
此外,聚合物锂离子电池在工作电压、充放电循环寿命等方面都比锂离子电池有所提高。
基于以上优点，聚合物锂离子电池被誉为下一代锂离子电池。聚合物锂离子
(Lithium ion polymer)电池，具有更高能量密度、小型化、薄型化、轻量化、高安全性、长循环寿命与低成本的新型电池。因此，在未来2～3年内，聚合物锂电池取代锂离子电池市场的份额将达50％。
1.4.3 当前手机已被广泛使用，早期的手机中多使用镍氢电池，但灵
巧型的手机则是锂离子电池。正确地使用锂离子电池对延长电池寿命是十分重要的。锂离子电池是目前应用最为广泛的锂电池，它根据不同的电子产品的要求可以做成扁平长方形、圆柱形、长方形及扣式，并且有由几个电池串联在一起组成的电池组。锂离子电池的额定电压为3.6V(有的产品为3.7V)。充满电时的终止充电电压与电池阳极材料有关：阳极材料为石墨的4.2V；阳极材料为焦炭的4.1V。不同阳极材料的内阻也不同，焦炭阳极的内阻略大，其放电曲线也略有差别。一般称为4.1V锂离子电池及4.2V锂离子电池。现在使用的大部分是4.2V的，锂离子电池的终止放电电压为2.5V～2.75V(电池厂给出工作电压范围或给出终止放电电压，各参数略有不同)。低于终止放电电压继续放电称为过放，过放对电池是有损害的。
1.4.4锂离子电池不适合用作大电流放电，过大电流放电时会降低放电时间(内部会产生较高的温度而损耗能量)。因此电池生产工厂给出最大放电电流，在使用中应小于最大放电电流。锂离子电池对温度有一定要求，工厂给出了充电温度范围、放电温度范围及保存温度范围。锂离子电池对充电的要求是很高的，它要求精密的充电电路以保证充电的安全。终止充电电压精度允差为额定值的±1%(例如:充4.2V的锂离子电池，其允差为±0.042V)，过压充电会造成锂离子电池永久性损坏。锂离子电池充电电流应根据电池生产厂家的建议，并要求有限流电路以免发生过流(过热)。一般常用的充电率为0.25C～1C（C是电池的容量，如C=800mAh，1C充电率即充电电流为800mA）。在大电流充电时往往要检测电池温度，以防止过热损坏电池或产生爆炸。
1.4.5锂离子电池充电分为两个阶段：先恒流充电，到接近终止电压时改
为恒压充电。以800mAh容量的电池为例，其终止充电电压为4.2V。电池以800mA(充电率为1C)恒流充电，开始时电池电压以较大的斜率升压，当电池电压接近4.2V时，改成4.2V恒压充电，电流渐降，电压变化不大，到充电电流降为1/10C(约80mA)时，认为接近充满，可以终止充电(有的充电器到1/10C后启动定时器，过一定时间后结束充电)。锂离子电池在充电或放电过程中若发生过充、过放或过流时，会造成电池的损坏或降低使用寿命。
1.5. 锂离子电池优缺点
1.5.1锂离子电池具有以下优点：
1）电压高，单体电池的工作电压高达3.6-3.9V，是Ni-Cd、Ni-H电池的3倍
2）比能量大，目前能达到的实际比能量为100-125Wh/kg和
240-300Wh/L（2倍于Ni-Cd，1.5倍于Ni-MH）,未来随着技术发展,比能量可高达150Wh/kg 和400 Wh/L
3）循环寿命长,一般均可达到500次以上,甚至1000次以上.对于小电流放电的电器,电池的使用期限将倍增电器的竞争力.
4）安全性能好,无公害,无记忆效应.作为Li-ion前身的锂电池,因金属锂易形成枝晶发生短路,缩减了其应用领域：Li-ion中不含镉、铅、汞等对环境有污染的元素：部分工艺（如烧结式）的Ni-Cd电池存在的一大弊病为“记忆效应”，严重束缚电池的使用，但Li-ion 根本不存在这方面的问题。
5）自放电小，室温下充满电的Li-ion储存1个月后的自放电率为10%左右，大大低于Ni-Cd的25-30%，Ni、MH的30-35%。
6) 可快速充放电，1C充电是容量可以达到标称容量的80%以上。
7) 工作温度范围高，工作温度为-25~45°C，随着电解质和正极的改进，期望能扩宽到-40~70°C。
1.5.
2.锂离子电池也存在着一定的缺点
1）电池成本较高。主要表现在正极材料LiCoO2的价格高（Co的资源较少），电解质体系提纯困难。
2）不能大电流放电。由于有机电解质体系等原因，电池内阻相对其他类电池大。故要求较小的放电电流密度，一般放电电流在0.5C以下，只适合于中小电流的电器使用。
3）需要保护线路控制。A、过充保护：电池过充将破坏正极结构而影响性能和寿命；同时过充电使电解液分解，内部压力过高而导致漏液等问题；故必须在4.1V-4.2V的恒压下充电；B、过放保护：过放会导致活性物质的恢复困难，故也需要有保护线路控制。4）充电电池定义
充电电池又称：蓄电池、二次电池，是可以反复充电使用的电池。常见的有：铅酸电池（用于汽车时，俗称“电瓶”）、镉镍电池、氢镍电池、锂离子电池。
5）电池的额定容量电池的额定容量指在一定放电条件下，电池放电至截止电压时放出的电量。IEC标准规定镍镉和镍氢电池在20±5℃环境下，以0.1C充电16小时后以0.2C放电至1.0V时所放出的电量为电池的额定容量。单位有Ah, mAh (1Ah=1000mAh)
1.6. 如何正确使用锂离子电池.
正确使用锂离子电池应注意以下几点：避免在严酷条件下使用，如：高温、高湿度、夏日阳光下长时间暴晒等，避免将电池投入火中；装、拆电池时，应确保用电器具处于电源关闭状态；使用温度应保持在－20~55℃之间；避免将电池长时间“存放”在停止使用的用电器具中；
1.6.1.如何为新电池充电,
在使用锂电池中应注意的是，电池放置一段时间后则进入休眠状态，此时容量低于正常值，使用时间亦随之缩短。但锂电池很容易激活，只要经过３—５次正常的充放电循环就可激活电池，恢复正常容量。由于锂电池本身的特性，决定了它几乎没有记忆效应。因此用户手机中的新锂电池在激活过程中，是不需要特别的方法和设备的。不仅理论上是如此，从我自己的实践来看，从一开始就采用标准方法充电这种“自然激活”方式是最好的。对于锂电池的“激活”问题，众多的说法是：充电时间一定要超过12小时，反复做三次，以便激活电池。这种“前三次充电要充12小时以上”的说法，明显是从镍电池（如镍镉和镍氢）延续下来的说法。所以这种说法，可以说一开始就是误传。锂电池和镍电池的充放电特性有非常大的区别，而且可以非常明确的告诉大家，在所查阅过的严肃的且正式的技术资料中都强调过充和过放电会对锂电池、特别是液体锂离子电池造成巨大的伤害。因而充电最好按照标准时间和标准方法充电，特别是不要进行超过12个小时的超长充电。
此外，锂电池或充电器在电池充满后都会自动停充，并不存在镍电充电器所谓的持续10几小时的“涓流”充电。也就是说，如果你的锂电池在充满后，放在充电器上也是白充。而我们谁都无法保证电池的充放电保护电路的特性永不变化和质量的万无一失，所以你的电池将长期处在危险的边缘徘徊。这也是我们反对长充电的另一个理由。
此外，不可忽视的另外一个方面就是锂电池同样也不适合过放电，过放电对锂电池同样也很不利。
1.6.2、正常使用中应该何时开始充电经常可以见到这种说法，因为充放电的次数是有限的，所以应该将手机电池的电尽可能用光再充电。但是我找到一个关于锂离子电池充放电循环的实验表，关于循环寿命的数据列出如下: 循环寿命(10%DOD):>1000次循环寿命(100%DOD):>200次其中DOD是放电深度的英文缩写。从表中可见，可充电次数和放
电深度有关，10%DOD时的循环寿命要比100%DOD的要长很多。当然如果折合到实际充电的相对总容量：10%*1000=100，100%*200=200，后者的完全充放电还是要比较好一些，但前面网友的那个说法要做一些修正：在正常情况下，你应该有保留地按照电池剩余电量用完再充的原则充电，但假如你的电池在你预计第2天不可能坚持整个白天的时候，就应该及时开始充电，当然你如果愿意背着充电器到办公室又当别论。电池剩余电量用完再充的原则并不是要你走向极端。和长充电一样流传甚广的一个说法，就是“尽量把电池的电量用完”。这种做法其实只是镍电池上的做法，目的是避免记忆效应发生，不幸的是它也在锂电池上流传之今。曾经有人因为手机电池电量过低的警告出现后，仍然不充电继续使用一直用到自动关机的例子。结果这个例子中的手机在后来的充电及开机中均无反应，不得不送客服检修。这其实就是由于电池因过度放电而导致电压过低，以至于不具备正常的充电和开机条件造成的。
建议手机电池的电量保持在满格的状态，当电量不满的时候就开始充电，2-3小时以内为宜。
第二部分正负极配方
配料过程实际上是将浆料中的各种组成按标准比例混合在一起，调制成浆料，以利于均匀涂布，保证极片的一致性。配料大致包括五个过程，即：原料的预处理、掺和、浸湿、分散和絮凝。
2.1正极配方（LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体（铝
箔））LiCoO2(10μm):93.5%；其它：6.5%如Super-P:4.0%；PVDF761:2.5；NMP（增加粘结性）:固体物质的重量比约为810:1496 a) 正极黏度控制6000cps(温度25转子3)；b) NMP重量须适当调节，达到黏度要求为宜；c) 特别注意温度湿度对黏度的影响
钴酸锂：正极活性物质，锂离子源，为电池提高锂源。
钴酸锂：非极性物质，不规则形状，粒径D50一般为6-8 μm，含水量≤0.2%，通常为碱性，PH值为10-11左右。
锰酸锂：非极性物质，不规则形状，粒径D50一般为5-7 μm，含水量≤0.2%，通常为弱碱性，PH值为8左右。
导电剂：提高正极片的导电性，补偿正极活性物质的电子导电性。提高正极片的电解液的吸液量，增加反应界面，减少极化。
非极性物质，葡萄链状物，含水量3-6%，吸油值~300，粒径一般为2-5 μm；主要有普通碳黑、超导碳黑、石墨乳等，在大批量应用时一般选择超导碳黑和石墨乳复配；通常为中性。
PVDF粘合剂：将钴酸锂、导电剂和铝箔或铝网粘合在一起。
非极性物质，链状物，分子量从300000到3000000不等；吸水后分子量下降，粘性变差。
NMP：弱极性液体，用来溶解/溶胀PVDF，同时用来稀释浆料。
正极引线：由铝箔或铝带制成。
2.2负极配方（石墨+导电剂(乙炔黑)+增稠剂(CMC)+粘结剂(SBR)+ 集流体（铜
箔））负极材料：94.5%；Super-P:1.0%；SBR:2.25%；CMC:2.25% 水：固体物质的重量比为1600:1417.5
a) 负极黏度控制5000-6000cps(温度25转子3) b) 水重量需要适当调节，达到黏度要
求为宜；c) 特别注意温度湿度对黏度的影响 2.正负极混料
石墨:负极活性物质，构成负极反应的主要物质；主要分为天然石墨和人造石墨。
非极性物质，易被非极性物质污染，易在非极性物质中分散；不易吸水，也不易在水中分散。被污染的石墨，在水中分散后，容易重新团聚。一般粒径D50为20μm左右。颗粒形状多样且多不规则，主要有球形、片状、纤维状等。
导电剂：提高负极片的导电性，补偿负极活性物质的电子导电性。提高反应深度及利用率。防止枝晶的产生。利用导电材料的吸液能力，提高反应界面，减少极化。
（可根据石墨粒度分布选择加或不加）。
添加剂：降低不可逆反应，提高粘附力，提高浆料黏度，防止浆料沉淀。增稠剂/防沉淀剂（CMC）：高分子化合物，易溶于水和极性溶剂。
异丙醇：弱极性物质，加入后可减小粘合剂溶液的极性，提高石墨和粘合剂溶液的兼容性；具有强烈的消泡作用；易催化粘合剂网状交链，提高粘结强度。乙醇：弱极性物质，加入后可减小粘合剂溶液的极性，提高石墨和粘合剂溶液的兼容性；具有
强烈的消泡作用；易催化粘合剂线性交链，提高粘结强度
（异丙醇和乙醇的作用从本质上讲是一样的，大量生产时可考虑成本因素然后选择添加哪种）。
水性粘合剂（SBR）：将石墨、导电剂、添加剂和铜箔或铜网粘合在一起。小分子线性链状乳液，极易溶于水和极性溶剂。增稠剂/防沉淀剂（CMC）：高分子化合物，易溶于水和极性溶剂。★负极引线：由铜箔或镍带制成。去离子水（或蒸馏水）：稀释剂，酌量添加，改变浆料的流动性。
2.3正极混料
原料的掺和：
（1）粘合剂的溶解（按标准浓度）及热处理。
（2）钴酸锂和导电剂球磨：使粉料初步混合，钴酸锂和导电剂粘合在一起，提高团聚作用和的导电性。配成浆料后不会单独分布于粘合剂中，球磨时间一般为2小时左右；为避免混入杂质，通常使用玛瑙球作为球磨介子。
干粉的分散、浸湿：
（1）原理：固体粉末放置在空气中，随着时间的推移，将会吸附部分空气在固体的表面上，液体粘合剂加入后，液体与气体开始争夺固体表面；如果固体与气体吸附力比与液体的吸附力强，液体不能浸湿固体；如果固体与液体吸附力比与气体的吸附力强，液体可以浸湿固将气体挤出。
当润湿角≤90度，固体浸湿。当润湿角＞90度，固体不浸湿。
正极材料中的所有组员都能被粘合剂溶液浸湿，所以正极粉料分散相对容易。（2）分散方法对分散的影响：
A、静置法（时间长，效果差，但不损伤材料的原有结构）；
B、搅拌法；自转或自转加公转（时间短，效果佳，但有可能损伤个别材料的自身结构）。1、搅拌桨对分散速度的影响。搅拌桨大致包括蛇形、蝶形、球形、桨形、齿轮形等。一般蛇形、蝶形、桨型搅拌桨用来对付分散难度大的材料或配料的初始阶段；球形、齿轮形用于分散难度较低的状态，效果佳。
2、搅拌速度对分散速度的影响。一般说来搅拌速度越高，分散速度越快，但对材料自身结构和对设备的损伤就越大。
3、浓度对分散速度的影响。通常情况下浆料浓度越小，分散速度越快，但太稀将导致材料的浪费和浆料沉淀的加重。
4、浓度对粘结强度的影响。浓度越大，柔制强度越大，粘接强度
越大；浓度越低，粘接强度越小。5、真空度对分散速度的影响。高真空度有利于材料缝隙和表面的气体排出，降低液体吸附难度；材料在完全失重或重力减小的情况下分散均匀的难度将大大降低。
6、温度对分散速度的影响。适宜的温度下，浆料流动性好、易分散。太热浆料容易结皮，太冷浆料的流动性将大打折扣。
稀释。将浆料调整为合适的浓度，便于涂布。
2.3.1原料的预处理
（1）钴酸锂：脱水。一般用120℃常压烘烤2小时左右。（2）导电剂：脱水。一般用200℃常压烘烤2小时左右。
（3）粘合剂：脱水。一般用120-140℃常压烘烤2小时左右，烘烤温度视分子量的大小决定。（4）NMP：脱水。使用干燥分子筛脱水或采用特殊取料设施，直接使用。
2.3.2物料球磨
a）将LiCoO2 Super-P倒入料桶，同时加入磨球（干料：磨球=1:1），在滚瓶及上进行球磨，转速控制在60rmp以上；
b）4小时结束，过筛分离出球磨；
2.3.3操作步骤
a) 将NMP倒入动力混合机（100L）至80℃,称取PVDF加入其中，开机；参数设置：转速25±2转/分，搅拌115-125分钟；
b) 接通冷却系统，将已经磨号的正极干料平均分四次加入，每次间隔28-32分钟，第三次加料视材料需要添加NMP，第四次加料后加入NMP；动力混合机参数设置：转速为20±2转/分
c) 第四次加料30±2分钟后进行高速搅拌，时间为480±10分钟；动力混合机参数设置：公转为30±2转/分，自转为25±2转/分；
d) 真空混合：将动力混合机接上真空，保持真空度为-0.09Mpa，搅拌30±2分钟；动力混合机参数设置：公转为10±2分钟，自转为8±2转/分e) 取250-300毫升浆料，使用黏度计测量黏度；
测试条件：转子号5，转速12或30rpm，温度范围25℃；
f) 将正极料从动力混合机中取出进行胶体磨、过筛，同时在不锈钢盆上贴上标识，与拉浆设备操作员交接后可流入拉浆作业工序。
2.3.4注意事项
a) 完成，清理机器设备及工作环境；
b) 操作机器时，需注意安全，避免砸伤头部。
2.4负极混料
2.4.1原料的预处理：（1）石墨：
A、混合，使原料均匀化，提高一致性。
B、300~400℃常压烘烤，除去表面油性物质，提高与水性粘合剂的相容能力，修圆石墨表面棱角（有些材料为保持表面特性，不允许烘烤，否则效能降低）。（2）水性粘合剂：适当稀释，提高分散能力。
掺和、浸湿和分散：
（1）石墨与粘合剂溶液极性不同，不易分散。
（2）可先用醇水溶液将石墨初步润湿，再与粘合剂溶液混合。（3）应适当降低搅拌浓度，提高分散性。
（4）分散过程为减少极性物与非极性物距离，提高势能或表面能，所以为吸热反应，搅拌时总体温度有所下降。如条件允许应该适当升高搅拌温度，使吸热变得容易，同时提高流动性，降低分散难度。
（5）搅拌过程如加入真空脱气过程，排除气体，促进固-液吸附，效果更佳。（6）分散原理、分散方法同正极配料中的相关内容
稀释：将浆料调整为合适的浓度，便于涂布。
2.5物料球磨
将负极和Super-P倒入料桶同时加入球磨（干料：磨球=1:1.2）在滚瓶及上进行球磨，转速控制在60rmp以上；4小时结束，过筛分离出球磨；
2.5.1操作步骤
a) 纯净水加热至至80℃倒入动力混合机（2L）
b)加CMC，搅拌60±2分钟；动力混合机参数设置：公转为25±2分钟，自转为15±2转/分；c) 加入SBR和去离子水，搅拌60±2分钟；动力混合机参数设置：公转为30±2分钟，自转为20±2转/分；
d) 负极干料分四次平均顺序加入，加料的同时加入纯净水，每次间隔28-32分钟；动力混合机
参数设置：公转为20±2转/分，自转为15±2转/分；
e) 第四次加料30±2分钟后进行高速搅拌，时间为480±10分钟；动力混合机参数设置：公转为30±2转/分，自转为25±2转/分；
f) 真空混合：将动力混合机接上真空，保持真空度为-0.09到0.10Mpa，搅拌30±2分钟；动力混合机参数设置：公转为10±2分钟，自转为8±2转/分g) 取500毫升浆料，使用黏度计测量黏度；
测试条件：转子号5，转速30rpm，温度范围25℃；
h) 将负极料从动力混合机中取出进行磨料、过筛，同时在不锈钢盆上贴上标识，与拉浆设备操作员交接后可流入拉浆作业工序。
2.5.2注意事项
a) 完成，清理机器设备及工作环境；
b) 操作机器时，需注意安全，避免砸伤头部。
配料注意事项：
1、防止混入其它杂质；
2、防止浆料飞溅；
3、浆料的浓度（固含量）应从高往低逐渐调整，以免增加麻烦；
4、在搅拌的间歇过程中要注意刮边和刮底，确保分散均匀；
5、浆料不宜长时间搁置，以免沉淀或均匀性降低；
6、需烘烤的物料必须密封冷却之后方可以加入，以免组分材料性质变化；
7、搅拌时间的长短以设备性能、材料加入量为主；搅拌桨的使用以浆料分散难度进行更换，无法更换的可将转速由慢到快进行调整，以免损伤设备；
8、出料前对浆料进行过筛，除去大颗粒以防涂布时造成断带；
9、对配料人员要加强培训，确保其掌握专业知识，以免酿成大祸；10、配料的关键在于分散均匀，掌握该中心，其它方式可自行调整。
2.6电池的制作
2.6.1 极片尺寸
2.6.2 拉浆工艺
a) 集流体尺寸正极（铝箔），间歇涂布;负极（铜箔），间歇涂布b) 拉浆重量要求
2.6.3裁片（正负极拉浆后进行以下工序）：
裁大片裁小片称片（配片）烘烤轧片极耳焊接
2.6.4轧片要求
电极压片后厚度（mm）
压片后长度（mm）
正极0.125-0.145 362-365
负极0.125-0.145 400-403
2.6.5配片方案序号正极重量（克）负极重量（克）备注
1 5.49-6.01 2.83-2.86
正极可以和重1-2个档次的负极进行配片
2 6.02-6.09 2.87-2.90
3 6.10-6.17 2.91-2.94
4 6.18-6.2
5 2.95-2.98
5 6.26-6.33 2.99-3.01
6 6.34-6.41 3.02-3.05
2.7极片烘烤
电极温度时间（小时）真空度
正极120±5 6-10 ≦-0.09Mpa 负极110±5 6-10 ≦-0.09Mpa
备注：真空系统的真空度为-0.095-0.10Mpa 保护气为高纯氮气，气体气压大于0.5Mpa 3.7极耳制作
正极极耳上盖组合超声波焊接, 铝条边缘与极片边缘平齐负极镍条直接用点焊机点焊，要求点焊数为8个点, 镍条右侧与负极片右侧对齐，镍条末端与极片边缘平齐 3.8隔膜尺寸 3.9卷针宽度
2.8压芯
电池卷绕后，先在电芯底部贴上24mm的通明胶带，再用压平机冷压2次； 3.11电芯入壳前要求胶纸镍条。。。。
2.8.1装壳
2.8.2负极极耳焊接
负极镍条与钢壳用点焊机焊接，要保证焊接强度，禁止虚焊
2.8.3激光焊接
仔细上号夹具，电池壳与上盖配合良好后才能进行焊接，注意避免出现焊偏
2.8.4电池真空烘烤温度时间真空度80±5℃
16-22小时
≦-0.05Mpa 备注：
a) 真空系统的真空度为-0.095~0.10Mpa b) 保护气为高纯氮气，气体气压大于
0.5Mpa c)
每小时抽一次真空注一次氮气；
2.8.5注液量：2.9±0.1g 注液房相对湿度：小于30% 温度：20±5℃
封口胶布：宽红色胶布。粘胶布时注意擦净注液口的电解液用2道橡皮筋将棉花固定在注液口处
2.8.6化成制度
2.8.7开口化成工艺
a)恒流充电：40mA*4h 80mA*6h 电压限制：4.00V
b)全检电压，电压大于3.90V的电池进行封口，电压小于3.90V的电池接着用60mA恒流至
3.90-
4.00后封口，再打钢珠；a) 电池清洗，清洗剂为醋酸+酒精
2.8.8续化成制度a) 恒流充电（400mA，4.20V，10min）b) 休眠（2min）
c)
恒流充电（400mA，4.20V，100min）
d) 恒压充电（4.20V，20mA，150min）e) 休眠（30min）
f) 恒流放电（750mA，2.75V，80min）g) 休眠（30min）
h) 恒流充电（750mA，3.80V，90min）
i) 恒压充电（3.80V，20mA，150min）
当从LiCoO2拿走XLi后，其结构可能发生变化，但是否发生变化取决于X的大小。通过研究发现当X>0.5时Li1-XCoO2的结构表现为极其不稳定，会发生晶型瘫塌，其外部表现为电芯的压倒终结。所以电芯在使用过程中应通过限制充电电压来控制Li1-XCoO2中的X值，一般充电电压不大于4.2V那么X小于0.5 ，这时Li1-XCoO2的晶型仍是稳定的。负极C6其本身有自己的特点，当第一次化成后，正极LiCoO2中的Li被充到负极C6中，当放电时Li 回到正极LiCoO2中，但化成之后必须有一部分Li留在负极C6中，心以保证下次充放电Li 的正常嵌入，否则电芯的压倒很短，为了保证有一部分Li留在负极C6中，一般通过限制放电下限电压来实现：安全充电上限电压≤4 .2V，放电下限电压≥2.5V。
2.9 包装与储存
记忆效应的原理是结晶化，在锂电池中几乎不会产生这种反应。但是，锂离子电池在多次充放后容量仍然会下降，其原因是复杂而多样的。主要是正负极材料本身的变化，从分子层面来看，正负极上容纳锂离子的空穴结构会逐渐塌陷、堵塞；从化学角度来看，是正负极材料活性钝化，出现副反应生成稳定的其它化合物。物理上还会出现正极材料逐渐剥落等情况，总之最终降低了电池中可以自由在充放电过程中移动的锂离子数目。
过度充电和过度放电，将对锂离子电池的正负极造成永久的损坏，从分子层面看，可以直观的理解，过度放电将导致负极碳过度释出锂离子而使得其片层结构出现塌陷，过度充电将把太多的锂离子硬塞进负极碳结构里去，而使得其中一些锂离子再也无法释放出来。
不适合的温度，将引发锂离子电池内部其它化学反应生成我们不希望看到的化合物，所以在不少的锂离子电池正负极之间设有保护性的温控隔膜或电解质添加剂。在电池升温到一定的情况下，复合膜膜孔闭合或电解质变性，电池内阻增大直到断路，电池不再升温，确保电池充电温度正常。技术参数
镍镉电池镍氢电池锂离子电池工作电压（V）
2.10重量比能量(Wh/Kg) 50 60 105-140
体积比能量(Wh/l) 150 200 300
充放电寿命(次) 500 500 1000
自放电率（%/月） 25-30 30-35 6-9
有无记忆效应有有无
有无污染有无无
（注：充电速率均为1C）
锂离子电池安全特性是如何实现的？
为了确保锂离子电池安全可靠的使用，专家们进行了非常严格、周密的电池安全设计，
以达到电池安全考核指标。
（1）隔膜135℃自动关断保护
采用国际先进的Celgard2300PE-PP-PE三层复合膜。在电池升温达到120℃的情况下，复合膜两侧的PE膜孔闭合，电池内阻增大，电池内部升温减缓，电池升温达到135℃时，PP膜孔闭合，电池内部断路，电池不再升温，确保电池安全可靠。
（2）向电液中加入添加剂
在电池过充，电池电压高于4.2v的条件下，电液添加剂与电液中其它物质聚合，电池内阻大副增加，电池内部形成大面积断路，电池不再升温。
（3）电池盖复合结构
电池盖采用刻痕防爆结构，电池升温时，电池内部活化过程中所产生的部分气体膨胀，电池内压加大，压力达到一定程度刻痕破裂、放气。
（4）各种环境滥用试验
进行各项滥用试验，如外部短路、过充、针刺、平板冲击、焚烧等，考察电池的安全性能。同时对电池进行温度冲击试验和振动、跌落、冲击等力学性能试验，考察电池在实际使用环境下的性能情况。
目前市场上的18650锂电池良莠不齐，从市场价格7-8元到30多元不等就可见一斑。导致充电电压不尽相同（有的18650锂电池发现实际充电电压达到4.4V了）的原因有：
1.材质不同（常见的正极材料有LiCoO2 和磷酸铁锂等，所能容纳锂离子嵌入的能力大小的负极材料，所以标称电压会出现3.6V、3.7V如果是同种材质的不管电池尺寸形状如何改变，开路电压是一样的）
2.内置保护板设计不同（如比较好的就有：）电池过充功能：P+与P-之间加上充电器，对电池充电，电池电压充到过充检测电压（4.3±0.04V）时，保护电路动作，切断充电通路，实现过充保护电池过放保护功能：在P+与P-之间接上负载让电池放电，当电池电压下降到过放电压（2.5±0.1）时，保护电路动作，关断放电通路，实现过放保护
短路保护功能：当P+与P-短路时，保护电路会在5-50uS内迅速动作，切断通路实现短路保护。过流保护功能：当V-端电压达（0.15±0.02V）时，保护电路会在5-26ms内迅速动作，切断通路，实现过流保护）
3.材料以及电池的制作工艺，管理等的因素。
一般来讲，18650锂电池的一些数据：容量1800-2500mAh （0.5CA放电）标称电压: 有3.6V/3.7V 电池内阻:≤70mΩ(带PTC) 放电终止电压:3.0V 充电上限电压:4.20±0.02V 标准充电电流:0.5C A 快速充电电流:1C A 标准放电电流:0.5C A 快速放电电流:1C A 最大直径（φ）18.3 单位(mm) 最大高度（H）65.0 最大放电电流:2C A 电池重量:45±6g
在化成时，用稍高电压（锂离子电池最高可以到4.22V,再高有可能爆壳，漏液），可以使电解液比较好的浸润电极，使锂离子激活更彻底一些，激活时间也会相应缩短节省这一步骤的时间，而反应热在不损害电池本身的情况下又可以给电池内部的反应提供一个能比较快速反应的环境（温度高反应速度加快）。锂电池的一些标准如下:
(1) 电性能：1、额定容量：0.5C放电，单体电池放电时间不低于2h，电池组放电时间不低于1h54min（95%）；2、1C放电容量：1C放电，单体电池放电时间不低于57min（95%），电池组放电时间不低于54min（90%）；
3、低温放电容量：-20℃下0.5C放电，单体或电池组放电时间均不低于1h12min（60%）；
4、高温放电容量：55℃下0.5C放电，单体电池放电时间不低于1h54min（95%），电池组放电时间不低于1h48min（90%）；
5、荷电保持及恢复能力：满电常温下搁置28天，荷电保持放电时间不低于1h36min（80%），
测试技术总结
阳极靶上被电子束轰击的区域称为焦点。有点焦点和线焦点。 连续X射线光谱（或称为白色X射线）是由于快速移动的电子在靶面突然停止运动而产生的。 连续X射线的总强度与管电压V、管电流i以及阳极材料的原子序数Z有关 特征X射线谱的产生是由于原子内层电子的跃迁造成的。 对L、M、N…壳层中的电子跳入K层空位时发出的X 射线，分别称之为Kα、Kβ、Kγ…谱线，共同构成K系标识X射线。 X射线的散射可以分为相干散射和不相干散射两种。 相干散射：X射线光子与原子内紧束缚的电子碰撞时，能量不受损失，而只改变方向。 不相干散射：当X光子与自由电子或束缚很弱的电子碰撞时，其中部分能量传递给了原子，光子的能量将受损失，导致波长变长。这一过程为非弹性碰撞过程。 当X射线穿过物体时，由于受到散射、光电效应等影响，其强度将会减弱，这种现象称为X射线的吸收。 衍射线的强度指的是某一组面网反射的X射线的总量，即所谓的积分强度。 X射线衍射仪由四大部分组成： 1.X射线发生器；2测角仪； 3电子自动记录系统；4外围设备。 衍射仪的工作方式：1 连续扫描特点：速度快，但有滞后效应影响分辨率 2 步进扫描特点：没有滞后效应，衍射线峰位准确分辨率好，但测试速度慢。 衍射仪峰位的常用测定方法：1 峰顶法 2 切线法 3 半高宽中点法 4 7/8高度法 5 中点连线法 X射线分析的主要用途： —区别样品为晶质体或非晶质体； —确定样品中存在的物相种类； —确定样品中某物相的百分含量； —测量晶体的晶格常数； —观察晶体对称，推导晶体空间群； —确定晶体中各种原子的位置； —研究晶体的各种复杂结构现象； —判断样品的结晶程度、粒度等； —进行粘土矿物的定性、定量分析。 X射线有以下特性： —肉眼不能观察到，但可以使照相底片感光，还可以使气体电离； —能透过可见光不能透过的物体； —这种射线沿直线进行，在电场和磁场中不发生偏转，在通过物体时不发生反射、折射，通过普通光栅也不引起衍射； —X射线对生物体是有害的。 电子显微分析：一种利用电子微束（聚焦电子束）与物质的相互作用产生的各种物理信号，来对物质进行形貌、结构和化学成分进行分析测定的一种常用测试技术。 电子显微分析应用：电子显微分析在材料学、矿物学、地质学、医学、生物学等学科上有着广泛的应用，是目前一种非常重要的测试手段。 像差：实际的电磁透镜由于某些原因并不能使电子束会聚在一点上，或者物面上的各点并不按比例成像于同一平面内，结果图像模糊不清，或者与原物的几何形状不完全相似的现象。 几何像差:由于透镜磁场几何形状上的缺陷而造成的像差. 色差:由于电子波的波长或能量发生一定幅度的改变造成的像差. 球差是由于电磁透镜磁场的近轴区和远轴区对电子的会聚能力不同而造成的。一般远轴区对电子的会聚能力比近轴区大，此类球差叫做正球差。 电磁透镜的分辨本领受到球差、色差和轴上像散等因素影响，特别是衍射效应和球差影响明显。电磁透镜的理论分辨本领为0.2nm。 弛豫过程：当内层电子被运动的电子轰击脱离了原子后，原子处于高度激发状态，它将跃迁到能量较低的状态的过程。 弛豫过程可以以多种方式进行，如辐射跃迁（即特征X 射线发射）、非辐射跃迁（如俄歇电子发射）。 各种电子信号：二次电子、俄歇电子、特征能量损失电子、背散射电子、透射电子、吸收电子（俄歇电子适于物质表面分析、二次电子具有最高的分辨率、背散射电子发生散射作用强、x射线产生的深度和广度较大）背散射电子：电子射入试样后，受到原子的弹性和非弹性散射，有一部分电子的总散射角大于90度，重新从试样表面逸出，成为背散射电子。 透射电子：当试样厚度小于入射电子的穿透深度时，入射电子将穿透试样，从另一表面射出称为透射电子。 吸收电子：入射电子经过多次非弹性散射后能量消失殆尽，不再产生其他效应，一般称为被试样吸收，这种电子称为吸收电子。 场深（景深）：在不影响透镜分辨率的前提下，物平面可沿透镜轴移动的距离。场深反映了试样可在物平面上下沿透镜移动的距离或试样超过平面所允许的厚度。 焦深（焦长）：在不影响透镜成像分辨本领的前提下,像平面可沿透镜轴移动的距离,焦深反映了观察屏或照相底板可在像平面上下沿镜轴移动的距离.
锂电池第一部强制性标准GB31241
国内颁布第一部有关锂离子电池安全性的强制性标准 中国做为全世界锂离子电池的第一生产国同时也是最大消费国之一，但却一直没有专门的强制性国家标准。无论是GB/T 18287-2013还是CIAPS0001-2014 《USB接口类移动电源》，这些都属于国家推荐标准或行业标准，对锂离子电池的制成并没强制性的约束。近日国家标准化委员会颁布了GB31241-2014《便携式电子产品用锂离子电池和电池组安全要求》，该电池检测认证标准是国内第一部关于锂离子电池安全性的强制性标准，并定于2015.8.1.起正式实施。 （图1：截自国家标准化管理委员会2014年第27号中国国家标准公告） GB31241-2014《便携式电子产品用锂离子电池和电池组安全要求》主要是针对不超过18kg 的预定可由使用人员经常携带的移动式电子产品，主要示例如下： （图2: 截自《便携式电子产品用锂离子电池和电池组安全要求》（报批稿）） 与GB/T 18287-2013等标准相比，GB31241-2014更关注锂离子电池的安全性，除了GB/T18287要求的外部短路、过充、过放、低气压、温度循环、振动等测试项目外，还借签了IEC62133、UL1642及UL2054等国外标准的要求，增加了挤压测试、燃烧喷射、洗涤及阻燃测试等。与已有的GB/T 18287甚至IEC62133:2012相比，新国标在测试要求上更加严苛。具体测试项目如下：
电池型式试验项目电池组型式试验项目保护电路型式试验电池容量测试低气压过压充电保护常温外部短路温度循环过流充电保护高温外部短路振动欠压放电保护过充电加速度冲击过载保护 强制放电跌落短路保护 低气压应力消除耐高压 温度循环高温充电电压控制振动洗涤充电电流控制加速度冲击阻燃要求放电电压控制跌落过压充电放电电流控制 挤压过流充电充放电温度控制重物冲击欠压充电
《电子测量技术》期末复习资料总结
《电子测量技术》期末复习资料总结 第一部分 1、什么是测量，什么是电子测量？ 答：测量是通过实验方法对客观事物取得定量信息即数量概念的过程。电子测量是泛指以电子技术为基本手段的一种测量技术。 2、电子测量的分类。 答：（1）按测量过程分类可分为：直接测量；间接测量；组合测量； （2）按测量方式分类可分为：偏差式测量法；零位式测量法；微差式测量法； （3）按测量性质分类可分为：时域测量；频域测量；数据域测量；随机测量。 3、测量仪器的功能是什么？ 答：变换功能；传输功能；显示功能。 4、测量仪器的主要性能指标有哪些？ 答：精度；稳定性；输入阻抗；灵敏度；线性度；动态特性。 5、电子测量的灵敏度是如何定义的？ 答：灵敏度表示测量仪表对被测量变化的敏感程度，一般定义为测量仪表指示值(指针的偏转角度、数码的变化、位移的大小等)增量?y 与被测量?x 之比。灵敏度的另 一种表述方式叫作分辨力或分辨率，定义为测量仪表所能区分的被测量的最小变化量，在数字式仪表中经常使用。 6、什么是实际相对误差，示值相对误差，满度相对误差？ 答：实际相对误差定义为 。 示值相对误差也叫标称相对误差，定义为 。 满度相对误差定义为仪器量程内最大绝对误差与测量仪器满度值(量程 上限值 )的百分比值 。 7、如何减少示值相对误差？ 答：为了减少测量中的示值误差，在进行量程选择时应尽可能使示值接近满意度值，一般以示值不小于满意度的三分之二为宜。 8、仪表的准确度与测量结果的准确度的关系。 答：测量中所用仪表的准确度并不是测量结果的准确度，只有在示值与满度值相同时，二者才相等(不考虑其他因素造成的误差，仅考虑仪器误差)，否则测得值的准确度数值：降低于仪表的准确度等级。 9、测量误差的来源—来源于那些误差？ 答：仪器误差；使用误差；人身误差；影响误差；方法误差。 10、什么是系统误差？系统误差的主要特点是什么？ %100?=A x A ?γ%100?=x x x ?γ%100?=m m m x x ?γ
测试技术心得体会
. . .. . . 燕山大学 测试技术三级项目 学院：机械工程学院 年级专业： 学生： 学号： 指导教师：明
测试技术心得体会 一、新颖的教学模式—课堂小组教学 本学期我们学了测试技术这门课程，它是一门综合应用相关课程的知识和容来解决科研、生产、国防建设乃至人类生活所面临的测试问题的课程。测试技术是测量和实验的技术，涉及到测试方法的分类和选择，传感器的选择、标定、安装及信号获取，信号调理、变换、信号分析和特征识别、诊断等。 刚开始接触这门课程的时候，由于它涉及了很多理论知识以及一些我以前从未接触过的领域，我对这门课程并没有太大的兴趣。后来任课老师根据班级的情况，“因地制宜”地给我们分配了学习小组。每个小组有5—6个成员，课上进行小组讨论，课下互帮互助，共同学习。 我觉得课堂小组教学在课堂学习方面给予了我很大的帮助和动力，课上的时候，老师提问，小组进行讨论，不仅能够带动课堂的学习气氛，也使我们在一个活跃轻松的环境下掌握了知识，除此之外，还加深了同
学之间的感情，这不仅促使我们在学习上共同进步，也让我们在生活上成了很好的朋友。 课堂小组教学的模式也对我们的学习起到了一定的监督作用，在课堂出勤记录、作业完成情况方面有一定的促进作用。除此之外，老师会在每节课开始之前，给每个小组发一白纸，让每个小组将一节课的重要知识点及小组的讨论容记录在纸上。这使我们及时有效地掌握了每节课的重要知识，也养成了做笔记的好习惯。 课堂学习小组打破了传统的教学模式，使我们能够在一个轻松活跃的课堂环境下高效的学习。 二、实验辅助教学 实验是课堂知识的实践，巩固加深课堂知识方面有着至关重要的作用。刚开始做实验的时候，由于自己的理论知识基础不好，在实验过程遇到了许多的难题，也使我感到理论知识的重要性。但是我并没有就此放弃，在实验中发现问题，自己看书，独立思考，最终解决问题，从而也就加深我对课本理论知识的理解。 我们做了金属箔式应变片：单臂、半桥、全桥比较, 回转机构振动测量及谱分析, 悬臂梁一阶固有频率及阻尼系数测试三个实验实验中我学会了单臂单桥、半桥、全桥的性能的验证；用振动测试的方法，识别一小阻尼结构的（悬臂梁）一阶固有频率和阻尼系数；掌
工程质量检测技术总结
工程质量检测技术总结 各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢 是XX最新发布的《工程质量检测技术总结》的详细范文参考文章，觉得有用就收藏了，这里给大家转摘到XX。篇一：建设工程质量检测有限公司工作总结(1) **建设工程质量检测有限公司 2013年工作总结 二零一三年十二月三十日 **建设工程质量检测有限公司 2013年工作总结 **建设工程质量检测有限公司成立于2012年11月，是一家具有独立法人资格的民营企业，公司注册资金100万元，占地面积300平方米，公司拥有各项试验检测仪器80余件（套），拥有齐全的各项试验检测技术标准、规范、规程。公司现有专业技术检测人员12人。
公司具有健全的管理制度和质量保证体系，公司下设财务室、各职能检测室、资料室、办公室，可独立承担工业与民用建筑工程的试验检测工作。 **建设工程质量检测有限公司在省、市相关单位的关心和支持下，公司于2013年6月通过甘肃省质量技术监督局计量认证，取得计量认证证书，于2013年9月取得资质证书，在全体员工的共同努力下，试验检测工作顺利取得一定的成绩，现就2013年的工作总结如下: 一、2013年开展工作概况思想汇报专题 公司于2013年9月份取得资质证书后，开展了部分试验检测工作，截止年底共出具检测报告44份。 二、行业主管部门的变化情况 自公司成立以来，在质量技术监督部门和住建系统领导的大力支持和帮助下顺利通过了计量认证和颁发的检测资质证书，在实验室运行过程中多次亲临指导实验室检测工作，我公司的健康发
展奠定了基础。 三、质量体系的建立和运行情况 公司建立健全质量管理体系，不断加强内部管理。公司 工作人员在有关专家的指导下，历经近半年的时间，对公司《质量手册》和《程序文件》进行了认真学习，切实保证各类检测工作的科学性和检测业务的独立性，工程质量检测工作的公正性、准确性进一步提高。 公司在申请办理资质证书的这一段时间，进行了业务知识学习，做了大量的比对试验，努力提高员工的业务知识，使每位实验员对各项试验操作以讲课的形式对自己的理论知识和业务知识进行熟练掌握，大大提高了检测人员的业务素质。 四、规章制度建立完善和执行情况 我公司建立了比较完善的管理制度，狠抓内部管理，营造健康向上的工作环境。首先为了推动检测工作规范运行，最全面的范文参考写作网站针对来
锂离子电池性能测试
华南师范大学实验报告 学生姓名:蓝中舜学号：20120010027 专业：新能源材料与器件勷勤创新班年级、班级：12新能源 课程名称：化学电源实验 实验项目：锂离子电池性能测试 实验类型：验证设计综合实验时间：2014年5月5日-17日 实验指导老师：马国正组员：黄日权郭金海 一、实验目的 1.熟悉、掌握锂离子电池的结构及充放电原理。 2.熟悉、掌握锂离子正极材料的制备过程及工艺。 3.熟悉、掌握锂离子电池的封装工艺及模拟电池测试方法。 二、实验原理 锂离子电池是指正负极为Li+嵌入化合物的二次电池。正极通常采用锂过渡金属氧化物 Li x CoO2，Li x NiO2或Li x Mn2O4，负极采用锂-碳层间化合物Li x C6。电解质为溶有锂盐LiPF6，LiAsF6，LiClO4等的有机溶液。溶剂主要有碳酸乙烯酯（EC）、碳酸丙烯酯（PC）、碳酸二甲酯（DMC）和氯碳酸酯（CIMC）等。在充放电过程中，Li+在两极间往返嵌入和脱出，被形象的称之为“摇椅电池”。 锂离子电池充放电原理和结构示意图如下。 锂离子电池的化学表达式为： -）Cn|LiPF6-EC+DMC|LiM x O y（+ 其电池反应为： LiM x O y+nC Li1-x M x O y+Li x C n 本实验以高温固相法制备的尖晶石型LiMn2O4为正极材料，纯锂片为负极，制备扣式锂离子模拟电池，并对制备的扣式半电池进行充放电测试。 三、仪器与试剂 电化学工作站，蓝点测试系统、手套箱、电子天平、真空干燥箱、切片机、对辊机、鼓风干燥机 LiMn2O4、乙炔黑、PVDF、无水乙醇、电解液（1M LiPF6溶与体积比EC:DEC:EMC=1:1:1
软件测试技术总结
软件测试技术总结 百度最近发表了一篇名为《软件测试技术总结》的范文，感觉很有用处，希望大家能有所收获。 篇一：软件测试技术总结公司面试手册最全的类面试题,包括：面试题面试题面试题面试题面试题面试题:面试题面试题#面试题数据库：数据库面试题面试题面试题面试题网络：网络技术面试题网络安全面试题开发：面试题开发面试题：面试题面试题软件测试：软件测试面试题其他类：英语面试外企面试面试题程序员面试更多面试题请访问：软件测试技术总结软件测试就是为了发现程序中的错误而分析和执行程序的过程。 ——概念+基本知识+软件开发过程-定义-计划-实现-稳定化-部署一、软件开发模型(四种典型的模型)、瀑布模型概述：包括计划，需求分析，设计，编码，测试，运行维护六个阶段。 六个阶段自上而下、相互衔接，以固定的次序进行。 特点：阶段的顺序性和依赖性；文档驱动；推迟实现的观点；质量保证。 缺点：不适合需求模糊的系统、原型模型概述：先建立一个能够反映用户需求的原型系统，使得用户和开发者可以对目标系统的概貌进行评价和判断，然后对原型系统进行反复的扩充、改进、求精，最终建立符合用户需求的目标系统。 特点：快速开发工具；循环；低成本。
分类：按照对原型的处理方式，可以分为渐进型和抛弃型。 、增量模型概述：在增量模型中每个阶段都生成软件的一个可发布版本，最全面的范文写作网站阶段交错进行，版本逐渐完善。 同原型模型的最大区别在于，在原型模型中每个阶段发布一个原型而在增量模型中则完成一个正式版本。 、螺旋模型概述：适用于大型软件的开发，它将瀑布模型和快速原型模型结合起来，并加入了风险分析。 特点：每个阶段都包括制定计划，风险分析，实施工程，评审四个阶段；开发过程迭代进行，每迭代一次螺旋线增一周，工程前进一个层次，系统生成一个新版本，投入新的时间成本，最终得到客户满意的版本。 -软件测试从需求开始：现代的软件测试将测试渗入到软件开发的各个阶段，即使瀑布模型，表面看测试工作是在测试阶段开始的，事实上，在计划、需求、设计阶段，测试人员便已经开始了他们的工作，如：了解软件需求，编写测试计划，搭建测试环境。 二、测试用例、三要素：前提条件和操作步骤、预期结果、实际结果。 、必须以需求为依据。 三、软件测试分类、是否关注软件结构和算法-黑盒测试：基于软件需求的测试方法。 -白盒测试：基于软件内部设计和程序实现的测试方法。
2020年材料检测技术员个人总结
2020年材料检测技术员个人总结 自参加工作以来，遵守站及所在项目部的各项规章制度，积极服从领导的工作安排，圆满完成工作任务，满足施工单位进度。维护集体荣誉，思想上要求进步，积极响应站的号召，认真贯彻执行站文件及会议精神。工作积极努力，任劳任怨，认真学习相关试验知识，了解建筑新型材料检测及应用，不断充实完善自己。做到思想行动统一。坚持保证质量第一、安全第一的思想指导自己的工作。不放过工作中的每一个细节步骤。 做到工作认真严谨、实事求是。耳边总是回想起当年大学第一节课上老师的一段话：建筑是一门艺术、技术并存的专业，更是一门影响国计民生、人命关天的行业。搞建筑我们得时刻谨记把安全第一记于心中，因而致使我们把工程质量放在第一位。检测监督工作就是质量把关的最重要的一环，不容置疑地抓好原材料、半成品、成品的质量。 在工作中认真贯彻国家有关标准化，质量管理体系，产品质量监督检验以及研究开发的方针政策；确实执行本岗位负责监督检测的工程产品的有关标准、试验方法及有关规定，做到所做每项检验都有法可依。做好委托单接受，项目检验，资料，反馈等工作，做好跟踪台帐，便于日后查阅。由于试验检验项目多，项目检验时间不一，提前将工作做到位，避免施工单位技术人员不了解工程检验要
求及技术指标而延误工期，影响进度。我们试验室人员坚持四项基本原则，贯彻质量方针，落实质量目标，遵守规章制度，全心全意服务于施工现场。 工作一年后转入现场施工管理。担任土建技术员。但依旧于严谨的工作态度对待现场。由于以前的检测工作与现场管理工作差别比较大，这对我来说既可以说是机遇，也可以说是挑战。机遇就是进入小单位职位分工没有那么明确，总揽现场所有工作；挑战就是在经验实践缺乏的情况下担任现场技术总负责。以前仅靠自己的技术，而现在则也要抓好 ___、施工进度计划等一大堆管理工作。 一时工作压力极大。我时刻严格要求自己，遇到问题不断地请教有经验的同事、老师。各种方案作对比寻求最佳方法。自己摸索实践，在较短的时间内便熟悉了工作，完成了角色转换过程，明确了工作的程序、方向，提高了工作技能及管理能力，在具体的工作中形成了一个清晰的工作思路，能够顺利的开展工作并熟练圆满地完成本职工作。 1.专业知识、工作能力和具体工作 从拿到图纸到图纸会审，认真的查看每一个部位细节，核对数据，思考施工步骤方案。做到脑中有图。组织图纸会审。协调交换
测量技术总结报告
测量技术总结报告 崇州市济协乡济民村、天宫村（原红杨村） 土地整理项目1:20XX测量工程 测量工程技术总结报告 一、概况 （一）任务来源 为了加强崇州市济协乡济民村、天宫村（原红杨村）土地资源的合理规划与科学管理，全面贯彻中央新农村建设指示精神，崇州市国土资源局（以下简称甲方）委托四川旭普信息发展产业有限公司（以下简称乙方）对济协乡济民村、天宫村（原红杨村）土地整理，开展1：20XX地形图测量。测量面积约为4.65 km2（6980.8亩）。 （二）测区概况 1、地理位置 崇州市济协乡位于崇州市的中西部，其概略地理位置为东经103°37′18〞北纬30°38′59〞及东经103°39′5〞北纬 30°40′45〞之间，东隔西河与崇州市区和锦江乡相邻，南临成温邛高速公路、崇州市区，西与白头乡接壤，北与道明乡接壤。幅圆面积16.3平方公里。济协对外交通发达，过境道路街安路由北至南穿境而过，每日有数班客车来往于崇州市区、道明乡白塔湖风景旅游区；成温邛辅道由东至西可达白头乡、王场乡；有济
民路、桤泉路、文昌街、新义路、双凤路、红杨路6条，村道辐 射全乡各村，与相邻场镇相联。济协乡地处川西平原地区，境内 地势平坦，略显西北高东南低，海拔为534—XXX米。主要水系有 西江河由北至南流，主要灌溉渠系有济民堰、桤木河、泉水河、 黄泥河、韩家堰、光明堰、 向阳河，水资源丰富。济协乡处于成都平原凹陷区，系深厚 的第四纪冰水堆积、冲洪积的松散堆积物，土壤肥沃属中性。气 候属亚热带湿润常绿阔叶林区，树木种类繁多，由于近年人类活 动的影响，思想汇报专题原生植被逐渐被次生和人工培育的农业 植被所代替。动物物种包括常见的野兔、松鼠等兽类；鲤鱼、草鱼、鲫鱼等鱼类；青蛙等两栖类；蛇、草蜥等爬行类。气候属亚 热带湿润季风气候，气候温和，湿润，四季分明。年均气温16℃，降雨量950毫米左右；日照时数为1177小时左右；无霜期达260 天左右。常年主导风为东北风。济协乡济民村、天宫村（原红杨村）土地幅员面积为6980.8亩，约为4.65 km2，项目区树木较多,通 视较差，这给测绘工作带来较大困难。 2、行政隶属 成都市崇州市济协乡。 3、已经完成工作量 1）GPS控制测量； 2）图根控制测量； 3）1：20XX地形图测量，4.65平方公里；
测量工作技术总结
测量工作技术总结 篇一：测量技术员工作总结 测量技术员工作总结 〖文字大小：大中小〗〖打印〗 - - - 测量技术员工作总结 我于***x年x月毕业于长春工程学院国土资源系测绘工程专业，现就职于***第一工程有限公司。经过三年的学习和工作经验的积累，我已经从一个对测量方面没有任何实际经验的学生逐渐成为公司测量方面的主力军，先后完成几项测量工程项目。因我工作勤奋认真，实事求是，吃苦耐劳，所以我负责的测量工程项目多次受到委托方、设计方及施工单位的好评。毕业后，我来到葛洲坝第一工程有限公司就职，被安排到湖北恩施大龙潭项目部，第一个月从中学到了最基础的东西，从对测量仪器的使用、外业地形测量中需要注意的细节及室内的地形图编制有个系统的认识，接着跟随一些有经验的测量工程师去学习野外的编录及编写，这个过程让我受益匪浅，让我对测量工作有了整体的认识，知道了测量工作基本方法和基本工作，同时也锻炼了我的吃苦耐劳精神，这对我以后的工作也起了很大的促进作用，也将成为
我以后工作中的一笔财富。 后两个月，在老员工的手把手教导和本人的认真学习下，逐渐掌握了一些基本的专业知识及工作技能，并开始独立完成一些简单的工程，包括从进场开始的现场踏勘、选点、仪器操作、资料整理及报告的编写。之后经常去基础施工工地进行观摩与学习，负责工程的施工放线，对基础的施工放线。 经过一年的学习和琢磨，***x年5月从大龙潭项目部退场去了***项目部，在这里我对测量有了更好的认识和得到了更大的发挥，这个工程比较大，分上下库，下转载自百分，请保留此标记库主要是一个大坝和引水隧洞，上库有两个主坝、两个副坝，一条永久性公路等，从测量控制复测开始，再是原始地形测量，植被未全清理，跑棱镜的同志比较辛苦，交通没有车子，每天从早上6点出发，下午6、7点回来，开始我心理有点不平，别人都没这么苦，不过慢慢的也就习惯了，既然自己选择了这个岗位，就该勤勤恳恳、踏踏实实的干下去，惟有这样，才能实现自己的人生价值。前期测量工作完后，我带领了一个队进行工作，我很细心也很努力，开始了开挖阶段，准备开挖边线、各建筑物边线等施工放样，土石方收方，内业成图，这些工作不是很辛苦，就是量大，要花时间和精力谨慎的完成。 ***x年1月，我从***回到了公司后方，参加了公司
材料测试技术
X射线衍射分析的基本应用 ▲物相定性分析（这是XRD最基本、最常见的应用。其原理是和国际标准委员会出版的标准物质的PDF卡片对比分析）； ▲物相定量分析； ▲晶胞参数的测定（也叫点阵参数的测定）； ▲固溶体类型的测定和固溶体固溶度的测定； ▲结晶度的测定； ▲晶粒度和嵌镶块尺度的测定； ▲薄膜样品的测定（适用于膜厚小于10 m的情况）； ▲残余应力的测量等。 一、单晶体的研究方法 说明：利用反射球讨论晶体衍射的方法及原理。在具体的衍射工作中，入射光的方向是固定不变的，如果晶体不动，而入射光又是单色，则落在反射球上的倒格点实际上很少，晶体的衍射强度小，要增加衍射强度，对于单晶体采用两种方法 1、劳厄法：晶体固定不动，射线为连续谱线。 2、转晶法：转动晶体，采用单色特征标识谱线 注：如果转动晶体，又用未经过滤的多色入射线，则照片上的斑点过多，不便于分析，一般不采用。 劳厄法的应用 1、测晶体的取向； 2、测晶体的对称性； 3、鉴定物质是晶态或非晶态； 4、粗略地观察晶体的完整性。 转晶法的应用： 1、测定单晶样品的晶胞常数； 2、观察晶体的系统消光规律，以确定晶体的空间群。 研究多晶体一般采用单色X射线来进行衍射，多晶体的衍射方法有两种，即： 1、粉末照相法：用照相底片记录衍射图。可分为德拜—谢乐法（简称德拜法）、聚焦法和针孔法，其中德拜法应用最普遍，照相法一般均指德拜法。 2、衍射仪法：用计数器记录衍射图。 衍射仪法粉末平板试样的制备： 制备试样时，可以把粉末试样倾入用玻璃或塑料板制成的盛放板中，将粉末轻轻压紧，不加粘结剂，然后削去多余粉末，压力不能过大，否则容易产生择优取向。所用样品需要一定的细度。如试样的数量少时，需用如加拿大树胶液，涂于玻璃片上。 X射线物相分析 物相定性分析物相定性分析用粉末照相法和衍射仪法均可进行，其程序是：先制样并获得该样品的衍射花样；然后测定各衍射线条的衍射角并将其换算成晶面间距d；再测出各条衍射线的相对强度；最后和各种结晶物质的标准衍射花样进行对比鉴定。因此，物相分析也叫物相鉴定。 物相定性分析的一般步骤： 样品制备； 获取待测试样的衍射花样（也叫衍射谱线）； 根据衍射线的位置计算各衍射线的晶面间距； 估算衍射线的相对强度； 查阅索引； 核对卡片并确定物相。
锂离子电池最新各种性能测试
锂离子电池最新各种性能测试 1 20℃放电性能测试 首先要进行预循环处理，在环境温度20±5℃的条件下,以0.2CA充电，当电池端电压达到充电限制电压4.2V（GB/T18287-2000规定）后，搁置0.5h~1h，再以0.2CA电流放电到终止电压2. 75V（GB/T18287-2000规定）。在20℃放电性能之前进行预循环处理，能有效激活电池的内部组织结构，给以下各项试验做准备。 在环境温度20±5℃的条件下，以0.2CA充电，当电池端电压达到充电限制电压4.2V后，改为恒压充电，直到充电电流小于或等于0.01CA，最长充电时间不大于8h，停止充电，这时，我们可以清晰的看到电脑仪器上显示出的充电示意图形。在充电过程中，一定要注意时间和充电电流的问题，充电电流达到或等于0.01CA即可，时间不易太长，一般都不超过8h。时间过长会造成过度充电，将会对锂离子电池中过多的锂离子硬塞进负极碳结构里去，这样其中一些锂离子再也无法释放出来，严重的会造成电池的损坏，会影响后面的试验数据结果。电池充电结束后，搁置0.5～1h在20±5℃的温度条件下，以0.2CA电流放电到终止电压2.75V，时间应不低于5小时。 上述充放电重复循环5次，当有一次循环符合GB/T18287-2000中4.2.1的规定放电到终止电压2.75V，时间应不低于5小时。该试验即可停止，有些电池在第一个循环放电时间和终止电压没有达到标准要求，这不意味着电池不合格，是因为电池中的一些聚合物质没被充分地激活，待到第二个循环后被激活，可能就会达到标准要求。 2 锂离子电池的高温性能试验（温度55±2℃） 高温性能试验是测试电池在高温的环境条件下的工作状态，由于在高温的条件下锂离子电池中的物质会发生很大变化，主要测试它的放电时间和安全性。电池按GB/T18287-2000中5.3.2.2条规定充电结束后，将电池放入55±2℃的高温箱中恒温2h，然后以1CA电流放电至终止电压，放电时间应符合标准4.3条规定，时间不小于51分钟，电池外观应无变形和爆炸现象，如有爆炸现象立即切断电源，把测试线从测试仪表上取下。此试验要严格控制好箱体温度，注意温度不易太高。 3 恒定湿热性能试验（温度40℃，相对湿度90%～95%，时间48h） 恒定湿热性能试验是测试电池在温度相对偏高，湿度较大的野外环境下的工作状态，电池按GB /T18287-2000中5.3.2.2条规定充电结束后，将电池放入40±2℃，相对湿度90%～95%的恒温恒湿箱中搁置48h后，将电池取出在环境温度20±5℃的条件下搁置2h，目测电池外观，应符合标准4.7.1的规定，再以1CA电流放电至终止电压，放电时间应符合标准4.7.1的规定不低于36mi n，电池外观应无明显变形、锈蚀、冒烟或爆炸。 4 振动试验 振动试验是测试电池在不平稳的有振幅的特殊条件下的工作状态。电池按GB/T18287-2000中5.3.2.2条规定充电结束后，将电池直接安装或通过夹具安装在振动台的台面上，按下面的振动频
工程测量技术总结报告
工程测量技术总结报告 实习名称: 地点: 起止日期: 班级: 组号: 姓名: 学号: 指导老师:马玉晓 前言 实习目的:工程测量是测量学教学的教学的重要组成部分，是巩固和深化课堂教学和实验中所学知识和技能的必要环节。通过测量学实习培养学生理论联系实际，分析问题和解决问题的能力，使学生树立严格认真的科学态度，实事求是的工作作风，吃苦耐劳的劳动态度以及团结协作的集体观念。通过测量教学实习可以将已学过的测量基本理论，基本知识综合起来进行一次系统的实践，不仅可以巩固，扩大和加深学生从课堂和实验环节所学的理论知识，系统的掌握测量仪器操作，施测计算，地形图绘制的基本技能，获得测量实际工作的基本技能和初步经验，还可以了解基本测绘工 作的全过程，使学生在业务组织能力和实践方面得到锻炼，为今后从事测绘工作打下良好基础。任务和要求 1、熟练使用常规测量仪器和工具，要求在规定时间范围内完成水准仪、经纬仪的技术操作。
2、能独立组织与实施导线测量、普通水准测量，观测值和成果均符合精度要求。 3、能熟练用经纬仪测绘法测绘大比例地形图。 4、能进行道路纵、横断面测量，并能够绘制道路纵横断面图。 5、能场地平整的测量工作，并计算工程土方量。 6、能运用极坐标法计算放样元素，并运用经纬仪和钢尺进行点位放样。 7、高程测设。 三、实习组织 实习期间的组织工作应由主讲教师全面负责，每班除主讲教师外，还应配备2,3位辅导教师，共同担任实习期间的辅导工作。 实习工作按小组进行，设组长1人，负责组内实习分工和仪器管理。负责借还和保管本组的仪器设备，负责本组实习，监督考勤工作，保管本组的测量成果资料。 实习过程中各组要在组长的统一指挥下，分工协作，每项工作要求由组员轮流担任，不要单纯追求进 度，注意提高工作质量，按时完成实习任务。 实习内容:1)实习项目名称:河南城建学院6号教学楼1:500大比例尺地形图的测绘任务来源:工测量学指导教师实测目的与精确度要求:本次测量主要是对本学期测量学学的学习进行实践对整个学习过程进行总结。 各种测量读数和取值的要求 表三 内容读数和取值规定 角度测量 (,)水平角和竖直角读到″(地形测量时角度测量读到′); (,)方位角读到′
电动工具锂离子电池的几个安全测试方法(正式)
编订：__________________ 单位：__________________ 时间：__________________ 电动工具锂离子电池的几个安全测试方法(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7963-68 电动工具锂离子电池的几个安全测 试方法(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 现在电动工具的市场正慢慢变得庞大，电动工具用的环保型锂电池各国也在致力开发。这类环保的锂离子电池具有比功率大、自放电小，比能量高、充电效率高、无环境污染、工作温度宽等特点，比起因污染问题逐渐退出市场的镍镉电池，逐渐占领了主导的地位。 这类电池可通过过充、短路、针刺、挤压、重物撞击等安全测试，电池不起火，不爆炸。可以再电动工具中得到使用。 锂离子电池的安全测试 锂离子电池在电动工具中使用时都采用保护板对电池进行安全保护，但在实际使用时保护板不可能达到100%的可靠性。且还有可能碰到充电器故障或其他
种种意外。这就要求锂离子电池必须具有良好的滥用及意外情况的承受能力。我们在电动工具用磷酸亚铁锂锂离子电池开发过程中需对电池进行过充、短路、针刺、挤压、重物等项目的测试。 挤压测试：BE-6045 将充满电的电池放在一个平面上，由油压缸施与13+1KN的挤压力，由直径为32mm的钢棒平面挤压电池，一旦挤压压力到达最大停止挤压，电池不起火，不爆炸即可。 重物撞击测试：BE-5066 电池充满电后，放置在一个平面上，将直径15.8mm的钢柱垂直置于电池中心，将重量9.1kg的重物从610mm的高度自由落到电池上方的钢柱上。电池不起火、不爆炸即可。 过充测试： 将电池用1C充满电，按照3C过充10V进行过充试验，当电池过充时电压上升到一定电压时稳定一段时间，接近一定时间时电池电压快速上升，当上升至
建筑材料检测工作总结 建筑材料专业技术工作总结 精品
建筑材料检测工作总结建筑材料专业技术工作总结2019年11月参加江苏省住房与城乡建设厅举办的复检与换证考试,考试合格,取做到新的试验员上岗证.由于工作表现突出多次被单位领导表扬,并于多年被公司评为先进个人优秀管理工作者等荣誉称号. 在政治上,严格要求自己,积极参加各项政治活动,自觉学习政治理论,尤其注重对三个代表重要思想的学习,努力提高自己的政治理论修养,努力实践三个代表的重要思想,拥护中国的领导.工作中谨守职业道德,吃苦耐劳,作风踏实、行事果断、做到公平公正、敢于承担责任. 努力学会运用马克思主义的立场、观点和方法去分析、研究、解决问题,有一定的组织协调能力.2019年7月,我被江苏海豹混凝土有限公司试验室录用,从事试验员工作. 参加了公司的自我建设初期阶段和建设后的发展阶段.在此公司我主要负责日常的原材料检测、数据填写和工地的质量追踪服务,以确保混凝土的合格率满足100%,顾客满意度100%. 在此公司我参加了江阴海澜跑马场、桃园山庄、江阴国际展览中心、江阴体育馆等大型工程的建设,在公司技术负责人陶国强工程师的领导下,严格把关原材料,严格遵守行业指标,抓好每一项质量环节,做好工地后期服务,使做到公司在发展前期赢做到了良好的信誉、声誉.在此行业不停锻炼的我理论联系实际,积极主动,虚心请教,在后期的专业培训中所学的专业理论知识迅速转化为了业务能力,积累了一定的实践经验. 2019年6月至今本人担任无锡华璞混凝土有限公司试验室常务副主任,在技术副总王彩高级工程师的领导下负责试验室的全面工作.严格贯彻执行国家现行标准、规范和规程,以及行业的有关规定和要求；贯彻执行采用先进工艺、严格质量管理、浇筑优质工程、满. 足业主要求质量方针,做到重大质量事故和质量投诉为0、顾客满意度100%、综合考核达市同行中等以上水平的质量目标. 本人在工作中充分认识到,试验员的职业道德和技术水平（包括理论知识和实践操作能力）直接影响到公司的质量管理,直接影响到出厂产品的质量,所以我非常注重培养试验员的理论知识、实践操作能力、职业道德素质.对他们进行定
软件测试技术工作总结(多篇范文)
软件测试技术工作总结 it公司面试手册提供最全的it类面试题, 包括 java：java面试题 j2ee面试题 hibernate面试题 spring面试题struts 面试题ejb面试题 .net: .net面试题 https://www.360docs.net/doc/487231059.html,面试题 c#面试题数据库：数据库面试题oracle面试题 sql server面试题 mysql面试题 网络：网络技术面试题网络安全面试题 web开发：php面试题 web开发面试题 linux unix：unix面试题linux面试题 软件测试：软件测试面试题 其他类：英语面试外企面试 python面试题程序员面试 更多面试题请访问： :// 软件测试技术总结 软件测试就是为了发现程序中的错误而分析和执行程序的过程。——概念 +基本知识+软件开发过程-定义-计划-实现-稳定化-部署 一、软件开发模型(四种典型的模型) 1、瀑布模型 概述：包括计划，需求分析，设计，编码，测试，运行维护六个阶段。六个阶段自上而下、相互衔接，以固定的次序进行。
特点：1.阶段的顺序性和依赖性；2.文档驱动；3.推迟实现的观点； 4.质量保证。 缺点：不适合需求模糊的系统 2、原型模型 概述：先建立一个能够反映用户需求的原型系统，使得用户和开发者可以对目标系统的概貌进行评价和判断，然后对原型系统进行反复的扩充、改进、求精，最终建立符合用户需求的目标系统。 特点：1.快速开发工具；2.循环； 3.低成本。 分类：按照对原型的处理方式，可以分为渐进型和抛弃型。 3、增量模型 概述：在增量模型中每个阶段都生成软件的一个可发布版本，阶段交错进行，版本逐渐完善。同原型模型的最大区别在于，在原型模型中每个阶段发布一个原型而在增量模型中则完成一个正式版本。 4、螺旋模型 概述：适用于大型软件的开发，它将瀑布模型和快速原型模型结合起来，并加入了风险分析。特点：1.每个阶段都包括制定计划，风险分析，实施工程，评审四个阶段；2.开发过程迭代进行，每迭代一次螺旋线增一周，工程前进一个层次，系统生成一个新版本，投入新的时间成本，最终得到客户满意的版本。-软件测试从需求开始：现代的软件测试将测试渗入到软件开发的各个阶段，即使瀑布模型，表面看测试工作是在测试阶段开始的，事实上，在计划、需求、设计阶段，测
电动汽车用锂离子动力蓄电池包和系统测试规程
电动汽车用锂离子动力蓄电池包和系统测 试规程 电动汽车用锂离子动力电池包和系统测试规程 1范围 本标准规定了电动汽车用锂离子动力电池包和系统基本性能、可靠性和安全性的测试方法。 本标准适用于高功率驱动用电动汽车锂离子动力电池包和电池系统。 2规范性引用文件（其中的一部分） 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+ 12h循环）（IEC 60068-2- 30:2005,IDT ）
GB/T 2423.43-2008电工电子产品环境试验第2 部分：试验方法振动、冲击和类似动力学试验样品的安装（IEC 60068-2-47:2005,IDT） GB/T 2423.56-2006电工电子产品环境试验第2 部分：试验方法试验Fh:宽带随机振动（数字控制）和导则（IEC 60068-2-64:1993,IDT） GB/T 18384.1-2001电动汽车安全要求第1部分: 车载储能装置(ISO/DIS 6469-1:2000,EQV ) GB/T 18384.3-2001电动汽车安全要求第3部分: 人员触电防护(ISO/DIS 6469-3:2000,EQV ) GB/T 19596-2004 电动汽车术语 (ISO 8713:2002,NEQ) GB/T xxxx.1- xxxx 道路车辆电气及电子设备的环境条件和试验第1部分：一般规定(Road vehicles - En vir onmen tal con diti ons and testi ng for electrical and electronic equipment Part 1: Gen eral,MOD) GB/T xxxx.3- xxxx 道路车辆电气及电子设备的环境条件和试验第3部分：机械负荷(Road vehicles - En vir onmen tal con diti ons and testi ng for electrical and electronic equipment Part 3: Mecha ni cal loads,MOD) GB/T xxxx.4- xxxx 道路车辆电气及电子设备的环境条
常用材料测试方法总结
成分分析： 成分分析按照分析对象和要求可以分为微量样品分析和痕量成分分析两种类型。 按照分析的目的不同，又分为体相元素成分分析、表面成分分析和微区成分分析等方法。 体相元素成分分析是指体相元素组成及其杂质成分的分析，其方法包括原子吸收、原子发射ICP、质谱以及X 射线荧光与X 射线衍射分析方法；其中前三种分析方法需要对样品进行溶解后再进行测定，因此属于破坏性样品分析方法；而X射线荧光与衍射分析方法可以直接对固体样品进行测定因此又称为非破坏性元素分析方法。 表面与微区成份分析： X射线光电子能谱（X-ray Photoelectron Spectroscopy, XPS）；（10纳米，表面） 俄歇电子能谱（Auger electron spectroscopy，AES）；（6nm，表面） 二次离子质谱（Secondary Ion Mass Spectrometry, SIMS）；（微米，表面） 电子探针分析方法；（0.5微米，体相） 电镜的能谱分析；（1微米，体相） 电镜的电子能量损失谱分析；（0.5nm） 为达此目的，成分分析按照分析手段不同又分为光谱分析、质谱分析和能谱分析。 1.光谱分析：主要包括火焰和电热原子吸收光谱AAS，电感耦合等离子体原子发射光谱 ICP-OES，X-射线荧光光谱XFS 和X-射线衍射光谱分析法XRD； （1）原子吸收光谱（Atomic Absorption Spectrometry, AAS） 又称原子吸收分光光度分析。原子吸收光谱分析是基于试样蒸气相中被测元素的基态原子对由光源发出的该原子的特征性窄频辐射产生共振吸收，其吸光度在一定范围内与蒸气相中被测元素的基态原子浓度成正比，以此测定试样中该元素含量的一种仪器分析方法。 原子吸收分析特点： （a）根据蒸气相中被测元素的基态原子对其原子共振辐射的吸收强度来测定试样中被测元素的含量； （b）适合对纳米材料中痕量金属杂质离子进行定量测定，检测限低，ng/cm3，10-10—10-14g； （c）测量准确度很高，1%（3—5%）； （d）选择性好，不需要进行分离检测； （e）分析元素范围广，70多种； 应该是缺点（不确定）：难熔性元素，稀土元素和非金属元素，不能同时进行多元素分析；（2）电感耦合等离子体原子发射光谱(Inductively coupled plasma atomic emission spectrometry, ICP-AES)
