接近开关串联与并联的使啊用方法

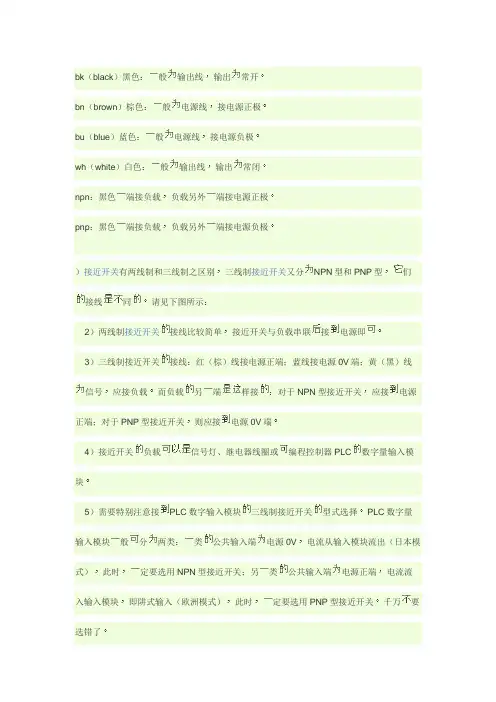

接近开关串联和并联使用方法

①二线式传感器串联连接:

VS －N×VR≥负载的动作电压

（VS：电源电压；N：可连接传感器数；VR：接近开关的输出残留电压）

以E2E 直流2 线式接MY DC24V继电器为例:

MY DC24V的动作电压是额定电压的80％即DC24V×80％＝DC19.2V

E2E直流2线式的残留电压是3V以下，

根据公式计算: 24－N×3≥19.2 得N=1.6 （台）理论上不允许串联使用。

但因为E2E 直流2线式的残留电压3V以下不是固定值,实际可能偏小，而且MY DC24V能保证80％的额定电压肯定动作,但30－80％的额定电压有可能也会动作,所以具体串联数根据实际情况而定。

②三线式传感器串联连接:

iL＋（N－1）×i≤接近开关的控制输出上限值

VS －N×VR≧负载的动作电压;

（iL：负载电流；N ：可连接传感器数；i ：接近开关的消耗电流）

（VS：电源电压；VR：接近开关的输出残留电压）

以E2E 直流3线式接MY DC24V 继电器为例:

MY DC24V的额定电流值是36.9mA；E2E 直流3线式的消耗电流13mA以下；

E2E 直流3线式的开关容量是200mA以下。

根据公式计算: 36.9+ （N-1）× 13≤200 得N≤13.5 （台）

24-N×3≥19.2 得N＝1.6 （台）

因为MY DC24V 能保证80％的额定电压肯定动作,但低于80％的额定电压也有可能动作,所以MY DC24V继电器作为负载时，连接传感器的数目限制为2台。

③二线式传感器并联连接:

N×i≤负载的复位电流

（N：可连接传感器数；i：接近开关的漏电流）,

以E2E 直流2线式接MY DC24V 继电器为例:

E2E 直流2线式的漏电流是0.8mA

MY DC24V 的复位电流是额定消耗电流的10％，即36.9×10％＝3.69mA

根据公式计算: N×0.8≤3.69 得N≤4.6 （台）

MY DC24V继电器为负载时，连接传感器数限于4台。

④三线式传感器并联连接:

三线式的接近传感器没有漏电流的，所以不需要考虑负载的复位电流，一般建议可以并联3台
