模数转换器原理
模数(A/D)转换器工作原理A/D转换器(Analog-to-Digital Converter)又叫模/数转换器,即是将模拟信号(电压或是电流的形式)转换成数字信号。这种数字信号可让仪表,计算机外设接口或是微处理机来加以操作或胜作使用。
A/D 转换器 (ADC)的型式有很多种，方式的不同会影响测量后的精准度。
A/D 转换器的功能是把模拟量变换成数字量。由于实现这种转换的工作原理和采用工艺技术不同，因此生产出种类繁多的A/D 转换芯片。
A/D 转换器按分辨率分为4 位、6 位、8 位、10 位、14 位、16 位和BCD码的31/2 位、51/2 位等。按照转换速度可分为超高速（转换时间=330ns），次超高速（330~3.3μS），高速（转换时间3.3~333μS），低速（转换时间＞330μS）等。
A/D 转换器按照转换原理可分为直接A/D 转换器和间接A/D 转换器。所谓直接A/D 转换器，是把模拟信号直接转换成数字信号，如逐次逼近型，并联比较型等。其中逐次逼近型A/D 转换器，易于用集成工艺实现，且能达到较高的分辨率和速度，故目前集成化A/D 芯片采用逐次逼近型者多；间接A/D 转换器是先把模拟量转换成中间量，然后再转换成数字量，如电压/时间转换型（积分型），电压/频率转换型，电压/脉宽转换型等。其中积分型A/D 转换器电路简单，抗干扰能力强，切能作到高分辨率，但转换速度较慢。有些转换器还将多路开关、基准电压源、时钟电路、译码器和转换电路集成在一个芯片内，已超出了单纯A/D 转换功能，使用十分方便。
ADC 经常用于通讯、数字相机、仪器和测量以及计算机系统中，可方便数字讯号处理和信息的储存。大多数情况下，ADC 的功能会与数字电路整合在同一芯片上，但部份设备仍需使用独立的ADC。行动电话是数字芯片中整合ADC 功能的例子，而具有更高要求的蜂巢式基地台则需依赖独立的ADC 以提供最佳性能。
ADC 具备一些特性，包括：
1. 模拟输入，可以是单信道或多信道模拟输入；
2. 参考输入电压，该电压可由外部提供，也可以在ADC 内部产生；
3. 频率输入，通常由外部提供，用于确定ADC 的转换速率；
4. 电源输入，通常有模拟和数字电源接脚；
5. 数字输出，ADC 可以提供平行或串行的数字输出。在输出位数越多(分辨率越好)以及转换时间越快的要求下，其制造成本与单价就越贵。
一个完整的A/D转换过程中，必须包括取样、保持、量化与编码等几部分电路。 AD转换器需注意的项目：
取样与保持
量化与编码
分辨率
转换误差
转换时间
绝对精准度、相对精准度
取样与保持
由于取样时间极短，取样输出为一串断续的窄脉冲。要把每个取样的窄脉冲信号数字化，是需要一定的时间。因此在两次取样之间，应将取样的模拟信号暂时储存到下个取样脉冲到来，这个动作称之为保持。在模拟电路设计上，因此需要增加一个取样-保持电路。为了保证有正确转换，模拟电路要保留着还未转换的数据。一个取样-保持电路可保证模拟电路中取样时，取样时间的稳定并储存，通常使用电容组件来储存电荷。根据数字信号处理的基本原理，Nyquist取样定理，若要能正确且忠实地呈现所撷取的模拟信号，必须取样频率至少高于最大频率的2倍。
例如，若是输入一个100Hz的正弦波的话，最小的取样频率至少要2倍，即是200Hz。
虽说理论值是如此，但真正在应用时，最好是接近10倍才会有不错的还原效果(因取样点越多)。若针对多信道的A/D转换器来说，就必须乘上信道数，这样平均下去，每一个通道才不会有失真的情况产生。
量化与编码
量化与编码电路是A/D转换器的核心组成的部分，一般对取样值的量化方式有下列两种：
只舍去不进位
首先取一最小量化单位Δ=U/2n，U是输入模拟电压的最大值，n是输出数字数值的位数。当输入模拟电压U在0~Δ之间，则归入0Δ，当U在Δ~2Δ之间，则归入1Δ。透过这样的量化方法产生的最大量化误差为Δ/2，而且量化误差总是为正，+1/2LSB。
有舍去有进位
如果量化单位Δ=2U/(2 n+1–1)，当输入电压U在0～Δ/2之间，归入0Δ，当U在Δ/2~3/2Δ之间的话，就要归入1Δ。这种量化方法产生的最大量化误差为Δ/2，而且量化误差有正，有负，为±1/2LSB。
量化结果也造成了所谓的量化误差。
解析度
指A/D转换器所能分辨的最小模拟输入量。通常用转换成数字量的位数来表示，如8-bit，10-bit，12-bit与16-bit等。位数越高，分辨率越高。若小于最小变化量的输入模拟电压的任何变化，将不会引起输出数字值的变化。
采用12-bit 的AD574，若是满刻度为10V的话，分辨率即为10V / 212 = 2.44mV。而常用的8-bit 的ADC0804，若是满刻度为5V的话，分辨率即为5V / 28 = 19.53mV。
选择适用的A/D转换器是相当重要的，并不是分辨率越高越好。
模拟数字转换器的分辨率是指，对于允许范围内的模拟信号，它能输出离散数字信号值的个数。这些信号值通常用二进制数来存储，因此分辨率经常用比特作为单位，且这些离散值的个数是2的幂指数。例如，一个具有8位分辨率的模拟数字转换器可以将模拟信号编码成256个不同的离散值（因为28 = 256），从0
到255（即无符号整数）或从-128到127（即带符号整数），至于使用哪一种，则取决于具体的应用。
分辨率同时可以用电气性质来描述，使用单位伏特。使得输出离散信号产生一个变化所需的最小输入电压的差值被称作最低有效位（Least significant bit, LSB）电压。这样，模拟数字转换器的分辨率Q等于LSB电压。模拟数字转换器的电压分辨率等于它总的电压测量范围除以离散电压间隔数：
这里N是离散电压间隔数，E FSR是总的电压测量范围，E FSR由下式给出
这里V RefHi和V RefLow是转换过程允许电压的上下限。
正常情况下，电压间隔数等于
这里M是模拟数字转换器的分辨率，以比特为单位。
转换误差
通常以相对误差的形式输出，其表示A/D转换器实际输出数字值与理想输出数字值的差别，并用最低有效位LSB的倍数表示。
转换时间
转换时间是A/D转换完成一次所需的时间。
从启动信号开始到转换结束并得到稳定的数字输出值为止的时间间隔。转换时间越短则转换速度就越快。
精准度
对于A/D转换器，精准度指的是在输出端产生所设定的数字数值，其实际需要的模拟输入值与理论上要求的模拟输入值之差。
精确度依计算方式不同，可以区分为
绝对精确度
相对精确度；
所谓的绝对精确度是指实际输出值与理想理论输出值的接近程度，其相关的关系是如下式子所列：
绝对精确度＝
相对精准度指的是满刻度值校准以后，任意数字输出所对应的实际模拟输入值
对于线性A/D转换器，相对精准度就是它的线性程度。由于电路制作上影响，会产生像是非线性误差，或是量化误差等减低相对精准度的因素。
相对精确度是指实际输出值与一理想理论之满刻输出值之接近程度，其相关的关系是如下式子所列：
相对精准度＝
基本上，一个n-bit的转换器就有n个数字输出位。这种所产生的位数值是等效于在A/D转换器的输入端的模拟大小特性值。
如果外部所要输入电压或是电流量较大的话，所转换后的的位数值也就较大。
透过并列端口接口或是微处理机连接A/D转换器时，必须了解如何去控制或是驱动这颗A/D转换器的问题。因此需要了解到A/D转换器上的控制信号有哪些。
图1、A/D转换器的基本引脚配置电路图
如图1所示，一个A/D转换器具备了：
输出引线(D0~D7，以8-bit为例)，
一个开始转换(Start of Converter，SOC)
结束转换(End of Conversion，EOC)信号。
输出致能脚位
∑-△模数转换器的原理及应用
∑-△模数转换器的原理及应用 张中平 （东南大学微电子机械系统教育部重点实验室，南京210096） 摘要：∑-△模数转换器由于造价低、精度高、性能稳定及使用方便等特点，越来越广泛地使用在一些高精度仪器仪表和测量设备中，介绍该转换器的基本原理，并重点举例介绍AD7708芯片的应用，该芯片是16 bit模数转换器，与24 bit AD7718引脚相同，可直接升级。 关键词：模数转换器；寄存器；串行口 我们通常使用的模数转换器（ADC）大多为积分型和逐次逼近型，积分型转换效果不够好，转换过程中带来的误差比较大；逐次逼近型转换效果较好但制作成本较高，尤其是高位数转换，转换位数越多，精度越高，制作成本就越高。而∑-△ADC可以以相对逐次逼近型简单的电路结构，而得到低成本，高位数及高精度的转换效果∑-△ADC大多设计为16或24 bit转换精度。近几年来，在相关的高精度仪器制作领域该转换器得到了越来越广泛的应用［1］。 1 ∑-△ADC的基本工作原理简介 ∑-△模数转换器的工作原理简单的讲，就是将模数转换过后的数字量再做一次窄带低通滤波处理。当模拟量进入转换器后，先在调制器中做求积处理，并将模拟量转为数字量，在这个过程中会产生一定的量化噪声，这种噪声将影响到输出结果，因此，采用将转换过的数字量以较低的频率一位一位地传送到输出端，同时在这之间加一级低通滤波器的方法，就可将量化噪声过滤掉，从而得到一组精确的数字量［1，2］。 2 AD7708/AD7718，∑-△ADC的应用 AD7708/AD7718是美国ADI公司若干种∑ΔADC中的一种。其中AD7708为16 bit转换精度，AD7718为24 bit转换精度，同为28条引脚，而且相同引脚功能相同，可以互换。为方便起见，下面只介绍其中一种，也是我们工作中用过的AD7708。 2．1AD7708的工作原理 同其它智能化器件一样，AD7708也可以用软件来调节其所具有的功能，即通过微控制器MCU编程向AD7708的相应寄存器填写适当的参数。AD7708芯片中共有11个寄存器， 当模式寄存器（Mode Regis－ter）的最高位后，其工作方框图［2］如图1所示。
逐次逼近型ADC
理解逐次逼近寄存器型ADC：与其它类型ADC 的架构对比 Jul 02, 2009 摘要：逐次逼近寄存器型(SAR)模数转换器(ADC)占据着大部分的中等至高分辨率ADC市场。SAR ADC的采样速率最高可达5Msps，分辨率为8位至18位。SAR架构允许高性能、低功耗ADC采用小尺寸封装，适合对尺寸要求严格的系统。 本文说明了SAR ADC的工作原理，采用二进制搜索算法，对输入信号进行转换。本文还给出了SAR ADC的核心架构，即电容式DAC和高速比较器。最后，对SAR架构与流水线、闪速型以及Σ-Δ ADC进行了对比。 引言 特点。这些特点使该类型ADC具有很宽的应用范围，例如便携/电池供电仪表、笔输入量化器、工业控制和数据/信号采集等。 SAR ADC的架构 尽管实现SAR ADC的方式千差万别，但其基本结构非常简单(见图1)。模拟输入电压(V IN)由采样/保持电路保持。为实现二进制搜索算法，N位寄存器首先设置在中间刻度(即：100 (00) MSB设置为1)。这样，DAC输出(V DAC)被设为V REF/2，V REF是提供给ADC的基准电压。然后，比较判断V IN是小于还是大于V DAC。如果V IN大于V DAC，则比较器输出逻辑高电平或1，N位寄存器的MSB保持为1。相反，如果V IN小于V DAC，则比较器输出逻辑低电平，N位寄存器的MSB清0。随后，SAR控制逻辑移至下一位，并将该位设置为高电平，进行下一次比较。这个过程一直持续到LSB。上述操作结束后，也就完成了转换，N位转换结果储存在寄存器内。
图1. 简单的N位SAR ADC架构 图2给出了一个4位转换示例，y轴(和图中的粗线)表示DAC的输出电压。本例中，第一次比较表明V IN < V DAC。所以，位3置为0。然后DAC被置为01002，并执行第二次比较。由于V IN > V DAC，位2保持为1。DAC置为01102，执行第三次比较。根据比较结果，位1置0，DAC又设置为01012，执行最后一次比较。最后，由于V IN > V DAC，位0确定为1。 图2. SAR工作原理(以4位ADC为例) 注意，对于4位ADC需要四个比较周期。通常，N位SAR ADC需要N个比较周期，在前一位转换完成之前不得进入下一次转换。由此可以看出，该类ADC能够有效降低功耗和空间，当然，也正是由于这个原因，分辨率在14位至16位，速率高于几Msps (每秒百万次采样)的逐次逼近ADC极其少见。一些基于SAR结构的微型ADC已经推向市场。MAX1115/MAX1116和 MAX1117/MAX1118 8位ADC以及分辨率更高的可互换产品MAX1086和MAX1286 (分别为10位和12位)，采用微小的SOT23封装，尺寸只有3mm x 3mm。12位MAX11102采用3mm x 3mm TDFN封装或3mm x 5mm μMAX?封装。 SAR ADC的另一个显著的特点是：功耗随采样速率而改变。这一点与闪速ADC或流水线ADC
电液转换器原理与调试
1 电液转换器原理与调试 电液转换器工作原理：（见图） 当信号电流I 为零时, 芯棒M 与滑阀O 处于左端极限位置, 压力油腔P 与控制油压A 之间节流口关闭。A 腔经阀芯中的内孔与回油腔相通,所以A 腔处于卸压状态。 当信号电流（I=4~20mA ）增加时，芯棒M 在磁场作用力下，或比例地产生一个向右作用力F ，推动滑阀O 向右移动，使控制油腔A 与回油腔T 的流通面积减小，与压力油腔P 的流通面积增大，根据流量平衡原理，控制油压A 升高，随着油压A 的升高，与A 油腔相通的N 腔压力也升高。当产生的油压力f 与F 相抵消时，滑阀O 达到平衡，控制油压A 稳定。A 腔油压值即是成比例地对应输入信号的相应值。 当信号电流减小时，芯棒M 在磁场作用力下，产生一个向左作用力F 。这时，由于与A 油腔相通的N 腔油压力大于芯棒作用力，滑阀O 向左移动，使得控制油腔A 与回油腔T 的流通面积增大，与压力油腔P 的流通面积减小，控制油压A 降低。同时，N 腔油压亦降低，芯棒上的磁场力与油压力相等，滑阀达到平衡，控制油压A 稳定。 在手动工作状态，旋动手轮，经传动杆K 推动芯棒M 移动，即能调到所要求的控制油压A 。 一般对应4－20MA 控制电流输出的二次脉冲油压A 为0.15-0.45Mpa ,在这一段范围内控制特性的线形度较高。 电液转换器调试过程： 开 始 期 (允许范围20~30VDC) 电液转换器油温 和油压达到要求 带手轮形式的,将手轮转到最左面 根据设计检查电 和油压的连接 将空气从电磁阀 和液压件中排出 提供和测量进油压力(最大40bar) 供 电 源
2 否在最小和最大信号变化 时,输出电压是否改变 增加信号输出压力是否增加 是 否 是 提供系统最低的 模拟信号 测量输出压力 提 供 电 源 提供系统最高的模拟信号 利用电液转换器上电位器X1调整所需要的最高压力 提供系统最低 的模拟信号 利用电液转换器上电位器 X0调整所需要的最低压力 结 束
数模与模数转换器 习题与参考答案
第11章 数模与模数转换器 习题与参考答案 【题11-1】 反相运算放大器如图题11-1所示，其输入电压为10mV ，试计算其输出电压V O 。 图题11-1 解：输出电压为： mV mV V R R V IN F O 10010101 =?=-= 【题11-2】 同相运算放大器如图题11-2所示，其输入电压为10 mV ，试计算其输出电压V O 。 图题11-2 解：mV mV V R R V IN F O 110101111 =?=+=）（ 【题11-3】 图题11-3所示的是权电阻D/A 转换器与其输入数字信号列表，若数字1代表5V ，数字0代表0V ，试计算D/A 转换器输出电压V O 。 11-3 【题11-4】 试计算图题11-4所示电路的输出电压V O 。 图题11-4 解：由图可知，D 3~D 0=0101 因此输出电压为：V V V V O 5625.151650101254 === ）（ 【题11-5】 8位输出电压型R/2R 电阻网络D/A 转换器的参考电压为5V ，若数字输入为，该转换器输出电压V O 是多少？
解：V V V V O 988.21532565100110012 58≈== ）（ 【题11-6】 试计算图题11-6所示电路的输出电压V O 。 图题11-6 解：V V V D D V V n n REF O 5625.1516501012 5~240==-=-=）（）（ 【题11-7】 试分析图题11-7所示电路的工作原理。若是输入电压V IN =，D 3～D 0是多少？ 图题11-7 解：D3=1时，V V V O 6221234== ，D3=0时，V O =0。 D2=1时，V V V O 3221224== ，D2=0时，V O =0。 D1=1时，V V V O 5.1221214== ，D1=0时，V O =0。 D0=1时，V V V O 75.0221204 ==，D0=0时，V O =0 由此可知：输入电压为，D3~D0=1101，这时V O =6V++=，大于输入电压V IN =，比较器输出低电平，使与非门74LS00封锁时钟脉冲CLK ，74LS293停止计数。 【题11-8】 满度电压为5V 的8位D/A 转换器，其台阶电压是多少？分辨率是多少？ 解：台阶电压为mV mV V STEP 5.192/50008== 分辨率为：%39.00039.05000/5.195000/===mV V STEP
数模转换器和模数转换器实验报告
实验报告 课程名称微机原理与接口技术 实验项目实验五 数/模转换器和模/数转换器实验实验仪器 TPC-USB通用微机接口实验系统 系别计算机系 专业网络工程 班级/学号 学生 _ 实验日期 成绩_______________________ 指导教师王欣
实验五数/模转换器和模/数转换器实验 一、实验目的 1. 了解数/模转换器的基本原理，掌握DAC0832芯片的使用方法。 2. 了解模/数转换器的基本原理，掌握ADC0809的使用方法。 二．实验设备 1.PC微机系统一套 2.TPC-USB通用微机接口实验系统一套 三．实验要求 1．实验前要作好充分准备，包括程序框图、源程序清单、调试步骤、测试方法、对运行结果的分析等。 2．熟悉与实验有关的系统软件（如编辑程序、汇编程序、连接程序和调试程序等）使用方法。在程序调试过程中，有意识地了解并掌握TPC-USB通用微机接口实验系统的软硬件环境及使用，掌握程序的调试及运行的方法技巧。 3．实验前仔细阅读理解教材相关章节的相关容，实验时必须携带教材及实验讲义。 四．实验容及步骤 （一）数/模转换器实验 1．实验电路原理如图1，DAC0832采用单缓冲方式，具有单双极性输入端(图中的Ua、Ub),编程产生以下锯齿波(从Ua和Ub输出，用示波器观察) 图1 实验连接参考电路图之一 编程提示： 1. 8位D/A转换器DAC0832的口地址为290H，输入数据与输出电压的关系为：
(UREF表示参考电压,N表示数数据)，这里的参考电压为ＰＣ机的＋５Ｖ电源。 2. 产生锯齿波只须将输出到DAC0832的数据由0循环递增。 3. 参考流程图（见图2）: 图2 实验参考流程图之一 （二）模/数转换器 1. 实验电路原理图如图3。将实验（一）的DAC的输出Ua，送入ADC0809通道1(IN1)。 图3 实验连接参考电路图之二 2. 编程采集IN1输入的电压,在屏幕上显示出转换后的数据(用16进制数)。编程提示： 1. ADC0809的IN0口地址为298H，IN1口地址为299H。 2. IN0单极性输入电压与转换后数字的关系为：
voith电液转换器使用说明书
VOITH 电液转换器使用说明书型号：DSG-BXX113 翻译：研发中心孙云超
目录 1.技术数据 (1) 2.安全指示 (3) 2.1 提示和标志的定义 2.2 正确使用 2.3 重要提示 2.4 担保 3.功能描述 (6) 3.1 设计 3.2 操作特点 4.包装、储存、运输 (7) 5.安装 (8) 5.1 组装 5.2 液压连接 5.3 电器连接 6. 试运行 (10) 6.1 运行检测 6.2 参数设定 7.操作 (11) 7.1 用手动旋钮操作 7.2 用设定信号操作 7.3 故障检修和排除 8. 维护和检修 (13) 9. 停机 (13) 10. 具有接线图的外部管线图 (14) 11. 附件 (15)
1.技术数据： 周围环境： 储存温度－40 (90) 工作环境温度－20 (85) 保护IP65 to EN 60529 适合于在工业空间内部安装 电气数据： 电压：24 VCD ±15% 电流：大约0.7A（对DSG-B05…DSG-B10型） 大约1A（对DSG-B30型） 最大3A 时间t ? 1 Sec 输入设置：0/4…20mA 输入阻抗大约25欧姆，具有抑制电路。 液压参数： 最小进口油压P in min： 1.5bar＋最大输出P A max (对B05…B10型) 5bar＋最大输出油压P A max (对B30型) 最大进口油压P in max ：见表 压力流体：不易燃烧的原油或压力油油粘度：根据DIN51519，ISO VG32…ISO VG48 油温：＋10℃ (70) 油纯度：根据NAS1638为7级 根据ISO4406为-/16/13级 泄漏量：当进口油压P in=10bar 时≤3 l/min (对DSG-B05… DSG-B10 ) 当进口油压P in=40bar 时≤5 l/min（对DSG-B30）
∑-△模数转换器工作原理
∑-△ADC工作原理 越来越多的应用，例如过程控制、称重等，都需要高分辨率、高集成度和低价格的ADC、新型∑-△转换技术恰好可以满足这些要求。然而，很多设计者对于这种转换技术并不十分了解，因而更愿意选用传统的逐次比较ADC。∑-△转换器中的模拟部分非常简单(类似于一个1bit ADC)，而数字部分要复杂得多，按照功能可划分为数字滤波和抽取单元。由于更接近于一个数字器件，∑-△ADC的制造成本非常低廉。 一、∑-△ADC工作原理 要理解∑-△ADC的工作原理，首先应对以下概念有所了解：过采样、噪声成形、数字滤波和抽取。 1．过采样 首先，考虑一个传统ADC的频域传输特性。输入一个正弦信号，然后以频率fs采样－按照Nyquist 定理，采样频率至少两倍于输入信号。从FFT分析结果可以看到，一个单音和一系列频率分布于DC到fs ／2间的随机噪声。这就是所谓的量化噪声，主要是由于有限的ADC分辨率而造成的。单音信号的幅度和所有频率噪声的RMS幅度之和的比值就是信号噪声比(SNR)。对于一个Nbit ADC，SNR可由公式：SNR=6.02N+1.76dB得到。为了改善SNR和更为精确地再现输入信号，对于传统ADC来讲，必须增加位数。 如果将采样频率提高一个过采样系数k，即采样频率为Kfs，再来讨论同样的问题。FFT分析显示噪声基线降低了，SNR值未变，但噪声能量分散到一个更宽的频率范围。∑-△转换器正是利用了这一原理，具体方法是紧接着1bit ADC之后进行数字滤波。大部分噪声被数字滤波器滤掉，这样，RMS噪声就降低了，从而一个低分辨率ADC, ∑-△转换器也可获得宽动态范围。 那么，简单的过采样和滤波是如何改善SNR的呢?一个1bit ADC的SNR为7.78dB(6.02+1.76)，每4倍过采样将使SNR增加6dB，SNR每增加6dB等效于分辨率增加1bit。这样，采用1bit ADC进行64倍过采样就能获得4bit分辨率；而要获得16bit分辨率就必须进行415倍过采样，这是不切实际的。∑-△转换器采用噪声成形技术消除了这种局限，每4倍过采样系数可增加高于6dB的信噪比。 2．噪声成形 通过图1所示的一阶∑-△调制器的工作原理，可以理解噪声成形的工作机制。 图1 ∑-△调制器 ∑-△调制器包含1个差分放大器、1个积分器、1个比较器以及1个由1bit DAC(1个简单的开关，可以将差分放人器的反相输入接到正或负参考电压)构成的反馈环。反馈DAC的作用是使积分器的平均输出电压接近于比较器的参考电平。调制器输出中“1”的密度将正比于输入信号，如果输入电压上升，比较器必须产生更多数量的“1”，反之亦然。积分器用来对误差电压求和，对于输入信号表现为一个低通滤波器，而对于量化噪声则表现为高通滤波。这样，大部分量化噪声就被推向更高的频段。和前面的简单过采样相比，总的噪声功率没有改变，但噪声的分布发生了变化． 现在，如果对噪声成型后的∑-△调制器输出进行数字滤波，将有可能移走比简单过采样中更多的噪声。这种调制器(一阶)在每两倍的过采样率下可提供9dB的SNR改善。
基本模数转换器(ADC)的设计
《数字逻辑电路分析与设计》课程 项目 实施报告 题目(A)：基本模数转换器（ADC）的设计 组号： 8 任课教师：。。。 组长：。。。。 成员：。。。。 成员：。。。 成员：。。。 成员：。。。 联系方式：。。。 二零一四年十月二十五日
基本模数转换器（ADC ）的设计 一．设计要求 （1） 设计一个每单次按下按钮，就能够实现数模转换的电路，并用LED 显示对应输入模拟电压（0—3V ）的等级，当输入电压>3V 后，有“溢出”显示。 （2） 功能模块如图： （3） 图中的“模数转换”为本教材第六章的并行ADC 转换电路。在此基础上自行设计按键、LED 显示、模拟电压调节等模块，实现单次模数转换的功能。 模拟电压 调节模数转换LED 显示 按键 5V 电源
自行设计溢出标记的显示。 （4） 本电路的测试方法是，通过一个电位器对电源电压连续分压，作为ADC 的输入电压，每按下一次按键时，ADC 电路进行一次ADC 转换，并将转换的结果用数码管显示出来。注意不要求显示实际的电压值，仅显示模拟电压的量化等级。 二．电路原理图 LED 显示
三．设计思路 根据题目要求，我们的电路本应分五个个模块，但实验室缺少8-3编码器不能实现转化，所以只能有四个一下模块：模拟电压调节；比较电路；记忆模块；LED显示。模拟电压的调节可以用划变电阻来调节电压，理想中数模转化模块应由比较器，D触发器和编码器来实现，在我们的实际电路中我们只用了前两者。最终我们用LED的亮灭来显示结果。 具体原理叙述如下： 在比较电压时，将参考电压V ref经电阻分压器产生一组不同的量化电平V i：v1=1/16V ref，v2=3/16V ref，v3=5/16V ref ，v4=7/16V ref ，v5=9/16V ref ，v6=11/16V ref ，v7=13/16V ref ，v8=15/16V ref ，这些量化电平分别送到相应lm339比较器的反相输入端，而输入电压V同时作用于lm339比较器的同相输入端。 当V大于V i时，第i个比较器输出状态1，即高电平；反之，比较器输出状态0，即低电平。比较器的输出加到D触发器的输入端，在时钟脉冲CP的作用下，把比较器的输出存入触发器，得到稳定的状态输出Q，再由LED的亮暗状态显示，高电平则亮，低电平就暗。 当V≥15/16 V ref的时候，即Ｖ超过该转换器的最大允许的输入电压的时候产生“溢出”，我们使用了一个红色的报警LED亮作为显示。 此外，鉴于会因为按键时间的长短不一而造成的脉冲不整齐的问题，需要
模数转换器原理
模数(A/D)转换器工作原理A/D转换器(Analog-to-Digital Converter)又叫模/数转换器,即是将模拟信号(电压或是电流的形式)转换成数字信号。这种数字信号可让仪表,计算机外设接口或是微处理机来加以操作或胜作使用。 A/D 转换器 (ADC)的型式有很多种，方式的不同会影响测量后的精准度。 A/D 转换器的功能是把模拟量变换成数字量。由于实现这种转换的工作原理和采用工艺技术不同，因此生产出种类繁多的A/D 转换芯片。 A/D 转换器按分辨率分为4 位、6 位、8 位、10 位、14 位、16 位和BCD码的31/2 位、51/2 位等。按照转换速度可分为超高速（转换时间=330ns），次超高速（330~3.3μS），高速（转换时间3.3~333μS），低速（转换时间＞330μS）等。 A/D 转换器按照转换原理可分为直接A/D 转换器和间接A/D 转换器。所谓直接A/D 转换器，是把模拟信号直接转换成数字信号，如逐次逼近型，并联比较型等。其中逐次逼近型A/D 转换器，易于用集成工艺实现，且能达到较高的分辨率和速度，故目前集成化A/D 芯片采用逐次逼近型者多；间接A/D 转换器是先把模拟量转换成中间量，然后再转换成数字量，如电压/时间转换型（积分型），电压/频率转换型，电压/脉宽转换型等。其中积分型A/D 转换器电路简单，抗干扰能力强，切能作到高分辨率，但转换速度较慢。有些转换器还将多路开关、基准电压源、时钟电路、译码器和转换电路集成在一个芯片内，已超出了单纯A/D 转换功能，使用十分方便。 ADC 经常用于通讯、数字相机、仪器和测量以及计算机系统中，可方便数字讯号处理和信息的储存。大多数情况下，ADC 的功能会与数字电路整合在同一芯片上，但部份设备仍需使用独立的ADC。行动电话是数字芯片中整合ADC 功能的例子，而具有更高要求的蜂巢式基地台则需依赖独立的ADC 以提供最佳性能。 ADC 具备一些特性，包括： 1. 模拟输入，可以是单信道或多信道模拟输入； 2. 参考输入电压，该电压可由外部提供，也可以在ADC 内部产生； 3. 频率输入，通常由外部提供，用于确定ADC 的转换速率； 4. 电源输入，通常有模拟和数字电源接脚； 5. 数字输出，ADC 可以提供平行或串行的数字输出。在输出位数越多(分辨率越好)以及转换时间越快的要求下，其制造成本与单价就越贵。 一个完整的A/D转换过程中，必须包括取样、保持、量化与编码等几部分电路。 AD转换器需注意的项目： 取样与保持 量化与编码
模数转换器ADC0809应用原理
AD0809应用原理－－很全面的资料 1. 0809的芯片说明： ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS 组件。它是逐次逼近式A/D转换器，可以和单片机直接接口。 （1）ADC0809的内部逻辑结构 由上图可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。三态输出锁器用于锁存A/D转换完的数字量，当O E端为高电平时，才可以从三态输出锁存器取走转换完的数据。 （2）．引脚结构 IN0－IN7：8条模拟量输入通道
如下图所示，从ADC0809的通道IN3输入0－5V之间的模拟量，通过ADC0809转换成数字量在数码管上以十进制形成显示出来。ADC0809的VREF接＋5V电压。 4．电路原理图 5.程序设计： （1）．进行A/D转换时，采用查询EOC的标志信号来检测A/D转换是否完毕，若完毕则把数据通过P0端口读入，经过数据处理之后在数码管上显示。 （2）．进行A/D转换之前，要启动转换的方法： ABC＝110选择第三通道 ST＝0，ST＝1，ST＝0产生启动转换的正脉冲信号 . （3）. 关于0809的计算： ad0809是根据逐位逼近的方法产生数据的。。 参考电压为0-5V的话。以0809八位255的转换精度每一位的电压值为(5-0)/255≈0. 0196V 设输入电压为X则： X-27*0.0196>=0则AD7=1否则AD7=0。 X-26*0.0196>=0则AD6=1否则AD6=0。 X-20*0.0196>=0则AD0=1否则AD0=0。 （27指2的7次方。26-------20同理） 若参考电压为0-1V (1-0)/255≈0.0039V精度自然高了。。可测量范围小了。 1）汇编源程序： CH EQU 30H DPCNT EQU 31H DPBUF EQU 33H GDATA EQU 32H ST BIT P3.0
模数转换器(ADC)的几种主要类型
模数转换器(ADC)的几种主要类型 现在的软件无线电、数字图像采集都需要有高速的A/D采样保证有效性和精度，一般的测控系统也希望在精度上有所突破，人类数字化的浪潮推动了A/D转换器不断变革，而A/D转换器是人类实现数字化的先锋。A/D转换器发展了30多年，经历了多次的技术革新，从并行、逐次逼近型、积分型ADC，到近年来新发展起来的∑-Δ型和流水线型ADC，它们各有其优缺点，能满足不同的应用场合的使用。 逐次逼近型、积分型、压频变换型等，主要应用于中速或较低速、中等精度的数据采集和智能仪器中。分级型和流水线型ADC主要应用于高速情况下的瞬态信号处理、快速波形存储与记录、高速数据采集、视频信号量化及高速数字通讯技术等领域。此外，采用脉动型和折叠型等结构的高速ADC，可应用于广播卫星中的基带解调等方面。∑-Δ型ADC主应用于高精度数据采集特别是数字音响系统、多媒体、地震勘探仪器、声纳等电子测量领域。下面对各种类型的ADC作简要介绍。 1．逐次逼近型 逐次逼近型ADC是应用非常广泛的模/数转换方法，它包括1个比较器、1个数模转换器、1个逐次逼近寄存器（SAR）和1个逻辑控制单元。它是将采样输入信号与已知电压不断进行比较，1个时钟周期完成1位转换，N位转换需要N个时钟周期，转换完成，输出二进制数。这一类型ADC的分辨率和采样速率是相
互矛盾的，分辨率低时采样速率较高，要提高分辨率，采样速率就会受到限制。 优点：分辨率低于12位时，价格较低，采样速率可达1MSPS；与其它ADC相比，功耗相当低。 缺点：在高于14位分辨率情况下，价格较高；传感器产生的信号在进行模/数转换之前需要进行调理，包括增益级和滤波，这样会明显增加成本。 2．积分型ADC 积分型ADC又称为双斜率或多斜率ADC，它的应用也比较广泛。它由1个带有输入切换开关的模拟积分器、1个比较器和1个计数单元构成，通过两次积分将输入的模拟电压转换成与其平均值成正比的时间间隔。与此同时，在此时间间隔内利用计数器对时钟脉冲进行计数，从而实现A/D转换。 积分型ADC两次积分的时间都是利用同一个时钟发生器和计数器来确定，因此所得到的D表达式与时钟频率无关，其转换精度只取决于参考电压VR。此外，由于输入端采用了积分器，所以对交流噪声的干扰有很强的抑制能力。能够抑制高频噪声和固定的低频干扰（如50Hz或60Hz），适合在嘈杂的工业环境中使用。这类ADC主要应用于低速、精密测量等领域，如数字电压表。 优点：分辨率高，可达22位；功耗低、成本低。
3、电液转换器
与505/505E配套使用的电液转换器为两种：VOITH和CPC 1、VOITH 1 - 控制磁性调节阀体P in －进口油压 2 –动力传输杆P A －输出信号油压 3 - ×0和×1电位计 4 - 手动操作旋钮T1－回油 5 - 电气接线T2 －回油 6 - 控制壳体F Mag －磁力 7 - 带阻尼活塞的控制活塞F Hyd－液压力 8 –端盖F Fed－弹簧力 9 –控制弹簧
手动操作旋钮的功能： 通过手动操作旋钮来控制电液转换器的磁铁，依靠这个旋钮，能设定一个可调的弹簧力以替代磁力F Mag。弹簧力通过电枢和传输杆控制活塞，液压力F Hyd与输出信号压力P A成正比，但作用力方向与弹簧力相反，这样输出压力的调节不需要电气就可实现。 用手动旋钮操作时，由电液转换器控制的液压元件的行程位移不受控制，其输出发生变化是由于输出信号压力的增加。 只有把弹性挡圈从手动操作旋钮上移开时才能手动操作。 完成手动操作以后，顺时针转动计数器，使手动操作旋钮回到原来位置，再把弹性档圈推到原来位置。 作用方向：顺时针旋转输出压力增加。 电位计的作用： ×0－在电位计×0 的帮助下，可以调节最小的输出压力P A min ,当设定值为4mA时。电位计顺时针旋转，压力增加。 ×1－在电位计×1 的帮助下，可以调节最大的输出压力P A max ,当设定值为20mA时。电位计顺时针旋转，压力增加。 电位计×1先于×0 调整。电位计×1的调节将影响×0的调整。4~20mA对应油压为0.15MPa~0.45MPa VOITH接线
CPC 压力输出大小(LEVEL) 此调整量改变压力的输出大小，调整它对各个点都起作用，顺时针调整将增大压力输出。 压力范围(RANGE) 此调整量改变压力输出的范围，即压力曲线的斜率，顺时针调整将增大压力输出曲线的斜率。

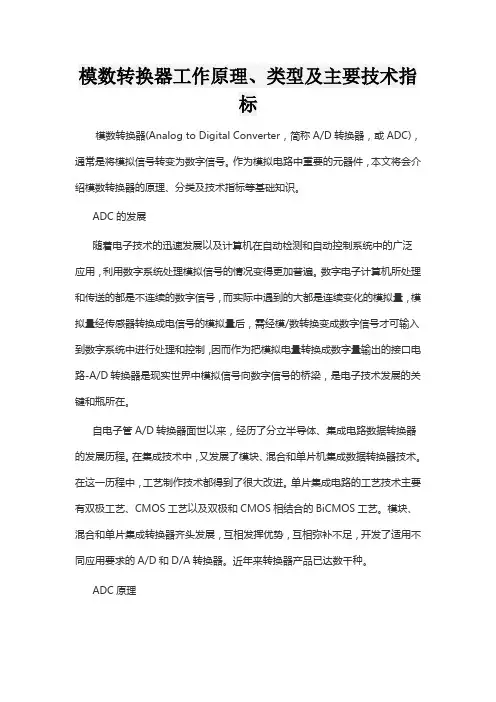

模数转换器工作原理、类型及主要技术指标
