放电计数器测试仪说明书

放电计数器测试仪说明书
放电计数器测试仪说明书

放电计数器测试仪说明书

由于输入输出端子、测试柱等均有可能带

电压,在插拔测试线、电源插座时,会产生电

火花,小心电击,避免触电危险,注意人身安

全!

安全要求

请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害

使用适当的电源线。只可使用专用并且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

注意所有终端的额定值。为了防止火灾或电击危险,请注意所有额定值和标记。在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。

使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。有电时,请勿触摸裸露的接点

和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

-安全术语

警告:警告字句指出可能造成人身伤亡的状况或做法。

目录

一、原理 (5)

二、动作的检查方法及计数器检测仪原理 (6)

三、操作方法 (7)

四、注意事项 (9)

HTFZ-II避雷器放电计数器检验仪

一、原理

图1所示为ZK型计数器的原理接线图。图1(a)为ZK型动作计数器的基本结构,即所谓的双阀片式结构。当避雷器动作时,放电电流流过阀片R1,在R1上的压降经阀片R2给电容器 C 充电,然后C再对电磁式计数器的电感线圈L放电,使其转动1格,记1次数。改变R1及R2的阻值,可使记数器具有不同的灵敏度。一般最小动作电流为100A(8/20μs)的冲击电流。因R1上有一定的压降,将使避雷器的残压有所增加,故它主要用于40kV以上的高压

避雷器。

图1(b)表示ZK-8型动作计数器的结构,系整流式结构。避雷器动作时,高温阀片R1上的压降经全波整流给电容器C充电,然后C再对电磁式计数器的L放电,使其记数。该计数器的阀片R1的阻值较小(在10kA时的压降为1.1kV),通流容量较大(1200A方波),最小动作电流也为100A(8/20 s)的冲击电流。ZK-8型计数器可用于6.0~330kV系统的避雷器,ZK-8A型计数器可用于500kV系统的避雷器。

二、动作的检查方法及计数器检测仪原理

由于密封不良,动作计数器在运行中可能进入潮气或水分,使内部元件锈蚀,导致计数器不能正常动作,所以《规程》规定,每年应检查1次。现场检查计数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明,以标准冲击电流法最为可靠,其原理接线如图2所示。

将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作计数器,若计数器动作正常,则说明仪器良好,否则应解体检修。例如某电业局曾用此法对27只计数器进行检测,其中有3只不动作,解体发现内部元件受潮、损坏。

《规程》规定,连续测试3~5次,每次应正常动作,每次时间间隔不少于30s。测试后记录器应调到0。

三、操作方法

1. 将仪器输出端与避雷器计数器两端相连(连结线要尽量短),红色端接上端,黑色端接地端。

2. 将电源线接好后,检查仪器及接线是否正确,确认无误后即可开始试验。

3. 合上电源开关(电源灯亮),待电压稳定(600V左右)后,即可开始校验。

4. 按下核验键,输出电压立即下降,此时可观察计数器的动作情况。

5. 如需多次试验,可待输出电压达到稳定值时,再按校验键,并观察计数器的动作情况。

6. 检验完毕后,立即关掉电源,待输出电压完全回零时,才能拆除接线。

7. 如按检验键、,输出电压没有下降,应关掉电源,待电压指示回零后,检查是否回路有断点,或者是放电计数器不适合技术指标中规定的型号。

四、注意事项

1. 拆除接线时,若输出电压没有回零,操作人员不能碰测试线非绝缘部分,以免造成人身事故。

2. 被试品不允许带电。

避雷器放电计数器测试仪说明书

FS型避雷器放电计数器动作检测仪 一、原理 图1所示为JS型动作记数器的原理接线图。图1(a)为JS型动作记数器的基本结构,即所谓的双阀片式结构。当避雷器动作时,放电电流流过阀片R1,在R1上的压降经阀片R2给电容器C 充电,然后C再对电磁式记数器的电感线圈L放电,使其转动1格,记1次数。改变R1及R2的阻值,可使记数器具有不同的灵敏度。一般最小动作电流为100A(8/20μs)的冲击电流。因R1上有一定的压降,将使避雷器的残压有所增加,故它主要用于40kV以上的高压避雷器。 图1(b)表示JS-8型动作记数器的结构,系整流式结构。避雷器动作时,高温阀片R1上的压降经全波整流给电容器C充电,然后C 再对电磁式记数器的 L 放电,使其记数。该记数器的阀片 R1的阻值较小(在10kA时的压降为 1.1kV),通流容量较大(1200A方波),

最小动作电流也为100A(8/20μs)的冲击电流。JS-8型记数器可用于6.0~330kV系统的避雷器,JS-8A型记数器可用于500kV系统的避雷器。 二、动作的检查方法及计数器检测仪原理 由于密封不良,动作记数器在运行中可能进入潮气或水分,使内部元件锈蚀,导致记数器不能正常动作,所以《规程》规定,每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明,以标准冲击电流法最为可靠,其原理接线如图2所示。 将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器,若记数器动作正常,则说明仪器良好,否则应解体检修。例如某电业局曾用此法对27只记数器进行检测,其中有3只不动作,解体发现内部元件受潮、损坏。 《规程》规定,连续测试3~5次,每次应正常动作,每次时间间隔不少于30s。测试后记录器应调到0。

GSM报警器使用说明书

语音型GSM报警器使用说明书系统简介 主机图

■ SIM卡安装 把SIM卡装入SIM卡座内■提示信息 主机设置 1、初次上电

按安装方法,打开SIM卡后盖,将SIM卡插入主机后面的SIM卡座内。再将通电的电源适配器输出端插入主机电源孔。此时,主机语音提示“欢迎使用智能型语音报警器”;之后,主机开始检测GSM网络,主机面板上的GSM信号灯开始闪烁(1秒闪一次),表示正在搜索GSM信号,直到网络正常后,GSM信号灯转为3秒闪一次。则表示GSM信号及SIM卡都正常。如果出现六防区灯同时闪烁及主机隔20秒重启一次表示主机未装SIM卡或检测SIM卡不正常。最后,将后备电池的开关拨到 [ON]状态即可。 2、报警留言录音: 设置录音的方法为: 按住【SET】键3秒,主机会语音提示“录音”,再次按SET退出录音。3、开启或关闭GSM模块 主机在出厂的状态GSM模块是开启的,如果用户未插手机卡,主机会不断的重启直到找到手机卡及GSM信号。 关闭GSM模块是指主机在上电开机后,主机不检测手机卡,主机只能作为一台现场报警器用。能现场报警鸣笛但不会往外拨打电话,在关闭GSM模块后如果主机未插手机卡,主机不会自动重启。 关闭GSM模块的方法是: 在主机撤防的状态下,按主机SET键3秒,这时录音灯亮起后松开SET键,等2秒再次按住SET键3秒,主机会提示“嘀 嘀嘀”三声。表示主机转入关闭GSM模块的状态。这时断开主机电源, 重新上电,主机会播“欢迎使用智能语音型报警器”后,会响“嘀 嘀嘀”三声,表示主机已转入关闭GSM模块的状态。 开启GSM模块的方法是: 在主机撤防的状态下,按主机SET键3秒,这时录

计算器的使用方法 计算器小知识

计算器的使用方法计算器小知识 普通的计算器如得力计算器与晨光计算器的一些普通功能相信大家都会用,大家经常用来加减乘除,快速计算结果。有些小小的功能键能事半功倍,而这些功能可能有很多人从未使用过,石家庄办公用品批发网小编找了些资料,又根据自己实际经验,把那些个功能键的作用及使用方法给整理了一下。 M+:把目前显示的值放在存储器中,是计算结果并加上已经储存的数,(如屏幕无"M"标志即存储器中无数据,则直接将显示值存入存储器)。 M-:从存储器内容中减去当前显示值,是计算结果并用已储存的数字减去目前的结果,如存贮器中没有数字,按M-则存入负的显示屏数字。 MS:将显示的内容存储到存储器,存储器中原有的数据被冲走。 MR:按下此键将调用存储器内容,表示把存储器中的数值读出到屏幕,作为当前数值参与运算。 MC:按下时清除存储器内容(屏幕"M"标志消除)。 MRC:第一次按下此键将调用存储器内容,第二次按下时清除存储器内容。 GT:GT=Grand Total 意思是总数之和,即按了等号后得到的数字全部被累计相加后传送到GT存储寄存器。按GT后显示累计数,再按一次清空。 MU(Mark-up and Mark-down键):按下该键完成利率和税率计算,详见例3; CE:清除输入键,在数字输入期间按下此键将清除输入寄存器中的值并显示"0",可重新输入; AC:是清除全部数据结果和运算符。 ON/C:上电/全清键,按下该键表示上电,或清除所有寄存器中的数值。 使用举例: 例1. 先按32×21,得数是672。然后按下“M+”,这样就可以把这个答案保存下来,然后我们按“8765-”,再按“MR”就可以把刚才的672调出来了,最后我们就可以得到答案8093。 例2. 在计算时使用记忆键能够使操作简便,例如计算5.45×2+4.7×3可以这样做:按5、.、4、5、×、2、=,会显示出10.9,按M+(记忆10.9),按4、.、7、×、3、=,会显示出14.1,按M+(记忆14.1),按MR 会显示出25(呼出记忆的两个数相加后的结果)。 例3、 MU(Mark-up and Mark-down键):按下该键完成利率和税率计算. 关于"MU"的加减乘除四项功能用法如下: 乘法A×B MU 相当于A+(A+B%) 用途1、知道本年数额与增长率,求预计明年数额。如今年销售收入100,预计增长率为2.5%,求明年数。按100 X 2.5 MU 即出结果为102.5 用途2、计算增值税,由不含税价计算含税价。如不含税销售收入3500元,计算含税销售收入,假定税率为17%,按3500 X 17 MU 即出结果4095 减法A-B MU 相当于(A-B)/B 的百分比 用途知道当年收入与去年收入求增长率。如今年3000,去年2800,计算增长率,按3000-2800 MU 即出结果7.142857 当然结果是百分比 除法A÷B MU 相当于A/(1-B%) 用途1、求成本为120,销售利润率为25%,求销售收入,按120÷25 MU 即出结果160 (看清了,不是成本利润率,成本利润率公式是A x(1+B%)) 用途2、计算消费税组成计税价格,由不含税计算含税价,如不含税1200,适用税率30%,计算含税,按

避雷器放电计数器检测仪说明书-(1)

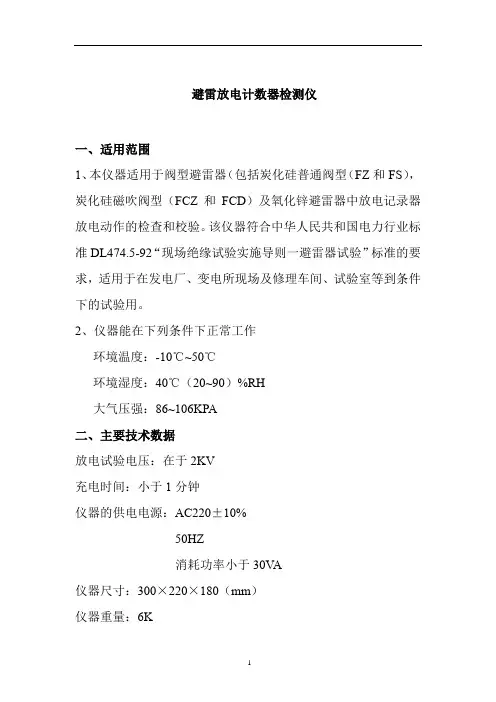

避雷放电计数器检测仪 一、适用范围 1、本仪器适用于阀型避雷器(包括炭化硅普通阀型(FZ和FS),炭化硅磁吹阀型(FCZ和FCD)及氧化锌避雷器中放电记录器放电动作的检查和校验。该仪器符合中华人民共和国电力行业标准DL474.5-92“现场绝缘试验实施导则一避雷器试验”标准的要求,适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。 2、仪器能在下列条件下正常工作 环境温度:-10℃~50℃ 环境湿度:40℃(20~90)%RH 大气压强:86~106KPA 二、主要技术数据 放电试验电压:在于2KV 充电时间:小于1分钟 仪器的供电电源:AC220±10% 50HZ 消耗功率小于30V A 仪器尺寸:300×220×180(mm) 仪器重量:6K

三、仪器的使用 (a)仪器操作机构位置和作用:见图1 图1 面板布位图 1-电源插座(代熔断器)2-电源开关3-合闸按键 4-分闸按键5-放电检测按键6-合闸状态指示类7-分闸状态指示灯8-放电检测指示灯9-电压表 10-输出插座11-按地装置 (b)仪器的使用 1)仪器在使用之前,操作者应先仔细阅读使用说明书,熟悉 仪器各种操作机构的布局和作用。每次使用前,仪器电源 开关均应置于断开位置。 2)将仪器的输出端用联接线与被检避雷器的放电记录器的 输入端相连。 3)供电电源核对无误后,将仪器电源线接入。 4)接通仪器的电源开关,电源指示灯亮,此时分闸指示灯亮,

仪器处于分闸状态。 5)按合闸按钮后,合闸灯亮,仪器开始充电工作,电压表指 示开始上升;待电压表指示数值大于2.0KV值时,即可按 下放电检测按钮,观察和记录放电记录器的动作情况,每 按支一次,记录器动作一次,放电检测后,充电回路能自 动进行充电。 6)放电记录器计数试验检测完毕后,按动分闸按钮,合闸灯 灭,分闸灯亮,此时仪器充电回路停止工作。试验结束,待输出电压完全零时关断电源开关才能拆除接线。 四、注意事项 1、拆除接线时,若输出电压没有回零,操作人员不能碰测试线非绝缘部分,以免造成人身事故。 2、被试器不允许带电。 五、仪器的保管,贮存维护注意事项 1、仪器在保管和贮存中必须注意防止潮湿,以防止义器的绝缘度降低。 2、仪器出现异常须由对仪器及电子线路较熟悉并有一定专业知识的维修人员进行检修。 六、仪器的成套性 放电计数器效验仪1台 电源线1根 输出线1副
