光纤传感器 实验数据范例

光纤传感器 实验数据范例
光纤传感器 实验数据范例

实验数据范例

一、光纤测量重力

表一

砝码(g) 5 10 15 20 25 30 35 40 45 显示值(mv) 77 134 180 226 280 346 397 454 500 砝码(g)50 55

显示值(mv) 552 594

表一中的数据曲线图

表二

砝码(g) 5 10 15 20 25 30 35 40 45 显示值(mv) 73 126 163 223 273 338 397 458 520 砝码(g)50 55

显示值(mv) 575 630

表二中的数据曲线图

表三

砝码(g) 5 10 15 20 25 30 35 40 45 显示值(mv) 76 129 173 230 280 342 396 460 520 砝码(g)50

显示值(mv) 560

表三中的数据曲线图

二、温度测量

表四(升温)

温度(℃)20 25 30 35.6 40 45.7 50 56 60 显示值(mv) 2290 2150 1970 1665 1520 1263 1190 1000 940 温度(℃)64.7 70 75 80 85 90 95 100 105 显示值(mv) 850 760 720 600 583 475 406 294 150

表四中的数据曲线图

表五(升温)

温度(℃)20.9 25 30 35 40 45 50 55 60 显示值(mv) 2220 2155 1954 1720 1490 1300 1190 1040 960 温度(℃)65 70.5 75 78 85 90 95 100.3 105 显示值(mv) 826 740 713 640 580 475 390 304 217

表五中的数据曲线图

光纤传感器基础实验

光纤传感器基础实验 王帅 (哈尔滨工程大学13-3班75号,黑龙江省哈尔滨市 150001) 摘要:光纤传感实验仪开发研制的目的是将光纤传感这一现代技术进行广泛的普及和渗透。了解光纤传感仪试验仪的基本构造和原理,学习和掌握其正确使用方法;了解光纤端光场的径向分布和轴向分布的特点;定量了解一种光纤的纤端光场的径向分布和轴向分布;学习掌握最基本的光纤位移传感器的原理。通过对光纤接受端电压的测量,可以间接测量光纤端轴向和径向的光场强度的分布。 关键词:光纤传感器;轴向;径向;光强分布 Optical Fiber Sensor Based Experiment Wang shuai (Harbin Engineering University, Harbin,150001,Chnia) Abstract:The purpose of the development of fiber optic sensing experimental kits is to make this technology popularization. Understanding the basic structure and principle of fiber optic sensing experimental kits,learning and mastering the correct using method; Understand the radial and axial distribution characteristic of the fiber end; Learning to master the basic principle of optical fiber displacement sensor. By measuring the voltage of the optical fiber acceptting, optical fiber end light field intensity distribution of the axial and radial can be measured indirectly. Key words:fiber optic sensing experimental kits;axial; radial; light intensity distribution 0 引言 光纤传感实验仪是由多种形式的光纤传感器组成,是集教学和实验于一体的传感测量系统。它具有结构简单,灵敏度高,稳定性好,切换方便应用范围广等特点。在实验过程中,我们用光纤传感实验仪构成反射式光纤微位移传感器,可用于测量多种可转换成位移的物理量。 1 实验原理 1.1光在光纤中传输的原理 光在光纤中的传输依据是光学中的全反射定律。普通石英光纤的结构包括纤芯、包层和

光纤传感器的设计1

HARBIN ENGINEERING UNIVERSITY 物理实验报告 实验题目:光纤传感器的设计 姓名: 物理实验教学中心

实 验 报 告 一、实验题目:光纤传感器的设计 二、实验目的: 1.了解光纤传感器设计实验系统的基本构造和原理及应用; 2.了解光纤传感器设计实验系统的补偿机理,验证补偿效果; 3.设计光纤位移传感器,给出定标曲线。 三、实验仪器: 光纤传感设计实验系统主机、三光纤补偿式传感探头、精密机械调节架。 四、实验原理(原理图、公式推导和文字说明): 图1 在纤端出射光场的远场区,为简便计,可用接收光纤端面中心点处的光强来作为整个纤芯面上的平均光强。在这种近似下,得到在接收光纤终端所探测到的光强公式为 2 022(,)exp[](2)(2) SI d I x d x x πωω=?- (1) 考虑到光纤的本征损耗,光纤所接收到的反射光强可进一步表示为 00(,)(,)I x d I K KRf x d = 式中 I 0——注入光源光纤的光强; K 0,K ——光源光纤和反射接收光纤的本征损耗系数; R ——反射器的反射系数;

d ——两光纤的间距; f (x ,d )——反射式特性调制函数。结合式(1),f (x ,d )由下式给出,即 22 022(,)exp[](2)(2) a d f x d x x πωω=?- 其中 3/2 00 ()[1()] x x a a ωξ =+ 为了避免光源起伏和光纤损耗变化等因素所带来的影响。采用了双路接收的主动补偿方式可有效地补偿光源强度的变化、反射体反射率的变化以及光纤损耗等因素所带来的影响。补偿式光纤传感器的结构由图1给出。由(1)式可知 1002 00(,)(,) (,2)(,2)I x d I K KRf x d I x d I K KRf x d =?? =? 则两路接收光纤接收光强之比为 ]) 2()2(exp[22 221x d d I I ω--= 通过实验建立两路接收光强的比值与位移的关系(标定)后,即可实现补 偿式位移测量。

数据库SQL查询例题及解答

1 实验目的 1.熟悉数据库的交互式SQL工具。 2.熟悉通过SQL对数据库进行操作。 3.完成作业的上机练习。 2 实验工具sql server 利用Sql server及其交互式查询工具-查询分析器来熟悉SQL。 3 实验内容和要求 1)实验内容: 创建数据库boat,包括Sailors,Boats,Reserves三个表,表结构如下: Sailors(sid: integer, sname: string, rating: integer, age: real) 船员(船员编号,姓名,级别,年龄) Boats(bid: integer, bname: string, color: string) 船(船编号,名称,颜色) Reserves(sid: integer, bid: integer, day: date) 租赁(船员编号,船编号,日期) (注:下划线表示主键),并插入一定数据。 2)完成下列要求:

(1)查询所有船员的信息 (2)查询所有姓王的船员的信息 (3)查询租用过103号船的船员姓名 (4)查找租用过船只的船员编号 (5)查找rating>7且年龄>25的水手编号 (6)查找租用过红船和绿船的水手名字 (7)查找租用过红船或绿船的水手编号 (8)查找最年长的水手的年龄和名字 (9)在18岁以上水手中,对于每个rating级别中最少有两个水手以上的组中最年轻水手的年龄 (10)查找每条红色船只被租用的次数 (11)把30岁以上船员的级别调高一级 (12)删除所有年龄超过40岁的船员信息 (13)建立年龄超过25岁的船员的视图 (14)对(13)建立的视图,举一操作的例子(查询、删除、修改均可) 2)要求: a.建立boat数据库的SQL脚本,插入所有数据项的SQL脚本(包括所有的测试数据)。 b.记录完成查询要求的SQL语句脚本。 c.记录完成查询的查询结果。

光纤传感器的位移特性

光纤传感器的位移特性实验报告 一、实验目的 了解光纤位移传感器的工作原理和性能。 二、基本原理 本实验采用的是传光型光纤,它由两束光纤混合后,组成Y型光纤,半园分布即双D型一束光纤端部与光源相接发射光束,另一束端部与光电转换器相接接收光束。两光束混合后的端部是工作端亦称探头,它与被测体相距X,由光源发出的光纤传到端部出射后再经被测体反射回来,另一束光纤接收光信号由光电转换器转换成电量,而光电转换器转换的电量大小与间距X有关,因此可用于测量位移。 三、需用器件与单元 光纤传感器、光纤传感器实验模板、数显单元、测微头、直流源、反射面。 四、实验步骤 1、根据图1-6安装光纤位移传感器,二束光纤插入实验板上的座孔上。其内部已和发光管D及光电转换管T 相接。 图1-6光纤传感器安装示意图

2、将光纤实验模板输出端V O1与数显单元相连,见图1-7。 图1-7光纤传感器位移实验接线图 2、调节测微头,使探头与反射面圆平板接触。 3、实验模板接入±15V电源,合上主控箱电源开关,调R W、使数显表显示为零。 4、旋转测微头,被测体离开探头,每隔0.1mm读出数显表值,将其填入表1-4。 表1-4光纤位移传感器输出电压与位移数据 5、根据表9-1数据,作光纤位移传感器的位移特性,计算在量程1mm时灵敏度和非线性误差。 五、实验数据处理 1、实验数据:

2、光纤传感器位移与输出电压特性曲线: 3、1mm时的灵敏度与非线性误差:

用最小二乘法拟合的直线为: 灵敏度为0.1458V/mm 在0.45mm处取最大相对误差为:0.07V 非线性误差为: 六、思考题 光纤位移传感器测位移时对被测体的表面有些什么要求? 答:表面要干净没有污点,而且光洁度要好;再因为一定要可以反射光,因此一定不能出现黑色表面的情况。

传感器实验报告

金属箔式应变片——半桥性能实验 一. 实验目的:比较半桥与单臂电桥的不同性能,了解其特点。 二. 基本原理:不同受力方向的两片应变片接入电桥作为邻边,电桥输出 三. 灵敏度提高,非线性得到改善。当两片应变片阻值和应变量相同时,其桥路输出电 压U02=EK/ε2。 四. 需用器件和单元:应变式传感器实验模板、应变式传感器、砝码、数显表、+15V 电源、+-4V 电源、万用表 五. 实验步骤: ① 按要求将应变式传感器装与传感器模板上。 ② 按要求进行电路接线,将两个应变片接入桥路。 ③ 进行测量,将数据记录到表格中。 六.实验数据 所以可知灵敏度δ=0.3639,非线性误差为δf1=Δm/Y F.s =1.112/65=1.71% 七、思考题: 1、半桥侧量时两片不同受力状态的电阻应变片接入电桥时,应放在: (1)对边 (2)邻边。 2、桥路(差动电桥)测量时存在非线性误差,是因为:(1)电桥测量原理上存在非线性 (2)应变片应变效应是非线性的 (3)调零值不是真正为零。 答:都是。但是调零值可以通过记录最初的非零值来消除此误差

金直流全桥的应用——电子秤实验 一. 实验目的:了解应变片直流全桥的应用电路的标定。 二. 基本原理:电子秤实验原理为实验三全桥测量原理,通过对电路调节 三. 使电路输出的电压值为重量对应值,电压量纲(V)改为重量量纲(g)即成为一台原始 电子秤。 四. 需用器件和单元:应变式传感器实验模板、应变式传感器、砝码、±15V 电源、± 4V 电源 五. 实验步骤: 1、按实验一中2的步骤将差动放大器调零:参考图1-2将四个应变片按正确的接法接成全桥形式,合上主控箱电源开关调节电桥平衡电位器Rw1,使数显表显示0.00V 。 2、将10只砝码全部置于传感器的托盘上,调节电位器Rw3(增益即满量程调节),使数显表显示为0.200V(2V 档测显)或-0.200V 。 3、拿去托盘上的所有法码,调节电器Rw4(零位调节),使数显表显示为0。000V 或—0。000V 。 4、重复2、3步骤的标定过程,一直到精确为止,把电压量纲V 改为重量量纲g ,就可秤重,成为一台原始的电子秤。 6、根据上表计算误差与非线性误差。 所以可知灵敏度δ=1,非线性误差为δ f1=Δm/Y F.s =0

数据库实验3答案

实验三:交互式SQL语句的使用 1、实验目的 (1)掌握数据库对象的操作过程,包括创建、修改、删除 (2)熟悉表的各种操作,包括插入、修改、删除、查询 (3)熟练掌握常用SQL语句的基本语法 2、实验平台 使用SQL Server提供的Microsoft SQL Server Management Studio工具,交互式使用SQL语句。 3 实验容及要求 选择如下一个应用背景之一: ●学生选课系统 ●习题3、4、和5中使用的数据库 ●其它你熟悉的应用 (1)建立一个数据库和相关的表、索引、视图等数据库对象,练习对表、索引和视图的各种操作。 (2)要求认真进行实验,记录各实验用例及执行结果。 (3)深入了解各个操作的功能。 实验要求包括如下方面的容: 3.1 数据定义 1.基本表的创建、修改及删除 2.索引的创建 3.视图的创建 3.2 数据操作 完成各类更新操作包括: 1.插入数据

2.修改数据 3. 删除数据 3.3 数据查询操作 完成各类查询操作 1.单表查询 2.分组统计 3. 连接查询 4. 嵌套查询 5. 集合查询 3.4 数据操作 1.创建视图 2.视图查询 参考示例: 建立一个学生选课数据库,练习对表、视图和索引等数据库对象的各种操作。 一、数据定义 创建学生选课数据库ST,包括三个基本表,其中Student表保存学生基本信息,Course表保存课程信息,SC表保存学生选课信息,其结构如下表: 表1. Student表结构 表2. Course表结构

表3. SC表结构 1.创建、修改及删除基本表 (1)创建Student表 CREATE TABLE Student (Sno CHAR(8)PRIMARY KEY, Sname CHAR(8), Ssex CHAR(2)NOT NULL, Sage INT, Sdept CHAR(20) ); (2)创建Course表 CREATE TABLE Course (Cno CHAR(4)PRIMARY KEY, Cname CHAR(40)NOT NULL, Cpno CHAR(4), Ccredit SMALLINT, ); (3)创建SC表 CREATE TABLE SC (Sno CHAR(8)FOREIGN KEY (Sno)REFERENCES Student(Sno), Cno CHAR(4), Grade SMALLINT, ); (4)创建员工表Employee

光纤传感器实验报告

实验题目:光纤传感器 实验目的: 掌握干涉原理,自行制作光线干涉仪,使用它对某些物理量进行测量, 加深对光纤传感理论的理解,以受到光纤技术基本操作技能的训练。实验仪器: 激光器及电源,光纤夹具,光纤剥线钳,宝石刀,激光功率计,五位调 整架,显微镜,光纤传感实验仪,CCD及显示器,等等 实验原理:(见预习报告) 实验数据: 1.光纤传感实验(室温:24.1℃) (1)升温过程 (2)降温过程

2.测量光纤的耦合效率 在光波长为633nm条件下,测得光功率计最大读数为712.3nw。数据处理: 一.测量光纤的耦合效率 在λ=633nW,光的输出功率P1=2mW情况下。在调节过程中测得最大 输出功率P2=712.3nW 代入耦合效率η的计算公式: 3.56×10-4 二.光纤传感实验 1.升温时 利用Origin作出拟合图像如下: B 温度/℃由上图可看出k=5.49±0.06

根据光纤温度灵敏度的计算公式,由于每移动一个条纹相位改变 2π,则 Δφ=2π×m (m 为移动的条纹数) 故灵敏度即为 因l=29.0cm 故其灵敏度为±1.30)rad/℃ 2.降温时 利用Origin 作出拟合图像如下: -40 -20 A B 由上图可看出k=7.45±0.11 同上: 条纹数 温度/℃

灵敏度为 因l=29.0cm 故其灵敏度为±2.38)rad/℃ 由上述数据可看出,升温时与降温时灵敏度数据相差较大,这是因为在升温时温度变化较快,且仪表读数有滞后,所以测出数据较不准确,在降温时测出的数据是比较准确的。 思考题: 1.能否不用分束器做实验?替代方案是什么? 答:可以,只要用两个相同的相干波波源分别照射光纤即可,这样也可造成光的干涉。 2.温度改变1℃时,条纹的移动量与哪些因素有关? 答: (1)与光纤的温度灵敏度有关 (2)与光纤置于温度场的长度有关 3.实验中不可用ccd是否能有办法看到干涉条纹?替代方案是什么? 答:可以。可以用透镜将干涉条纹成像在光电探测器上进行测量。 实验小结: 1.光纤的功能层非常脆弱,光纤剥离过程中要使力均匀,不可用力过猛, 否则易造成光纤的断裂,必要时可分段进行剥离。 2.使用宝石刀进行切割时,要轻轻划一下,再将光纤弹断,直接切断会 造成光纤断面不平滑,导致测出的光纤耦合系数较低。 3.光纤传感实验时记录移动的条纹数时可自行在显示器上寻找参照点, 保证记录的准确即可。

机电系统控制实验报告

穿销单元工件穿销实验报告 一、前言 模块化柔性制造综合实训系统最大特点是以机器人技术为核心的技术综合性和系统性,又兼顾模块化特征。综合性体现在机器人技术、机械技术、微电子技术、电工电子技术、传感测试技术、接口技术、PLC工控技术、信息变换技术、网络通信技术等多种技术的有机结合,并综合应用到生产设备中;而系统性指的是,生产线的传感检测、传输与处理、控制、执行与驱动等机构在微处理单元的控制下协调有序地工作,有机地融合在一起。 系统模块化结构,各工作单元是相对独立的模块,并具有较强的互换性。可根据实训需要或工作任务的不同进行不同的组合、安装和调试,达到模拟生产性功能和整合学习功能的目标,十分适合教学实训考核或技能竞赛的需要。 通过该系统,学生经过实验了解生产实训系统的基本组成和基本原理,为学生提供一个开放性的,创新性的和可参与性的实验平台,让学生全面掌握机电一体化技术的应用开发和集成技术,帮助学生从系统整体角度去认识系统各组成部分,从而掌握机电控制系统的组成、功能及控制原理。可以促进学生在掌握PLC技术及PLC网络技术、机械设计、电气自动化、自动控制、机器人技术、计算机技术、传感器技术等方面的学习,并对电机驱动及控制技术、PLC控制系统的设计与应用、计算机网络通信技术和高级语言编程等技能得到实际的训练,激发学生的学习兴趣,使学生在机电一体化系统的设计、装配、调试能力等方面能得到综合提高。体现整体柔性系统教学的先进性。 二、实验目的 1、了解PLC的工作原理; 2、掌握PLC编程与操作方法; 3、了解气缸传感器的使用方法; 4、掌握PLC进行简单装配控制的方法。 三、实验设备 1、模块化柔性制造综合实训系统一套; 2、安装西门子编程软件STEP7-MicroWIN SP6的计算机一台; 3、西门子S7-200 PLC编程电缆一条。 四、实验原理 学生可通过实验验证工业现场中如何使用PLC对控制对象进行控制,我公司提供PLC源程序,学生可在源程序的基础上进行进一步编程,将编写好的程序通过编

数据库实验题目和答案

按照如下方式重新定义四张表: 定义新的books表,其所拥有的属性与属性类型与原有的books表一致 以列级完整性的方式定义属性bookId为主码,同时在定义的时候必须提供约束名 定义属性category为”非空” ,同时在定义的时候必须提供约束名 create table Books( bookId number(9,0) constraint BooksKey primary key, title varchar(80), author varchar(40), year integer, category varchar(15) constraint B1 not null ); commit; 定义新的customers表,其所拥有的属性与属性类型与原有的customers表一致 以表级完整性的方式定义属性cid为主码 以列级完整性的方式定义属性cname为”唯一”,同时在定义的时候必须提供约束名 create table Customers ( cid number(9,0), cname char(40) constraint C1 unique, age integer, primary key(cid) ); commit; 定义新的purchases表,其所拥有的属性与属性类型与原有的purchases表一致 定义属性cid与bookId为主码,同时在定义的时候必须提供约束名 以列级完整性的方式定义属性bookId为外码,它参照Books表的主码,同时在定义的时候必须提供约束名。当删除Books表中的某一本书时,级联删 除与它相关的购买记录 以表级完整性的方式定义属性cid为外码,它参照customers表,同时在定义的时候必须提供约束名。当删除customers表中的某个顾客时,如果存在 与该客户相关的购买记录,拒绝删除。 create table Purchases( cid number(9,0), bookId number(9,0)

光纤传感器位移特性实验

光纤传感器位移特性实验报告 一、实验目的: 了解反射式光纤位移传感器的原理与应用。 二、实验仪器: 光纤位移传感器模块、Y型光纤传感器、测微头、反射面、直流电源、数显电压表。三、实验原理: 反射式光纤位移传感器是一种传输型光纤传感器。其原理如图36-1所示:光纤采用Y型结构,两束光纤一端合并在一起组成光纤探头,另一端分为两支,分别作为光源光纤和接收光纤。光从光源耦合到光源光纤,通过光纤传输,射向反射面,再被反射到接收光纤,最后由光电转换器接收,转换器接收到的光源与反射体表面的性质及反射体到光纤探头距离有关。当反射表面位置确定后,接收到的反射光光强随光纤探头到反射体的距离的变化而变化。显然,当光纤探头紧贴反射面时,接收器接收到的光强为零。随着光纤探头离反射面距离的增加,接收到的光强逐渐增加,到达最大值点后又随两者的距离增加而减小。反射式光纤位移传感器是一种非接触式测量,具有探头小,响应速度快,测量线性化(在小位移范围内)等优点,可在小位移范围内进行高速位移检测。 图36-1 反射式光纤位移传感器原理图36-2 光纤位移传感器安装示意图四、实验内容与步骤 1.光纤传感器的安装如图36-2所示,将Y型光纤安装在光纤位移传感器实验模块上。探头对准镀铬反射板,调节光纤探头端面与反射面平行,距离适中;固定测微头。接通电源预热数分钟。 2.将测微头起始位置调到14cm处,手动使反射面与光纤探头端面紧密接触,固定测微头。 3.实验模块从主控台接入±15V电源,打开实验台电源。 4.将模块输出“Uo”接到直流电压表(20V档),仔细调节电位器Rw使电压表显示为零。 5.旋动测微器,使反射面与光纤探头端面距离增大,每隔0.1mm读出一次输出电压U值,并记录。 五、数据记录与分析 1、数据记录表格 X(mm)0.10.20.30.40.50.60.70.80.9 1.0 Uo(V)0.080.180.280.400.520.640.750.870.97 1.06

光纤压力传感器实验

光纤压力传感器实验 一、实验目的 1、了解并掌握传导型光纤压力传感器工作原理及其应用 二、实验内容 l、传导型光纤压力传感光学系统组装调试实验; 2、发光二极管驱动及探测器接收实验; 3、传导型光纤压力传感器测压力原理实验。 三、实验仪器 1、光纤压力传感器实验仪1台 2、气压计1个 3、气压源l套 4、光纤1根 5、2#迭插头对若干 6、电源线1根 四、实验原理 通常按光纤在传感器中所起的作用不同,将光纤传感器分成功能型(或 称为传感型)和非功能型(传光型、结构型)两大类。功能型光纤传感器使 用单模光纤,它在传感器中不仅起传导光的作用,而且又是传感器的敏感元件。但这类传感器的制造上技术难度较大,结构比较复杂,且调试困难。 非功能型光纤传感器中,光纤本身只起传光作用,并不是传感器的敏感元件。它是利用在光纤端面或在两根光纤中间放置光学材料、机械式或光学式的敏感元件感受被测物理量的变化,使透射光或反射光强度随之发生变化。所以这种传感器也叫传输回路型光纤传感器。它的工作原理是:光纤把测量对象辐射的光信号或测量对象反射、散射的光信号直接传导到光电元件上,实现对被测物理量的检测。为了得到较大的受光量和传输光的功率,这种传感器所使用的光纤主要是孔径大的阶跃型多模光纤。光纤传感器的特点是结构简单、可靠,技术上容易实现,便于推广应用,但灵敏度较低,测量精度也不高。 本实验仪所用到的光纤压力传感器属于非功能型光纤传感器。 本实验仪重点研究传导型光纤压力传感器的工作原理及其应用电路设计。在传导型光纤压力传感器中,光纤本身作为信号的传输线,利用压力一电一光一光一电的转换来实现压力的测量。主要应用在恶劣环境中,用光纤代替普通电缆传送信号,可以大大提高压力测量系统的抗干扰能力,提高测量精度。 相关参数: l、光源 高亮度白光LED,直径5mm

数据库实验四(含答案)

实验四使用SQL语句创建和删除数据库、表 一. 实验目的: 1、了解SQL Server 2005数据库的逻辑结构和物理结构。 2、掌握使用SQL 语句创建和删除数据库。 3、学会使用T-SQL语句创建表。 二. 实验准备 1.明确能够创建数据库的用户必须是系统管理员,或是被授权使用CREATE DATABASE语句的用户。 2.了解用SQL语句创建和删除数据库的基本语法。 3.是用查询分析器,完成用SQL语句创建和删除基本表。 三. 实验要求 1、熟练使用查询分析器进行数据库的创建和删除操作。 2、用查询分析器,完成用SQL语句创建和删除基本表。 3、完成实验报告。 四. 实验内容 一、数据库 1.以下是创建数据库userdb1的SQL语句, create database userdb1 on (name=userdb4_data,--数据文件的逻辑名称,注意不能与日志逻辑同名 filename='g:\xygl\userdb4.mdf' ,--物理名称,注意路径必须存在 size=5,--数据初始长度为5M maxsize=10,--最大长度为10M filegrowth=1)--数据文件每次增长1M log on ( name=userdb4_log, filename='g:\xygl\userdb4.ldf ' , size=2 , maxsize=5 , filegrowth=1) 运行上诉语句建立数据库userdb1

句,并建立“学生信息”数据库.(.mdf的名字可以修改) 3.数据库的修改(alter database 数据库名add file),将一个大小为10MB 的数据文件mrkj添加到userdb1的数据库中,该数据文件的大小为10MB,最大的文件大小为100MB,增长速度为2MB,物理地址与原有的mdf,ldf文件放在一起。 alter database 数据库名 add file() 注括号内格式同下: ( name=userdb4_log, filename='g:\xygl\userdb4.ldf ' , size=2 , maxsize=5 ,

光纤传感器的位移特性实验

实验二十五光纤传感器的位移特性实验 一、实验目的 了解光纤位移传感器的工作原理和性能。 二、实验内容 用传光型光纤测位移。 三、实验仪器 光纤传感器、光纤传感器实验模板、数显单元、测微头、直流源、反射面(用电涡流传感器的铁测片做反射面)。 四、实验原理 本实验采用的是传光型光纤,它由两束光纤混合后,组成Y型光纤,半园分布即双D 型一束光纤端部与光源相接发射光束,另一束端部与光电转换器相接接收光束。两光束混合后的端部是工作端亦称探头,它与被测体相距X,由光源发出的光纤传到端部出射后再经被测体反射回来,另一束光纤接收光信号由光电转换器转换成电量,而光电转换器转换的电量大小与间距X有关,因此可用于测量位移。 五、实验注意事项 1、实验时注意光纤探头与反射面保持平行,调整光纤探头使其位于反射面的圆心上。 2、实验前应用纸巾擦拭反射面,以保证反射效果。 六、实验步骤 1、根据图9-1安装光纤位移传感器,二束光纤插入实验板上的座孔上。其内部已和发光管D及光电转换管T 相接。 图9-1 光纤传感器安装示意图 2、将光纤实验模板输出端VO1与数显单元相连,见图9-2。

图9-2光纤传感器位移实验接线图 3、调节测微头,使探头与反射面圆平板接触。 4、实验模板接入±15V电源,合上主控台电源开关,调RW使数显表显示值最小,然后微调测微头使数显表显示为0.000(电压选择置2V档)。 5、旋转测微头,被测体离开探头,每隔0.05mm读出数显表值,将其填入下表:(实验结论:1、本实验每隔0.05mm是相对位置,起始值看做0.05mm即可,无需从测微头上读绝对位置值。每旋转0.05mm,输出的电压的增量应该大致相等。2、由于学生做实验可能不能正确的找到起始点,导致采集的数据不在线性范围内,从而影响数据采集的线性度,可以让学生从选取的起始点开始计数,多计几组数据,然后选取线性度较好的十组数据,填入下表。3、如果只看本实验的线性情况,可选取十组较好的数据填入下表,若要看到光纤传 感器的整个变化趋势,则至少应该记录25组数据,其V—X曲线见思考题答案) 6、根据上表数据,作光纤位移传感器的位移——输出曲线图。计算在量程1mm时灵敏度和非线性误差。 七、实验报告 在实验报告中填写《实验报告二十五》,详细记录实验过程中的原始记录(数据、图表、 波形等)并结合原始记录进一步理解实验原理。 八、实验思考题 根据实验步骤(6)中的光纤位移传感器的位移——输出曲线图,分析其原理。 答:由光源发出的光经发射光纤传输后入射到被测物表面,经反射体反射后再经接收光 纤接收并传输至光敏元件。由于光纤有一定的数值孔径,当光纤探头紧贴反射体时,发射光 纤中的光不能发射到接收光纤中,因此接收光纤中无光信号;当光纤探头逐渐远离被测体时, 接收光纤中的光强越来越大,当整个接收光纤被全部照亮时,接收光强达到峰值;当反射体 继续远离时,将有部分反射光没有反射进Y型光纤束,接收到的光强逐渐减小。位移特性 如下图所示。

光纤传感器 实验数据范例

实验数据范例 一、光纤测量重力 表一 砝码(g) 5 10 15 20 25 30 35 40 45 显示值(mv) 77 134 180 226 280 346 397 454 500 砝码(g)50 55 显示值(mv) 552 594 表一中的数据曲线图 表二 砝码(g) 5 10 15 20 25 30 35 40 45 显示值(mv) 73 126 163 223 273 338 397 458 520 砝码(g)50 55 显示值(mv) 575 630 表二中的数据曲线图

表三 砝码(g) 5 10 15 20 25 30 35 40 45 显示值(mv) 76 129 173 230 280 342 396 460 520 砝码(g)50 显示值(mv) 560 表三中的数据曲线图 二、温度测量 表四(升温) 温度(℃)20 25 30 35.6 40 45.7 50 56 60 显示值(mv) 2290 2150 1970 1665 1520 1263 1190 1000 940 温度(℃)64.7 70 75 80 85 90 95 100 105 显示值(mv) 850 760 720 600 583 475 406 294 150 表四中的数据曲线图

表五(升温) 温度(℃)20.9 25 30 35 40 45 50 55 60 显示值(mv) 2220 2155 1954 1720 1490 1300 1190 1040 960 温度(℃)65 70.5 75 78 85 90 95 100.3 105 显示值(mv) 826 740 713 640 580 475 390 304 217 表五中的数据曲线图

数据库实验报告

计算机与信息学院 实验报告 专业班级 计科3班 学生姓名及学号 2014217151 李勤阳课程教学班号 任课教师 实验指导教师 实验地点 计算机楼303 20 16 ~20 17 学年第一学期

实验一数据库的创建和删除 一. 实验目的: 1. 了解SQL Server数据库的环境。 2. 掌握使用SQL 语句创建数据库的方法。 二.实验要求 1. 掌握通过查询分析器进行交互式SQL语句的使用方法。 2. 理解SQL Server中的共享架构dbo。 3.注意操作结果的截图与保存,供撰写实验报告使用。 三.实验内容 1. 使用SQL语句创建数据库EDUC。 数据库的参数要求: 数据库名称:EDUC 数据库存储路径:将数据库文件存储在D:\jxgl\目录中。 (注,如果该目录不存在,需在D盘新建一个名为jxgl的文件夹) 其他参数要求: 数据文件的初始大小:10M 最大:60M 按5%的比例自动增长。 日志文件的初始大小:4M 最大:10M 增量为1M。 2. 将新创建的数据库设置为当前数据库。 四.实验步骤

1.创建数据库EDUC的SQL语句: 示例:创建数据库userdb1 maxsize=5 , filegrowth=1)create database userdb1 on (name=userdb1_data,--数据文件的逻辑名称,注意不能与日志逻辑同名 filename='d:\sql_data\userdb1.mdf' ,--物理名称,注意路径必须存在 size=5,--数据初始长度为5M maxsize=10,--最大长度为10M filegrowth=1)--数据文件每次增长1M log on ( name=userdb1_log, filename='d:\sql_data\userdb1.ldf ' , size=2 , reate database EDUC on (name=EDUC_data, filename='E:\jxgl\EDUC.mdf', size=10, maxsize=60, filegrowth=5%) log on ( name=EDUC_log, filename='E:\jxgl\EDUC.ldf ',

光纤位移传感器测位移特性实验重点

实验二十六 光纤位移传感器测位移特性实验 一、实验目的:了解光纤位移传感器的工作原理和性能。 二、基本原理:光纤传感器是利用光纤的特性研制而成的传感器。光纤具有很多优异的性能,例如:抗电磁干扰和原子辐射的性能,径细、质软、重量轻的机械性能,绝缘、无感应的电气性能,耐水、耐高温、耐腐蚀的化学性能等,它能够在人达不到的地方(如高温区),或者对人有害的地区(如核辐射区),起到人的耳目的作用,而且还能超越人的生理界限,接收人的感官所感受不到的外界信息。 光纤传感器主要分为两类:功能型光纤传感器及非功能型光纤传感器(也称为物性型和结构型)。功能型光纤传感器利用对外界信息具有敏感能力和检测功能的光纤,构成“传”和“感”合为一体的传感器。这里光纤不仅起传光的作用,而且还起敏感作用。工作时利用检测量去改变描述光束的一些基本参数,如光的强度、相位、偏振、频率等,它们的改变反映了被测量的变化。由于对光信号的检测通常使用光电二极管等光电元件,所以光的那些参数的变化,最终都要被光接收器接收并被转换成光强度及相位的变化。这些变化经信号处理后,就可得到被测的物理量。应用光纤传感器的这种特性可以实现力,压力、温度等物理参数的测量。非功能型光纤传感器主要是利用光纤对光的传输作用,由其他敏感元件与光纤信息传输回路组成测试系统,光纤在此仅起传输作用。 本实验采用的是传光型光纤位移传感器,它由两束光纤混合后,组成Y 形光纤,半园分布即双D 分布,一束光纤端部与光源相接发射光束,另一束端部与光电转换器相接接收光束。两光束混合后的端部是工作端亦称探头,它与被测体相距d ,由光源发出的光纤传到端部出射后再经被测体反射回来,另一束光纤接收光信号由光电转换器转换成电量,如图26—1所示。 发射光 接收光 (a)光纤测位移工作原理 (b)Y 形光纤 图26—1 Y 形光纤测位移工作原理图 传光型光纤传感器位移量测是根据传送光纤之光场与受讯光纤交叉地方视景做决定。当

数据库实验四(含答案)

实验四使用SQL语句创建与删除数据库、表 一、实验目的: 1、了解SQL Server 2005数据库的逻辑结构与物理结构。 2、掌握使用SQL 语句创建与删除数据库。 3、学会使用T-SQL语句创建表。 二、实验准备 1.明确能够创建数据库的用户必须就是系统管理员,或就是被授权使用CREATE DATABASE语句的用户。 2.了解用SQL语句创建与删除数据库的基本语法。 3.就是用查询分析器,完成用SQL语句创建与删除基本表。 三、实验要求 1、熟练使用查询分析器进行数据库的创建与删除操作。 2、用查询分析器,完成用SQL语句创建与删除基本表。 3、完成实验报告。 四、实验内容 一、数据库 1.以下就是创建数据库userdb1的SQL语句, create database userdb1 on (name=userdb4_data,--数据文件的逻辑名称,注意不能与日志逻辑同名 'g:\xygl\userdb4、mdf' ,--物理名称,注意路径必须存在 size=5,--数据初始长度为5M maxsize=10,--最大长度为10M )--数据文件每次增长1M log on ( name=userdb4_log, 'g:\xygl\userdb4、ldf ' , size=2 , maxsize=5 , ) 运行上诉语句建立数据库userdb1

2.根据步骤1的sql语句,写出创建实验二中“学生信息”数据库的sql语句,并建立“学生信息”数据库、(、mdf的名字可以修改) 3、数据库的修改(alter database 数据库名add file),将一个大小为10MB 的数据文件mrkj添加到userdb1的数据库中,该数据文件的大小为10MB,最大的文件大小为100MB,增长速度为2MB,物理地址与原有的mdf,ldf文件放在一起。 alter database 数据库名 add file() 注括号内格式同下: ( name=userdb4_log, 'g:\xygl\userdb4、ldf ' , size=2 , maxsize=5 ,

实验07(光纤传感器的位移测量及数值误差分析实验)实验报告

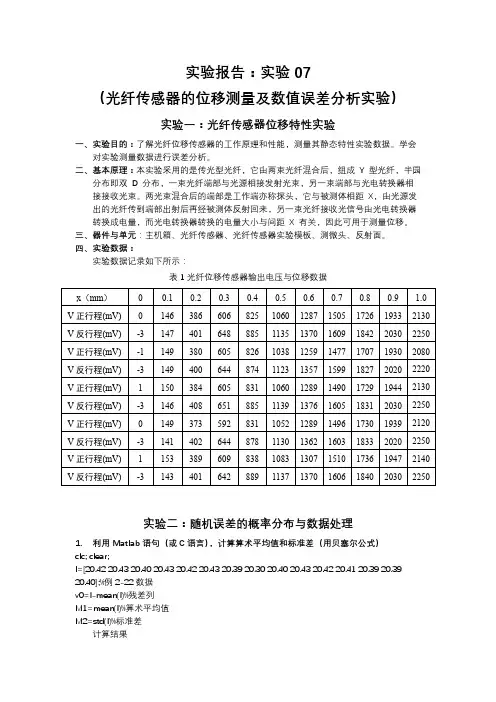

实验报告:实验07 (光纤传感器的位移测量及数值误差分析实验) 实验一:光纤传感器位移特性实验 一、实验目的:了解光纤位移传感器的工作原理和性能,测量其静态特性实验数据。学会 对实验测量数据进行误差分析。 二、基本原理:本实验采用的是传光型光纤,它由两束光纤混合后,组成Y 型光纤,半园 分布即双D 分布,一束光纤端部与光源相接发射光束,另一束端部与光电转换器相接接收光束。两光束混合后的端部是工作端亦称探头,它与被测体相距X,由光源发出的光纤传到端部出射后再经被测体反射回来,另一束光纤接收光信号由光电转换器转换成电量,而光电转换器转换的电量大小与间距X 有关,因此可用于测量位移。 三、器件与单元:主机箱、光纤传感器、光纤传感器实验模板、测微头、反射面。 四、实验数据: 实验数据记录如下所示: 表1光纤位移传感器输出电压与位移数据 实验二:随机误差的概率分布与数据处理 1.利用Matlab语句(或C语言),计算算术平均值和标准差(用贝塞尔公式) clc; clear; l=[20.42 20.43 20.40 20.43 20.42 20.43 20.39 20.30 20.40 20.43 20.42 20.41 20.39 20.39 20.40];%例2-22数据 v0=l-mean(l)%残差列 M1=mean(l)%算术平均值 M2=std(l)%标准差 计算结果

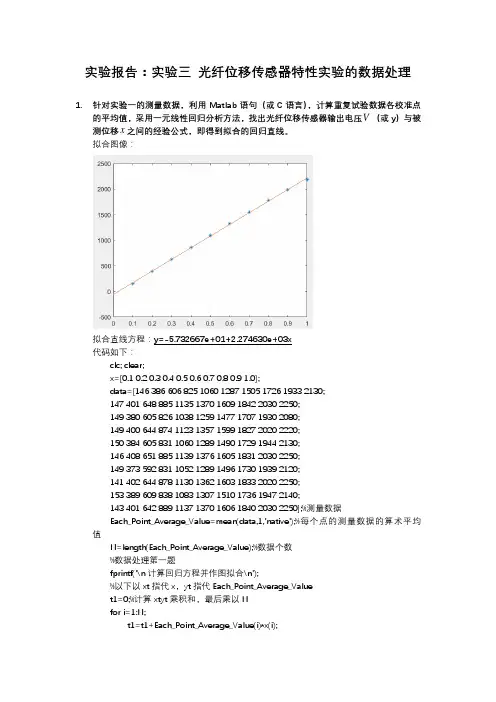

数据分布 2.利用Matlab语句(或C语言),用残余误差校核法判断测量列是否存在线性和周期性 系统误差 %残余误差校核法校核线性系统误差 N=length(l)%原数组长度 if(mod(N,2))%求数组半长 K=(N+1)/2 else K=(N)/2 end A1=0; delta=0;%delta=A1-A2 for i=1:K;%计算前半部分残差和 A1=A1+v0(i); end A2=0; for j=K+1:N;%计算后半部分残差和 A2=A2+v0(j); end A1; A2; fprintf('Delta校核结果\n'); delta=A1-A2%校核结果 %阿贝-赫梅特准则校核周期性系统误差 u=0 for i=1:N-1; u=u+v0(i)*v0(i+1); end u=abs(u) if((u-sqrt(N-1)*M30)>0)

数据库实验答案

实验3 使用T-SQL语言完成单表查询 一、实验目的 掌握使用T-SQL语言完成单表查询 掌握常用谓词的用法 掌握where子句的用法 掌握order by 子句的用法 掌握group by 子句和having短语的用法 实验环境 Microsoft SQL Server 2000。 实验内容和要求 查询全体学生的详细信息。 查询所有课程的详细信息。 查询所有选课记录的详细信息,要结果表中的列名以中文的形式显示,分别为:学号,课程号,成绩。 查询已被学生选修了的课程的编号。 查询系别编号为“d002”的学生的姓名和性别。 查询年龄在19至21岁或者性别为“女”的学生的学号和所在系别编号。 查询系别编号为d001、d002和d003的学生的学号和姓名。 查询课程名为“C_”开头的课程名和学分。 某些学生入学后还没有确定所在的系,查询还没有确定系的学生的姓名。 查询成绩大于60分的学生的学号、课程号和成绩,并将查询结果按课程编号升序排列,同一课程的成绩按分数降序排列。 查询学校所开设的总的课程数。 计算2号课的学生成绩总和以及平均成绩,对应的列名分别为“总成绩”和“平均成绩”。 查询选修了3号课程的学生的最高分和最低分,对应的列名分别为“最高分”和“最低分”。 求各个系别的编号以及各系的人数。 查询选课人数大于等于2人的课程编号以及选课的人数。 查询学生2选修课程的总成绩对应的列名为“总成绩”,并显示出学号。 查询有2门以上课程是80分以上的学生的学号及课程数。 查询选修了1号课的学生的学号和成绩,结果按成绩降序、学号升序排列。 实验1 使用T-SQL语言建库、建表 实验2 向表中增、删、改数据 实验目的 掌握使用T-SQL建库、建表、修改表; 掌握使用T-SQL对表中数据进行插入、删除和修改。 实验环境 Microsoft SQL Server 2000。 实验内容和要求 建立数据库STDB 在数据库STDB中建立四个表:

mysql数据库实验答案

实验一创建、修改数据库和表结构 1、用create建立教学数据库的五个基本表: (1)学生表(学号,姓名,性别,年龄),student((Sno, sname,ssex,sage) ; (2)课程表(课程号,课程名,学分),Course (Cno, Cname, credit) ; (3)选课表(学号,课程号,成绩),SC (Sno,, Cno, grade ) ; (4) 教师表(教师号,姓名,性别,出生年月,系部,职称,地址), T(Tno,Tname,ssex,birthday,dept,title,address) ; (5) 工资表(教师号,基本工资,职务工资,合计),Salary(Tno,jbgz,zwgz,hj); Create Database Student default character set utf8 default COLLATE utf8_bin;

Use Student; Create Table Student( SNo c har(20) primary key, SName char(20) , SSex char(4) default '男', SAge int ) ENGINE=InnoDB; Create Table Course( CNo c har(20) primary key, CName char(20) NOT NULL,

CRedit f loat ) ENGINE=InnoDB; Create Table SC( SNo c har(20) NOT NULL, CNo c har(20) NOT NULL, Grade float, Primary Key(SNo, CNo), Foreign Key(SNo) References Student(SNo) On Delete Cascade, Foreign Key(CNo) References Course(CNo) )ENGINE=InnoD B;
