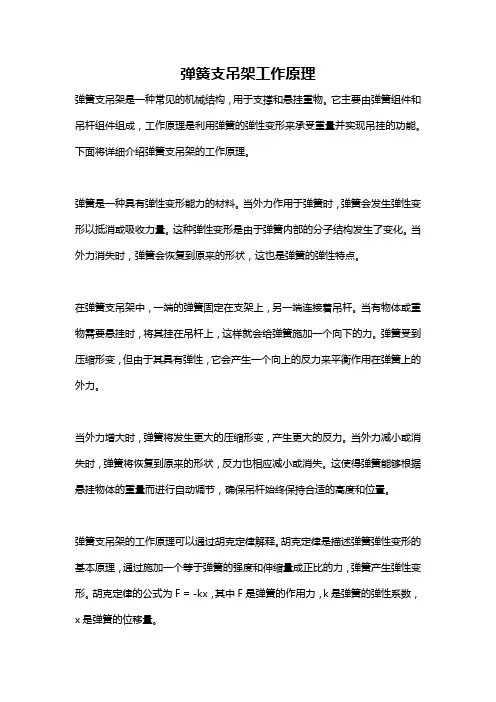

弹簧支吊架系列

恒力弹簧支吊架说明书中英对照样本

目次 Index 前言Preface (2) 1.安装前调整须知 Operational Requirements prior to installation (3) 2.弹簧支吊架的安装 Principle of installation about spring hanger (6) 3.弹簧支吊架的载荷调整 Loading adjustment of spring hanger (7) 4.弹簧支吊架安装调整注意事项 Installation and adjustment notice of spring hanger (10)

前言 Preface 本公司生产的PH型、 LH型恒力弹簧支吊架系列产品符合JB/T8130.1-1999规定, 产品出厂前经逐台性能试验并附有产品合格证明书, 每份合同附一份安装调整说明书, 请用户在安装调整前仔细阅读说明书。本说明书向用户介绍的安装调整有关内容是以平式( PH型) 恒力弹簧支吊架为代表, 其它型式如立式( LH) 、座式( ZH) 和本公司生产的其它标准系列如恒力碟簧支吊架等, 可参照本说明书进行。 The Constant Spring Hanger serial ( PH & LH type) products by our company meet JB/T8130.1-1999 standard requirement, the hangers will be tested prior to delivery and attach the product quality certificates and operation & adjusting instruction, the site shall read double instruction prior to installation. The related Installation, operation and maintenance content of manual make Horizontal type constant spring hanger (PH type) representation, others type products, such as Vertical type (LH type) and Seated type (ZH type) and other type hangers , they are all make the manual reference. 大连弹簧有限公司 Dalian Spring Co., Ltd. 二〇〇八年十月

恒力弹簧支吊架的选型

恒力弹簧支吊架的选型标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

恒力弹簧支吊架的选型一、管道支吊架的型式 1、按管道支吊架的用途可以分为三大类

双吊点吊架：PHA、PHE、LHA、LHE；单吊点吊架：PHB、 PHC、 LHB、 LHC；座式：PHD, ZHA, ZHB。四、恒力弹簧支吊架型号的表示方法例1: PHA35-150/18200X-M24表示PHA型、编号为35号、位移150 mm，标准载荷18200 N，平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M24。例 2: LHB41-280/15112S-M30表示LHB型、编号为41号、位移280 mm，标准载荷为15112 N，立式恒力弹簧支吊架，其位移方向向上，下接吊杆螺纹规格M30。五、支吊架选型 1、基本原则工程上，一般按热态吊零的载荷分配原则确定弹簧支吊架的受力。热态吊零：指弹簧支吊架在热态时承受的力等于冷态时由管系分配给它的力。 2、安装空间、管道设备布置按安装生根的空间位置，管道设备的布置确定采用：平式、立式还是座式型式；A、B、C、E生根支吊方式。 3、位移数值的确定在选用恒力弹簧支吊架之前，应计算出被支吊管道或设备从冷态到热态的最大垂直位移量，在选用时，位移数值应留有适当余量。推荐余量取位移量的20%，但不小于20 mm，即:T 选 =1. 2xT 计；且 T 选 ≥T 计 +20mm。式中: T 选 —选用位移量，mm; T 计 —计算位移量，mm. 4、载荷值的确定

①各型支吊架的生根螺栓强度已考虑支吊架自重的影响，在选用支吊架时，支吊载荷值不需加上支吊架的自重。 ②当计算载荷与实际载荷有偏差时，恒力弹簧支吊架通过调整螺栓可调节载荷，调节范围一般不小于标准载荷的士10%，最大不超过士15%。 ③支吊载荷：指管道自重、介质重和隔热材料重之和。 5、恒力弹簧支吊架规格的选择 ①根据已确定的支吊载荷和位移量，查标准的表2：载荷位移系列表，按计算位移值下的支吊载荷最接近的标准载荷值确定相应的吊架编号。 ②选用恒力弹簧支吊架时，当表2载荷位移系列表中的位移值满足要求，而支吊载荷值较大，以至超出表中数值时，可选用两个相同规格的吊架并联。 ③选用恒力弹簧支吊架时，当表2载荷位移系列表中的载荷值满足要求，而位移量较大，超出表2载荷位移系列表范围时，可采用两台位移量相同，载荷相同的支吊架串联来满足要求。 6、恒定度校核恒定度：恒力弹簧在其全行程范围内的最大、最小载荷值之差与最大、最小载荷值之和的百分比，用式子表示即为： D =[(Fmax－Fmin)/(Fmax+ Fmin)]X100% 式中：D―恒力弹簧的恒定度。一般情况下，D应不大于6%。 Fmax―恒力弹簧在全行程范围内出现的最大载荷值，N； Fmin―恒力弹簧在全行程范围内出现的最小载荷值，N。 7、型号规格的标注

管道支吊架设计及计算

浅谈管道门字型支吊架的设计及计算【文摘】用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。【关键词】管道布置管道跨距管架分析管架内力计算一、管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。二、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max =

弹簧支吊架系列

目次 1 总则 2 结构、类型和选择结构类型选择 3 型号表示方法与含意 4 螺栓定位型弹簧支吊架的选定弹簧载荷选用表弹簧载荷选用表的使用和举例 5 尺寸系列 A型弹簧吊架外形尺寸 B型弹簧吊架外取尺寸 C型弹簧吊架外形尺寸 D型弹簧吊架外形尺寸 E型弹簧吊架外形尺寸 F型弹簧支架外形尺寸 G型弹簧吊架外形尺寸 H型弹簧支架外形尺寸 F型H型弹簧支架供货状态和无载荷状态，载荷状态的高度 D、E、F、H型弹簧支吊架底板尺寸花篮螺母主要尺寸弹簧支吊架规格表 6 弹簧支吊架的检验 1 总则本弹簧支吊架系列是以《可变弹簧支吊架》（GB10182-88）为兰本的改进型。改型的目的是使弹簧支吊架更适合石油化工厂的需要，同时简化弹簧支吊架的安装和操作，以及为弹簧支吊架的重复或易地使用提供方便。由于原有《可变弹簧支吊架》在预压缩定位设计上存在着很多不合理之处，给现场安装及操作造成很多困难。例如：定位（安装状态）、解除定位（操作状态）一般要借助起重设备（或旋转花篮螺丝）方能实现，这样会造成弹簧反力较大的改变，使之发生偏离计算值的结果，这在重要管道上是不允许的；其二，原弹簧支吊架的定位块在压缩及安装过程中极易丢失，这同样会改变管系的受力状态，使生产安全受到威胁；其三，定位块不能重复利用和易地使用。针对上述原因对原弹簧支吊架做了改进，即用螺栓做顶丝，代替以往的定位块，螺栓为三个均布，力量分散，使用板手即可操作，且螺栓的长度、直径经严格计算，保证任何型号在任何情况下均不会妨碍弹簧工

作，从而克服了上述诸缺点。改进型弹簧支吊架系列定名为BSH系列，用以替代原BKT系列，其位移范围分别为30、60、90、120mm四档，共25个弹簧等级号，荷载范围为154-217381N，使用温度为-20-200℃。修改后的弹簧型号中增加了H型，H型系替代原标准中的F11型。H型利用聚四氟乙烯与抛光不锈钢之间摩擦系数≤的特性，并能任意方向滑动。从而达到减少管道对管架水平推力的作用。弹簧支架选定后，由于计算人不了解弹簧应用环境，因而弹簧类型和安装高度两项空缺，空缺一般用空括号（）表示，安装设计人在支吊架图设计完成后，可将此两项空缺补上形成完整的弹簧支吊架型号出现在新弹簧支吊架表格中。每个弹簧的定位螺栓都是经过严格计算的，即能满足各种不同工况下定位要求又不妨碍各种工况下弹簧变位需要，因此螺栓损坏后一定要用与原型号几何尺寸完全一致的螺栓替代，否则不能达到预期要求。 2 结构、类型和选择结构弹簧支吊架主要由圆柱螺栓弹簧、位移指示板、壳体、定位螺栓及花蓝螺母等构件组成，典型结构见（图）。图典型结构图类型螺栓定位弹簧支吊架根据安装形式共分8种类型（见图）。 A型上螺纹悬吊型 B型单耳悬吊型 C型双耳悬吊型 D型上调节搁置型 E型下调节搁置型 F型支撑搁置型 G型并列悬吊型 H型滑板支撑搁置型选择弹簧支吊架主要根据生根梁的结构形式、管道空间位置和管道支吊方式来选择以上八种中的一种或几种。 A、B、C型为悬吊型吊架，吊架上端用吊杆生根在梁或楼板上，下端用花蓝螺母和吊杆与管道连接。（见图） D、E型为搁置在梁或楼板上，下方用吊杆悬吊管道。（见图） F型为支撑搁置型支架，座于基础、楼面或钢结构上，管道支撑在架顶部。（见图）。 G型为并列悬吊型吊架，当管道上方不能直接悬吊或没有足够高度悬挂弹簧吊架，或

管道支吊架设计及计算

【文摘】用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。【关键词】管道布置管道跨距管架分析管架内力计算一、管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。二、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max = L max ——管架最大允许跨距（m ）

管道及配件基础知识

第四章管道及配件化工厂的各种管路通称为化工管道。无论数量、尺寸与型式如何，一般管路都由管子、管件、阀门、支吊架、仪表装置以及其它附件所组成。其作用是按生产工艺要求把有关的化工机器和设备以及仪表装置等连接起来，以输送各种介质。化工管道的种类繁多，其建设投资往往占化工厂全部建设投资的30％以上，但目前还没有统一的分类方法，习惯上按如下方法分类。 1.按管道在生产中的功能分类（1）物料管道用来输送原料、半成品、成品或废料的管道。这是生产中的主要管道。（2）辅助管道即用来输送辅助介质的管道。如加热用的蒸汽管路，冷却用的冷水管道，清洗物料用的清水管路和吹除用的压缩空气管路等等。 2.按管道的设计压力P（MPa）分类（1）真空管道一般指P＜0的管道；（2）低压管道一般指0≤P≤的管道；（3）中压管道一般指＜P≤10的管道；（4）高压管道一般指10＜P≤100的管道；（5）超高压管道一般指P>100的管道。 3.按管道的工作温度分类（1）低温管道一般指工作温度低于–20℃的管路；（2）常温管道一般指工作温度为–20—200℃的管路；（3）高温管道一般指工作温度高于200℃的管路。 4.按管道的材质分类（1）金属管道金属管道的种类很多，主要有碳钢管道、铸铁管道、不锈钢管道和有色金属管道等；（2）非金属管道常用的非金属管道有塑料管道、陶瓷管道、玻璃管道、石墨管道等；（3）衬里管道常用的衬里管道有衬橡胶管道、衬铅管道和衬玻璃管道等。

第一节化工管路的标准化 1.公称直径管子和管路附件的公称直径是为了设计、制造、安装和修理的方便而规定的一种标准直径。一般情况下，公称直径的数值既不是管子的内径，又不是管子的外径，而是与管子的内径相接近的整数。表示，其后附加公称直径的数值。例如：公称直径为100毫米，公称直径用符号D N 用D 100表示。 N 2.公称压力表示，其后公称压力是为了设计、制造和使用的方便而规定的一种标准压力，用P N 附加压力数值。例如：公称压力用表示。第二节常用管材化工生产中，常用管材的种类很多，按材料可分为金属管、非金属管和衬里管三大类。管子的外径用字母D标志，其后附加外径数值，例如外径为108毫米的管子用D108表示。管子的内径用字母d标志，其后附加内径数值，例如内径为100毫米的管子用d100表示。管子的规格一般用外径×壁厚表示。例如外径为108毫米，壁厚为4毫米的无缝钢管表示为：无缝钢管Φ108×4。 1.金属管金属管在管路系统中应用极为广泛。现将几种常用的金属管简单介绍如下。（1）钢管钢管可分为有缝钢管和无缝钢管两大类。 ①有缝钢管有缝钢管又称为焊接钢管。分水?煤气钢管和电焊钢管两类。

管道支吊架设计及计算

管道支吊架设计及计算内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

7.管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8.应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm，同时应尽量考虑利用管道的自然形状达到自行补偿； 9.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。二、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1.按强度条件计算的管架最大跨距的计算公式： ——管架最大允许跨距（m） L max q——管道长度计算荷载（N/m）,q=管材重+保温重+附加重 W——管道截面抗弯系数（cm3） Φ——管道横向焊缝系数，取 [δ]t钢管许用应力——钢管许用应力（N/mm2） 2.按刚度条件计算的管架最大跨距的计算公式：

管道支架的一般知识

管道支架的一般知识一、对支架的认识 1、管道支架的设置对于管道设计来说是一项极为重要的工作，尤其对于那些高温高压、有毒可燃、强腐蚀性的管道。正确的支架设置可以满足管道强度和钢度的需要，同时能够有效的降低管道对机械设备产生较大的附加载荷，防止因管道的震动，位移等原因造成的泄露、爆炸等事故的发生，这样就可以有效的保护管道和设备管口，保障化工装置的正常生产运行。 2、管道支吊架是整个管道设计的难点,也是核心内容,但往往很多设计人员对这一点不是很重视,管道支吊架的设置得当如否,会影响整个管系的工作情况,甚至会涉及到安全问题,这是一个很值得注意的地方,特别是对于高温\高压和特别恶劣的工况下. 3、有一个老师就曾经说过 " 管道的工作总的来说就是管道应力分析工作,即支吊架的设计",他也承认这句话是有点遍面,但也说明管道支吊架的设置在管道工作中的重要性. 二、支架的定义 ?1、用于地上架空敷设管道支承的一种结构件。可以是钢制、砖、混凝土等。要求是稳固，可靠，所以基本用钢制。 ?2、支架的组成：总体分五部分，管道附着件、连接件、特殊功能件、辅助钢结构、生根部件。按形式分为固定支架、滑动支架、导向支架、滚动支架等。按敷设分为低（0-1米）、中（1-2米）、高（4.5-5.5米）支架。 ?3、重点研究2米以内的支架。三、支架的类型和作用 ?1、管道的支架类型按支架的作用可以分为三大类：承重架、限制性支架和减振架。承重架有可分为滑动架、杆式吊架、恒力架和滚动支架。 ?限制性支架又可分为导向架、限位架和固定架。 ?管道设计人员最初配管时经常考虑的是一次应力问题，这个阶段主要考虑的支架为滑动架、导向架、固定架。四、支架的选用原则 1、管道支架位置的确定配管设计人员在管道布置的过程中，应同时考虑支架位置及设置的可能性、合理性、经济性等，这是管道与支架设计者的共同要求。管道支架位置的确定主要考虑下列八点： a 承重架距离应不大于支架的最大间距，有压力脉动的管道，要按所要求的管道固有频率来决定支架的间距，避免发生共振。 b 尽量利用已有的土建结构的构件支撑，及在管廊的梁柱上支撑，结合a的间距考虑。 c 做柔性分析的管道，支架位置根据分析决定，并考虑支撑的可能性。 d 在垂直管段弯头附近，或在垂直段重心以上做承重架，垂直段长时，可在下部增设导向架。 e 在集中荷载大的管道组成件附近设承重架。 f 尽量使设备接口的受力减小。如支架靠近接口，对接口不会产生较大热胀弯矩。 g 考虑维修方便，使拆卸管段时最好不需做临时支架。 h 支架的位置及类型应尽量减小作用力对被生根部件的不良影响。 2、滑动架滑动架是在支承点的下方支承的托架，除垂直方向支撑力及水平方向摩擦力以外，没有任何阻力。滑动架是管道设计人员在没有提应力管系前最常用的支架。非应力管线除个别特殊的情况除外都可以使用滑动架进行支撑。 ?3、导向架导向架是使管道只能沿轴向移动的支架，并阻止因弯矩或扭矩引起的旋转。由于结构的原因常兼有限制侧向线位移的作用。导向架就是在滑动架的基础上增加了管道的方向束缚，防止管线侧向位移等情况的发生。导向架一般设置在应力管线上，由应力专业对应力管系经过计算后给出。

恒力弹簧支吊架的选型

恒力弹簧支吊架的选型一、管道支吊架的型式 1、按管道支吊架的用途可以分为三大类承重支吊架刚性支吊架可调刚性支吊架可变弹簧支吊架恒力弹簧支吊架限制性支吊架固定支架限位支架导向支架防振支架减振器阻尼器二、恒力弹簧支吊架执行的标准老：GB10181《恒力弹簧支吊架》新：JB/T 8130.1《恒力弹簧支吊架》三、恒吊的结构和型式 1、结构示意如右图 2、型式：平式/立式/座式三种双吊点吊架：PHA、PHE、LHA、LHE；单吊点吊架：PHB、 PHC、 LHB、 LHC；座式：PHD, ZHA, ZHB。

四、恒力弹簧支吊架型号的表示方法例1: PHA35-150/18200X-M24表示PHA型、编号为35号、位移150 mm，标准载荷18200 N，平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M24。例 2: LHB41-280/15112S-M30表示LHB型、编号为41号、位移280 mm，标准载荷为15112 N，立式恒力弹簧支吊架，其位移方向向上，下接吊杆螺纹规格M30。五、支吊架选型 1、基本原则工程上，一般按热态吊零的载荷分配原则确定弹簧支吊架的受力。热态吊零：指弹簧支吊架在热态时承受的力等于冷态时由管系分配给它的力。 2、安装空间、管道设备布置按安装生根的空间位置，管道设备的布置确定采用：平式、立式还是座式型式； A、B、C、E生根支吊方式。 3、位移数值的确定在选用恒力弹簧支吊架之前，应计算出被支吊管道或设备从冷态到热态的最大垂直位移量，在选用时，位移数值应留有适当余量。推荐余量取位移量的20%，但不小于20 mm，即:T 选 =1. 2xT 计；且 T 选 ≥T 计 +20mm。式中: T 选 —选用位移量，mm; T 计 —计算位移量，mm. 4、载荷值的确定 ①各型支吊架的生根螺栓强度已考虑支吊架自重的影响，在选用支吊架时，支吊载荷值不需加上支吊架的自重。 ②当计算载荷与实际载荷有偏差时，恒力弹簧支吊架通过调整螺栓可调节载荷，调节范围一般不小于标准载荷的士10%，最大不超过士15%。 ③支吊载荷：指管道自重、介质重和隔热材料重之和。

可变弹簧支吊架说明书(中英文版对照)

REV:1 可变弹簧支吊架安装调整说明书 Variable Spring Supports/Boiler Hangers Installation,Operation and Maintenance Manual 大连弹簧有限公司 Dalian Spring Co.,LTD.

目次 Index 前言 (2) Preface (2) 1、安装前调整须知 (2) Operational Requirements prior to installation (2) 2、弹簧支吊架的安装 (4) Principle of installation about spring hanger (4) 3、弹簧支吊架的载荷调整 (4) Loading adjustment of spring hanger (4) 4、弹簧支吊架安装调整注意事项 (6) Installation and adjustment notice of spring hanger (6)

前言 Preface 本公司生产的可变弹簧支吊架（简称弹簧支吊架）系列产品符合NB/T47039-2013规定，产品出厂前经过整定并附有产品合格证明书，每份合同附一份安装调整说明书，请用户在安装调整前仔细阅读说明书。本说明书向用户介绍的安装调整方法是以TD系列为代表，本公司生产的其他型弹簧支吊架如VS系列、整定式弹簧组T系列、TH系列和DLTH系列等的安装调整方法可参照本说明书进行。 The Variable Spring hanger(spring hanger for short)serial products by our company meet NB/T47039-2013standard requirement,the hangers will be reset prior to delivery and attach the product quality certificates and operation&adjustion instruction,the site shall read double instruction prior to installation. The manual introduce installation,operation and adjustion is base on TD serial products,others type products,such as VS serial,T serial,TH serial and DLTH serial, which O&M shall refer to the manual. 1安装调整前须知 Operational Requirements prior to installation 1.1弹簧支吊架用来支吊具有垂直位移的管道或设备，其内部装有圆柱螺旋压缩弹簧，以满足管道或设备热膨胀的需要。 Spring hanger is used to support and hanger the pipe or facility,which has vertical movement,cylindrical and helical compress spring will be placed inside hanger to satisfy the pipe or facility hot expansion requirement. 1.2弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体、和花兰螺丝等构成，其典型结构如图1所示。 The spring hanger contains cylindrical and helical compress spring,movement indicator,sleeve and turnbuckle etc..,the type construct is shown as below figure1:

恒力弹簧支吊架的选型

恒力弹簧支吊架的选型 This model paper was revised by the Standardization Office on December 10, 2020

恒力弹簧支吊架的选型一、管道支吊架的型式 1、按管道支吊架的用途可以分为三大类

管道支吊架选择原则

支吊架的选用及设置原则 1.在进行管道设计时, 首先要考虑满足工艺要求, 还要考虑设备管道及其组成件的受力状况, 以保证安全运转。管道应力分析是涉及多学科的综合技术, 是管道设计的基础。在管道应力分析过程中, 正确设置支吊架是一项重要的工作。支吊架选型得当, 布置合理, 所设计的管系不仅美观, 而且经济安全。 1 作用管道支吊架主要有以下几个方面的作用。 (1) 承受管道的重量荷载(包括自重、充水重、保温重等) 。 (2) 阻止管道发生非预期方向的位移。 (3) 控制摆动、振动或冲击。 2 位置及类型管道支吊架的位置及其类型对已定管系的受力状态的影响很大, 主要有两个方面。 (1) 对管系的应力分布状态、最大应力值、管系的端点作用力和力矩有影响, 因为这种管系端点的荷载将会传递到与该管端相联接的设备上。因此, 支吊架设置得当, 能改善管系中的应力分布和端点受力以及力矩状况。因此, 管系的柔性不但受到管系形状的影响, 也受到所选定支吊架位置和类型的影响。 (2) 支吊架的设置非常灵活, 可变化的范围较大。支吊架的位置、数量和形式选择往往因人而异。对同一个管系存在着多种支吊架设置方案,不同的设置形式将反映出不同的应力分布,应力值及端点受力。因此, 在进行管道设计时,为使管系具有足够的柔性, 除了应注意管系走向和形状外, 支架位置和型式也是相当重要的。 211 间距支吊架间距尤其是水平管道的承重支吊架间距不得超过管道的允许跨距, 以控制其挠度不超限。一般连续敷设的管道允许跨距应按三跨连续梁承受均布荷载时的刚度条件计算, 按强度条件校验, 取刚度条件决定的跨距和强度条件决定的跨距中两者的小值。 212 柔性尽量利用管道的自支承作用, 少设置或不设置支架.要利用管系的自然补偿能力合理分配支吊架点和选择支吊架类型。 213 位移有管托的管道纵向位移不得超过管托的长度;管托长度应留足余量, 并排敷设的管道横向位移不得影响相邻管道。 214 生根条件

管道支吊架设计计算书

管道支吊架设计计算书项目名称____________工程编号_____________日期_____________ 设计____________校对_____________审核_____________ 说明： 1、标准与规范：《建筑结构荷载规范》(GB50009-2012) 《钢结构设计规范》(GB50017-2003) 《混凝土结构设计规范》(GB50010-2010) 2、本软件计算所采用的型钢库为：热轧等边角钢GB9787-88 热轧不等边角钢GB9797-88 热轧普通工字钢GB706-88 热轧普通槽钢GB707-88 3、支吊架的支座应连接在结构的主要受力构件上，支吊架施工厂家应将支吊架预埋点位以及受力提给设计院，经设计院认可后方可施工！ 4、基本计算参数设定：荷载放大系数：。当单面角焊缝计算不满足要求时，按照双面角焊缝计算! 受拉杆件长细比限值：300。受压杆件长细比限值：150。横梁挠度限值：1/200。

梁构件计算：构件编号：2 一、设计资料材质：Q235-B; f y = mm2; f = mm2; f v = mm2 梁跨度：l0 = m 梁截面：C8 强度计算净截面系数: 自动计算构件自重二、设计依据《建筑结构荷载规范》（GB 50009-2001）《钢结构设计规范》（GB 50017-2003）三、截面参数 A = Yc = ; Zc = Ix = ; Iy = ix = ; iy = W1x = ; W2x = W1y = ; W2y = 四、单工况作用下截面内力：（轴力拉为正、压为负）恒载（支吊架自重）：单位（）位置(m) 弯矩剪力(kN) 轴力(kN) 挠度(mm) 位置(m) 弯矩剪力(kN) 轴力(kN) 挠度(mm) 注：支吊架的活荷载取值为0。五、荷载组合下最大内力：组合(1)：恒载+ 活载组合(2)：恒载+ 活载最大弯矩Mmax = 位置：;组合：(2) 最大弯矩对应的剪力V = ;对应的轴力N = 最大剪力Vmax = ;位置：;组合：(2) 最大轴力Nmax = ;位置：;组合：(2) 六、受弯构件计算：梁按照受弯构件计算，计算长度系数取值：u x=，u y=

恒力弹簧支吊架说明书

前言本公司生产的HHDE型、VHDE型恒力弹簧支吊架系列产品符合JB/T8130.1-1999规定，产品出厂前经逐台性能试验并附有产品合格证明书，每份合同附一份安装调整说明书，请用户在安装调整前仔细阅读说明书。本说明书向用户介绍的安装调整有关内容是以平式（HHDE型）恒力弹簧支吊架为代表，其他型式如立式（VHDE)、座式（ZH)和本公司生产的其他标准系列如恒力碟簧支吊架等，可参照本说明书进行。 xxxxxxxxxx电力设备限公司 2008.08.10

恒力弹簧支吊架安装调整说明书 1.安装调整前须知 1.1恒力弹簧支吊架按力矩平衡原理设计，用来承受热力管道和设备自重载荷，当管道或设备从冷态到热态产生膨胀（位移）时，恒力弹簧支吊架的支吊点能跟随其移动，同时载荷基本保持恒定不变，减少管道和设备接口处的附加应力，保障管路系统或设备安全运行。 1.2恒力弹簧支吊架主要由圆柱螺旋弹簧、固定框架、回转框架、连杆回转机构、松紧螺母和载荷调整装置等构成，其典型结构如图1所示。图1恒力弹黄支吊架典型结构示意图 1—固定框架；2—回转框架；3—生根耳板；4—主轴；5—位移指示牌；6—载荷调整螺栓；7—位移指示器；8—弹簧罩筒；9—锁紧销轴存放孔；10—弹簧；11—弹簧紧固螺母；12—载荷调整指示牌；13—载荷调整轴刻线；14—锁紧销轴；15—吊杆螺栓（不供）；16—花兰螺丝；17—载荷螺栓；18—载荷轴；19—紧固螺母。

型号示例：VHDE50—260/32536X—M30 吊杆螺纹规格支吊架的位移方向、X表示向下、S表示向上；支吊架的载荷（N）；支吊架的位移量（mm）；支吊架的编号；支吊架的型式，弹簧轴线平行地面为平式（H），弹簧轴线垂直地面为立式（V）1.3恒力弹簧支吊架出厂时的位移方向锁定状态如图4所示，请注意位移向下或向上时回转框2和位移指示器7的位置。（图4恒力弹簧支吊架出厂时位移方向锁定状态）

恒力弹簧支吊架的选型

恒力弹簧支吊架的选型 Jenny was compiled in January 2021

恒力弹簧支吊架的选型双吊点吊架：PHA、PHE、LHA、LHE；单吊点吊架：PHB、PHC、LHB、LHC；座式：PHD,ZHA,ZHB。四、恒力弹簧支吊架型号的表示方法例1:PHA35-150/18200X-M24表示PHA型、编号为35号、位移150mm，标准载荷18200N，平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M24。例2:LHB41-280/15112S-M30表示LHB型、编号为41号、位移280mm，标准载荷为15112N，立式恒力弹簧支吊架，其位移方向向上，下接吊杆螺纹规格M30。五、支吊架选型 1、基本原则工程上，一般按热态吊零的载荷分配原则确定弹簧支吊架的受力。热态吊零：指弹簧支吊架在热态时承受的力等于冷态时由管系分配给它的力。 2、安装空间、管道设备布置按安装生根的空间位置，管道设备的布置确定采用：平式、立式还是座式型式；A、 B、C、E生根支吊方式。 3、位移数值的确定在选用恒力弹簧支吊架之前，应计算出被支吊管道或设备从冷态到热态的最大垂直位移量，在选用时，位移数值应留有适当余量。推荐余量取位移量的20%，但不小于20mm，即:T 选=1.2xT 计；且T 选 ≥T 计 +20mm。式中: T 选 —选用位移量，mm;

T 计 —计算位移量，mm. 4、载荷值的确定 ①各型支吊架的生根螺栓强度已考虑支吊架自重的影响，在选用支吊架时，支吊载荷值不需加上支吊架的自重。 ②当计算载荷与实际载荷有偏差时，恒力弹簧支吊架通过调整螺栓可调节载荷，调节范围一般不小于标准载荷的士10%，最大不超过士15%。 ③支吊载荷：指管道自重、介质重和隔热材料重之和。 5、恒力弹簧支吊架规格的选择 ①根据已确定的支吊载荷和位移量，查标准的表2：载荷位移系列表，按计算位移值下的支吊载荷最接近的标准载荷值确定相应的吊架编号。 ②选用恒力弹簧支吊架时，当表2载荷位移系列表中的位移值满足要求，而支吊载荷值较大，以至超出表中数值时，可选用两个相同规格的吊架并联。 ③选用恒力弹簧支吊架时，当表2载荷位移系列表中的载荷值满足要求，而位移量较大，超出表2载荷位移系列表范围时，可采用两台位移量相同，载荷相同的支吊架串联来满足要求。 6、恒定度校核恒定度：恒力弹簧在其全行程范围内的最大、最小载荷值之差与最大、最小载荷值之和的百分比，用式子表示即为： D=[(Fmax－Fmin)/(Fmax+Fmin)]X100% 式中：D―恒力弹簧的恒定度。一般情况下，D应不大于6%。 Fmax―恒力弹簧在全行程范围内出现的最大载荷值，N； Fmin―恒力弹簧在全行程范围内出现的最小载荷值，N。 7、型号规格的标注恒力弹簧支吊架规格编号选定后，在支吊架被使用的设计图样明细栏中应注明标准号、支吊架型号和位移方向、吊杆螺栓规格。例如: JB/T8130.1，吊架PHA25-150/6830S-M20。 JB/T8130.1，吊架LHB36-300/9624X-M24。在设计选用恒力弹簧支吊架时，不论吊杆螺栓的材料是35钢还时Q235，都应在型号后面标注螺纹规格。 8、选用示例 ①某炼油厂管道，计算位移值为215mm，位移向下，计算要求吊架承受32610N载荷，试选定恒力弹簧支吊架型号。 T 选=1.2X215 mm=258 mm，取选用位移量T 选为260 mm。查表2载荷位移系列表知，与32610N最相近的载荷为32536N，由此选定吊架编号NO.50。如水平空间较大，采用双吊点平式恒力弹筑吊架，吊杆材料为35钢，查表，螺纹规格为M30,则型号为：PHA50-260/32536X-M30或PHE50-260/32536X-M30。

管道支吊架设计及计算

浅谈管道门字型支吊架的设计及计算【文摘】用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。【关键词】管道布置管道跨距管架分析管架内力计算管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。：、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： L max =2.24 1W I t
