汽车油漆工艺流程及检验标准
汽车油漆工艺流程及质量标准

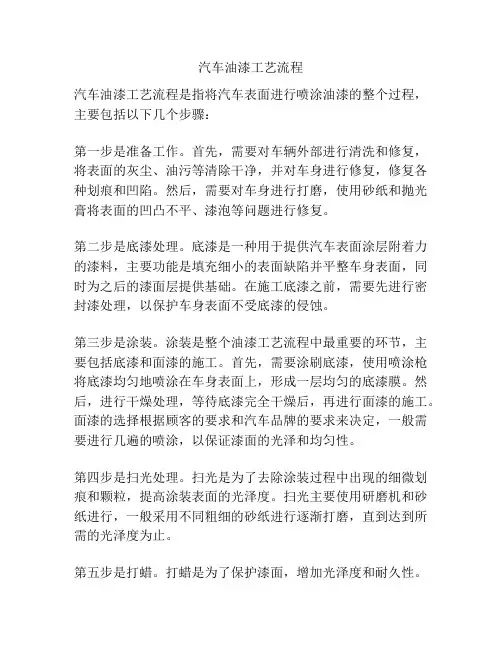

汽车油漆标准工艺流程：
1.车体作防锈及内部喷涂。
2.打磨及修饰斜边：使用P60~180#砂纸打磨车身上及需要原子灰的地方。
3.除尘、清洁：使用压力枪及除硅清洁剂清除车身上的微尘及污渍。
4.贴护：使用反贴技巧贴上遮蔽纸。
5.涂装底漆：混合4：1红底漆及施喷1~2层打磨后露出金属的位置上，然后烤干。
6.填补原子灰：混合多功能原子灰填补于车身上凹陷位置，置于摄氏20度环境30分钟。
7.打磨原子灰：使用P60~240砂纸打磨，用手感或打磨指示层检查平整度，针孔和印痕。
8.特幼原子灰：有需要时选用，填补针孔、砂纸痕等。
9.打磨：使用P280#砂纸彻底打磨车身上需喷涂中间漆的地方。
10.除尘、清洁：使用压力枪及除硅清洁剂清除车身上的灰尘及污渍。
11.贴护：贴上遮蔽纸。
12.喷涂中间漆：混合多功能中间漆2~3层，每层隔5~10分钟，然后烤干，再喷上打磨指示层。
13.打磨中间漆：使用P320~400#砂纸打磨干燥后的中间漆。
14.检查：检查打磨效果，可做微填。
15.除尘、清洁：清除车身上的灰尘和污渍。
16.贴护：对车身做贴护遮蔽。
17.除尘、清洁：先用压力枪吹出车身上的尘点，用除硅清洁剂清除车身污渍，用压力枪吹出车身缝隙的灰尘，最后以粘尘布粘除车身上的微尘。
18.面漆喷涂素色漆：喷涂2~3层，每层相隔5~10分钟，配合温度添加固化剂和稀释剂。
19.喷涂底色漆：喷涂2~3层素色漆、银粉漆或珍珠漆，每层间隔5~10分钟。
20.清漆喷涂：混合及施喷两层清漆，每层间隔5~10分钟，配合温度添加固化剂和稀释剂。
21.烤干：静置5~10分钟，进烘房烤干。
22.打蜡抛光。
23.做好各项记录，并存档保存，合格入库待发。
油漆质量检验标准
1.表面不能有明显尘点：通过近处观察油漆表面来检验。
2.不能有砂纸印和原子灰印：由远至近多角度观察。
3.不能有抛光印和抛穿现象：近看油漆面（特别是边角）有无抛穿，远看光泽有无明显变化。
4.边角位是否修补到位或漏喷。
5.面漆色漆有没有完全遮盖中涂漆或走珠现象：0.5米处观察。
6.银粉漆、珍珠漆有没有走花、起云：2米远处观察。
7.沾在拉手、玻璃、门边和装饰件等的油漆和抛光蜡是否清除干净
8.修补工件表面的光泽与原车基本一致，形成衬托效果，不能相差太远：远看，多角度观察。
9.新车光泽度测定：数显光泽计。
10.修补后漆纹，无明显“桔皮”现象。
油漆进料质量验收标准
油漆进料质量验收标准 文件制修订记录 NO 发行日期修订申请书编号制修订内容修订页次版本号1 2014-08-01 初次发行A/0 2 3 4 5 6 7 8 文件分发记录 部门分发份数发放日期接收人接收日期人资中心 工程事业一部 工程事业二部 制造事业部 财务中心 采购部 品管部 IT部 1、目的： 1.1、及时发现、控制、处置不合格原料，防止不合格原材流入生产车间，确保产品质量。 1.2、规范油漆原料检验内容、技术标准、检验方法，防止漏检、误检现象发生。
2、范围：适用于本公司所需油漆原材料（含配套固化剂、稀释剂等）进料检验和判定。 3、术语定义： 3.1 标样是指：参照物，实际上就是符合相关国家、行业现行标准要求的油漆样品，该样品的检测值将做为后续批量供货检测值判定依据。 3.2 比对检验是指：当批量供货油漆的检验结果较难判定时，采用将标样与批量油漆比对检验的方式进行检验的行为。 3.3 批检是指：每批来料必检项目，用“＊”标注。 3.4 型式检验是指：每半年度抽样检验项目，其有两种表现形式。用“▽”标注，是指由供应商每半年提供1次最近3 个月内的国家认可的第三方检测机构出具的给我司。用“◆”标注，是指由我司实验室每季度抽样检验项目。 3.5 MSDS是指：化学品安全技术说明书。供应商应在第一次供货时提供与产品相对应的有效版本的MSDS给我司（当并 MSDS有更新时应在MSDS更新后的1个月内提供最新版本给我司）。 注：第三方检测报告和化学品安全技术说明书以电子档形式给到品管部，由品管部负责保管、归口备查。 4、检测工具：目视（检测外观/有效期/包装/产品品种）、鼻子（检测气味）、电子称（称重量）、气相色谱仪（检测有害物质）等设备进行检测。 5、检验环境要求： 5.1 应在自然光条件、（室内环境需配备40W日光灯）检验环境不得阻碍检验人员视线、并避免阳光直射的条件下实施 质量检测工作。 6、质量验收标准： 6.1 通用要求： 序检验项检验频率质量要求检验方法 1 有效期＊标签上标定有效期≥1年以上的，自进料日期起实际有效期应≥6个月标 签上标定有效期≥6个月以上的。自进料日期起实际有效期应≥3个月 目视 2 包装＊包装外观100%全检，外包装完好（油漆桶变形但未损坏，整批允许≤2%）、 油漆桶破损、渗漏不接受。 目视 3 标识＊标识印刷清楚，无破损。应注明油漆型号、名称、重量、厂家、生产日期、 有效期等基本信息。 目视 4 材料型号＊必须符合申购单要求目视、申购单 5 有害物质▽◆油漆有害物质量限量应符合GB18581-2009标准要求气相色谱仪 6.2 特殊要求： 序 产品类别质量标准要求 产品名 称 产品 定位 细度▽灰份▽油漆性状/气味＊ 重量 ＊ 密度 ▽ 固体含 量▽ 固化速 度▽ 粘度▽ 1 UV辊 涂透明 底漆 高端 ≤70μ m 10点粉 开桶后，漆液清晰透 明，色泽浅，稠度适当 ±50g 1.0～ 1.3g/ ml ≥ 35%～ 40% ≤400 mj/cm2 / 中端 ≤90μ m 15～20点粉±50g /
乳胶漆施工工艺及验收标准
本文提要：面漆前,应用纸胶带将门边线,柜子边等其它与乳胶漆交界的地方保护起来,将墙上的浮灰清扫干净后方能进行。乳胶漆施工底漆一遍,面漆两遍。涂刷底漆之后,用底漆调腻子找补,打磨后方能上面漆。 乳胶漆工艺及验收标准 工艺流程: 01、旧房须把原有基层铲除干净(新房及完好的旧漆层除外)。刮灰前用2M靠尺检查原有基层,如误差超出5㎜,用滑石粉加白水泥或石膏粉找平。 02、纸面石膏板基层,用石膏粉勾缝,再贴牛皮纸或专用绷带。上石膏板的专用螺丝,须用防锈漆点补。 03、层板基层必须先刷一遍醇酸清漆,用木胶粉或原子灰勾缝,再贴牛皮纸或专用绷带,不得起泡。 04、第一遍腻子可使用1-1.5M靠尺赶刮,阴阳角必须通过弹墨线来找垂直度及平整度。后一遍腻子应在前一遍腻子完全干后方能施工。 05、第二次腻子处理墙面,应达到大面光洁、平滑,平整度用2米靠尺检查,大面应≤3㎜。 06、第三次腻子为局部找补,用200瓦灯泡或800碘钨灯侧面照光检查平整度,找补。 07、刮腻子时,尽量不要污染其它工种,保持施工过程及场地的清洁。
08、涂料施工人员高处刮灰时,应使用马凳及跳板,严禁在木作上踩踏。脚手架安全可靠,使用方便。如地面地板或地砖已施工完毕,涂料再施工时,马凳脚必须包扎保护后方能使用。 09、面漆施工前,应用纸胶带将门边线,柜子边等其它与乳胶漆交界的地方保护起来,将墙上的浮灰清扫干净后方能进行。 10、乳胶漆施工底漆一遍,面漆两遍。涂刷底漆之后,用底漆调腻子找补,打磨后方能上面漆。 11、上面漆时,应按实际情况加水搅拌均匀,加水最多不超过20%,太干容易出现刷痕,太多遮盖力不够。 12、面漆如使用刷涂应自上而下,先垂直方向后水平方向均匀刷涂,最后以垂直方向轻轻梳理刷痕。面漆涂刷,不得现明显刷痕,不得有流淌现象发生。涂装施工,应自上而下,先天花后墙壁,同一区域应连续完成。 13、涂刷过程中如需停顿,需将刷子或滚筒及时浸泡在涂料或清水中,涂刷完成后立即用清水洗净所有用具,阴干待用。 14、第二遍面漆应在上一遍面漆完全干后方能进行,至少间隔二小时以上。乳胶漆施工室温应在5摄氏度以上。同时密闭门窗,减少空气流通,涂刷完2小时后方可开窗通气。 15、乳胶漆上面漆时,其它工种不得施工,以防污染。注意成品保护(地面及相邻成品)。落在其它装饰成品上乳胶漆应清洁。 16、乳胶漆施工完后,应注意成品保护,不得挂伤,特别是有光和丝光乳胶漆更应注意,因为有光和丝光乳胶漆补刷后容易出现"花"的现象。如乳胶漆采用喷涂,必须使用专用喷涂设备,喷涂二遍,喷涂第二遍应在第一遍完成后二小时后。
喷涂车间喷漆工艺流程
喷漆车间喷漆工艺流程 一、除油 1、去除黑色金属工件在生产过程中表面的油污，用槽浸法。碱液清洗配方： 氢氧化钠4%、磷酸钠4%、磷酸三钠4%、OP-10乳化液0.3%、温度90~95℃，处理时间5~8分钟。处理后检查方法：水洗后用刷帚刷，目测油污是否去净。 2、去除有色金属工件表面的油污，用槽浸法。采用KL-13型除油除锈添加剂 处理（该添加剂为白色粉末），使用浓度：兑水比例2%，温度大于5℃（如加温处理速度加快），时间5~10分钟，槽液PH值：7。 3、塑料制品的表面除油，用槽浸法。选用KL-16型脱腊除油粉，使用浓度： 兑水比例5%，温度40~65℃，时间5~10分钟。 二、清洗（除油后用水清洗） 三、除锈 采用酸性除锈，去除钢铁表面的锈垢，用槽浸法。酸洗除锈液配方：浓度31%的工业盐酸、缓蚀剂3%，温度：常温。处理时间3~8分钟，处理后检查方法：水洗后目测是否有锈垢存在。 四、清洗（除锈后用水清洗）
五、表调 用于磷化前的表面处理，用槽浸法（表调剂为白色粉末）。配槽液时按每1~3公斤／吨的用量慢慢添加，搅拌使其溶解。表调剂的工作条件为PH值7.5~9.5，温度：常温，时间半分钟。 六、磷化 用锌系磷化液使钢铁表面磷化，用槽浸法。WF磷化剂分为：A剂——配槽剂，B剂——补加剂，C剂——促进剂。 1、槽液配制：槽内加水3／4体积，按每25~30公斤／吨的量加入A剂，然 后再添加用热水溶解的氢氧化钠（按每0.7公斤／吨的用量），最后加水至工作液面确认酸度。在即将开始磷化时，按每0.5~0.7公斤／吨的量加入C剂，搅拌均匀待用。 2、使用工艺参数：总酸度18~35点，游离酸度0.5~1.5点，促进剂2~3点， 温度35~45℃，浸磷时间5~10分钟，检查方法：水洗、干燥后目测磷化膜应呈瓦灰色、结晶细致、无斑点、以及未磷化到的部位无氧化物等固体沉积物残留于表面，磷化后水洗应彻底，清洗后应迅速干燥。 3、磷化液管理：磷化液连续使用后总酸度上升可用水稀释，总酸度下降时， 按每1.6公斤／吨补加B剂可上升1点。游离酸度上升时按每0.4公斤／吨加入氢氧化钠可降游离酸度1点，游离酸度下降可按每
喷漆质量检验标准2010
喷漆质量检验标准2010-04-03 13:26 1.0 目的 (PURPOSE): 为增强质检员对产品外观品质标准撑握，提高质检员对产品外观的检验效率和判定准确性，预防不良品流入下工序及因各种标准不清晰使不良品流入客人IQC处，特制定此外观检查通用标准． 2.0 范围 (SCOPE): 适用于本公司常用原材料、外协加工、进货品、半成品、成品(包括电镀、涂装、喷油)产品外观通用检查。 3.0 职责 (RESPONSIBILITY): 3.1 所有质检员:负责对所需检查产品以<<外观检验通用标准指引>>进行检验。 4.0 外观品质检查标准 (BUSYWORK PROCEDURE) 4.1 IQC来料检验分板料、卷料和棒料. 4.1.1 卷料和板料表面要求光洁、无明显的划痕、无压印、无裂纹、不可有擦不掉的脏污。卷料分条要均匀不可有扭曲现象。如有特别要求请参照样板比校后确认。 4.1.2 对于棒料表面要求光洁均称不能有明显的凹痕，切面不能有粗糙的杂粒、凹痕、凸起、砂眼如有特别要求请参照样板比较后确认。 4.2 电镀品表面要求 4.2.1 表面要求光洁、不可有起皮、积瘤、起泡、水纹等不良现象，电镀颜色参照色板确认(凹痕、凸起、砂眼原则上属普通外观缺陷允许最大直径≦0.5mm，凹痕、凸起、砂眼内发黑明显属严重缺陷，允许最大直径≦0.25mm，上述普通及严重缺陷必须按AQL国标抽样进行确认，超出规定范围均不可轻易放行出货；必须请示质检部主管级以上人员判定是否可
出货时才可放行）．另外要求检测镀层厚度和做盐雾试验，个别产品客户要求做上锡测试。如有特别要求请参照样板比较确认。 4.3 喷涂产品表面要求 4.3.1 表面要求不可露底材、刮伤、压痕、污渍、起皮、积瘤、发白等不良现象，喷涂颜色参照客户确认喷涂色板及喷涂首件样板确认；(凹痕、凸起、砂眼原则上属普通外观缺陷者允许最大直径≦0.5mm，凹痕、凸起、砂眼内发黑明显属严重品质不良缺陷，允许最大直径≦0.25mm，上述普通及严重缺陷必须按AQL国标抽样方案进行确认，超出规定范围均不可轻易放行出货；必须请示质检部主管级以上人员判定是否可出货才可放行）．另外需检油漆厚度和表面附着力；个别产品客户要求检韧性测试和耐高温测试。如有特别要求请参照样板比较确认。 4.4 冲压产品表面要求 4.4.1 不充许有明显的压印、碰伤、拉花、裂纹、崩缺、变形、批锋要求不超过0.05mm、字唛和花纹不许有（错、漏、偏、缺）且深度不能超差。如有特别要求请参照样板比较确认。 4.5 机加工产品表面要求 4.5.1 表面应光洁，不能有批锋、尖点、碎屑、刮花、砂眼、台阶、刀纹、压印、夹伤、。个别产品注明表面光洁度要求。如有特别要求请参照样板比较确认。 4.6 铁铸件表面要求
汽车维修喷漆施工工艺流程
汽车维修喷漆施工工艺流程 汽车油漆一般都是烘烤漆。车厂里面，车架、车壳焊接完成(有时还会进行手工修补)后，下一道工序就是上漆。一般来说，首先是底漆。将光车壳浸入糖浆般的漆槽，取出烘干底漆；然后送人无尘车间，用静电喷漆工艺喷上面漆。然后用200度左右的温度烘干。考究点的，还会再上一层清漆。一般面漆有几种：普通漆；金属漆；珠光漆。普通漆有树脂、颜料和添加剂。金属漆多了铝粉；所以完成以后看上去亮。珠光漆加入的是云母粒。云母反光有方向性，就有了色彩斑斓的效果。如果是金属漆加上清漆层，车的油漆看上去就很亮。不管什么颜色的油漆，它的颜料在阳光下都是会退色的。实际上，不光油漆，任何有颜色的东东在大太阳下都可能退色。这时，油漆里面加的添加剂如何就很重要了。比如光稳定剂、比如抗氧剂什么的。许多时候，添加剂的好坏决定了这种油漆给人的感觉如何。 1涂料调色 自然界中物体的颜色千变万化，人之所以能看见物体的颜色，是由于发光体的光线照射在物体上，光辐射在物体上，光的辐射能量作用于眼睛的结果。不发光物体的颜色只有受到光线的射时才被呈现出来，物体的颜色是由光线在物体上被反射和吸收的情况决定的。一个物体在日光下呈现绿色，是由于这个物体主要将白光中的绿色范围的波长反射出来，而光谱的其他部分则被它吸收，如果在钠光灯下观察这个物体就看不出是绿色，因为钠光的光线中没有绿光的成份可以被它反射，这里可以看出，物体的可见颜色是随光照光谱成份而变化的。一个物体如果完全反射射来的光线，那么这个物体我们看来是白色的，如果它完全吸收投射在它上面的光线，则这个物体看来是黑色的。 颜色分为非彩色和彩色，非彩色是指黑色、白色和这两者之间深浅不同的灰色，白黑系列上的非彩色的反射率代表物体的明度。反射率越高时，接近白色，越低时，接近黑色。彩色系列是指除了白黑系列以外的各种颜色。光谱不同波长在视觉上表现为各种颜色的色调，如红、橙、黄、绿、青、紫等。要确切地说清楚某一种颜色，必须考虑到颜色的三个基本属性，即色调、饱和度和明度，这三者在视觉中组成一个统一的总效果。色调是指在物体反射的光线中以哪种波长占优势来决定的，不同的波长产生不同的颜色感觉，色调是决定颜色本质的基本特征。颜色的饱和度是指一个颜色的鲜明程度。色调、明度和饱和度是颜色的三个基本属性，非彩色则只有明度的差别，而没有色调和饱和度这两个属性。 涂料的混合配色遵循一种减色法原理，其三原色是黄、青、紫，它们的互补色是兰、红、绿。所谓补色即两种色光按一定比例混合得到白色色光，红色的补色是青色，*的补色是兰色，绿色的补色是紫色。减色法混合的结果归纳如下： * = 白色 - 兰色
油漆件表面质量检验规范
1．目的： 对油漆件质量进行有效控制，确保完工的零件符合图纸的指标，满足规定的使用要求。2．适用范围： 本规范适用于表面要求油漆的零件的检验； 3．职责： 凯麦公司油漆件表面质量检验员负责检验； 4．检验要求： 按公司Q/YX40101-2002《外观质量技术条件》中规定的油漆件要求分为1级、2级和3级进行检验。客户有特殊要求的按客户要求检验。 4．1 1级要求； 4．1．1烘烤形光漆表面； a. 漆膜表面应颜色均匀、光泽一致、平整、纹理清晰、符合样板、样品要求。 b．在100mmX100mm范围内允许有1~2个直径不大于0.1mm的疵病，其间距大于80mm。 c.非主要面允许有微细隐暗的桔纹，局部轻微的厚薄不均，微小流边线、隐暗的流边痕 迹，不太顺丝而细暗的砂纹印。 4．1．2烘烤形桔形漆表面。 a. 漆膜颜色、光泽、纹理须与样板、样品相符。 b.在100mmX100mm范围内允许有1~3个直径不大于0.2mm疵病。 c.桔形点允许有不太明显的大小结合。 d.非主要表面允许不太明显的纹理不清和桔形不均。 4．2 2级要求： 4．2．1烘烤型光漆表面； a.漆膜颜色、光泽、纹理必须符合样板、样品。 b. 在100mmX100mm范围内允许有1~3个直径不大于0.2mm疵病，其间距大于 80mm。 b.非主要表面允许有不太明显的隐暗桔纹，局部厚薄不匀，小流边线和微乱细砂纹印。
4．2．2 烘烤形桔形漆表面 a.漆膜颜色、光泽、纹理必须符合样板、样品。 b.在100mmX100mm范围内允许有1~3个直径不大于0.3mm疵病，其间距大于 80mm疵病。 c. 桔形点允许有不大明显的不均，大小结合。 4．3 3级要求： 4．3．1 烘烤形光漆和烘烤型桔形漆表面； a. 漆面各处必须喷到，厚薄一致。 b.喷漆面无明显液挂，无损伤性缺陷或碎裂。 4．4 油漆件检验时必须以图纸或样品为基准，对非漆面及保护面和油漆件上的孔、槽等必须清理干净，保护漆去掉后的表面必须用清洗剂擦干净，不允许有保护漆残留渍。4．5 平台油漆件用刀口尺和塞尺进行检验，刀口尺测量平面时不应有蹋边和不规则形状，中凹部份≤0.10mm。客户有特殊要求的按客户要求检验。 4．6 漆膜的附着力检验应合格。 4．7 漆膜的表面硬度检验应合格。 4．8 漆膜的耐溶剂实验应合格。 4．9 油漆零件的分级原则： 4．9．1 平台工作面属于1级要求检验。 4．9．2 内置零件喷漆按3级要求检验。 4．9．3 其余按2级要求检验（有特殊要求除外）。 5．工作程序： 5．1 检验条件： 喷漆件外观质量的检验应该在由两盏40W（最小）荧光灯或等效照明物照明下，并在45o角从检查人员后面射向被检表面，被检物应放置在中性背景前。 5．2 1级要求检验方法： 满足5.1条要求，在大约250 mm处（但不得超过300 mm）按4.1条和4.4、4.5条要求目视检验。
油漆表面质量检验规范
喷涂产品检验标准 1范围 本标准规定了喷涂产品表面质量要求、降级接收标准和检验方法。 本标准适用于喷涂产品表面质量的检验。 2要求 3检验方法 3.1喷涂层表面外观检验 3.1.1目力测试，目测距离为45±5cm，视力达 1.2以上，目测距离为45±5cm，在 220V50HZ40W的日光灯下。 3.1.2双手带作业手套握持喷涂件，先东西方向水平放置目测产品，再上下旋转一定的角度目测，逐步检查每一面；产品在一个方向目测完后，将喷涂件以铅垂方向为轴，旋转90度，水平放置目测，再上下旋转一定的角度目测，逐步检查产品的每一面。 3.2喷涂层结合力试验 3.2.1试验仪器 3.2.1.1百格刀 6个切割刃的多刃切割刀具，刀刃间隔为1mm。 3.2.1.2软毛刷 3.2.1.3 3M胶带 采用的胶带宽度为15mm左右。
3.2.1.4 目视放大镜 手把式的，放大倍数为2倍到3倍。 3.2.2操作方法 3.2.2.1用刀口宽约10mm-12mm的百格刀横向与纵向,在测试样本表面划10×10(100个) 的正方形小网格，以1mm为间隔，每一条划线应深及基材。 3.2.2.2 用软毛刷向格阵图形的两对角线轻轻地向后5次，向前5次的刷测试样本表面。 3.2.2.3 用3M胶带或等同效力的胶纸牢牢粘住被测试的小网格，并用橡皮擦用力擦拭胶带以加大胶带与被测区域的接触面积及力度。 3.2.2.4 用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，用放大镜观察表面。 3.2.3 实验面分等级按表4 表4 实验结果分级 分级说明 发生脱落的十字交叉切割区的表面外观 0切口的边缘完全光滑，格子边缘没有任何剥落_________ 1 在切口交叉处有少许涂层脱落，但交叉切割面积受影响不能明显大于5% 2 在切口交叉处或沿切口边缘有涂层脱落，受影响的交叉切割面积明显大于5%，但不能明显大于15% 3 涂层沿切割边缘部分或全部以大碎片脱落，或在格子不同部位上部分或全部脱落，受影响的交叉切割面积明显大于15%，但不能明显大于35% 4 涂层沿切割边缘大碎片剥落，或一些方格部分或全部脱落，受影响的交叉切割面积明显大于35%，但不能明显大于65% 5剥落的程度超过4级 表4中给出了六个级别的分级，我司产品表面喷涂的质量标准要求符合2级以上标准。 3.3涂层厚度检验 3.3.1用量程为0-25mm，分度值为0.01mm千分尺测或内径千分尺测出产品表面在喷涂前后的厚度尺寸，求其厚度之差，除以2，就为喷涂层厚度。 3.3.2用专业测厚仪测量。
汽车涂装技术的现状与发展
汽车涂装技术的现状与发展 涂装材料、涂装工艺、涂装设备、涂装管理是汽车涂装的四大要素，相互之间相辅相成，促进了涂装工艺和技术的进步与发展。21世纪被称为面向环境的新世纪，环境保护倍受全球关注，并已成为人类最迫切研究的课题。汽车及其零部件的涂装是汽车制造过程中能耗最高且产生三废最多的环节之一。因此，减少涂装公害、降低涂装成本、提高涂装质量一直是涂装技术发展的主题。 新涂装材料的应用 新涂装材料的应用是涂装技术进步的先导，在不断满足涂层性能要求的前提下，始终以应用可减少公害、降低涂装成本的材料为主要发展目标。 由生物可降解性活性剂配制的脱脂剂、无镍磷化液、无亚硝酸盐磷化液、无铬钝化剂、低温脱脂剂（处理温度43℃）、性能与常规相同的低温（35℃）少渣（比常规低10%～30%）磷化液、无铅无锡阴极电泳涂料及低温固化（160℃10min）、低加热减量（4%以下）、低VOC挥发量(0.4%～0.8%)型阴极电泳涂料在欧美及日本已经推广应用多年。在北美和欧洲，可替代传统中涂的二次电泳涂料已经开始应用。 在欧洲，有些汽车公司已经在近几年新建涂装线上全部采用水性涂料，VOC 排放量已低于法规要求的35g/m2（德国TA-Luft，1995年）。从20世纪90年代开始，所有新建涂装线底漆全部采用了电泳底漆或粉末涂料，中涂采用水性涂料或高固体分材料，面漆采用水性底色加高固体分清漆。目前，粉末清漆已经开始应用于轿车的车身涂装。继粉末罩光漆工业化应用后，粉末金属底色也已经商业化。在北美，粉末中涂已经工业化应用多年，同时水性面漆底色近几年普及得非常快，高固体分中涂和面漆应用也相当普遍。欧美的紫外光（UV）固化涂料在汽车涂装中的应用技术已经接近成熟。日本也在积极开发和推广水性涂料、高固体分及超高固体分罩光漆。
喷漆工艺流程
喷漆工艺标准流程 1、检查钣金修复的平整度： 首先对要喷漆的部位进行检查是否平整，擦干净没有钣金的喷漆部份，检查是否有凹陷。 2、打磨处理需要补土的部份： 用砂轮机将钣金边缘进行处理，用砂纸将钣金周围磨出羽状边，再用砂纸打磨旧漆面，扩大补土的范围。 3、清洁涂油 打磨完成后，清洗干净打磨位置及喷漆位置。 4、中涂 尽量控制中涂底漆在较小的范围，并注意边缘位置要渐进，不要成台阶状。 5、打磨中涂 待中涂底漆干燥固化后，用砂纸打磨中涂底漆，并准备补土。 6、补土 将低凹处的汽车表面用原子灰将其补平，待干打磨。 7、研磨 根据不同的表面形状选择不同的打磨方式后将原子灰的边缘与原车旧漆平稳过渡至原车的流水线要求。 8、喷底漆或刮填眼灰 对补土处进行喷涂底漆或刮填眼灰并平整原子灰的一些小孔和涂物损坏处。 9、底漆打磨 对底漆或填眼灰进行打磨，平整后用砂纸扩大打磨范围，增强新漆面在旧漆膜上的附着力，完成打磨后便可进入喷漆前的准备。 10、吹水遮蔽 对要喷漆的范围内所有的边缘接口，用压缩空气的方式将边缝内的水吹干，对不喷漆的部位进行遮蔽。 11、涂油，涂尘 用除油剂清洁整个需要喷涂的工作，用粘尘布进行喷涂前涂尘工作。 12、喷漆面漆 喷漆面漆可分三个工序：A，单工序——单工序针对纯色漆。B，双工序——双工序针对金属漆。 C，三工序——三工序针对白珍珠，变色龙。（注：针对不同色漆~所喷涂面漆的施工工艺流程不同。） 13、打磨抛光 用水磨砂纸，打磨漆面上面的尘点及橘皮纹后用腊抛光
漆面抛光是汽车美容技术中最重要的组成部分。抛光技术水平的高低直接关系到汽车美容的最终效果。因此，抛光技术是汽车美容服务的基础。车身漆面彻底清洁后，就可根据漆面损伤的程度进行抛光处理。 一、材料选用及抛光方法 以英国特使系列产品为例，特使系列C3全能抛光剂含有研磨剂、去污剂、还原剂、光亮剂等多种成分，专为车身镜面抛光而设计，已被越来越多的欧美汽车厂指定使用。这种产品抛光速度快，可快速去除交通膜及中度划痕，不伤漆面，不留光环，节省工时，1小时可抛光、翻新一辆旧车漆面。抛光后残留物少，容易擦净，克服了其他同类产品抛光后残窖物到处飞溅，不易清除的缺点。可有效解决漆面划痕、哑光、褪色、氧化、粗糙等漆面缺陷，尤其适用于旧车漆面、划痕较深的漆面和桔皮、流挂等，若配合镜面釉使用，瞬间即可达到超亮镜面效果，是护车“三宝”中的重点用品。 抛光方法：将抛光机调整好转速，海绵轮用水充分润湿后，甩去多余水分。先取少量C3抛光剂涂于漆面(每一小块作一次处理，不可大范围涂抹)，从车顶篷开始抛光。抛光机的海绵轮应保持与漆面相切，力度适中，速度保持一定。抛光时按一定的顺序抛光，不可随意进行。用过C3抛光剂后，再换用增艳剂按以上步骤操作一次。 二、镜面釉处理 当整车漆面处理完毕后，漆面会很平滑、光亮，但有时也还会有一些极其细小的划痕和花痕或光环，为了保持漆面的光滑和光亮，则需上特使系列镜面釉。这种镜面釉以高分子釉剂等聚合物为主要原材料，不含蜡、硅及硝基合成氨，可在任何车型的漆面上做出釉质镜面效果，在汽车漆面上形成具有光滑、明亮、密封的釉质镜面保护膜，专车身时刻保持光亮如镜。同时具有防酸雨、抗氧化、防紫外线、防褪色等多项显著功能，还可抵御硬物轻度刮伤，不怕火和油污等，并具有一年以上的保持功效。 使用方法：使用时先用干净软布将抛光残留物清除干净，摇匀镜面釉，用软布或海绵将其涂在漆面上，停留60s后用手工或机器抛光。机器抛光保持转速在1000r／min以下，最后用干净软布擦去残留物。手工处理时，直线抛光、抛亮即可。 注意事项： 控制抛光机的转速，不可超过选定的速度范围； 保持抛光方向的一致性，应有一定的次序； 更换抛光剂的同时更换海绵轮，不可混用海绵轮； 严禁使用羊毛轮进行镜面釉处理。 三、漆面护理 抛光后并做过镜面釉处理的漆面，必须再上蜡层才能完成最后的保护，这样才会更加充分地达到保护汽车的目的。因为漆面长期与外界接触，受外部影响很大，紫外线、雨水、树枝、石块等均可对漆面造成伤害。为了保持汽车的整体美，必须注意随时上蜡保护，一般每2个月左右一次，根据气候等外部条件随时调整。
客车油漆相关质量检验标准
涂层的分区： 车身涂层分为A、B、C、D四区，见下图。 A区：为前围、车门、侧围搁梁与腰梁之间的区域； B区：为后围、前保险杠、腰梁与下边梁之间的区域； C区：为顶盖全部； D区：为底架与地板下面。 检验条件： 1.检验环境在接近自然光处； 2.环境照度1000～1300lx； 3.检验员视力 0.8以上，无色盲。 涂层质量见下表，其余要求应符合GB11380的规定。（宇通客车涂装检验标准）
内不应有超过 内不应有超 内，不应有
涂层外观缺陷分类：（引用GBT13052-91） 1.麻点：涂层表面出现的凹坑现象，即由水、气泡破裂而产生的泡疤。 2.颗粒：涂层表面粘附的影响漆膜光滑度的杂质颗粒现象。 3.针孔：涂层表面出现一些透底针状小孔的现象。 4.杂漆：涂层表面出现不相溶的多种色点（块）的现象。 5.桔皮状皱纹：涂层表面出现桔皮状纹的折皱现象。 6.露白：涂层表面能见到本体材料（白—指由于底漆涂装不均匀而露本体材料本色）。 7.露底：涂层表面呈现前道涂层的色泽现象。 8.流痕：涂层表面出现涂料流淌痕迹的现象。 9.划伤：涂层表面出现由外力引起的不同形状的磕碰划痕的现象。 漆膜附着力测定方法（引用GB1720-1979） 1.按《漆膜一般制备法》（GB1727）在马口铁板上（或按产品标准规定的底材）制备样板3块，待漆膜实干后，于恒温恒湿的条件下测定。测前先检查附着力测定仪的针头，如不锐利应予更换：提起半截螺帽（7），抽出试验台（6），即可换针。当发现划痕与标准回转半径不符时，应调整回转半径，其方法是松开卡针盘（3）后面的螺栓、回转半径调整螺栓（4），适当移动卡针盘后，依次紧固上述螺栓，划痕与标准圆滚线图比较，如仍不符应重新调整回转半径，直至与标准回转半径5.25毫米的圆滚线相同为调整完毕。测定时，将样板正放在试验台（6）上，拧紧固定样板调整螺栓（5）、（8）和调整螺栓（10），向后移动升降棒（2），使转针的尖端接触到漆膜，如划痕未露底板，应酌加砝码。按顺时针方向，均匀摇动摇柄（11），转速以80～100转/分为宜，圆滚线划痕标准图长为7.50.5
喷漆工艺流程
喷漆工艺流程 喷漆工艺标准流程 1．检查钣金修复的平整度： 首先对要喷漆的部位进行检查是否平整，擦干净没有钣金的喷漆部份，检查是否有凹陷。 2．打磨处理需要补土的部份： 用砂轮机将钣金边缘进行处理，用砂纸将钣金周围磨出羽状边，再用砂纸打磨旧漆面，扩大补土的范围。 3．清洁涂油 打磨完成后，清洗干净打磨位置及喷漆位置。 4，中涂 尽量控制中涂底漆在较小的范围，并注意边缘位置要渐进，不要成台阶状。 5，打磨中涂 待中涂底漆干燥固化后，用砂纸打磨中涂底漆，并准备补土。 6．补土 将低凹处的汽车表面用原子灰将其补平，待干打磨。 7．研磨 根据不同的表面形状选择不同的打磨方式后将原子灰的边缘与原车旧漆平稳过渡至原车的流水线要求。 8．喷底漆或刮填眼灰 对补土处进行喷涂底漆或刮填眼灰并平整原子灰的一些小孔和涂物损坏处。 9．底漆打磨 对底漆或填眼灰进行打磨，平整后用砂纸扩大打磨范围，增强新漆面在旧漆膜上的附着力，完成打磨后便可进入喷漆前的准备。 10．吹水遮蔽 对要喷漆的范围内所有的边缘接口，用压缩空气的方式将边缝内的水吹干，对不喷漆的部位进行遮蔽。 11．涂油，涂尘 用除油剂清洁整个需要喷涂的工作，用粘尘布进行喷涂前涂尘工作。 12．喷漆面漆 喷漆面漆可分三个工序：A，单工序——单工序针对纯色漆。B，双工序——双工序针对金属漆。C，三工序——三工序针对白珍珠，变色龙。（注：针对不同色漆~所喷涂面漆的施工工艺流程不同。） 13．打磨抛光 用水磨砂纸，打磨漆面上面的尘点及橘皮纹后用腊抛光 漆面抛光是汽车美容技术中最重要的组成部分。抛光技术水平的高低直接关系到汽车美容的最终效果。因此，抛光技术是汽车美容服务的基础。车身漆面彻底清洁后，就可根据漆面损伤的程度进行抛光处理。 一、材料选用及抛光方法 以英国特使系列产品为例，特使系列C3全能抛光剂含有研磨剂、去污剂、还原剂、光亮剂等多种成分，专为车身镜面抛光而设计，已被越来越多的欧美汽车厂指定使用。这种产品抛光速度快，可快速去除交通膜及中度划痕，不伤漆面，不留光环，节省工时，1小时可抛光、翻新一辆旧车漆面。抛光后残留物少，容易擦净，克服了其他同类产品抛光后残窖物到处飞溅，不易清除的缺点。可有效解决漆面划痕、哑光、褪色、氧化、粗糙等漆面缺陷，尤其适用于旧车漆面、划痕较深的漆面和桔皮、流挂等，若配合镜面釉使用，瞬间即可达到超亮镜面效果，是护车“三宝”中的重点用品。 抛光方法：将抛光机调整好转速，海绵轮用水充分润湿后，甩去多余水分。先取少量C3抛光剂涂于漆面(每一小块作一次处理，不可大范围涂抹)，从车顶篷开始抛光。抛光机的海绵轮应保持与漆面相切，力度适中，速度保持一定。抛光时按一定的顺序抛光，不可随意进行。用过C3抛光剂后，再换用增艳剂按以上步骤操作一次。 二、镜面釉处理 当整车漆面处理完毕后，漆面会很平滑、光亮，但有时也还会有一些极其细小的划痕和花痕或光环，为了保持漆面的光滑和光亮，则需上特使系列镜面釉。这种镜面釉以高分子釉剂等聚合物为主要原材料，不含蜡、硅及硝基合成氨，可在任何车型的漆面上做出釉质镜面效果，在汽车漆面上形成具有光滑、明亮、密封的釉质镜面保护膜，专车身时刻保持光亮如镜。同时具有防酸雨、抗氧化、防紫外线、防褪色等多项显著功能，还可抵御硬物轻度刮伤，不怕火和油污等，并具有一年以上的保持功效。 使用方法：使用时先用干净软布将抛光残留物清除干净，摇匀镜面釉，用软布或海绵将其涂在漆面上，停留60s后用手工或机器抛光。机器抛光保持转速在1000r／min以下，最后用干净软布擦去残留物。手工处理时，直线抛光、抛亮即可。注意事项： 控制抛光机的转速，不可超过选定的速度范围； 保持抛光方向的一致性，应有一定的次序； 更换抛光剂的同时更换海绵轮，不可混用海绵轮； 严禁使用羊毛轮进行镜面釉处理。 三、漆面护理 抛光后并做过镜面釉处理的漆面，必须再上蜡层才能完成最后的保护，这样才会更加充分地达到保护汽车的目的。因为
汽车漆快速修补工艺
快速补漆的工艺流程 （1）确定修补范围： 仔细查看伤损部位，如果伤损超过该部件的三分之一应采取过度修补的方法修复。过度修补就是清漆整部件喷涂，色漆从伤损处到原漆处过度，最大化的保留了原车色漆，同时也避免了色差的问题。因为三分之一的伤损经打磨、底漆、色漆、清漆及驳口就超过了该部件的三分之二，所剩部分已经很少，而失去修补的意义。 （2）确定伤损程度： 如果是浅划伤就不需要打腻子，可直接打磨直到没有痕迹就可进行下一步，如果是深度划伤或者小坑则需要打腻子，如果变形就需要做钣金处理。（原子灰使用进口快干原子灰一分钟即可干燥）。 （3）施工防护： 准备好相关的材料和工具，并对伤损部件以外的部件用胶带粘贴，尤其是边角部位更应注意，防止打磨时造成不必要的伤损。 （4）底层处理： 清洗掉伤损部位周围的泥沙，如果划伤较深就需要打腻子，打腻子时先用P240的砂纸把伤损处打磨粗糙提高腻子的附着力，根据伤损大小取适量的原子灰和固化剂均匀搅拌（比例：原子灰100:固化剂2-4可根据当时气温而定）刮灰时先挤实坑凹或伤痕然后将刮板呈45度刮平伤损部位要略高于部件表面，用碘钨灯烘烤提高干燥速度。待干燥后用P320砂纸打磨平整再用P800砂纸打磨光滑就可以了喷涂底漆了。如果是浅划伤可直接用P320砂纸（最好用无尘干磨设备以便提高速度和减少车间脏水问题）把伤损处打磨平整，伤损中心至羽状边边缘半径应在60-100MM为宜（用手米字型去摸不能有凹凸感觉），然后再用P800砂纸打磨光滑（以便提高底漆附着力和喷涂质量）。清理干净表面、缝隙间的水泽和灰尘，用遮蔽纸遮蔽好伤损部位以外半径80CM范围
就可以喷底漆了，喷涂底漆时要注意气压不要太大控制在2KPa内，湿碰湿二分之一喷涂(腻子必须干透，否则会咬漆)。底漆干燥后（可用碘钨灯哄烤以加快干燥速度）仔细检查有没有小沙眼，如果有就要用填眼灰处理，然后用1000#砂纸把底漆及要喷涂的范围打磨光滑，接口处要用P2000#砂纸仔细打磨以便接口更好的融合。（接口处应选在伤损部位旁边比较窄的地方，以能减少处理接口的时间，接口处应留在底漆边缘以外300MM处尽可能延伸打磨范围以预留足够的过度空间）。 （5）遮蔽除油： 先用风枪把部件缝隙的水泽及灰尘吹干净再用遮蔽纸把喷涂部件以外的部件仔细遮蔽好（遮蔽施工部件以外的所有部位，防止漆雾落在其它部件上带来不必要的清理工作），然后用纸巾蘸少许除油剂把喷涂部件擦拭一遍（清除表面的油渍，要大范围擦拭），再用除尘布配合气抢将喷涂部件认真擦一编就可以喷涂色漆了。 （6）喷涂色漆： 将调好的色漆稀释充分搅拌（色漆和稀释剂比例1：1 ）并过滤，喷涂时要注意控制范围，气压调在2 KPa要干喷，喷一遍要用专用除尘布擦一次（擦除表面悬浮银粉以及棱角处堆聚的银粉），先遮盖底漆逐步向外过渡（喷涂时可用碘钨灯观察是否完全遮盖），直到没有色差为止（快修必须使用单组分色漆。纯黑漆简单过渡即可）。（7）喷涂清漆： 确认色漆没有色差完全干燥后就可以喷涂清漆了，根据喷涂面积大小倒适量的亮油并加入引发剂（亮油10：引发剂1）喷涂气压2-2.5KPa，第一遍轻喷，根据温度静置1-2分钟（温度高静置时间就短温度底静置时间就长）然后再喷涂第二遍，喷涂第二遍时要压实走枪要慢二分子一重叠喷涂（走枪速度以每秒40-60CM视出漆量而定），喷完后对光检查有无漏喷的地方，尤其是边角部位，确认无误就可以进行驳口处理。（清漆不宜喷涂过厚否则会影响干燥速度和造成浪费）
【汽车涂装技术】形成性考核册作业答案
【汽车涂装技术】形成性考核册作业答案.doc 汽车涂装技术一 一、填空 1. 保护、装饰、标识 2. 涂装材料、涂装工艺、涂装管理 3. 有机挥发物、废弃物、废水 4. 双组分聚氨酸丙烯酸、醇酸、硝基 5. 一定颜色；均匀分散 6. 着色、体质、防锈 7. 化学、电化学 8. 钝态法、覆膜法、环境处理法、阴极保护法 9. 物理隔绝、化学腐蚀 10. 自然干燥、加速干燥、高温烘烤干燥 11. 光、物体、观察者 12. 色调、明度、彩度 13. 红、黄、蓝 14. 底色漆、喷涂层数 二、判断题 1.√ 3.√ 6.√ 9.√ 14.√ 15.√ 16.√ 三、选择题 四、简答题 1. 什么叫涂装涂层和涂膜有什么区别 答：涂装是指以不同的方式涂覆于经过处理的物面上，干燥固化后形成的一层牢固附着的连续薄膜的工艺。已经固化了的涂料称为涂膜，由两层以上的涂膜 组成的复合层叫涂层。 2. 汽车涂装有哪些特点汽车修补涂装有哪些特点 答；汽车涂装有4个特点：1.属于高级保护性涂装。 2.属于中高级装饰性涂装。 3.最典型的工业涂装。 4.为多层涂装。 汽车修补涂装有4个特点：1.属于恢复性涂装。 2.品种多数量少。 3.质量要求高。 4.手工操作为主。 3.简要叙述汽车涂装的基本要素，并说明它们之间的关系
4.简述涂料的组成及各组成的作用。 答：主要由成膜物质、次要成膜物质和辅助成膜物质组成。 主要成膜物质：作用是既可以单独膜又可以粘结颜料共同成膜并牢固地粘附在被涂物表面。（又可以称作粘结济或固着济。） 次要成膜物质：主要是颜料赋于涂膜一定的遮盖力和色彩并增强涂膜的韧性和厚度提高涂膜的耐磨、耐热、耐化学腐蚀等作用。 辅助成膜物质：主要是溶剂、稀释剂和添加剂，它可以有助于改善涂膜的性能。 5. 颜料分为哪几种各起什么作用 答：在涂料工业中分为着色料、体质颜料和防锈颜料三种。 着色颜料：主要是赋于涂料各种不同的颜色，提高涂料的遮盖性能，满足装饰性和其它特殊要求。 体质颜料：作用是提高颜料的体积浓度，增加涂膜的厚度和耐磨能力。 防锈颜料：具有化学活性的物质起防锈作用。 6. 分别说明色调、明度和彩度的概念。 答：明度是人们看到颜色所引起视觉上明暗程度的感觉。 色调是颜色之间的区别。 彩度是颜色在心理上的纯度感觉。 汽车涂装技术二 一、填空题 1. 吸力式喷枪、重力式喷枪、压力式喷枪；下壶枪、上壶枪；底漆枪、面漆枪、修补喷枪 2. 辅助孔、中心孔、侧孔 3. 空气压力、雾气扇形、涂料流量 4. 枪距、枪速、垂直、重叠量 5. 氧化铝、金刚砂、锆铝 6. 气动、电动；圆盘、板式；单作用打磨机、轨道式打磨机、偏心振动式、往复直线 7. 膜片式、活塞式、螺旋式 8. 利用空气压力将液体转化为小液滴；雾化 9. 室式、箱式、通过式；连续式、周期式；流式、辐射式 二、判断题 3.√ 4.√ 7.√ 9.√ 10.√ 三、选择题
油漆检测标准
任我通汽车用品有限公司 制定：品管部审核：批准： 磷化底漆 油漆测试方法： 1 退色测试： 测试标准：不透光纸板遮住测试漆面的一半，UV light (波长2800－3000A，15w)照射72小时，灯管据测试面距离25cm。 判定标准：不允许退色。 2 附着力测试： 测试标准：选择10m/m区域，百格刀划1mm2方格100个，使用3M600（20mm）附着牢固并90度迅速拉起。 判定标准：不允许10％脱落，允许5％脱落。 3 耐磨测试： 测试标准：1mm厚，1cm长棉布，加1000g力，行程30cm，摩擦500次。 判定标准：不允许退色，脱落，水泡。 4 高温测试： 测试标准：温度40+/-3oC，湿度90－95％，48小时。 判定标准：不允许退色，脱落，水泡。 5 铅笔硬度： 测试标准：选择2H硬度铅笔，加1kgf，延45o方向，行程6－7mm。 判定标准：不允许有划伤痕迹。 6 酒精测试： 测试标准：纱布沾96％酒精溶液，加500g/cm2，来回摩擦30次。 判定标准：不允许变色脱落。 7 盐雾测试： 测试标准：5％NaCl， 100%Humidity，35+/-1oC，24小时连续喷雾。 判定标准：不允许腐蚀，氧化，脱落。 8 膜厚测试： 测试标准：膜厚仪。 判定标准：湿膜 30－60um，粉底涂装 40－100um。
喷涂件的检验规范： 喷涂检验标准 1 目的 明确公司产品的表面喷涂质量标准，以使生产和检验有章可循。 2 适用范围 适用于公司所有的喷涂产品检验。 3 外观标准 等级面划分标准： A 级面：装配后经常看到的外表面，如QH-1200B1200A1200C-1200F300mm500mm1000 mm3m 缺陷种类规格值（mm）面积限度（平方毫米）检查工具 100以下 100-300 300以上 A B C A B C A B C 1 磨伤 擦伤 划伤长10，宽以下 0 2 2 0 3 3 1 4 4 游标尺 卷尺 目测 长10，宽以下 0 1 1 0 2 2 1 3 3 长15，宽以下 0 0 0 0 1 1 1 2 2 宽以上 0 0 0 0 0 0 0 1 1
汽车烤漆工艺流程
汽车烤漆工艺流程 五金件烤漆工艺流程 一、底材： 五金件烤漆的底材有： 冷轧钢板冲压件或板材 镀锌钢板冲压件或板材 镁合金冲压件或板材 铝合金冲压件或板材 不过烤漆工艺是大同小异的 二、五金烤漆流程： 前处理?.烘干?底漆涂装?烘烤?面漆涂装?烘烤?检查?包装 三、表面预处理: （1）1除油；2水洗；3除锈；4水洗；5表调；6水洗；7磷化；8水洗；9水洗；10烘干; （2）前处理的目的与重要性： 前处理的目的是为了得到良好的涂层，由于以上的冲压件在制造、加工搬运、保存期间会有油脂，氧化物锈皮，灰尘，锈及腐蚀物等在表面上，若不去除将直接影响到涂膜的性能，外观等，所以前处理在涂装工艺中占有极为重要的地位。 （3）前处理的意义： 涂装前处理与涂布、干燥为涂装工艺三大主要工序，其中涂装前处理是基础工序，它对整个涂层质量、涂层使用寿命、涂层外观等均有着重要影响 通过脱脂、除锈、磷化等工序后的工件表面清洁、均匀、无油脂 1、除油： 主要有矿物油、润滑脂、动、植物油脂，比如操作与搬运过程中用手摸等油脂使绝大多数涂料的附着力严重下降，并影响它们的干燥，也使涂层的硬度和光泽度降低。 以碱溶液除去工件上之油污，主要的碱为NaOH,NaHCO3等等混合而成；可以买到专门的脱脂粉，然后配制成水溶液；肥皂的皂化作用； 2、水洗 以清水漂洗，以免前一工序中的溶液污染到下一工序。清水必须是活的（流动的）。 3、除锈 黄锈能促进腐蚀产物在涂层下蔓延，使涂层失去屏蔽性和不透湿性。在高温高湿条件下能导致涂层和金属的早期损坏，松散的黄锈，附着力差，能与涂层一起脱落。 除锈的方法很多，如碱液法，酸液法，机械法，电解法等，常见的是碱液法。以化学溶液除去工件表面的氧化皮，锈迹等，一般是用硫酸，也有用草酸。还可辅以超声波清洗。 4、表调（中和） 表面调整的简称：以酸（或碱）溶液除去除锈工序中表面多余的碱（或酸），调整酸碱度尽 可能到中性，即PH值=7； 作用：加快磷化速度，细化磷化结晶，增加磷化的结晶点； 5、磷化 磷化是涂装前处理的中心环节，用磷酸式锰、锌、镉的正磷酸盐溶液处理金属工件，使在工件表面上形成一层不溶性磷酸盐保护膜，所形成的磷化膜系具有细微小孔的致密结构，
油漆涂装技术要求和检验规范
产品表面处理规范 -----处理方法概述FZV/QS XX.1-2008一．概述 本规范规定了产品最终表面处理的一般要求。如没有特殊说明，一般指成品最终要达到的表面处理要求。 二．表面处理方法分类 1. 对锻造阀体的闸阀、截止阀、止回阀、过滤器、旋塞阀： a. 阀体材料为奥氏体不锈钢、双相不锈钢的，阀门外表面做酸洗钝化处理； b. 阀体材料为碳钢、低合金钢和合金钢等易蚀铁素体金属的，阀门外表面采用表面磷化处理； c. 阀体材料为铜及铜合金类、铝及铝合金等有色金属和合金的，保持原有表面作为最终完工状态； 2. 对锻造阀体的球阀： a. 阀体材料为奥氏体不锈钢、双相不锈钢、各种有色金属及其合金（铜基、镍基等合金）的，保持 机加工表面作为最终完工状态； b. 阀体材料为碳钢、低合金钢和合金钢等易蚀铁素体金属的，完工表面采用油漆涂装方法； 3. 对铸造阀体阀门： a．阀体材料为奥氏体不锈钢、双相不锈钢、各种有色金属及其合金（铜基、镍基等合金）的，阀门外表面做酸洗钝化处理； b. 阀体材料为灰铸铁和球墨铸铁类的，阀门外表面采用静电喷涂环氧粉末，色标RAL5015（天蓝）； c. 其他采用外表面油漆涂装方法。 4. 其他表面涂装方法如ENP、镀锌、达克罗等方法作为特殊要求，根据需求执行，不列入本规范。 5. 参考或执行标准、规范： a. 酸洗钝化的执行和检验按照JB/T 6978《涂装前表面处理---酸洗》的规定； b. 磷化的执行和检验按照GB/T 6807《钢铁件涂装前磷化处理技术条件》的规定； c. 静电粉末喷涂参考GB/T 15607《涂装作业安全规程粉末静电喷涂工艺安全》的规定； d. 油漆涂装按照FZV/QS XX.2-2008表三的规定选取油漆及操作方法，按FZV/QS XX.2-2008进行控 制和检验。
