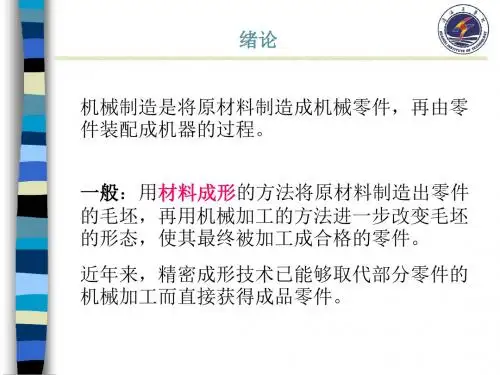

第一讲材料成型基础课件
材料成型技术基础复习重点
1.常用的力学性能判据各用什么符号表示它们的物理含义各是什么 塑性，弹性，刚度，强度，硬度，韧性 金属的结晶：即液态金属凝固时原子占据晶格的规定位置形成晶体的过程。 细化晶粒的方法：生产中常采用加入形核剂、增大过冷度、动力学法等来细化晶粒，以改善金属材料性能。 合金的晶体结构比纯金属复杂，根据组成合金的组元相互之间作用方式不同，可以形成固溶体、金属化合物和机械混合物三种结构。 固溶强化：通过溶入某种溶质元素形成固溶体而使金属的强度、硬度升高的现象。 铁碳合金的基本组织有铁素体、奥氏体、渗碳体、珠光体和莱氏体 钢的牌号和分类 影响铸铁石墨化的因素主要有化学成分和冷却速度 塑料即以高聚物为主要成分，并在加工为成品的某阶段可流动成形的材料。 热塑性塑料：即具有热塑性的材料，在塑料整个特征温度范围内，能反复加热软化和反复加热硬化，且在软化状态通过流动能反复模塑为制品。 热固性塑料：即具有热固性的塑料，加热或通过其他方法，能变成基本不溶、不熔的产物。 橡胶橡胶是可改性或已被改性为某种状态的弹性体。 复合材料：由两种或两种以上性质不同的材料复合而成的多相材料。 通常是其中某一组成物为基体，而另一组成物为增强体，用以提高强度和韧性等。 工程材料的发展趋势
据预测，21世纪初期，金属材料在工程材料中仍将占主导地位，其中钢铁仍是产量最大、覆盖面最广的工程材料，但非金属材料和复合材料的发展会更加迅速。 今后材料发展的总趋势是：以高性能和可持续发展为目标的传统材料的改造及以高度集成化、微细化和复合化为特征的新一代材料的开发。 材料的凝固理论 凝固：由液态转变为固态的过程。 结晶：结晶是指从原子不规则排列的液态转变为原子规则排列的晶体状态的过程。 粗糙界面：微观粗糙、宏观光滑； 将生长成为光滑的树枝； 大部分金属属于此类 光滑界面：微观光滑、宏观粗糙； 将生长成为有棱角的晶体； 非金属、类金属（Bi、Sb、Si）属于此类 偏析：金属凝固过程中发生化学成分不均匀的现象 宏观偏析通常指整个铸锭或铸件在大于晶粒尺度的大范围内产生的成分不均匀的现象 铸件凝固组织：宏观上指的是铸态晶粒的形态、大小、取向和分布等情况，铸件的凝固组织是由合金的成分和铸造条件决定的。 铸件的宏观组织一般包括三个晶区：表面的细晶粒区、柱状晶粒区和内部等轴晶区。 金属塑性成形指利用外力使金属材料产生塑性变形，使其改变形状、尺寸和改善性能，从而获得各种产品的加工方法。 主要应用： （1）生产各种金属型材、板材、线材等； （2）生产承受较大负荷的零件，如曲轴、连杆、各种工具等。 金属塑性成形特点
材料成型工艺基础部分复习题答案
材料成型工艺基础（第三版）部分课后习题答案 第一章 ⑵.合金流动性决定于那些因素？合金流动性不好对铸件品质有何影响？ 答：①合金的流动性是指合金本身在液态下的流动能力。决定于合金的化学成分、结晶特性、粘度、凝固温度围、浇注温度、浇注压力、金属型导热能力。 ②合金流动性不好铸件易产生浇不到、冷隔等缺陷，也是引起铸件气孔、夹渣、縮孔缺陷的间接原因。 ⑷.何谓合金的收縮？影响合金收縮的因素有哪些？ 答：①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸縮减的现象，称为收縮。 ②影响合金收縮的因素：化学成分、浇注温度、铸件结构和铸型条件。 ⑹.何谓同时凝则和定向凝则？ 答：①同时凝则：将浇道开在薄壁处，在远离浇道的厚壁处出放置冷铁，薄壁处因被高温金属液加热而凝固缓慢，厚壁出则因被冷铁激冷而凝固加快，从而达到同时凝固。 ②定向凝则：在铸件可能出现縮孔的厚大部位安放冒口，使铸件远离冒口的部位最先凝固，靠近冒口的部位后凝固，冒口本身最后凝固。 第二章 ⑴.试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。 答：石墨在灰铸铁中以片状形式存在，易引起应力集中。石墨数量越多，形态愈粗大、分布愈不均匀，对金属基体的割裂就愈严重。灰铸铁的抗拉强度低、塑性差，但有良好的吸震性、减摩性和低的缺口敏感性，且易于铸造和切削加工。石墨化不充分易产生白口，铸铁硬、脆，难以切削加工；石墨化过分，则形成粗大的石墨，铸铁的力学性能降低。 ⑵.影响铸铁中石墨化过程的主要因素是什么？相同化学成分的铸铁件的力学性能是否相同？ 答：①主要因素：化学成分和冷却速度。 ②铸铁件的化学成分相同时铸铁的壁厚不同，其组织和性能也不同。在厚壁处冷却速度较慢，铸件易获得铁素体基体和粗大的石墨片，力学性能较差；而在薄壁处，冷却速度较快，铸件易获得硬而脆的白口组织或麻口组织。 ⑸.什么是孕育铸铁？它与普通灰铸铁有何区别？如何获得孕育铸铁？ 答：①经孕育处理后的灰铸铁称为孕育铸铁。 ②孕育铸铁的强度、硬度显著提高，冷却速度对其组织和性能的影响小，因此铸件上厚大截面的性能较均匀；但铸铁塑性、韧性仍然很低。 ③原理：先熔炼出相当于白口或麻口组织的低碳、硅含量的高温铁液，然后向铁液中冲入少量细状或粉末状的孕育剂，孕育剂在铁液中形成大量弥散的石墨结晶核心，使石墨化骤然增强，从而得到细化晶粒珠光体和分布均匀的细片状石墨组织。 ⑻.为什么普通灰铸铁热处理效果没球墨铸铁好？普通灰铸铁常用热处理方法有哪些？目的是什 么？ 答：①普通灰铸铁组织中粗大的石墨片对基体的破坏作用不能依靠热处理来消除或改进；而球墨铸铁的热处理可以改善其金属基体，以获得所需的组织和性能，故球墨铸铁性能好。 ②普通灰铸铁常用的热处理方法：时效处理，目的是消除应力，防止加工后变形；软化退火，目的是消除白口、降低硬度、改善切削加工性能。 第三章 ⑴．为什么制造蜡模多采用糊状蜡料加压成形，而较少采用蜡液浇铸成形？为什么脱蜡时水温不应达到沸点？ 答：蜡模材料可用石蜡、硬脂酸等配成，在常用的蜡料中，石蜡和硬脂酸各占50%，其熔点为50℃~60℃，高熔点蜡料可加入塑料，制模时，将蜡料熔为糊状，目的除了使温度均匀外，对含填充料的蜡料还有防止沉淀的作用。
材料成形技术基础知识点总结
材料成形技术基础第一章 1-1 一、铸造的实质、特点与应用 铸造：将熔融的液体浇注到与零件的形状相适应的铸型型腔中，冷却后获得逐渐的工艺方法。 1、铸造的实质 利用了液体的流动形成。 2、铸造的特点 A适应性大（铸件重量、合金种类、零件形状都不受限制）； B成本低 C工序多，质量不稳定，废品率高 D力学性能较同样材料的锻件差。力学性能差的原因是：铸造毛胚的晶粒粗大，组织疏松，成分不均匀 3、铸造的应用 铸造毛胚主要用于受力较小，形状复杂（尤其是腔内复杂）或简单、重量较大的零件毛胚。 二、铸造工艺基础 1、铸件的凝固 （1）铸造合金的结晶结晶过程是由液态到固态晶体的转变过程。它由晶核的形成和长大两部分组成。通常情况下，铸件的结晶有如下特点： A以非均质形核为主 B以枝状晶方式生长为主。 结晶过程中，晶核数目的多少是影响晶粒度大小的重要因素，因此可通过增加晶核数目来细化晶粒。晶体生长方式决定了最终的晶体形貌，不同晶体生长方式可得到枝状晶、柱状晶、等轴晶或混合组织等。 （2）铸件的凝固方式 逐渐的凝固方式有三种类型：A逐层凝固B糊状凝固C中间凝固 2、合金的铸造性能 （1）流动性合金的流动性即为液态合金的充型能力，是合金本身的性能。它反映了液态金属的充型能力，但液态金属的充型能力除与流动性有关，还与外界条件如铸型性质、浇注条件和铸件结构等因素有关，是各种因素的综合反映。 生产上改善合金的充型能力可以从一下各方面着手： A选择靠近共晶成分的趋于逐层凝固的合金，它们的流动性好； B 提高浇注温度，延长金属流动时间； C 提高充填能力 D 设置出气冒口，减少型内气体，降低金属液流动时阻力。 （2）收缩性 A 缩孔、缩松形成与铸件的液态收缩和凝固收缩的过程中。对于逐层凝固的合金由于固液两相共存区很小甚至没有，液固界面泾渭分明，已凝固区域的收缩就能顺利得到相邻液相的补充，如果最后凝固出的金属得不到液态金属的补充，就会在该处形成一个集中的缩孔。适当控制凝固顺序，让铸件按远离冒口部分最先凝固，然后朝冒口方向凝固，最后才是冒口本身的凝固（即顺序凝固方式），就把缩孔转移到最后凝固的部位——冒口中去，而去除冒口后的铸件则是所要的致密铸件。 具有宽结晶温度范围，趋于糊状凝固的合金，由于液固两相共存区很宽甚至布满整个断
《材料成形技术基础》习题集答案
填空题 1．常用毛坯的成形方法有铸造、、粉末冶金、、、非金属材料成形和快速成形. 2.根据成形学的观点,从物质的组织方式上,可把成形方式分为、、 . 1．非金属材料包括、、、三大类. 2．常用毛坯的成形方法有、、粉末冶金、、焊接、非金属材料成形和快速成形作业2 铸造工艺基础 2-1 判断题（正确的画O，错误的画×） 1．浇注温度是影响铸造合金充型能力和铸件质量的重要因素。提高浇注温度有利于获得形状完整、轮廓清晰、薄而复杂的铸件。因此，浇注温度越高越好。（×） 2．合金收缩经历三个阶段。其中，液态收缩和凝固收缩是铸件产生缩孔、缩松的基本原因，而固态收缩是铸件产生内应力、变形和裂纹的主要原因。（O） 3．结晶温度范围的大小对合金结晶过程有重要影响。铸造生产都希望采用结晶温度范围小的合金或共晶成分合金，原因是这些合金的流动性好，且易形成集中缩孔，从而可以通过设置冒口，将缩孔转移到冒口中，得到合格的铸件。（O） 4．为了防止铸件产生裂纹，在零件设计时，力求壁厚均匀；在合金成分上应严格限制钢和铸铁中的硫、磷含量；在工艺上应提高型砂及型芯砂的退让性。（O） 5．铸造合金的充型能力主要取决于合金的流动性、浇注条件和铸型性质。所以当合金的成分和铸件结构一定时；控制合金充型能力的唯一因素是浇注温度。（×） 6．铸造合金在冷却过程中产生的收缩分为液态收缩、凝固收缩和固态收缩。共晶成分合金由于在恒温下凝固，即开始凝固温度等于凝固终止温度，结晶温度范围为零。因此，共晶成分合金不产生凝固收缩，只产生液态收缩和固态收缩，具有很好的铸造性能。（×）7．气孔是气体在铸件内形成的孔洞。气孔不仅降低了铸件的力学性能，而且还降低了铸件的气密性。（O） 8．采用顺序凝固原则，可以防止铸件产生缩孔缺陷，但它也增加了造型的复杂程度，并耗费许多合金液体，同时增大了铸件产生变形、裂纹的倾向。（O） 2-2 选择题 1．为了防止铸件产生浇不足、冷隔等缺陷，可以采用的措施有（D）。 A．减弱铸型的冷却能力； B．增加铸型的直浇口高度； C．提高合金的浇注温度； D．A、B和C； E．A和C。 2．顺序凝固和同时凝固均有各自的优缺点。为保证铸件质量，通常顺序凝固适合于（D），而同时凝固适合于（B）。 A．吸气倾向大的铸造合金； B．产生变形和裂纹倾向大的铸造合金； C．流动性差的铸造合金； D．产生缩孔倾向大的铸造合金。 3．铸造应力过大将导致铸件产生变形或裂纹。消除铸件中残余应力的方法是（D）；消除铸件中机械应力的方法是（C）。 A．采用同时凝固原则； B．提高型、芯砂的退让性； C．及时落砂； D．去应力退火。 4．合金的铸造性能主要是指合金的（B）、（C）和（G）。 A．充型能力；B．流动性；C．收缩；D．缩孔倾向；E．铸造应力；F．裂纹；G.偏析；H.气孔。
《材料成型基本原理》刘全坤版 第一章答案
第一章习题 1 . 液体与固体及气体比较各有哪些异同点？哪些现象说明金属的熔化并不是原子间结合力的全部 破坏？ 答：（1）液体与固体及气体比较的异同点可用下表说明 相同点 不同点 液体 具有流动性，不能承受切应力；远程无序，近程有序 固体 具有自由表面；可 压缩性很低 不具有流动性，可承受切应力；远程有序 液体 远程无序，近程有序；有自由表面；可压缩性很低 气体 完全占据容器空间 并取得容器内腔形 状；具有流动性 完全无序；无自由表面；具有很高的压缩性 （2）金属的熔化不是并不是原子间结合力的全部破坏可从以下二个方面说明： ① 物质熔化时体积变化、熵变及焓变一般都不大。金属熔化时典型的体积变化V Δm /V 为3%~5%左右，表明液体的原子间距接近于固体，在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。 ② 金属熔化潜热H Δm 约为气化潜热ΔH b 的1/15~1/30，表明熔化时其内部原子结合键只有部分被破坏。 由此可见，金属的熔化并不是原子间结合键的全部破坏，液体金属内原子的局域分布仍具有一 定的规律性。 2 . 如何理解偶分布函数g(r) 的物理意义？液体的配位数N 1 、平均原子间距r 1各表示什么？ 答：分布函数g(r) 的物理意义：距某一参考粒子r处找到另一个粒子的几率，换言之，表示离开参 考原子(处于坐标原子r=0)距离为r的位置的数密度ρ(r)对于平均数密度ρo （=N/V ）的相对偏差。 N 1 表示参考原子周围最近邻(即第一壳层)原子数。 r 1 表示参考原子与其周围第一配位层各原子的平均原子间距，也表示某液体的平均原子间距。 3． 如何认识液态金属结构的“长程无序”和“近程有序”？试举几个实验例证说明液态金属或合 金结构的近程有序（包括拓扑短程序和化学短程序）。 答：（1）长程无序是指液体的原子分布相对于周期有序的晶态固体是不规则的，液体结构宏观上不 具备平移、对称性。 近程有序是指相对于完全无序的气体，液体中存在着许多不停“游荡”着的局域有序的原子集 团 （2）说明液态金属或合金结构的近程有序的实验例证 ① 偶分布函数的特征 对于气体，由于其粒子（分子或原子）的统计分布的均匀性，其偶分布函数g(r)在任何位置均 相等，呈一条直线g(r)=1。晶态固体因原子以特定方式周期排列，其g(r)以相应的规律呈分立的若干尖锐峰。而液体的g(r)出现若干渐衰的钝化峰直至几个原子间距后趋于直线g(r)=1，表明液体存在短程有序的局域范围，其半径只有几个原子间距大小。 ② 从金属熔化过程看 物质熔化时体积变化、熵变及焓变一般都不大。金属熔化时典型的体积变化V Δm /V 为3%~5%左右，表明液体的原子间距接近于固体，在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。另一方面，金属熔化潜热H Δm 约为气化潜热ΔH b 的1/15~1/30，表明熔化时其内部原子结合键只有部分被破坏。由此可见，金属的熔化并不是原子间结合键的全部破坏，液体金属内原子的局域分布仍具有一定的规律性。可以说，在熔点（或液相线）附近，液态金属（或合金）的原子集团内短程结构类似于固体。 ③ Richter等人利用X衍射、中子及电子衍射手段，对碱金属、Au、Ag、Pb和Tl等熔体进行了十多 年的系统研究，认为液体中存在着拓扑球状密排结构以及层状结构，它们的尺寸范围约为10-6-10-7cm。 ④ Reichert 观察到液态Pb 局域结构的五重对称性及二十面体的存在，并推测二十面体存在于所有的单组元简单液体。
材料成型技术基础试题
《材料成形技术基础》考试样题答题页 （本卷共10页） 四、综合题（20分） 1、绘制图5的铸造工艺图（6分） 修 2、绘制图6的自由锻件图，并按顺序选择自由锻基本工序。（6分） 自由锻基本工序： 3、请修改图7--图10的焊接结构，并写出修改原因。 图7手弧焊钢板焊接结构（2分）图8手弧焊不同厚度钢板结构（2分） 修改原因：修改原因：
图9钢管与圆钢的电阻对焊（2分）图10管子的钎焊（2分） 修改原因：修改原因： 《材料成形技术基础》考试样题 （本卷共10页） 注：答案一律写在答题页中规定位置上，写在其它处无效。 一、判断题（16分，每空0.5分。正确的画“O”，错误的画“×”） 1．过热度相同时，结晶温度范围大的合金比结晶温度范围小的合金流动性好。这是因为在结晶时，结晶温度范围大的合金中，尚未结晶的液态合金还有一定的流动能力。 2．采用顺序凝固原则，可以防止铸件产生缩孔缺陷，但它也增加了造型的复杂程度，并耗费许多合金液体，同时增大了铸件产生变形、裂纹的倾向。 3．HT100、HT150、HT200均为普通灰口铸铁，随着牌号的提高，C、Si含量增多，以减少片状石墨的数量，增加珠光体的数量。 4．缩孔和缩松都是铸件的缺陷，在生产中消除缩孔要比消除缩松容易。 5．铸件铸造后产生弯曲变形，其原因是铸件的壁厚不均匀，铸件在整个收缩过程中，铸件各部分冷却速度不一致，收缩不一致，形成较大的热应力所至。 6．影响铸件凝固方式的主要因素是合金的化学成分和铸件的冷却速度。 7．制定铸造工艺图时，铸件的重要表面应朝下或侧立，同时加工余量应大于其它表面。8．铸造应力包括热应力和机械应力，铸造应力使铸件厚壁或心部受拉应力，薄壁或表层受压应力。铸件壁厚差越大，铸造应力也越大。 9．型芯头是型芯的一个组成部分。它不仅能使型芯定位，排气，同时还能形成铸件的内腔。10．为了防止铸钢件产生裂纹，设计零件的结构时，尽量使壁厚均匀；在合金的化学成分上要严格限制硫和磷的含量。 11．用压力铸造方法可以生产复杂的薄壁铸件，同时铸件质量也很好。要进一步提高铸件的机械性能，可以通过热处理的方法解决。 12．铸件大平面在浇注时应朝下放置，这样可以保证大平面的质量，防止夹砂等缺陷。13．自由锻的工序分为辅助工序、基本工序和修整工序，实际生产中，最常用的自由锻基本工序是镦粗、拔长、冲孔和轧制等。 14．制定铸造工艺图时，选择浇注位置的主要目的是保证铸件的质量，而选择分型面的主要目的是简化造型工艺。 15．把低碳钢加热到1200℃时进行锻造，冷却后锻件内部晶粒将沿变形最大的方向被拉长并产生碎晶。如将该锻件进行再结晶退火，便可获得细晶组织。
材料成型工艺基础习题答案
材料成型工艺基础（第三版）部分课后习题答案第一章 ⑵.合金流动性决定于那些因素？合金流动性不好对铸件品质有何影响？ 答：①合金的流动性是指合金本身在液态下的流动能力。决定于合金的化学成分、结晶特性、粘度、凝固温度范围、浇注温度、浇注压力、金属型导热能力。 ②合金流动性不好铸件易产生浇不到、冷隔等缺陷，也是引起铸件气孔、夹渣、縮孔缺陷的间接原因。 ⑷.何谓合金的收縮？影响合金收縮的因素有哪些？ 答：①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸縮减的现象，称为收縮。 ②影响合金收縮的因素：化学成分、浇注温度、铸件结构和铸型条件。 ⑹.何谓同时凝固原则和定向凝固原则？试对下图所示铸件设计浇注系统和冒口及冷铁，使其实现定向凝固。 答：①同时凝固原则：将内浇道开在薄壁处，在远离浇道的厚壁处出放置冷铁，薄壁处因被高温金属液加热而凝固缓慢，厚壁出则因被冷铁激冷而凝固加快，从而达到同时凝固。 ②定向凝固原则：在铸件可能出现縮孔的厚大部位安放冒口，使铸件远离冒口的部位最先凝固，靠近冒口的部位后凝固，冒口本身最后凝固。 第二章 ⑴ .试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。 答：石墨在灰铸铁中以片状形式存在，易引起应力集中。石墨数量越多，形态愈粗大、分布愈不均匀，对金属基体的割裂就愈严重。灰铸铁的抗拉强度低、塑性差，但有良好的吸震性、减摩性和低的缺口敏感性，且易于铸造和切削加工。石墨化不充分易产生白
口，铸铁硬、脆，难以切削加工；石墨化过分，则形成粗大的石墨，铸铁的力学性能降低。 ⑵.影响铸铁中石墨化过程的主要因素是什么？相同化学成分的铸铁件的力学性能是否 相同？ 答：①主要因素：化学成分和冷却速度。 ②铸铁件的化学成分相同时铸铁的壁厚不同，其组织和性能也不同。在厚壁处冷却速度较慢，铸件易获得铁素体基体和粗大的石墨片，力学性能较差；而在薄壁处，冷却速度较快，铸件易获得硬而脆的白口组织或麻口组织。 ⑸.什么是孕育铸铁？它与普通灰铸铁有何区别？如何获得孕育铸铁？ 答：①经孕育处理后的灰铸铁称为孕育铸铁。 ②孕育铸铁的强度、硬度显著提高，冷却速度对其组织和性能的影响小，因此铸件上厚大截面的性能较均匀；但铸铁塑性、韧性仍然很低。 ③原理：先熔炼出相当于白口或麻口组织的低碳、硅含量的高温铁液，然后向铁液中冲入少量细状或粉末状的孕育剂，孕育剂在铁液中形成大量弥散的石墨结晶核心，使石墨化骤然增强，从而得到细化晶粒珠光体和分布均匀的细片状石墨组织。 ⑻.为什么普通灰铸铁热处理效果不如球墨铸铁好？普通灰铸铁常用的热处理方法有哪 些？其目的是什么？ 答：①普通灰铸铁组织中粗大的石墨片对基体的破坏作用不能依靠热处理来消除或改进；而球墨铸铁的热处理可以改善其金属基体，以获得所需的组织和性能，故球墨铸铁性能好。 ②普通灰铸铁常用的热处理方法：时效处理，目的是消除内应力，防止加工后变形；软化退火，目的是消除白口、降低硬度、改善切削加工性能。
材料成形技术基础(问答题答案整理)
第二章铸造成形 问答题： 合金的流动性（充型能力）取决于哪些因素？提高液态金属充型能力一般采用哪些方法？答：因素及提高的方法： （1）金属的流动性：尽量采用共晶成分的合金或结晶温度范围较小的合金，提高金属液的品质； （2）铸型性质：较小铸型与金属液的温差； （3）浇注条件：合理确定浇注温度、浇注速度和充型压头，合理设置浇注系统； （4）铸件结构：改进不合理的浇注结构。 影响合金收缩的因素有哪些？ 答：金属自身的化学成分，结晶温度，金属相变，外界阻力（铸型表面的摩擦阻力、热阻力、机械阻力） 分别说出铸造应力有哪几类？ 答：（1）热应力（由于壁厚不均、冷却速度不同、收缩量不同） （2）相变应力（固态相变、比容变化） （3）机械阻碍应力 铸件成分偏析分为几类？产生的原因是什么？ 答：铸件成分偏析的分类：（1）微观偏析 晶内偏析：产生于具有结晶温度范围能形成固溶体的合金内。（因为不平衡结晶） 晶界偏析：（原因：(两个晶粒相对生长，相互接近、相遇；(晶界位置与晶粒生长方向平行。）（2）宏观偏析 正偏析（因为铸型强烈地定向散热，在进行凝固的合金内形成一个温度梯度） 逆偏析 产生偏析的原因：结晶速度大于溶质扩散的速度 铸件气孔有哪几种？ 答：侵入气孔、析出气孔、反应气孔 如何区分铸件裂纹的性质（热裂纹和冷裂纹）？ 答：热裂纹：裂缝短，缝隙宽，形状曲折，缝内呈氧化颜色 冷裂纹：裂纹细小，呈连续直线状，缝内有金属光泽或轻微氧化色。 七：什么是封闭式浇注系统？什么是开放式浇注系统？他们各组元横截面尺寸的关系如何？答：封闭式浇注系统：从浇口杯底孔到内浇道的截面逐渐减小，阻流截面在直浇道下口的浇注系统。(ΣF内<ΣF横
西南交通大学 材料成型技术基础复习纲要
第一篇 金属铸造成形工艺 一.掌握铸造定义与实质及其合金的铸造性能。 A铸造：将熔融金属浇入铸型型腔， 经冷却凝固后获得所需铸件的方法。 B铸造实质：液态成形。 C合金：两种或两种以上的金属元素、或金属与非金属元素（碳）熔和在一起，所构成具有金属特性的物质。 D合金的铸造性能：是指合金在铸造过程中获得尺寸精确、结构完整的铸件的能力，流动性和收缩性是合金的主要铸造工艺特性。 二.掌握合金的充型能力及影响合金充型能力的因素。 A合金的充型能力：液态合金充满铸型，获得轮廓清晰、形状准确的铸件的能力。 B影响合金充型能力的因素： （1）铸型填充条件 a. 铸型材料； b. 铸型温度； c. 铸型中的气体 （2）浇注条件 a. 浇注温度（T） T 越高（有界限），充型能力越好。 b. 充型压力 流动方向上所受压力越大， 充型能力越好。 （3）铸件结构
结构越复杂，充型越困难。 三.掌握合金收缩经历的三个阶段及其铸造缺陷的产生。 A合金的收缩：合金从浇注、凝固、冷却到室温，体积 和尺寸缩小的现象。 B合金收缩的三个阶段： （1）液态收缩 合金从 T浇注→ T凝固开始 间的收缩。 （2）凝固收缩 合金从 T凝固开始→T凝固终止 间的收缩。 液态收缩和凝固收缩是形成铸件缩孔和缩松缺陷的基本原因。 （3）固态收缩（易产生铸造应力、变形、裂纹等。） 合金从 T凝固终止→T室 间的收缩。 四.了解形成铸造缺陷（缩孔，缩松）的主要原因及其防止措施。 A产生缩孔和缩松的主要原因：液态收缩 和 凝固收缩 导致。 B缩孔形成原因：收缩得不到及时补充； 缩松形成原因：糊状凝固，被树枝晶体分隔区域难以实现补缩。 C缩孔与缩松的预防： （1）定向凝固，控制铸件的凝固顺序； （2）合理确定铸件的浇注工艺 五.掌握铸件产生变形和裂纹的根本原因。 铸件产生变形和裂纹的根本原因：铸造内应力（残余内应力） 六.掌握预防热应力的基本途径。 预防热应力的基本途径：缩小铸件各部分的温差，使其均匀冷却。借助于冷铁使铸件实现同时凝固。
材料成型理论基础练习1到11章
第1章 液态金属的结构与性质 1.液体原子的分布特征为 远程 无序、 近程 有序，即液态金属原子团的结构更类似于 。 2.实际液态金属内部存在 起伏、 起伏和 起伏 。 3.物质表面张力的大小与其内部质点间结合力大小成 比，界面张力的大小与界面两侧质点间结合力大小成 比。衡量界面张力大小的标志是润湿角θ的大小，润湿角θ越小，说明界面能越 。 4.界面张力的大小可以用润湿角来衡量，两种物质原子间的结合力 ，就润湿，润湿角 ；而两种物质原子间的结合力 ，就不润湿，润湿角 。 5.影响液态金属表面张力的主要因素是 ， ，和 。 6.钢液中的MnO ，当钢液的温度为1550℃时，3/0049.0m s N ?=η，3/81.97000m N g ?=液ρ，3/81.95400m N g ?=杂ρ，对于r=0.0001m 的球形杂质，其上浮速度是多少？参考答案：0.0071m/s 7.影响液态金属充型能力的因素可归纳为 合金本身性质 、 铸型性质 、 浇注方面 、 铸件结构方面 四个方面的因素。 8.影响液态金属黏度的因素有 合金成分 、 温度 、 非金属夹杂物 。 9.合金流动性：合金本身的流动能力；充型能力：液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力。 10.液态合金的流动性和充型能力有何异同？如何提高液态金属的充型能力？ 答：液态金属的流动性和充型能力都是影响成形产品质量的因素；不同点：流动性是确定条件下的充型能力，它是液态金属本身的流动能力，由液态合金的成分、温度、杂质含量决定，与外界因素无关。而充型能力首先取决于流动性，同时又与铸件结构、浇注条件及铸型等条件有关。 提高液态金属的充型能力的措施： （1）金属性质方面：①改善合金成分；②结晶潜热L 要大；③比热、密度大，导热率小;④粘度、表面张力小。 （2）铸型性质方面：①蓄热系数小；②适当提高铸型温度；③提高透气性。 （3）浇注条件方面：①提高浇注温度；②提高浇注压力。 （4）铸件结构方面：①在保证质量的前提下尽可能减小铸件厚度；②降低结构复杂程度。 11.设凝固后期枝晶间液体相互隔绝，液膜两侧晶粒的拉应力为1.5×103Mpa ，液膜厚度为1.1×10-6mm ，根据液膜理论计算产生热裂的液态金属临界表面张力σ= 0.825 N/m 。 12.表面张力：表面上平行于表面切线方向且各方向大小相等的张力。 13.粘度表达式：dy dv x =η，雷诺数：η υρνυD D R e ==
材料成形技术基础试题
材料成形技术基础复习题 一、填空题 1、熔模铸造的主要生产过程有压制蜡模，结壳，脱模，造型，焙烧和浇注。 2、焊接变形的基本形式有收缩变形、角变形、弯曲变形、波浪变形和扭曲变形等。 3、接的主要缺陷有气孔，固体夹杂，裂纹，未熔合，未焊透，形状缺陷等。 4、影响陶瓷坯料成形性因素主要有胚料的可塑性，泥浆流动性，泥浆的稳定性。 5、焊条药皮由稳弧剂、造渣剂、造气剂、脱氧剂、合金剂和粘结剂组成。 6、常用的特种铸造方法有：熔模铸造、金属型铸造、压力铸造、离心铸造、低压铸造和陶瓷型铸造等。 7、根据石墨的形态特征不同，可以将铸铁分为普通灰口铸铁、可锻铸铁和球墨铸铁等。 二、单项选择题 1.在机械性能指标中，δ是指( B )。 A.强度 B.塑性 C.韧性 D.硬度 2.与埋弧自动焊相比，手工电弧焊的优点在于( C )。 A.焊接后的变形小 B.适用的焊件厚 C.可焊的空间位置多 D.焊接热影响区小 3.A3钢常用来制造( D )。 A.弹簧 B.刀具 C.量块 D.容器 4.金属材料在结晶过程中发生共晶转变就是指( B )。 A.从一种液相结晶出一种固相 B.从一种液相结晶出两种不同的固相 C.从一种固相转变成另一种固相 D.从一种固相转变成另两种不同的固相 5.用T10钢制刀具其最终热处理为( C )。 A.球化退火 B.调质 C.淬火加低温回火 D.表面淬火 6.引起锻件晶粒粗大的主要原因之一是( A )。 A.过热 B.过烧 C.变形抗力大 D.塑性差 7.从灰口铁的牌号可看出它的( D )指标。 A.硬度 B.韧性 C.塑性 D.强度 8.“16Mn”是指( D )。 A.渗碳钢 B.调质钢 C.工具钢 D.结构钢 9.在铸造生产中，流动性较好的铸造合金( A )。 A.结晶温度范围较小 B.结晶温度范围较大 C.结晶温度较高 D.结晶温度较低 10.适合制造齿轮刀具的材料是( B )。 A.碳素工具钢 B.高速钢 C.硬质合金 D.陶瓷材料 11.在车床上加工细花轴时的主偏角应选( C )。 A.30° B.60° C.90° D.任意角度 12.用麻花钻加工孔时，钻头轴线应与被加工面( B )。 A.平行 B.垂直 C.相交45° D.成任意角度 三、名词解释 1、液态成型液态成型是指熔炼金属，制造铸型，并将熔融金属浇入铸型，凝固后获得一定形状和性能铸件的成型方法。金属的液体成型也称为铸造。 2、焊缝熔合比熔焊时，被熔化的母材金属部分在焊道金属中所占的比例，叫焊缝的熔合比。 3、自由锻造利用冲击力或压力使金属在上下砧面间各个方向自由变形，不受任何限制而获得所需形状及尺寸和一定机械性能的锻件的一种加工方法，简称自由锻 4、焊接裂纹在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏，形成新的界面所产生的缝隙称为焊接裂纹。 5、金属型铸造用重力浇注将熔融金属浇入金属铸型（即金属型）中获得铸件的方法。 四、判断题： 1、铸造的实质使液态金属在铸型中凝固成形。（√） 2、纤维组织使金属在性能上具有了方向性。（√） 3、离心铸造铸件内孔直径尺寸不准确，内表面光滑，加工余量大。（×）
材料成型技术基础知识点总结
第一章铸造 1.铸造：将液态金属在重力或外力作用下充填到型腔中，待其凝固冷却后，获得所需形状和尺寸的毛坯或零件的方法。 2.充型：溶化合金填充铸型的过程。 3.充型能力：液态合金充满型腔，形成轮廓清晰、形状和尺寸符合要求的优质铸件的能力。 4.充型能力的影响因素： 金属液本身的流动能力（合金流动性） 浇注条件：浇注温度、充型压力 铸型条件：铸型蓄热能力、铸型温度、铸型中的气体、铸件结构 流动性是熔融金属的流动能力，是液态金属固有的属性。 5.影响合金流动性的因素： （1）合金种类：与合金的熔点、导热率、合金液的粘度等物理性能有关。 （2）化学成份：纯金属和共晶成分的合金流动性最好； （3）杂质与含气量：杂质增加粘度，流动性下降；含气量少，流动性好。 6.金属的凝固方式： ①逐层凝固方式 ②体积凝固方式或称“糊状凝固方式”。 ③中间凝固方式 7.收缩：液态合金在凝固和冷却过程中，体积和尺寸减小的现象称为合金的收缩。 收缩能使铸件产生缩孔、缩松、裂纹、变形和内应力等缺陷。 8.合金的收缩可分为三个阶段：液态收缩、凝固收缩和固态收缩。 液态收缩和凝固收缩，通常以体积收缩率表示。液态收缩和凝固收缩是铸件产生缩孔、缩松缺陷的基本原因。 合金的固态收缩，通常用线收缩率来表示。固态收缩是铸件产生内应力、裂纹和变形等缺陷的主要原因。 9.影响收缩的因素 （１）化学成分：碳素钢随含碳量增加，凝固收缩增加，而固态收缩略减。 （２）浇注温度：浇注温度愈高，过热度愈大，合金的液态收缩增加。 （３）铸件结构：铸型中的铸件冷却时，因形状和尺寸不同，各部分的冷却速度不同，结果对铸件收缩产生阻碍。 （4）铸型和型芯对铸件的收缩也产生机械阻力 10.缩孔及缩松：铸件凝固结束后常常在某些部位出现孔洞，按照孔洞的大小和分布可分为缩孔和缩松。大而集中的孔洞称为缩孔，细小而分散的孔洞称为缩松。 缩孔的形成：主要出现在金属在恒温或很窄温度范围内结晶，铸件壁呈逐层凝固方式的条件下。 缩松的形成：主要出现在呈糊状凝固方式的合金中或断面较大的铸件壁中，是被树枝状晶体分隔开的液体区难以得到补缩所致。 合金的液态收缩和凝固收缩越大，浇注温度越高，铸件的壁越厚，缩孔的容积就越大。 缩松大多分布在铸件中心轴线处、热节处、冒口根部、内浇口附近或缩孔下方。
材料成型技术基础复习重点
材料成型技术基础复习重点-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
1.1 1.常用的力学性能判据各用什么符号表示它们的物理含义各是什么 塑性，弹性，刚度，强度，硬度，韧性 1.2 金属的结晶：即液态金属凝固时原子占据晶格的规定位置形成晶体的过程。 细化晶粒的方法：生产中常采用加入形核剂、增大过冷度、动力学法等来细化晶粒，以改善金属材料性能。 合金的晶体结构比纯金属复杂，根据组成合金的组元相互之间作用方式不同，可以形成固溶体、金属化合物和机械混合物三种结构。 固溶强化：通过溶入某种溶质元素形成固溶体而使金属的强度、硬度升高的现象。 1.3 铁碳合金的基本组织有铁素体、奥氏体、渗碳体、珠光体和莱氏体 1.4 钢的牌号和分类 影响铸铁石墨化的因素主要有化学成分和冷却速度 1.5 塑料即以高聚物为主要成分，并在加工为成品的某阶段可流动成形的材料。 热塑性塑料：即具有热塑性的材料，在塑料整个特征温度范围内，能反复加热软化和反复加热硬化，且在软化状态通过流动能反复模塑为制品。 热固性塑料：即具有热固性的塑料，加热或通过其他方法，能变成基本不溶、不熔的产物。 橡胶橡胶是可改性或已被改性为某种状态的弹性体。 1.6 复合材料：由两种或两种以上性质不同的材料复合而成的多相材料。 通常是其中某一组成物为基体，而另一组成物为增强体，用以提高强度和韧性等。 1.8工程材料的发展趋势
据预测，21世纪初期，金属材料在工程材料中仍将占主导地位，其中钢铁仍是产量最大、覆盖面最广的工程材料，但非金属材料和复合材料的发展会更加迅速。 今后材料发展的总趋势是：以高性能和可持续发展为目标的传统材料的改造及以高度集成化、微细化和复合化为特征的新一代材料的开发。 2.0材料的凝固理论 凝固：由液态转变为固态的过程。 结晶：结晶是指从原子不规则排列的液态转变为原子规则排列的晶体状态的过程。 粗糙界面：微观粗糙、宏观光滑； 将生长成为光滑的树枝； 大部分金属属于此类 光滑界面：微观光滑、宏观粗糙； 将生长成为有棱角的晶体； 非金属、类金属（Bi、Sb、Si）属于此类 偏析：金属凝固过程中发生化学成分不均匀的现象 宏观偏析通常指整个铸锭或铸件在大于晶粒尺度的大范围内产生的成分不均匀的现象 2.1 铸件凝固组织：宏观上指的是铸态晶粒的形态、大小、取向和分布等情况，铸件的凝固组织是由合金的成分和铸造条件决定的。 铸件的宏观组织一般包括三个晶区：表面的细晶粒区、柱状晶粒区和内部等轴晶区。
材料成型技术基础复习重点.
1.1 1.常用的力学性能判据各用什么符号表示？它们的物理含义各是什么？ 塑性，弹性，刚度，强度，硬度，韧性 1.2 金属的结晶：即液态金属凝固时原子占据晶格的规定位置形成晶体的过程。 细化晶粒的方法：生产中常采用加入形核剂、增大过冷度、动力学法等来细化晶粒，以改善金属材料性能。 合金的晶体结构比纯金属复杂，根据组成合金的组元相互之间作用方式不同，可以形成固溶体、金属化合物和机械混合物三种结构。 固溶强化：通过溶入某种溶质元素形成固溶体而使金属的强度、硬度升高的现象。1.3 铁碳合金的基本组织有铁素体、奥氏体、渗碳体、珠光体和莱氏体 1.4 钢的牌号和分类 影响铸铁石墨化的因素主要有化学成分和冷却速度 1.5 塑料即以高聚物为主要成分，并在加工为成品的某阶段可流动成形的材料。 热塑性塑料：即具有热塑性的材料，在塑料整个特征温度范围内，能反复加热软化和反复加热硬化，且在软化状态通过流动能反复模塑为制品。 热固性塑料：即具有热固性的塑料，加热或通过其他方法，能变成基本不溶、不熔的产物。 橡胶橡胶是可改性或已被改性为某种状态的弹性体。 1.6 复合材料：由两种或两种以上性质不同的材料复合而成的多相材料。 通常是其中某一组成物为基体，而另一组成物为增强体，用以提高强度和韧性等。 1.8工程材料的发展趋势 据预测，21世纪初期，金属材料在工程材料中仍将占主导地位，其中钢铁仍是产量最大、覆盖面最广的工程材料，但非金属材料和复合材料的发展会更加迅速。 今后材料发展的总趋势是：以高性能和可持续发展为目标的传统材料的改造及以高度集成化、微细化和复合化为特征的新一代材料的开发。 2.0材料的凝固理论 凝固：由液态转变为固态的过程。 结晶：结晶是指从原子不规则排列的液态转变为原子规则排列的晶体状态的过程。 粗糙界面：微观粗糙、宏观光滑； 将生长成为光滑的树枝； 大部分金属属于此类 光滑界面：微观光滑、宏观粗糙； 将生长成为有棱角的晶体； 非金属、类金属（Bi、Sb、Si）属于此类 偏析：金属凝固过程中发生化学成分不均匀的现象 宏观偏析通常指整个铸锭或铸件在大于晶粒尺度的大范围内产生的成分不均匀的现象2.1 铸件凝固组织：宏观上指的是铸态晶粒的形态、大小、取向和分布等情况，铸件的凝固
材料成型技术基础知识点总结
第一章铸造 1. 铸造：将液态金属在重力或外力作用下充填到型腔中，待其凝固冷却后，获得所需形状和尺寸的毛坯或零件的方法。 2. 充型：溶化合金填充铸型的过程。 3. 充型能力：液态合金充满型腔，形成轮廓清晰、形状和尺寸符合要求的优质铸件的能力。 4. 充型能力的影响因素： 金属液本身的流动能力(合金流动性) 浇注条件：浇注温度、充型压力 铸型条件：铸型蓄热能力、铸型温度、铸型中的气体、铸件结构 流动性是熔融金属的流动能力，是液态金属固有的属性。 5. 影响合金流动性的因素： (1 )合金种类：与合金的熔点、导热率、合金液的粘度等物理性能有关。 (2 )化学成份：纯金属和共晶成分的合金流动性最好； (3)杂质与含气量：杂质增加粘度，流动性下降；含气量少，流动性好。 6. 金属的凝固方式： ①逐层凝固方式 ②体积凝固方式或称“糊状凝固方式”。 ③中间凝固方式 7. 收缩：液态合金在凝固和冷却过程中，体积和尺寸减小的现象称为合金的收缩。 收缩能使铸件产生缩孔、缩松、裂纹、变形和内应力等缺陷。 8. 合金的收缩可分为三个阶段：液态收缩、凝固收缩和固态收缩。 液态收缩和凝固收缩，通常以体积收缩率表示。液态收缩和凝固收缩是铸件产生缩孔、缩松缺陷的基本原因。 合金的固态收缩，通常用线收缩率来表示。固态收缩是铸件产生内应力、裂纹和变形等缺陷的主要原因。 9. 影响收缩的因素 (1)化学成分：碳素钢随含碳量增加，凝固收缩增加，而固态收缩略减。？?？ (2)浇注温度：浇注温度愈高，过热度愈大，合金的液态收缩增加。??? (3)铸件结构：铸型中的铸件冷却时，因形状和尺寸不同，各部分的冷却速度不同，结果对铸件收缩产生阻碍。??? (4)铸型和型芯对铸件的收缩也产生机械阻力 10. 缩孔及缩松：铸件凝固结束后常常在某些部位岀现孔洞，按照孔洞的大小和分布可分为缩孔和缩松。大而集中的孔洞称为缩孔，细小而分散的孔洞称为缩松。 缩孔的形成：主要岀现在金属在恒温或很窄温度范围内结晶，铸件壁呈逐层凝固方式的条件下。 缩松的形成：主要岀现在呈糊状凝固方式的合金中或断面较大的铸件壁中，是被树枝状晶体分隔开的液体区难以得到补缩所致。 合金的液态收缩和凝固收缩越大，浇注温度越高，铸件的壁越厚，缩孔的容积就越大。缩松大多分布在铸件中心轴线处、热节处、冒口根部、内浇口附近或缩孔下方。 11. 缩孔、缩松的防止方法： 课件版本： 冒口、冷铁和补贴的综合运用是消除缩孔、缩松的有效措施。 (1)使缩松转化为缩孔的方法： ①尽量选择凝固区域较窄的合金，使合金倾向于逐层凝固； ②对凝固区域较宽的合金，可采用增大凝固的温度梯度办法。 (2)防止缩孔的方法 要使铸件在凝固过程中建立良好的补缩条件，可采用定向凝固原则”。 冷铁：为了实现定向凝固，在安放冒口的同时，在铸件上某些厚大部位增设的金属材料书版本： （1）按照定向凝固原则进行凝固
材料成型技术基础_模拟试题_参考答案
材料成型技术基础模拟试题 参考答案 一、填空题： 1、合金的液态收缩和凝固收缩是形成铸件缩孔和缩松的基本原因。 2、铸造车间中，常用的炼钢设备有电弧炉和感应炉。 3、按铸造应力产生的原因不同可分为热应力和机械应力。 4、铸件顺序凝固的目的是防止缩孔。 5、控制铸件凝固的原则有二个，即同时凝固和顺序凝固原则。 6、冲孔工艺中，周边为产品，冲下部分为废料。 7、板料冲裁包括冲孔和落料两种 分离工序。 8、纤维组织的出现会使材料的机械性能发 生各向异性，因此在设计制造零件 时， 应使零件所受剪应力与纤维方向垂 直，所受拉应力与纤维方向平行。 9、金属的锻造性常用塑性和变形抗力来综合衡量。 10、绘制自由锻件图的目的之一是计算坯料的质量和尺寸。 二、判断题： 1、铸型中含水分越多，越有利于改善合金的流动性。F 2、铸件在冷凝过程中产生体积和尺寸减小的现象称收缩。T 3、同一铸件中，上下部分化学成份不均的现象称为比重偏折。T 4、铸造生产中，模样形状就是零件的形状。F 5、模锻时，为了便于从模膛内取出锻件，锻件在垂直于分模面的表面应留有一定的斜度，这称为锻模斜度。T 6、板料拉深时，拉深系数m总是大于1。F 7、拔长工序中，锻造比y总是大于1。T 8、金属在室温或室温以下的塑性变形称为冷塑性变形。F 9、二氧化碳保护焊由于有CO2的作用，故适合焊有色金属和高合金钢。F 10、中碳钢的可焊性比低强度低合金钢的好。F 三、多选题： 1、合金充型能力的好坏常与下列因素有关 A, B, D, E A. 合金的成份 B. 合金的结晶特征 C. 型砂的退让性 D. 砂型的透气性 E. 铸型温度 ２、制坯模膛有A, B, D, E A. 拔长模膛 B. 滚压模膛 C. 预锻模膛 D. 成形模膛 E. 弯曲 模膛 F. 终锻模膛 ３、尺寸为φ500×2×1000的铸铁管，其生产方法是A, C A. 离心铸造 B. 卷后焊接 C. 砂型铸造 D. 锻造 四、单选题： 1、将模型沿最大截面处分开，造出的铸型 型腔一部分位于上箱，一部分位于下箱 的造型方法称 A. 挖砂造型 B. 整模造型 C. 分模造型 D. 刮板造型 2、灰口铸铁体积收缩率小的最主要原因是 由于 A. 析出石墨弥补体收缩 B. 其凝固 温度低 C. 砂型阻碍铸件收缩 D. 凝固温度区间小 ３、合金流动性与下列哪个因素无关 A. 合金的成份 B. 合金的结晶特征 C. 过热温度 D. 砂型的透气性或预
金属材料成型工艺基础重点
第一章：金属的液态成型 一、充型： 1.充型概念：液态合金填充铸型的过程，简称充型。 2.充型能力：液态合金充满铸型型腔，获得形状完整、轮廓清晰铸件的能力。 ?充型能力不足时，会产生浇不足、冷隔、夹渣、气孔等缺陷 ?影响充型能力的主要因素 ?⑴合金的流动性—液态合金本身的流动能力 a 化学成分对流动性的影响—纯金属和共晶合金的成分的流动性好 b工艺条件对流动性的影响—浇注温度、充型能力、铸型阻力 c流动性的实验 ?⑵工艺条件：a、浇注温度一般T浇越高，液态金属的充型能力越强。 b、铸型填充条件—铸型的许热应力 c、充型压力：态金属在流动方向上所受的压力越大，充型能力越强。 d、铸件复杂程度:构复杂，流动阻力大，铸型的充填就困难 e、浇注系统的的结构浇注系统的结构越复杂，流动阻力越大，充型能力越差。 f、折算折算厚度也叫当量厚度或模数，为铸件体积与表面积之比。折算厚度大，热量散失慢，充型能力就好。铸件壁厚相同时，垂直壁比水平壁更容易充填。 ——影响铸型的热交换影响动力学的条件（充型时阻力的大小），必须在保证工艺条件下金属的流动性好充型能力才好。 二、冷却 ⑴影响凝固的方式的因素：a.合金的结晶温度范围—合金的结晶温度范围愈小，凝固区 域愈窄，愈倾向于逐层凝固。金属和共晶成分的合金是在恒温下结晶的。由表层向中心逐层推进(称为逐层凝固)方式，固体层内表面比较光滑，流动阻力小，流动性好。 b.铸件的温度梯度—在合金结晶温度范围已定的前提下，凝固区域的宽窄取决与铸 件内外层之间的温度差。若铸件内外层之间的温度差由小变大，则其对应的凝固区由宽变窄。 ⑵凝固: a.逐层凝固—充型能力强，便于防止缩孔、缩松。灰铸铁和铝硅合金等倾向于逐层凝固。 b.糊状凝固—充型能力差，难以获得结晶紧实的铸件球铁倾向于糊状凝固。 c.中间凝固— ⑶收缩:a.液态收缩从浇注温度到凝固开始温度之间的收缩。由温度下降引起。 T浇—T液用体收缩率表示 b.凝固收缩从凝固开始到凝固终止温度间的收缩。由状态改变、温度下降和相 变三部分组成。 T液—T固用体收缩率表示 ——液态收缩与凝固收缩产生的缺陷：1)缩孔 产生部位：通常在铸件上部，或最后凝固的部分,呈倒锥形，内表面粗糙。 产生条件：铸件由表及里地逐层凝固，即纯金属或共晶成分的合金易产生缩孔。 影响因素：合金的液态收缩↑，凝固收缩↑→缩孔容积↑浇注温度↑→缩孔容积↑；铸件较厚→缩孔容积↑ 2)缩松 缩松：分散在铸件某些区域内的细小孔洞，分为宏观缩松和显微缩松两种，显微缩松分布更为广泛。
