影响水泥强度发展的主要因素

影响水泥强度检验的主要因素_百度文库.

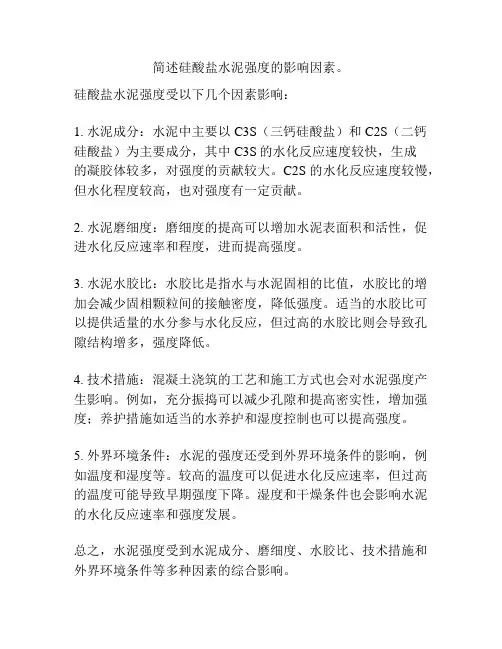

影响水泥强度检验的主要因素.. 目录一、仪器因素.. 二、试验条件因素.. 三、操作因素.. 所谓水泥强度是指水泥胶砂硬化试体所能承受外力破坏的能力。水泥强度是水泥重要的物理力学性能之一,根据受力形式的不同,水泥强度通常分为抗压、抗折、抗拉三种。强度检验的规范性和准确性直接影响到水泥产品的品质指标。..所谓水泥强度是指水泥胶砂硬化试体所能承受外力破坏的能力。水泥强度是水泥重要的物理力学性能之一,根据受力形式的不同,水泥强度通常分为抗压、抗折、抗拉三种。强度检验的规范性和准确性直接影响到水泥产品的品质指标。、仪器设备的影响..计量器具的影响..GB/17671—1999规定,称量天平的精度为±1g,加水器精度±1ml,如检验用天平和加水器的精度不够,会使水泥用量和加水量不准确,导致水泥胶砂的水灰比和灰砂比误差较大,必然影响水泥强度检验结果,试验表明,加水量波动1%,抗压强度相应波动2%左右。仪器设备的影响 ..下表为加水量波动对抗压强度的影响:加水量三天抗压强度MPa 二十八天抗压强度MPa 221ml 33.2 59.6 223ml 32.7 59.4 225ml 31.1 57.4 227ml 30.8 57.4 229ml 30.2 5 一、、仪器设备的影响..行星式水泥胶砂搅拌机..JC/T681—1997规定,叶片与锅底、锅壁之间的间隙为3±1mm,也就是说必须执行“2过4不过”原则。 ISO679: 1989《水泥试验方法—强度测定》要求标准砂的粒度范围0.08~2.0 mm,间隙<

2 mm,搅拌机会挤压砂粒,使水泥抗压强度偏高;间隙>4 mm时,胶砂浆体不均匀,试体强度跳差大。、仪器设备的影响..行星式水泥胶砂搅拌机..JC/T681—1997规定,叶片与锅底、锅壁之间的间隙为3±1mm,也就是说必须执行“2过4不过”原则。ISO679:1989《水泥试验方法—强度测定》要求标准砂的粒度范围0.08~2.0 mm,间隙<2 mm,搅拌机会挤压砂粒,使水泥抗压强度偏高; 间隙>4 mm时,胶砂浆体不均匀,试体强度跳差大。二、、仪器设备的影响..GB/17671GB/17671GB/17671GB/17671———— 1999199919991999要求行星式水泥胶砂搅拌机伴随着慢速和快速旋转完成搅拌过程,搅拌叶片高速与低速时的自转和公转速度高低直接影响水泥胶砂拌和的均匀程度,所以水泥胶砂搅拌机要定期计量检定和校验。、仪器设备的影响..GB/17671GB/17671GB/17671GB/17671————1999199919991999要求行星式水泥胶砂搅拌机伴随着慢速和快速旋转完成搅拌过程,搅拌叶片高速与低速时的自转和公转速度高低直接影响水泥胶砂拌和的均匀程度,所以水泥胶砂搅拌机要定期计量检定和校验。三、、仪器设备的影响..振实台..振实台的振动部分重量是影响振幅大小的主要因素,“台盘上装上空试模后包括臂杆、模套和卡具的总质量”要求符合 JC/T682—1997规定:(20±0.5kg,振幅大小又直接影响到试体的密实程度,从而影响水泥强度检验结果。振动部分重量增加,会使振幅变小,使试体中的空气不能充分排出,致使试体不密实,导致强度检验结果偏低,反之会偏高。所以振实台必须定期计量检定和校验。..振实台的安装若不按标准要求进行,也不能正确反应水泥强度检验结果。、仪器设备的影响..振实台..振实台的振动部分重量是影响振幅大小的主要因素,“台盘上装上空试模后包括臂杆、模套和卡具的总质量”要求符合JC/T682—1997规定:(20±0.5kg,振幅大小又

金属材料屈服强度的影响因素

材料屈服强度及其影响因素 1. 屈服标准工程上常用的屈服标准有三种： (1)比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp表示，超过σp时即认为材料开始屈服。 (2)弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。国际上通常以σel表示。应力超过σel时即认为材料开始屈服。 (3)屈服强度以规定发生一定的残留变形为标准，如通常以0.2%残留变形的应力作为屈服强度，符号为σ0.2或σys。 2. 影响屈服强度的因素影响屈服强度的内在因素有：结合键、组织、结构、原子本性。如将金属的屈服强度与陶瓷、高分子材料比较可看出结合键的影响是根本性的。从组织结构的影响来看，可以有四种强化机制影响金属材料的屈服强度，这就是：(1)固溶强化； (2)形变强化； (3)沉淀强化和弥散强化； (4)晶界和亚晶强化。沉淀强化和细晶强化是工业合金中提高材料屈服强度的最常用的手段。在这几种强化机制中，前三种机制在提高材料强度的同时，也降低了塑性，只有细化晶粒和亚晶，既能提高强度又能增加塑性。影响屈服强度的外在因素有：温度、应变速率、应力状态。随着温度的降低与应变速率的增高,材料的屈服强度升高，尤其是体心立方金属对温度和应变速率特别敏感，这导致了钢的低温脆化。应力状态的影响也很重要。虽然屈服强度是反映材料的内在性能的一个本质指标，但应力状态不同，屈服强度值也不同。我们通常所说的材料的屈服强度一般是指在单向拉伸时的屈服强度。 3.屈服强度的工程意义传统的强度设计方法，对塑性材料，以屈服强度为标准，规定许用应力[σ]=σys/n，安全系数n一般取2或更大，对脆性材料，以抗拉强度为标准，规定许用应力[σ]=σb/n，安全系数n一般取6。需要注意的是，按照传统的强度设计方法，必然会导致片面追求材料的高屈服强度，但是随着材料屈服强度的提高，材料的抗脆断强度在降低，材料的脆断危险性增加了。屈服强度不仅有直接的使用意义，在工程上也是材料的某些力学行为和工艺性能的大致度量。例如材料屈服强度增高，对应力腐蚀和氢脆就敏感；材料屈服强度低，冷加工成型性能和焊接性能就好等等。因此，屈服强度是材料性能中不可缺少的重要指标。材料开始屈服以后，继续变形将产生加工硬化。 4.加工硬化指数n的实际意义加工硬化指数n反应了材料开始屈服以后，继续变形时材料的应变硬化情况，它决定了材料开始发生颈缩时的最大应力。n还决定了材料能够产生的最大均匀应变量，这一数值在冷加工成型工艺中是很重要的。对于工作中的零件，也要求材料有一定的加工硬化能力，否则，在偶然过载的情况下，会产生过量的塑性变形，甚至有局部的不均匀变形或断裂，因此材料的加工硬化能力是零件安全使用的可靠保证。形变硬化是提高材料强度的重要手段。不锈钢有很大的加工硬化指数n=0.5，因而也有很高的均匀变形量。不锈钢的屈服强度不高，但如用冷变形可以成倍地提高。高碳钢丝经过

影响水泥混凝土强度的因素

影响水泥混凝土强度的因素商品混凝土是目前世界上用途最广、用量最大的建筑材料。它在建筑工程、公路工程、桥梁和隧道工程、水利及特种结构的建设领域中发挥着不可替代的作用。任何商品混凝土结构物主要都是用于承受荷载或抵抗各种作用力，强度是商品混凝土最重要的力学性能。通常用强度来评定和控制商品混凝土的质量以及评价各种因素影响程度的指标。本文就影响水泥商品混凝土强度的因素做简单的分析。 1、水泥对商品混凝土强度的影响水泥商品混凝土中的活性成分，其强度大小直接影响着商品混凝土强度的高低。商品混凝土抗压强度与商品混凝土使用的水泥强度成正比，在配合比相同的情况下，所使用的水泥强度越高，制成的商品混凝土强度越高。水泥商品混凝土的影响取决于水泥的化学成分及细度。水泥强度主要来自于早期强度及后期强度，而且这些影响贯穿于商品混凝土中。用早期强度较高的水泥来制作商品混凝土，其强度增长较快，但在后期可能以较低的强度而告终。而无论通过改变成分、养护条件或者利用外加剂而比较缓慢地水化，都可使水泥产生较高的最终强度。水泥细度对商品混凝土强度的影响也很大。随着细度增加，水化速率增大，就导致较高的强度增长率。但应避免细磨粉的含量。因为当颗粒很细时，间隙水可引起一些高W/C区域。而水泥质量的波动对商品混凝土强度的影响,应引起注意。水泥厂生产的同一品种同一标号的水泥，不可避免地会在质量上有波动。水泥质量的波动，毫无疑问地在商品混凝土强度上反映出来。采用具有相同平均强度而离散系数小的水泥，可以降低商品混凝土的水泥用量。水泥质量波动大多是由于水泥细度和早期强度的差异引起的。而这些因素在早期的影响最大。随着时间的延长其影响就不再是最重要的了。即水泥质量波动引起的商品混凝土强度的标准离差，不随龄期

屈服强度

概览屈服强度：大于此极限的外力作用，将会是零件永久失效，没法恢复。这个压强叫做屈服强度。如低碳钢的屈服极限为207MPa，当大于此极限的外力作用之下，零件将会产生永久变形，小于这个的，零件还会恢复原来的样子。（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；（2）对于屈服现象不明显的材料，与应力-应变的直线关系的极限偏差达到规定值（通常为0.2%的原始标距）时的应力。通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。因为在应力超过材料屈服极限后产生颈缩，应变增大，使材料破坏，不能正常使用。当应力超过弹性极限后，进入屈服阶段后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。当应力达到B点后，塑性应变急剧增加，应力应变出现微小波动，这种现象称为屈服。这一阶段的最大、最小应力分别称为上屈服点和下屈服点。由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度(ReL或Rp0.2)。有些钢材(如高碳钢)无明显的屈服现象，通常以发生微量的塑性变形(0.2%)时的应力作为该钢材的屈服强度，称为条件屈服强度（yield strength）。首先解释一下材料受力变形。材料的变形分为弹性变形（外力撤销后可以恢复原来形状）和塑性变形（外力撤销后不能恢复原来形状，形状发生变化，伸长或缩短）。建筑钢材以屈服强度作为设计应力的依据。屈服强度标准建设工程上常用的屈服标准有三种：

1、比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp表示，超过σp时即认为材料开始屈服。 2、弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。国际上通常以Rel表示。应力超过Rel时即认为材料开始屈服。 3、屈服强度以规定发生一定的残留变形为标准，如通常以0.2%残留变形的应力作为屈服强度，符号为Rp0.2。影响屈服强度的因素影响屈服强度的内在因素有：结合键、组织、结构、原子本性。如将金属的屈服强度与陶瓷、高分子材料比较可看出结合键的影响是根本性的。从组织结构的影响来看，可以有四种强化机制影响金属材料的屈服强度，这就是：(1)固溶强化；(2)形变强化；(3)沉淀强化和弥散强化；(4)晶界和亚晶强化。沉淀强化和细晶强化是工业合金中提高材料屈服强度的最常用的手段。在这几种强化机制中，前三种机制在提高材料强度的同时，也降低了塑性，只有细化晶粒和亚晶，既能提高强度又能增加塑性。影响屈服强度的外在因素有：温度、应变速率、应力状态。随着温度的降低与应变速率的增高,材料的屈服强度升高，尤其是体心立方金属对温度和应变速率特别敏感，这导致了钢的低温脆化。应力状态的影响也很重要。虽然屈服强度是反映材料的内在性能的一个本质指标，但应力状态不同，屈服强度值也不同。我们通常所说的材料的屈服强度一般是指在单向拉伸时的屈服强度。屈服强度的工程意义

影响混凝土强度的主要因素

影响混凝土强度的主要因素硬化后的混凝土在未受到外力作用之前，由于水泥水化造成的化学收缩和物理收缩引起砂浆体积的变化，在粗骨料与砂浆界面上产生了分布极不均匀的拉应力，从而导致界面上形成了许多微细的裂缝。另外，还因为混凝土成型后的泌水作用，某些上升的水分为粗骨料颗粒所阻止，因而聚集于粗骨料的下缘，混凝土硬化后就成为界面裂缝。当混凝土受力时，这些预存的界面裂缝会逐渐扩大、延长并汇合连通起来，形成可见的裂缝，致使混凝土结构丧失连续性而遭到完全破坏。强度试验也证实，正常配比的混凝土破坏主要是骨料与水泥石的粘结界面发生破坏。所以，混凝土的强度主要取决于水泥石强度及其与骨料的粘结强度。而粘结强度又与水泥强度等级、水灰比及骨料的性质有密切关系，此外混凝土的强度还受施工质量、养护条件及龄期的影响。 1）水灰比水泥强度等级和水灰比是决定混凝土强度最主要的因素。也是决定性因素。水泥是混凝土中的活性组成，在水灰比不变时，水泥强度等级愈高，则硬化水泥石的强度愈大，对骨料的胶结力就愈强，配制成的混凝土强度也就愈高。如常用的塑性混凝土，其水灰比均在0．4～0．8之间。当混凝土硬化后，多余的水分就残留在混凝土中或蒸发后形成气孔或通道，大大减小了混凝土抵抗荷载的有效断面，而且可能在孔隙周围引起应力集中。因此，在水泥强度等级相同的情况下，水灰比愈小，水泥石的强度愈高，与骨料粘结力愈大，混凝土强度也愈高。但是，如果水灰比过小，拌合物过于干稠，在一定的施工振捣条件下，混凝土不能被振捣密实，出现较多的蜂窝、孔洞，将导致混凝土强度严重下降。参见图３—１。图３—１混凝土强度与水灰比的关系 a)强度与水灰比的关系 b)强度与灰水比的关系 2）骨料的影响当骨料级配良好、砂率适当时，由于组成了坚强密实的骨架，有利于混凝土强度的提高。如果混凝土骨料中有害杂质较多，品质低，级配不好时，会降低混凝土的强度。由于碎石表面粗糙有棱角，提高了骨料与水泥砂浆之间的机械啮合力和粘结力，所以在原材料、坍落度相同的条件下，用碎石拌制的混凝土比用卵石拌制的混凝土的强度要高。骨料的强度影响混凝土的强度。一般骨料强度越高，所配制的混凝土强度越高，这在低水灰比和配制高强度混凝土时，特别明显。骨料粒形以三维长度相等或相近的球形或立方体

南昌大学《材料性能学》课后答案

《工程材料力学性能》（第二版）课后答案第一章材料单向静拉伸载荷下的力学性能一、解释下列名词滞弹性：在外加载荷作用下，应变落后于应力现象。静力韧度：材料在静拉伸时单位体积材科从变形到断裂所消耗的功。弹性极限：试样加载后再卸裁，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。比例极限：应力—应变曲线上符合线性关系的最高应力。包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限(ζP) 或屈服强度(ζS)增加；反向加载时弹性极限(ζP)或屈服强度(ζS) 降低的现象。解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。晶体学平面－－解理面，一般是低指数，表面能低的晶面。解理面：在解理断裂中具有低指数，表面能低的晶体学平面。韧脆转变：材料力学性能从韧性状态转变到脆性状态的现象（冲击吸收功明显下降，断裂机理由微孔聚集型转变微穿晶断裂，断口特征由纤维状转变为结晶状）。静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。二、金属的弹性模量主要取决于什么?为什么说它是一个对结构不敏感的力学姓能? 答案：金属的弹性模量主要取决于金属键的本性和原子间的结合力，而材料的成分和组织对它的影响不大，所以说它是一个对组织不敏感的性能指标，这是弹性模量在性能上的主要特点。改变材料的成分和组织会对材料的强度(如屈服强度、抗拉强度)有显著影响，但对材料的刚度影响不大。三、什么是包辛格效应，如何解释，它有什么实际意义? 答案：包辛格效应就是指原先经过变形，然后在反向加载时弹性极限或屈服强度降低的现象。特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了。包辛格效应可以用位错理论解释。第一，在原先加载变形时，位错源在滑移

熟料的矿物组成对强度影响

熟料矿物组成对水泥强度的影响在硅酸盐水泥熟料中，四种主要矿物C3S、C2S、C3A、C4AF每一种都以单独的相存在，并在水化反应中显示各自不同的特征。因此，矿物组成及相对含量对水泥的水化速度、水化物的形态和尺寸有决定性影响，对水泥强度的形成和发展有着至关重要的作用。可以说，矿物组成是水泥早期强度、强度增长速度和后期强度高低位重要的影响因素。表1和表2是水泥熟料四种单矿物质强度的测定结果。由于试验条件的差异，各方面所测单矿物的绝对强度不一样，但就其基本规律却是一致的，即硅酸盐矿物的含量是决定水泥强度的主要因素。表1 四种主要矿物的抗压强度（一）单位：Mpa

其中C3S的早期强度最大，28天强度基本上依赖于C3S，C3S含量高，水泥的早期强度高，但以后强度增长不大。而C2S高的水泥虽然早期强度不高，但长期强度增幅大，到1年以后可以赶上甚至超过C3S高的水泥。C3S、C2S的相对含量对强度发展的影响如图2所示。表2 四种主要矿物的抗压强度（二）单位：Mpa C3A的早期强度增长很快，一般认为，C3A主要对早期强度有利，但强度绝对值不高，而后期强度增长随龄期延长逐渐减少，甚至有倒缩现象。实验表明，当水泥中C3A含量较低时，水泥强度随C3A的增多而提高，但超过某一最佳含量后，强度反而降低，同时龄期越短，C3A的最佳含量越高。C3A的含量对1d、3d 的早期强度影响最大，如果超过最佳含量，则将对后期产生不利影响。关于C4AF的强度，目前国内外有关实验证明，C4AF不仅对早期强度有利，而且有助于后期强度的发展，由表1和表2数据可知，其3d、7d、28d抗压强度远比C2S和C3A高，其一年强度甚至还能超过C3S。由此可知，C4AF也是一种

屈服强度概述

屈服强度概述屈服强度是材料开始发生明显塑性变形时的最低应力值。 1.概念解释屈服强度：是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变形的应力。对于无明显屈服的金属材料，规定以产生0.2%残余变形的应力值为其屈服极限，称为条件屈服极限或屈服强度。大于此极限的外力作用，将会使零件永久失效，无法恢复。如低碳钢的屈服极限为207MPa，当大于此极限的外力作用之下，零件将会产生永久变形，小于这个的，零件还会恢复原来的样子。（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；（2）对于屈服现象不明显的材料，和应力-应变的直线关系的极限偏差达到规定值（通常为0.2%的原始标距）时的应力。通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。因为在应力超过材料屈服极限后产生颈缩，应变增大，使材料破坏，不能正常使用。当应力超过弹性极限后，进入屈服阶段后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。当应力达到B点后，塑性应变急剧增加，应力应变出现微小波动，这种现象称为屈服。这一阶段的最大、最小应力分别称为上屈服点和下屈服点。由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度(ReL或Rp0.2)。

有些钢材(如高碳钢)无明显的屈服现象，通常以发生微量的塑性变形(0.2%)时的应力作为该钢材的屈服强度，称为条件屈服强度。首先解释一下材料受力变形。材料的变形分为弹性变形（外力撤销后可以恢复原来形状）和塑性变形（外力撤销后不能恢复原来形状，形状发生变化，伸长或缩短）。建筑钢材以屈服强度作为设计应力的依据。 2.屈服极限，常用符号δs，是材料屈服的临界应力值。（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；（2）对于屈服现象不明显的材料，和应力-应变的直线关系的极限偏差达到规定值（通常为材料发生0.2%延伸率）时的应力。通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。因为在应力超过材料屈服极限后产生塑性变形，应变增大，使材料失效，不能正常使用。当应力超过弹性极限后，进入屈服阶段后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。当应力达到B点后，塑性应变急剧增加，应力应变出现微小波动，这种现象称为屈服。这一阶段的最大、最小应力分别称为下屈服点和上屈服点。由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度(ReL或Rp0.2)。 a．屈服点yield point（σs）试样在试验过程中力不增加（保持恒定）仍能继续伸长（变形）

影响水泥强度和分析检验结果的因素

影响水泥强度检验的因素：一、试验条件对水泥强度检验结果的影响： 1、材料温度、室温、水温变化时对水泥强度的影响当材料温度、室温、养护水温均底于标准规定时，会导致水泥强度明显下降。如所有温度相差6—7℃，则强度可相差一个等级。当温度偏高，则强度也明显偏高。据有关试验表明：养护水温每提高或降低1℃，强度约相差1%--2%。 2、养护箱温度对强度的影响如养护箱温度从控制标准提高5℃左右，不同龄期的抗折抗压强度就相应偏高2%--5%。温度对于水泥的早期强度影响比对水泥后期强度的影响更大一些。 3、水泥试样存放条件对强度的影响 a．试样存放条件对水泥强度的影响较大。试验表明，如水泥在四层纸袋中存储15天后，强度会明显下降，尤其是28天抗压强度比原来下降10%左右。这说明，试样受潮后强度将明显下降。 b．试样封存条件对强度影响也很大。试验表明，常温下的水泥试样装入白铁筒封存3个月，水泥强度下降不明显，而热水泥装入白铁筒封存3个月，水泥强度会下降，抗压强度降低7%左右。采用聚氯乙烯塑料袋包装水泥试样，将使水泥强度有较大幅度的下降。试验证明，常温下将水泥装进聚氯乙烯塑料袋封存，15天无显著影响，1个月后强度降低12%左右。热水泥装入聚氯乙烯塑料袋封存，15天后抗压强度就下降10%以上。而采用食品塑料袋封存水泥试样，则对水泥强度没有影响。因此试样应保持在干燥的环境中，并采用适当措施加以封存。 4、胶砂加水量对强度的影响加水量对水泥强度影响较大。用水量增减10ml时，抗折或抗压强度均有明显变化。试验表明：加水量波动1%，则抗压强度相应变化2%左右。 5、标准砂对强度的影响二、仪器设备对水泥强度检验结果的影响 1、胶砂搅拌机：叶片与锅底、锅壁的工作间隙为3±1mm，间隙增大，锅底

探讨水泥熟料强度

探讨水泥熟料强度 1 本人从事水泥行业20年余，从土立窑的窑工开始，烧过立窑、中控窑，现在做5000t/d 的窑操，从事过车间主任、生产部部长、质量厂长，具有煅烧高级技师，工艺师证，统计研究过多家水泥厂的熟料台账对提高熟料强度有着以下的见解，现将我的看法说出来供大家探讨。先从配料开始，配料中要追求高KH、低N、低P，（需要说明的是我的观点和一般人的不同之处就在这里，一般厂家追求高KH、高N、高P，他们的理由是提高C3S 和C3A）毫无疑问，高KH的目的是追求高C3S ，降低N率目的同样是提高C3S ，虽然从理论上讲N率越高形成的C3S 越多，但这只是在相同KH的情况下，在实际煅烧中就不是理论数据，殊不知熟料的易烧性不只是以KH决定，也决定于N率也就是说，KN越高、N率越高，易烧性越差。如果提高N率一般情况下Fcao就高，只能降低KH，这样达不到提高C3S 的目的。我们可以做个计算，每提高0.1的KH要大于提高0.1的N率所得到的C3S 。根据我的经验1.8的N率在实际煅烧中熟料饱和比可以提高到0.98，FCao可以不超过2.5，但是如果2.9的N率，实际煅烧中熟料KH不能超过0.89，如果达到0.9的KH，熟料中的FCao就会超过2.5。并且我通过统计多家的熟料强度可也确定的说：KH和熟料强度特别是三天强度成正比，而N率和三天强度几乎没有规律。所以要想提高三天、28天强度必须要提高KH，想提高KH，实际生产中N率就提不高。降低P值的目的就是提高C4AF 降低C3A，这一条大家不明白的往往就是被C3A的三天强度多蒙蔽，关于C3A的叙说，水化热高，三天强度三天内全部发挥出来，但请记住一般情况后边还有一句，绝对值不高，实际上C4AF 的强度仅次于C3S ，即便是三天、28 天强度也远远高于C3A，通过我对多家的熟料台账统计证明P值和三天强度，28天强度成正比，C3A对水泥性能的负面影响也大，水化热高、强度绝对值不高、凝结时间来得快，还要石膏来调节，假凝是它、熟料强度到缩也是它，所以尽可能的降低，只要不影响煅烧产量就行。煅烧对强度的影响大家知道的不少和理论上的差距不大，我暂且不论正。 2 楼主的配料方案已显落伍! ISO检验结果表明,高硅低铁配料强度损失最小,这也是转窑和立窑的区别所在.此外,高硅水泥和易性等使用性能均优于高铁,这也是众多立窑小水泥除强度外所无法相比的! 高KH低S配料属八九十年代立窑采用复合矿化剂的配料方案,实施ISO如果继续沿用该方案则显产量低,煤耗高!而大型干法窑采用高硅中饱和比配料则是传统的转窑技术,也是实现良好煅烧的根本保证! 值得一提的是,立窑采用高硅配料并非某立窑水泥研究所的所谓新工艺技术,要实现低煤耗快烧还得老老实实地从改进生料的易烧性着手! 本人水泥工艺大学本科毕业,也操此行当20多年,是早期立窑复合矿化剂的成功生产实践者,愿与各位同仁共同探讨! 3 以下是引用CHCM888在2006-1-5 18:41:38的发言：楼主的配料方案已显落伍! ISO检验结果表明,高硅低铁配料强度损失最小,这也是转窑和立窑的区别所在.此外,高硅水泥和易性等使用性能均优于高铁,这也是众多立窑小水泥除强度外所无法相比的! 高KH低S 配料属八九十年代立窑采用复合矿化剂的配料方案,实施ISO如果继续沿用该方案则显产量低,煤耗高!而大型干法窑采用高硅中饱和比配料则是传统的转窑技术,也是实现良好煅烧的根本保证! 值得一提的是,立窑采用高硅配料并非某立窑水泥研究所的所谓新工艺技术,要实

混凝土试块抗压强度的影响因素

混凝土试块抗压强度的影响因素一、试件取样对混凝土试块抗压强度的影响 1、试件数量不足。出现该问题的原因大多为在施工之前没有将抽样方案确定下来，对于留置数量和评定统计方法没有量化、细化，导致统计上出现了误差。 2、抽样的样品没有代表性，不能将混凝土的质量真实地反映出来。这大多是由于取样人员在取样时，没有严格按照相关规范的要求实施取样。在实施中，仅是根据混凝土搅拌质量的优劣一次制作出了多组试件包含了下一个批次的试件，如此做法，不能真实地反映个批次混凝土的实际质量。 3、《普通混凝土物理力学性能试验方法标准》中的相关条例具体规定了混凝土试件的成型方法、振捣方法和养护要求，如果在施工现场对这些规范和要求有所缺失，必然导致成型后的试件存在诸多问题，这些问题也势必影响了试块抗压强度检测的准确性。二、检测过程对混凝土试块抗压强度的影响 1、在对试块实施抗压强度测试之前，没有能够按照试件的尺寸公差实施检测。大量工程实践和相关标准表明，标准的试件检测有如下要求：（1）承压面的平整度公差应￡0.0005d（其中d为试件直径）；（2）试件相邻面应该垂直，即夹角为90°，公差应0.5°；（3）对于试件各边长、直径和高的实际尺寸公差应1mm。 2、在进行试块抗压强度测试的操作中，试块放置位置的精确程

度不够，导致试块不是轴心受压。 3、没有按照加荷速度标准实施正确的操作，导致由于加荷速度过于快了生成冲击荷载。大量理论研究和工程实践经验表明，试块在受力被破坏之前，荷载增加的速度如果大于材料裂纹扩展的速度，那么测试得到的强度值与真实值相比偏高。 4、在测试时，如果试件表面有油污对测试结果有影响。理论研究和实验表明，如果试件的受压面上存有油污，那么将减小承压板与试件表面之间的摩擦力，试件将出现垂直裂纹而破坏，如此一来测试得到的混凝土强度值偏低。 5、试件浸泡养护后没有晾干对测试结果也有影响。理论研究和实验表明，试件在水中浸泡养护后，试件含水量比较大，如果不将其晾干，那么测试得到的混凝土强度值偏低。三、改善措施分析 1、试件取样上控制（1）严格做好试配、试验、设计配合比、浇筑施工、养护、取样和测强等等每一环节来科学地确定混凝土强度等级，因为在操作上任何一个环节出现疏忽或失误，都有导致降低混凝土强度的可能。（2）对于混凝土施工组织设计和质量措施方案的编制要有专人负责，精心编制，确保混凝土质量能够始终位于受控的状态。（3）在具体工程中配备的从业人员，应是具有一定文化水平和工作责任心的专职抽样人员，由其负责现场的混凝土取样和制作工作。

力学性能整理

第一章弹性比功——材料吸收弹性变形功的能力滞弹性：在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象滞弹性的影响因素（1）材料的成分、组织材料组织越不均匀，滞弹性越明显。（2）试验条件：a) 温度T↑→滞弹性速率和滞弹性应变↑ b) 切应力愈大，滞弹性越明显。消除办法：采用长期回火回火的作用是使间隙原子到位错空位和晶界去，自身变得比较稳定。金属的内耗加载时消耗于金属的变形功大于卸载时金属放出的变形功，因而有一部分变形功为金属所吸收，这部分吸收的功就称为金属的内耗。循环韧性：金属材料在交变载荷（振动）下吸收不可逆变形功的能力，称为金属的循环韧性，也叫金属的内耗，表示材料吸收不可逆变形的能力，亦称消振性。循环韧性的意义是：材料循环韧性愈高，则机件依靠材料自身的消振能力愈好。包申格（Bauschinger ）效应金属材料经过预先加载产生少量塑性变形（残余应变小于1 －4%），而后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。消除方法（1）预先经受较大的塑性变形（2）在第二次反向受力前使金属材料于回复或再结晶温度下退火金属材料常见的塑性变形方式主要为滑移和孪生屈服现象是金属材料开始产生宏观塑性变形时的标志。屈服点σs ：材料的在拉伸过程中试验力不增加（保持恒定）仍能继续伸长时的应力。 σs ＝Fs/ A0 上屈服点σsu ：试样发生屈服而试验力首次下降前的最大应力。 σsu ＝Fsu/A0 下屈服点σsl ：当不计初始瞬时效应（指在屈服过程中试验力第一次发生下降）时的屈服阶段的最小应力。 σsl ＝FsL/ A0 影响屈服强度的因素（一）影响屈服强度的内因素 1．金属本性和晶格类型（结合键、晶体结构）不同的金属其晶格类型，位错运动所受的阻力不同，故彼此的屈服强度不同，单晶的屈服强度从理论上说是使位错开始运动的临界切应力，其值与位错运动所受到的阻力（晶格阻力－－派拉力、位错运动交互作用产生的阻力）决定。派拉力：

提高混凝土强度的方法

影响混凝土强度的因素和提高措施 1混凝土原料构成及其作用混凝土是一种由水泥、砂、石骨料、水及其它外加材料按一定比例均匀拌和，经一定时间硬化而形成的人造石材。在混凝土中，砂石起骨架作用称为骨料，水泥与水形成水泥浆，水泥浆包裹在骨料表面并填充其空隙。在硬化前，水泥浆起润滑作用，赋予拌和物一定的和易性，便于施工。水泥浆硬化后，则将骨料胶结成一个坚实的整体。混凝土强度的高低，直接影响到建筑物结构安全，情况严重的将造成建筑物倒塌，严重危害到人们的生命安全。因此，在施工中对混凝上的强度应有足够的重视。 2混凝土强度等级与混凝土强度平均值及其标准差的关系混凝土强度等级是根据混凝土强度分布的平均值减去1.645倍标准差确定的，保证混凝土强度标准值具有95％的保证率，低于该标准值的概率不大于5％，充分地保证结构的安全。从这个定义推定，抽样检验的N组件的混凝土强度平均值一定不小于混凝土设计强度等级，而强度平均值的大小取决于标准差的大小。因此施工人员必须明确，不但要使混凝土强度平均值大于混凝土强度的变异性，更要使混凝土强度标准差降低到最低值。这样既保证了工程质量又降低了工程造价，是行之有效的节约措施。 3影响混凝土强度的因素普通混凝土受力破坏一般出现在骨料和水泥石的分界面上，是常见的粘结面破坏的形式。在普通混凝土中，骨料最先破坏的可能性小，因为骨料强度通常大大超过水泥石和粘结面的强度。所以混凝土的强度主要决定于水泥石强度及其与骨料表面的粘结强度。而水泥石强度及其与骨料的粘结强度又与水泥标号、水灰比、及骨料的性质有密切关系。当水泥石强度较底时，水泥石本身容易受到破坏。此外混凝土的强度还受施工质量、养护条件及龄期的影响。 3.1水灰比和水泥标号是决定混凝土强度的主要因素水泥是混凝土中的活性成分，其强度的大小直接影响着混凝土强度的高低。从混凝土强度表达式：fcu.o＝A?fce（C／W-B）可以看出，在配合比相同的条件下，所用的水泥标号越高，制成的混凝土强度越高。当水泥相同时，混凝土的强度取决于水灰比。当水泥水化时所需的结合水，一般只占水泥重量的23％左右。如果结合水较大（约占水泥重量的40~70％），混凝土硬化后，多余的水分残留在混凝土中形成气泡或蒸发后形成气孔，大大地减少了混凝土抵抗荷载的实际有效断面，可能在空隙周围产生应力集中。因此，在水泥标号相同的情况下，水灰比愈小，水泥石的强度愈高，与骨料粘结力愈大，混凝土的强度就愈高。如果加水太少，拌和物过于干硬，在一定的捣实成型条件下，无法保证浇灌质量，混凝土中将出现较多的蜂窝孔洞，混凝土强度也将下降。 3.2粗骨料的影响

胶砂强度影响因素

浅析影响水泥胶砂强度的主要因素王晓红涟水县建设工程质量检测中心江苏省223400 摘要：水泥是应用最广的重要建筑材料，其质量的优劣直接关系到混凝土及其相关制品的质量，在水泥检测的所有项目中，水泥胶砂强度是水泥在工程应用时的一项非常重要的必检项目，其检测结果的准确性直接关系到水泥在建筑施工中的正确使用以及工程结构的质量，同时也是衡量水泥强度等级的重要指标。为提高水泥强度的检验精度，真实反映受控水泥的强度，服务于工程建设，文章根据现行标准，分析了影响水泥胶砂强度检测的主要因素，并对检测中有关问题进行了探讨和研究。关键词：水泥强度试模抗折抗压试验条件试验操作影响中图分类号：TQ172文献标识码：A文章编号：前言：水泥质量检验的准确性是保证工程建设质量的重要因素之一。从江苏省建设厅对全省工程质量检测机构多次组织的水泥比对试验结果，以及日常工作中自我比对的结果来看，水泥胶砂强度的离散性较大。笔者根据近二十年的检测工作实践，理论联系实际，对影响水泥胶砂强度的主要因素进行剖析，提出了检测水泥胶砂强度应注意的几个重点方面问题。

1试验设备的影响 1.1试模的影响使用的水泥胶砂试模，其材质和制造尺寸应符合JC/T726-2005《水泥胶砂试模》要求，试模为40ｍｍ×40ｍｍ×160ｍｍ可拆卸的三联试模。试模模腔的基本尺寸是长(A)为160mm±0.8ｍｍ,宽(B)不为40mm±0.2mm,深(C)为40.1mm±0.1mm。当试模不符合标准规定时，就不能保证试体的形状和尺寸，影响水泥强度测定结果。模腔尺寸增大会使检测结果偏高，尺寸减小使结果偏低；试模必须符合重量要求，总重量要求达到6.25kg±0.25kg的标准。过轻和过重都会直接影响振实台的频率，使强度结果发生偏差。 1.2加水器的影响目前，我们很多检测部门，使用的是容量为（2251）ml的自动加水器，却很少考虑过其容量的准确性，据本人反复试验得知，加水量的大小直接影响水泥强度的检测结果。当加水量大于标准量时，强度会偏低，加水量小于标准量时，强度会偏高。据实验统计，加水量增减10ml时，抗压、抗折均有明显变化，按百分比计，加水量波动1%，则抗压强度相应变化2%左右。因此，在实际操作中加水量一定要准确，使用自动加水器时一定要进行严格标定，以免影响检测结果的准确性。 1.3养护箱的影响

水泥28天抗压强度检验结果的误差分析.

水泥28天抗压强度检验结果的误差分析摘要：本文试图运用方差理论，对水泥强度检验结果的重复性及再现性的误差进行分析，以实现对检验人员、检验仪器设备和检验环境的考核和控制。 1、引言水泥抗压强度检验值是评判水泥强度等级的主要指标，因此水泥抗压强度检验值的误差是否足够小，直接影响对水泥质量的评判。我们知道检验误差是与检验人员是否具备熟练的检验技术、是否认真仔细地进行操作以及检验过程中是否有差错等有关，这些包括制备水泥强度试件的试模、成型方法、养护方法，试压时使用的抗压夹具、加荷方法以及试验环境、养护环境、检验数值的读取方法等有关。目前许多检验机构虽然已经将上述的检验仪器设备、环境、计量设备、检验人员操作等方面纳入了质量管理体系。但如何分析和判断这些因素对检验结果造成的影响呢？现在大多检验机构仅依据现行标准GB/T17671－1999《水泥胶砂强度检验方法（ISO法）》中对检验方法的精确性的规定。即：（10.5条）检验方法的精确性通过其重复性和再现性来测量，（10.6条）对于28天抗压强度的测定，在合格试验室之间的再现性，用变异系数表示，可要求不超过6%，（11.5条）对于28天抗压强度的测定，一个合格试验室在上述条件下的重复性以变异系数表示，可要求在1%－3%之间。而这些规定过于宽泛，不容易使检验人员及时发现问题，为此笔者试图用方差理论对水泥强度检验中的误差进行分析，以便及早发现影响强度检验值的因素，及时对影响的主要因素进行控制。 2、重复试验结果的（组间）误差分析在水泥抗压强度检验中，如果没有误差的存在，则水泥抗压强度检验值应该相同。在实际检验中可以认为水泥强度检验值的波动，主要是由误差因素造成的。因此，可以假设在检验人员不变，试样质量均匀，检验仪器设备相同的情况下，水泥抗压强度的检验值应该服从正态分布，同时组与组的方差相等，且数据相互独立。根据方差理论，试件的组内（三块试件，六个抗压强度检验值）的差异是由试件制作人员和破型人员及测试仪器的测试误差引起。为了便于讨论，我们以某检测单位对某32.5级普通硅酸盐水泥的四次重复试验结果进行分析，试验使用同一试样，试验由同一检验人员，采用相同的仪器设备，养护条件相同，其28d抗压强度测试结果见表1：表1 序号28天抗压强度（MPa） 1 2 3 4 5 6 数据和平均值 1 41. 2 44.4 42.6 42.9 43.6 41.0 255.7 42.6 2 40.1 40.8 41.2 40.2 39.2 38.7 240.2 40.0 3 40.7 39.9 41.9 42.6 44.5 42. 4 252.0 42.0 4 42.2 40.4 41.1 40.6 40.6 39.8 244.7 40.8 表中共有4组试件，24个检验数据，对这24个数据分析如下： 4组数据的强度代表值的统计特征值如下：平均值：41.4MPa，标准差：s=1.17MPa，变异系数：C v=2.83% 变异系数在1－3%之间，符合GB/T17671－1999标准第11.5条重复性要求，即从标准角度而言检验的精确度满足要求，但是若从方差上分析我们会发现检验的精确度并不符合检验要求。下面我们从方差上进行分析： 24个测定值的数据和为：T＝992.6 24个测定值的平方和为：ΣΣy ij2＝41106.24 4组数据和的平方：ΣT i2/6＝41076.77 故总的偏差平方和：S T＝ΣΣy ij2－T2/24＝41106.24－992.62/24＝53.96，自由度f T＝23 组间偏差(因子)平方和：S A＝ΣT i2－T2/24＝41076.77－992.62/24＝24.49，自由度f A＝3 组内偏差(误差)平方和：S e＝S T－S A＝53.96－24.49＝29.47，自由度f e＝20

不锈钢的屈服强度及其影响因素

不锈钢的屈服强度及其影响因素 (2008-09-03 10:48:50) 转载 1. 屈服标准工程上常用的屈服标准有三种： (1)比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp 表示，超过σp时即认为材料开始屈服。 (2)弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。国际上通常以σel表示。应力超过σel时即认为材料开始屈服。 (3)屈服强度以规定发生一定的残留变形为标准，如通常以0.2%残留变形的应力作为屈服强度，符号为σ0.2或σys。 2. 影响屈服强度的因素影响屈服强度的内在因素有：结合键、组织、结构、原子本性。如将金属的屈服强度与陶瓷、高分子材料比较可看出结合键的影响是根本性的。从组织结构的影响来看，可以有四种强化机制影响金属材料的屈服强度，这就是：(1)固溶强化； (2)形变强化； (3)沉淀强化和弥散强化； (4)晶界和亚晶强化。沉淀强化和细晶强化是工业合金中提高材料屈服强度的最常用的手段。在这几种强化机制中，前三种机制在提高材料强度的同时，也降低了塑性，只有细化晶粒和亚晶，既能提高强度又能增加塑性。影响屈服强度的外在因素有：温度、应变速率、应力状态。随着温度的降低与应变速率的增高,材料的屈服强度升高，尤其是体心立方金属对温度和应变速率特别敏感，这导致了钢的低温脆化。应力状态的影响也很重要。虽然屈服强度是反映材料的内在性能的一个本质指标，但应力状态不同，屈服强度值也不同。我们通常所说的材料的屈服强度一般是指在单向拉伸时的屈服强度。 3.屈服强度的工程意义

传统的强度设计方法，对塑性材料，以屈服强度为标准，规定许用应力 [σ]=σys/n，安全系数n一般取2或更大，对脆性材料，以抗拉强度为标准，规定许用应力[σ]=σb/n，安全系数n一般取6。需要注意的是，按照传统的强度设计方法，必然会导致片面追求材料的高屈服强度，但是随着材料屈服强度的提高，材料的抗脆断强度在降低，材料的脆断危险性增加了。屈服强度不仅有直接的使用意义，在工程上也是材料的某些力学行为和工艺性能的大致度量。例如材料屈服强度增高，对应力腐蚀和氢脆就敏感；材料屈服强度低，冷加工成型性能和焊接性能就好等等。因此，屈服强度是材料性能中不可缺少的重要指标。材料开始屈服以后，继续变形将产生加工硬化。 4.加工硬化指数n的实际意义加工硬化指数n反应了材料开始屈服以后，继续变形时材料的应变硬化情况，它决定了材料开始发生颈缩时的最大应力。n还决定了材料能够产生的最大均匀应变量，这一数值在冷加工成型工艺中是很重要的。对于工作中的零件，也要求材料有一定的加工硬化能力，否则，在偶然过载的情况下，会产生过量的塑性变形，甚至有局部的不均匀变形或断裂，因此材料的加工硬化能力是零件安全使用的可靠保证。形变硬化是提高材料强度的重要手段。不锈钢有很大的加工硬化指数n=0.5，因而也有很高的均匀变形量。不锈钢的屈服强度不高，但如用冷变形可以成倍地提高。高碳钢丝经过铅浴等温处理后拉拔，可以达到2000MPa以上。但是，传统的形变强化方法只能使强度提高，而塑性损失了很多。现在研制的一些新材料中，注意到当改变了显微组织和组织的分布时，变形中既能提高强度又能提高塑性。 5.抗拉强度在材料不产生颈缩时抗拉强度代表断裂抗力。脆性材料用于产品设计时，其许用应力是以抗拉强度为依据的。抗拉强度对一般的塑性材料有什么意义呢？虽然抗拉强度只代表产生最大均匀塑性变形抗力，但它表示了材料在静拉伸条件下的极限承载能力。对应于抗拉强度σb的外载荷，是试样所能承受的最大载荷，尽管此后颈缩在不断发展，实际应力在不断增加，但外载荷却是在很快下降的。

粉喷桩7天、28天、90天抗压强度变化

摘要：本文结合工程实际，从设计及施工两方面简要介绍用水泥土搅拌桩法加固软土地基关键词：水泥土搅拌桩加固软土地基一、前言随着我国经济的高速发展，国内的基本建设蓬勃兴起，基建用地日益紧张，那些土质软弱的场地也必须利用起来。因此必须对这类场地进行人工加固，这个过程称为地基处理。我国幅员辽阔，在各地都分布着各种成因的软土地基，这些软土含水量高（高达60%以上）、孔隙比大（＞1.0）、工程性状差，因而人们提出了各种软土地基加固技术。地基处理有很多种方法，如水泥土搅拌桩法、换填法、预压法、强夯法、振冲法、挤密桩法、砂石桩法等等。水泥土搅拌桩法具有施工工期短、加固深度大、处理效果好等特点，能有效的解决地基差异沉降，并且对周围环境影响不大。水泥土搅拌桩加固技术目前在全国很多地区得到了广泛的应用，如天津滨海地区软基的加固处理，江苏省国营淮海农场加固桥涵软土地基，广州大学城市政道路软土地基加固。本文结合广州大学城外环路软土地基加固处理的设计和施工，谈谈用水泥土搅拌桩加固软土地基的心得体会。二、地质水文情况广州大学城外环路长约14.9km，跨越剥蚀残丘、丘间洼地、珠江三角洲等多个地貌单元，工程地质条件复杂，根据地形、地貌、

地层结构及工程地质条件复杂程度，将全线划分为工程地质二个大区。 I区地貌单元为剥蚀残丘，主要见于场地西北（北亭村～南步村）、东南（穗石村～南亭村）。剥蚀残丘，坡、残积土已裸露。Ⅱ区地貌单元为珠江三角洲、河漫滩、丘间洼地，主要见于场地西南（北亭村～南亭村），东北(穗石村～南步村)，受海湾潮汐的影响，珠江水位变化1～2m，淤泥层厚度一般2～12m，空间分布很不均匀，有较强的地域性。因Ⅱ区区段较长，且淤泥层的工程性质同淤泥的生成环境及外界条件变化关系密切。鉴于此，将Ⅱ区进一步划分为四个亚区：Ⅱ1亚区在岗丘边缘，淤泥厚度小于2m；Ⅱ2亚区表面有硬壳层1～2m，淤泥厚度一般小于3m；Ⅱ3亚区表面有耕植土层，淤泥厚度一般3～6m ；Ⅱ4亚区为古河床，淤泥厚度一般大于6m。勘察各钻孔均见地下水，仅少数位于Ⅰ区剥蚀残丘的钻孔未见地下水，在Ⅰ区的剥蚀残丘地下水主要赋存于第四系土层及基岩裂隙中，水量较小，属上层滞水及基岩裂隙水类型；在剥蚀残丘间洼地及河漫滩主要赋存于第四系细砂、中砂冲积地层中，水量丰沛，属上层滞水～潜水类型，局部略具承压性。地下水与珠江水有良好水利联系，并靠珠江水和大气降水补给，在与珠江相通的涌溪附近，水位受潮汐影响变化明显。水位埋深各区变化大,道路路基范围内地下水在直接临水或强透水土层中对混凝土结构具弱～中等分解类腐蚀性，在弱透水层对混凝土结构不具腐蚀性。
