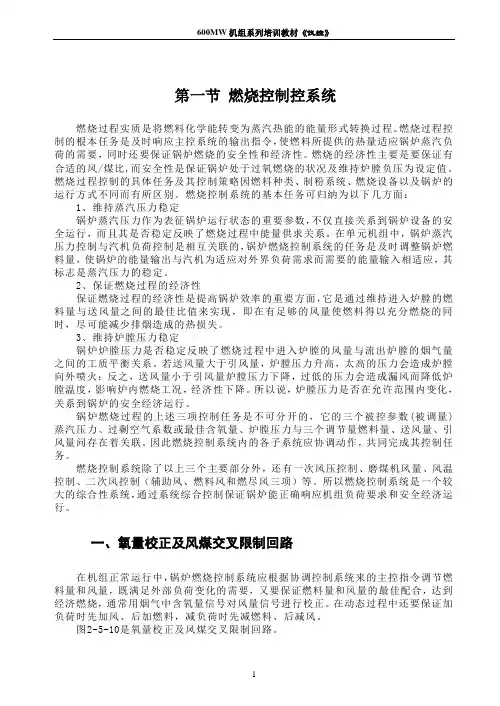

第12章 燃烧过程控制系统

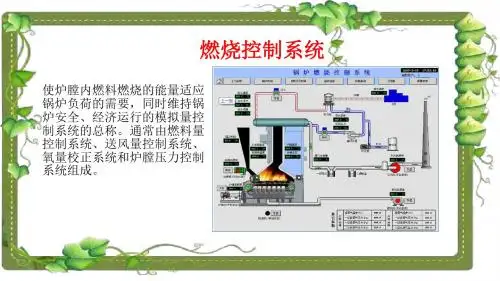

燃烧控制系统的设计(DOC)

目录 一绪论...................................................................................................................................... 二燃烧控制系统的设计 2.1燃烧过程控制任务 2.2燃烧过程调节量 2.3燃烧过程控制特点 三燃料控制系统 ........................................................................................................................ 3.1燃料调节系统...................................................................................................................... 3.2燃料调节——测量系统...................................................................................................... 3.3给煤机指令.......................................................................................................................... 四600MW火电机组DCS系统设计 4.1 电源部分 4.2 通信部分 4.3 系统接地 4.4 软件部分 五结论................................................................................................................................... 参考文献...................................................................................................................................

第九章 发动机排放控制装置

第九章发动机排放控制装置 一、选择题： 1. EVAP 炭罐储存： ( ) a. 来自燃油箱的燃油蒸气 b. 来自化油器的燃油蒸气 c. 窜入的蒸气 d. a 项和 b 项 2. 曲轴箱压力是由以下哪项产生的： ( ) a. 冷却系统 b. 点火系统 c. 动力输出 d. 窜气 3. 下列哪种污染控制装置用来减少 NO X 的排放？ ( ) a. AIR b. PCV c. EGR d. TCS 4. 在 EGR 系统中，＿被送至进气管。( ) a. 废气 b. 窜气 c. 额外的点火 d. 冷却液 5. 哪种污染控制系统将空气压人排气流使污染物燃烧？ ( ) a. AIR （二次空气供给系统）

b. PCV （曲轴箱通风系统） c. EGR （废气再循环系统） d. TCS （增压控制系统） 6. 氧传感器只有在（）时才能正常工作。 ( ) a. 300 度以上 b. 300 度以下 c. 800 度以上 d. 400 度以上 7. 二次空气供给系统的功用为： ( ) a. 降低 CO 和 HC 化合物的排放量 b. 降低 CO 、 HC 和 NO X 的排放量 c. 降低 HC 和 NO X 的排放量 d. 降低 CO 、和 NO X 的排放量 8. 在冷起动时，使用进气加热将： ( ) a. 减少排放 b. 增加排放 c. 降低发动机功率 d. 引起怠速不稳 9. 三元催化转换装置在( ) 时转换效率最佳。 a. 空燃比小于 14.7:1 b. 空燃比等于 14.7:1 c. 空燃比大于 14.7:1 d. 与空燃比无关 10. 柴油机的主要排放污染物是： ( )

锅炉燃烧过程控制系统设计毕业论文

锅炉燃烧过程控制系统设计毕业论文

毕业论文 锅炉燃烧过程控制系统设计

毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：

学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日

热工控制系统课程设计样本

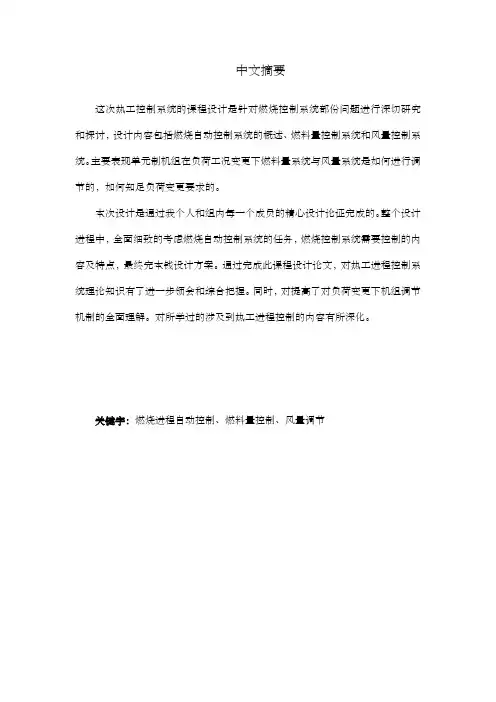

热工控制系统课程设计 题目燃烧控制系统 专业班级: 能动1307 姓名: 毕腾 学号: 02400402 指导教师: 李建强 时间: .12.30— .01.12

目录 第一部分多容对象动态特性的求取 (1) 1.1、导前区 (1) 1.2、惰性区 (2) 第二部分单回路系统参数整定 (3) 2.1、广义频率特性法参数整定 (3) 2.2、广义频率特性法参数整定 (5) 2.3分析不同主调节器参数对调节过程的影响 (6) 第三部分串级控制系统参数整定....................... (10) 3.1 、蒸汽压力控制和燃料空气比值控制系统 (10) 3.2 、炉膛负压控制系统 (10) 3.3、系统分析 (12) 3.4有扰动仿真 (21) 第四部分四川万盛电厂燃烧控制系统SAMA图分析 (24) 4.1、送风控制系统SAMA图简化 (24) 4.2、燃料控制系统SAMA图简化 (25) 4.3、引风控制系统SAMA图简化 (27) 第五部分设计总结 (28)

第一部分 多容对象动态特性的求取 某主汽温对象不同负荷下导前区和惰性区对象动态如下: 导前区: 136324815.02++-S S 惰性区: 1 110507812459017193431265436538806720276 .123456++++++S S S S S S 对于上述特定负荷下主汽温导前区和惰性区对象传递函数, 能够用两点法求上述主汽温对象的传递函数, 传递函数形式为 w(s)= n TS K )1(+,再利用 Matlab 求取阶跃响应曲线, 然后利用两点法确 定对象传递函数。 1.1 导前区 利用MATLAB 搭建对象传递函数模型如图所示:

锅炉燃烧控制系统仿真

锅炉燃烧过程控制系统仿真 目的：通过该项目的训练，掌握串级控制、比值控制、前馈控制在锅炉燃烧过程控制系统的综合应用。 原理简述： 燃烧过程控制系统：燃油锅炉的燃烧过程控制主要由三个子系统构成：蒸汽压力控制系统、燃料空气比值控制系统以及炉膛负压控制系统。 1 、蒸汽压力控制和燃料空气比值控制系统 锅炉燃烧的目的是生产蒸汽供其他生产环节使用。一般生产过程中蒸汽的控制是通过压力实现的，后续环节对蒸汽的生产用量不同，反映在蒸汽锅炉环节就是蒸汽压力的波动。维持蒸汽压力恒定是保证生产正常进行的首要条件。 保证蒸汽压力恒定的主要手段是随着蒸汽压力波动及时调节燃烧产生的热量，而燃烧产生热量的调节是通过控制所供应的燃料量以及适当比例的助燃空气的控制实现的。 因此，蒸汽压力是最终被控制量，可以根据生成情况确定； 燃料量是根据蒸汽压力确定的；空气供应量根据空气量与燃料量的合理比值确定。 2 、炉膛负压控制系统 锅炉炉膛负压过小时，炉膛内的热烟、热气会外溢，造成热量损失，影响设备安全运行甚至会危及工作人员安全；当炉膛负压太大时，会增加燃料损失、热量损失和降低热效率。 使外部大量冷空气进入炉膛，改变燃料和空气比值，

控制方案： 某锅炉燃烧系统要求对系统进行蒸汽压力控制。本项目采用燃烧炉蒸汽压力控制和燃料空气比值控制系统，并辅以炉膛负压控制的方案，控制系统框图如图所示。 已知控制系统传递函数： 燃料流量系统的数学模型：G(s)=s e s 31 122-+

空气流量模型：G(s)=s e s 21102-+ 引风量与负压关系模型：G(s)=s e s -+156 送风量对负压的干扰模型：G(s)=122 +s 并取： 燃料流量至蒸汽压力关系约为：G(s)=4 蒸汽压力至燃料流量关系约为：G(s)=1/4 燃料流量与控制流量比值：G(s)=2 空气流量与燃料流量比值：G(s)=1 实现步骤： 1、系统稳定性分析 作出伯德图，如果相角裕度Pm>0°或幅值裕度Gm>1，表示系统稳定。 (1) 燃料流量系统数学模型：G(s)=s e s 31122-+的伯德图： 空气流量数学模型G(s)=s e s 21102 -+的伯德图：

过程控制系统

《控制系统》课程设计课题：加热炉温度控制系统 系别：电气与电子工程系 专业：自动化 姓名： 学号：1214061（44、32、11） 指导教师 河南城建学院 2010年12月29日

成绩评定· 一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。 二、评分（按下表要求评定） 评分项目 设计报告评分答辩评分平时表现评分 合计 （100分）任务完成 情况 （20分） 课程设计 报告质量 （40分） 表达情况 （10分） 回答问题 情况 （10分） 工作态度与 纪律 （10分） 独立工作 能力 （10分） 得分 课程设计成绩评定 班级姓名学号 成绩：分（折合等级） 指导教师签字年月日

一、设计目的： 通过对一个使用控制系统的设计，综合运用科学理论知识，提高工程意识和实践技能，使学生获得控制技术工程的基本训练，培养学生理论联系实际、分析解决实际问题的初步应用能力。 二、设计要求： 设计一个加热炉温度控制系统，确定系统设计方案，画出系统框图，完成元器件的选择和调节器参数整定。 三、总体设计： 1．控制系统的设计思想 串级控制系统采用两套检测变送器和两个调节器，前一个调节器的输出作为后一个调节器的设定，后一个调节器的输出送往调节阀。前一个调节器称为主调节器，它所检测和控制的变量称主变量（主被控参数），即工艺控制指标；后一个调节器称为副调节器，它所检测和控制的变量称副变量（副被控参数），是为了稳定主变量而引入的辅助变量。整个系统包括两个控制回路，主回路和副回路。副回路由副变量检测变送、副调节器、调节阀和副过程构成；主回路由主变量检测变送、主调节器、副调节器、调节阀、副过程和主过程构成。 2 .加热炉控制系统原理 加热炉控制系统以炉内温度为主被控对象，燃料油流量为副被控对象的串级控制系统。该控制系统的副回路由燃料油流量控制回路组成，因此，当扰动来自燃料油上游侧的压力波动时，因扰动进入副回路，所以，能迅速克服该扰动的影响。 由于炉内温度的控制不是单一因素所能实现的，所以，还要对空气的流量进行控制。空气的控制直接影响炉内燃烧的状况，不仅影响炉温，还直接影响了能源的利用率和环境的污染。所以，对空气的控制很有必要，其原理和燃料控制相同。

锅炉燃烧系统的控制系统设计解析

目录 1锅炉工艺简介 (1) 1.1锅炉的基本结构 (1) 1.2工艺流程 (2) 1.2煤粉制备常用系统 (3) 2 锅炉燃烧控制 (4) 2.1燃烧控制系统简介 (4) 2.2燃料控制 (4) 2.2.1燃料燃烧的调整 (4) 2.2.2燃烧调节的目的 (5) 2.2.3直吹式制粉系统锅炉的燃料量的调节 (6) 2.2.4影响炉内燃烧的因素 (7) 2.3锅炉燃烧的控制要求 (11) 2.3.1 锅炉汽压的调整 (11) 3锅炉燃烧控制系统设计 (14) 3.1锅炉燃烧系统蒸汽压力控制 (14) 3.1.1该方案采用串级控制来完成对锅炉蒸汽压力的控制 (14) 3.2燃烧过程中烟气氧含量闭环控制 (17) 3.2.1 锅炉的热效率 (18) 3.2.2反作用及控制阀的开闭形式选择 (20) 3.2.3 控制系统参数整定 (20) 3.3炉膛的负压控制与有关安全保护保护系统 (21) 3.3.1炉膛负压控制系统 (22) 3.3.2防止回火的连锁控制系统 (23) 3.3.3防止脱火的选择控制系统 (24) 3.4控制系统单元元件的选择（选型） (24) 3.4.1蒸汽压力变送器选择 (24) 3.4.2 燃料流量变送器的选用 (25) 4 DCS控制系统控制锅炉燃烧 (26) 4.1DCS集散控制系统 (26) 4.2基本构成 (28)

锅炉燃烧系统的控制 4.3锅炉自动燃烧控制系统 (31) 总结 (34) 致谢 (35) 参考文献 (36)

1锅炉工艺简介 1.1锅炉的基本结构 锅炉整体的结构包括锅炉本体和辅助设备两大部分。 1、锅炉本体 锅炉中的炉膛、锅筒、燃烧器、水冷壁、过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。锅炉本体中两个最主要的部件是炉膛和锅筒。 炉膛又称燃烧室，是供燃料燃烧的空间。将固体燃料放在炉排上进行火床燃烧的炉膛称为层燃炉，又称火床炉；将液体、气体或磨成粉状的固体燃料喷入火室燃烧的炉膛称为室燃炉，又称火室炉；空气将煤粒托起使其呈沸腾状态燃烧、适于燃烧劣质燃料的炉膛称为沸腾炉，又称流化床炉；利用空气流使煤粒高速旋转并强烈火烧的圆筒形炉膛称为旋风炉。炉膛的横截面一般为正方形或矩形。燃料在炉膛内燃烧形成火焰和高温烟气，所以炉膛四周的炉墙由耐高温材料和保温材料构成。在炉墙的内表面上常敷设水冷壁管，它既保护炉墙不致烧坏，又吸收火焰和高温烟气的大量辐射热。炉膛的结构、形状、容积和高度都要保证燃料充分燃烧，并使炉膛出口的烟气温度降低到熔渣开始凝结的温度以下。当炉内的温度超过灰熔点时，灰便呈熔融状态。熔融的灰渣颗粒在触及炉内水冷壁管或其他构件时会粘在上面。粘结的灰粒逐渐增多,遂形成渣块,称为结渣。结渣会降低锅炉受热面的传热效果。严重时会堵塞烟气流动的通道，影响锅炉的安全和经济运行。一般用炉膛容积热负荷和炉膛截面热负荷或炉排热负荷表示其燃烧强烈程度。炉膛容积热负荷是单位炉膛容积中每单位时间内释放的热量。在锅炉技术中常用炉膛容积热负荷来衡量炉膛大小是否恰当。容积热负荷过大，则表示炉膛容积过小，燃料在炉内的停留时间过短，不能保证燃料完全燃烧，使燃烧效率下降；同时这还表示炉墙面积过小，难以敷设足够的水冷壁管，结果炉内和炉膛出口处烟气温度过高，受热面容易发生结渣。室燃炉的炉膛截面热负荷是单位时间内单位炉膛横截面上燃料燃烧所释放的热量。在炉膛容积确定以后，炉膛截面热负荷过大会使局部区域的壁面温度过高而引起结渣。层燃炉的炉排热负荷是单位时间内燃料燃烧所释放的热量与炉排面积的比值。炉排热负荷过高会使飞灰大大增加。炉膛设计需要充分考虑使用燃料的特性。每台锅炉应尽量燃用原设计的燃料。燃用特性差别较大的燃料时，锅炉运行的经济性和可靠性都可能降低。 锅筒它是自然循环和多次强制循环锅炉中接受省煤器来的给水、联接循环回路，并向过热器输送饱和蒸汽的圆筒形容器。锅筒筒体由优质厚钢板制成，是锅炉中最重的部件之一。锅筒的主要功能是储水，进行汽水分离，在运行中排除锅水中的盐水和泥渣，
