装载机液力变矩器油温过高的预防措施

一台装载机（属ZL系列）在作业过程中，液力变矩器的油温持续超过120℃并出现如下现象，如加油口冒油烟、驱动无力、速度降低、变速泵异响、变速压力过低。油温过高易使油液氧化变质、黏度降低、传动和润滑功能下降，加速内漏和零件磨损、橡胶密封失效，甚至造成机械事故。

造成变矩器油温过高的原因主要是：使用不合格的液力传动油、油液黏度下降或氧化导致油液传动和润滑能力下降；滤网堵塞；旋转油封失效；连接螺栓松动；散热器和管路堵塞；长时间超负荷工作；摩擦片严重磨损；超越离合器打滑；冷却系统故障等。

预防变矩器油温过高的措施如下：

1、合理选择和使用液力传动油

例如，厦工产ZL40、ZL50型装载机变矩器用油为22号气轮机油（SYB1201-60HU-22）；柳工产机型用油为AF8（即8号）液力传动油。还要根据施工季节气温特点选择的液力传动油，使其具有合适的抗氧化性、黏度和黏温特性，定量加注。厦工产ZL40、ZL50型装载机变矩器油箱加注容量为45L，柳工产机型变矩器油箱加注容量为42L和睦45L。

2、加强维护保养

例如，一台ZL50型装载机在施工中变矩器油温持续超过120℃，并伴有变速泵异常响声，停机检查发现滤网阻塞造成变速泵吸油阻力增加，致使吸油能耗加大和传动油供给不足引起变矩器油温上升，同

时还发现胶管，故障排除。对装有精滤油器的装载机还要定期检查精滤油器，保证通畅。还要检查前后桥输出轴油封，及时更换以防止漏油。经常检查发动机冷却水量和风扇胶带的张紧度，以保证有足够的冷却水和通风量。

3、关注零件磨损程度和装配质量

要保持变速泵良好技术状态。当手摸泵体感到比箱体温度要高出许多时就要检修。两个齿轮端面与泵盖的间隙应为0.150～

0.200mm，且一对齿轮的宽度在最大宽度上测量相差不应大于30mm （柳工产ZL50型装载机），而且零件表面不应有明显的划痕和沟槽。齿轮必须成对装配并保持接触良好，运转灵活，不得有卡滞现象。要防止变速泵工作中齿轮摩擦和产生内泄节流引起油温升高。

检修变速器时，要重点检查摩擦片，不应有剥落、裂纹、黏附磨屑和灰尘，并且摩擦片应与钢片黏结牢固。其次注意检测主从动摩擦片的厚度，柳工产ZL50型装载机变速器直接挡主动片总成与倒挡、Ⅰ挡主动片总成摩擦片的最大磨损量为0.300mm。摩擦片磨损过甚易打滑，过厚或装配间隙过小易发生干涉。

要保持变速阀良好的配合间隙，此间隙过大易使压力油从缝隙中挤出，造成节流损失，导致油温升高。变速阀的压力调整要正确，防止因为变速压力低造成活塞推力小，主从动摩擦片接合不紧而打滑，摩擦发热导致油温升高。

变矩器装配后各旋转件间应能自由旋转，用手转动涡轮组，一级和二级涡轮应转动灵活无卡滞，以防止各元件转动时发生碰撞和干

涉，造成摩擦生热导致油温升高和功率损失。并且各油封和密封圈不得有损伤，油封环不得有卡滞，发现轴承损坏应及时更换，防止因轴承损坏造成运动件偏摆引起摩擦。检查超越离合器是否有打滑和卡滞现象，防止其改变液流的方向引起混流导致油液摩擦升温。并保持变矩器进、出油口正常油压。柳工产ZL50型装载机双涡轮液力变矩器在充油空负荷试验中，在1500r/min输入转速下，油温在80～100℃时运转20min，变矩器进口油压应保持在0.549MPa,出口油压应保持在0.280～0.450MPa泄油量不大于1.5L/min。

4、防止人为和环境因素的影响

不要避免长期超负荷运转。施工现场粉尘较多时，要及时用高压水枪冲洗。

液压油温过高的危害及预防(正式)

编订：__________________ 审核：__________________ 单位：__________________ 液压油温过高的危害及预防(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号：KG-AO-5564-37 液压油温过高的危害及预防(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、液压油油温过高的危害 ①液压油黏度、容积效率和液压系统工作效率均下降，泄漏增加，甚至使机械设备无法正常工作。②液压系统的零件因过热而膨胀，破坏了相对运动零件原来正常的配合间隙，导致摩擦阻力增加、液压阀容易卡死，同时，使润滑油膜变薄、机械磨损增加，结果造成泵、阀、马达等的精密配合面因过早磨损而使其失效或报废。③加速橡胶密封件老化变质，寿命缩短，甚至丧失其密封性能，使液压系统严重泄漏。④油液汽化、水分蒸发，容易使液压元件产生穴蚀；油液氧化形成胶状沉积物，易堵塞滤油器和液压阀内的小孔，使液压系统不能正常工作。因此，液压油油温过高会严重影响机器的正常使用、降低液压元件的使用寿命，并增加工程机械的维

液力变矩器常见故障诊断

液力变矩器常见故障诊断朱建山摘要：本文结合作者在福建可门港物流有限责任公司顶岗实习期间的实践，阐述了装载机液力变矩器的基本结构及其工作原理，在此基础上，对其故障进行分析诊断并提出相应的改进建议。关键词：故障分析设计改进建议引言：装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施式机械，它主要用于铲装土壤、砂石、石灰、煤炭等散状物料，也可对矿石、硬土等作轻度铲挖作业。换装不同的辅助工作装置还可进行推土、起重和其他物料如木材的装卸作业。在道路、特别是在高等级公路施工中，装载机用于路基工程的填挖、沥青混合料和水泥混凝土料场的集料与装料等作业。此外还可进行推运土壤、刮平地面和牵引其他机械等作业。由于装载机具有作业速度快、效率高、机动性好、操作轻便等优点，因此它成为工程建设中土石方施工的主要机种之一。工程机械上使用液力变矩器，具有起步平稳、操作方便、可在较大范围内实现无级变速等优点。因此，液力变矩器在工程机械中得到了广泛的应用。国内轮式装载机上应用的双导轮综合式液力变矩器，具有高效区宽广、变矩过渡至偶合工况平稳的特点。但这种变矩器在使用时间较长以后，易出现过热、工作无力、内部元件损坏等故障。由于变矩器的拆装与维修比较困难，在维修液力变矩器时，必须在弄懂其工作原理和正确地分析故障原因的基础上才能保证维修质量。本文以双导轮综合式液力变矩器为例，介绍液力变矩器的工作原理，分析变矩器工作过程中的常见故障现象、原因和诊断维修方法。

1液力变矩器的基本结构和工作原理 1.1 双导轮液力变矩器的基本结构该变矩器主要由泵轮、涡轮、第一导轮、第二导轮及导轮座等组成。 1.2 液力变速器的工作原理工作过程中，液压油自变速器壳底部通过滤网被油泵吸入，从油泵输出的具有一定压力的液压油通过液压油滤清器、主调压阀后进入导轮座的进油孔，然后流向泵轮。柴油机的动力通过相啮合的齿轮传给泵轮，泵轮的旋转将进入其内部的液压油压入涡轮，冲击涡轮叶片，使涡轮旋转，动力由涡轮轴输出。从涡轮出来的液压油，一部分通过变矩器出口经液压油冷却器后进入离合器壳体，再润滑轴承、齿轮及冷却离合器摩擦片后流回变速器壳底；另一部分经第一、第二导轮传给泵轮，液压油在循环圆内传递动力。当涡轮的液体冲向导轮叶片时，导轮不转，导轮给予液体一定的反作用力矩。这个力矩和泵轮给予液体的力矩合在一起，全部传给涡轮，从而使涡轮起到了增大扭矩的作用，即变矩。当涡轮转速继续增高，涡轮传给导轮的液流方向发生变化至冲击导轮背面时，第一、二导轮在超越离合器的作用下，先后开始旋转，变矩工况变成偶合工况。从主调压阀出来的另一路液压油是流向变速器操纵阀的。 2 液力变矩器的常见故障分析 2.1变矩器过热故障的检查诊断

变压器的上层油温一般不能超过85度

变压器的上层油温一般不能超过85度,高不能超过95度.P9 变压器过负荷的判断:当变压器发生过负荷时会出现如下现象：1）油温上升。2）变压器声音有变化。3）过负荷信号可能动作。4）冷却装置可能启动。5）电流表，功率表指示将大于额定值。P15-16 保证变，配电所安全运行的“两票三制”，即工作票制度，操作票制度，交接班制度，巡回检查制度，设备定期试验轮换制度。另缺陷管理制度等。P35. 装设接地线应注明需要装设的具体地点，名称。接地线编号由工作许可人填写。P38 确认工作负责人布置的工作任务，安全措施和危险点及防范措施。工作班成员在明确了工作负责人，专责监护人交代的工作内容，人员分工，带电部位，现场布置的安全措施和工作的危险点及防范措施后，每个工作班成员在工作负责人所持工作票上签名，不得代签。P39 工作结束，工作负责人会同工作许可人进行验收，验收时任何一方不得变动安全措施，验收合格后做好有关记录和有关修试报告，资料，图纸等。P41 除第一种工作票和第二种工作票外，还有带点作业工作票，事故应急枪修单。事故应急抢修可不用工作票，但应使用事故应急抢修单。P46 该制度介绍了操作票使用的规定，填用操作票的要求，操作票的操作，操作的监护和复诵，操作票的管理等。P46 倒闸操作票填写规定：（1）使用操作票的范围：对1000V及以上的电气设备进行正常操作时，均应填写操作票。（2）倒闸操作由操作人员填写操作票。每张操作票只能填写一个操作任务。（3）操作票应填写设备的双重名称，设备的编号与设备的名称。P47-48 同一变电站的操作票应事先连续编号，操作票按编号顺序使用，作废的操作票，应注明“作废”字样，未执行的应注明“未执行”字样，已操作的应注明“已执行”字样。操作票应保存三个月。P48 五清：一是讲清，二是听清，三是问清，四是看清，五是点清。P48 1类缺陷：是紧急缺陷。2类缺陷：是重大缺陷。3类缺陷为一般缺陷。P50 任何缺陷发现和消除后都应及时，正确地记入缺陷记录簿中。P51 任何缺陷发现和消除后后都应及时，正确地记入缺陷纪录簿中。P51 设备一经合闸便带电运行的状态称热备用状态。P52 倒闸操作的五防：倒闸操作必须正确，不准发生误操作事故，否则后果不堪设想，要严格防止“误调度，误操作，误整定事故”发生。道闸操作一定要严格做到“五防”，即防止带负荷拉合隔离刀闸，防止带接地线（接地刀）合闸，防止带电挂接地线（接地刀），防止误拉合开关，防止误入带电间隔。保证操作安全准确。P53 倒闸操作的基本条件：1）有与现场一次设备和实际运行方式相符的一次系统模拟图（包刮各种电子接线图）2）操作设备应具有明显的标志，包刮：命名，编号，分合指示，旋转方向，切换位置的指示及设备相色等。3）高压电气设备都应安装完善的防误操作闭锁装置。4）有值班调度员，远行值班负责人正式发布的指令（规范的操作术语），并使用事先审核合格的操作票。5）下列情况应加挂机械锁。P54· 在操作过程中，发现误合隔离开关时，不允许将误合的隔离开关再拉开；发现误拉隔离开关时，不允许将误拉的隔离开关再重新合上，以防止带负荷拉，合隔离开关。（实操P314）道闸操作必须由两人执行，其中一人对设备较熟悉者作监护人。P56 严禁带负荷拉，合隔离开关，所装电气和机械闭锁装置不能随意退出。P56-57 停电时，先断开断路器，后拉开负荷侧隔离开关，最后拉开电源侧隔离开关；送电时，先合上电源侧隔离开关，再合上负荷侧隔离开关，最后合上断路器。P57 填写操作票：值班长接受操作任务后，应立即指定监护人和操作人，操作票由操作人填写。

变压器几种常见故障产生的原因及其处理方法

自爱迪生发明了电灯以后，电在人们生产、生活中的作用越来越重要。为满足人们各种用电需要，作为发电厂和变电站主要设备之一的变压器，不但能把电压降低为各级标准，而且能把电压升高为各级标准，进而将电能输送到各个不同的用电地区，这样有助于减少送电损失。变压器几种常见故障产生的原因及其处理方法袁世豪（湛江中粤能源有限公司广东湛江５２４０９９）力运行人员应具备的基本技能，同时亦是其重点关注、研究的问题。二、变压器故障产生的原因１、自身原因变压器在制造时，由于工艺不佳或者人为因素影响，而使得设备本身就存在着诸如焊接不良、端头松动、垫块松动、抗短路强度不足、铁心绝缘不良等问题。２、运行原因首先，变压器的超常负荷。变压器的长期超负荷工作，必然会使其内部零部件及连接件有着过高的温度，进而导致冷却装置不能正常运行，零部件受损。其次，变压器的使用不当。工作人员使用方式、方法不当，或者当设备出现问题时没有进行及时、正确维护，这必然加快变压器绝缘老化的速度。３、线路干扰线路干扰在致使变压器产生故障的所有因素中，它是最为重要的，其所引起的故障在所有故障中占有很大的比例。主要包括：在低负荷阶段出现的电压峰值、线路故障，合闸时产生的过电压，以及其他方面的异常现象一、加强变压器故障及时、准确检修的必要性在电力系统中占有至关重要地位的变压器，是电网传输电能的枢纽，它由油箱、油枕、铁心、线圈、绝缘导管、分接开关、散热器、防暴管、瓦斯继电器，以及热虹吸、温度计等附件组成，变压器运行、检修，及维护质量的高低，将直接影响电力生产安全和经济效益。虽然变压器较于其他电力设备的故障率低，但据运行经验表明、相关数据显示，近几年电力系统变压器故障呈现出不断上升的趋势。按照故障发生的程度不同，故障有轻有重，当故障较轻时，虽然变压器能够继续运行，但若不及时处理，将会进一步损害其内部零部件或者外部辅助设备；当故障较重时，则直接影响变压器的正常运行，若不及时处理，将会损害设备的使用寿命，甚至发生安全事故。总之，变压器一旦发生故障，轻则影响电力系统的正常运作，并直接或间接地影响人民群众正常的生产、生活；重则带来较大的安全隐患及经济损失。因此，对变压器运行或停运后异常、故障问题的检修、确认与维护，是电 DOI ：10.3969/j.issn.1001-8972.2011.03.032

变矩器两种故障排除技巧

变矩器两种故障排除技巧 1.功率不足 (1)使变矩器在一定的转速范围内使用变矩器在失速的情况下，其传动的效率η为零，发动机供给变矩器的动能全部转化为搅油损失，即热能，从而使变矩器油温升高。因此，在使用中必须避免发生失速状况。从变矩器特性曲线知，最高传动效率点只有一个，可见不能随意无极变速，而必须在一定的转速范围内使用，否则其传动效率相当低。 (2)实际操作注意事项驾驶有液力传动的机器时需要根据载荷的不同变换速度挡次，最好将发动机油门置于额定转速附近，如变矩器长期工作与低效率区，不仅会造成油料、时间的浪费，而且将导致油温升高。因此，正确的机器操作是，大油门、勤换挡、随时注意变矩器的工作油温及油压，使机器工作于变矩器的高效率区域附近。 (3)定期检测变矩液压泵变矩器的压力正常与否决定着变矩器的工作功率。配置变矩器的工程机械上专设有一变矩液压泵，在变矩油路中起着相当于“心脏”的作用，向变矩器提供其正常工作所必需的变矩油；因此，要定期检测变矩液压泵的各项技术指标是否符合标准。 (4)提高维修的安装精度变矩器的泵轮和涡轮都是高速旋转的零件，制造时均做过平衡实验，其静不平衡度不得超过15g?cm；所以，在维修安装中切不可随意用长短不一的螺杆去连接泵轮和涡轮，以免破坏其平稳性，造成功率损失。另外，泵轮、涡轮在工作时，端面的摆动量对传动效率也有影响，制造时罩壳与泵轮的连接端的摆差不得大于0.06mm；泵轮轴承座端面、涡轮接盘端面、变矩器壳体与轴承座的连接端面的摆差不大于0.02mm。安装时，须仔细检查，并应清洗干净这些端面，以免影响摆差。 2.油温过高 (1)确保冷却器的冷却效果在不同的机器上变矩器的冷却方式也不同，如ZL50C型装载机上的变矩器采用风

变压器夏季高温时段运行温度过高现象的研究

变压器夏季高温时段运行温度过高现象的研究发表时间：2018-06-06T10:41:10.420Z 来源：《电力设备》2018年第2期作者：徐添羽宋新微沈丁丁潘国华倪鹏飞 [导读] 摘要：在变压器的实际运行过程中，由于电磁场的存在，以及变压器中线圈内部电流的流动，不可避免的会出现电能的损耗，损耗的电能转化成热能进行扩散，最终引起变压器温度上升。（国网浙江桐乡市区供电有限公司 314503）摘要：在变压器的实际运行过程中，由于电磁场的存在，以及变压器中线圈内部电流的流动，不可避免的会出现电能的损耗，损耗的电能转化成热能进行扩散，最终引起变压器温度上升。由于电力变压器中存在电磁场和各线圈电流的流动而形成了电能损耗，进而转化为热能不断扩散，导致变压器各个部位的温度升高。本文主要从夏季高温时段变压器温度过高现状出发，分析可能引起变压器运行温度过高的原因，探究如何有效进行降温处理。关键字：变压器；高温时段；温度过高根据《运行规程》要求，油浸自冷变压器顶层油温超过80℃时，温度每增加6℃，变压器老化加倍，使用寿命缩短一半。主变运行温度超过80℃会加速主变老化，损害变压器使用寿命，故超温报警设置为80℃。变压器的构成材料中有铜与铁，在运行过程中必然会出现铜损和铁损，损耗最终都会转化成热能，因此变压器的铁芯和烧组在长时间使用后会出现温度上升的现象。加上烧组中有电流通过，也会引起发热。为了实现热平衡，变压器会向外界自发的进行散热，保持变压器各个部门的温度稳定。一旦变压器的各个部件长期处在高温状态，并且温度超出规定的限值，尤其是变压器中的油温，如果比超温报警温度80℃高，还在不断升温时，变压器的绝缘很容易出现损坏，一旦遇到高电压就可能会被击穿，最终造成电路故障，甚至引发安全事故。因此在变压器运行过程中，要做好散热工作，确保其温度不超过限定温度。在夏季高温时段，变压器的温度如果出现过高现象，除了与外部环境有关，还可能与变压器的散热装置、运行电压、负荷等因素有关联，需要有针对性的开展降温工作，确保变压器安全运行。一、变压器夏季高温时段运行现状和存在问题据统计在夏季高温期间，110kV变压器在高负荷情况下，存在主变超温运行的问题，从2015年至2017年，52台主变压器超温报警共计158次，这在一定程度上影响了主变压器的安全可靠运行，并且影响设备使用寿命，增加电网运行风险。据现场调查结果，全年电网供电高负荷运行时间集中在夏季7-9月，伴随而来的是变压器高负载率运行，进而变压器运行温度升高，导致超温报警发生。因为每天不同时间段的供电负荷和天气温度的双重影响，所以超温报警天的时间段主要集中在上午10点-下午3点。二、变压器温度升高的原因（一）内部原因（1）自然的内部损耗变压器在运行过程中会出现自然的内部消耗，最终都会转化成热量，并且通过热辐射、热传导等方式向外部进行散热，如果散热与发热处于平衡时，温度一旦散热与发热出现不平衡，那么温度将会上升，出现温度过高现象，在夏季高温时间段受外部环境的影响，更加明显。（2）分接开关接触不良在变压器运行中，如果分解开关存在开关弹簧压力不够，造成接点接触面小过小，或者接触点存在积尘、油膜等造成接触电阻过大，引起接点过热，都会使得变压器温度上升，这种情况尤其容易发生在倒换分接开关或变压器过负荷运行状态下。（3）绕组匝间出现短路如果在变压器的绕组匝中存在某几匝绝缘老化或者受外力受损，那么将会形成闭合的短路环流，并且匝数月少，闭合短路环流中产生的温度就越高，情况严重的时候还可能会将变压器烧毁，还有可能出现弧光，冷却油受此影响受热，影响整个变压器的温度。（4）铁芯局部过热变压器中的铁芯主要是具有绝缘性能的硅钢片，如果受到外力损伤，或者长期使用中铁芯的绝缘性能出现老化，那么铁芯中的涡流会变大，造成铁芯局部发热，情况严重的话会出现温度过热，影响油温温度，造成温度过高。（5）变压器内油过少或者散热管出现阻塞变油是变压器内部的主要绝缘体，不仅能够起到灭孤、绝缘的作用，还在很大程度上起到自我冷却的作用，当变压器内部的油过少时，发生在油中的热循环受阻，冷却速度达不到正常的速度，油温上升，造成变压器运行温度过高。（二）外部原因（1）变压器散热系统故障一般来说，变压器除了配备有散热管，还配置有强迫风冷散热与水循环散热等散热系统，一旦散热系统出现故障，尤其是在夏季高温时间段，变压器将会因为散热条件过差而出现运行温度过高。（2）变压器进出风口出现严重积尘甚至阻塞变压器主要通过进出风口来实现空气对流，当过多的灰尘沉淀在出风口，空气对流受阻，变压器在同样的发热条件下无法通过对流有效向空气进行散热，散热条件变差，将会引起变压器运行温度上升。三、预防变压器温度异常的具体措施夏季高温时段遇到变压器温度过高的现象，需要及时做好降温处理，根据温度过高的原因进行细分，可以分为两个处理方向：（一）变压器运行出现异常造成高温如果是因为运行异常造成高温，可以从以下四个方面进行处理： 1、根据变电站的实际情况选择合适容量与型号的变压器，尽可能的避免使用损耗参数低的变压器，在选择容量时要留有一定的余地。在多个变压器并列运行的情况下要做好环流的防范工作。 2、对变压器的温度要保持关注，一旦发现温度不对就需要采取有效的措施进行快速降温的同时，检测负载、油温、油位等是否正常，逐一进行故障排查。 3、借助红外线开展监测，对于漏磁造成的涡流、套管出口部分导体接触不良问问题都是肉眼看不到，需要借助相关的设备进行检

变矩器的分类

变矩器的分类 1.按涡轮数量分按涡轮数量分为单级、二级、三级涡轮变矩器 2.按轴面液流在涡轮中的流动方向分为离心涡轮变矩器、轴流涡轮变矩器、向心涡轮变矩器 3.按牵引工矿时涡轮相对于泵轮的转动方向分为正转变矩器（B-T-D变矩器），相反叫反转变矩器（B-D-T变矩器） 4.按变矩器能量是否可调分为可调变矩器和不可调变矩器 5.按能否实现耦合工况分为综合式变矩器（在耦合工况之后，导轮开始转动，变矩器变成耦合器），普通型变矩器（导轮始终固定不变） 6.按相分为单相与多相变矩器（相是变矩器所具有几种不同工作状态的数目）变矩器的结构无轨设备绝大部分采用美国克拉克公司的三元件单机单相向心涡轮液力变矩器

液力变矩器的选择由于正转液力变矩器较反转的高，单级单相三元件结构最简单，向心涡轮液力变矩器较离心与轴流液力变矩器具有最高的效率，在耦合工况时效率最高。向心涡轮变矩器并不降低机器的实际动力和加速性能。正因为如此，所以地下装载机绝大部分选用单机单相三元件向心涡轮液力变矩器美国克拉克公司生产的变矩器就是这种变矩器，这种变矩器性能稳定，可靠性高，使用寿命长，因而在国内外地下无轨设备中被广泛使用。克拉克公司共生产7个系列：C2000,C270,C320,C5000,C8000,C9000,C16 000,公约61种变矩器表示方法： CL-27XX或X—X C—变矩器 L---锁定 27---变矩器系列

XX或X----叶轮尺寸 1-11.00，279.4mm 2-12.00,2.1-12.002.3-12.00,2.5-12.00,304.8m m 3-13.00,3.1-13.00,3.3-13.00,3.4-13.00,3.5-13. 00,330.2mm X----专用型号克拉克变矩器的结构性能特点 1.克拉克变矩器有61中结构设计，因而具有61种不同的变矩比可以满足大多数发动机的要求 2.克拉克变矩器与克拉克变速箱配合使用可以在任何用途中保证达到最高效率 3.所有克拉克变矩器都与3个油泵驱动装置，油泵的驱动是通过浮动内花键传动的 4.有贯通轴与偏置轴两种形式。克拉克变矩器所有的变矩器都可以得到贯通轴与偏置轴输出，从而挑选出最合适的安装长度与角度。变矩器输出轴偏离中心一定距离并可3600回转，从而能选择最佳的传动轴安装角度与长度。从方便传动系统配置出发，地下无轨设备一般采用偏置轴输出结

变压器温度计相关知识

变压器温度计相关知识由于变压器的使用寿命取决于它的绕组温度，绕组温度对绝缘材料起着决定性的作用。DL／T 572—1995《电力变压器运行规程》规定变压器的上层油温，一般不得超过95℃。上层油温如果超过95℃，变压器绕组的温度就要超过绕组绝缘物的耐热强度，从而加速绝缘物的老化。故变压器运行中，一般规定了85℃这个上层油温的界限。为防止变压器油温过高，加速变压器的老化。故变压器一般安装温度计，油面温度计用来测量变压器油箱上层油温，监视变压器运行状态是否正常。早期变压器一般只安装一只温度计，最近几年变压器油面温度计一般安装两只，主要对于容量较大的变压器，油箱内空间较大，变压器的发热和散热也是不均匀的，在变压器内不同的区域，温度相差可能较大，为了安全起见，需要较准确地测出变压器的油温，所以有时在变压器的长轴两端各设个信号温度计来检测其油温，以确保变压器更安全地运行。这样也可当其中一只温度计故障，由于一时无法安排停电处理，而无法监测变压器的油面温度。这一年随着绕组温度计技术成熟，更在在1110kV安装绕组温度计，直接监测绕组温度计。一、温度计的原理变压器温度计是用来测量油箱里面上层油温的，起到监视电力变压器是否正常运行的作用。温度计按变压器容量大小可分为水银温度计、压力式（信号）温度计、电阻温度计三种测温方法。通常800kVA以下的电力变压器箱盖上设有水银温度计座。当欲以水银温度计测量油面温度时，旋开水银温度计水银温度计是膨胀式温度计的一种，水银的冰点是:-38.87℃,沸点是:356.7℃,用来测量0--150℃或500℃以内范围的温度，它只能作为就地监督的仪表。用它来测量温度，不仅比较简单直观，而且还可以避免外部远传温度计的误差。使用水银温度计时应注意以下几点：座上的盖子(运输时防雨用的)在座内注满变压器油，将水银温度计插入进行测量。

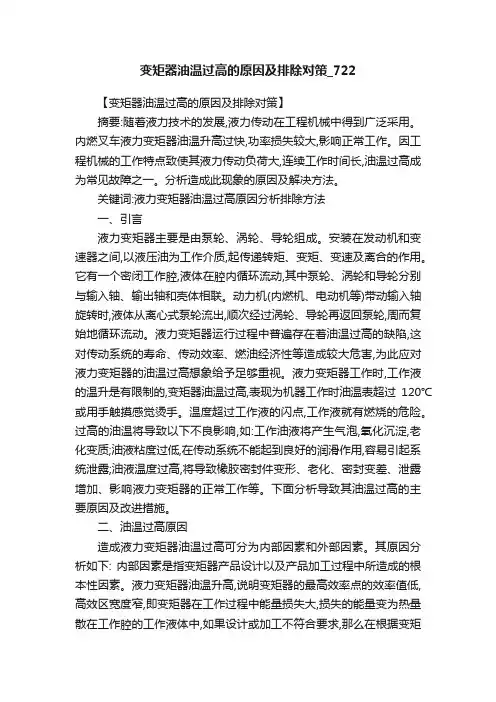

变矩器油温过高的原因及排除对策_722
