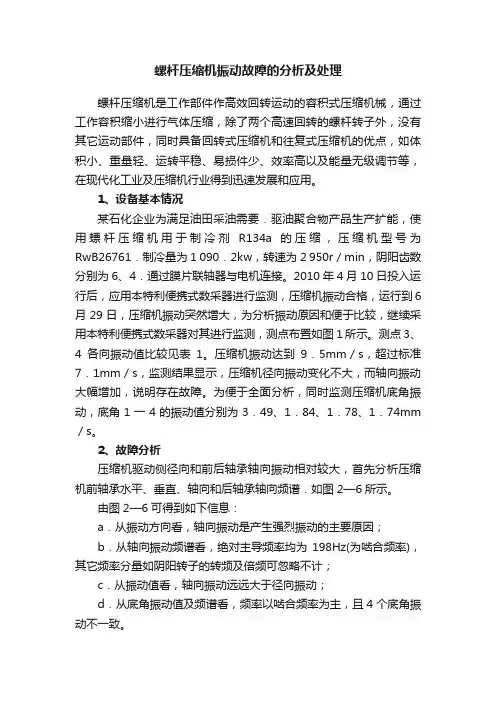

火炬气螺杆压缩机振动故障分析及改造

炼油火炬及火炬气回收设施运行总结及操作优化

火炬及火炬气回收设施运行总结及系统优化 杨黎峰申元鹏 (中国石油四川石化有限责任公司成都彭州611930) 摘要:本文介绍了中国石油四川石化有限责任公司炼油区火炬及火炬气回收设施工艺流程，总结了首次开车来的运行情况及运行过程中存在问题的改造措施，并对进一步降低运行成本，注重环境保护提出了优化方案。 关键词:火炬；火炬气回收；压缩机；火炬气 火炬及火炬气回收设施是炼化企业储运系统的重要组成部分，它的作用主要有两个方面：一是作为全厂安全生产的最后一道安全屏障，满足各工艺装置开车、停车及事故状态下火炬气安全排放的要求；二是满足各工艺装置在正常生产时安全阀和泄压阀小流量泄漏、计划小修火炬气正常排放以及燃料气、氢气系统过剩时排放气体的回收。据不完全统计，2008年国内炼油企业中，低压瓦斯排放量达到21512t，最高占全厂综合加工损失的22%。因此，开好火炬及火炬气回收设施，回收火炬气作为燃料是炼厂一项重要节能降耗措施。 1 系统概况： 中国石油四川石化炼油区独立配套的火炬及火炬气回收设施分火炬气回收单元、火炬单元。火炬单元根据各装置排放量、排放压力和排放介质不同，分为高压火炬（管网最高压力0.4MPaG）、低压火炬（管网最高压力0.1MPaG）、酸性气火炬系统。各系统分别设置分液罐、水封阀组、水封罐及火炬头等设施。 高、低压火炬设施是为满足炼油区各装置开、停车、事故状态等非正常工况火炬气大量排放时高点安全燃烧的设施；酸性气火炬设施是硫磺回收联合装置专用的酸性气安全泄放措施。火炬气回收是用于满足炼油区多套工艺装置在正常生产时安全阀和泄压阀小流量泄漏、装置生产波动中火炬气正常排放量时回收排放瓦斯气，回收气体经压缩机升压后送催化装置脱硫后并入全厂燃料气管网作为燃料。 1.1 火炬单元 火炬设施为捆绑式共塔架敷设，火炬筒体结构为可拆卸式，火炬总高155m。高、低压火炬（DN1400）和酸性气火炬（DN500）共架安装，同时在塔架上预留一个烃类火炬的安装位置，减少了占地面积，便于集中管理和维护。火炬头设速度密封器、配消烟系统和点火系统。火炬配高空点火器11套，地面点火器1套，长明灯11套；火炬点火系统可在现场操

螺杆压缩机之振动分析

螺杆压缩机的工作原理 1.什么叫螺杆空压机： 螺杆压缩机是一种工作容积作回转运动的容积式气体压缩机械。气体的压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳内作回转运动来达到。 螺杆压缩机的基本结构： 在压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子，通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。把节圆内具有凹齿的转子，称为阴转子或阴转子，一般阳转子与原动机连接，由阳转子带动阴转子转动转子上的最后一对轴承实现轴向定位，并承受压缩机中的轴向力。转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中的径向力。在压缩机机体的两端，分别开设一定形状和大小的孔口。一个供吸气用，称为进气口；另一个供排气用，称作排气口。 2.螺杆空压机工作原理：螺杆压缩机的工作循环可分为进气，压缩和排气三个过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。 1)进气过程：转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空 间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。 2)压缩过程：阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气 体在齿沟内不再外流。其啮合面逐渐向排气端移动。啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。 3)排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始 排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。

螺杆压缩机操作规程1

螺杆压缩机操作规程 1.机组启动 1.1 接通电源。 1.2 打开供空压机出气阀门。 1.3 水冷压缩机组需打开冷却水供水阀，确保冷却水供水正常。 1.4 按下“启动”按钮，压缩机自动完成启动过程（星～三角切换过程）。切换时间：出厂时设定是10秒，用户可根据电网情况重新设定。 1.5 机组启动过程完成后压缩机组进入自动加载状态。 1.6 确认加载正常，检查各处有无漏油漏气现象。 2. 机组运行 2.1 运行中定期检查排气压力，排气温度，油位等是否正常。 2.2 检查机组冷凝液是否能自动排出。 2.3 做好工作运行记录，经常检查排气压力，排气温度及压差值是否正常，如有反常现象应及时分析查找原因。 3.停机 3.1 按下“停止”按钮后，压缩机自动卸载约20秒后停机。若按下“停止”按钮前压缩机已空载运行，接受停止命令后，立即停机。 3.2 关闭供气阀，并切断电源。3 关闭冷却水源（水冷机

组）。4 打开手动排污阀。 4. 注意事项 4.1 第一次开机后应再检查油位高度，油面不得低于液位可视位置，否则应立即停机补充油至液位可视位置。正常运转中，如油面低于液位可视位置时，应立即停机加油，加入的润滑油量要适当，防止正常供气时润滑油被压缩空气带走。 4.2 冷却水流量的控制（水冷机组）：一般情况下，排气压力≤1.0MPa机组排气温度必须比环境温度高40～50℃，排气压力>1.0MPa机组排气温度必须比环境温度高50～60℃（冬天取低值，夏天取高值），当机组排气温度不能满足上述要求时，风冷机组可通过遮挡出风口，水冷机组通过调节冷却水量的方法来提高排气温度。 4.3 长期停机的处理方法：（停机三个星期以上）A.电气控制系统做防湿防雨保护。B.将油/气冷却器内的水完全排放干净。C.若有任何故障，应先排除，以利将来使用。D.半小时后将油分离器油/气冷却器内的冷凝水排出。若停机两个月以上，停用前将润滑油换新，并运转5分钟，半小时后排除油分离器内的凝结水。 5. 维修保养周期

有限元与机械振动及故障诊断的关系

有限单元法与机械振动及故障诊断的关系 随着机械向轻量化方向发展，构件的柔度加大；随着机械向高速化方向发展，惯性力急剧增大。在这种情况下，构件的弹性变形可能给机械的运动输出带来误差。在高速、精密机械设计中，为了保证机械的精确度和稳定性，就必须计入这种弹性变形对精度的影响。机械系统柔度加大，系统固有频率下降；而机械运转速度提高，激振频率上升，这种变化使许多机械出现较强振动现象的危险增加了，而振动既破坏机械的运动精度，又影响构件的的疲劳强度，并加剧运动副中的磨损，因此，出现了计入构件弹性的动力分析方法，即弹性动力分析，很多大型机械系统的振动也被分析研究，并为机械故障诊断奠定了理论基础。构件产生振动时，其变形和受力状况非常复杂，弹性动力学给出的微分方程导不出解析解，有限单元法是一种非常有效的数值分析方法，所得的解可以足够逼近于精确值，它使弹性动力学获得了新的、巨大的生命力。 有限单元法的基本思想是将一个连续弹性体看成是由若干个基本单元在节点彼此相连接的组合体，从而使一个无限自由度的连续问题变成一个有限自由度的离散系统问题。有限元求解问题的基本步骤通常为： 第一步：待求解域离散化：将求解域或连续体近似为具有不同有限大小和形状且彼此相连的有限个单元组成的离散域，习惯上称为有限元网络划分。显然单元越小（网格越细）则离散域的近似程度越好，计算结果也越精确，但计算量及误差都将增大，因此求解域的离散化是有限元法的核心技术之一。 第二步：选择插值函数：选择适当的插值函数以表达单元内的场变量的变化规律。场变量可以是标量、向量或者高阶张量。常数多项式为场变量的近似表达式，多项式的阶数取决于单元的节点数、节点的自由度数，以及单元间边界的变量协调性等。场变量及其导数都可以作为节点的未知量。 第三步：形成单元性质的矩阵方程：对单元构造一个适合的近似解，即推导有限单元的列式，其中包括选择合理的单元坐标系，建立单元试函数，以某种方法给出单元各状态变量的离散关系，从而形成刚度矩阵。 第四步：形成整体系统的矩阵方程：将单元总装形成离散域的总矩阵方程，反映对近似求解域的离散域的要求，即单元函数的连续性要满足一定的连续条件。总装是在相邻单元结点进行，状态变量及其导数连续性建立在结点处。 第五步：约束处理求解系统方程：利用系统矩阵方程建立求解方程组，引入边界条件，即约束处理，求解出结点上的未知场变量。 运用有限单元法可获得足够逼近于精确值的解，从而可获得反映设备实际运行状况的振动信号，其时域、频域和幅值域分析结果对于机器故障的准确判断具有重要意义。因此，在机械日益轻量化、高速化的趋势下，有限单元法显得极为重要，而准确的机械振动分析及故障诊断，更需要以有限单元法为支撑。

螺杆压缩机操作规程

螺杆压缩机操作规程 .机组启动 1.1 接通电源。 1.2 打开供空压机出气阀门。 1.3 水冷压缩机组需打开冷却水供水阀，确保冷却水供水正 常。 1.4 按下“启动”按钮，压缩机自动完成启动过程（星～三角 切换过程）。切换时间：出厂时设定是10秒，用户可根据电网情况重新设定。 1.5 机组启动过程完成后压缩机组进入自动加载状态。 1.6 确认加载正常，检查各处有无漏油漏气现象。 2. 机组运行 2.1 运行中定期检查排气压力，排气温度，油位等是否正常。 2.2 检查机组冷凝液是否能自动排出。 2.3 做好工作运行记录，经常检查排气压力，排气温度及压 差值是否正常，如有反常现象应及时分析查找原因。

3.停机 3.1 按下“停止”按钮后，压缩机自动卸载约20秒后停机。若按下“停止”按钮前压缩机已空载运行，接受停止命令后，立即停机。 3.2 关闭供气阀，并切断电源。3 关闭冷却水源（水冷机组）。 4 打开手动排污阀。 4. 注意事项 4.1 第一次开机后应再检查油位高度，油面不得低于液位可视位置，否则应立即停机补充油至液位可视位置。正常运转中，如油面低于液位可视位置时，应立即停机加油，加入的润滑油量要适当，防止正常供气时润滑油被压缩空气带走。 4.2 冷却水流量的控制（水冷机组）：一般情况下，排气压力≤1.0MPa机组排气温度必须比环境温度高40～50℃，排气压力1.0MPa机组排气温度必须比环境温度高50～60℃（冬天取低值，夏天取高值），当机组排气温度不能满足上述要求时，风冷机组可通过遮挡出风口，水冷机组通过调节冷却水量的方法来提高排气温度。 4.3 长期停机的处理方法：（停机三个星期以上）A.电气控制系统做防湿防雨保护。B.将油/气冷却器内的水完全排放干净。 C.若有任何故障，应先排除，以利将来使用。 D.半小时后将油分

螺杆式压缩机操作规程正式版

Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.螺杆式压缩机操作规程正 式版

螺杆式压缩机操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 一、开机前 1. 接通电源，电源指示灯点亮。关闭冷凝液排污阀，打开供气阀。 2. 检查油位计。指针应指示在“绿色”或“橙色”区域内； 3. 打开冷却水截流阀和调节阀。 二、开机 1. 按开机按钮，压缩机开始卸载运行，自动运行指示灯点亮，约10秒钟后，压缩机开始加载运行； 2. 当压缩机处于“加载运行”状态时，调节冷却水流量，使压缩机主机出口

处达到合适的温度； 三、运行中 1. 当自动运行指示灯点亮，表示电机的起动和停转由电脑控制器自动控制； 2. 检查显示屏上的读数应符合要求； 3. 若要手动卸载压缩机，则按卸载键。若要压缩机返回自动运行状态，则按加载键。 四、检查显示屏 1. 经常检查显示屏上的读数和信息，通常显示主显示屏，它显示空压机出气压力、空压机的运行状态、显示屏下方的功能键； 2. 经常检查显示屏，如果总报警指示灯点亮或闪烁则排除故障；

LG20火炬气螺杆压缩机试车方案

山东海右石油化工有限公司 常减压车间 LG20/0.8螺杆压缩机试车方案 编制： 审核： 安全会签： 批准： 二零一八年一月

目录 一、概况 (1) 二、编制依据 (2) 三、仪表和控制系统 (3) 四、试车前应具备的条件： (4) 五、压缩机试运转 (4) 六、正常停机 (6) 七、紧急停车 (7) 八、压缩机停机时的注意事项： (7) 九、质量、安全措施 (8) 十、试车组织机构 (9)

一、概况 1.本装置为辅助装置，负责将常减压装置内塔顶瓦斯气送至催化裂化装置回收轻烃。吸气量：20Nm3/min；吸入压力：0.4KPa（G）；排出压力：0.8MPa(G)； 排气温度：≦85℃；转速：2980r/min；额定功率：185KW 2.装置组成 由螺杆式空压机1台,润滑油过滤循环系统、喷液冷却系统和管线系统组成。 螺杆压缩机内部采用喷柴油冷却工艺，保证出口温度<85℃，以防止内部结焦，保证机组能长周期安全运行。压缩机轴封系统采用迷宫密封+双端面机械密封的组合结构。 润滑油系统为主机轴承、机械密封、平衡活塞提供适当的压力润滑、冷却、密封和轴向力平衡。 润滑油系统每套包括以下主要设备： ●一台不锈钢油箱； ●两台油泵(螺杆泵)，互为备用； ●一台油冷却器(管壳式)； ●一台双联式油过滤器（壳体碳钢，骨架、滤网不锈钢），带有恒流量转 换阀，过滤网精度为25μm； ●一套供油和回油管线系统（带视镜）； ●所有必需的仪表。 油冷却器采用管壳式冷却器，油冷却器的设计和制造符合GB150和GB151标准的规范，水侧的最大压降不得超过0.07MPa。油冷却器壳体和封头材质为容器钢，管板和管束均为不锈钢06Cr19Ni10。回油系统的大小能容纳两台油泵同时工作的全负荷流量。回油系统的大小能容纳两台油泵同时工作的全负荷流量。 (1)管线和管件材料均是奥氏体不锈钢1Cr18Ni9Ti，管子为无缝钢管。 (2)阀门的阀芯为不锈钢，阀体为碳钢。 (3)油箱上装有液位计、温度计、热电阻、电加热器以及排凝阀。

螺杆式空气压缩机原理及其各个系统原理

螺杆式空压机主机部分工作原理 一、主机/电机系统： 单螺杆空压机又称蜗杆空压机，单螺杆空压机的啮合副由一个6头螺杆和2个11齿的星轮构成。蜗杆同时与两个星轮啮合即使蜗杆受力平衡，又使排量增加一倍。我们通常说的螺杆式压缩机一般指双螺杆式压缩机。 单 螺 杆 空 气 压 缩 机

双 螺 杆 式 空 气 压 缩 机 螺杆式(即双螺杆)制冷压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。其齿面凸起的转子称为阳转子，齿面凹下的转子称为阴转子。随着转子在机体内的旋转运动，使工作容积由于齿的侵入或脱开而不断发生变化，从而周期性地改变转子每对齿槽间的容积，来达到吸气、压缩和排气的目的。

主机是螺杆机的核心部件，任何品牌的螺杆机其主机结构和工作机理都是相近的。

(1)吸气过程 转子旋转时，阳转子的一个齿连续地脱离阴转子的一个齿槽，齿间容积逐渐扩大，并和吸气孔口连通，气体经吸气孔口进齿间容积，直到齿间容积达到最大值时，与吸气孔口断开，由齿与内壳体共同作用封闭齿间容积，吸气过程结束。值得注意的是，此时阳转子和阴转子的齿间容积彼此并不连通。 2)压缩过程 转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩；经某一转角后，阴、阳转子齿间容积连通，形成“V”字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程。压缩过程直到基元容积与排气孔口相连通时为止。 (3)排气过程 由于转子旋转时基元容积不断缩小，将压缩后气体送到排气管，此过程一直延续到该容积最小时为止。 随着转子的连续旋转，上述吸气、压缩、排气过程循环进行，各基元容积依次陆续工作，构成了螺杆式制冷压缩机的工作循环。 从以上过程的分析可知，两转子转向互相迎合的一侧，即凸齿与

螺杆压缩机工作原理及结构比较

螺杆压缩机工作原理及结构比较 螺杆式制冷压缩机作为回转式制冷压缩机的一种，同时具有活塞式和动力式（速度式）两者的特点。 1、与往复活塞式制冷压缩机相比，螺杆式制冷压缩机具有转速高，重量轻，体积小，占地面积小以及排气脉动低等一系列优点。 2、螺杆式制冷压缩机没有往复质量惯性力，动力平衡性能好，运转平稳，机座振动小，基础可作得较小。 3、螺杆式制冷压缩机结构简单，机件数量少，没有像气阀、活塞环等易损件，它的主要摩擦件如转子、轴承等，强度和耐磨程度都比较高，而且润滑条件良好，因而机加工量少，材料消耗低，运行周期长，使用比较可靠，维修简单，有利于实现操纵自动化。 4、与速度式压缩机相比，螺杆式压缩机具有强制输气的特点，即排气量几乎不受排气压力的影响，在小排气量时不发生喘振现象，在宽广的工况范围内，仍可保持较高的效率。 5、采用了滑阀调节，可实现能量无级调节。 6、螺杆压缩机对进液不敏感，可以采用喷油冷却，故在相同的压力比下，排温比活塞式低得多，因此单级压力比高。 7、没有余隙容积，因而容积效率高。 螺杆压缩机的工作原理和结构： 1、吸气过程： 螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式空压机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结

束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。螺杆式空压机维修提醒当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。 2、封闭及输送过程： 主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动。 3、压缩及喷油过程： 在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，此即[压缩过程]。而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。 4、排气过程： 当螺杆空压机维修中转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出，直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行。 螺杆压缩机分为：开启式、半封闭式、全封闭式 一、全封闭式螺杆压缩机： 机体采用高质量、低孔隙率的铸铁结构，热变形小；机体采用双层壁结构，内含排气通道，强度高，降噪效果好；机体内外受力基本平衡，无开启式、半封闭承受高压的风险；外壳为钢质结构，强度高，外形美观，重量较轻。采用立式结构，压缩机占地面积小，有利于冷水机组多机头布置；下轴承浸入油槽中，轴承润滑良好；转子轴向力较半封闭、开启式减少50%（排气侧电机轴的

螺杆压缩机振动原因分析

螺杆压缩机振动原因分析 1前言 螺杆压缩机是一种容积型、回转式压缩机,它具有许多活塞压缩机无法比拟的优点。近年来,随着转子齿型和其它结构的不断改进,各方面性能在逐步提高,机型种类也在不断增多,容量范围和使用范围也越来越大,特别是在中型制冷装置上,是取代活塞压缩机具有发展前景的一种机型。但是,由于螺杆压缩机作为一种新型的压缩机,在检修维护保养方面,还缺乏成熟的经验与资料。笔者结合这几年来在螺杆机的维护保养方面的工作经验和实践,就螺杆制冷压缩机在使用过程发生的振动问题,进行分析,找出解决振动的方法,从一个侧面为搞好螺杆压缩机的维护保养进行了探讨。 2问题的提出 该螺杆压缩机组用于江苏金浦集团钟山化工有限公司冷冻装置,为双螺杆式,机组型号为LG20A200Z,由武汉冷冻机厂生产制造,主要技术指标见表1。 螺杆机自投入运行以来一直运行平稳,但前一段时间,压缩机出现振动情况,而且随着时间推移,机组振动的幅度也越来越大,不但严重影响到机组的正常运行,而且还多次由于振动造成有关管路脱焊,从而造成跑氨事故的发生,已直接危及到整套装置的正常运行和操作人员的人身安全,螺杆压缩机的振动问题已到了非解决不可的地步。 3原因分析 3.1分析有可能产生振动的原因 为了使分析更有针对性,我们对机组的振动情况进行了检测,测点(主要分布在轴承处)分布如图1所示。检测结果显示,机组③④两测点处的振动较大,且振幅从大到小的排列次序为③④②①,这充分说明机组的振动是由螺杆机头引起的。

在详细查阅了有关资料及产品说明书,掌握了机组的工作原理及其结构的基础上,对机组的振动原因进行了全面的分析和探讨,认为引起螺杆机组振动的原因有以下几种可能: (1)机组操作不当,吸入过量的润滑油和制冷剂液体; (2)压缩机与电机轴线错位偏心; (3)压缩机地脚螺栓松动或螺帽松动; (4)机组与管道的固有频率相同而产生振动; (5)压缩机与电机联轴节由于敲击变形,传动芯子磨损等因素,联轴器组合件产生偏重,静平衡被破坏; (6)机组内部的阴阳转子在运转中受到了不平衡力的作用。 3.2运用排除法,找出振动的真正原因 (1)对机组进行全面检查后,按照正常开车程序,重新起动机组,调整各运行参数(油压、油温、进气压力、排气压力、电流等)至正常范围; (2)重新校正压缩机与电机同轴度到规定的范围(端面跳动0.08mm,径向跳动0.08mm) ; (3)检查地脚螺栓、螺母有无松动,并紧固好; (4)改变机组有关工艺管线支承点位置,把关键部位的硬管连接改为波纹管连接和不锈钢软管连接,消除共振点。 综上所述,每采取一项相应对策和措施后,都开机试运转,检查机组振动情况,发现机组振动情况暂时虽有所好转,但振动还没有从根本上消除,这说明以上4个方面的原因不是机组振动的主要原因。 (5)检查联轴器,发现有敲击痕,并变形很大;拆卸联轴器,联轴器橡胶传动芯子磨损严重。由此我们推断,联轴器可能产生偏重,静平衡被破坏。再经过多次盘动机组,转动后停止的位置基本维持不变,又从另外一个侧面证明以上的推断。

螺杆压缩机操作手册

螺杆压缩机操作手册 1工作原理 压缩空气冷却到接近冰点来去除压缩空气的水份，并自动排除冷凝液。 2操作程序 2.1开机前检查 2.1.1检查油位，指针就指示在“绿色”区域或“橙色”区域内。 2.1.2如果空气过滤器保养指示器上的彩色区域完全显示出来，则需要更换空气过滤器滤芯。 2.1.3开机前4小时接通电源，以便给制冷压缩机的曲轴箱加热器通电。 2.2开机 2.2.1接通电源。检查电源接通指示灯是否点亮。 2.2.2打开出气阀。 2.2.3关闭冷凝液排污阀。 2.2.4按开机按钮，压缩机开始运行，且自动运行指示灯点亮。开机后10秒，主电机由星形连续转换为△连接。同时压缩机开始加载运行。显示屏上的信息从《Auto unloaded》（自动卸载）转变为《Auto loaded》(自动加载)。 2.3运行中

2.3.1在“加载运行”过程中检查油位：油位计的指针必须指示在“绿色”区域内。如果油位指示在“LOW”（低）档，则按停机按钮，等压缩机停机后切断电源。松开加油塞一圈，让油系统泄压，等几分钟后，再向储气罐内加油至碰到加油塞。拧紧加油塞。 2.3.2如果空气过滤器保养指示器上的彩色区域完全显示出来，则切断电源并更换空气过滤器滤芯。按下按钮复位保养指示器，并复位保养报警信息。 2.3.3如果自动运行指示灯亮，则表示电脑控制器正在自动控制压缩机的运行，即：加载、卸载、电机停机和重新自动起动。 2.3.4检查显示屏 1）经常检查显示屏上的读数和信息。通常显示主显示屏，显示压缩机的排气压力、运行状态及显示屏下方功能键的功能缩写。 2）经常检查显示屏，如果报警指示灯点亮或闪烁时，则须排除故障。 3）如果一个保养计划周期超过或一个监测的易损件的保养值超过，则显示屏上会出现保养信息。此时，须执行显示出来的保养计划中的保养措施或更换该易损件，同时复位相应的定时器。 2.4停机

变频器在炼油厂火炬气柜压缩机上的应用

变频器在炼油厂火炬气柜压缩机上的应用 摘要：变频调速技术作为一项新兴的技术，有着越来越广泛的应用市场和使用 价值。近年来，随着电力电子技术、微电子技术的飞速发展，特别是大功率晶体 管的出现，高性能变频调速器、变频调速器的成本大大降低，变频调速技术也越 来越成熟。变频调速不仅适用于发电厂，而且还适用于石油化工等其他行业，是 一种较为理想的节能控制方法。在石化装置中推广变频技术对减少能源浪费、避 免空气污染具有重要意义。 关键词：变频器炼油厂；火炬气柜；压缩机；应用； 随着科学技术的不断发展，变频器在社会生产领域发挥着十分重要的作用。 变频器应用变频技术与微电子技术改变电机工作原理，对电力进行控制变频器主 要由整流、滤波、逆变，制动电源和驱动电源。来调整输出电源的电压和频率。 根据电机的实际需要来提供所需要的电量。同时，变频器还具有保护功能，在电 流输送的过程中的过流、过压、过载等现象能够起到很好的保护作用。 一、变频器控制系统的工作原理 变频器利用电力半导体器件的通断作用，将工频电源转化为另一个频率电源，能够实现对交流异步电机的控制，变频器的主电路大致上可以分为电压型和电流型。电压形式将电压源的直流转变为交流。直流回路的滤波是电容器。而电流型 电路是将电流的直流转变为交流的变频器。其直流回路的滤波是电感，二者有着 很大的差别，相互作用、相互协调推动着变频器的运转。 二、变频器控制系统的调试 1.工频电源和变频输出电源的核相。在不考虑相序的情况下，可以将变频器 输入电源进行接线。但是一定注意，输入电源线一定不能接到输出的u.v.w端子上，不然变频器将会损坏，线路电力电缆最少要噪持100 mm以上的距离，并且 应选用屏蔽电缆的方式控制线路，来防止对变频器的干扰。选用带钢带的电缆来 进行变频器的输入输出，来防止变频器输入，输出电力电缆时电流对仪表及通讯 设备进行干扰。 2.工频电源与变频输出电源的核相。电势的产生是因为电机在变频运行停止后，在切换过程中电机由于惯性还在旋转，便由此产生工频电源电势和电机瞬时 反电势的叠加作用在电机绕组上，因此造成切换过程中出现过流跳闸的现象。在 调试程序中，首先，只需要利用电机转向进行各项调试，变频器带点虮和电同电 源供电时，电机转向就可以认为相序正常，如果过流跳闸现象出现，在变频切换 到工频运行的调试中，此后把变频运行时的频率升到50 Hz后，对变频器输出电 源和电同工频电源进行测量，同相电压差为380V，此后便把变频器输出相位与电同工频相位调整到基本一致，即同相电压差仅为12 V，此后再切换变频到工频的 运行过程中跳闸情况没有出现。 3.变频器确定加减速的时间。设定合理加减速时间对变频器的可靠运行至关 重要。变频器加速时间出厂设定为10 s，变频器带载试验时经常出现过载保护动作，所以需要对加速时间重新设定，逐渐增加加速时间至40 s后才不出现过载保 护动作，所以变频器加速时间设定为40 s，变频器的减速时间出厂设定为l0 s， 在调试运行中，有时减速变频器过电压动作，这是因为减速时会引起变频器产生 瞬时直流过电压，所以重新设定减速时间，增大为20 s时，变频器在减速过程中 过电压保护未动作。考虑到过快的减速时间所产生的过电压会危及变频器安全， 造成元器件过电压损坏，在确定减速时问时留有余地，最终设定减速时间为30 s。

螺杆式空气压缩机原理

螺杆空压机的工作原理 一、螺杆式空气压缩机的概述 螺杆式空气压缩机是喷油单级双螺杆压缩机，采用高效带轮(或轴器)传动，带动主机转动进行空气压缩，通过喷油对主机压缩腔进行冷却和润滑，压缩腔排出的空气和油混合气体经过粗、精两道分离，将压缩空气中的油分离出来，最后得到洁净的压缩空气。 双螺杆空气压缩机具有优良的可靠性能，机组重量轻、震动小、噪声低、操作方便、易损件少、运行效率高是其最大的优点。 二、压缩机主机工作原理 螺杆式空气压缩机的核心部件是压缩机主机，是容积式压缩机中的一种，空气的压缩是靠装置于机壳内互相平行啮合的阴阳转子的齿槽之容积变化而达到。转子副在与它精密配合的机壳内转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧,完成吸入、压缩、排气三个工作过程。因此，双螺杆转子的型线技术决定着螺杆式空气压缩机产品定位的档次。（有关申行健的型线技术参见主页“双螺杆空压机核心技术”栏目）。 三、双螺杆空压机的工作流程 空气通过进气过滤器将大气中的灰尘或杂质滤除后，由进气控制阀进入压缩机主机，在压缩过程中与喷入的冷却润滑油混合，经压缩后的混合气体从压缩腔排入油气分离罐，此时压缩排出的含油气体通过碰撞、拦截、重力作用，绝大部份的油介质被分离下来，然后进入油气精分离器进行二次分离，得到含油量很少的压缩空气，当空气被压缩

到规定的压力值时，最小压力阀开启，排出压缩空气到冷却器进行冷却，最后送入使用系统。 螺杆式空压机原理 1、吸气过程： 螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式压缩机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。 2、封闭及输送过程： 主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动。 3、压缩及喷油过程： 在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，此即[压缩过程]。而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。

螺杆压缩机操作规程

螺杆空压机安全操作规程 一、目的 本规程用于指导操作者正确操作和使用设备。 二、适用范围 本规程适用于指导本公司螺杆空压机的操作与安全操作。 三、管理内容 （一）操作规程 1、操作者必须熟悉螺杆空压机操作顺序和性能，严禁超性能使用设备。 2、操作者必须经过培训、考试合格后，持证上岗。 3、开机前的准备 （1）打开油气分离器排污阀，排放冷凝水至出油为止。 （2）检查油位，确保处于正常位置。 （3）确保除油器前阀门关闭，打开排气阀至无压状态。 4、开车 （1）合上电源开关，检查“电源指示”灯亮否。 （2）按下“启动”按钮，压缩机启动，检查系统有无泄漏。 （3）压缩机卸荷运行几秒钟后，关闭排气阀，打开除油器前关闭的阀门。 （4）操作人员每两小时巡视一次，并做好记录。

5、停车 （1）按“停机”按钮，压缩机卸荷运行一段时间后停止运行。 （2）排放储气罐内冷却水。 （二）安全操作规程 1、操作者必须熟悉设备一般结构及性能，严禁超性能使用设备。 2、故障自动停机后重新启动按下列步骤进行： 按下紧急停机按钮；消除故障；松开紧急停机按钮；按停止键确认消除故障；按启动键启动压缩机。 3、运行过程： （1）观察油气分离器润滑油高度。负载运行时油位应在视规的1/2～3/4之间。 （2）观察压力指示。排气压力不应超出额定压力+0.02MPa。 （3）观察温度指示。正常情况下，排气温度应在60～90℃之间，超过100度压缩机会自动报警停机。 （4）机组排气温度必须比环境温度高40～50℃。 （5）用手触摸回油管，如冰凉，则说明回油管堵塞，应及时加以疏通。 （6）检查压缩机“卸荷”运行情况。通常当排气压力达到排气压力0.8MPa时，压缩机卸荷运行，排气压力下降到排气压力0.65MPa 时压缩机恢复负载运行。 注：运行过程中，发现以上检查不正常时，应立即停机报修。

振动分析仪之设备状态监测与故障诊断的三个阶段

振动分析仪之设备状态监测与故障诊断的三个阶段 与故障诊断技术的实质是了解和掌握设备在运行过程中的状态，评价、预测设备的可靠性， 早期发现故障，并对其原因、部位、危险程度等进行识别，预报故障的发展趋势，并针对具 体情况作出决策。由此可见，设备状态监测与故障诊断技术包括识别设备状态监测和预测发 展趋势两方面的内容。具体过程分为状态监测、分析诊断和治理预防三个基本环节。 1.状态监测 状态监测是在设备运行中，对特定的特征信号进行检测、变换、记录、分析处理并显示、记录，是对设备进行的基础工作。检测的信号主要是机组或零部件在运行中的各种信息(振动、噪声、转速、温度压力、流量等)，通过利用如机械状态分析仪VIB07这种类型仪器的把这 些信息转换为电信号或其他物理信号，送入信号处理系统中进行处理，以便得到能反映设备 运行状态的特征参数，从而实现对设备运行状态的监测和下一步诊断工作。 2.分析诊断 分析诊断实际上包括两方面的内容：信号分析处理、故障诊断。 信号分析处理的目的是把获得的信息通过一定的方法进行变换处理，从不同的角度提取 最直观、最敏感、最有用的特征信息。分析处理可用专门的振动分析仪器，如VIB07或计算 机进行，一般情况下要从多重分析域、多个角度来分析观察这些信息。分析处理方法的选择、处理过程的准确性以及表达的直观性都会对诊断结果产生较大影响。 故障诊断是在状态监测与信号分析处理的基础上进行的。进行故障诊断需要根据状态监 测与信号分析处理所提供的能反映设备运行状态的征兆或特征参数的变化情况，有时还需要 进一步与某些故障特征参数进行比较，以识别设备是在运转正常还是存在故障。如果存在故障，要诊断故障的性质和程度、产生原因或发生部位，并预测设备的性能和故障发展趋势。 这是设备诊断的第二阶段。 如VIB07振动分析仪，兼备振动分析软件CM-Trend，可软件形成具有机器振动状态数据采集，数据管理，状态报警，故障诊断和趋势分析功能的基本预测维修系统。软件为使用者 提供一个方便灵活的工作平台，使其能够管理机器状态数据，进行日程数据采集，评价机 器状态，分析机器故障并提出预测维修报告。 3.治理预防 治理预防措施是在分析诊断出设备存在异常状态，即存在故障时，就其原因、部位和危 险程度进行研究并采取治理措施和预防的办法。通常包括调整、更换、检修、改善等方面的 工作。如果经过分析认为设备在短时间内尚可继续维持运行时，那就要对故障的发展加强监测，以保证设备运行的可靠性。根据设备故障情况，治理预防措施有巡回监测、监护运行、 立即停机检修三种。 与故障诊断技术的实质是了解和掌握设备在运行过程中的状态，评价、预测设备的可靠性， 早期发现故障，并对其原因、部位、危险程度等进行识别，预报故障的发展趋势，并针对具 体情况作出决策。由此可见，设备状态监测与故障诊断技术包括识别设备状态监测和预测发 展趋势两方面的内容。具体过程分为状态监测、分析诊断和治理预防三个基本环节。 1.状态监测

螺杆压缩机性能分析

螺杆压缩机性能分析 作者：管理员发布于：2012-12-10 23:23:19 文字：【大】【中】【小】 空压机的使用不仅让公司在节能这块有了大幅的提升，并且公司的生产效率这点也比以前有了更好的改善。 螺杆式空气压缩机具有结构简单、工作可靠和操作方便等一系列独特的优点，现在已经得到了全面而又广泛的应用。螺杆式压缩机气体的压缩是靠装置于机壳内互相平行啮合的阴阳转子的齿槽的容积变化而达到。转子副在与它精密配合的机壳内转动，使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线由吸入侧推向排出侧，完成吸入、压缩、排气三个工作过程。进气过程，转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。压缩过程，阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟内不再外流。其啮合面逐渐向排气端移动。啮合面与排气口之间的齿沟空间渐渐减小，齿沟内的气体被压缩压力提高。排气过程，当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为零，即完成排气过程，在此同时转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。螺杆空气压缩机组是由螺杆压缩机主机、电动机、油气分离器、冷却器、风扇、水分离器、电气控制箱以及气管路、油管路、调节系统等组成。 螺杆压缩机的性能影响分析 螺杆压缩机是依靠转子的不断啮合输出压缩气体的，因此主轴转速的变化，对压缩机的容积流量、排气压力都会产生影响，因此主轴转速是影响螺杆压缩机性能的一大因素。当排气压力增大，压缩机功耗也增加，比功率增大，则经济效益下降，所以排气压力对压缩机的能耗有非常显著的影响。同时，一些试验结果表明外界的环境温度也会对螺杆压缩机的性能产生影响。中国在不同季节与不同区域的气温相差较大，环境温度不同则压缩机的吸气温度也不同，这一参数将直接影响了螺杆压缩机的性能。因此，对于以上影响螺杆压缩机性能的因素进行分析，将对螺杆压缩机的使用产生非常大的帮助。 结构与性能分析 螺杆压缩机是一种双轴容积式回转型压缩机，其主要是主(阳)副(阴)两根转子配合，组成啮合副，主副转子齿形外部同机壳内壁构成封闭的基元容积;而蜗杆(单螺杆)压缩机是一种单轴容积式回转型压缩机，其啮合副是由一根蜗杆和两个对称平面布置的星轮所组成，由其蜗杆螺槽和星轮齿面及机壳内壁形成封闭的基元容积。 螺杆压缩机的机体均分为两种，一种为皮带传动式，另一种为直接传动

螺杆式制冷压缩机的操作规程通用版

操作规程编号：YTO-FS-PD355 螺杆式制冷压缩机的操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards

螺杆式制冷压缩机的操作规程通用 版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 螺杆式制冷压缩机的操作规程 一，开机及停机 1，开机前的检查 1）查看操作记录，了解上次停机的原因和时间，如果是正常停机，且连续停机时间不超过一个月，可以按正常操作规程开机；如果连续停机超过一个月或维修后开机，需由机房主管主持开机。 2）检查系统情况：低压循环桶和中间冷却器液位是否在30%～50%之间，如果液位过高，应先开启氨泵向系统供液或通过排液阀向排液桶排液，将液为降至50%以下。 3）检查压缩机：检查油位是否在上油镜1/2以下和下油镜1/2以上；检查能级指示是否在“0”位；检查压缩机各阀门的状态，包括表阀。 以上检查均正常后，可以开始开机。 2，手动开机 1)启动冷却水泵及载冷剂水泵，向冷凝器和蒸发器供

火炬气放火炬燃烧原因分析和控制措施

266 1　火炬燃烧的影响原因分析1.1　工艺方面影响 1.1.1 介质成分复杂，影响系统的运行 1）气柜收集的气体含氢组分高，影响压缩机的压缩效率，导致排量减少，造成油气间断放空燃烧。 2）放空油气带液形成液封，导致气柜收不到气，油气放空燃烧。 3）放空油气中含硫组分高，腐蚀设备。 1.1.2 装置或罐区出现异常波动或特殊情况等，需紧急排放火炬 1）装置晃电造成停工，油气大量放空，来不及回收。2）压缩机停电停工，气柜来不及回收。 3）生产装置无序排放，形成油气排放量的峰值，超出回收能力。 4）工艺变更或工艺管线改造。 5）低瓦管网内的介质不适宜进气柜需要排火炬直接燃烧。 6）低压管网压力超高，突破水封。 1.2　设备方面影响 1）气柜容量偏小。目前，回收低压瓦斯的只有1台10000m 3的湿式气柜，各生产装置、液态烃化肥罐区等系统工况异常时，压缩机压缩效率不够，超过气柜的安全储存容量，必须放火炬燃烧。 2）单台气柜设备设施坏，需要停机运行检修。 3）正常情况下，压缩机同时坏或其中部分坏，压缩机运行满足不了要求，造成火炬放空。主要表现在以下方面：①气压机入口管道、过滤器堵塞。②气压机老化，故障多，效率低，回收量减小。③仪表故障导致压缩机停机。现运行的压缩机系统包含三套联锁（排气压力、排气温度、润滑油压力联锁）。当任一仪表故障，数据超出工艺指标，都会导致压缩机联锁停机，油气放空。④加氢压缩机故障停车，导致火炬山压缩机联锁跳车，气柜高液位，造成火炬放空燃烧。 4）进、出气柜系统的工艺管线、设备出现问题或停用检修，如阀门、过滤器堵或坏等。 1.3　综合管理方面 1）工艺、设备操作方面员工环保意识不强、责任心不到位、技术水平粗糙、操作失误。造成超安高、冲顶、开关阀门和压缩机操作失误等。 2）管理人员指挥不当。 3）设备维护人员维修水平差、维护保养不到位。 2　减少火炬气放火炬燃烧时间的控制措施2.1　工艺优化 1）针对低压管内介质成分复杂，影响瓦斯回收系统运行的情况，对进气柜低压瓦斯气的水洗净化，增设气柜入口水洗罐水洗工艺。低压瓦斯进入气柜前，必须要经过水洗罐进行水洗不完全除液，以及胶质颗粒、固体小颗粒和硫化氢的微溶物的去除处理。各生产装置排放的低压瓦斯在气柜入口处汇集到一起，并在入口增设了一台水洗罐，将水洗脱除杂质后的气体输入干式气柜。 2）工艺操作优化：在装置平稳运行状态下，合理操作压缩机变频器，做到不燃放火炬，不因气柜内气相高度低反补瓦斯。气相高度高于2m小于14m，两台压缩机满频（满负荷）运行；气相高度2m或低于2m，根据焦化放空时间段，合理调节变频大小。 3）在装置放火炬管线上加装流量计，实时监控，加强对火炬的控制。 2.2　设备优化 1）新建1台20000m 3垂直升降式橡胶密封帘干式气柜，新增3台高压压缩机，适应生产需要。新老气柜进、出口线用跨阀相连，可互相切换。气柜回收的油气，经3台高压压缩机送至装置脱硫后，并至干气管网。 2）加强设备维护的力度，降低压缩机的故障，提升压缩机效率。 压缩气成分复杂，对管线产生较强的腐蚀作用，产生的铁锈微粒随气体流动进入压缩机时，易造成入口过滤网的堵塞；介质中重组分因压缩机温度高，重组分变性结焦，压缩机做功能力下降。对此，通过定期检测机组运行效率，根据过滤器前后压差判断是否需要清理压缩机入口的过滤网，使压缩机达到了长周期运行。 2.3　综合性管理 1）严格按照《火炬减排管理规定》规定要求，保证高、低压瓦斯系统平稳；严格火炬排放请示汇报制度，彻底杜绝火炬的非正常排放。 2）员工素质的提高，责任心加强；组织专题培训班，对气压机的操作技术进行培训，提高员工的技术水平。 3）加强火炬压缩机的监控，严格特级设备维护。加强运行监控、工艺监控及运行状态分析，对机组轴承状况进行监测、预测，避免停机后的修理。配备监测仪，加强日常监测。加强机组检修质量的监管，尤其是轴承的装配与齿面间隙的调整。 4）在日常操作中要求火炬岗位人员加强与装置和生产调度的联系，提前询问装置放空时间，有预见性的掌握装置需要排放瓦斯量，提前降低气柜高度，保证装置排瓦斯时气柜有足够的容量可以储存，避免因气柜装容量不够而导致不得不燃放火炬的现象。 3　结论与认识 通过技术和管理手段的完善，近几年排火炬燃烧的时间明显缩短，低压瓦斯气回收量增加，合理利用了能源。2012年2、3月全面大修，火炬复燃时间较长，其余月份控制效果较为明显。2012年火炬全年总燃烧时间为96.8h，年回收低压瓦斯2.08万吨，增收916万元。正常生产时不但消灭了火炬，保护环境，而且降低了加工损失，取得了很好的经济效益。 参考文献 [1]李秀宾.张旭霞.火炬气回收利用技术的研究［J］.石油化工，2010，12. [2]陈永江.火炬气回收系统的设计［J］ .石油化工设计，2002（3） 火炬气放火炬燃烧原因分析和控制措施 肖雪 西安石油大学　陕西　西安　710065 摘要：本文主要分析放火炬燃烧原因，完善系统措施，减少火炬气放火炬燃烧排放。关键词：火炬放空　压缩机　措施
