梁的划分

从结构分析角度来说,基础梁是受到地基反力作用的梁。作用于建筑结构上的荷载和结构物自重,通过柱和墙传递到基础,基础又将其传递到地基土。基础对地基土产生了作用力,同时地基土对基础产生反作用力,这个反作用力,工程界称其为地基反力。凡是受到地基反力作用的梁,我们称其为基础梁。基础梁受地基反力的作用,在跨中无墙区域,产生向上隆起的变形趋势。与上部结构的腾空梁在受到竖向荷载向下作用后向下弯曲变形恰恰相反,所以在过去没有电脑、没有AutoCAD的年代,习惯上把基础梁视作“倒梁楼盖”体系,就是这么一个原因,与基础梁相反,不受地基反力作用,或者地基反力仅仅是地下梁及其覆土的自重产生,不是由上部荷载的作用说产生,这样的地下梁,就不是结构分析意义上的“基础梁”,是“基础拉梁”、“基础连梁”,或者是地下框架梁。

地下框架梁DKL再看(06G101-6)(独立基础、条形基础、桩基承台)69页DKL和JLL的构造要求,在右上图图名线下方的括号中,有“梁上部纵筋也可以在跨中1/3范围内连接”的告知,这就明明白白告诉我们,这个JLL是随上部梁的要求进行连接和锚固,不是像“基础梁”那样上部纵筋在支座左右l0/4的范围实施连接(见(06G101-6)(独立基础、条形基础、桩基承台)51页“基础梁JL纵向钢筋与箍筋构造”)。此外从(06G101-6)(独立基础、条形基础、桩基承台)68页、69页的DKL和JLL“图形语言”我们可以看到,基础地基持力层的顶面与DKL、JLL的底面之间存在“空档”,没有“紧密接触”,因此,这种地下梁没有承受结构意义上的地基反力一根地下梁,两端锚入基础或桩基承台,其上仅仅只承受底层墙体的荷载,如果这根地下梁的下面有宽度≥700mm的“条形基础”,那么,它就是基础梁和基础拉梁两梁合一;如果这根梁地下未设置宽度≥700mm的“条形基础”,仅仅只有宽出梁两侧各25~50mm的纯混凝土垫层,那么,墙体的荷载还是通过这个地下梁传递到地下梁两端的基础或承台。一个直观的体认,房屋建筑基础与地基之间只能是“面接触”,不能是“线接触”。面接触是地基托起了基础及其上部结构;线接触是像刀片那样在切割地基土,嵌入或切入地基土壤,这是显然不行的。

1)基础梁:是作为上部建筑的基础,将上部荷载传至地基,起到承重和抗弯功能。一般是基础梁的基础结构中,无承台,上部有框架柱,箍筋在基础梁上(即使是柱位置)都是满布。2)基础连梁:指连接独立基础、条形基础或桩基承台的梁,不承担由柱传来的荷载。调节基础的不均匀沉降,可在上面布置砖墙,不做抗震要求。多跨基础连梁以柱为支座,单跨基础连梁(若图纸未注明),以承台(或独立基础)为支座,06G101-6,P70。3)地下框架梁:特点是±0.000以下,基础顶面以上,以框架柱为支座,见06G101-6,P68。4)基础拉梁应该和基础连梁是一个概念。5)地梁个人认为是笼统的叫法,以前砖混结构基础下面的梁叫地梁,现在基础连梁(拉梁)、基础梁、地下框架梁也有叫地梁。

=============================

前一段时间我也研究了一下,基础梁,基础拉梁,地梁之类的,具体的看下面:1、现有观点在基础梁的现有计算方法中,较有代表性的是以下两种:(1) 对墙下基础梁,现有观点认为,可视承台梁以上墙体为半无限平面弹性地基,基础梁与墙体(半无限弹性体)共同变形,视基础梁为桩顶荷载作用下的倒置弹性地基梁,按弹性理论求解基础梁的反力,经简化后作为作用在基础梁上的荷载,然后按普通连续梁计算内力。(2) 对柱下条形基础梁,现有观点认为,可视为弹性地基梁计算,即将桩顶反力作为集中力作用在梁上,柱为梁的支座,按普通连续梁分析其内力,桩顶反力按弹性地基架计算确定。对于以上两种不同情况的基础梁,现有观点在计算过程中,均曾视其为弹性地基梁,所不同者,墙下基础梁视为倒置弹性

地基梁,而柱下基础梁则视为弹性地基梁。但应指出的是,现有观点的以上处理方法,是与弹性地基梁的定义不符合的。2、笔者观点2.1 墙下基础梁现有观点视基础梁上墙体为半无限弹性地基,基础梁为桩顶荷载作用下的倒置弹性地基梁。此处,问题的症结在于,能否视墙下基础梁为倒置弹性地基梁?笔者认为墙下基础梁不能视为倒置弹性地基梁;其原因如下所述。(1)基础梁以上墙体,高度一般在18m(例如8度区)左右,宽度在12m左右,抗弯刚度极大,加之该墙体还承受着相当数量的楼面荷载及墙体自重,故该墙体在桩顶荷载作用下,并不会产生变形,亦谈不到弹性,不符合半无限弹性地基假定条件中关于弹性的假定条件。(2)基础梁以上墙体,因每层均有圈梁,故各层墙体间,被圈梁分隔成独立部分,已不存在连续性,整片墙实为砌体与混凝土梁的组合构件,但砖砌体与混凝土梁的弹性模量相差甚大(约10倍),故在受力中,二者是不协同的。因此,墙下基础梁不符合半无限弹性地基关于连续的假定。(3)基础梁以上墙体,系由砖砌体与混凝土梁两种构件组成,且砖砌体系弹塑性材料,其弹性模量从一开始,应力与应变就不成比例。而在地震发生时,即使在小震作用下,根据震害调查,8度区框架,填充墙亦将产生较多裂缝,而中震和大震下,则裂缝更为普遍,即使是框架梁、柱,亦将产生裂缝。此外,砖砌体与框架梁亦不属各向同性构件,故墙体是不符合半无限弹性地基的假定条件的。由上述可知,基础梁上墙体,并不符合半无限弹性地基的匀质、连续、弹性假定条件,故墙下基础梁不应视为倒置弹性地基梁进行有关计算。2.2 柱下基础梁现有观点认为,柱下基础梁可视为弹性地基梁计算,与该观点相应的计算原则有两种:其一是将桩顶反力作为集中力作用在梁上,柱作为梁的支座,桩顶反力按弹性地基梁计算确定,然后按普通连续梁分析内力;其二是视基础梁为弹性地基梁进行分析计算。按照前者,基础梁受桩顶集中力作用,柱为梁的支座。须知此时,由于桩顶集中力与桩底轴向力平衡,则桩顶集中力并不在基础梁内产生内力,仅底层填充墙在基础梁内产生较小内力。此外填充于框架梁和框架柱之间的填充墙,系彼此隔离的小面积独立墙片,同时填充墙目前多采用大孔洞免烧砖,故基础梁以上之填充墙是不符合半无限弹性地基条件的,且因基础梁底部只与回填土接触,并不与地基土接触,只有桩头才与地基土接触。虽然地基土(例如卵石层)在端阻力作用下将产生一些变形,桩身亦会产生弹性压缩变形,但柱下基础梁并不符合倒置弹性地基梁定义。而对于后者,由于同样的原因,柱下基础梁亦不能视为正置弹性地基梁。综上所述可知,问题的要害是应区分弹性地基梁与普通基础梁的界限,因为这是两种不同的概念。弹性地基梁与普通基础梁在两个主要方面存在不同:(1) 普通基础梁的超静定次数是有限的,弹性地基梁的超静定次数是无限的;(2) 普通基础梁可略去地基的变形,弹性地基梁由于梁与地基共同变形,故必须考虑地基变形,方能满足变形连续条件[2]。

3、结论(1) 对于墙下基础梁,梁上墙体不应视为半无限弹性地基,基础梁不应视为桩顶荷载作用下的倒置弹性地基梁。(2) 对于柱下基础梁,不应视为弹性地基梁。(3) 墙下基础梁及柱下基础梁,均应按普通连续梁计算。关于多层框架基础拉梁的几点看法一、框架计算简图无地下室的钢筋混凝土多层框架房屋,独立基础埋埋置较深,在-0.05左右设有基础拉梁时,应拉梁按层1输入。以某学生宿舍为例,该项目为3层钢筋混凝土框架结构,丙类建筑,建筑场地为Ⅱ类;层高3.3m,基础埋深4.0m,基础高度0.8m,室内外高差0.45m。根据《抗震规范》第6.1.2条,在8度地震区该工程框架房屋的抗震等级为二级。设计者按3层框架房屋计算,首层层高取3.35m,即假定框架房屋嵌固在-0.05m处的基础拉梁顶面;基础拉梁的断面和配筋按构造设计;基础按中心受压计算。显然,选取这样的计算生产力简图是不妥当的。因为,第一,按构造设计拉梁的断面和配筋无法平衡柱脚弯矩;第二,《混凝土结构设计规范》(GB50010-2002)(以下简称《混凝土规范》第7.3.11条规定,框架结构底层柱的高度应取

基础顶面至首层楼盖顶面的高度。工程设计经验表明,这样的框架结构宜按4层进行整体分析计算,即将基础拉梁层按层1输入,拉梁上如作用有荷载,应将荷载一并输入。这样,计算简图的首层层高为H1=4-0.8-0.05=3.15m,层2层高为3.35m,层3、4层高为3.3m。根据《抗震规范》第6.2.3条规定,框架柱底层柱脚弯矩设计应行乘以增大系数1.25。当设拉梁层时,一般情况下,要比较底层柱的配筋是由基础顶面处的截面控制还是由基础拉梁处的截面控制。考虑到地基土的约束作用,对这样的计算简图,在电算程序总信息输入中,可填写地下室层数为1,并复算一次,按两次计算结果的包络图进行框架结构底层柱的设计的配筋。二、基础拉梁层的计算模型不符合实际情况基础拉梁层无楼板,用TAT或SATWE等电算程序进行框架整体计算时,楼板厚度应取零,并定义弹性结点,用总刚分板的方法进行分析计算。有时虽然定义楼板厚度为零,也定义弹性结点,但未采用总刚分析,程序分析时仍然会自动按刚性楼面假定进行计算,与实际情况不符。房屋结构的平面不规则时,应特别注意这一点。

关于多层框架基础拉梁的几点看法一、框架计算简图无地下室的钢筋混凝土多层框架房屋,独立基础埋埋置较深,在-0.05左右设有基础拉梁时,应拉梁按层1输入。以某学生宿舍为例,该项目为3层钢筋混凝土框架结构,丙类建筑,建筑场地为Ⅱ类;层高3.3m,基础埋深4.0m,基础高度0.8m,室内外高差0.45m。根据《抗震规范》第6.1.2条,在8度地震区该工程框架房屋的抗震等级为二级。设计者按3层框架房屋计算,首层层高取3.35m,即假定框架房屋嵌固在-0.05m处的基础拉梁顶面;基础拉梁的断面和配筋按构造设计;基础按中心受压计算。显然,选取这样的计算生产力简图是不妥当的。因为,第一,按构造设计拉梁的断面和配筋无法平衡柱脚弯矩;第二,《混凝土结构设计规范》(GB50010-2002)(以下简称《混凝土规范》第7.3.11条规定,框架结构底层柱的高度应取基础顶面至首层楼盖顶面的高度。工程设计经验表明,这样的框架结构宜按4层进行整体分析计算,即将基础拉梁层按层1输入,拉梁上如作用有荷载,应将荷载一并输入。这样,计算简图的首层层高为H1=4-0.8-0.05=3.15m,层2层高为3.35m,层3、4层高为3.3m。根据《抗震规范》第6.2.3条规定,框架柱底层柱脚弯矩设计应行乘以增大系数1.25。当设拉梁层时,一般情况下,要比较底层柱的配筋是由基础顶面处的截面控制还是由基础拉梁处的截面控制。考虑到地基土的约束作用,对这样的计算简图,在电算程序总信息输入中,可填写地下室层数为1,并复算一次,按两次计算结果的包络图进行框架结构底层柱的设计的配筋。二、基础拉梁层的计算模型不符合实际情况基础拉梁层无楼板,用TAT或SATWE等电算程序进行框架整体计算时,楼板厚度应取零,并定义弹性结点,用总刚分板的方法进行分析计算。有时虽然定义楼板厚度为零,也定义弹性结点,但未采用总刚分析,程序分析时仍然会自动按刚性楼面假定进行计算,与实际情况不符。房屋结构的平面不规则时,应特别注意这一点。三、基础拉梁设计不当多层框架房屋基础埋深很大时,为了减小底层柱的计算长度和底层的位移,可在±0.00以下适当位置设置基础拉梁,但不宜按构造要求设置,宜按框架梁进行设计,并按规范规定设置箍筋加密区。但就抗震而言,应采用短柱基础方案。一般来说,当独立基础埋置不深,或者埋置虽深但采用了短柱方案时,由于地基不良或柱子荷载差别较大,或根据抗震要求,可沿两个主轴方向设置构造基础拉梁。基础拉梁截面高度可取柱中心距的1/12~1/18,截面宽度可取1/20~1/30。构造基础拉梁的截面可取上述限值范围内的下限,纵向受力钢筋可取上述所连接柱子的最大轴力设计值的10%作为拉力或压力来计算,当为构造配筋时,除满足最小配筋率外,也不得小于上下各2#14(二级钢),箍筋不得小于Ф8@200。当拉梁上作用有填充墙或楼梯柱等传来荷载时,拉梁截面应适当增加,算出的配筋应和上述构造配筋叠加。构造基础拉梁顶标高通常与基础顶标高或智短柱顶高相同。在这种情况下,基础可按偏心受压构件计

算。当框架结构底层层高不大或埋置不深时,有时要把基础拉梁设计得比较强大,以便用拉梁平衡柱底弯矩。这时,拉梁正弯矩钢筋应全部拉通,负弯矩钢筋至少应在1/2跨拉通。拉梁正负弯矩在框架柱内的锚固、拉梁箍筋的加密及有关抗震构造要求与上部框架梁完全相同。此时拉梁宜设置在基础顶部,不宜设置在基础顶面之上,基础则可按中心受压设计。

拉梁与基础梁的区别以及相应的计算方法[1]

基础地梁一般是承受基础的竖向反力,是受力构件.其尺寸和配筋根据竖向反力值确定. 基础拉梁是调节基础不均匀沉降及承受一层隔墙的荷载,其尺寸按跨度的1/15确定. 在计算模式中,拉梁可以考虑为仅承受自重和底层墙体总量并且将之传给两边基础的两边铰支(或者有时可以考虑是弹性支座)的单跨梁(即在两边基础内钢筋不连续而是达到锚固长度),它的计算同一般的上部结构两边铰支梁;然而,拉梁在实际施工及使用中,由于其基底下层土为老土或者施工中形成的压实土层,而且在协调变形的过程中会承受一定的两边基础的变形差异带来的影响,所以完全没有土反力是不可能的。因此,保守地说,拉梁计算应考虑上下部均配置受力钢筋以应付两种可能性的发生。一般可以使上下部钢筋配置一致。至于实际计算,1/15的长跨比在底层层高以及拉梁埋深总和较大的情况下,可能会小点。拉梁是基础之间的联系梁,其主要作用如下,计算方法依其作用而异1.仅为加强基础的整体性。调节各基础间的不均匀沉降,消除或减轻框架结构对沉降的敏感性。取拉梁拉结的各柱轴力较大者的1/10,按受拉计算配筋,钢筋通长,按受压计算稳定;此时基础按偏心受压基础考虑。基础上土质较好时,建议采用该方法2.用拉梁平衡柱底弯矩。按受弯构件计算,考虑到柱底弯矩的方向的反复性,钢筋通长。此时基础按中心受压基础考虑。3.上两相并兼承托首层墙体或其他竖向荷载。将竖向荷载所产生的拉梁内力与上两种结果之一组合进行计算。 4.构造措施梁宽b=1/25~1/35L,梁高h=1/15~1/20L,配筋上下相同,并满足构造要求001:拉梁的计算方法有两种:1、取拉梁所拉结的柱子中轴力较大者的1/10,作为拉梁轴心受拉的拉力或轴心受压的压力,进行承载力计算。按此法计算时,柱基础按偏心受压考虑。基础土质较好,用此法较节约。2、以拉梁平衡柱底弯矩,柱基础按中心受压考虑。拉梁正弯矩钢筋全部拉通,负弯矩筋有1/2拉通。此时梁的截面高度宜取下面的取值较高者。如拉梁承托隔墙或其他竖向荷载,应将竖向荷载所产生的拉梁内力与上述两种计算方法至一所得之内力组合计算。拉梁截面宽度大于等于1/25L~1/35L,高度大于等于1/15L~1/20L。如按0.1N法计算,配筋应上下相同,且不少于615平方毫米。补充基础梁的有关内容:(1)一般工程无特殊要求时,基础梁顶标高取-0.050(与基础短柱顶平);(2)基础梁地构造在图纸中注明:先素土夯实,再铺炉渣300厚,梁底留100高空隙;(3)基础梁平面定位尺寸必须明确,基础梁支座若没有完全落在基础短柱上,即基础梁端部悬空或局部悬空时,应注明梁下以同标号同浇素砼填充,基础短柱严禁出现外凸现象;(4)基础梁一般采用C20或C25等级的混凝土浇筑;(5)注意基础梁高度一般取1/12跨距。 a.跨距为6m时,梁高一般取500; b.跨距为7.5m时,梁高一般取600或650;梁配筋大小应根据其荷载计算确定,一般可取6Ф16,Ф8@100/200。002:当基础按轴心受力计算,上部结构传来底弯距由基础梁平衡时,基础梁应设置在基础顶面,当基础梁仅起连接作用或作为首层墙体基础时,可设置在-0.05标高处。003:拉梁的设置情况: 1.有抗震设防,基础埋深不一致2.地基土质分布不均匀3.相邻柱荷载相差悬殊 4.基础埋深较大拉梁的主要作用是平衡柱下端弯矩,调节不均匀沉降等. 多层建筑,基础埋深较浅,宜设在基础顶面;高层建筑,宜具体情况而定基础拉梁与基础梁-1 004:1.我想基础埋置很深时,可以在0.00下50或60设基础梁,这样可以降低底层柱的计算高度;2.如果基础埋置不深,明知基础梁拉在靠近0.000处会造成短柱,那就设在基础顶面;如果非得拉在

靠近柱根处,那可以设基础短柱,加大柱截面,箍筋加密; 3.何时设基础梁,楼上说得很清楚,我想补充以上两条,请各位大虾指教;005:Q:请问基础梁配筋是按什么算的?比如开间6m的门式钢架,柱下独立基础,基础梁(我们说的地梁)高为l/12~l/10取,配筋怎么算?A:如果上面没有墙体荷载的话,一般取较大柱底轴力的1/10,按轴心受拉构件计算一下就行了。

曲线桥梁计算

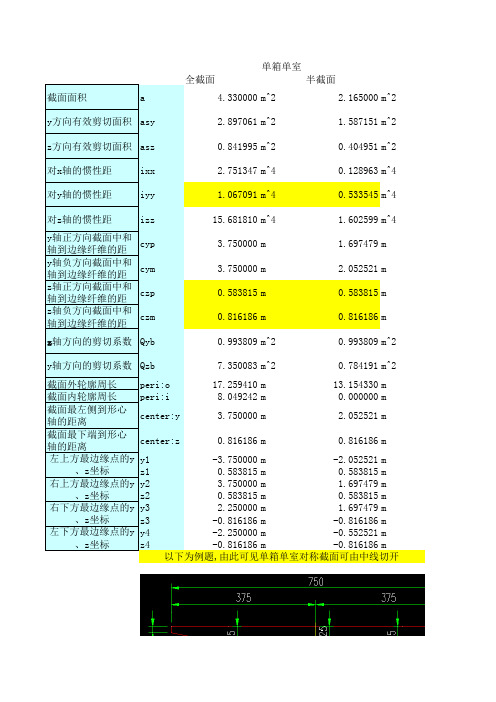

目前解决曲线桥梁计算方法有以下几种: 1、空间梁元模型法 2、空间薄壁箱梁元模型法 3、空间梁格模型法 4、实体、板壳元模型法 第一种方法,是不能考虑桥梁的横向效应的,使用时要求桥梁的宽跨比不易太大。第二种方法,是第一种方法的改进,主要区别是采用了不同的单元模型,考虑了横向作用如翘曲和畸变。 第四种方法,是解决问题最有效的方法,能够考虑各种结构受力问题。 第三种方法,是目前设计及科研中常采用的方法,其特点是容易掌握,且对设计能保证足够的精度,其中采用比较多的方法是剪力-柔性梁格法,能充分考虑弯桥横向的受力特性。 剪力-柔性梁格法的原理 是当梁格节点与结构重合的点承受相同挠度和转角时,由梁格产生的内力局部静力等效与结构的内力。其实质是将传统的一维杆单元计算模式推进到二维计算模型,用一个二维的空间网格来模拟结构的受力特性。 对于梁格法的讨论这里也有不少帖子进行了讨论,实际与梁格之间的等效关系,主要表现在梁格各个构件的刚度计算上,理论上,原型和等效梁格承受相等的外荷载时,必须具有恒等的挠曲和扭转,等效梁格中每一构件的内力也必须等于该构件所代表的原型截面的,事实上这种理想状况是达不到的,模拟也是近似的,但事实是按梁格计算能把握住结构的总体性能,对于设计来说应该是能满足精度的。梁格也是近似的模拟,只要计算者能够和好的模拟了横向纵向的特性,应该是可以作为设计依据的。你在这里说的横向的切分使得预应力产生的次内力问题我不太清楚你指的什么,但是只要横向的刚度业等效了原型,对于计算应该不会出现逆所说的结构内力失真,这条可以通过结果验证。 当然任何结构,只要不怕麻烦都可以用实体单元来分析,只要正确模拟,实体分析也是最精确的,但是对于这种模型要准确模拟可不是一件容易的事,并且预应力的损失计算,施加等等都非常麻烦,还有最后结果的查看也不方便,因此除了结构局部的分析,一般是没有拿实体来进行全桥的整体分析的,至于说单梁我也说了,有些时候精度是可以的,但是对于这种结构相对于梁格来说单梁的精度是不如梁格的。特别是在没有把握的前提下可以做一下梁格的分析,对结果进行对比,能放心一些,其实对于设计,能用单梁算的近量用单梁能用平面的尽量不用空间,这也应该是一个原则,前提是对简化做到心中有数。像这种结构来说如果开始计算就用梁格或者更麻烦的实体来配筋都不是一般的麻烦,配筋计算还是最好用简化的单梁,如果不放心然后用其他方式来验算,这样比较合适 在midas分析中应该注意的问题: 如果你要计算的是普通钢筋混凝土结构,主要看内力结果,可以在划分的时候简单一些,直接“一刀切”,也就是顶底板在同一位置切开,但是在计算其抗弯惯性矩的时候一定要注意纵向梁格的界面惯性矩是相对于整体截面的中性轴的,而不是划分以后的梁格截面本身的惯性矩,对于预应力混凝土的结构你就得注意梁格的划分了,在划分的时候尽量使得划分以后的各个梁格截面要跟原截面的中性轴一致,只有这样计算出来的应力结果才能比较准确,当然,如果是等截面的梁只要划分一个截面就可以了,算起来也不是很费时费力,但是如果是变截
