液压系统建模与仿真分析课程设计 (2)
液压系统建模与仿真分析课程设计
一、引言
液压系统作为一种常见的动力传递方式，在机械领域得到了广泛的应用。在设
计和开发液压系统时，充分了解系统的特性和性能至关重要。因此，液压系统建模与仿真分析是机械工程领域的重要学科之一，本文介绍了液压系统建模与仿真分析的课程设计。
二、液压系统建模
2.1 液压系统的基本组成部分
液压系统包括液压泵、液压缸、液压阀等多个组成部分。在液压系统中，液压
泵将机械能转化为液压能，经过一系列管路和元件转换后，再将液压能转化为机械能，从而完成机械运动。
2.2 液压系统的建模方式
液压系统的建模方式分为符号法和数值法两种。符号法建模主要依据流量平衡
和能量平衡等原理，采用符号公式的方式对系统进行表示。数值法建模采用数值计算的方式对系统进行模拟，通过求解系统的微分方程或者差分方程来得到系统的状态。而在实际应用中，一些较为复杂的系统往往需要采用更为高级的数值计算方法进行建模。
三、液压系统仿真分析
液压系统仿真分析是指利用计算机对液压系统进行虚拟实验，预测系统的性能
和行为，对系统进行优化和改进的过程。液压系统仿真分析能为液压系统的实际应用提供参考和指导，并在系统设计和开发阶段为工程师提供更加精确和可行的方案。
3.1 液压系统的仿真分析工具
常见的液压系统仿真分析工具包括MATLAB、Simulink、AMESim等。这些仿真
工具都提供了一系列的仿真库和仿真模型，可以快速地对液压系统进行建模和仿真分析。同时，这些仿真工具也具有界面友好、数据可视化等特点，方便工程师快速分析系统的性能和行为。
3.2 液压系统仿真分析的应用
液压系统仿真分析是液压系统设计和开发中的重要工具之一。通过液压系统仿
真分析，可以对系统的运行情况进行预测和评估，并在可能的情况下对系统进行优化和改进。同时，液压系统仿真分析也能为液压系统的维护和故障排除提供重要的参考和指导。
四、液压系统建模与仿真分析的案例分析
为了更好地展示液压系统建模与仿真分析的应用，本文以液压式机械手臂为例
进行案例分析。
4.1 机械臂系统的建模
机械臂系统由液压泵、液压缸、液压阀等多种组成部分构成。在机械臂系统的
建模过程中，需要对每个组成部分进行建模，以确保整个系统的仿真模型的准确性。同时，在建模过程中，需要考虑系统在不同工作状态下的性能和行为。
4.2 机械臂系统的仿真分析
采用SIMULINK对机械臂系统进行仿真分析，在仿真分析过程中，可以得到机
械臂的动态性能和响应特性等方面的信息。通过对仿真结果进行分析和评估，可以确定机械臂系统的性能和行为是否符合要求。同时，也能为机械臂的优化和改进提供参考和指导。
五、结论
本文介绍了液压系统建模与仿真分析的课程设计，阐述了液压系统的建模方式、液压系统仿真分析的工具和应用，并以液压式机械手臂为例进行了案例分析。液压系统建模与仿真分析是机械工程领域非常重要的学科，有助于工程师更好地了解和优化液压系统的性能和行为。
液压课程设计说明书
计算机辅助设计与制造 《液压传动》课程设计说明书 班级： 姓名： 学号：
《液压传动》课程设计说明书————————————————————————————————————— 目录 一、液压传动课程设计的目的----------------------------------1 二、液压课程设计题目----------------------------------------1 三、液压系统的设计计算--------------------------------------2 （一）明确设计要求------------------------------------------2 （二）工况分析----------------------------------------------2 （三）确定主要参数------------------------------------------5 （四）拟定液压系统原理图------------------------------------8 （五）液压元件的计算与选择----------------------------------9 （六）液压缸的设计------------------------------------------11 （七）绘制液压装配图----------------------------------------13 四、总结------------------------------------------------------------------------------14 五、致谢------------------------------------------------------------------------------15 六、参考文献------------------------------------------------------------------------16
液压课程设计任务书
液压课程设计计算举例 液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。现以一台卧式单面多轴钻孔组合机床动力滑台液压系统为例，介绍液压系统的设计计算方法。 1 设计要求及工况分析 1.1设计要求 要求设计的动力滑台实现的工作循环是：快进 → 工进 → 快退 → 停止。主要性能参数与性能要求如下：切削阻力F L =30468N ；运动部件所受重力G =9800N ；快进、快退速度υ1= υ3=0.1m/s ，工进速度υ2=0.88×10-3m/s ；快进行程L 1=100mm ，工进行程L 2=50mm ；往复运动的加速时间Δt =0.2s ；动力滑台采用平导轨，静摩擦系数μs =0.2，动摩擦系数μd =0.1。液压系统执行元件选为液压缸。 1.2负载与运动分析 (1) 工作负载 工作负载即为切削阻力F L =30468N 。 (2) 摩擦负载 摩擦负载即为导轨的摩擦阻力： 静摩擦阻力 N 196098002.0s fs =?==G F μ 动摩擦阻力 N 98098001.0d fd =?==G F μ (3) 惯性负载 N 500N 2 .01.08 .99800i =?=??= t g G F υ (4) 运动时间 快进 s 1s 1.010 1003 1 1 1=?= = -υL t 工进 s 8.56s 10 88.010 50332 2 2=??= = --υL t 快退 s 5.1s 1 .010 )50100(3 3 2 13=?+= += -υL L t 设液压缸的机械效率ηcm =0.9，得出液压缸在各工作阶段的负载和推力，如表1所列。
基于AMEsim的液压系统建模与仿真
基于AMEsim的液压系统建模与仿真 液压系统是工程中常见的一种动力传输系统，它通过液压传动来实现力的传递和执行 机构的动作控制。液压系统具有传动效率高、传动力矩大、动作平稳、反应灵敏等优点， 因此在机械制造、航空航天、船舶、石油化工、建筑工程等领域得到了广泛应用。为了更 好地设计和优化液压系统，工程师们常常需要对液压系统进行建模与仿真分析。 AMEsim是一种基于物理的系统级建模和仿真软件，可以用来对复杂的液压系统进行建模与仿真。它能够快速准确地模拟液压系统的动态特性，并通过仿真分析系统的运行状态、性能和参数变化对系统进行优化。本文将介绍使用AMEsim对液压系统进行建模与仿真的步骤和方法。 一、液压系统建模 1.系统结构设计 在进行液压系统建模前，需要根据实际应用场景设计系统的结构和组成。液压系统通 常包括液压源、执行元件、控制元件和辅助元件等部分。液压源一般由油箱、泵和电动机 组成，用于产生液压能。执行元件包括液压缸、液压马达等，用于产生力和运动。控制元 件包括阀门、液压控制阀等，用于控制液压系统的动作和方向。辅助元件包括滤油器、冷 却器等，用于保护和维护液压系统。在建模时，需要将这些部分进行合理的组织和连接。 2.建立物理模型 在AMEsim中，可以通过图形化界面来建立液压系统的物理模型。首先需要选择合适的元件模型，并将其拖放到系统工作区中。可以选择液压缸、液压马达、液压泵、油箱、阀 门等元件模型。然后通过连接线将这些元件连接在一起，形成完整的系统结构。在建立连 接时，需要考虑元件之间的流动方向和控制信号的传递。 3.设定参数和初始条件 建立物理模型后，需要对各个元件的参数进行设定。这些参数包括液压源的功率、泵 的流量和压力、执行元件的有效面积和行程、控制阀的开启和关闭时间等。还需要对系统 的初始条件进行设定，如油箱中的油液初始压力和温度等。 完成系统的物理建模后，就可以进行仿真分析。在AMEsim中，可以通过设置仿真时程和控制信号来对系统进行仿真。需要设定仿真的时间步长、仿真的时长和控制信号的变化 规律。可以设置泵的流量和压力随时间的变化、阀门的开启和关闭规律等。 2.运行仿真
液压系统建模与仿真分析课程设计
液压系统建模与仿真分析课程设计 一、介绍 液压系统是将液体作为能量传输介质的机械传动系统。液压系统广泛应用于工业领域，特别是在重载设备和高要求的位置控制系统中。为了优化设计和改进系统性能，在液压系统的设计和优化过程中，一定要进行建模与仿真分析。本文将详细探讨液压系统建模与仿真分析的课程设计。 二、液压系统建模 液压系统建模是学习液压系统运动学和动力学的基础。在设计液压系统时，首先需要了解液压元器件和控制阀的原理，并掌握系统中各部分之间的关系。 液压系统由许多不同的部分组成，包括：油泵、执行器、控制阀和储油器。为了建立液压系统的数学模型，需要采用质量守恒定律和动量守恒定律来描述系统中的所有流体和固体部分。 液压系统建模最关键的两个部分是流量和压力。流量是指单位时间内通过管道的液体体积，通常以毫升/秒或升/分钟的形式表示。压力是指储存在液压系统中的液体压力，通常以帕斯卡（Pa）或巴（Bar）的形式表示。 三、液压系统仿真分析 液压系统仿真分析是通过计算机模拟液压系统设计和操作的性能。通过液压系统仿真分析，可以预测液压系统在不同工作条件下的性能，并评估系统设计的优点和缺点。 一般来说，液压系统仿真分析包括以下步骤： 1.构建液压系统模型：利用数学模型和仿真软件构建液压系统模型。
2.确定系统参数：包括油泵、执行器、控制阀的参数等。 3.仿真运行：运用各种不同的仿真技术模拟液压系统的运行并记录数据。 4.数据分析与结果：评估液压系统在不同情况下的性能指标，如流量、 压力等，并提供优化方案。 四、液压系统建模与仿真分析的课程设计 液压系统建模与仿真分析的课程设计主要分为以下几部分： 1.理论基础学习：液压系统动力学和运动学的知识学习。 2.液压系统建模：利用液压系统仿真软件，采用液压元器件和控制阀的 原理，构建数学模型，确定系统参数，并进行仿真运行。 3.数据分析与结果：根据仿真数据分析，评估液压系统在不同情况下的 性能指标，并提供优化方案。 4.实验室操作：进行液压系统实验室操作，了解液压系统的实际工作环 境，掌握液压元器件及控制阀的安装及调试方法。 五、总结 液压系统建模与仿真分析是掌握液压系统设计和应用的重要基础。通过本文的 介绍，我们了解了液压系统建模与仿真分析的基本知识，以及液压系统建模与仿真分析的课程设计内容。希望本文对液压系统设计和仿真分析有所启发，帮助读者更好地掌握液压系统的理论和实践。
液压系统建模与仿真分析教学设计
液压系统建模与仿真分析教学设计 引言 液压系统是一种广泛应用于机械、工程和设备控制中的动力系统。它能将液体 强制送入管道或设备中，通过压力进行工作和控制，具有输送能力大、能量损失少、工作平稳等优点。因此，液压系统已成为航空、制造业、汽车工业、生产线等领域的核心技术之一。 本文将介绍一种液压系统建模与仿真分析的教学设计，以提高学生对液压系统 的理解和掌握能力。 课程设计 课程内容 本教学设计主要分为以下三个部分： 1.液压系统基本原理和组成部分：包括液体、泵、储油箱、液压马达、 液压缸、液压阀门等组成部分的作用和工作原理，以及常见的液压系统组成。 2.液压系统建模：介绍液压系统建模的方法和步骤，如需进行液压系统 仿真分析，需要先建立数学模型，然后在仿真软件中进行仿真分析，从而观 察液压系统的动态响应、能耗和效率等性能指标。 3.液压系统仿真分析：介绍如何进行液压系统仿真分析并观察系统的动 态响应、能耗和效率等性能指标，以及分析仿真结果的意义和价值。 教学方法 本课程设计采用如下教学方法：

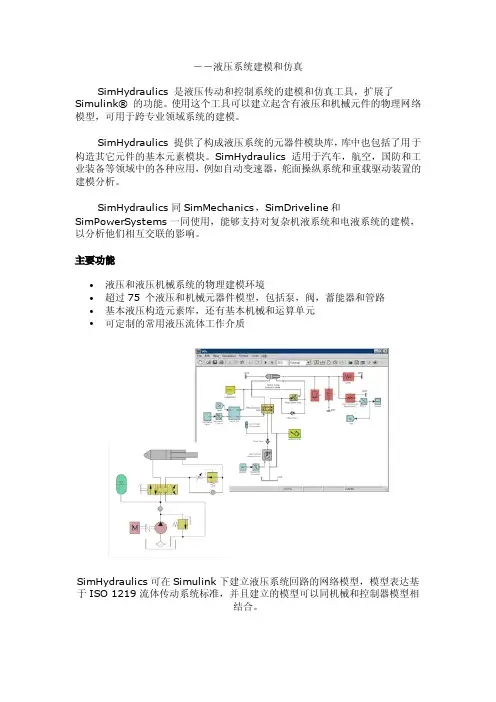

1.理论授课：讲解液压系统的基本原理和组成部分，重点介绍液压系统 的建模方法和步骤，以及液压系统仿真分析的方法和意义。 2.实例演示：选取一个简单的液压系统进行建模和仿真分析，通过示范 的方式让学生了解具体的建模步骤和仿真过程。 3.实践操作：要求学生在课后自行完成一组液压系统组装和仿真分析， 并将仿真结果进行报告、分析和讨论。 教学媒介 为了使学生更好地掌握液压系统建模与仿真分析的知识，本课程设计将采用以下教学媒介： 1.实物展示：展示液压马达、液压缸等液压系统组成部分，让学生直观 了解液压系统的组成和工作原理。 2.仿真软件：使用MATLAB、SimHydraulics等液压系统仿真软件进行实 际操作和实验。同时，远程授课也可以借助在线虚拟仿真实验室或虚拟仿真软件等方式进行。 3.PPT展示：使用PowerPoint等演示工具进行液压系统建模与仿真分 析的课程介绍和教学辅助。 教学效果 通过本教学设计，学生可以掌握液压系统的基本原理和建模方法，了解液压系统的仿真分析技术，并在实践中进行液压系统的组装和仿真分析。学生将具备如下知识和能力： 1.掌握液压系统的基本原理和组成部分。 2.理解液压系统的建模方法和步骤。
液压系统的课程设计说明书
目录 引言 (2) 第一章明确液压系统的设计要求 (2) 第二章负载与运动分析 (3) 第三章负载图和速度图的绘制 (4) 第四章确定液压系统主要参数 (4) 4。1确定液压缸工作压力 (4) 4.2计算液压缸主要结构参数 (4) 第五章液压系统方案设计 (7) 5。1选用执行元件 (7) 5.2速度控制回路的选择 (7) 5。3选择快速运动和换向回路 (8) 5。4速度换接回路的选择 (8) 5。5组成液压系统原理图 (8) 5.5系统图的原理 (9) 第六章液压元件的选择 (11) 6。1确定液压泵 (11) 6.2确定其它元件及辅件 (12) 6。3主要零件强度校核 (13) 第七章液压系统性能验算 (15) 7。1验算系统压力损失并确定压力阀的调整值 (15) 7。2油液温升验算 (17) 设计小结 (18) 参考文献 (19)
引言 液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部门就越多. 液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动,易于实现较大范围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长,易于实现标准化、系列化。 液压传动的基本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力及力流量来表现的。而所有的基本回路的作用就是控制液压介质的压力和流量,因此液压基本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。所以基本回路可以按照这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。 第一章明确液压系统的设计要求 要求设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统.要求实现的动作顺序为:启动→快进→工进→快退→停止。液压系统的主要参数与性能要求如 下：轴向切削力F t =20000N，移动部件总质量G＝10000N；快进行程l 1 =100mm，工 进行程l 2 =50mm。快进、快退的速度为5m/min，工进速度0。1m/min。加速减速时 间△t=0。15s;静摩擦系数f s ＝0.2;动摩擦系数f d ＝0。1。该动力滑台采用水平放 置的平导轨，动力滑台可在任意位置停止.
液压与气压传动课程设计--液压气动系统系统设计与分析
液压与气压传动课程设计--液压气动系统系统设计与分析
宁波理工学院液压气动系统系统设计与分析 姓名朱贤晖 学号 3100612086 专业班级机械电子工程102 分院机电与能源工程学院 完成日期 2013年12月19日
目录 1.设计任务书 (3) 1.1课程设计题目 (3) 1.2课程设计的目的和要求 (3) 2.负载分析 (3) 3.液压系统设计方案 (5) 3.1确定液压泵类型 (5) 3.2选用执行元件 (5) 3.3快速运动回路和速度换接回路 (5) 3.4换向回路的选择 (5) 3.5组成液压系统绘原理图 (5) 4.液压系统的参数计算 (7) 4.1液压缸参数计算 (7) 4.1.1初选液压缸的工作压力 (7) 4.1.2确定液压缸的主要结构尺寸 (7) 4.1.3计算液压缸各工作阶段的工作压 力、流量和功率 (8) 4.2液压泵的参数计算 (9) 4.3电动机的选择 (9)
5.液压元件的选择 (10) 5.1液压阀及过滤器的选择 (10) 5.2油管的选择 (11) 5.3油箱容积的确定 (11) 6.验算液压系统性能 (12) 6.1压力损失的验算及泵压力的调整 (12) 6.1.1工进时的压力损失验算和小流量 泵压力的调整 (12) 6.1.2快退时的压力损失验算及大流量 泵卸载压力的调整 (12) 6.2液压系统的发热和温升验算 (14) 7.阀块的3D结构 (15) 8.总结及感谢 (19) 8.1设计小结 (19) 8.2设计所得及感谢 (19) 9.参考文献 (20)
1.设计任务书 1.1课程设计题目 设计一台上料机的液压传动系统。 1）工作台的工作循环过程：“快速上升－慢速上升－停留－快速下降”。 2）工作参数：工件的重量为500Kg ，滑台的重量为100Kg ，快速上升要求>=45mm/s,慢速上升要求>=8mm/s ，快速下降要求>=55mm/s,滑台采用V 型导轨，导轨面夹角为90°，滑台与导轨的最大间隙为2mm ，气动加速与减速时间均为0.5s ，液压缸的机械效率为0.91（考虑密封阻力）。 1.2课程设计的目的和要求 通过设计液压传动系统，使学生获得独立设计能力，分析思考能力，全面了解液压系统的组成原理。 明确系统设计要求；分析工况确定主要参数；拟订液压系统草图；选择液压元件；验算系统性能。 2.负载分析 负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力的机械效率中加以考虑。因工作部件的卧式防止，重力的水平分力为零，这样需要考虑的力有：切削力，导轨摩擦力和惯性力。导轨的正压力等于动力部件的重力，社导轨的静摩擦力为fs F ，动摩擦力为fd F ，400015005500N F N =+=,则 0.255001100fs s N F f F N =⨯=⨯= 0.15500550fd d N F f F N =⨯=⨯= 而惯性力 N t v g G t v m F m 82505 .01060/5.45500=⨯⨯=∆∆⨯=∆∆=
基于AMEsim的液压系统建模与仿真
基于AMEsim的液压系统建模与仿真 一、引言 液压系统是利用液体传递能量，控制方向和力的一种传动方式。液压系统在工业生产 和机械设备中得到了广泛应用，包括汽车制造、航空航天、冶金、建筑、工程机械等领域。而建立精准的液压系统模型并进行仿真分析对于系统设计和性能优化具有重要意义。 AMESim是一款专业的多物理领域仿真软件，具有稳定、可靠的仿真算法，能够对液压系统进行精确的建模和仿真分析。本文将介绍基于AMESim的液压系统建模与仿真的方法，通过具体案例来展示其应用价值。 二、液压系统建模方法 1. 液压元件建模 在AMESim中，液压系统的建模是基于液压元件的模型。液压元件可以分为液压源、执行元件、控制元件和辅助元件四类。液压泵、液压缸、换向阀、节流阀等都可以在AMESim 中进行建模。 建模液压元件时，需要考虑其物理特性和动态行为，并根据实际工况和使用要求设置 其参数。在液压泵的建模中，需要考虑其排量、转速对流量和压力的影响；在液压缸的建 模中，需要考虑其面积、摩擦和密封对其运动过程的影响。 液压管路在液压系统中起着传输液体、传递动力和信号的作用。在建模时，需要考虑 管路的长度、直径、摩擦、弯头、阀门等因素对液压性能的影响。 在AMESim中，可以通过设置管路的几何参数、流体介质和流动特性等来建立液压管路的模型。通过对管路压力、流量、温度等参数的仿真分析，可以评估管路的性能和系统的 稳定性。 3. 控制系统建模 三、液压系统仿真分析 基于AMESim的液压系统建模完成后，可以进行仿真分析以评估系统性能和优化设计。液压系统的仿真分析主要包括以下几个方面： 1. 动态特性分析 通过仿真分析液压系统的动态特性，可以评估系统的响应速度、稳定性和阻尼特性等。在动态仿真中，可以模拟系统的启动、运行和停止过程，评估系统对外部扰动的响应和抑 制能力。
液压系统设计的仿真研究与实践
液压系统设计的仿真研究与实践 一、引言 液压系统作为机械传动领域中较为重要的一种传动方式之一，在工业、航空、军事、农业等众多领域都有着广泛的应用。液压系统设计的关键在于确保系统稳定性和可靠性，这需要液压系统设计师具有扎实的液压学理论基础和丰富的实践经验。现代科技的不断发展，仿真技术的广泛应用为液压系统设计带来了一次全新的改革。本文旨在通过液压系统仿真技术的研究和实践，探讨液压系统仿真技术在设计中的应用以及其优势。 二、液压系统设计的仿真技术 液压系统是由液压元件、执行元件、控制元件、液压传动介质等组成的一个动力传动系统。传统的液压系统设计通常是通过阻抗匹配和经验公式，从经验角度进行推算、计算。但这种方式的计算精度较低，液压系统设计师会遇到大量的试验过程和修改流程。在现代化的制造业和设计工作中，设计师们不再满足于此，开始尝试利用计算机仿真技术进行设计和验证。 液压系统仿真技术是一种基于计算机的液压系统设计软件，通过数值计算的方法，将各种物理量以图形化方式展现出来进行模拟，是一种快速分析液压系统的有效工具。液压系统仿真技术的应用可以帮助液压系统设计师在设计前，先进性的分析和优化设
计方案。在设计完成后，还可以进一步进行系统的仿真验证和优化，从而确保液压系统的运行稳定和可靠性。 三、液压系统仿真技术的优势 液压系统仿真技术在液压系统设计中的优势主要有以下几个方面： 1.提高设计效率 液压系统仿真技术可以高效地进行液压系统模型建立、仿真计算，从而节约工作时间，提高工作效率。设计师可以通过高度集成的工作界面快速地生成系统图、参数设定、流程控制等，大大提高了设计效率。 2.优化设计方案 液压系统仿真技术可以模拟出液压系统在运转过程中各种物理量的影响，可以通过改变系统结构、液压元件参数以及各级控制策略等因素，优化设计方案。 3.降低试验成本 试验成本通常是液压系统设计中的一个重要因素，制造商需要花费很多成本进行试验。而采用液压系统仿真技术，可以在计算机中进行系统的仿真验证，不仅可以大大降低试验成本，还可以避免试验不合格带来的经济及时间损失。

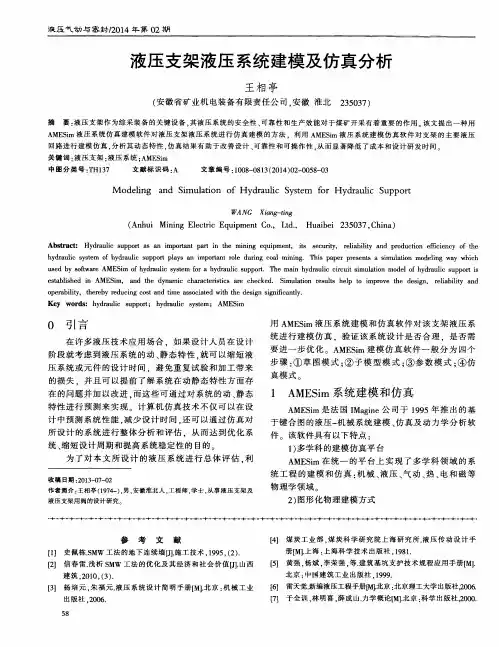

基于AMESim的液压系统建模与仿真技术研究
基于AMESim的液压系统建模与仿真技术研究 基于AMESim的液压系统建模与仿真技术研究 摘要：随着液压技术在各个领域的广泛应用，液压系统的性能评估和优化变得尤为重要。本文基于AMESim软件，对液压系统的建模与仿真技术进行了研究。通过对液压系统的数学模型进行建立和仿真分析，可以有效地评估系统性能，预测系统的响应和优化系统设计。通过对不同组件的建模和仿真，可以为液压系统的优化提供重要的参考依据。本文分析了液压系统建模与仿真的基本原理和方法，并通过具体实例对AMESim 软件在液压系统仿真方面的应用进行了探讨。 关键词：AMESim软件；液压系统；建模；仿真 1. 引言 液压技术广泛应用于各个领域，如机械制造、航空航天、冶金等。随着液压系统的复杂性和性能要求的提高，如何对液压系统进行准确的建模和仿真成为了一个关键问题。通过液压系统的建模和仿真，可以有效地评估系统性能，预测系统的响应和优化系统设计。因此，液压系统建模与仿真技术的研究具有重要的应用价值。 2. 液压系统建模与仿真技术概述 液压系统建模与仿真技术是通过对液压元件进行建模，并建立其数学方程，通过计算机仿真的方式模拟系统的行为和性能。常见的液压元件有液压缸、液压马达、液压泵等等。液压系统的建模与仿真技术主要包括建立液压元件的数学模型、建立系统的动态模型以及进行仿真分析等。在建立液压元件数学模型时，需要考虑流体力学和机械力学方面的因素，并建立相应的数学方程。建立系统的动态模型是基于液压元件的数学模型，
通过对系统的动态特性进行与仿真研究。仿真分析包括对系统性能的评估和系统响应的预测等。 3. AMESim软件的基本原理和功能 AMESim是一种基于物理演算的系统级仿真软件，可以用于各 种工程领域的系统建模和仿真。AMESim软件采用图形化建模 和仿真方法，通过建立系统的框图并设置元件参数，可以方便地建立和修改系统模型。AMESim软件可以提供液压元件的各 种模型，如液压缸、液压马达、液压阀等，还可以进行多领域耦合仿真，如液压与机械、液压与电气等。 4. 液压缸建模与仿真 通过AMESim软件，可以建立液压缸的数学模型，并进行相应 的仿真分析。液压缸的数学模型是基于流体力学和机械力学的基本原理建立的。液压缸的数学模型主要包括压力方程、力方程和流量方程等。通过对液压缸的数学模型进行仿真分析，可以获得液压缸的力、速度和位移等性能指标，并进行优化设计。 5. 液压马达建模与仿真 同样地，通过AMESim软件，可以建立液压马达的数学模型， 并进行仿真分析。液压马达的数学模型也是基于流体力学和机械力学的基本原理建立的。液压马达的数学模型主要包括压力方程、力方程和流量方程等。通过对液压马达的数学模型进行仿真分析，可以获得液压马达的功率、转速和扭矩等性能指标，并进行优化设计。 6. 液压系统建模与仿真实例 本文以液压升降系统为例，对液压系统的建模与仿真进行了实例分析。通过对系统的各个组件进行建模，并设置相应的参数，利用AMESim软件进行仿真分析，可以获得系统的性能指标， 并进行优化设计。
基于AMEsim的液压系统建模与仿真
基于AMEsim的液压系统建模与仿真 1. 引言 1.1 研究背景 深入研究基于AMEsim的液压系统建模与仿真方法具有重要意义。通过建立高效精确的模型，优化系统参数，提高系统性能，可以为工 程领域的液压系统设计与优化提供重要的理论支撑。为此，本文将围 绕AMEsim液压系统建模方法、建模步骤、仿真分析、参数优化和性能评估等方面展开深入探讨，旨在为液压系统的设计和优化提供参考 依据。 1.2 研究目的 研究的目的是为了探索基于AMEsim的液压系统建模与仿真方法，通过对液压系统的建模和仿真分析，进一步深入了解液压系统的工作 原理和性能特点。通过对参数优化和性能评估的研究，提高液压系统 的效率和性能，为工程实践提供技术支持。通过对实验结果的分析和 未来研究方向的展望，为液压系统的发展和应用提供理论和技术参考，推动液压系统技术的进步和创新。通过本次研究，旨在为液压系统的 设计、优化和应用提供更加科学和可靠的方法和技术支持，促进液压 技术的发展和应用。 1.3 研究意义
液压系统在工程领域中具有重要的应用价值，它能够将液体的流 动和压力转化为力和运动。对于液压系统建模与仿真的研究意义重大。通过建模与仿真可以帮助工程师更好地了解液压系统的工作原理和特性，从而提高系统设计的准确性和效率。基于AMEsim的液压系统建模与仿真可以有效减少实际试错成本，提高系统设计的可靠性和稳定性。通过参数优化和性能评估，可以进一步优化液压系统的设计，提 高系统的性能和效率。深入研究基于AMEsim的液压系统建模与仿真具有重要的理论和实际意义，对于推动液压技术的发展和应用具有积 极的促进作用。 2. 正文 2.1 AMEsim液压系统建模方法 AMEsim液压系统建模方法是基于AMEsim软件平台的一种建模方法，它可以帮助工程师们更准确地模拟液压系统的运行情况，从而 实现系统设计、优化和性能评估。在进行液压系统建模时，首先需要 选择合适的元件模型，如液压泵、液压缸、阀等，然后根据系统的实 际情况对这些元件进行连接和参数设置。接下来是搭建系统的拓扑结构，即将各个元件按照功能逻辑连接起来，形成整个系统的模型。在 搭建完模型后，需要对系统进行仿真分析，通过输入不同的操作信号 和工况条件来模拟系统的运行情况，从而获取系统的动态响应和性能 参数。在进行参数优化时，可以通过改变模型中的参数来优化系统的 性能指标，如效率、响应速度等。通过性能评估来评估系统的设计是 否满足需求，同时也可以帮助工程师们进一步优化系统的设计方案。
系统建模与仿真课程设计
系统建模与仿真课程设计 1. 引言 系统建模与仿真是一门重要的工程技术，广泛应用于工业、制造、军事、医疗等领域。系统建模与仿真旨在通过研究和模拟现有的系统，从而加以优化和改进，从而更好地满足用户需求。本文将对系统建模与仿真课程的设计进行介绍和讨论。 2. 课程目标 本课程旨在通过教学和实践，让学生掌握系统建模和仿真的基本原理和方法，能够利用建模工具进行系统的建模、仿真和分析，从而提高工程技术能力。 3. 课程内容 本课程包含以下内容： 3.1 系统建模基础 主要介绍系统建模的基本概念、方法和应用场景，包括： •系统和子系统的定义，如何确定系统边界和系统需求 •系统建模的分类和目的，如何选择适合的建模方法 •系统建模的过程和工具，如何进行系统建模和从建模数据中获取信息 •系统建模的质量和评估，如何保证模型正确性和可靠性 3.2 系统仿真基础 主要介绍系统仿真的基本概念、方法和应用场景，包括： •仿真的分类和应用，如何用仿真方法解决复杂问题 •仿真的过程和工具，如何进行仿真实验和获取仿真结果 •仿真结果的评估和分析，如何对仿真结果进行统计分析和数据挖掘
3.3 系统建模与仿真综合案例 通过实践项目解决实际问题，包括： •给定特定问题场景，学生需要自行选择建模方法，构建系统模型，并进行仿真与分析 •进行查找资料、设计方案，完善仿真模型、仿真结果分析和出报告等工作 4. 教学方法 本课程采用“理论讲解与实践结合”的教学方式，主要采用以下教学方法： 4.1 讲授理论 分析系统建模与仿真理论，关注实用性和应用场景，让学生了解基本概念、方法和工具。 4.2 课程实践 使用典型工具进行实践，让学生掌握软件的操作流程，学会练习建模和仿真实验，并了解数据分析的基本方法。 4.3 案例分析 以课程案例为例，分析系统建模与仿真的具体实施步骤，让学生了解如何进行系统建模和仿真实验。 5. 实践项目 本课程要求学生完成一项实践项目，主要包括以下内容： •根据题目要求，学生需要自行选择建模方法，构建系统模型，并进行仿真与分析
液压系统的模拟仿真与分析
液压系统的模拟仿真与分析 液压系统是一种将流体力学原理应用到机械领域的重要技术。液压系统主要将驱动源如液压泵、压缩空气、机械传动等能量源的动力能源，将其通过液压传动部件（液压处置）的转换作用，转化成液压能并输送到执行机构(缸)执行运动，从而实现预期的机械动作。 在实际生产和工程应用中，液压系统总是被广泛应用于各种机床、机器人、冶金设备、船、飞机及各种工业装备和农业机械、林业机械等，尤其在工程实际中，对于液压系统协调性及其动态特性的了解和分析都是非常重要的。最近，液压系统的模拟仿真与分析工作在机械和自动化行业中也变得越来越重要，这是因为模拟仿真与分析可为液压系统分析和设计提供有效的工具，并能减少原型设计所需的开发时间和费用。 液压系统模拟工作的目标是基于系统及其子系统的建立，通过进行实验、设计和分析，来预测系统的运行和调整，然后确定设计和实际测试所需的最佳方案。对液压机械系统的研究可帮助提高运转速度和精度，降低噪声和维护成本，提升安全性能和增强设计的经济效益等。 液压系统仿真模拟主要应用于两个方面: 第一个方面是在设计阶段使用仿真对系统进行优化设计和测试，以确保对整个系统进
行适当的调整。第二个方面是在运营阶段，用仿真对系统进行分 析和修复。为了实现这两个方面的目标，需要建立液压系统模拟 仿真模型，并使用该模型对系统进行分析和修复。 液压系统仿真的基本原理是使用计算机软件(例如Matlab，Simulink等)构建液压系统的一份模拟，该模拟包括所有的液压元 件及其动态特性参数，并通通过仿真模型，用计算机模拟液压系 统运动、力和通过液压系统传输介质的流速和压力等信息。其中，对于液压系统中的液流，常使用较为复杂的流体力学模型来模拟 它的行为。 液压系统仿真模拟的建模方法有很多种，包括建立动态数值模 型(Dynamic Numeric Model, DNM)、建立星型图结构模型(Flow-mass model)和建立复杂宏结构模型等。其中，动态数值模型是最 常见的建模方法，其基本思想是将液压系统分解成多个子系统及 其组成部分，按照各个元件修改时间的基本原则，建立该系统数 学模型。因此，这种方法构建的模型具有较高的准确性，但建模 复杂度也较高。 为了使液压系统仿真模拟达到更好的效果，还应当注重仿真模 型的有效性评估和验证工作。其中，有效性评估的主要内容包括 模型的精度、模型响应输出的能力以及模型建立的时间成本等。 而在验证工作方面，则主要包括了建立验证方法和标准，确定验 收指标，并根据有关文献或实时数据来验证建模的准确性。
液压系统课程设计
液压传动系统课程设计 指导老师： 设计者： 班级：机电08级 学号： 同组人： 目录 一．设计目标及参数 1.设计目标 2.设计要求及参数 二．液压系统方案设计 1、确定液压泵类型及调速方式 2、选用执行元件 3、快速运动回路和速度换接回路 4、换向回路的设计 5、组成液压系统绘原理图 三．主要参数的选择设定 1. 定位液压缸主要参数的确定 2. 夹紧缸的主要参数设计 3．主控缸主要参数确定 4.液压泵的参数计算 5.电动机的选择
四．液压元件和装置的选择 1.液压阀及过滤器的选择 2.油管的选择 3.油箱容积的确定 五．验算液压系统的性能。 1.沿程压力损失计算 ∑ 2.局部压力损失r p∆ 六液压系统发热和温升验算 七电气控制系统设计 1.PLC控制编程图 八实验报告 1 实验目的 2 试验设备 3 试验原理 4 实验步骤 5 实验数据及处理 九分析思考题 十设计总结 十一参考文献 一设计目标及参数 设计一专用双行程铣床。工件安装在工作台上，工作台往复运动由液压系统实现。双向铣削。工件的定位和夹紧由液压实现，铣刀的进给由机械步进装置完成，每一个行程进刀一次。机床的工作循环为：
手工上料——按电钮——工件自动定位，夹紧——工作台往复运动铣削工件若干次——拧紧铣削——夹具松开——手工卸料（泵卸载） 定位缸的负载200N ，行程100mm ，动作时间1s ； 夹紧缸的负载2000N ，行程15mm ，动作时间1s ； 工作台往复运动行程（100-270）mm 。 方案：单定量泵进油路节流高速，回油有背压，工作台双向运动速度相等，但要求前四次速度为01υ，然后自动切换为速度02υ，再往复运动四次。设计参数：前四次速度为01υ，切削负载（N ）为15000N ，工作台（液压缸）复 复运动速度(m/min)为：0.8~8。后四次速度为02υ，切削负载（N ）为7500N,工作台（液 压缸）往复运动速度(m/min)为0.4~4，结构设计为：往复运动液压缸设计 二 液压系统方案设计 1、确定液压泵类型及调速方式 参考一般机床液压系统，选用双作用叶片泵单泵供油。由于要求工作台的往返速度可分别调节，往返行程都用带单向阀的调速阀进行控制。采用开式回路，溢流阀左定压阀。为防止工作台突然失去负载时向前冲，主控缸回油路上设置背压阀，初定背压值Pb=0.8MPa 。 2、选用执行元件 均采用单活塞杆液压缸，快进时差动连接，主控缸无杆腔面积A1等于有杆腔有效面积A2的两倍，以保证快进快退速度相等。 3、快速运动回路和速度换接回路 快进时采用差动连接，采用两个二位二通电磁阀控制快进与工进的转换。与采用行程阀相比，电磁阀可直接安装在液压站上，由工作台的行程开关控制，管路较简单，行程大小也容易调整；采用液控顺序阀和单向阀来切断差动回路。 4、换向回路的设计 本系统对换向平稳性没有严格要求，所以选用电磁换向阀的换向回路。定位夹紧回路采用O 型机能的三位四通电磁换向阀，对主控回路为便于实现差动连接选用M 型机能的三位五通换向阀。为提高换向精度，采用死挡铁和压力继电器的行程终点返程控制。 5、组成液压系统绘原理图 将上述所选定的液压回路进行组合，并根据要求作必要的修改和补充，即组成如图①所示的液压系统图。为便于观察调整压力，在液压泵的出口处、背压阀、定位夹紧回路的减压阀出口处、主控缸的进油口处设置测试点，并设置多点压力表开关，这样只需一个压力表即能观测各点压力。
液压传动系统课程设计
液压系统课程设计 指 导 书 冯天麟编
液压传动系统课程设计步骤 一、设计依据及参数的提出 1.根据生产或加工对象工作要求选择液压传动机构的结构形式和规格； 2.分析机床或设备的工作循环和执行机构的工作范围； 3.对生产设备各种部件（电气、机械、液压）的工作顺序、转换方式和互锁 要求等要详细说明或了解； 4.一些具体特殊要求的动作（如高速、高压、精度等）对液压传动执行机构的 特殊要求； 5.液压执行机构的运动速度、载荷及变化范围（调节范围）； 6.对工作的可靠性、平稳性以及转换精度的要求； 7.其它要求（如检测、维修）。 二、负载分析 2.1负载特性 液压执行机构在运动或加工的过程中所承受的负载有工作阻力、摩擦力、惯性力、重力，密封阻力和背压力。但是从负载角度归纳为三种负载，即阻力负载、负值负载、惯性负载。 1.阻力负载（或正值负载）——负载方向与进给方向相反，即机床切削力（如： 铣、钻、镗等），摩擦力，背压力。 切削力+重力+惯性力切削力+惯性力+摩擦力 图2-1 切削力分析图 2.负值负载（或超越负载）——负载方向与执行机构运动方向相同（如：顺铣、 重力下降，制动减速等）。 3.惯性负载——机构运动转换过程中由惯性所形成的负载（如前冲和后冲，系 统的爬行）。 2.2 执行机构负载分析 1.液压缸机械负载计算
（1）液压缸机械负载计算 在设计选取功率匹配时，一般主要考虑工进阶段的驱动功率，即负载F 为： ()f t g m F F F F η=++（2-1） F f —摩擦力 F t —负载 F g —惯性力 m η一般取0.9～0.95 （2）液压缸的工作循环图 负载图(P-t) 图 2-2 执行机构工作负载循环图 2. 液压马达的负载
液压系统设计开题报告
液压系统设计开题报告 液压系统设计开题报告 一、引言 液压系统是一种通过液体传递能量的系统，广泛应用于工业、农业、航空航天等领域。本次开题报告旨在介绍液压系统设计的背景、目的和研究方法，以及预期的研究成果。 二、背景 随着工业技术的不断发展，液压系统在各个领域的应用越来越广泛。液压系统具有传动效率高、反应迅速、承载能力强等优点，因此在重载、高速、高精度的工况下有着独特的优势。然而，液压系统的设计与优化并不容易，需要考虑流体力学、控制理论、材料科学等多个方面的知识。 三、目的 本次研究的目的是设计一种高效、稳定、可靠的液压系统，以满足特定工况下的需求。通过对液压系统的分析、建模和仿真，优化系统参数，提高系统的性能和可靠性。 四、研究方法 1. 系统分析：对液压系统的工作原理、组成部分进行分析，了解系统的结构和功能。 2. 参数建模：根据系统分析的结果，建立液压系统的数学模型，包括流体力学模型和控制模型。 3. 仿真与优化：利用仿真软件对液压系统进行仿真，验证系统模型的准确性，并通过优化算法寻找最优参数组合。
4. 实验验证：根据仿真结果，设计实验方案，搭建实验平台，对系统进行实际测试和验证。 五、预期成果 1. 系统设计方案：通过对液压系统的分析和优化，得到一种高效、稳定、可靠的液压系统设计方案。 2. 仿真结果：通过仿真软件的模拟，验证系统设计方案的可行性和有效性。 3. 实验数据：通过实验测试，得到系统在实际工况下的性能数据，验证仿真结果的准确性。 4. 分析和总结：根据仿真结果和实验数据，分析系统的优点和不足，并提出改进方案。 六、研究计划 1. 第一阶段：系统分析与建模（2个月） - 研究液压系统的工作原理和组成部分，了解系统的结构和功能。 - 建立液压系统的数学模型，包括流体力学模型和控制模型。 2. 第二阶段：仿真与优化（3个月） - 利用仿真软件对液压系统进行仿真，验证系统模型的准确性。 - 使用优化算法寻找最优参数组合，提高系统的性能和可靠性。 3. 第三阶段：实验验证与分析（3个月） - 根据仿真结果，设计实验方案，搭建实验平台。 - 对系统进行实际测试和验证，得到实验数据。 - 分析系统的优点和不足，并提出改进方案。 七、参考文献
基于Modelica∕MWorks的舰船液压操舵系统建模与仿真
基于Modelica∕MWorks的舰船液压操舵系统建模与仿真 舰船液压操舵系统是海洋船舶中非常重要的控制系统，它们负责将舵轮的运动转化为舵柄的旋转，从而改变船舶的方向。为了保证船舶的运行稳定性和安全性，必须对其进行系统建模和仿真分析，以便在实际应用中发现并解决潜在问题。本文将介绍使用Modelica∕MWorks进行舰船液压操舵系统建模和仿真分析的方法及结果。 首先，我们需要对舰船液压操舵系统进行建模。该系统主要包括舵轮、舵链、齿轮、液压缸等多个部分。在Modelica中， 这些部分都可以被定义为一个个组件。我们可以使用连接器将这些组件连接起来，形成完整的系统。为了进一步简化模型，我们将使用代理组件来代替实际液压管道的建模，这样可以更方便地描述整个系统状态。 在建模过程中，我们需要确定每个组件的物理参数，例如模块的惯性、质量、弹性系数等。这些参数通常是从船舶制造商提供的技术规格书和实验数据中获得的。我们还需要定义控制算法和仿真参数，以便在仿真过程中模拟控制算法的交互。 接下来，我们可以使用Modelica的仿真工具MWorks来模拟 系统的运行。MWorks提供了与模型对应的仿真界面，方便用 户控制仿真参数和查看模型输出结果。在绘制结果时，我们可以添加曲线拟合和突变点检测等功能，对结果进行更深入的分析。 通过仿真结果，我们可以对舰船液压操舵系统的表现进行评估。
例如，我们可以检查系统响应时间是否足够快，是否存在过度振荡或不稳定性等问题。如果在仿真过程中发现问题，我们可以通过调整组件参数或控制算法来改进系统性能，并通过重新仿真来测试改进效果。 总之，使用Modelic a∕MWorks进行舰船液压操舵系统建模和仿真分析是非常实用的方法，可以帮助我们发现潜在问题，并为实际应用提供指导。在实际应用中，我们可以将该技术应用到各种不同类型的液压系统中，以支持基于仿真的设计优化。为了更好地进行舰船液压操舵系统的建模和仿真分析，我们需要收集相关的数据，并进行分析。以下是一些可能与舰船液压操舵系统相关的数据： 1. 船体长度和宽度 2. 船舶排水量 3. 舵轮直径和转角 4. 转向电机功率和转速 5. 每个液压缸的工作压力和流量 6. 舵机的灵敏度和控制范围 7. 操纵人员的反应时间和技能水平 8. 海洋环境条件，例如风速、浪高和流速等 对于这些数据，我们可以进行以下分析： 1. 船体尺寸和排水量可以帮助我们确定液压舵机的大小和数量，以及控制系统设计的优化方案。 2. 舵轮直径和转角等数据可以用于计算舵机力矩和液压缸必要
液压与气动技术课程设计(2)
北京广播电视大学汽修工作站 《液压气动技术》课程设计说明书 题目液压气动课程设计 专业机械设计制造及其自动化 学号 1211001208362 姓名余德伟 指导老师杨宇红 设计时间 2013年11月
目录 一．液压系统原理图设计计算 (2) 二．计算和选择液压件 (7) 三．验算液压系统性能 (12) 四、液压缸的设计计算 (14) 参考文献 (16)
一．液压系统原理图设计计算 技术参数和设计要求 设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统，其工作循环是：快进→工进→快退→停止。主要参数：轴向切削力为30000N，移动部件总重力为10000N，快进行程为150mm，快进与快退速度均为4.2m/min。工进行程为30mm，工进速度为0.05m/min，加速、减速时间均为0.2s，利用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。要求活塞杆固定，油缸与工作台联接。设计该组合机床的液压传动系统。 一工况分析 首先，根据已知条件，绘制运动部件的速度循环图（图1-1）： 图1-1 速度循环图 其次，计算各阶段的外负载并绘制负载图,根据液压缸所受外负载情况，进行如下分析：
