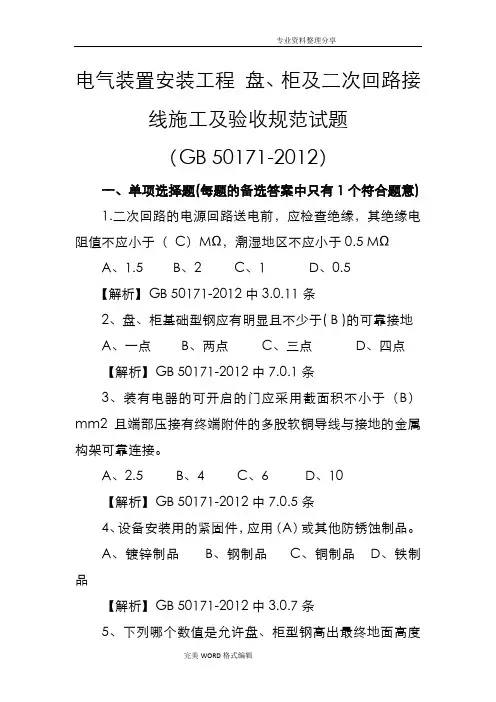

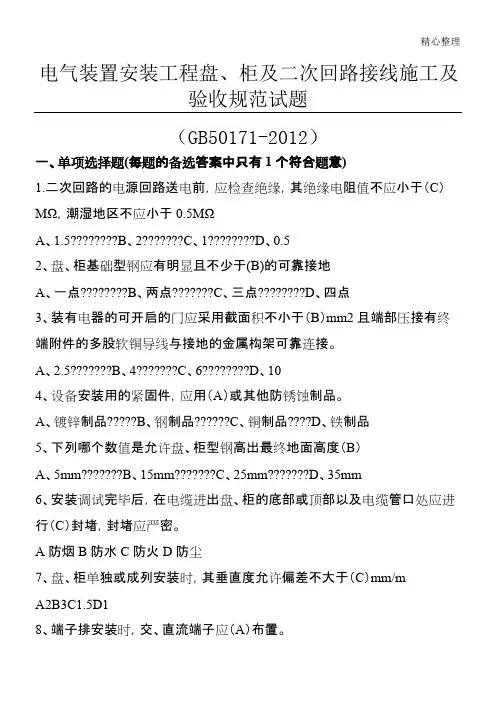

电气装置安装工程盘、柜及二次回路接线施工及验收规范试题

(GB 50171-2012)

一、单项选择题(每题的备选答案中只有1个符合题意)

1.二次回路的电源回路送电前,应检查绝缘,其绝缘电阻值不应小于(C)MΩ,潮湿地区不应小于0.5 MΩ

A、1.5

B、2

C、1

D、0.5

【解析】GB 50171-2012中3.0.11条

2、盘、柜基础型钢应有明显且不少于( B )的可靠接地

A、一点

B、两点

C、三点

D、四点

【解析】GB 50171-2012中7.0.1条

3、装有电器的可开启的门应采用截面积不小于(B)mm2且端部压接有终端附件的多股软铜导线与接地的金属构架可靠连接。

A、2.5

B、4

C、6

D、10

【解析】GB 50171-2012中7.0.5条

4、设备安装用的紧固件,应用(A)或其他防锈蚀制品。

A、镀锌制品

B、钢制品

C、铜制品

D、铁制品

【解析】GB 50171-2012中3.0.7条

5、下列哪个数值是允许盘、柜型钢高出最终地面高度(B)

A、5mm

B、15mm

C、25mm

D、35mm

【解析】GB 50171-2012中4.0.1.2条

6、安装调试完毕后,在电缆进出盘、柜的底部或顶部以及电缆管口处应进行( C )封堵,封堵应严密。

A 防烟

B 防水

C 防火

D 防尘

【解析】GB 50171-2012中3.0.12条

7、盘、柜单独或成列安装时,其垂直度允许偏差不大于(C )mm/m

A 2 B3 C 1.5 D 1

【解析】GB 50171-2012中4.0.4条

8、端子排安装时,交、直流端子应( A )布置。

A 分段

B 合并

C 绝缘隔板隔开

D 重叠

【解析】GB 50171-2012中5.0.2.4条

9、二次回路的连接件均应采用( A )制品,绝缘件应采用自熄性阻燃材料。

A 铜质B铁质 C 铝质 D 钢质

【解析】GB 50171-2012中5.0.3条

10、盘、柜内电流回路配线应采用截面不小于( C )mm2,标称电压不低于450V/750V的铜芯绝缘导线。

A 1.5

B 4

C 2.5

D 6

【解析】GB 50171-2012中6.0.2条

11、成套柜的接地母线应与( B )连接可靠。

A引下线 B 主接地网 C 中性线 D 接地线【解析】GB 50171-2012中7.0.2条

12、电流互感器二次回路中性点应分别一点接地,接地线截面不应小于(D)mm2,且不得与其他回路接地线压在同一接线鼻子内。

A 2.5

B 1.5

C 6

D 4

【解析】GB 50171-2012中7.0.10条

13、信号接地宜采用( B )一点接地方式。

A 串联

B 并联

C 混联

D 串并联混

【解析】GB 50171-2012中7.0.12.3条

14、屏顶上小母线不同相或不同极的裸露载流部分之间,以及裸露载流部分与未经绝缘的金属体之间,其电气间隙不得小于(C )mm,爬电距离不得小于20mm。

A 10

B 13

C 12

D 14

【解析】GB 50171-2012中5.0.6条

15、盘、柜上的小母线应采用直径不小于(D )mm的铜棒或铜管,铜棒或铜管应加装绝缘套。

A 4

B 2

C 5

D 6

【解析】GB 50171-2012中5.0.5条

16、二次回路接线施工完毕在测试绝缘时,应采取防止(B )设备损坏的安全技术措施。

A 强电

B 弱电

C 低压

D 高压

【解析】GB 50171-2012中3.0.10条

17、发热元件宜安装在散热良好的地方,两个发热元件之间的连线应采用( A )导线。

A 耐热

B 耐火

C 耐油

D 绝缘

【解析】GB 50171-2012中5.0.1.3条

18、端子箱安装应牢固、封闭良好,并应能(A);安装位置应便于检查;成列安装时,应排列整齐。

A 防潮、防尘

B 防火、防尘

C 防火、防潮

D 防火、防溅

【解析】GB 50171-2012中4.0.5条

19、盘、柜上装置的接地端子连接线,电缆铠装及屏蔽接地线应用(D)颜色绝缘多股接地铜导线与接地铜排相连。

A 黄

B 红

C 绿

D 黄绿

【解析】GB 50171-2012中7.0.9条

20、每个接线端子的每侧接线不得超过(A)根.

A 2

B 1

C 3

D 4

【解析】GB 50171-2012中6.0.1.7条.

二.多项选择题(每题的备选答案中有2个或2个以上符合题意)

21、下列哪些条件是设备安装前建筑工程应具备的?(ACD)

A、预埋件及预留孔应符合设计要求

B、窗框应安装完毕

C、屋顶、楼板应施工完毕

D、室内地面施工应基本结束,室内沟道应无积水、杂物

【解析】GB 50171-2012中3.0.6条

22、盘、柜内电流回路配线应采用截面不小于(A )mm2、标称电压不低于450V/750V的铜芯绝缘导线,其他回路截面不应小于(B )mm2;电子元件回路、弱电回路用锡连接时,在满足载流量和电压降及有足够机械强度的情况下,可采用不小于(D )mm2截面积的绝缘导线。

A、2.5

B、1.5

C、1

D、0.5

【解析】GB 50171-2012中6.0.2条

23、导线用于连接门上的电器、控制台版灯可动部位是,尚应符合下列哪些规定?(ABCD)

A、在可动部位两端应固定牢固

B、线束应有外套塑料缠绕管保护

C、应采用多股软导线,敷设长度应有适当裕度

D、与电器连接时,端部应压接终端附件

【解析】GB 50171-2012中6.0.3条

24、盘、柜在搬运和安装时,应采取(ACD)和漆面受损等保护措施。

A、防振

B、防晒

C、防潮

D、防止框架变形

【解析】GB 50171-2012中3.0.2条.

25、盘、柜基础型钢安装不直度允许偏差为( A )mm/m,全长不超过(C )mm。

A、1

B、2

C、5

D、10

【解析】GB 50171-2012中4.0.1条.

26、下列哪些属于导线与元器件的连接方式?(ABCD)

A、压接

B、焊接

C、插接

D、螺栓连接

【解析】GB 50171-2012中6.0.1.2条.

27、下列哪些规定是端子排的安装所应注意的?(BD)

A、端子应有序号,端子排应便于更换且接线方便;离底面高度宜大于250mm。

B、交、直流端子应分段布置

C、回路超过380V的端子板应有足够的绝缘,并应涂

以黄色标识。

D、正负电源之间以及经常带点的正电源与合闸或跳闸回路之间,宜以空端子或绝缘隔板隔开。

【解析】GB 50171-2012中5.0.2条.

28、抽屉式配电柜的安装应符合下列那些规定?(ABD)

A、抽屉推拉应轻便灵活,并应无卡阻、碰撞现象,同型号、规格的抽屉应能互换。

B、机械闭锁活电气闭锁装置应动作可靠。

C、安全隔板随手车的进、出而应动作开启灵活

D、抽屉与柜体间的二次回路连接插件应接触良好。

【解析】GB 50171-2012中4.0.7条.

29、关于盘、柜接地下列说法错误的是(BC)

A、成套柜的接地母线应与主接地网连接可靠

B、装有电气的可开的们应采用截面不小于6mm2且段部压接有终端附件的多股软铜导线与接地的金属构架可靠连接。

C、手车式配电柜的手车与柜体的接地触头应接触可靠,当手车推入柜内时,主触头应比接地触头先接触,拉出时接

地触头应比主触头后断开。

D、盘、柜柜体接地应牢固可靠,标识明显

【解析】GB 50171-2012中7.0.2、7.0.5、7.0.4、7.0.6条.

30、盘、柜到达现场后,应在规定的期限内做验收检查,并应符合下列哪些规定?(BCD)

A、检查备品备件及专用工具等清单

B、产品的技术文件应齐全

C、包装及密封应良好

D、应开箱检查名牌,型号、规格应符合要求,设备应无损伤,附件、备件应齐全

【解析】GB 50171-2012中3.0.4条.

31、对有特殊要求的设备,安装前建筑工程应具备的条件下列哪些说法正确的是?(ABC)

A、所有装饰工作应完毕

B、门窗应安装完毕

C、屋顶、楼板应施工完毕,不得渗漏

D、装有空调或通风装置等设施的建筑工程,相关设施应安装完毕,未投入使用。

【解析】GB 50171-2012中3.0.6条.

32、盘、柜上的电器安装下列说法正确的是?(BCD)

A、发热元件宜安装在散热良好的地方,两个发热元件之间的连线应采用耐火导线。

B、信号回路的声、光、电信号等应正确,工作应可靠

C、熔断器的规格、断路器的参数应符合设计及级配要求

D、带有照明的盘、柜,照明应完好

【解析】GB 50171-2012中5.0.1条.

33、电气设备的(ABCD)等回路及回路中操动机构的线圈、接触器、继电器、仪表、互感器二次绕组灯统称为二次回路A、保护 B、测量C、信号 D、操作

【解析】GB 50171-2012中2.0.2条.

34、下列术语解释正确的是(CD)

A、接地:将电力系统或建筑物电气装置、设施过欠电压保护装置用接地线与接地体的连接

B、保护接地:中性点直接接地的低电压电力网中,电气设备外壳与工作零线的连接

C、接地网:由垂直和水平接地体组成的具有泄疏和均压作用的网状接地装置。

D、工作接地:电气装置中,为运行需要所设的接地

【解析】GB 50171-2012中2.0.7、2.0.8、2.0.9、2.0.11条

35、成列盘面偏差,下列哪些数值在允许的范围内?(AB)

A、2mm

B、4mm

C、6mm

D、7mm

【解析】GB 50171-2012中4.0.4条

36、盘、柜的正面及背面各电器、端子排等应标明(ABCD),且字迹应清晰、工整,不易褪色

A、名称

B、用途

C、编号

D、操作位置【解析】GB 50171-2012中5.0.4条

37、下列哪些应用黄绿绝缘多股接地铜导线与接地铜排连接?(ABC)

A、接地端子连接线

B、屏蔽接地线

C、电缆铠装

D、控制线

【解析】GB 50171-2012中7.0.9条

38、盘、柜内线缆敷设时应符合下列哪些规定?(ABCD)

A、排布整齐

B、编号清晰

C、避免交叉

D、固定牢固

【解析】GB 50171-2012中6.0.4.2条

39、下列关于盘、柜内电缆线芯说法正确的是?(ABCD)

A、不应有损伤

B、单股线芯不应因弯曲半径过小而损坏线芯及绝缘层

C、单股线芯弯圈接线时,其弯线方向应与螺栓紧固方向一致

D、多股软线与端子连接时,应压接相应规格的终端附件【解析】GB 50171-2012条文说明中6.0.4.8条

40、下列关于关于盘、柜二次回路接线说法正确的是(ABD)

A、盘、柜安装在振动场所,应按照设计要求采取减振措施。

B、盘、柜内带电母线应有防止触及的隔离防护装置。

C、盘、柜上装有装置性设备或其他有接地要求的电气时,其外壳可不接地

D、盘、柜的漆层应完整,并无损伤;固定电器的支架等应采取防锈蚀措施

【解析】GB 50171-2012条文说明中4.0.2、5.0.7、7.0.12.4、

4.0.9条

三、判断题(正确的在括号内选A,否则选B)

41、信号接地:将逻辑信号系统的公共端接到地网,使其成为稳定的参考零电位(A)

【解析】GB 50171-2012中2.0.10条

42、铠装电缆进入盘、柜后,应将钢带切断,切断处应扎紧,钢带应在盘、柜测一点接地。(A)

【解析】GB 50171-2012中6.0.4.3条

43、成套柜的接地母线应与接地网连接可靠。(B)

【解析】GB 50171-2012中7.0.1条

44、用于电气保护及控制的单屏蔽电缆屏蔽层应采用一端接地方式。( B )

【解析】GB 50171-2012中7.0.11.1条

45、盘、柜的固定及接地应可靠,盘、柜漆层应完好、清洁整齐、标示规范。(A)

【解析】GB 50171-2012中8.0.1.1条

46、远动、通信等计算机系统所采用的单屏蔽电缆屏蔽

层,应采用多点接地方式。(B)

【解析】GB 50171-2012中7.0.11.1条

47、当接地线较多时,可将不超过6根的接地线同压已接线鼻子,且应与接地铜排可靠接地。(A)

【解析】GB 50171-2012中7.0.9条

48、盘。柜柜体接地应牢固可靠,可无标识。(B)

【解析】GB 50171-2012中7.0.6条

49、在油污环境中的二次回路应采用耐火的绝缘导线(B)

【解析】GB 50171-2012中6.0.5条

50、二次回路接线时,多股导线与端子、设备连接应焊接终端附件。(B)

【解析】GB 50171-2012中6.0.1.4条

51.盘、柜内带电母线可以不加防护装置。(B)

【解析】GB 50171-2012中5.0.7条

52、电流回路应经过试验端子,其他需断开的回路宜经特殊端子或试验端子。试验端子应接触良好。(A)

【解析】GB 50171-2012中5.0.2条

53、电器单独拆、装、更换不应影响其他电器及导线束的固定。(A)

【解析】GB 50171-2012中5.0.1条

54、盘、柜安装在震动场所,可以不采取任何措施。(B)【解析】GB 50171-2012中4.0.1条

55、安装调试完毕后,在电缆进场盘、柜的底部或顶部以及电缆管口处应进行防火封堵,封堵应严密。(A)

【解析】GB 50171-2012中3.0.12条

56、盘、柜及二次回路接线施工应制定安全技术措施。(A)【解析】GB 50171-2012中3.0.5条

57、用于热带地区的盘、柜可以按照普通的盘、柜标准验收。(B)

【解析】GB 50171-2012中8.0.1.5条

58、手车式配电柜的手车与柜体的接地触头应该接触可靠,当手车推入柜内时。接地触头应比主触头后接触,拉出时接地触头应比主触头先断开。(B)

【解析】GB 50171-2012中7.0.4条

59、柜、盘上的断路器的规格和参数应符合设计及级配要求。

(A)

【解析】GB 50171-2012中5.0.1.4条

60、成套柜的机械闭锁、电气闭锁应动作准确、可靠(A)【解析】GB 50171-2012中4.0.6条
