13、螺距误差补偿及反向间隙补偿
螺距误差补偿及反向间隙补偿
根据下表设置螺距误差补偿相关参数：
参数号参数位设定值设置说明
3620 X
Z 100
200
每个轴的参考点的螺
距误差补偿点号
3621 X
Z 负方向最远的补偿位置号根据下面的公式进行计算：
参考点的补偿位置号—(负方向的机床行程/补偿位置间隔)+ 1 100-（1000/50）+1=81 所以负方向补偿位置号设置为81
3622 X
Z 正方向的最远补偿位置号根据下面的公式进行计算：
参考点的补偿位置号+(正方向的机床行程/补偿位置间隔)+ 1 100+（0/50）+1=101 所以参考点正方向补偿位置号为101.
3624 补偿点间隔输入格式
为无小数点输入格
式，由于X轴为直径
值编程，所以X轴补
偿点间隔应为实际补
偿点间隔的2倍，应
设置为100000，为
100mm.
参数号参数位设定值设置说明
1800 #4(RBK) 是否分别进行切削进
给/快速移动反向间
隙补偿
0: 不进行。
1: 进行。
1851 X
Z 每个轴的反向间隙补偿量，设置后，回零
生效
1852 X
Z 每个轴的快速移动时的反向间隙补偿量，回零生效
由于FANUC系统螺距误差补偿采用增量式的补偿方式，所以在进行螺距误差补偿时，需根据补偿数据进行补偿数据的设定个。
下表为螺距误差补偿表
由于每个补偿点的最大补偿值只能到7，在上表中可以看到，在-400mm测量位置处出现了一次22的值，此点是所有补偿点误差的最大值，所以补偿倍率按此点进行计算，而且考虑其它点的误差值，将补偿倍率设置为3倍。
补偿倍率设置为3倍，所有的补偿值都放大了三倍，所以在补偿数据处看到的是计算值的1/3,如果测量人员给出的是补偿值，那么补偿数据就按上图中的数据进行输入，如果给出的
是误差值，则需将上图中的补偿数据取反。螺距误差补偿在回零后即可生效。

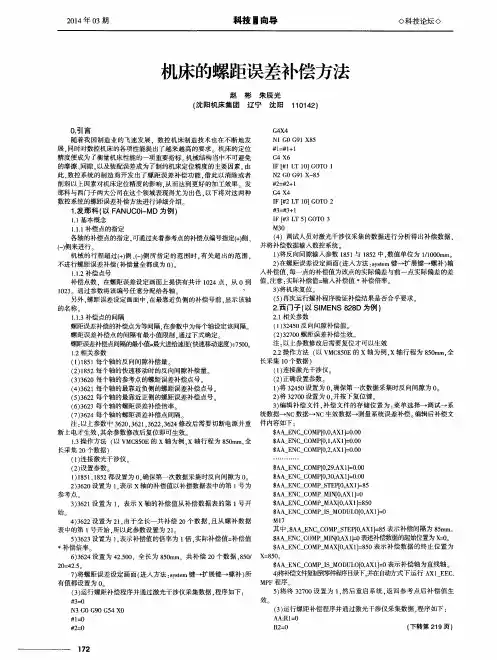

立式加工中心机床的螺距误差补偿(精)
立式加工中心机床的螺距误差补偿 随着我国制造业的飞速发展，数控机床制造技术也在不断地发展，同时对数控机床的各项性能提出了越来越高的要求。机床的定位精度便成为了衡量机床性能的一项重要指标。机械结构当中不可避免的摩擦、间隙，以及装配误差成为了制约机床定位精度的主要因素。由此，数控系统的制造商开发出了螺距误差补偿功能，借此以消除或者削弱以上因素对机床定位精度的影响，从而达到更好的加工效果。发那科与西门子两大公司在这个领域表现得尤为出色，以下将对这两种数控系统的螺距误差补偿方法进行详细介绍。 1.发那科数控系统机床的误差补偿（以FANUC 0i-MD为例） 1.1基本概念 1.1.1补偿点的指定 各轴的补偿点的指定，可通过夹着参考点的补偿点编号指定(+)侧、(-)侧来进行。机械的行程超过(+)侧、(-)侧所指定的范围时，有关超出的范围，不进行螺距误差补偿（补偿量全都成为0）。 1.1.2补偿点号 补偿点数，在螺距误差设定画面上提供有共计1024 点，从0 到1023。通过参数将该编号任意分配给各轴。 另外，螺距误差设定画面中，在最靠近负侧的补偿号前，显示该轴的名称。 1.1.3补偿点的间隔 螺距误差补偿的补偿点为等间隔，在参数中为每个轴设定该间隔。 螺距误差补偿点的间隔有最小值限制，通过下式确定。 螺距误差补偿点间隔的最小值＝最大进给速度（快速移动速度）÷7500 1.2相关参数 (1)1851 每个轴的反向间隙补偿量。 (2)1852 每个轴的快速移动时的反向间隙补偿量。 (3)3620 每个轴的参考点的螺距误差补偿点号。 (4)3621 每个轴的最靠近负侧的螺距误差补偿点号。 (5)3622 每个轴的最靠近正侧的螺距误差补偿点号。 (6)3623 每个轴的螺距误差补偿倍率。 (7)3624 每个轴的螺距误差补偿点间隔。 注：以上参数中3620，3621，3622，3624修改后需要切断电源并重新上电才生效，其余参数修改后复位即可生效。 1.3操作方法（以X轴行程为850mm的丝杠为例，全长采集20个数据） 1.3.1连接激光干涉仪 1.3.2设置参数
数控车床丝杠螺距误差的补偿
项目数控车床丝杠螺距误差的补偿 一、工作任务及目标 1．本项目的学习任务 （1）学习数控车床丝杠螺距误差的测量和计算方法； （2）学习数控车床螺距误差参数的设置方法。 2．通过此项目的学习要达到以下目标 （1）了解螺距误差补偿的必要性； （2）掌握螺距误差补偿的测量和计算方法； （3）能够正确设置螺距误差参数。 二、相关知识 滚珠丝杠螺母机构 数控机床进给传动装置一般是由电机通过联轴器带动滚珠丝杆旋转，由滚珠丝杆螺母机构将回转运动转换为直线运动。 1、滚珠丝杠螺母机构的结构 滚珠丝杠螺母机构的工作原理见图1；在丝杠1 和螺母 4 上各加工有圆弧形螺旋槽，将它们套装起来变成螺旋形滚道，在滚道内装满滚珠2。当丝杠相对螺母旋转时，丝杠的旋转面经滚珠推动螺母轴向移动，同时滚珠沿螺旋形滚道滚动，使丝杠和螺母之间的滑动摩擦转变为滚珠与丝杠、螺母之间的滚动摩擦。螺母螺旋槽的两端用回珠管 3 连接起来，使滚珠能够从一端重新回到另一端，构成一个闭合的循环回路。
2、进给传动误差 螺距误差：丝杠导程的实际值与理论值的偏差。例如PⅢ级滚珠丝杠副的螺距公差为0.012mm/300mm。 反向间隙：即丝杠和螺母无相对转动时丝杠和螺母之间的最大窜动。由于螺母 结构本身的游隙以及其受轴向载荷后的弹性变形，滚珠丝杠螺母机构存在轴向间隙，该轴向间隙在丝杠反向转动时表现为丝杠转动α角，而螺母未移动，则形成了反向间隙。为了保证丝杠和螺母之间的灵活运动，必须有一定的反向间隙。但反向间隙过大将严重影响机床精度。因此数控机床进给系统所使用的滚珠丝杠副必须有可靠的轴向间隙调节机构。 图2为常用的双螺母螺纹调隙式结构，它 用平键限制了螺母在螺母座内的转动，调整时只要扮动圆螺母就能将滚珠螺母沿轴 向移动一定距离，在将反向间隙减小到规定的范围后，将其锁紧。
FANUC数控机床螺距误差的检测分析与应用_赵宏立
FANUC 数控机床螺距误差的检测分析与应用 赵宏立 （沈阳职业技术学院，沈阳110045 ）1数控机床螺距误差补偿原理与检测分析 随着精密加工和精益生产的市场需求，数控机床这 种高效高精的自动化设备逐渐在我国普及和使用，由于设备的长期运转和磨损，机床自身的精度需要定期校准，特别是数控机床的重复定位精度和定位精度的检测和补偿，直接影响产品的加工精度和效益。在实践应用中，数控系统的螺距误差补偿功能是最节约成本且直接有效的检测和补偿方法。Fanuc 数控机床的螺距误差补偿功能有一定的代表性，下面针对Fanuc 数控机床进行螺距误差的检测分析和补偿。1.1 螺距误差补偿与检测原理 在半闭环数控系统当中，重复定位精度和定位精度很大程度上取决于数控机床的滚珠丝杠精度，由于滚珠丝杠存在制造误差和长期加工使用带来的磨损，其精度必然下降，故所有的数控机床都为用户提供了螺距误差补偿功能。螺距误差补偿是将指定的数控机床各轴进给指令位置与高精度位置测量系统所测得的实际位置相比较，计算出在数控机床各轴全行程上的误差偏移值，再将误差偏移值补偿到数控系统中，则数控机床各轴在运动时控制刀具和工件向误差的逆方向产生相对运动，自动补偿误差偏移值，提高机床的加工精度。1.2 螺距误差补偿应用与分析 我们知道，在大多数数控系统中螺距误差补偿只是 对机床的线性补偿段起作用，只要在数控系统允许的范围内补偿就会起到补偿作用，每轴的螺距误差可以用最小移动单位的倍数进行补偿，一般以机床参考点作为补偿原点，在移动轴设定的各 补偿间隔上，把应补偿的值作为固定参数设定。如图1所示为步距规采用线性补偿方法进行检测。 但一般情况下丝杠的使用是不均匀的，经常使用的地方必然就要磨损得多，用线性补偿只是进行统一均匀线性补偿，不能照顾到特殊的点，而采用点补偿正好能满足这一点，螺距补偿才会没有误 差。为了减少点补偿的误差，应该尽量选取较小的螺距补偿点间距。点补偿的优点是能针对不同点的不同误差值进行补偿，解决了不同点不同螺距误差的补偿问题，补偿的精度高。缺点是测量误差时比较麻烦，需用专业的测量仪器跟踪各点测量。如图2所示，采用定点补偿法进行螺距误差补偿的检测。 摘要： Fanuc 数控机床在我国数控加工领域占据着主导地位，它的精度和性能指标直接取决于数控机床的定位精度和重复定位精度。在实践应用中，数控系统的螺距误差补偿功能是最节约成本且直接有效的方法。利用激光干涉仪或步距规测得的实际位置与数控机床移动轴的指令位置相比较，计算出全程上的误差分布曲线，在数控系统控制移动轴运动时考虑该误差差值并加以补偿,可以使数控机床的精度达到更高水平。 关键词： 定位精度；螺距误差；检测；补偿中图分类号：T G502.13文献标识码：A 文章编号：1002－2333（2010）05－0038－03 Analysis and Application of Thread Pitch Error Compensation in Fanuc CNC Machine ZHAO Hong-li （Shenyang Polytechnic College,Shenyang 110045,China ） Abstract ：Fanuc CNC Machine Tools dominated the field of NC machining in China,its accuracy and performance depends directly on the positioning accuracy and repeat positioning accuracy of CNC Machine Tools.In practical applications,the function of pitch error compensation is the most cost effective and direct method of CNC system.The actual position measured by using laser interferometer or a step gauge is compared with the instructions position of CNC machine moving axis,the position error curve is calculated out on the whole distribution,the error value is compensated in the moving-axis CNC system control movement.So the accuracy of CNC machine tools can be achieved a higher level. Key words ：position accuracy;screw pitch error;measure; compensation 图 1 利用步距规进行线性 螺距误差检测 图2利用激光干涉仪进行 定点补偿检测 ACADEMIC COMMUNICATION 学术交流 理论/研发/设计/制造 机械工程师2010年第5期 38
下垂补偿功能的原理
西门子840D数控系统补偿功能bjxtdlhzzj,2008-11-10 19:22:11 一、西门子840D数控系统的补偿功能 西门子840D数控系统提供了多种补偿功能，供机床精度调整时选用。这些功能有： 1、温度补偿。 2、反向间隙补偿。 3、插补补偿，分为： (1) 螺距误差和测量系统误差补偿。 (2)下垂补偿（横梁下垂和工作台倾斜的多维交叉误差补偿）。 4、动态前馈控制（又称跟随误差补偿）。包括：速度前馈控制和扭矩前馈控制。 5、象限误差补偿（又称摩擦力补偿）。分为：常规(静态) 象限误差补偿和神经网络(动态)象限误差补偿。 6、漂移补偿。 7、电子重量平衡补偿。 在西门子840D功能说明样本和资料中所列的众多补偿功能中，都没有指出该系统具有双向螺距误差补偿功能。但是在下垂补偿功能描述中却指出，下垂补偿功能具有方向性。这样，如果下垂误差补偿功能，在基准轴和补偿轴定义为同一根轴时，就可能对该轴进行双向丝杠螺距误差补偿，由此提供了一个双向螺距误差补偿的依据。 二、840D下垂补偿功能的原理 1、下垂误差产生的原因： 由于镗铣头的重量或镗杆自身的重量，造成相关轴的位置相对于移动部件产生倾斜，也就是说，一个轴（基准轴）由于自身的重量造成下垂，相对于另一个轴（补偿轴）的绝对位置产生了变化。 2、840D下垂补偿功能参数的分析： 西门子840D数控系统的补偿功能，其补偿数据不是用机床数据描述，而是以参数变量，通过零件程序形式或通用启动文件(_INI文件) 形式来表达。描述如下： (1) $AN_CEC[t，N]：插补点N的补偿值，即基准轴的每个插补点对应于补偿轴的补偿值变量参数。 (2) $AN_CEC_INPUT_AXIS[t]：定义基准轴的名称。 (3) $AN_CEC_OUTPUT_AXIS[t]：定义对应补偿值的轴名称。 (4) $AN_CEC_STEP[t]：基准轴两插补点之间的距离。 (5) $AN_CEC_MIN[t]：基准轴补偿起始位置： (6) $AN_CEC_MAX[t]: 基准轴补偿终止位置 (7) $AN_CEC_DIRECTION[t]：定义基准轴补偿方向。其中： ★ $AN_CEC_DIRECTION[t]=0：补偿值在基准轴的两个方向有效。 ★ $AN_CEC_DIRECTION[t]=1：补偿值只在基准轴的正方向有效，基准轴的负方向无补偿值。 ★ $AN_CEC_DIRECTION[t]=-1：补偿值只在基准轴的负方向有效，基准轴的正方向无补偿值。 (8) $AN_CEC_IS_MODULO[t]：基准轴的补偿带模功能。 (9) $AN_CEC_MULT_BY_TABLE[t]：基准轴的补偿表的相乘表。这个功能允许任一补偿表可与另一补偿表或该表自身相乘。 3、下垂补偿功能用于螺距误差或测量系统误差补偿时的定义方法： 根据840D资料的描述，机床的一个轴，在同一补偿表中，既可以定义为基准轴，又可以
反向间隙的补偿
.反向间隙的补偿 首先要求机械安装完成后的反向间隙必须保证在一定范围内。反向间隙在不同速度下切换方向时的数值不同，所以反向间隙补偿时对进给和快速移动分开进行补偿，传统习惯上只是设定前者，这是不科学的。以FANUC Oi系统为例，说明如下： 参数：P1851：各轴进给时的反向间隙补偿值。 没定值：按切削进给(一般取500～1000mm/min)时检测的反向间隙值设定(用激光干涉仪测量)。 参数：P1852．各轴快速时的反向间隙补偿值。 设定值：按快速(例如10000mm/min)时检测的反向间隙值设定(用激光干涉仪测量)。 参数：P1800#4 RBK。 设定值：此位参数设定为1，则切削和快速的反向间隙可以分别生效。 2.螺距误差的补偿 数控系统一般每轴设置最大可达128点的螺距误差补偿点数。必要时，可对某轴进行补偿，一般习惯是按50mm或100mm的间隔进行补偿，为了提高精度，建议用5mm或10mm的间隔进行补偿，效果更好。 3.补偿计数器的设定 全闭环控制时，通常设定补偿计数器，以FANUCOi系统为例，说明如下：参数：P2010#5 HBBL反向问隙补偿值加到误差计数器中。 设定值：设定为0，表示为半闭环方式(标准设定)。 参数：P2010#4 HBPE螺距误差补偿值加到误差计数器中。 设定值：设定为0，表示为全闭环方式(标准设定)。 4.提高增益设定 在无振动的前提下，尽量提高位置环增益P1825，速度环增益P2043、P2045及负载惯量比P2021等参数。 游隙是滚动轴承能否正常工作的一个重要因素轴承的刚性，是指轴承产生单位变形所需力之大滚动轴承是一种精密的机械支承元件，轴承用户滚动轴承是一种精密的机械支承元件，轴承用户越南没有前段半导体晶圆厂，为了建立自有IC
西门子840D数控系统螺距误差补偿知识
西门子840D数控系统螺距误差补偿 西门子840D数控系统不同于以前曾广泛应用的810T/M和840C等老数控系统,它并没有提供专门的双向螺距误差补偿功能，通过对840D系统中的下垂补偿功能的分析研究，找到了一种方法，成功的解决了进行双向螺距误差补偿的问题。 关键词：数控系统下垂补偿功能双向螺距误差补偿 由于机床丝杠在制造、安装和调整等方面的误差，以及磨损等原因，造成机械正反向传动误差的不一致，导致零件加工精度误差不稳定。因此也必须定期对机床坐标精度进行补偿，必要时要做双向坐标补偿，以达到坐标正反向运动误差的一致性。 一、西门子840D数控系统的补偿功能 西门子840D数控系统提供了多种补偿功能，供机床精度调整时选用。这些功能有： 1、温度补偿。 2、反向间隙补偿。 3、插补补偿，分为： (1) 螺距误差和测量系统误差补偿。 (2)下垂补偿（横梁下垂和工作台倾斜的多维交叉误差补偿）。 4、动态前馈控制（又称跟随误差补偿）。包括：速度前馈控制和扭矩前馈控制。
5、象限误差补偿（又称摩擦力补偿）。分为：常规(静态) 象限误差补偿和神经网络(动态)象限误差补偿。 6、漂移补偿。 7、电子重量平衡补偿。 在西门子840D功能说明样本和资料中所列的众多补偿功能中，都没有指出该系统具有双向螺距误差补偿功能。但是在下垂补偿功能描述中却指出，下垂补偿功能具有方向性。这样，如果下垂误差补偿功能，在基准轴和补偿轴定义为同一根轴时，就可能对该轴进行双向丝杠螺距误差补偿，由此提供了一个双向螺距误差补偿的依据。 二、840D下垂补偿功能的原理 1、下垂误差产生的原因： 由于镗铣头的重量或镗杆自身的重量，造成相关轴的位置相对于移动部件产生倾斜，也就是说，一个轴（基准轴）由于自身的重量造成下垂，相对于另一个轴（补偿轴）的绝对位置产生了变化。 2、840D下垂补偿功能参数的分析： 西门子840D数控系统的补偿功能，其补偿数据不是用机床数据描述，而是以参数变量，通过零件程序形式或通用启动文件(_INI文件) 形式来表达。描述如下： (1) $AN_CEC[t，N]：插补点N的补偿值，即基准轴的每个插补点对应于补偿轴的补偿值变量参数。 (2) $AN_CEC_INPUT_AXIS[t]：定义基准轴的名称。 (3) $AN_CEC_OUTPUT_AXIS[t]：定义对应补偿值的轴名称。 (4) $AN_CEC_STEP[t]：基准轴两插补点之间的距离。 (5) $AN_CEC_MIN[t]：基准轴补偿起始位置： (6) $AN_CEC_MAX[t]: 基准轴补偿终止位置 (7) $AN_CEC_DIRECTION[t]：定义基准轴补偿方向。其中：
840D螺距补偿步骤
1.螺距补偿 →Service →Manage Date →NC-active –date →Meas.-system-error-comp. →选择将要补偿的轴。 →Copy →光标到LIECHTI →Insert →打开补偿表 →输入补偿值 如X轴的补偿： CHANDATA(1) $AA_ENC_COMP[1,0,AX1]=0 $AA_ENC_COMP[1,1,AX1]=-0.00 $AA_ENC_COMP[1,2,AX1]=-0.001 $AA_ENC_COMP[1,3,AX1]=-0.003 $AA_ENC_COMP[1,4,AX1]=-0.004 $AA_ENC_COMP[1,5,AX1]=-0.007 $AA_ENC_COMP[1,6,AX1]=-0.009 $AA_ENC_COMP[1,7,AX1]=-0.011 $AA_ENC_COMP[1,8,AX1]=-0.012 $AA_ENC_COMP[1,9,AX1]=-0.014 $AA_ENC_COMP[1,10,AX1]=-0.017 $AA_ENC_COMP[1,11,AX1]=-0.016 $AA_ENC_COMP[1,12,AX1]=-0.018 $AA_ENC_COMP[1,13,AX1]=-0.019 $AA_ENC_COMP[1,14,AX1]=-0.023 $AA_ENC_COMP[1,15,AX1]=-0.026 $AA_ENC_COMP[1,16,AX1]=-0.028 $AA_ENC_COMP[1,17,AX1]=-0.029 $AA_ENC_COMP[1,18,AX1]=-0.029 $AA_ENC_COMP[1,19,AX1]=-0.032 $AA_ENC_COMP[1,20,AX1]=-0.034 $AA_ENC_COMP[1,21,AX1]=-0.037 $AA_ENC_COMP[1,22,AX1]=-0.037 $AA_ENC_COMP[1,23,AX1]=-0.039 $AA_ENC_COMP[1,24,AX1]=-0.042 $AA_ENC_COMP[1,25,AX1]=-0.046 $AA_ENC_COMP[1,26,AX1]=-0.049 . $AA_ENC_COMP_STEP[1,AX1]=56 $AA_ENC_COMP_MIN[1,AX1]=-171 $AA_ENC_COMP_MAX[1,AX1]=1285
螺距误差补偿
螺距误差补偿 螺补有关的参数： MD32450MA_BACKLASH[ ] （轴反向间隙补偿） MD32700MA_ENC_COMP_ENABLE[ ] = 0 可以写补偿值 = 1 补偿文件写保护MD38000MA_MM_ENC_COMP_MAX_POINTA[ ]（轴螺补补偿点数） 螺补的步骤（以X轴为例）： 1参数MD38000，按照X轴的全行程以及步长必须小于150mm的规则确定要补偿的点数（最好是一次确定并更改所有需要螺补轴的补偿点数）。更改完此参数后会出现一个报警4000，此时不要做NCK Reset，此时应该做NC备份。备份完后作POWER ON。 2在“Programe”（程序）中“Workpiece Programe（工件程序）”拷入各个轴的螺补程序LBX，LBY，LBZ等。 3在Service（服务）中找寻Data selection，在打开的界面中选择NC_active_data，回到data manage（数据管理）中打开NC_active_data，会出现meas.system_error_comp目录，再打开此目录会出现几个子目录：meas.system_error_comp_axis1（axis2，Axis3，axis4，……）,点击axis1,按copy出现一个面板，将axis1复制到LB中，回到“workpiece（工件）”的LB 中，将出现AX1—EEC程序，此程序就是X轴的数据补偿程序。其他轴同理。 4在对机床进行螺补之前，应先走一遍所测轴全程，确定所测轴的全程间隙，如果过大需要调整光栅钢带的长度，使得所测轴全程激光测得的数与显示屏显示的数相差范围在0.02mm以下。 5设置MD32700= 0，将X轴以LBX的程序运行一遍（注意要设置好LBX里的步长，全长等数据），将激光测试出的各个点的误差及反向间隙数据采集下来。把各个点的误差数据以及程序的步长，最大和最小点一次写入AX1—EEC程序（注意不要改变数据的正负号），将反向间隙写入MD32450。 6在auto方式下选择AX1—EEC程序，并执行此程序。将MD32700设置为1，按“MD 参数生效”，作一次复位，使补偿值生效。再执行LBX程序，再检验X轴精度是否合格。 7如果精度检验不合格，可能有以下几种情况： ⑴定位精度不合格。需要分析一下激光曲线，具体看是否有地方出现较大拐点等， 要检查钢带外壳的直线度并调整，最好控制在0.05mm以内，重复E，F步骤， 再次补偿。 ⑵重复精度不合格。这个问题就比较复杂，对于螺补数据几乎不可能，因为它完 全来源于机械的安装，只能寄希望于机械的安装精度合格了。也许唯一能解点
西门子与fanuc螺距补偿
数控设备调试与维护 ----数控系统参数调整 一、实验的性质与任务 数控机床的性能在很大程度上是由系统软件的运行性能决定，在系统中对参数设置不同的值可以改变系统的运行状态。为了使数控机床运行良好，在数控机床生产过程中、生产完成以后都会根据机床以及系统的配置和测试性能对系统参数进行调试。通过该实验期望通过该实验对数控系统及其调试有更为深刻的了解。 二、实验的目的和要求 在完成实验过程中，熟悉数控系统参数手册的使用方法，了解数控系统的参数构成及其种类。通过完成参数调整实验的过程，以及观测参数调整完成后系统以及机床的运行性能，了解系统参数的变化对机床的影响。对学生的要求是： 1、养成安全、认真、踏实、严谨、一丝不苟的工作作风。 2、熟悉查阅数控系统参数手册的方法； 3、了解系统参数的体系架构； 4、掌握在数控系统中查找、修改参数的方法； 6、掌握方法； 7、撰写符合实验过程、内容的实验报告； 8、现场操作指导教师要求的实验内容； 三、预备知识 数控系统的参数体系是比较繁杂，参数种类比较多，我们在调整参数前必须对各系统参数有较为详细的了解。系统参数种类繁多，涉及到对系统的各个方面的调整。 在数控机床中，不管是那一种系统，参数按其不同功能土要有以下几种： 1．系统参数 这些参数一般由机床开发部制造商根据用户的选择进行设置，并有较高级别的密码保护，其中的参数设置对机床的功能有一定的限制，他其中的内容一般不容许用户修改。 2.用户参数 这是供用户在使用设备时自行设置的参数，内容以设备加工时所需要的各种要求为主，可随时根据用户使用的情况进行调整，如设置合理可提高设备的效率和加工精度。 2．通信参数 用以数据的输入／输出(i／o)转送。 3．PLC参数 设置PLC中容许用户修改的定时、计时、计数，刀具号及开通PLC中的一些控制功能。4．机械参数 有些也包括在用户参数内，主要以机床行程规格，原点位置，位置的测量方式，伺服轴、主轴调整，丝杆螺距、间隙补偿方面为主，特别是伺服，主轴控制参数，设置不当设备就不能正常工作并且造成机床精度达不到要求，甚至于机床不能使用。各种不同类型的数控系统，参数的分类方法不一定相同，有些虽不明显地进行分类，但总包含着以上的内容。正常情况下，数控机床的参数厂方一般已按要求调整设置，使用中，因操作不当误改，机床使用较长时间后部分机械的磨损，断电或电路板损坏引起参数丢失，电气参数的改变等因素都会造成
机床数控原理与系统复习大纲(第2版西北工业大学出版社)
第一章绪论 1、数控机床（P1页；后面即P1） 数控机床是指采用数字形式信息控制的机床。凡是用数字化的代码将零件加工过程中所需的各种操作和步骤以及刀具与工件之间的相对位移量等记录在程序介质上，送入计算机或数控系统经过译码、运算及处理，控制机床的刀具与工件的相对运动，加工出所需要的工件的一类机床即为数控机床。 2、机床数控控制技术（P1） 机床数字控制技术就是以数字化的信息实现机床控制的一门技术。 3、选用数控机床主要考虑三种因素（P2） 即单件、中小批量的生产；形状比较复杂，精度要求高的加工；产品更新频繁，生产周期要求短的加工。 4、数控机床的组成（P2） 数控机床一般由控制介质、数控装置、伺服系统和机床本体组成。 5、数控装置（P3） 数控装置是数控机床的中枢，在普通机床中一般由输入装置、存储器、控制器、运算器和输出装置组成。 6、脉冲当量（P3） 相对于每个脉冲信号，机床移动部件的位移量叫做脉冲当量。 7、按工艺用途分类（P3） 1）、一般数控机床 2）、数控加工中心机床 3）、多坐标数控机床 8、按数控机床的运动轨迹分类（P4） 1）、点位控制数控机床 2）、点位直线控制数控机床 3）、轮廓控制数控机床 9、按伺服系统的控制方式分类（P5） 1）、开环控制数控机床 2）、闭环控制数控机床 3）、半闭环控制数控机床 4）、开环补偿型数控机床 10、按数控装置分类（P6） 1）、硬线数控 2）、软线数控（英文缩写要熟悉） 11、数控机床程序编制分为：手工编程和自动编程。（P7） 12、程序段格式（P10） 程序段格式是指一个程序段中各字的排列顺序及其表达形式。常用的程序段格式有三种：固定顺序程序段格式、带有分隔符的固定顺序程序段格式和字地址程序段格式。 13、准备功能字（P10） 准备功能字以地址符G为首，后跟二位数字（G00~G99）。 14、G代码（P10） G00 点定位；G01 直线插补；G02 顺时针圆弧插补；G03 逆时针圆弧插补
FANUC的进给运动误差补偿方法
无锡职业技术学院毕业设计说明书 机械技术学院 毕业设计论文 FANUC的进给运动误差补 偿方法 学生姓名： 指导教师姓名： 所在班级所在专业 论文提交日期论文答辩日期 答辩委员会主任主答辩人 系 年月日
FANUC的进给运动误差补偿方法 目录 毕业设计任务书 (1) 开题报告 (2) 第一章进给运动误差补偿方法 (6) 1.1常见进给运动误差 (7) 1.1.1反向间隙误差补偿 (8) 1.1.2螺距误差补偿 (9) 1.1.3摩擦补偿 (11) 第二章进给误差数据采集与补偿参数的设置 (12) 2.1激光干涉仪 (12) 2.1.1单频激光干涉仪 (12) 3.1 双频激光干涉仪 (13) 3.1.1 雷尼绍激光校准系统 (14) 3.1.2 测量误差分析 (19) 3.2误差补偿参数的设置 (20) 毕业设计总结 (23) 参考文献 (24) 致谢 (25) 外文翻译 (26) 2
无锡职业技术学院毕业设计说明书 机械技术学院 毕业设计任务书 课题名称FANUC的进给运动误差补偿方法 指导教师王小平职称高级技师 专业名称数控设备应用与维护班级数控设备10832 学生姓名尹耀强学号1061083237 课题需要完成的任务： 1．根据课题调研查阅资料，了解国内外现状、进展，编写调研报告。 2．收集技术资料、图纸进行设计或分析探讨。 3．对不同类型设计的分析, 进行方案论证，确定总体方案。 4．完成毕业设计的论文。 5． 3000单词量的外文资料的翻译（专业相关科技类）。 课题计划： 2月21日—2月25日；确定毕业设计课题。 2月28日—3月 4日；收集整理英文翻译资料。 3月 7日—3月11日；查阅技术资料，完成课题的前期调研工作，完成英文翻译。3月14日—3月18日；完成课题相关资料收集，进行毕业论文构思。 3月21日—3月25日；完成毕业论文初稿。 3月28日—4月01日；完成毕业论文初稿。 4月04日—4月08日；修改、完善毕业论文，定稿。 4月11日—4月20日；整理打印毕业设计资料，完成答辩 计划答辩时间： 4月20日 数控技术系（部、分院） 2011 年3月 1 日 1
间隙补偿和螺距补偿
丝杠补偿一般指丝杠的螺距误差补偿. 间隙补偿包括所有传动链中的间隙(包括丝杆螺母付)的补偿. 由于丝杆螺距的不均匀性,传动链正,反向运动的间隙,都会直接影响数控精度,有些通改进运动付的结构,例如采用滚珠丝杆,使之正反向间隙得以消除,但螺距误差是避免不了的.所以必须进行补偿,以求较高的精度.同样,齿轮啮合需要间隙才能正常运行,这种累计间隙误差也需要通过补偿,才能提高 控制精度. 丝杆（丝杠）反向间隙又称丝杠背隙、丝杠间隙、丝杠失动量 在数控机床的进给传动链中．齿轮传动、滚珠丝杠：螺母副等均存在反向间隙，这种厦向间隙的存在会造成机床丁作台反向运动时，伺服电动机空转而工作台实际不运动。对于采用半闭环伺服系统的数控机球．反向问隙的存在会影响到机床的定位精度和重复定位精度，从而影响到产品的加工精度这就需要数挫系统提供反向间隙补偿功能，以便在加工过程中自动补偿一些有规律的误差，提高加工零件的精度。并且随着数控机床使用时删的增长，反向间隙还会因磨损造成的运动副间隙的增大而逐渐增加，因此需定期对数控机床各坐标轴的反向问隙进行测定和补偿。 1.反向间隙补偿过程 在数控系统无补偿的条件下，于机床测量行程范围内，在靠近行程的中点及两端的三个位置上分别进行多次测量，用千分表或百分表测量m各日标点位置P的平均反向间隙B．以所得平均值中的最大值为反向隙值B，并输人到数控系统反向间 隙补偿参数中。 CNC系统在控制坐标轴反向运动时，自动先让该标轴反向运动，然后再按指令进行运动．即数控系统会控制伺服电动机多走一段距离，这段距离等等于反向间隙值 B．从而补偿反向间隙。 需要指出的是这种方法只适合于半闭环数控系统．对于全闭环数控系统则不能采 取以上补偿办法。 2.反向间隙补偿方法 可使用激光干涉仪和百分表/千分表 百分表/千分表方法： 用手脉发生器移动相关轴，（将手脉倍率定为1×100的挡位，即每变化一步，电机进给0.1mm），配合百分表观察相关轴的运动情况。在单向运动精度保持正常后作为起始点的正向运动，手脉每变化一步，机床该轴运动的实际距离 d=d1=d2=d3…=0.1mm，说明电机运行良好，定位精度良好。而返回机床实际运动位移的变化上，可以分为四个阶段：①机床运动距离d1＞d=0.1mm(斜率大于
13、螺距误差补偿及反向间隙补偿
螺距误差补偿及反向间隙补偿 根据下表设置螺距误差补偿相关参数： 参数号参数位设定值设置说明 3620 X Z 100 200 每个轴的参考点的螺 距误差补偿点号 3621 X Z 负方向最远的补偿位置号根据下面的公式进行计算： 参考点的补偿位置号—(负方向的机床行程/补偿位置间隔)+ 1 100-（1000/50）+1=81 所以负方向补偿位置号设置为81 3622 X Z 正方向的最远补偿位置号根据下面的公式进行计算： 参考点的补偿位置号+(正方向的机床行程/补偿位置间隔)+ 1 100+（0/50）+1=101 所以参考点正方向补偿位置号为101. 3624 补偿点间隔输入格式 为无小数点输入格 式，由于X轴为直径 值编程，所以X轴补 偿点间隔应为实际补 偿点间隔的2倍，应 设置为100000，为 100mm. 参数号参数位设定值设置说明 1800 #4(RBK) 是否分别进行切削进 给/快速移动反向间 隙补偿 0: 不进行。 1: 进行。 1851 X Z 每个轴的反向间隙补偿量，设置后，回零
生效 1852 X Z 每个轴的快速移动时的反向间隙补偿量，回零生效 由于FANUC系统螺距误差补偿采用增量式的补偿方式，所以在进行螺距误差补偿时，需根据补偿数据进行补偿数据的设定个。 下表为螺距误差补偿表 由于每个补偿点的最大补偿值只能到7，在上表中可以看到，在-400mm测量位置处出现了一次22的值，此点是所有补偿点误差的最大值，所以补偿倍率按此点进行计算，而且考虑其它点的误差值，将补偿倍率设置为3倍。 补偿倍率设置为3倍，所有的补偿值都放大了三倍，所以在补偿数据处看到的是计算值的1/3,如果测量人员给出的是补偿值，那么补偿数据就按上图中的数据进行输入，如果给出的
840D螺距补偿
840D螺距补偿 1．修改轴参数，设定各轴补偿点数量。 a）设定坐标轴补偿点数量 依次按“Menu Select”—〉“启动”—〉“机床数据”—〉“轴MD”，找到MD38000（用于差补补偿的中间点数量），设置补偿点的数量，本例中为：50。然后按“Input” 键，此时出现4400报警“机床数据修改将导致缓冲存储器的重新组织（数据丢失）”。 请勿NCK重启，作下一步备份NC数据。 b）备份NC数据 依次按“Menu Select”—〉“服务”—〉“”—〉“连续启动”，出现下图。
在文档内容中选择“NC”和“带补偿数据”；输入文件名称，一定要按“Input”键，否则文件名无效。本例中为：NC_COMP01；按“文档”键，开始创建连续启动文档，如下图所示。 c）恢复数据 待连续启动文档创建好后，按“读入调试文档”键。
选择刚才创建的连续启动文档NC_COMP01，按“启动”键，并点击“是”加以确认。此后系统会重启几次。 2．导出补偿数据，生成ARC文件或MPF程序（参见补充说明） 因为补偿文件不能直接修改，只能输出成ARC文件。下面以给轴1添加螺补为例说明。 依次按“Menu Select”—〉“服务”—〉“数据选择”，选择“NC-生效-数据”，按“确认”键。
在数据输出窗口的树形图中选择“NC-生效-数据”—〉“测量系统误差补偿”—〉“测量系统错误补偿—轴1”，按“文档”键。 出现下图。输入文档名，本例中为：AX1_EEC。选择文档格式，必须为：带CR+LF穿孔带，否则无法编辑。按启动键。
3．输入补偿数据，编辑ARC文件。 PCU50可直接编辑ARC文件。PCU20可将ARC文件通过RS232传出，使用文本编辑器编辑。也可制作补偿程序，见第7条的补偿说明。 PCU50操作如下： 在树形图中选择“文档”—〉“AX1_EEC”，按“Input”键打开文件。 补偿文件结构如下： $AA_ENC_COMP[0, 0, AX1]=0.5 对应于最小位置上的误差值 $AA_ENC_COMP[0, 1, AX1]=0.2 对应于最小位置+1个间隔位置上的误差值 $AA_ENC_COMP[0, 2, AX1]=-0.5 对应于最小位置+2个间隔位置上的误差值 … … $AA_ENC_COMP[0, 48, AX1]=0 对应于最小位置+48个间隔位置上的误差值 $AA_ENC_COMP[0, 49, AX1]=0 对应于最小位置+49个间隔位置上的误差值 $AA_ENC_COMP_STEP[0, AX1]=10 测量间隔（毫米） $AA_ENC_COMP_MIN[0, AX1]=0 最小位置（绝对） $AA_ENC_COMP_MAX[0, AX1]=100 最大位置（绝对） $AA_ENC_COMP_IS_MODULO[0, AX1]=0 用于旋转轴 修改文件后，保存并关闭编辑器。 4．补偿数据ARC文件导入NC系统。 设定MD32700=0，并且按“设MD有效”按钮，使参数生效，这样ARC文件才能写入补偿文件。 依次按“Menu Select”—〉“服务”—〉“”—〉“连续启动”—〉“读入调试文档”，选择修改好的AX1_EEC文件，按“启动”按钮。
FANUC数控系统螺距误差补偿功能.
FANUC数控系统螺距误差补偿功能数控机床的直线轴精度表现在轴进给上主要由三项精度:反向间隙、定位精度和重复定位精度,其中反向间隙、重复定位精度可以通过机械装置的调整来实现,而定位精度在很大程度上取决于直线轴传动链中滚珠丝杠的螺距制造精度。在数控机床生产制造及加工应用中,在调整好机床反向间隙、重复定位精度后,要减小定位误差,用数控系统的螺距误差螺距补偿功能是最节约成本且直接有效的方法。 FANUC数控系统已广泛应用在数控机床上,其螺距误差补偿功能有一定的典型性。螺距补偿原理是将机械参考点返回后的位置作为螺距补偿原点,CNC系统以设定在螺距误差补偿参数中的螺距补偿量和CNC移动指令,综合控制伺服轴的移动量,补偿丝杠的螺距误差。 1 螺距误差补偿前的准备工作回参考点后,编程控制需要螺距误差补偿的轴,从参考点或机床机械位置某一点间歇移动若干个等距检测点,用激光干涉仪等检测计量仪器检测出各点的定位误差。检测点数量可根据机床的工作长度自设。 2 设定螺距误差补偿参数 打开参数开关在MDI方式下设置参数PWE=1,系统出现1000报警,同时按CAN和RESET键清除报警。 ⑴参考点的螺距误差补偿点号码参数X轴参数No.1000Z轴参数No.2000 ⑵螺距误差补偿倍率参数参数No.0011的PML1,PML2。.PML2 PML1 倍率（ 0 0 31，0 1 32， 1 0 34，1 1 38）设定的螺距补偿值,乘上该倍率,即为输出值. ⑶螺距误差补偿点间隔X轴参数No.756Z轴参数No.757螺距误差补偿点为等间隔,设定范围从0到999999999。一般设定单位是0.001毫米。⑷螺距补偿点数目各轴从0到127共128个螺距补偿点 ⑸螺距补偿量及螺距补偿点的号X轴参数No.(1001+螺距补偿点号)Z轴参数No.(2001+螺距补偿点号)每个螺距补偿点螺距补偿量的范围为(-7)～(+7)乘以螺距补偿倍率。负侧最远补偿点的号=原点补偿点-(负侧的机床长/补偿点间隔)+1正侧最远补偿点的号=原点补偿点+(正侧的机床长/补偿点间隔) 3设定好螺距补偿参数后,在MDI方式下,设置参数PWE=0,关闭参数写状态。机床断电后重新启动,回参考点,螺距补偿生效。再检测定位精度,没达到要求的补偿点可反复修改补偿量,直至达到要求。 4 应用举例 数控车床的参考点一般设在机械正限位不到处,参考点与正限位之间的范围在加工工件时很少用到,下面以一台数控车床的Z轴丝杠精度检测结果,阐述螺距误差补偿如何应用。 编程后运行,检测Z轴移动点,每点来回检测
机床螺距误差补偿知多点
机床螺距误差补偿知多点 1.什么是螺距误差 开环和半闭环数控机床的定位精度主要取决于高精度的滚珠丝杠。但丝杠总有一定螺距误差，因此在加工过程中会造成零件的外形轮廓偏差。螺距误差是指由螺距累积误差引起的常值系统性定位误差。 2.螺距误差补偿的原理 螺距误差补偿的基本原理就是将数控机床某轴上的指令位置与高精度位置测量系统所测得的实际位置相比较，计算出在数控加工全行程上的误差分布曲线，再将误差以表格的形式输入数控系统中。这样数控系统在控制该轴的运动时，会自动考虑到误差值，并加以补偿。 3.螺距误差补偿方法 硬件方法 提高机床部件的加工装配精度，此方法不仅受到加工机床精度等级的制约，而且随着加工精度的提高，加工成本呈指数级增加，效益不高； 软件方法 通过SJ6000激光干涉仪采集数控机床的定位精度，再利用数控机床的可编程、智能性，对机床误差进行补偿从而达到提高机床精度的要求。采用这种方法，无需对数控机床的硬件进行改造遍可较大幅度的提高数控机床的加工精度。 4. SJ6000激光干涉仪基本参数
稳频精度：0.05ppm 动态采集频率：50 kHz 预热时间：约8分钟 工作温度范围：(0~40)℃ 存储温度范围：(-20~70)℃ 环境湿度：(0~95)%RH 空气温度传感器：±0.1℃(0~40)℃，分辨力0.01℃材料温度传感器：±0.1℃(0~55)℃，分辨力0.01℃空气湿度传感器：±5%RH (0~95)%RH 大气压力传感器：±0.1kPa (65~115)kPa 测量距离：(0~80)m (无需远距离线性附件) 测量精度：0.5ppm (0~40)℃ 测量分辨力：1nm 测量最大速度：4m/s
