共模差模的概念

共模差模的概念

共模信号和差模信号,是电路中常见的两种信号类型,广泛应用在电路的信号传输和抗干扰等方面。在理解这两种信号类型之前,我们需要先了解共模和差模的概念。

1.共模信号

共模信号是指同时在两个输入端的信号,即两个信号具有相同的波形和振幅。这种信号与设备外部环境中的电源噪声和其他交流干扰信号相关。通常,这些信号产生的原因可能来自于电源干扰、接地回路噪声等。

2.差模信号

差模信号是指两个输入端的信号之间具有一定差别的信号。这种信号通常是需要传输或处理的信号。例如,输入端分别与两个感应器连接,在两个输入端分别产生的电信号需要处理的差就是差模信号。

在实际应用中,常常需要提取差模信号,而忽略共模信号的影响。因此,了解共模信号和差模信号的概念,有利于设计具有抗干扰性能的电路。

3.共模和差模的关系

在电路中,共模和差模信号常位于同一传输线上,并会简单地相加或相减。因此,了解两者的关系,对于正确、有效地提取差模信号至关重要。

在电路中,可以使用差分放大器进行差模信号的提取,同时忽略共模信号的影响。差分放大器是由两个放大器级联形成的放大器电路,由于其采用两个输入端来输入差分信号,其可实现被动滤除共模信号。当然,如果存在非line-to-line 的干扰,这种抑制效果所受的干扰,仍然是很容易被放大起来的。

在理解差分放大器后,我们就可以将电路信号分解成共模信号和差模信号:共模信号=(输入信号1+输入信号2)/2

差模信号=(输入信号1-输入信号2)

其中,共模信号相当于两个输入信号的平均值,而差模信号则表示两个输入信号的差异。因此,对于差分放大器而言,对差模信号的放大,同时抑制共模信号的干扰十分重要。在计算和设计电路时,提取差模信号需要特别注意并分析共模信号的影响,以确保最后输出的信号准确无误。

4.技术应用

在电子电路应用中,共模差模信号的概念被广泛应用于电路的分析和设计工作中。例如,在模拟信号处理中,差分放大器是一种常见的信号处理模块,其被广泛应用于传感器信号采集、分析、以及输出。通过对输入信号中的共模信号部分进行滤除,我们可以更准确地获取差模信息,对于实现高精度信号处理至关重要。

此外,在数字电路中,共模信号也需要被注意和抑制。由于数字信号的高频特性,单个计算机工作引起的电磁辐射可能影响整个区域,特别是存在地线共同模式下的计算机用电器开关等地方,因而需要对共模信号进行过滤和抑制。5.共模干扰与抑制

共模信号的存在可能会引起共模干扰,进而影响电路的正常工作。共模干扰是指共模信号对电路中其他信号的干扰,导致信号质量下降或误差增大。

为了抑制共模干扰,可以采取以下几种方法:

a. 差模信号传输:通过差模信号传输方式,将共模信号进行抵消。差分信号在传输过程中,共模信号的影响被同时取消,从而有效消除共模干扰。

b. 地线设计:合理设计和布局地线,避免地线回流路径上的共模信号产生和传播。

c. 滤波器设计:在电路中引入适当的滤波器,去除或削弱共模信号的频谱成分。

d. 屏蔽和隔离:在电路设计中,采用屏蔽罩、隔离层等物理屏蔽措施,防止外界干扰信号进入电路。

6.应用场景

共模差模概念和相关技术在电子电路中有着广泛的应用,以下列举几个常见的应用场景:

a. 传感器信号采集:在传感器信号采集过程中,常常需要提取差模信号并抑制共模干扰,以保证采集到的信号准确可靠。

b. 通信系统:在通信系统中,通过差分信号传输可以提高抗干扰能力和信号传输质量。差分信号的抗干扰性较强,适用于长距离和高速传输的情况。

c. 音频处理:在音频系统中,通过差分放大器处理音频信号,可以提升音频信号的动态范围和信噪比。

d. 数据传输:在高速数据传输系统中,为了减小传输线上的共模噪声,常采

用差分传输方式,确保数据的准确传输。

通过理解共模差模的概念和应用,我们可以更好地设计和优化电路,提高系统的性能和稳定性。了解共模差模的相关知识有助于我们理解信号的特性和处理干扰的方法,为电子电路和通信系统的设计与调试提供了重要的指导。

差模干扰和共模干扰及其消除

差模干扰和共模干扰及其消除 电压电流的变化通过导线传输时有二种形态,我们将此称做“共模”和“差模”。设备的电源线,电话等的通信线,与其它设备或外围设备相互交换的通讯线路,至少有两根导线,这两根导线作为往返线路输送电力或信号。但在这两根导线之外通常还有第三导体,这就是“地线”。干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输;另一种是两根导线做去路,地线做返回路传输。前者叫“差模”,后者叫“共模”。 电源线噪声是电网中各种用电设备产生的电磁骚扰沿着电源线传播所造成的。电源线噪声分为两大类:共模干扰、差模干扰。共模干扰(Common-mode Interference)定义为任何载流导体与参考地之间的不希望有的电位差;差模干扰(Differential-mode Interference)定义为任何两个载流导体之间的不希望有的电位差。 任何电源线上传导干扰信号,均可用差模和共模信号来表示。 差模干扰在两导线之间传输,属于对称性干扰; 消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线;共模干扰在导线与地(机壳)之间传输,属于非对称性干扰。在一般情况下,差模干扰幅度小、频率低、所造成的干扰较小;共模干扰幅度大、频率高,还可以通过导线产生辐射,所造成的干扰较大。 消除共模干扰的方法包括: (1)采用屏蔽双绞线并有效接地 (2)强电场的地方还要考虑采用镀锌管屏蔽 (3)布线时远离高压线,更不能将高压电源线和信号线捆在一起走线 (4)采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV) 欲削弱传导干扰,把EMI信号控制在有关EMC标准规定的极限电平以下。除抑制干扰源以外,最有效的方法就是在开关电源输入和输出电路中加装EMI滤波器。开关电源的工作频率

共模差模的概念

共模差模的概念 共模信号和差模信号,是电路中常见的两种信号类型,广泛应用在电路的信号传输和抗干扰等方面。在理解这两种信号类型之前,我们需要先了解共模和差模的概念。 1.共模信号 共模信号是指同时在两个输入端的信号,即两个信号具有相同的波形和振幅。这种信号与设备外部环境中的电源噪声和其他交流干扰信号相关。通常,这些信号产生的原因可能来自于电源干扰、接地回路噪声等。 2.差模信号 差模信号是指两个输入端的信号之间具有一定差别的信号。这种信号通常是需要传输或处理的信号。例如,输入端分别与两个感应器连接,在两个输入端分别产生的电信号需要处理的差就是差模信号。 在实际应用中,常常需要提取差模信号,而忽略共模信号的影响。因此,了解共模信号和差模信号的概念,有利于设计具有抗干扰性能的电路。 3.共模和差模的关系 在电路中,共模和差模信号常位于同一传输线上,并会简单地相加或相减。因此,了解两者的关系,对于正确、有效地提取差模信号至关重要。 在电路中,可以使用差分放大器进行差模信号的提取,同时忽略共模信号的影响。差分放大器是由两个放大器级联形成的放大器电路,由于其采用两个输入端来输入差分信号,其可实现被动滤除共模信号。当然,如果存在非line-to-line 的干扰,这种抑制效果所受的干扰,仍然是很容易被放大起来的。 在理解差分放大器后,我们就可以将电路信号分解成共模信号和差模信号:共模信号=(输入信号1+输入信号2)/2 差模信号=(输入信号1-输入信号2) 其中,共模信号相当于两个输入信号的平均值,而差模信号则表示两个输入信号的差异。因此,对于差分放大器而言,对差模信号的放大,同时抑制共模信号的干扰十分重要。在计算和设计电路时,提取差模信号需要特别注意并分析共模信号的影响,以确保最后输出的信号准确无误。 4.技术应用

电路中的共模信号与差模信号

电路中的共模信号与差模信号在电路设计和信号传输中,共模信号(Common Mode Signal)和差 模信号(Differential Mode Signal)是两个非常重要的概念。它们在电 路性能和信号质量上起着关键作用。本文将从原理、应用以及解决方 案等方面,探讨共模信号和差模信号的特点以及对电路性能的影响。 一、共模信号的特点和作用 共模信号是指同时作用于电路两个输入端口的信号,它们具有相同 的幅值和相位。在某些情况下,由于外界信号或者电路内的某些因素,共模信号会被引入到差动信号中,从而导致信号的失真和干扰。共模 信号的存在会对电路的性能产生负面影响,如信号失真、干扰增加等。 为了解决共模信号对电路性能的影响,工程师们通常会采取一系列 的抑制措施。比如,在模拟电路设计中,可以采用差分放大器、共模 抑制电路等,来抑制共模信号的干扰。在数字电路设计中,可以采用 屏蔽技术、滤波器等来降低共模信号的干扰。 二、差模信号的特点和应用 差模信号是指作用于电路的两个输入端口的信号,它们具有相反的 相位,在电路中相互抵消。差模信号在许多应用中起着重要作用,特 别是在数据传输和通信领域。 差分信号在许多数字通信中广泛应用,利用差分信号传输数据可以 提高信号质量和稳定性。相比于单端传输,差分信号可以减少共模噪 声的干扰,并提高信号的抗干扰能力。

在信号的采集和放大过程中,差分输入的方式可以提高信号的准确性和抗干扰能力。差分信号输入方式具有更高的共模抑制比、更低的噪声功率以及更好的线性特性。 三、解决方案和技术 为了提高共模抑制能力和差分信号传输质量,工程师们提出了一系列的解决方案和技术。 在电路设计中,可以采用差分信号传输技术来提高信号品质。差分信号传输可以通过差分放大器、差分线路、差分编解码器等实现。这些技术可以将差分信号从共模信号中分离出来,提高信号传输质量。 在电路布局和连接中,可以采用屏蔽性的方法来降低共模干扰。通过电路板的屏蔽和接地设计,可以减少共模噪声对电路的干扰。 此外,合理选择电子元器件和检测方法也是解决共模信号和差模信号问题的关键。选择具有良好抗干扰能力的电子元器件,如高共模抑制比的差分放大器、高灵敏度的差分传感器等,可以提高信号的品质和可靠性。 总结起来,共模信号和差模信号是在电路设计和信号传输中需要注意的两个重要因素。了解共模信号和差模信号的特点和作用,以及采取相应的技术和解决方案,可以提高电路性能和信号质量,满足各种应用需求。

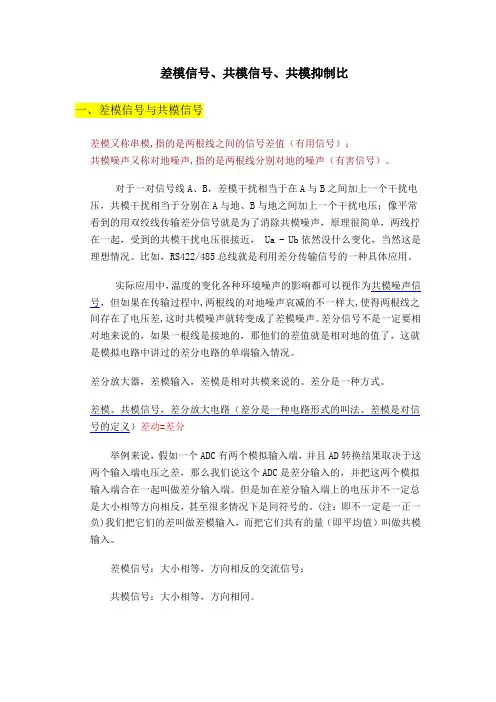

差模信号、共模信号、共模抑制比的概念
