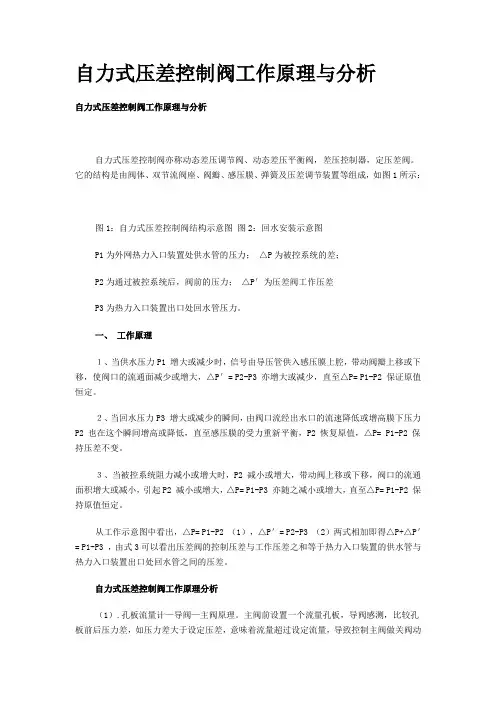

压差控制阀工作原理
压差控制阀工作原理
压差控制阀工作原理
?
压差控制阀不需任何外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，特别适用于分户计量或自动控制系统中，有助于稳定系统运行。
?
?
压差控制阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差。安装压差控制阀用户不安装自控装置，自力式压差控制阀在最小工作压差下，当选用管径过大阻力减小也会造成流量过大，势必造成外网水力失调，使能耗增大。
?
?
该阀由阀体，阀盖，阀芯弹簧，控制导管，调压器组成，阀门安装在供热管路的回水管上，阀门上的工作腔通过控制管与供水管连接。消除外网压力波动引起的流量偏差，当供水压力P1增大，则供水压差P1-P3增大，感压膜带动阀芯下移关小阀口，使P2增大，从而维持P1-P2的恒定。当供水压力P1减小则感压膜带动阀芯上移，P2减小，使P1-P2恒定不变。无论管路中压力怎样变化，动态压差平衡阀均可维持施加于被控对象压差和流量恒定。
?
?
压差平衡阀
压差平衡阀 压差平衡阀，亦称自力式压差控制阀，是一种不需外来能源依靠被调 介质自身压力变化进行自动调节的阀门，适用于分户计量或自动控制系统中。压差平衡阀为双瓣结构，阀杆不平衡力 河北平衡阀门制造有限公司压差平衡阀 小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并 有以下的特点： 1、恒定被控制系统压差； 2、支持被控系统内部自主调节； 3、吸收外网压差波动； 4、采用先进的无级调压结构，控制压差可调比可达25：1； 5、具备自动消除堵塞功能; 6、法兰尺寸符合中灰铸铁法兰尺寸。 压差平衡阀的使用方法： 1、介质流动方向应与阀体箭头方向一致； 2、压差平衡阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能； 3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能； 4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差; 5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物； 6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。 [1]压差平衡阀选型说明： 按式KV=G/式中（G-M3/h），根据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；根据最小流量和可能的最大 工作压差计算所需的最小KV值，应大于阀门的最小KV值，如G=3-10M/h，
△P"最大=200KPa，△P"最小=20KPa，KV最大=10/=25，KV最小=3/=，选择DN50即符合要求，建议尽量不变径选用阀门。 压差平衡阀的用途： 为何室内安装自控装置必须安装压差平衡阀原因如下： 1.如果不安装压差平衡阀，近端用户由于压差过大，当近端用户室内温度达到设置值时，由于感温包的膨胀推力是有限的使恒温阀无法关断，使近端用户室内温度超标。 2.如果不安装压差平衡阀，近端用户压差过大，远端用户压差小，外网压差不平衡，造成近端和远端用户室内温度产生时序，如果采用间接性供暖方式，由于时序过长造成远端用户还未达到用户需求时就到了供暖的间歇时间，使远端用户无法达到供暖要求，如变频变流量调节时由于时序过长远端用户还未达到用户需求时即到了热源循环水泵的转数调小的时候，使变频装置无法发挥应有的功效。 3.如果不安装压差平衡阀当各用户调节时会相互干扰，如果一个或几个恒温阀调节时，会引起所有的恒温阀无谓的动作。 4.如果不安装压差平衡阀，室内温度达到需求时由于近端用户压差过大，会导致恒温阀产生噪音，影响舒适度。 5.如果不安装压差平衡阀，感温包长时间在高压差工资下还会简短恒温阀的使用寿命。
压力控制器说明书
4150K、4160K系列Ⅱ压力控制器和变送器 说明 操作范围 本节介绍4150K、4160K系列2压力控制器和变送器（图1）的安装、操作、维护和部分信息，详细内容见阀门、执行器部分。 任何人在安装、操作和维护此套设备前，必须（1）进行全面培训，对阀门和执行器应有一定了解。（2）详细阅读本说明书，若有其它问题，请与Fisher销售部联系。 介绍 4150K、4160K系列2压力控制器和变送器使用波纹管或Bourdon管检测单元检测气或水表压力、真空、复合压力或差压。控制器和变送器的输出为气压信号，可用于操作控制单元、指示装置和记录装置。 规格 4150K、4160K系列2压力控制器和变送器的规格见表1、表2。 表2 适用类型 安装 警告：为避免由于压力释放而引起的人身伤害或财产损失必须： ?穿防护工作服带眼罩，戴手套 ?检查测量过程中是否可能为过程介质所伤害 标准安装 如图1所示，此套设备必须垂直安装，若为其它方向必须如图3所示保证排气孔向下。 适用类型 见表2 输入信号
类型：表压、真空、复合压力、差压 范围：表3或表4 第4页 输出信号 纯比例或比例加积分控制器和变送器输出信号均为0.2－1.0bar（3－15psig）或0.4－2.0bar(6－30psig)气压信号。 微分控制器 0和1.4Bar（3和15Psig）或0.4和20Bar（6和30Psig）气压信号。 作用 正作用：检测压力增加，输出信号增加。 反作用：检测压力增加，输出信号减小。 所需压力源 见表5 第7页 稳定状态下的气耗量见第7页图2 输入和输出的连接使用1/4英寸的阴制NPT 压力单位的换算见第7页表6 比例带调整 纯比例和比例加积分的控制器：对0.2－1.0Bar（3－15Psig）满量程压力输出变化为3％－100％可调，对0.4－2.0Bar（6－30Psig）满量程压力输出变化为6％－100％可调。 积分调整 比例加积分控制器：从0.01－74Min/Repeat可调（100－0.01Repeat/Min） 零点调整 检测单元范围内，定位量程在100％之内可调。 量程调整 检测单元满量程压力输出变化从6－100％可调。 特性 重复性：检测单元范围的0.5％ 死区（微分控制器除外）：输出范围的0.1％ 100％比例带快速响应 执行器的输出：0.7Hz 波纹管控制器的输出：9Hz 操作环境温度 标准环境：－40－71℃（－40－160F） 高温环境：－18－104℃（0－220F） 环境温度的影响
压力传感器工作原理
电阻应变式压力传感器工作原理细解 201１—10-14 １5：37元器件交易网 字号： 中心议题: 电阻应变式压力传感器工作原理 微压力传感器接口电路设计 微压力传感器接口系统得软件设计 微压力传感器接口电路测试与结果分析 解决方案： 电桥放大电路设计 AD7715接口电路设计 单片机接口电路设计 本文采用惠斯通电桥滤出微压力传感器输出得模拟变量，然后用IＮA11８放大器将此信号放大,用7７15A/D 进行模数转换，将转换完成得数字量经单片机处理,最后由LCD 将其显示，采用LM３34 做得精密5 V 恒流源为电桥电路供电,完成了微压力传感器接口电路设计,既能保证检测得实时性，也能提高测量精度。 微压力传感器信号就是控制器得前端，它在测试或控制系统中处于首位，对微压力传感器获取得信号能否进行准确地提取、处理就是衡量一个系统可靠性得关键因素.后续接口电路主要指信号调节与转换电路,即能把传感元件输出得电信号转换为便于显示、记录、处理与控制得有用电信号得电路。由于用集成电路工艺制造出得压力传感器往往存在:零点输出与零点温漂，灵敏度温漂,输出信号非线性,输出信号幅值低或不标准化等问题。本文得研究工作，主要集中在以下几个方面： (1）介绍微压力传感器接口电路总体方案设计、系统得组成与工作原理。
（2）系统得硬件设计，介绍主要硬件得选型及接口电路,包括Ａ/D 转换电路、单片机接口电路、1602显示电路。 (3）对系统采用得软件设计进行研究，并简要阐述主要流程图,包括主程序、A/Ｄ转换程序、16０2显示程序。 1 电阻应变式压力传感器工作原理 电阻应变式压力传感器就是由电阻应变片组成得测量电路与弹性敏感元件组合起来得传感器。当弹性敏感元件受到压力作用时，将产生应变，粘贴在表面得电阻应变片也会产生应变，表现为电阻值得变化。这样弹性体得变形转化为电阻应变片阻值得变化。把4 个电阻应变片按照桥路方式连接,两输入端施加一定得电压值，两输出端输出得共模电压随着桥路上电阻阻值得变化增加或者减小。一般这种变化得对应关系具有近似线性得关系。找到压力变化与输出共模电压变化得对应关系,就可以通过测量共模电压得到压力值。 当有压力时各桥臂得电阻状态都将改变，电桥得电压输出会有变化. 式中：Uｏ为输出电压，Ui 为输入电压。 当输入电压一定且ΔＲi 〈
中央空调压差旁通阀的介绍及作用
压差旁通阀 电动压差旁通阀 压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。 电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。 电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。相反，压差的减小导致阀门开度减小从而使系统压差增加。 自力式压差旁通阀 旁通阀又名自力式旁通压差阀，自力式自身压差控制阀 自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。 性能特点： 自力式自身压差控制阀为电动压差控制阀替代产品。 为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。 自力式自身压差控制阀的用途： 此经过，以保证机组流量不小于限制值。 自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。
这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。空调系统中旁通阀的作用和原理： 空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。 自力式自身压差控制阀的性能参数： 控制压差在 依靠压差自动工作，无须外接动力，运行安全稳定可靠。 介质温度：0--150℃。 公称压力：1.6Mpa 。 自力式自身压差控制阀的安装调试： 适用于分集水器之间 旁通管安装保护冷热源 适用于高层建筑分区供暖，安装于高区回水管避免高 区倒空和水垂 1、热源 2、循环水泵 3、系统补给水泵 4、自力式 自身压差控制阀 5、加压水泵 6、止回阀 7、后部补水压力调节阀 8、热用户
前室压力传感器I楼梯间压力传感器I压差控制器I压差测控器介绍
前室压力传感器I楼梯间压力传感器I压差控制器I压差测控器介绍 前室压力传感器I楼梯间压力传感器，源于《建筑防排烟与暖通空调防火设计图集》 在介绍压力传感器之前，先来了解下加压送风系统。加压送风工作方式是通过送风机所产生的气体流动和压力差来控制烟气的流动，即在建筑内发生火灾时，对着火区以外的有关区域进行送风加压，使其保持一定正压，以防止烟气侵入的防烟方式。 为保证疏散通道不受烟气侵害使人员安全疏散，发生火灾时，从安全性的角度出发，高层建筑内可分为四个安全区：第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全区为走道；第四类安全区为房间。 依据上述原则，加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力，同时还要保证各部分之间的压差不要过大，造成开门困难影响疏散。当火灾发生时，机械加压送风系统应能够及时开启，防止烟气侵入作为疏散通道的走廊、楼梯间及其前室，以确保有一个安全可靠、畅通无阻的疏散通道和环境，为安全疏散提供足够的时间。 而《建筑防烟排烟系统技术规范》对防烟楼梯间及电梯前室余压值进行了明确规范：
3.3.15机械加压送风应满足走道→前室→楼梯间的压力呈递增分布，余压值应符合下列要求： 1、前室、合用前室、消防电梯前室、封闭避难层（间）与走道之间的压差应为25-30Pa; 2、防烟楼梯间、防烟电梯井与走道之间的压差应为40-50Pa。 如何来控制余压值的保持在标准范围呢？ 于是设计师便提出了压力传感器的概念，用于检测相应空间余压值，并通过余压阀控制送风方向，达到控制余压值的目的。 在我们进行产品研发过程中，根据其功能，我们将它命名为：压差测控器（有的厂家也成为压差控制器）。因为其一方面源于它的检测功能，而且测量的是两个空间空气压力差值，另一方面，它还要根据检测的压差值，对旁通阀进行动态调控。因此称它为压差测控器更为贴切。 其原理如下：
动态压差平衡阀的工作原理及使用方法
动态压差平衡阀的工作原理及使用方法 发布时间：2010-5-27 编辑：wenjie 来源：直接进论坛 动态压差平衡阀，亦称自力式压差控制阀、差压控制器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。 动态压差平衡阀的工作原理： 该阀由阀体，阀盖，阀芯弹簧，控制导管，调压器组成，阀门安装在供热管路的回水管上，阀门上的工作腔通过控制管与供水管连接。消除外网压力波动引起的流量偏差，当供水压力P1增大，则供水压差P1-P3增大，感压膜带动阀芯下移关小阀口，使P2增大,从而维持P1-P2的恒定。当供水压力P1减小则感压膜带动阀芯上移，P2减小，使P1-P2恒定不变。无论管路中压力怎样变化，动态压差平衡阀均可维持施加于被控对象压差和流量恒定。 动态压差平衡阀的使用方法： 1、介质流动方向应与阀体箭头方向一致； 2、该阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能； 3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能； 4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差; 5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门[1]检查消除堵塞物； 6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。
油压差控制器说明书
HDP88T型系列电子延时压差（油压差）控制器 简介： HDP88T型系列油压差控制器是一种对螺杆式压缩机安全保护开关， 当油压下降到不足以使压缩机安全工作时，并在延时设定期间没有 恢复到设定油压值以上，主电路切断，压缩机停止工作，以达到保 护压缩机免受损坏的目的。 HDP88T压差的时间设定之前须参考压缩机制造商的指引。 产品特点： 压差调节范围大，回差小，输出端电压最大250VAC，电流最大16A。 延时时间可调节，客户根据需要自行调节，时间精确稳定(20S～150S) 改进了原加热双金属片延时时间的不稳定性。 电源输入：110～250VAC 24～36DC。 压缩机重新启动前，须手动复位控制器。 延时器（控制器内部）不受电压及环境变化所影响（指定参数内）。 如要使用不同电源，请把HDP88T的跨接线（3～4）拆掉即可。 德国原装微动开关及继电器，有认证标准。 典型原理图典型线路图 型号与参数单位：Mpa 型号 调节范围最大工作 压力 最大开关 压差 △P bar 联结方式 介质温度 (℃) 环境温度 (℃) 延迟时间设 定范围(秒) Min Max
HDP88T-Ⅰ0.060.35 1.70.2M12X1.25 6mm喇叭口 1/4”flare -10～120-20～8020～150 HDP88T-Ⅱ0.2 1.2 3.30.2 连接与安装方式 连接方式：控制器的连接方式有二种：一种是用外径￠6×1的紫铜管（必须呈软态），在管端扩90°角喇叭口，再用控制器的自用螺帽旋紧即可。 另一种连接方式是用外径￠3，长1米的毛细管连接（此连接方式必须在订货时 提出）见下列示图所示。 安装方式：控制器的安装方式有二种：一种是利用控制器背面3个M4安装螺孔进行安装。 另一种安装方式是先用多用途的安装板附件（详见下图所示）。 使用说明： 安装 如果用毛细管方式连接的，必须防止毛细管的急弯和扭转。 如果控制器使用在以氨为介质的制冷系统中，则必须选用不锈钢波纹管控制器。 在与控制器连接之前，确保所有的管路都是清洁干净的。 不能把控制器安装在工作负荷超过它的电器额定值的设备中。 过长的毛细管盘成圈或妥为固定，以防振动。允许毛细管有一些松垂，防止剧烈振动造成毛细管开裂。 接线当准备接线时，必须确保切断电源，以防止触电和设备损坏。 调整顺时针拨动调节盘时，使压差调定植下降。反之，则上升。 注意 在设定压力和延时器时间前，请仔细了解压缩机的技术指标。 不正确安装危险！压差控制器HP（高压端）压力必须大于LP（低压端）的压力，否则控制器将失效，安装必
压差阀
压差阀 目录 ZYC型自力式压差控制阀 低真空电磁压差充气阀DYC-Q 压差旁通平衡阀-800X压差旁通平衡阀 压差旁通平衡阀 压差旁通阀-800X压差旁通阀 无压差电磁阀-ZCT无压差电磁阀 电磁真空压差式充气阀DYC-JQ、GYC-JQ 自力式压差控制阀-ZYC自力式压差控制阀 自力式压差控制阀ZYC 自力式差压调节阀-ZZV自力式差压调节阀 自力式差压调节阀-ZZYW型自力式差压调节阀
ZYC型自力式压差控制阀 一、产品[自力式压差控制阀]的详细资料： 产品型号：ZYC型 产品名称：自力式压差控制阀 产品特点：ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。 二、主要技术参数： 型号公称压力壳体实验压力 压差控制范围 定压差型可调压差型ZYC-16一H3T16MPa 2.4MPa10KPa、20KPa、30KPa10.30KPa 三、ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)： DN mm 连接方式 L mm H(mm)流量 m3／h 适用介质介质温度 主要零 件材料定压差型可调压差型 15 螺纹1109514502-1 水0～100℃ 阀体、上盖和 下盖 为铸铁、阀芯 201101101500.3-1.5 2511513016505-2
为铜、膜片为尼龙强化橡胶、弹簧为不锈钢 32 法兰1301401901-440 20019034015-650 2152053552-865 2302403903-1280 2753005005-20100 29035055010-3012531038058015-45订货须知： 一、①ZYC 型自力式压差控制阀产品名称与型号②ZYC 型自力式压差控制阀口径③ZYC 型自力式压差控制阀是否带附件二、若已经由设计单位选定公司的ZYC 型自力式压差控制阀型号，请按ZYC 型自力式压差控制阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数， 相关产品： WM341系列隔膜可调式减压阀 波纹管式减压阀 T44H/Y 型波纹管减压阀 YZ11X 直接作用薄膜式水用减压阀 直接作用薄膜式减压阀 内螺纹活塞式蒸汽减压阀 Y45H/Y 型手动双座蒸汽减压阀 Y945H/Y 型电动双座蒸汽减压阀 YB43X 固定比例式减压阀 比例式减压阀 高灵敏度蒸汽减压阀
CWK-11型波纹管压差控制器
CWK-11型波纹管压差控制器 ?概述 CWK-11型波纹管压差控制器是用于制冷系统中氨泵或其它机械的保护装置。它能保证氨泵正常运转时所必须具有的最低压头。氨泵压头太低说明流量不足，缺液运行将损坏氨泵和影响降温。 CWK-11型控制的是氨泵的真实压头，与进口压力、出口压力的绝对值无关，当两端的压差也就是氨泵压头达不到所要求的设定值时，CWK-11型即接通 延时继电器自动延时，延时期间压力回升，能使开关触头跳回，则停止延时，氨泵继续正常工作，如直到延时结束，压力仍不能使开关触头跳回，即自动停泵。 CWK-11 型本身不具有延时机构，需外接延时继电器。波纹管、气箱均采用不锈钢制成，不仅可用于氨泵，也可用于其它液泵。 ?主要技术参数 1 、压差调节范围：0.01~0.15MPa 2、开关差值：＜0.01MPa 3、电源：AC220V或380V触头容量380V、3A （无感负载） 4、波纹管最大承受压力：1.0MPa ?工作原理 CWK-11型压差控制器是由两个相对的敏感元件（波纹管）组成，主刻度调节花盘在壳体内。氨泵刚起动时两端尚未建立压差，为不使压差控制器在此时动作，必须加接延时继电器，经一定时间的延时，压差建立后，底部气箱内波纹管压缩，产生位移，通过杠杆作用，使开关动作。运转时，若压头达不到或等于所调指示值，弹簧力使底部波纹管伸长，杠杆下移，开关跳回，接通延时继电器。 ?使用与调节 1、CWK-11型压差控制器的底部气箱为低压箱，低压箱接管连至氨泵的进氨管路上，控制器的下部气箱为高压端，高压端接管与氨泵的出氨管路联接。
2、刻度板上指针指示值表示控制器的下限位数值，即表示氨泵能够安全运转的最低压头，上限位数值等于指针指示值加开关差值。 3、氨泵刚起动时，压差尚未建立，开关触头处于下限位指针设定值，一通电即开始延时，在规定的时间内，压差达到上限位数值开关触头变位，延时停止，氨泵投入正常运转。若达到设定的延时时间，氨泵压差仍达不到上限位置，延时继电器立即动作，切断氨泵电源，保护了氨泵安全。 出厂设定值0.05MPa （下限位） 上限位值0.05MPa加开关差值 起动时，一接通电源，外接延时继电器开始延时，高于上限位置，延时停止，氨泵正常转动，若延时终了仍达不到上限位值，停泵、报警。 运转时，高于上限位值，氨泵正常运转，低于指针指示值，开始延时，压力回升高于上限位值，延时停止，正常运转。在延时期间，压力虽回升高于0.05MPa但未达到上限位值，仍属延时期内。若延时终了仍达不到上限位值，停泵、报警。 4、氨泵的石墨轴承需要氨液润滑，屏蔽氨泵的电机也需要氨液冷却，能够保证氨泵不发生损坏的最低压头即为所调压力差的最低值，欠压运行所允许的最长时间，即为延时的时间。 调定压差设定值时，尚需参考系统运行情况，如调得太低，泵虽也能运转，但气蚀严重，压头长久建立不起来，不如停泵抽气，然后重新起动，如调得较高，本系统的泵往往要在调定的延长时间以后数秒才能达到，容易自动停车，使泵起动不了。总之，应根据本系统情况调在适当数值。 5、调整指针设定值，须取下表盖，拨动调节盘，逆时针方向旋转为压紧弹簧，加大压差指示，顺时针方向旋转为放松弹簧，减小压差指示。 6、CWK-11型压差控制器本身不带延时机构，须外接延时继电器，通常延时时间为10 秒。 7、CWK-11 型压差控制器接在氨泵两侧，直接与低温氨液接触，壳体经常处于结霜状态。为了防止氨气侵入控制器内腐蚀零件，安装时，先检查表盘是否密封压紧，注
方向控制阀工作原理
第13章气动控制阀(Pneumatic control valves) 气动控制阀是控制、调节压缩空气的流动方向、压力和流量的气动元件，利用它们可以组成各种气动回路，使气动执行元件按设计要求正常工作。 13.1常用气动控制阀(Common pneumatic control valves) 和液压控制阀类似，常用的基本气动控制阀分为：气动方向控制阀、气动压力控制阀和气动流量控制阀。此外还有通过改变气流方向和通断以实现各种逻辑功能的气动逻辑元件。 13.1.1 气动方向控制阀(Pneumatic direction control valves) 气动方向控制阀是用来控制压缩空气的流动方向和气流通、断的气动元件。 13.1.1.1 气动方向控制阀的分类 气动方向控制阀和液压系统的方向控制阀类似，也分为单向阀和换向阀，其分类方法也基本相同。但由于气压传动具有自己独有的特点，气动方向控制阀可按阀芯结构、控制方式等进行分类。 1．截止式方向控制阀 芯的关系如图13.1 阀口开启后气流的流动方向。 点： 1） 构紧凑的大口径阀。 2 胶等）密封，当阀门关闭后始终存在背压，因此，密封性好、泄漏量小、勿须借助弹簧也能关闭。 3）因背压的存在，所以换向力较大，冲击力也较大。不适合用于高灵敏度的场合。 4）比滑柱式方向控制阀阻力损失小，抗粉尘能力强，对气体的过滤精度要求不高。 2. 滑柱式方向控制阀 滑柱式气动方向控制阀工作原理与滑阀式液压控制元件类似，这里不具体说明。 滑柱式方向控制阀的特点： 1）阀芯较截止式长，增加了阀的轴向尺寸，对动态性能有不利影响，大通径的阀一般不易采用滑柱式结构； 2）由于结构的对称性，阀芯处在静止状态时，气压对阀芯的轴向作用力保持平衡，容易设计成气动控制中比较常用的具有记忆功能的阀； 3）换向时由于不受截止式密封结构所具有的背压阻力，换向力较小；
压力传感器工作原理
电阻应变式压力传感器工作原理细解 2011-10-14 15:37元器件交易网 字号： 中心议题： 电阻应变式压力传感器工作原理 微压力传感器接口电路设计 微压力传感器接口系统的软件设计 微压力传感器接口电路测试与结果分析 解决方案： 电桥放大电路设计 AD7715接口电路设计 单片机接口电路设计 本文采用惠斯通电桥滤出微压力传感器输出的模拟变量，然后用INA118放大器将此信号放大，用7715A/D 进行模数转换，将转换完成的数字量经单片机处理，最后由LCD 将其显示，采用LM334 做的精密5 V 恒流源为电桥电路供电，完成了微压力传感器接口电路设计，既能保证检测的实时性，也能提高测量精度。 微压力传感器信号是控制器的前端，它在测试或控制系统中处于首位，对微压力传感器获取的信号能否进行准确地提取、处理是衡量一个系统可靠性的关键因素。后续接口电路主要指信号调节和转换电路，即能把传感元件输出的电信号转换为便于显示、记录、处理和控制的有用电信号的电路。由于用集成电路工艺制造出的压力传感器往往存在：零点输出和零点温漂，灵敏度温漂，输出信号非线性，输出信号幅值低或不标准化等问题。本文的研究工作，主要集中在以下几个方面：
(1)介绍微压力传感器接口电路总体方案设计、系统的组成和工作原理。 (2)系统的硬件设计，介绍主要硬件的选型及接口电路，包括A/D 转换电路、单片机接口电路、1602显示电路。 (3)对系统采用的软件设计进行研究，并简要阐述主要流程图，包括主程序、A/D 转换程序、1602显示程序。 1 电阻应变式压力传感器工作原理 电阻应变式压力传感器是由电阻应变片组成的测量电路和弹性敏感元件组合起来的传感器。当弹性敏感元件受到压力作用时，将产生应变，粘贴在表面的电阻应变片也会产生应变，表现为电阻值的变化。这样弹性体的变形转化为电阻应变片阻值的变化。把4 个电阻应变片按照桥路方式连接，两输入端施加一定的电压值，两输出端输出的共模电压随着桥路上电阻阻值的变化增加或者减小。一般这种变化的对应关系具有近似线性的关系。找到压力变化和输出共模电压变化的对应关系，就可以通过测量共模电压得到压力值。 当有压力时各桥臂的电阻状态都将改变，电桥的电压输出会有变化。 式中：Uo 为输出电压，Ui 为输入电压。 当输入电压一定且ΔRi <
压差旁通阀的作用是什么
压差旁通阀的作用是什么，管径如何确定？ 压差旁通阀的作用是什么，管径如何确定？ 答：对于冷水机组来说冷冻水流量的减小是相当危险的。在蒸发器设计中，通常一个恒定的水流量（或较小范围的波动）对于保证蒸发器管内水流速的均匀是重要的，如果流量减小，必然造成水流速不均匀，尤其是在一些转变（如封头）处更容易使流速减慢甚至殂成不流动的“死水”由于蒸发温度极低在蒸发器不断制冷的过程中，低流速水或“死水”极容易产生冻结的情况，从而对冷水机组造成破坏。因此，冷水机能的流量我们要求基本恒定的。但从另一方面，从末端设备的使用要求来看，用户侧要求水系统作变化量运行以改变供冷（热）量的多少。这两者构成了一对矛盾，解决此矛盾最常用的方法是在供回水管上设置压差旁通阀，其工作原理是：在系统处于设计状态下，所有设备都满负荷运行时，压差旁通阀开度为零（无旁通水流量），这时压差控制器两端接口处的压力差（又称用户侧供，回水压差）P0即是控制器的设定压差值。当末端负荷变小后，末端的两通阀关小，供回水压差P0将会提高而超过设定值，在压差控制器的作用下，旁通阀将自动打开，由于旁通阀与用户侧水系统并联，它的开度加大将使供回水压差P0减小直至达到P0时才停止，部分水从旁通阀流过而直接进入回水管，与用户侧回水混合后进入水泵和冷水机组，这样通过冷水机组的水量是不变化的。 水泵的运行有个高工作效率点，流量的变化使电机在高效率点处左右移动，但最终的结果，只要管路特性不变化，水泵会自动调节到高效率工作点，我们可以通过调节管路特性去改变水泵的工作效率点，这样也就是说，在流量的变化的时候，水泵要不断的改变自己的运行状态，这导致了电流不段的变化（变大或者变小），这对电机的运行都是有害的，变频泵的电机容
调节阀压差的确定
调节阀压差的确定 一、概述 在化工过程控制系统中，带调节阀的控制回路随处可见。在确定调节阀压差的过程中，必须考虑系统对调节阀操作性能的影响，否则，即使计算出的调节阀压差再精确，最终确定的调节阀也是无法满足过程控制要求的。 从自动控制的角度来讲，调节阀应该具有较大的压差。这样选出来的调节阀，其实际工 有人会问，一般控制条件在流程确定之后即要提出，而管道专业的配管图往往滞后，而且配管时还需要调节阀的有关尺寸，怎样在提调节阀控制条件时先进行管系的水力学计算呢？怎样进行管系的水力学计算，再结合系统前后总压差，最终在合理范围内确定调节阀压差，这就是本文要解决的问题。 二、调节阀的有关概念 为了让大家对调节阀压差确定过程有一个清楚的认识，我们需要重温一下与调节阀有关的一些基本概念。 1、调节阀的工作原理 如图1所示，根据柏努力方程，流体流经调节阀前后1-1和2-2截面间的能量守恒关系如下式所示。 ) 1(222 2 222111------+++=++f h g U rg P H g U rg P H
由于H 1=H 2,U 1=U 2，则有： 在流体阻力计算时，还有： 则有： 2 1当调节阀单位相对开度变化引起的相对流量变化是一个常数时，称调节阀具有直线流量特性。其数学表达式为： 其积分式为： 代入边界条件l=0时， Q=Qmin; l=lmax 时, Q=Qmin 。得： )2(2 1-------= rg P P h f 2)10(max max ------=l l kd Q Q d )11(max max -------+=常数l l k Q Q max min 1Q Q k - =max min Q Q = 常数
压差旁通控制器说明
P74JA 压差控制器为江森公司生产，通常用于水系统，控制供水管与回水管间之压差，控制器的SPDT 浮 点动作接通触点后，令马达驱动器操纵阀门。一种典型的应用是，把阀门安装在系统水泵附近的旁通管 路中。当系统压差增大而超过控制器设定值时，阀门则进而开大。更多的水转向流经旁通阀，从而使系统 压差减小。压差的减小导致阀门开始关小以及系统压差的增加。 HLD系列压差控制器通常用于中央空调的水系统，控制供水管和回水管之间的压差。它与其它 型号的压差控制器不同，它装有一个单刀双掷浮动式的触点。通过浮动触点的动作，接通触点板， 使马达驱动器操作阀门。一种典型的应用例子是把阀门安装在系统水泵附近的旁通管路中，当系 统供，回水管之间的压差超过控制器的设定值时,阀门开大，更多的水流经旁通阀门，使水系统 的供，回水管之间的压差减少。反之则水系统的供，回水管之间的压差增加。 P74JA带浮点控制触点压差控制器 P74JA压差控制器组合了两个具有高灵敏度的压力元件，二者互相正面相对，元件两端的压力一旦改变，即引起开关机构动作来控制设备，诸如马达驱动阀门。开关机构提供单投双掷非快速作用（浮点）动作，使共用的可移动触点接触二个固定触点之一，或者停留在二者之间（无触点）。 特点： 单刀双掷、全封闭、非快速动作的防尘佩恩开关 1/4”喇叭压力涨管接于敏感元件上，使现场安装简单 直读式标尺可迅速确定设定点 不需移动外罩，便能调整压差设定值 应用： P74JA压差控制器通常用于水系统，控制供、回水管之间的压差。控制器的单刀双掷浮点动作触点接通后，使执行器驱动阀门。典型的应用是，将阀门及执行其安装在系统水泵附近的供、回水旁通管路上。当系统供、回水压差增大并超过控制器设定值时，控制器将控制使阀门开大，使更多的水流经旁通阀，从而使系统供、回水压差减小，反之，系统得压差如果小于设定值，则控制器将控制阀门关小，使系统压力增加。
方向控制阀的原理和区别
今天为大家带来多种方向控制阀的原理和区别。控制阀由两个主要的组合件构成，阀体组合件和执行机构组合件（或执行机构系统），分为四大系列：单座系列控制阀、双座系列控制阀、套筒系列控制阀和自力式系列控制阀。四种类型阀门的变种可导致许许多多不同的应用结构，每种结构有其特点和优、缺点。我们一起来看吧~ 液压阀是用来控制液压系统中油液的流动方向或调节其流量和压力的。 方向控制阀作为液压阀的一种，利用流道的更换控制着油液的流动方向。 单向型方向控制阀是只允许气流沿一个方向流动的方向控制阀，如单向阀、梭阀、双压阀等。 换向型方向控制阀是可以改变气流流动方向的方向控制阀，简称换向阀。 按照控制方式还可分为电磁阀，机械阀，气控阀，人控阀。
单向型方向控制阀1.单向阀
单向阀是气流只能朝一个方向流动，而不能反向流动的阀。单向阀常与节流阀组合，用来控制执行元件的速度。 组成：阀体、阀芯、弹簧等。 作用：只允许液流一个方向流动，反向则被截止。 工作原理：正向导通、反向截止。 应用：常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱。被用来分隔油路以防止高低压干扰。
2.液控单向阀 液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种阀在煤矿机械的液压支护设备中占有较重要的地位。 液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。 当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。 组成：普通单向阀+小活塞缸内泄式和外泄式。 工作原理： a. 无控制油时，与普通单向阀一样 b. 通控制油时，正反向都可以流动。 应用：a、保持压力。b、液压缸的“支承”。c、实现液压缸锁紧。d、大流量排油。 e、作充油阀。 f、组合成换向阀。
压力控制器
布莱迪压力控制器系列BRIGHT Pressure Controller 目录 Cataloge
BEIJING BRIGHTY INSTRUMENT CO.,LTD.压力控制器系列 Pressure Controller Simple structure, high performance and reliability, vibration-proof and shock-proof.Rigid design enables this product to function properly under harsh environments and extreme temperature.Unique integral welding process combining pressure sensor with over-load protector makes it possible to hold greater pressure peaks.Pressure sensor is made of high quality stainless steel, its proven anti-corrosion property eliminates the chance of re-ignition after fire disaster..All range of the switches, sensors and enclosures meets complete industrial process control requirements.Intrinsical Safety Type Explosion-proof: The intrinsic safety pressure switch does not deposit electric energy. so it could be used in the intrinsic safety loop not need attestation. The electric quantity must accord with EXI and the installation must accord relative standards. It is suggested usually to use gold contact or airtight contact for low pressure and low electric current.Isolated Type Explosion-proof: Designed according to GB standard,solid enclosure prevents the electric arc of switching operation from igniting the hazardous flammable and explosive gas outside, sealed micro switch can be used if necessary.When building controller products, each of these has a certain working pressure limit(working range). Within this limit, the pressure value at which you want the switch to act can be predetermined, this pressure value is also called “set-point ” of the switch. Where in service, when process pressure varies beyond (greater or lower than) the set-point value, a sensor acts to operate an internal microswitch to turn on or turn off the system loop. A controller is normally equipped with a SPDT microswitch, the SPDT switch can be set Normal-Open or Normal-Closed. Under Normal-Open condition, the action of the switch turns on the loop, while Normal-Closed, it turns off the loop.BRIGHTY Pressure Controllers (also known as Pressure Switches)introduce advanced electric components and manufacturing process from foreign origin, are used for point to point pressure control in industrial process measurement and control systems. 布莱迪公司生产的压力控制器（或称为压力开关），是采用进口电气组件及引进国外的先进技术和生产工艺配套生产的。主要应用于工业过程测量和控制系统，对被测介质的压力进行定点控制。压力控制器简介 Brief Introduction 压力控制器工作原理 Working Principle 控制器产品在制造生产时每种产品都有其特定的工作压力范围（量程），在此范围内客户可预先设定好需要开关工作的压力值，此值也称压力开关的设定点。在接入系统后，当被测介质的压力大于（小于）设定点时传感器产生阶越信号，触发控制 器内部的微动开关，使系统回路打开（闭合）。控制器通常配置一个S P D T 型微动开关，每一个SPDT 开关均可设定为常闭或常开状态，设为常开状态时，当微动开关动作则使系统回路闭合。常闭状态是使系统回路断开。性能特点 Functional Characteristics 结构简单，机构动作可靠，从而保证产品高的可靠性和耐震动，耐冲击性能。精密的产品结构设计使控制器能在恶劣环境和广泛的温度下正常工作。 采用独特的整体封装焊接技术，使压力传感器和过压保护装置作为一体，可承受较大的压力峰值。 感压元件采用优质不锈钢材料，有良好的抗腐蚀性能，也防止了火灾后的二次引燃现象，全部量程的开关，传感器及其外壳均符合工业过程控制的所有要求。 本安型防爆：全系列开关均不产生也不储存电能。因此可在本安回路中正常工作。而不需要防爆认证，但回路中的电量要符合EXI ，安装要依据相关标准。通常对于低压和低电流的本安回路建议用金触点或密闭触点。 隔爆型防爆：根据GB 标准设计，具有坚固的腔体，可防止开关工作时产生的电弧引燃外界的危险性易燃易爆气体，如有需要可换装密闭型微动开关。
自力式多功能压差控制阀技术说明
自力式多功能压差控制阀技术说明 自力式多功能压差控制阀的理论依据 自力式多功能压差控制阀，是河北平衡阀门制造有限公司科技人员，通过反复试验，技术公关，在自力式压差控制阀的基础上，研制的一种新型节能阀门。该成果是暖通空调需用的自力式控制阀的升级换代产品，除完全具备已有的“自力式压差控制阀”、“自力式流量控制阀”的全部性能外，还同时解决了自力式压差控制阀仅仅支持以用户为主的变流量，而不支持热（冷）源端主动变流量的弊病。总之不管采取任何措施，最终的成本节约，必然从热（冷）源的运行成本体现。 系统运行中要想达到良好的节能效果一般采取如下三种措施： 一是用户主动节能（譬如按热计量收费系统） 二是在水力失调能解决的情况下，尽量的减少不必要的阻力损失三是热（冷）源端根据室外天气变化利用质调节（改变供水温度）、量调节，利用变频技术主动改变流量的供量，或者增减水泵运行的台数。 自力式多功能压差控制阀完全支持以上三种措施。 自力式多功能压差控制阀的性能 1、当用户自主变流量时，通过自力式多功能压差控制的控制，可保持控制压差基本不变，从而避免了相邻用户相互间干扰的问题。 2、当供回水管路产生波动时，可自动消除系统产生的干扰，使控制压差始终不变系，保证系统稳定运行。
3、当热源端根据室外温度变化改变供应流量时，自力式多功能压差控制阀的阀瓣限位装置，控制阀瓣的开启度，使之达到所需求的流量。 4、具备控制压差大幅度调节功能，调节幅度达到1：16。 调节方法 在暖通空调的工程设计中，各个环路的阻力损失是不可精确计算的，而各个环路的最大流量需求是可准确计算的。自力式多功能压差控制阀的控制压差调节功能，正好弥补了设计中的不足。我公司根据多年为客户调网的经验，总结出“以调节控制压差为手段，以实现设计流量为目的”调网方法，该方法经过几千万㎡的供热（冷）系统调网实践证明，完全达到了客户需求的效果。 操作过程 A方案： 1、把控制压差调节器和自动阀瓣控制器调节到最大开度值。 2、了解被控系统设计的最大需求流量值，根据设计流量值调节压差控制器，当经过自力式多功能压差控制阀的流量符合设计流量值后，此时的控制压差即是该环路实际需求的阻力损失。 3、在流量值和控制压差确定后，再手动调节阀瓣控制器，当调节产生阻力时，该控制器正好达到了自动阀瓣的工作位置。 4、当各个环路的自力式多功能压差控制阀，都达到上述要求后即完成了全部调节过程。 B方案：
