第十一节反射光和折射光的偏振
§10.11 反射光和折射光的偏振
一、反射光和折射光的偏振
当自然光在介质表面反射、折射时，偏振度要发生变化。其反射光是部分偏振光，反射光垂直入射面的分量垂直分量)比例大(·多| 少)：折射光也是部分偏振光，平行入射面的分量(平行分量)比例大( | 多·少)。
随着入射角i变化，反射光、折射光的偏振度也变。
二、布儒斯特定律( Brewster Law)
1 布儒斯特角
设：入射角为i0,折射角为r0，若有i0＋r0＝900（反射光与入射光垂直），则：反射光是垂直于入射面的完全偏振光，折射光是平行于入射面的部分偏振光。
即当i = i0时，反射光是线偏振光(只有垂直分量)。
称i0为布儒斯特角(Brewster angle)或起偏角(polarizing angle)。
2 布儒斯特定律
若i0＋r0＝900 折射线? 反射线
则
由折射定律可知
是2介质对于1介质的相对折射率。
例n1=1.00(空气)，n2=1.50(玻璃)。
空气?玻璃
i0 = tg-1(1.50/1.00) = 56?18?
玻璃?空气
i ?0 = tg-1(1.00/1.50) = 33?42?
两角互余
满足布儒斯特定律时，折射光仍为部分偏振光( 平行分量多，垂直分量少)。此时，平行分量( | )全部折射，垂直分量(·)有反射有折射。
思考：(1)如何测量不透明介质的折射率？
(2)在拍摄玻璃窗内的物体时，如何去掉反射光的干扰？
三、用玻璃片堆起偏
玻璃片上表面反射，入射角是布儒斯特角(由空气?玻璃)；
玻璃片下表面反射，入射角也是布儒斯特角(由玻璃?空气)。
每反射一次，垂直振动(S)将反射掉一批，折射光中的垂直(S)振动将逐渐减少，
经多片玻璃片反射，折射光接近为只含平行分量的线偏振光(只含| 振动)。
实例：外腔式激光管加装布儒斯特窗，可使出射光为线偏振光，并减少反射损失。
实例：立体电影原理
四、其它的起偏方式
1 双折射法：
晶体是各向异性媒质，双折射晶体内原子按一定规律排列，使晶体在不同方向上，结构不同，性质不同，对光学而言，即光的传播速度各向异性。如由方解石制作的尼科尔棱镜。
2 晶体的二向色性
某些晶体对o光和e光的吸收有很大差异，这叫晶体的二向色性(dichroism)。如电气石对o 光有强烈吸收，对e光吸收很弱，用它可产生线偏振光：
1
光的偏振特性研究
实验7 光的偏振特性研究 光的干涉衍射现象揭示了光的波动性，但是还不能说明光波是纵波还是横波。而光的偏振现象清楚地显示其振动方向与传播方向垂直，说明光是横波。1808年法国物理学家马吕斯（Malus,1775—1812）研究双折射时发现折射的两束光在两个互相垂直的平面上偏振。此后又有布儒斯特（Brewster,1781—1868）定律和色偏振等一些新发现。 光的偏振有别于光的其它性质，人的感觉器官不能感觉偏振的存在。光的偏振使人们对光的传播规律(反射、折射、吸收和散射)有了新的认识。本实验通过对偏振光的观察、分析和测量，加深对光的偏振基本规律的认识和理解。 偏振光的应用很广泛，从立体电影、晶体性质研究到光学计量、光弹、薄膜、光通信、实验应力分析等技术领域都有巧妙的应用。 一、实验目的 1. 观察光的偏振现象，了解偏振光的产生方法和检验方法。 2. 了解波片的作用和用1/4波片产生椭圆和圆偏振光及其检验方法。 3. 通过布儒斯特角的测定，测得玻璃的折射率。 4. 验证马吕斯定律。 二、实验原理 1. 自然光和偏振光 光是一种电磁波，电磁波中的电矢量E就是光波的振动矢量，称作光矢量。通常，光源发出的光波，其电矢量的振动在垂直于光的传播方向上作无规则的取向。在与传播方向垂直的平面内，光矢量可能有各种各样的振动状态，被称为光的偏振态。光的振动方向和传播方向所组成的平面称为振动面。按照光矢量振动的不同状态，通常把光波分为自然光、部分偏振光、线偏振光（平面偏振光）、圆偏振光和椭圆偏振光五种形式。 如果光矢量的方向是任意的，且在各方向上光矢量大小的时间平均值是相等的，这种光称为自然光。自然光通过介质的反射、折射、吸收和散射后，光波的电矢量的振动在某个方向具有相对优势，而使其分布对传播方向不再对称。具有这种取向特征的光，统称为偏振光。 偏振光可分为部分偏振光、线偏振光（平面偏振光）、圆偏振光和椭圆偏振光。如果光矢量可以采取任何方向，但不同方向的振幅不同，某一方向振动的振幅最强，而与该方向垂直的方向振动最弱，这种光为部分偏振光。如果光矢量的振动限于某一固定方向，则这种光称为线偏振光或平面偏振光。如果光矢量的大小和方向随时间作有规律的变化，且光矢量的末端在垂直于传播方向的平面内的轨迹是椭圆，则称为椭圆偏振光；如果是圆则称为圆偏振光。 将自然光变成偏振光的过程称为起偏，用于起偏的装置称为起偏器；鉴别光的偏振状态的过程称为检偏，它所使用的装置称为检偏器。实际上，起偏器和检偏器是可以通用的。本实验所用的起偏器和检偏器均为分子型薄膜偏振片。
第5节 光的反射和折射(第2课时)
第5节光的反射和折射(第2课时) A组基础训练 1．利用平面镜可以() A．成缩小的像B．改变光的传播方向 C．成倒立的虚像D．成正立的实像 2．(衢州中考)晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是() A．所成的像是实像 B．室外越亮像就越清晰 C．像的形成原因是光的反射 D．人越靠近窗玻璃像就越大 3．下列能正确表示“大黄鸭”在水中所成倒影的是() 4．当某同学从远处走向一面穿衣镜时，他在镜中的像的大小及像与人的距离的变化是() A．像变大，人与像的距离变大 B．像变大，人与像的距离变小 C．像的大小不变，人与像的距离不变 D．像的大小不变，人与像的距离变小 5．夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。下列有关自行车尾灯的光路图正确的是() 6. 小柯制作了一个潜望镜(如图所示)并用之观察，当他在镜中观察到物体向左移动时，被观察物体真实的移动方向是()
第6题图 A．向左B．向右 C．向上D．向下 7．视力检测时要求被测的人与视力表的距离为5m，视力表与平面镜的距离是3m。为满足测量要求，人与平面镜的距离应为() A．1m B．1.5m C．2m D．3m 8. 如图所示，相邻两室，一明一暗，在两室之间的墙壁上有一平面镜M，且∠AOC＝∠BOC，甲、乙两人分别站在A、B两点，面向平面镜张望，则() 第8题图 A．甲可看到乙，乙看不到甲 B．甲、乙相互都可以看到对方 C．甲看不到乙，乙看不到甲 D．甲看不到乙，乙可看到甲 9．月亮距离地球384400千米，在平静的池塘的水面形成了月亮的像，已知池塘水深2.8米，则所形成的月亮的像与水面的距离为() A．2.8米B．5.6米 C．384400千米D．无法确定 10. 如图是探究平面镜成像特点的实验装置，a为玻璃板，b和c是两根完全相同的蜡烛。下列说法错误的是() 第10题图 A．为了保证实验效果应选择较薄的玻璃板
七年级科学下册第2章第5节光的反射和折射教案
第５节光的反射和折射 1教学目标： 1、知道平面镜成像的特点，并用来解释简单的现象； 2、知道平面镜成像原理和虚象的概念；知道平面镜的应用。 3、知道光的折射现象及折射光线和折射角； 4、理解光的折射规律及在折射现象中光路可逆； 5、能根据光的折射现象的实验结论作出已知入射光线的折射光线的大致方向； 6、能用光的折射规律解释生活中的一些简单的折射现象； 2学情分析：知道平面镜成像的特点 3重点难点：平面镜成像特点及对学生观察、实验等方面能力的培养。虚象的概念与创造性能力的培养。光线进入不同介质中，折射角和入射角的关系；用光的折射解释自然现象；解释折射现象并根据要求画出折射的光路图。 4教学过程 教学目标：1、知道平面镜成像的特点，并用来解释简单的现象； 2、知道平面镜成像原理和虚象的概念；知道平面镜的应用。 3、知道光的折射现象及折射光线和折射角； 4、理解光的折射规律及在折射现象中光路可逆； 5、能根据光的折射现象的实验结论作出已知入射光线的折射光线的大致方向； 6、能用光的折射规律解释生活中的一些简单的折射现象； 学时重点： 平面镜成像特点及对学生观察、实验等方面能力的培养。虚象的概念与创造性能力的培养。光线进入不同介质中，折射角和入射角的关系；用光的折射解释自然现象；解释折射现象并根据要求画出折射的光路图。 学时难点： 平面镜成像特点及对学生观察、实验等方面能力的培养。虚象的概念与创造性能力的培养。光线进入不同介质中，折射角和入射角的关系；用光的折射解释自然现象；解释折射现象并根据要求画出折射的光路图。 教学活动 活动1【导入】光的反射和折射（2） 一、复习提问： 光的反射定律内容是什么？ 光的反射定律中，为什么要说反射角等于入射角？能否说成入射角等于反射角，为什么？在穿衣镜里，甲能从镜中看到乙，与此同时，乙能不能从镜中看到甲？为什么？ 二、新课教学： 问：生活中哪些物体是平面镜？（生活中的镜子、玻璃等） 问：哪些物体和平面镜的作用是一样的？（平静的水面、光亮的地板等） 师：在这些平面镜中，生活中的镜子用的最多，我们几乎每天都要照镜子，这已经成了我们生活的习惯。那我们为什么要照镜子呢？ 答：我们能从镜子中找到另一个自己。 师：镜子中的你是真的另一个你吗？（不是，是平面镜所成的像）

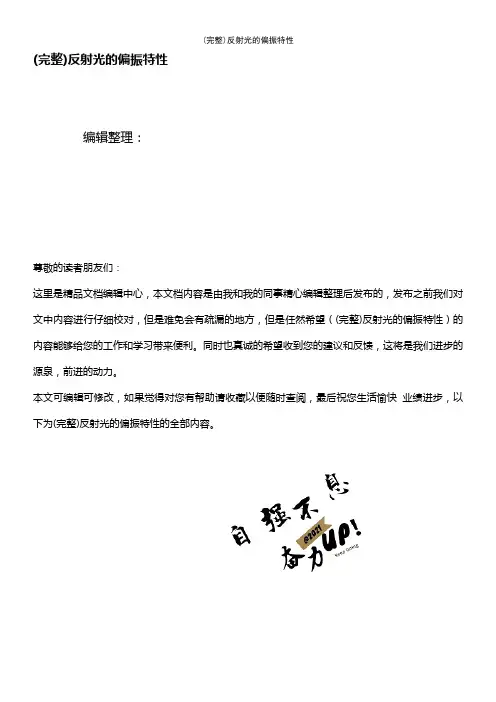

(最新整理)反射光的偏振特性
