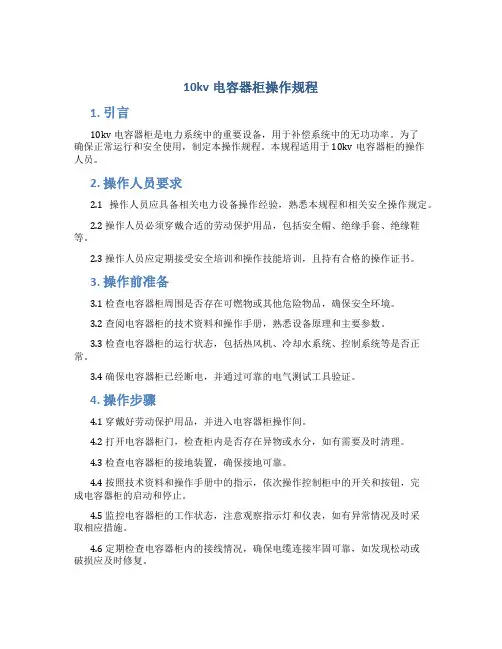

电容柜操作注意事项
电容柜操作注意事项
万用表测量控制电源总进线总阻值是否有短路
送控制电源交流220V电源
进入柜内操作之前先查看电容开关柜手车是否摇出
查看电容开关柜手车摇出接地刀必须接地
在电容开关柜上挂上“有人工作禁止合闸”标牌
进入电容柜内检查前请先检查内部是否带电
对柜内各个螺丝紧固点进行螺丝紧固
清理柜内杂物，打扫柜内卫生
使用兆欧表检测柜内各器件绝缘，ABC三相对地必须检测关好电容柜柜门
开始进行二次回路调试并设置好控制器参数
电压保护继电器参数依次整定好
将电容开关柜在试验位置合闸
电容柜内部模拟故障并观察开关柜是否跳闸
每个电容柜依次试验一次保护跳闸功能
再次检查以上工作是否全部完毕
检查进线开关柜各种参数(无功功率，三相电流，功率因数) 先将各电容开关柜置于停止位置
将电容开关柜接地刀分开手车摇入
第一次开关柜对母线送电，送电后观察母线五分钟是否正常正常后请先断开10KV，合上第一组电容
再次送上10KV并记录电容开关柜上电流及进线功率因数，噪音等然后断开10KV并断开第一组电容再合上第二组电容
再次送上10KV并记录参数
然后断开10KV并断开第一组电容再合上第三组电容
再次送上10KV并记录参数
然后断开10KV并断开第一组电容再合上第四组电容
再次送上10KV并记录参数
电容单组运行正常后置于自动档送上10KV自动运行
电容器组投切操作步骤
电容器组投切时的操作步骤 1）、全站停电操作时，应先拉电容器组开关，再拉各路的出线开关。 2）、全站恢复送电时，应先合各路出线开关，再合电容器开关。 3）、全站故障失去电源后，没有失压保护的电容器组，必须将电容器组断开，以免电源重新合闸时损坏电容器。 4）、任何额定电压的电容器组，禁止将电容器组带负荷投入电源，以免损坏设备，电容器组每次分闸后，重新合闸时，必须将电容器停电3——5分钟，放电后进行。 电容器自动补偿原理 一、KL-4T 智能无功功率自动补偿控制器 1、补偿原理 JKL-4T 智能无功功率自动补偿控制器采用单片机技术，投入区域、延时时间、过压切除门限等参数已内部设定，利用程序控制固态继电器和交流接触器复合工作方式，投切电容器的瞬间过渡过程由固态继电器执行，正常工作由接触器执行(投入电容时，先触发固态继电器导通，再操作交流接触器上电，然后关断固态继电器；切除电容时先触发固态继电器导通，再操作交流接触器断电，然后关断固态继电器)，具有电压过零投入、电流过零切除、无拉弧、低功耗等特点。 2、计算方法及投切依据 以电压为判据进行控制,无需电流互感器，适用于末端补偿，以保证用户电压水平。 1)电压投切门限 投入电压门限范围 175V ～210V 出厂预置 175V 切除电压门限范围 230V ～240V 出厂预置 232V 回差 0V ～ 22V 出厂预置 22V 2)欠压保护门限（电压下限）170V ～175V 出厂预置 170V
3)过压保护门限（电压上限）242V ～ 260V 出厂预置 242V 4)投切延时 1S ～600S 出厂预置 30S 3、常见故障及处理办法 用户端电压过低而电容器不能投入。 1）电压低于欠压保护门限。 2）三相电压严重不平衡。 二、JKL-4C 无功补偿控制器 1、补偿原理 JKL-4C 无功补偿控制器采用单片机技术，投切组数、投切门限、延时时间、过压切除门限等参数可由用户自行整定。取样物理量为无功电流，取样信号相序自动鉴别、转换、无须提供互感器变比及补偿电容容量，自行整定投切门限，满量程跟踪补偿，无投切振荡，适应于谐波含量较大的恶劣现场工作。 2、计算方法及投切依据 依据《DL/T597-1996低压无功补偿器订货技术条件》无功电流投切，目标功率因数为限制条件。 1）当电网功率因数低于COSФ预置且电网无功电流大于1.1Ic时（Ic为电容器所产生无功电流，由控制器自动计算），超过延时时间，补偿电容器自动投入。 2）当相位超前或电压处于过压、欠压状态时，控制器切除电容器。 3、常见故障及处理办法 1）显示 -.50 。取样电压电流线接错，应为线电压和另外一相流。 2）功率因数显示较低而不投入电容。目标功率因数设置过低或负荷过小或者过压保护门限设置过低。 三、PDK2000配电综合测控仪 1、补偿原理
低压配电柜检修维护保养方案
配电柜检修维护保养方案 1.目的：确保配电柜的正常、安全运行。 2、范围：配电柜每年总体检查、保养。 3、职责： 1?）全面认真地检修配电柜内的全部设备。 2）以最少的停电时间完成检修。 4、内容及步骤： 1?）检修前必须经得分厂或工段的批准。 2 ）检修前办理好停送电手续并通知其他人停电的时间和范围。 3 ）检修时应从变压器低压侧开始。配电柜断电后，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求。 a、检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。电源指示仪表、指示灯完好。 b、检修电容柜时，应先断开电容柜总开关，然后进行验电，再用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电
装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。 c、受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。重新紧固接线螺丝，检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。 5、注意事项： 1)检修过程中必须设专人监护。 2) 工作前必须验电。 3）施工前和施工后必须要点清工具，严禁将工具遗漏在配电柜内。 4) 检修人员应对整个配电柜的电气机械联锁情况熟悉并操作。 5)检修中应详细了解哪些线路是双线供电。 6）抽出控制柜时，不要将停送电牌子弄掉或者挂错，要维护一个抽一个，严禁将所有柜子一把抽出维护。 编制：崔忠贺批准：李其章
钽电容的选用和使用标准
钽电容器设计指南 发布 前 言 本指南规定了电源类产品在设计生产中选择及使用钽电解电容时的基本原则、技术要求及注意事项。 本指南起草单位：XXXXXXXXXXXXXXXXXXXX 本指南主要起草人： 本指南主要审查人： 本指南批准人：
目 录 1范围 4 2规范性引用文件 4 3概述 4 3.1.钽电容器的简要说明 4 3.2.符号说明 5 4术语定义 5 4.1.容量 5 4.2.电压 6 4.3.损耗因子和损耗角正切(tgδ) 7 4.4.阻抗(Z)和等效串联电阻(ESR) 7 4.5. D.C.漏电流 7 5选择时应注意的基本要求 8 5.1.固体电解质钽电容应考虑的主要因素 8 5.2.非固体电解质钽电容器应考虑的主要因素 9 5.3.不同电路类型对钽电容器类型的选择使用要求 10 5.4.对使用容量的选择要求 10 6使用时应注意的基本要求 11 6.1.固体电解质钽电容（主要以片式钽电容为例） 11 6.2.非固体电解质钽电容器 17 7钽电容器使用方式不同时电容器参数变化规律说明 20 8钽电容器的故障率计算 21 9保护电路与可靠性设计 21 10关于钽电容器的一些问题及解决方案 22 10.1.液体钽电容器的漏液问题 22 10.2.液体钽电容器的耐反向电压问题 22 10.3.固钽“不断击穿”又“不断自愈”的问题 22 10.4.固钽有“热致失效”问题 23 10.5.固钽有“场致失效”问题 23 10.6.解决方案 23 10.7.ESR和波纹电流之间的关系以及波纹电流对电路设计者的重要性 23 10.8.钽电容器的保存限期 24 11钽电容选用及使用总结 24 11.1.电压及纹波特性 24 11.2.使用环境温度 24 11.3.频率特性 25 11.4.可靠性 25 12供应商 25
陶瓷电容器简介及使用注意事项
陶瓷电容器简介及使用注意事项 1.分类 1类多层瓷介电容器，温度稳定性好，材料C0G或NP0（注意C0G里面的0是代表零，NP0里面的0也是代表零，不是英文字母O），随温度变化是0，偏差是±30ppm/℃、±0.3%或±0.05pF，这类电容量较小，耐压较低，主要用于滤波器线路的谐振回路中，但其中损耗小，绝缘电阻较高，制造误差J=±5% G=±2% F=±1%，执行标准：GB/T20141-2007 2类多层瓷介电容器，温度稳定性差，但容量大、耐压高， 例如：X7R 在-55℃～到+125℃内温度偏移±15%，X5R在-55℃～到+85℃内温度偏移也是±15%，Y5V在-30℃～到+85℃内温度偏移+22%～-82%，Z5U在+10℃～+85℃内温度偏移+22%～-56%，生产误差：K=±10%、M=±20%。 注意：生产电容器时产生的误差与温度偏差是不同的概念。 2类多层瓷介电容器主要用于旁路、滤波、低频耦合电路或对损耗和电容量稳定性要求不高的电路中，执行标准：GB/T20142-2007 2.在使用贴片电容器的PCB设计中，用于波峰焊的焊盘尺寸与用于回流焊的 焊盘尺寸不同，因为焊料的量的大小会影响零件的机械应力，从而导致电容器破碎或开裂。 3.在PCB设计时巧用适当多的阻焊层将2个或以上电容器焊盘隔开。 4.在靠近分板线附近，电容器要平行排列，即长边与分板线平行，减少分板 时的裂缝。 5.自动贴片机装配SMD时，适当的部位支撑PCB是完全必要的，单面板时和 双面板时支撑都要考虑两面SMD的裂缝。
6.在波峰焊工艺中，粘着胶的选用和点胶位置及份量直接影响SMD焊接后的 性能稳定性，胶的份量以不能接触PCB中焊盘为准。 7.焊接中使用助焊剂： 7.1如果助焊剂中有卤化物多或使用了高酸性的助焊剂，那么焊接后过多 的残留物会腐蚀电容器端头电极或降解电容器表面的绝缘。 7.2回流焊中如果使用了过多的助焊剂，助焊剂大量的雾气会射到电容器 上，可能影响电容器的可焊性。 7.3水溶助焊剂的残留物容易吸收空气中的水，在高湿条件下电容器表面 的残留物会导致电容器绝缘性能下降，并影响电容器的可靠性，所以，当选用了水溶性助焊剂时，要特别注意清洗方法和所使用的机器的清洗力。 7.4处理贴好电容器的板时，过程中温差不能超过100℃，否则会引起裂缝。 8. 焊料的使用量为电容器厚度的1/2或1/3. 9. 使用烙铁焊接时，烙铁头的顶尖直径最大为1.0mm，烙铁头尖顶不能直接 碰到电容器上，要接触在线路板上，加锡在线路板与电容器之间。 10. 在搬运和生产过程中，电容器包装箱应避免激烈碰撞，从0.5米或以上 高度落下的单个电容器可能会产生电容器瓷体破损或微裂，应不能在使用。 11. 储存条件： 温度范围：-10℃～+40℃ 湿度范围：小于70%（相对湿度） 存储期：半年 如果超过了6个月（从电容器发货之日算起），在使用电容器之前要对其进行可焊性检验，同时高介电常数的电容器的容量也会随时间的推移
停、送电操作流程
供配电设施操作规程 一、停电操作流程： 1. 退出电容补偿柜开关并断开各低压分路开关，使低压则总开关不带负荷。 2. 断开低压侧低总开关，并检查机械指示位置，确认于断开位置。 3. 断开变压器高压侧开关，并检查机械指示位置，确认开关处于断开位置。 4. 断开主供或备供电源总开关，并检查机械指示位置，确认开关处于断开位置。 停电操作流程图 二、送电操作流程： 1. 合上主供或备供电源进线开关，并检查机械指示位置，确认合闸成功。 2. 合上变压器高压侧开关，并检查机械指示位置确认合闸成功。 3. 合上变压器低压侧进线开关，并检查机械指示位置，确认合闸成功，同时观察 相电压是否正常。 4.合上变压器低压侧各分路开关，向各客户供电。 5.投入电容补偿柜。 送电操作流程图
发电机自动供电操作流程 1. 若市电电网故障停止供电时，应启动后备发电机。 2. 发电机平常投入自动状态，发电机电源开关在合闸位置。市电失压跳闸，柴油发 电机自动启动，待转速达到1500r/min，电压达到380V，50HZ，即送电到AA-07、AA-06发电机联络屏。 3. 拉开AA-06屏1#开关及AA-04T屏1#开关(市电供电开关)，合上AA-06屏2#开关（供消防设备与车场照明、电梯）及AA-07、AA-04T屏2#开关(发电机供天虹商场应急照明、货梯、扶梯、冷冻机)。 发电机送电操作流程图
发电机操作规程及维护保养规则 一．启动前检查： 1．检查发动机润滑油油位，高油位“HI”位置，但不可超过。 2．检查发动机冷却水水位，水位应在散热水箱盖下5cm位置，该检查应在发动机冷态下进行。 3．检查油箱中的燃油应足够，管路无渗漏并畅通。 4．检查蓄电池组电压应正常，刀开关应合上。（平时刀开关应断开，电池组应在运转前充满电。充电时间16～24小时）。 二．准备启动： 1．为确保系统设备的安全，如无特殊原因，不使用“自动”或“遥控”启动方式。2．先合上28/F出烟处的排烟电源开关，再开启排烟机，水帘烟尘处理系统，并将排风扇打开。 三．手动开机： 1．将“运转/停止/遥控”开关置于“运转”位置；发动机即转动，当转速达到500转/分左右时，启动马达将自动脱离，发电机组进入正常运转状态。 2．若发电机组不能进入正常运转，“逾时盘车”指示灯发出信号，此时须重新启动。 重新启动时先将“运转/停止/遥控”开关置于“停止”位置，并按“重置”按钮,等侯2分钟让启动马达冷却后，重新启动。启动3次都失败，应视为故障，需先查明原因。 四．运转中的检查： 电机组进入正常运转后，应检查各种仪表指示是否正常，并作好各项记录。 五．停机： 先将各负载电路开关断开，使发电机组在空载下运转5分钟，待发动机气缸及轴承冷却后,将“运转/停止/遥控”开关置于“停止”位置，发电机即停止工作。 六．紧急停机： 运转中如遇紧急情况，可按此按钮（故障解除后再拉出此开关），并将“运转/停止/遥控”开关置于“停止”位置,同时按测试开关到“复归/灯光测试”位置。
电容补偿柜的日常维护
3 电容补偿柜的日常维护 日常维护中,应按时巡视观察,注意电容补偿柜的工作指示灯就是否正常,功率因数表就是否等于1,三相电流表指示就是否平衡,来判断其补偿效果及电容 器组的工作状态。如功率因数表指示0、95以上,且某一相电流表指示偏差大于10%,则该相中有电容损坏。此时,应注意观察电容器外壳有无膨胀、漏油痕迹,有无异常声响及火花,及时找出损坏的电容并更换。 我们在工作中还发现有的电容补偿柜工作指示灯亮,显示正常,但电容器组工作不一定正常,这就要定期测试每组中的三相电流。例如,由12只298μF/0、4kV 15kvar电容器组成的电容组,每相的补偿电流为21A左右,且总电流为投入工作的电容器组的电流之与,如I总=176 A,则有8组电容器组投入运行。如有的电流值偏差超过21A±5%,则该组有的电容器老化,对偏差严重的电容器要及时 更换。 电容补偿柜每季进行一次全面的停电检查,重点就是各螺丝接点松紧及接触情况,馈线及断路器有无烧焦,触点有无接触不良等异常现象。 经及时维护,各电容器柜都性能良好,工作正常,保证了稳定的供电。 电力电容器的接通与断开 (1)电力电容器组在接通前应用兆欧表检查放电网络。 (2)接通与断开电容器组时,必须考虑以下几点: ①当汇流排(母线)上的电压超过1、1倍额定电压最大允许值时,禁止将电容器组接入电网。 ②在电容器组自电网断开后1min内不得重新接入,但自动重复接入情况除外。 ③在接通与断开电容器组时,要选用不能产生危险过电压的断路器,并且断路器的额定电流不应低于1、3倍电容器组的额定电流。 3电力电容器的放电 (1)电容器每次从电网中断开后,应该自动进行放电。其端电压迅速降低,不论电容器额定电压就是多少,在电容器从电网上断开30s后,其端电压应不超过65V。 (2)为了保护电容器组,自动放电装置应装在电容器断路器的负荷侧,并经常与电容器直接并联(中间不准装设断路器、隔离开关与熔断器等)。具有非专用放电装置的电容器组,例如:对于高压电容器用的电压互感器,对于低压电容器用的白炽灯泡,以及与电动机直接联接的电容器组,可以不另装放电装置。使用灯泡时,为了延长灯泡的使用寿命,应适当地增加灯泡串联数。 (3)在接触自电网断开的电容器的导电部分前,即使电容器已经自动放电,还必须用绝缘的接
最常用的电子元器件及使用常识.
最常用的电子元器件及使用常识 电阻 电阻在电路中用“R” 加数字表示,如:R1表示编号为 1的电阻。电阻在电路中的主要作用为 分流、限流、分压、偏置等。 1、参数识别:电阻的单位为欧姆(Ω ,倍率单位有:千欧(KΩ ,兆欧(MΩ等。换算 方法是:1兆欧 =1000千欧 =1000000欧 电阻的参数标注方法有 3种,即直标法、色标法和数标法。 a 、数标法主要用于贴片等小体积的电路,如: 472表示47×100Ω(即 4.7K ; 104则表示 100K b 、色环标注法使用最多,现举例如下: 四色环电阻五色环电阻(精密电阻 2、电阻的色标位置和倍率关系如下表所示: 颜色有效数字倍率允许偏差(% 银色 /x0.01±10 金色 /x0.1±5 黑色 0+0/ 棕色 1x10±1 红色 2x100±2
橙色 3x1000/ 黄色 4x10000/ 绿色 5x100000±0.5 蓝色 6x1000000±0.2 紫色 7x10000000±0.1 灰色 8x100000000/ 白色 9x1000000000/ 电容 1、电容在电路中一般用“C” 加数字表示(如 C13表示编号为 13的电容。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小, 电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗XC=1/2πfc (f表示交流信号的频率, C 表示电容容量电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法 3种。电容的基本单位用法拉(F 表示,其它单位还有:毫法 (mF 、微法(uF 、纳法(nF 、皮法(pF 。其中:1法拉 =103毫法 =106微法 =109纳法 =1012皮法容量大的电容其容量值在电容上直接标明, 如 10uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000uF 1P2=1.2PF1n=1000PF数字表示法:一般用三位数字表示容量大小, 前两位表示有效数字,第三位数字是倍率。如:102表示 10×102PF=1000PF224表示 22×104PF=0.22uF 3、电容容量误差
电容柜安装使用说明
电容柜 五、安装使用维护 1、安装 1.1、开关柜按基础示意图安装(如图所示)，基础槽钢由用户自备，并柜安装时，应在并柜孔部位用螺栓紧固。 1.2、开关柜安装时，应根据图纸作水平母线联结，并对母线表面作好压花搪锡处理，然后用螺栓紧固。对于电容柜上有母线槽联接的，还要进行母线槽的联接工作。 2、使用维护 开关柜在安装或检修后，在投入运行前必须进行以下各项检查和试验。 2.1、检查开关柜内部电器设备和接线是否符合图纸要求，线端是否标有编号，接线是否整齐牢固。 2.2、检查所安装的电器设备接触是否良好，是否符合本身条件。2.3、检查熔断器安装是否牢固，接触是否良好。 2.4、检查交流接触器接触是否良好，动作是否正常。 2.4.1、操作刀开关的操作手柄，使其处于分闸状态。 2.4.2、从外部引来符合交流接触器线圈的二次电源。 2.4.3、给交流接触器的线圈通电，其动作是否正常，是否可靠。 2.5、检查并联电容器是否符合规定要求，检查并试验开关柜的接地装置是否牢靠。 2.6、检查并试验所有表计及无功功率控制仪动作是否正常。
六、常见故障排除方法 1、若停电，首先检查主回路是否断电。 2、若不是主回路，再检查二次回路，是否熔断器烧断，二次线是否松脱。 2.1、若是熔断器烧坏，则拔下熔断器的帽子，把烧坏的熔芯取出，更换新熔芯，再盖上帽子。 2.2、若是二次线松脱，找到松脱的线头，用螺丝刀拧紧。 3、是否二次元器件(比如指示灯，表计等)故障。 3.1、若是指示灯烧坏，把烧坏的指示灯从仪表门上取下，换上一只相同型号，相同规格的指示灯，再依照图纸把相应的二次线接好。3.2、若是表计烧坏，把烧坏的表计从仪表门上取下，换上一只相同型号，相同规格的表计，再依照图纸把相应的二次线接好。 4、若是电容器不能正常投切，则依下例步骤检查。 4.1、首先操作刀开关的手柄，使其处于分闸状态。检查是否刀开关故障，若是刀开关故障，则换上一台相同规格，相同型号的刀开关，再联接好相应的铜排。 4.2、其次检查是否无功功率控制仪烧坏，若是无功功率控制仪烧坏，则换上一只相同型号，相同规格的无功功率控制仪，再依照图纸联接好相应的二次线。 4.3、再次检查是否熔断器烧断，若是熔断器烧断，则换上一只相同型号，相同规格的熔芯。 4.4、依照2.4的步骤检查是否交流接触器故障，若是交流接触器故障，
电容补偿柜作业指导书
电容补偿柜作业指导书 一、目的。 为提高电网功率因数、减少线路损耗，提高电压质量，全面提升电网设备效率，规范电容补偿柜，特编写此指导书。 二、安全注意事项。 1.在处理故障电容器前，应先拉开断路器及断路器两侧的隔离开关，然后验电、装设接地线。 2.由于故障电容器可能发生引线接触不良，内部断线或熔丝熔断等，因此有一部分电荷有可能未放出来，所以在接触故障电容器前，还应戴上绝缘手套，用短路线将故障电容器的两极短接并接地，方可动手拆卸。 3.对双星形接线电容器组的中性线及多个电容器的串联线，还应单独放电 三、工作原理。 在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。 四、基本操作。
操作电容柜的投切顺序： 1.手动投入：投隔离开关→将二次控制开关至手动位臵依次投入各组电容器。 2.手动切除：将二次控制开关至手动位臵依次切除各组
电容→切出隔离开关。自动投切：投隔离开关→将二次控制开关至自动位臵，功补仪将自动投切电容器。 3.手动或自动投切时，应注意电容器组在短时间内反复投切，投切延时时间不少于30秒，最好为60秒以上，让电容器有足够的放电时间。 4.每天巡查电容器，如电容器外壳膨胀且无电流，则应退出运行，避免事故发生。 5.电容器投入运行，电网电压上升，如果电压超过1.1Un，部分电容器或全部电容器应退出运行。为了确保电容器可靠运行，延长使用寿命，电容器应维持在额定电压界定电流下工作。 6.电容器是否损坏的初步鉴别，首先观察外观是否正常，有无变形，其次用电容表测量电容值是否正常。 7.使用过的电容器其电容值均匀下降是正常现象 注：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。不可用隔离开关直接退出运行运行中的电容器！ 五、日常维护及保养。 1.运行到一定时间内，要对所有母线联接紧固件都需重新紧固一遍。 2.对有粉尘、纤维环境应定期检查维护。至少每三个月对开关柜停电检查、清理、维护一次。
钽电容器使用指导
钽电容器使用指导 基础特征 1.电容量以标称电容量C n表示，单位为uF,为避免电源频率的影响，使用100Hz或120Hz 并采用串联等效电路测量，标准测量电压为U_= 2.20-1.0V（有效值）或更低，测量温度为25℃，允许15℃~35℃范围内变动。 2.电容量允许偏差 表示与标称电容量值的允许差异 用符号表示为：K：±10%，M：±20%Q：-10%~+30% 3.损耗角正切值tgδ 由于电容器的结构存在电阻，在春联等效电路是可以用电器对频率的响应Xc=1/2πfc和等效串联电阻ESR来表示损耗，即tgδ=ESR/Xc 损耗角正切值是在0.5VAC120Hz下测试算成百分比 4.额定电压 表示为可连续施加在电容器上的最大DC电压。用V R或V R表示，单位：伏（V）。 5.漏电流 漏电流测量须连接1KΩ电阻，施加额定电压5min读数，标准漏电流是不大于容量乘以额定电压再乘以一个常数。 6.等效串联电阻 串联等效电阻是电容器在串联等效回路中所测得的电阻，测量频率为100KHz。 7.使用温度范围 使用温度范围-55℃~125℃，额定电压下最大使用温度为+85℃，大于85℃时最大允许施加电压是类别电压，在各型号说明书另有规定。类别电压约为额定电压的0.65倍。 使用说明 1.使用电压 电容器的故障受使用电压和额定电压的比率影响很大，设计实际电路时，请考虑到所有要求的可靠性，适当降低电压。 使用低阻抗电路时（尤其开关电源中的滤波电容器），请将使用电压设定在额定电压的1/3以下，使用其他电路时，请将使用电压设立在额定电压的2/3以下。
在低阻抗电路中电容器并联使用时，将增加直流浪涌电流失效的危险，同时请注意并联电容器中储存的电荷，通过其他电容器放电。 钽电容器在电路中，应控制瞬间大电流对电容器的冲击，建议串联电阻以缓解这种冲击。请将3Ω/V以上的保护电阻器串联在电容器上，以限制电流在300mA以下。无法插入保护电阻时，请使用1/3额定电压以下作为工作电压。 2.反向电压 固体钽电容器为极性电容器，一般不允许加反向电压，不得已的情况下，允许在短时间内施加小量的反向电压，其值为2.5℃时不大于10%U R或1V（取小者）。 如果长期在有反向电压请先用双极性电容器。CA30型、CA35型等非固体钽电容器不能承受反向电压，在测量过程中如不慎使用钽电容器承受了不应有的反向电压，则该电容器报废处理，即使各参数当时测试仍然合格。禁止使用万用表电阻档对钽电容器或其本身进行不分极性的电阻测试。 3.失效率的影响因素 实际所加钽电容两端的电压越低于额定电压，钽电容器的失效也越低。钽电容器的失效率在85℃额定电压下最大允许负载条件下评定的，在实际电路中，往往存在电压或电流的峰值冲击及纹波电流，为了使钽电容器使用具有高可靠性，推荐使用电压为额定电压的1/2.对于大于85℃环境条件下，要以类别电压为基准，进行降压设计，类别电压约为额定电压的0.65倍。影响失效的另一因素是接在电容器上的串联电阻，在电路中通电容器串联的电阻越大，失效率也就越低。 失效率等级：2.0%/1000h表示为L；1.0%/1000h表示为M；0.1%/1000h表示为P；0.01%/1000h 表示为R；0.001%/1000h表示为S 4.纹波电流 直流偏压与交流分压峰值之和不得超过电容器的额定电压。交流负峰值与直流偏压之和不得超过电容器所允许的反向电压值。纹波电流流经电容器产生有功率损耗，导致产品自身温度增加致使热击穿概率增大，有必要在电路中对纹波电流或电容器允许功率损耗进行限制。各种非固体钽电容器按壳号允许最大纹波电流的有效值（+85℃40KHz0.66U R)见表1，在不同的使用电压，频率下纹波电流系数参见表2。
电容柜投切操作流程(汇编)
电容柜投切操作流程 一、电容柜在投入时须先投一次部分，再投二次部分；切出反之。 2二、操作电容柜的投切顺序： 1、手动投入：投隔离开关→将二次控制开关至手动位置依次投入各组电容器。 2、手动切除：将二次控制开关至手动位置依次切除各组电容→切出隔离开关。 3、自动投切：投隔离开关→将二次控制开关至自动位置，功补仪将自动投切电容器。 注：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。不可用隔离开关直接退出运行运行中的电容器！ 4、手动或自动投切时，应注意电容器组在短时间内反复投切，投切延时时间不少于30秒，最好为60秒以上，让电容器有足够的放电时间。
电容柜的停送电操作 1、电容柜送电前断路器应处于断开位置，操作面板上指令开关置于“停止”位置，无功功率自动补偿控制器开关处于“OFF”位置。 2、应在系统全部供电且运行正常后才能给电容柜送电。 3、电容柜的手动操作：合上电容柜的断路器，将操作面板上的指令开关转到1、2……位置时，将可手动投入1、2……组电容器投入补偿；将指令开关置于“试验”位置时，电容柜将对电容器组进行试验。 4、电容柜的自动操作：合上电容柜的断路器，将操作面板上的指令开关转到“自动”位置，合上无功功率自动补偿控制器开关（ON），将指令开关置于“运行”位置时，电容柜将根据系统设置对系统进行无功功率自动补偿。 5、电容柜仅在自动补偿失去作用时，方可采用手动投入补偿。 6、将电容柜操作面板上的指令开关转到“停止”位置时，电容柜将停止运行。
电容器操作规程 1、目的：所有值班人员能够正确操作电容柜，并保证设备及人身安全。 2、操作程序： (1）正常运行时，由电容器柜上自动投切装置按照运行状况自动循环投切电容组。 (2）正常停电操作时，应先拉开电容器组开关，后拉开各路馈电开关，送电时，操作顺序相反。 (3）事故情况下，如突然停电，必须先将电容器组的开关拉开，以免突然来电时，电压过高超过电容器允许值。 3、注意事项： (1）电容器组开关跳闸后，在未查明原因前不准强行送电。(2）电容器组严禁带电荷合闸，电容器组再次合闸时，必须在断开电源三分钟后进行。 4、巡检制度： (1）电容器的巡查内容如下：
电容补偿柜常见故障及排除措施
电容补偿柜基本介绍 新柜调试前应将所有电容器断开,并在不通电情况下测试主回路相间通断，和对“N”通断；手动投切检查一切正常后再将电容接上，无涌流投切器及动补调节器没接N线，会使其直接损坏及炸毁。一.无功补偿电容柜用途 TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备。它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网,对电力系统降损节能有重大的技术经济意义,为国家重点推荐的节约电能的高新技术项目。 二、无功补偿电容柜的作用 功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。所以功率因数是供电局非常在意的一个系数，用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9，或高于1.0都需要接受处罚。
三、投切方式分类: 1. 延时投切方式 延时投切方式即人们熟称的"静态"补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，造成电容器损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是时电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切量，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如cos Φ超前且>0.98，滞后且>0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到cosΦ不满足要求时，如cosΦ滞后且<0.95，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如cosΦ<0.98,即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300s，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也是这样。在
钽电容基本结构和生产工艺
钽电容基本结构和生产工艺 固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2,通过石墨层作为引出连接用钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。 2.1.基本结构 二、固体钽电解电容生产工艺 固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由钽丝引出，传统的负极是固态MnO2，目前最新的是采用聚合物作为负极材料，性能优于MnO2。 钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。 1、生产工艺流程图成型→烧结→试容检验→组架→赋能→涂四氟→被膜→石墨银浆→上片点胶固化→点焊→模压固化→切筋→喷砂→电镀→打标志→切边→漏电预测→老化→测试→检验→编带→入库 2、主要生产工序说明 2.1成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。 2.1.1什么要加粘接剂？ 为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。
2.1.2加了太多或太少有什么影响？ 如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。如果太少：起不到改善钽粉流动性的作用。拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。樟脑的加入会导致钽粉中杂质含量增加，影响漏电。每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。 2.1.3成型后不进行脱樟，可否直接放入烧结炉内进行烧结？ 不行，因为樟脑是低温挥发物，如果直接放入烧结炉内进行烧结，挥发物会冷凝在炉膛、机械泵、扩散泵等排出管道内。 2.1.4丝埋入深度太浅会有什么影响？ 钽丝易拔出，或者钽丝易松动，后道工序在钽丝受到引力后，易导致钽丝跟部漏电流大。所以强调钽丝起码要埋入三分之二的钽坯高度以上，在成型时经常要检查。 2.1.5粉重误差太大分有什么影响？ 粉重误码差太大，导致容量严重分散，K（±10%）档的命中率会很低。成型时经常要称取粉重，误差要合格范围内（±3%）。如果有轻有重都是偏重或都是偏轻，可调整赋能电压或烧结温度。如果有轻有重，超过误差范围，要调整成型机，并将已压钽坯隔离，作好标识，单独放一个坩埚烧结。 2.1.6密要均匀不能有上松下紧，或下紧上松的现象。否则会导致松的地方耐压降低。钽坯高度要在允许差范围内。 2.1.7成型注意事项： （1）粉重 （2）压密 （3）高度 （4）钽丝埋入深度 （5）换粉时一定要将原来的粉彻底从机器内清理干净。 （6）不能徒手接触钽粉、钽坯，谨防钽粉、钽坯受到污染。杜绝在可能有钽粉的部位加油。 （7）成型后的钽坯要放在干燥器皿内密封保存，并要尽快烧结，一般不超过24小时。 （8）每个坩埚要有伴同小卡，写明操作者、日期、规格、粉重等情况，此卡跟随工单一起流转，要在赋能后把数据记在工单上才能扔掉，以防在烧结、赋能、被膜出了质量问题可以倒追溯。 2.2烧结工序 1.烧结：在高温高真空条件下将钽坯烧成具有一定机械强度的高纯钽块。 2.目的：一是提纯，二是增加机械强度。 3.烧结温度对钽粉比容有什么影响？
成套低压电容补偿柜详解
成套电容补偿柜详解 1、课题内容简介 1.1、实训目的 (2) 1.2、主要内容 (2) 1.3、工作原理 (2) 2、电容器补偿柜的及其作用 2.1、电容器柜功能及其结构 (3) 2.2、电容器补偿柜的作用 (3) 3、一次电路原理分析及安装 3.1、电容器柜一次电路原理介绍 (4) 3.2、一次电路的工作原理过程 (4) 3.3、元器件的作用分析 (5) 3.4、一次电路的的安装图 (9) 3.5、一次电路连接母线安装及其安装实物图 (10) 4、二次回路原理图分析及安装 4.1、二次原理图 (16) 4.2、二次电路工作原理的过程 (17) 4.3、二次电路元器件布置图 (17) 4.4、二次电路安装接线图 (18) 4.5、二次电路的安装工艺 (18) 4.6、安装步骤 (19) 5、绝缘电阻测试、介电强度试验 5.1、以500伏绝缘摇表测试法测试绝缘电阻 (20) 5.2、工频及冲击耐压 (20) 附1图表 (21) 保护电路有效性 绝缘电阻及交流耐压 1、课题内容简介 1.1、实训目的 1、学会电容器补偿柜操作使用，并知道它们的作用。 2、进一步认知电容补偿柜的类型及其结构。
3、进一步认知各种电器元器件外形、结构、参数。 4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。 5、学会选用开关元器件，并学会母排、母线、电线规格选择。 1.2、主要内容 1、电容器补偿柜柜主电路介绍 2、主电路元器件介绍 3、一次电路元器件安装 4、一次电路元器件安装 5、二次电路元器件安装 1.3、工作原理 合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。 2、电容器补偿柜的及其作用 2.1、电容器柜功能及其结构 外部结构内部结构 2.2、电容器补偿柜的作用 电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。 3、一次电路原理分析及安装
电容补偿柜常见故障和排除措施
电容补偿柜常见故障和 排除措施 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
电容补偿柜基本介绍 新柜调试前应将所有电容器断开,并在不通电情况下测试主回路相间通断，和对“N”通断；手动投切检查一切正常后再将电容接上，无涌流投切器及动补调节器没接N线，会使其直接损坏及炸毁。 一.无功补偿电容柜用途 TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备。它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网,对电力系统降损节能有重大的技术经济意义,为国家重点推荐的节约电能的高新技术项目。 二、无功补偿电容柜的作用 功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。所以功率因数是供电局非常在意的一个系数，用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的～1之间，低于，或高于都需要接受处罚。
三、投切方式分类: 1. 延时投切方式 延时投切方式即人们熟称的"静态"补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，造成电容器损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是时电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切量，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如cosΦ超前且>，滞后且>，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到cosΦ不满足要求时，如cosΦ滞后且<，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如cosΦ<,即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300s，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也是这
贴片电容使用注意事项
贴片电容使用中的注意事项 (1)电容的工作电压必须低于额定电压，不得超过额定电压使用。例如工作电压为12V时，可选额定电压16~25V；工作电压为5V时，可选6~10V。另外电容器的电容量还与耐压值有关。例如片状钽电容耐压4~50V，0.1~4.7uF小容量电容有额定功率为50V的，而10uF以上，耐压至高于25V的就很少见到，因此，在进行电路设计时应引起注意。 (2)应合理的选择电容器精度及材料类别。市售的片状电容器的精度在103以下的，其精度可达J级（±5%）；在103以上则J级较少，以K级（±10%）居多；在104以上则以M级（±20%）为主。例如，在谐振回路中，为保证性能稳定，要采用C0G Ⅰ类材料及J级片状多层陶瓷电容器；如在IC的电源正端往往要连接一个0.1PF的旁路电容，则可选Ⅲ类材料，M级精度的片状多层陶瓷电容器。这样既能保证产品精度要求，又能降低产品成本。 (3)市场上尺寸代码为0805片状电容器的容量规格（系列）最齐全，而0603一些偏僻的容量可能会缺货。在生产批量不太大的时候，为防止市场缺货而影响生产，可以将焊盘稍作延伸，使它能适用于0603及0805，避免造成因缺件而停产。 (4)片状多层陶瓷电容器都是卷装的，型号在带盘上，而电容器上无任何标志。虽然可以用测量的方法知道其容量，但是很难区别材料类别的精度等级，因此在使用过程中，尤其是手工装配时务必小心。 (5)敞开式片状微调电容器不能用波峰焊，而封闭式片状微调电容器可用波峰焊。 (6)在国外的不少电路图中，往往可见“OS——CON”商标的电容器，它就是日本SANYO(三洋)公司生产的有机半导体铝固体电解电容器。它最大的特点是虽然是电解电容，但却有与薄膜电容器相同的高频特性；其次是等效串联电阻小，并且对温度不敏感；第三是可通过更大的纹波电流。例如,用30uH及1500uF/10v铝电解电容器组成LC滤波器时，若采用OS-CON电解电容(L不变),只要22uF/20V的电容就可以达到效果。 另外，有可能看到一个大容量的普通铝电解电容器并联一个小容量的OS-CON电解电容。这是因为OS-CON的ESR低，并联后其ESR更低，但小容量的OS-CON电解电容却可通过大部分的纹波电容电流，从而获得极好的滤波效果，使输出纹波电压减小很多，并且可减少损耗。 (7)片状电容器普遍采用多层结构，在使用时有些人采用烙铁手工焊接，此时一定要注意焊接速度，避免过热，造成基化端头因温差大而断裂，使容量下降。 (8)片状电容器使用的是陶瓷基片，薄而脆。有些电路板较薄，安装时受力不均匀会变形，很容易造成电容器折断。解决的方法除了改进设计工艺外，还可在容易造成折断的地方改用管状电容，因为管状电容强度高，不易折损。
供配电设施设备安全操作规程(正式)
编订：__________________ 单位：__________________ 时间：__________________ 供配电设施设备安全操作 规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8517-72 供配电设施设备安全操作规程(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一.为规范供配电设施设备操作，确保设施设备的安全运行，特制定本规程。本规程适用于商会大厦项目供配电设施设备的运行操作。 二.运行操作要点 1. 安全操作注意事项 1.1操作高压设备时，应当穿戴绝缘鞋、绝缘手套，以确保安全。 1.2操作低压设备时，应当使用专用工具，避免正向面对设备操作。 1.3严禁带电工作，紧急情况下需带电作业时，需具备如下条件 （1）现场必须一人操作，一人监护，工作场地空间足够，光线充足。
（2）所有材料和工具应当准备齐全。 （3）操作人员必须穿戴绝缘鞋、绝缘手套和绝缘衣。 （4）自动空气开关跳闸或熔断器熔断时，应查明原因排除故障后才能恢复送电，不得强行送电，必要时允许试送电一次。 （5）电流互感器不得开路，电压互感器不得短路，不得用摇表测量带电体的绝缘电阻。 2. 从高压向低压送电的操作流程 2.1检查配电房10KV电源进线柜AH1带电显示装置，确认进线侧已受电。 2.2取下安全警示牌，首先将AH1柜9011刀闸合闸，再以手动或电动的方式对AH1柜真空断路器进行合闸。 2.3检查确认AH2（计量柜）、10KV母线PT柜（AH3柜）已经受电，TM1--- TM3变压器出线柜（AH4—AH6柜）带电显示灯已经点亮，确认以上柜体进线端均已受电。
