ansys etable提取结果
ANSYS etable提取结果
etable提取运算结果
ansys求解完结束后，会把计算结果保存在结果表中，行是单元的编号，列是计算信息，如节点位移、节点力、应力、应变等。

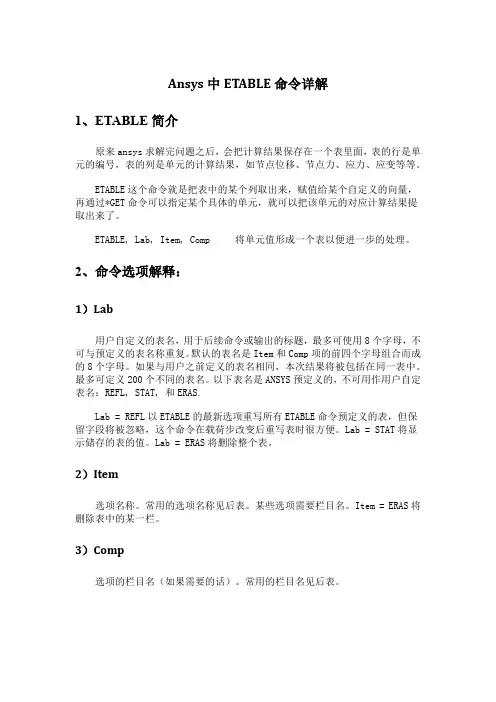

ETABLE这个命令就是把表中的需要的信息取出来，赋值给某个自定义的向量，再通过*GET
命令可以指定某个具体的单元，就可以把该单元的对应计算结果提取出来了。
ETABLE, Lab, Item, Comp
命令选项解释：
Lab
自定义的表名，用于后续命令或输出的标题，最多可使用8个字母，不可与预定义的表名称重复。默认的表名是Item和Comp项的前四个字母组合而成的8个字母。如果与用户之前定义的表名相同，本次结果将被包括在同一表中。最多可定义200个不同的表名。以下表名是ANSYS预定义的，不可用作用户自定表名：REFL, STAT, 和ERAS. Lab = REFL 以ETABLE的最新选项重写所有ETABLE命令预定义的表，但保留字段将被忽略，这个命令在载荷步改变后重写表时很方便。Lab = STAT将显示储存的表的值。Lab = ERAS将删除整个表。
Item
选项名称。常用的选项名称见后表。某些选项需要栏目名。Item = ERAS将删除表中的某一栏。
Comp
选项的栏目名（如果需要的话）。常用的栏目名见后表。
说明：
定义单元值的表以便后续处理。单元值表可以被认为是工作表，其行代表所有被选择的单元。其列代表通过ETABLE命令输入表中的单元值。每一列数据有一个用户定义的名称，用于列表和显示。
将数据输入单元表后，你不仅可以列出和显示你的数据，还可以对数据进行许多操作，例如列相加或列相乘[SADD, SMULT]，为安全计算定义允许的应力[SALLOW]，或者将一列数据和另一列相乘[SMULT]。更多的细节请看ANSYS Basic Analysis Guide。
有很多不同类型的数据结果可以被存在单元表中。例如，许多单元的选项只有一个值（也就是说，每一个单元对应此选项只有一个值）单一值的选项包括：SERR, SDSG, TERR, TDSG, SENE, TENE, KENE, JHEAT, JS, VOLU和CENT. 其余的选项是多个值的（也就是说，这些值在单元中是变化的，每个节点有不同的值）。因为每个单元只能有一个值存在单元表中，多值的选项存入的是平均值（视节点数而定）。例外的是FMAG和所有的单元力选项，它们存入的是相关节点值的和。（这段话的意思是说，单值的单元选项，如单元体积，存入表中的就是这个值；而在单元不同位置有不同值的选项，如应力？，写入表中的是单元的平均值。根本原因在于一个单元只能对应表中的一个数据。）
ETABLE命令中可以使用两种数据访问方法，视你想储存的数据不同而不同。一些结果只用通用名就可以访问（要素名法），而另一些结果需要一个标志名和标志数（序列数法）。要素名法用于访问常用的单元数据（也就是说，绝大部分单元类型都有的数据）。所有的单值选项以及一部分多值选项可以用要素名法访问。不同的单元值视计算方法不同和选择集不同而不同。(AVPRIN, RSYS, LAYER, SHELL,和ESEL)
尽管节点值不用单元表也可以很容易地列出和显示，你仍然可能需要利用单元表储存这些节
点数据以便后需的操作。要素名法的选项名和栏目名见后表。序列数法可以使你访问那些非平均值的结果（例如节点的压力，连接点的温度等等），或者是那些不宜用普通格式描述的数据（例如结构线单元和接触单元的导出数据，热线单元、层单元的导出数据等）。描述不同单元的这些选项（如LS, LEPEL, LEPTH, SMISC, NMISC, SURF等）和对应的序列数的表请见ANSYS Elements Reference.
一些单元表数据是基于结果坐标系的，这些数据包括所有的要素结果（例如：位移UX, UY，应变SX, SY等）。求解器把要素结果依照求解坐标系写入数据库。当你使用ETABLE的时候，这些结果在写入表中之前被转换为结果坐标系。默认的结果坐标系是global坐标[RSYS,0]。所有其他的数据在从数据库中提取出来写入表中时没有经过坐标转换。使用PRETAB, PLETAB, or ETABLE,STAT命令可以显示存储的表值。使用ETABLE,ERAS命令删除整个表，使用ETABLE,Lab,ERAS命令删除表中名为Lab的栏。
在GUI界面下，如果对话框将某一单元表的DELETE命令写入日志文件（Jobname.LOG or Jobname.LGW），你会发现明令行中的Lab为空缺，Item = ERASE，而Comp是一个整数。在这种情况下，GUI给Comp指定了一个值，这个值对应于列表框中被选择的变量名，这并不表明你也要在ANSYS中给Comp输入这样一个值。然而，包括如此由GUI产生的ETABLE命令的文件可以用作批处理输入或用于/INPUT命令。
ETABLE－常用选项和选项栏目表
Item选项Comp选项栏目Description描述
自由度结果可用选项
U X, Y, Z X, Y, Z方向的位移
ROT X, Y, Z X, Y, Z方向的旋转
TEMP 温度
PRES 压力
VOLT 电压
MAG 磁梯度位
V X, Y, Z X, Y, Z方向流体速度
A X, Y, Z X, Y, Z方向磁矢量差
CURR 电流
EMF 电动势降
ENKE 紊流动能
ENDS 紊流能量损失
SP0n 核质量分率
FLOTRAN节点结果可用选项
TTOT 总温度
HFLU 热流量
HFLM 热传导系数
COND 层流传导率
PCOE 压力系数
PTOT 总压力
MACH 马赫数
STRM 流量函数
DENS 流体密度
VISC 层流粘性
EVIS 流体有效粘性
ECON 流体有效传导率
YPLU Y+ 参数
TAUW 壁剪切应力
LMDn核素片质量扩散率
EMDn核素有效质量扩散率
单元结果可用选项
S X, Y, Z, XY, YZ, XZ 各方向应力
S 1,2,3 主应力
S INT 应力强度
S EQV 相当应力
EPEL X, Y, Z, XY, YZ, XZ 各方向弹性应变
EPEL 1, 2, 3 主弹性应变
EPEL INT 弹性应变强度
EPEL EQV 弹性等效应变
EPTH X, Y, Z, XY, YZ, XZ 各方向热应变
EPTH 1, 2, 3 主热应变
EPTH INT 热应变强度
EPTH EQV 热相当应变
EPPL X, Y, Z, XY, YZ, XZ 各方向塑性应变
EPPL 1, 2, 3 主塑性应变
EPPL INT 塑性应变强度
EPPL EQV 塑性相当应变
EPCR X, Y, Z, XY, YZ, XZ 各方向蠕变应变
EPCR 1, 2, 3 主蠕变应变
EPCR INT 蠕变应变强度
EPCR EQV 蠕变相当应变
EPSW 膨胀应变
EPTO X, Y, Z, XY, YZ, XZ 各方向总机械应变（不包括热应变），即EPEL + EPPL + EPCR
EPTO 1, 2, 3 总主机械应变
EPTO INT 总机械应变强度
EPTO EQV 总机械相当应变
EPTT X, Y, Z, XY, YZ, XZ 各方向总应变（包括热应变），即EPEL + EPTH + EPPL + EPCR
EPTT 1, 2, 3 总主应变
EPTT INT 总应变强度
EPTT EQV 总相当应变
NL SEPL 相当应变（基于应力－应变图）
NL SRAT 应力状态比率
NL HPRES 流体静力学压力
NL EPEQ 累积塑性相当应变
NL PSV 塑性状态变量（仅适用于VISCO106, VISCO107, and VISCO108）
NL PLWK 塑性体积（仅适用于VISCO106, VISCO107, and VISCO108）
SEND ELASTIC 弹性应变能量密度
SEND PLASTIC 塑性应变能量密度
SEND CREEP 蠕变应变能量密度
TG X, Y, Z, SUM 各方向热梯度或矢量和
TF X, Y, Z, SUM 各方向热通量或矢量和
PG X, Y, Z, SUM 各方向气体压力梯度或矢量和
EF X, Y, Z, SUM 各方向电场或矢量和
D X, Y, Z, SUM 各方向电通量密度或矢量和
H X, Y, Z, SUM 各方向磁场强度或矢量和
B X, Y, Z, SUM 各方向磁感应密度或矢量和
FMAG X, Y, Z, SUM 各方向磁力或矢量和
SERR 结构误差能量
SDSG 节点应力最大改变量的绝对值
TERR 热误差能量
TDSG 节点热梯度最大改变量的绝对值
F X, Y, Z 各方向力，为单元各节点力的和
M X, Y, Z 各方向力矩，为单元各节点力矩的和
HEAT 热流速，为单元各节点热流速的和
FLOW 流体流速，为单元各节点流速的和
AMPS 电流，为单元各节点电流的和
FLUX 磁通量，为单元各节点磁通量的和
VF X, Y, Z 各方向流体力
CSG X, Y, Z 磁流片段
SENE 硬度能量或热消散（取决于单元），同TENE.
AENE 单元的人工能量。
TENE 热量消散或刚度能量。同SENE
KENE 动能（使用所有有意义的单元）
JHEAT 单元焦耳热
JS X, Y, Z, SUM 低频磁分析的源电流密度。低频磁分析的总源电流密度（SUM）
。
JT X, Y, Z, SUM 低频磁分析的传导电流密度。SUM为电流和
JC X, Y, Z, SUM 支持传导电流的单元的传导电流密度。SUM为电流和。
MRE 磁雷诺数。
VOLU 单元体积。2-D plane单元必须指定厚度，2-D axisymmetric（轴对称）单
元要使用360度。
CENT X, Y, Z 无变形的质心位置（当前坐标系）。
BFE TEMP 求解中的体温度。（仅适用面单元和体单元）
SMISC snum单元在序号snum的可加和数据。
NMISC snum单元在序号snum的不可加和数据。
SURF snum单元在序号snum的面数据值。
snum的含义请参见单元参数手册
CONT STAT 接触状况。STAT取3为粘性关闭，取2为封闭滑动，取1为开放近接触，取0为开放非近接触。
CONT PENE 接触渗透（>=0）
CONT PRES 接触压力
CONT SFRIC 接触摩擦应力。
CONT STOT 接触总应力（压力+摩擦力）。
CONT SLIDE 接触滑动距离。
CONT GAP 接触间隙（0或负数）。
CONT FLUX 接触表面的总热流量。
CONT CNOS 在子步中总的接触状况改变数。
TOPO 拓扑优化中使用的密度。用于PLANE2, PLANE82, SOLID92, SHELL93,SOLID95单元

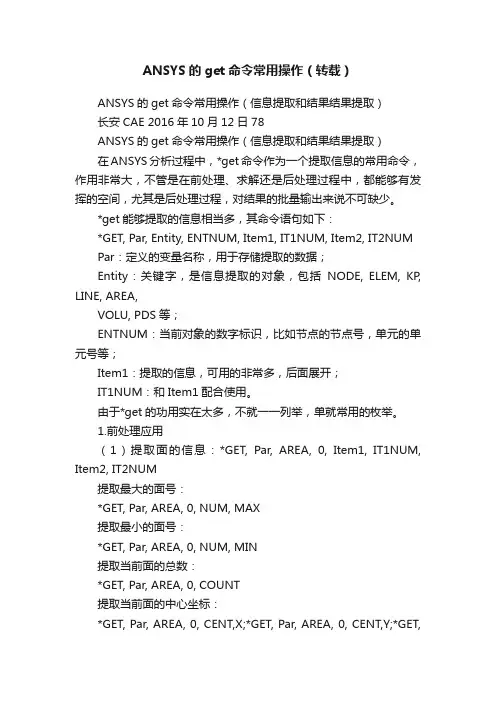

GET命令的使用方法
*get命令的使用格式为：
*GET,Par，Entity，ENTUM,Item1，ITNUM,ITEM2，IT2NUM
其中：
PAR是存储提取项的参数名，
Entity是被提取项目的关键字，有效的关键字是NODE,ELEM,KP,LINE,AREA,VOLU,等Item是指某个实体的项目名，例如entity是elem，那么item1要么是NUM（选择集中最大或最小的单元编号），要么是count（选择集中的单元数目），
下面介绍几个常用的*get格式：
*get，nnum，node,,count !得到所选节点的总数存放到nnum中，可将node替换为其他实体，单元，关键点，线面等
*get,nmin,node,,num,min！得到所选节点的最小标号，将min改为max则为最大编号，node 可替换为其他实体
*get，nnxt，node,nmin,nxth !得到所选节点中比nmin节点编号大的最小节点编号，nxth 换为nxt1则比nmin及诶单编号小
*get，nxmax，node，，mxloc，x ！得到所选节点的最大X坐标，mxloc换为mnloc则为最小x坐标
*get，len，line，in，leng！得到编号为ln的线的长度，同理可得到面的面积及体的体积*get，nt，node，nn，temp ！得到节点ｎｎ的温度
*get，nux,node,nn,u,x！得到节点你那的x方向位移，yz同理
*get，nsx，node，nn，s，x ！得到节点nn的x方向应力，y、z、xy、xz、yz、1、2、3、eqv等同理
