低ESR铝电解电容器及其应用要点
低ESR铝电解电容器及其应用
北京航空航天大学教授方佩敏
铝电解电容器是常用的元件,主要用于滤波、去耦及低频信号耦合等场合。一般的
铝电解电容器其电解质是二氧化锰或其它电解液组成的,它的等效串联电阻(ESR)
较高,温度特性较差,允许纹波电流较小。近年来开发出一种新型有机半导体铝固
体电解电容器,它采用高性能的电解质材料(有机半导体),其导电性高,ESR值低,并
且有良好的频率特性、温度特性及允许通过更多的纹波电流等特点。
本文介绍日本三洋(SANYO)公司研究开发的有机半导体铝固体电解电容器,商标为
OS-CON,以下简称此类电容器为OS-CON。
OS-CON的电解质
OS-CON的构造与一般的铝电解电容器基本相同,电容芯采用铝箔卷绕结构(如图1所
示),所不同的是采用有机半导体材料代替电解液,采用特殊的工艺:经加热、熔解
、冷却固化后形成的多结晶组成的高导体。它的成份是TCNQ复合盐半导体。它主
要的特点是:它是固体电解质,不会因电解液干涸而造成容量减少、tan 增加的问
题,另外,因为电解液是用离子传导,TCNQ复合盐是用电子传导,电子传导要比离子
传导快得多,所以导电性比电解液的电容约高100倍(即电阻值低)。高导电性有利
于温度的稳定。
OS-CON的电气特性
OS-CON虽然是电解电容器但却有与薄膜电容器相同的高频特性,这是由于
高导电性
电解质的ESR低,从而大幅度提高高频特性。其谐振点在100kHz~10MHz之
间,820μ
F的OS-CON在100kHz时,其ESR约为10mΩ,在10MHz时其ESR约为20mΩ。
OS-CON的温度特性(随温度变化而引起ESR变化)极好,并且随温度变化而引起的电
容量变化也较小。OS-CON的ESR温度特性如图2所示,OS-CON的电容量的温度特性如
图3所示。由图可以明显看出:一般铝电解电容器在低温时ESR值更大,电容量变得
更小,不适于低温使用,而OS-CON较适合用于要求低温特性好的场合,如室外使用的
电子设备或车载电子设备等。
滤波电容的主要指标之一是允许纹波电流的大小,ESR大的电容引起发热大则允许
纹波电流小,三种不同电容器[铝低阻抗电解电容器、钽低阻抗电解电容器、OS-C
ON(SA系列)]的比较如图4所示。可以看出OS-CON允许纹波电流最大,即同样的纹波
电流时,可以用容量更小的OS-CON来代替。
OS-CON有极好的消除纹波电压(或干扰)的能力。例如,三洋公司做的实验:在5V直
流电压上叠加一个正弦波交流1Vp-p(频率100kHz~20MHz)的纹波电压,用四种不同
的电容器来滤波消除纹波电压,另用一种22μH及47μF铝电解电容并联
0.022μF陶
瓷电容组成LC滤波器,其滤波后剩余的纹波电压如图5所示。
由图5可看出:一般铝电解电容从10μF提高到100μF,除干扰的能力也仅仅提高1.
3倍。钽电容的滤波效果比铝电解电容好,在1MHz时剩余纹波电压为铝电解电容(1
0μF)的1/2,但在10MHz以上也不理想。LC滤波器在1MHz以下有较好效果,但在10M
Hz以上时也并不理想,而10μF的OS-CON在100kHz 20MHz频率变化时,剩余纹波电
压最小,在1MHz时约为1mV。
若要达到10μF的OS-CON同样的效果,铝电解电容要470~1000μF以上;钽电解电容
要47μF以上。
即使在-20℃,OS-CON的性能也稳定,毫无下降,而铝电解电容的性能在0℃附近开始
变坏,如图6所示。LC滤波器的性能也因电容性能变坏而降低其滤波效果。
这一特性在开关电源中采用OS-CON来作LC滤波器时效果极好。在开关电源工作频
率为200kHz及500kHz时,三种不同输出电容的结果如表1、表2所示。
由表1~2可以看出,在200kHz及500kHz时OS-CON电容在剩余纹波电压基本相同的条
件下,它的电容量最小,并且尺寸也最小。
OS-CON在开关电源上的应用
图7为正激式开关电源的部分电路图。Q1为开关管,T1为高频变压器,D1、D2为整流
二极管,整流后经L2、C2滤波输出直流电压Vo。
该电源输出电压Vo=5V,输出最大电流Io=2A,要求纹波电压50mVp-p。该开关电源工
作频率100kHz,工作温度-20~+85℃。
约是输出电流Io的通过电感L2的电流波形如图8所示。一般情况下, △I
L
20~30%,
为
若按20%计算,纹波电流△I
L
△I
L
=Io×20%=2×0.2=0.4A
输出纹波电压△Vr与纹波电流及滤波电容C2的ESR有关, △Vr为
△Vr=△I
L
×ESR
根据要求的输出的纹波电压50mVp-p及△I
L
=0.4A,可以计算出要求的ESR为125mΩ
。
另外,通过电容C2的纹波电流Icrms为
按此公式可计算出Icrms=115.6mA
可根据要求的ESR值及要求通过的纹波电流来选择OS-CON。可查资料选用SA系列的
33μF10V电容。其规格是,100kHz时ESR=80mΩ以下,最大允许纹波电流
(100kHz,8
5℃)为1120mA。
若采用高频用铝电解电容,一般需要1500~2000μF/10V。
OS-CON在电压变换电路中的应用
电荷泵电压变换电路中要用两个电容器,如图9所示。其输出电阻Rout与输出纹波
电压V
RIPPLE 与C1、C2的ESR有关。输出电阻R
OUT
与C1、C2的ESR关系为:
式中ESR
C2为C2的ESR。可根据要求V
RIPPLE
来选择C2。采用OS-CON不仅输出
电阻小
,而且纹波电压也小,即电压变换器有较好的输出特性。
音响系统的音质受电源的影响很大,在音响的电源上并联一个OS-CON,对音质有一
定的改善,如图10所示。图10-a为DAC的模拟电路电源及数字电路电源部分都并联
了OS-CON,它能改善微小信号的再现能力;图10-b、图10-c为运放IC及功放IC 并联
OS-CON的情况。它能提高中音域的信息量,1 F开始见效(容量越大效果越明显),
在中音域表现得尤为突出。
在OS-CON与铝电解电容器并联使用时,由于OS-CON的ESR低,因此流入的纹波电流较
大,在选择OS-CON时要特别注意。例如,在1000μF的铝电解电容上并联一个100μ
F的OS-CON,如图11-a所示。若纹波电流Ir=1000mA,若忽略电容的容抗,如图11-b所
示。则流过OS-CON的纹波电流Ir1为:
按图中的ESR值代入,Ir1=727mA
由此可见OS-CON的容量仅为铝电解电容的十分之一,但它通过73%左右的纹波电流
,并且,由于两个电容的ESR也是关联的,其总的ESR更小。
OS-CON系列
OS-CON电容从1μF到2000μF;额定电压从6.3V~25V;ESR(100~300kHz)从600m
到Ω十几mΩ;工作温度范围-55~+105℃;tanδ从0.03~0.1;漏电流从0.5μA到几百
A(与电容量大小及工作电压大小有关;电容量越大,工作电压越高,则漏电流越大
)。
在结构上有双引线型及贴装型,如图12所示。各系列具体参数不一一列举。
使用中注意事项
1.注意极性
在使用时勿错置极性,错置会造成漏电流增加及影响寿命。
2.禁止过电压使用
即使是瞬间超过额定电压,也会引起短路。纹波电压较大时,要考虑纹波电压影响
。
3.不适合用作耦合电容使用
4.限制快速充放电
快速充放电引起的强冲击电流(超过10A)会造成短路及增加漏电流。可在电路中串
一电阻,使电流不大于10A即可。
5.在额定电压为16V以上的电容,工作电压可采用额定电压的80%以下;2~10V的电
容可100%额定电压使用。另外,25V的电容在85℃以上使用时,要降低使用电压,10
5℃时工作电压为额定电压的80%;95℃时工作电压为额定电压的90%。
铝电解电容失效分析报告
400V47电解电容失效分析报告 客户供应商问题发生处 市场反馈品 产品名/型号 400V47uF 部品名铝电解电容器收到反馈 品 时 间 Discipline1 组织成员 ***（技术部长）*** ( 品保部长) *** （工艺工程师） *** （材料工程师）***（制造部长）***（品质主管） 日期/时间：2009年12月29日 Discipline2 问题描述 收到***司400V47uF市场反馈品（14只，见下图1）。 图1 Discipline3 原因分析 一.外观质量： 1.不良品生产年代分类情况： 序号 套管线号 生产时间 数量 NO1 U-5 2006年 1 NO2 V-3 2007年 10 NO3 W-H 2008年 3 从以上不良品套管表面标识可知，反馈产品为本司2006年-2008年生产产品， 与前几次市场反馈品为同时期生产产品。
43.7nF 95.7 837 33.37nF 261.6 1540 测试结论：容量小、损耗及漏电流大。 有引线产品X线图片 断引线产品图片
透视检查结论： 以上X线透视检查结果表明：反馈品除芯包鼓凸外，其他内部结构无异常。 四、解剖电容器内部结构： 解剖电容器内部结构：橡皮塞老化变形、表面局部有电解液残余（图3），芯包发热干 枯、电解液挥发，但铝壳内壁无击穿打火痕迹（图4）。进一步展开检查芯包内部结构，电 解纸发热局部部位呈焦黄色、阳极箔片脆干，但电解纸及箔片表面无击穿点，而且引线与 箔片铆接质量良好（图5）。 图3 图4 图5 五、原因分析： 以上测试、解析结果表明：此次反馈不良品大部分为同时期生产产品，而且不良现象基本相同，均为典型的长时间使用后的发热失效品。根据电容器发热失效机理，以及我们对该产品的材料工艺配套和制程的进一步追溯分析、组织相关部门的多方讨论意见等，我们分析认为造成该产品多次市场失效的可能原因是： 1.该产品生产时间偏长。虽然 08年才开始陆续使用，存在一定的装机、储存、发运或后续
铝电解电容器的使用注意事项
铝电解电容器的使用注意事项 为确保产品的最高稳定度和性能, 在使用铝电解电容时, 须注意以下注意事项. 当您的应用设计环境或工作环境超出产品规范的限制时, 请与我们联系.如果使用条件超出产品规范的限制,可能会引起短路,开路, 漏电流,甚至爆炸,燃烧. ■使用注意事项 1. 注意直流电解电容的正负极. 如果正负极接反, 将产生异常电流, 导致电路短路, 甚至损坏器件本身. 如果不确定正负极性, 就要使用直流双极电解电容. 直流电容不能使用在交流电路中. 2. 在额定电压范围内使用 如果电容两端电压超过其额定电压, 急剧增加的漏电流将导致电容特性的恶化或器件的损毁. 3. 在需要快速充放电的电路中不要使用电解电容 如果在需要快速充放电的场合使用电解电容, 则电容发热将导致电容特性恶化甚至损坏. 在额定纹波电流下使用 如果纹波电流超过其额定纹波电流, 电容寿命将缩短, 在极端情况下, 其内部发热会将其烧毁在这种电路中, 要使用高纹波类型的电解电容. 5. 电容特性随着操作温度的改变. 电解电容的特性将会随着温度的改变而改变. 这种改变是暂时的, 而且在初始温度下, 仍然保持其初始特性（如果在长时间的高温下, 其特性还没有恶化的话）. 如果使用温度超出其规定的温度范围, 增加的漏电流将损坏电容器件.设计中,要注意诸多因素对电容温度的影响,比如说周边温度的影响, 设备的内部温度的影响, 电路单元中其他发热器件的热辐射影响, 还有电容本身由于纹波电流而引起的发热产生的影响. 一般情况下，标注的静电电容是在20C,120Hz下的值.这个值会随着温度的升高而增加，随着温度的降低而降低.
电容的应用例子
电容的应用例子 1、应用于电源电路，实现旁路、去藕、滤波和储能的作用，下面分类详述之： 1）旁路 旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。 2）去藕 去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。 去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。 将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10uF或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。 旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。 3）滤波 从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中,大电容(1000uF)滤低频，小电容(20pF)滤高频。 曾有网友将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。 4）储能 储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150 000uF之间的铝电解电容器（如EPCOS公司的B43504或B43505）是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10KW的电源，通常采用体积较大的罐形螺旋端子电容器。 2、应用于信号电路，主要完成耦合、振荡/同步及时间常数的作用： 1）耦合 举个例子来讲，晶体管放大器发射极有一个自给偏压电阻，它同时又使信号产生压降反馈到输入端形成了输入输出信号耦合，这个电阻就是产生了耦合的元件，如果在这个电阻两端

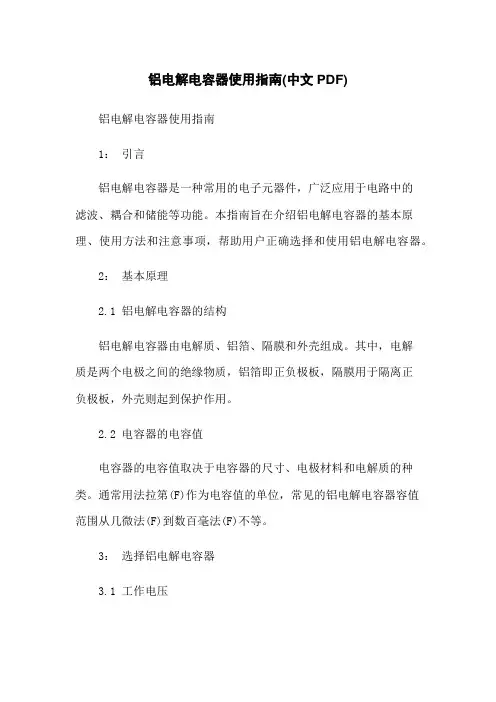

铝电解电容器使用指南(中文PDF)
