四线电阻式触摸屏检验标准

四线电阻式触摸屏检验标准
四线电阻式触摸屏检验标准

电阻式触摸屏检验标准

生效日期2012-5-8 机种名:NA 机种型号:NA

文件修订纪录

修订实施日修订细节修订人部门参考文件

电阻式触摸屏检验标准

生效日期2012-5-8 机种名:NA 机种型号:NA

一,目的:

1.1,制定10.1英寸~15.6英寸四线电阻式触摸屏检验标准.

1.2,规范化四线电阻式触摸屏的检验程序.

二,适用范围:

2.1,适用于四线电阻式触摸屏原材料验收标准.

2.2,适用于四线电阻式触摸屏生产线QC检测验收标准.

2.3,适用于四线电阻式触摸屏QA成品出货验收标准

三,定义:

3.1,缺陷定义

3.1.1,致命缺陷(Critical): 是指样品对人身安全会造成伤害威胁或者存在

的安全隐患和触犯当地或者国家法律法规的不良事项,简记为C

3.1.2,严重缺陷(Major):是指被测样品失去功能或者功能未符合产品特性的

或外观边缘严重影响视觉导致客户降低购买欲望的但不造成人身安全威胁、不触犯国家法律或者地方法规且容易被使用者发现的不良类别;简记为MAJ

3.1.3, 轻微缺陷(Minor):是指被样品没有以上所描述现象,且不良现象不易

被使用者发现的的不良类别。简记为Min

3.2, 术语解析

3.2.1,透光率: 透过透明或半透明体的光通量与其入射光通量的百分率.

3.2.2,操作力度: 指动作在触摸屏表面的力度.

3.2.3触摸屏电阻(P-P): 是指同层ITO X+,X- P-P电阻和同层ITO Y+,Y- 的P-P

的电阻值.

3.2.4失真度: 是指显示屏通过触摸屏后的色彩以及图像的失真程度.

四,检验条件:

电阻式触摸屏检验标准

生效日期2012-5-8 机种名:NA 机种型号:NA

4.1,检视距离/视角: 人眼垂直于触摸屏距离30厘米, 视角范围:45~135度.

4.2,光线强度要求: 800~1000Lux

4.3,检验员视力要求: 不允许有色盲,色弱,视力1.0(高括矫正视力)以上.

五,检验计划

除非特别指定,抽样计划按照AQLII, Maj=0.65, Min=1.0,CR=0,基于《MIL-

STD-105E》

六,功能检验方法及接受标准

检验项目检验方法接受标准备注

透光率测试准备任意值的光亮度的光源,使

用照度计在固定的位置测量其

z之光照强度并记之以T1; 然

后将触摸屏覆盖至照度计表面,

读取数值T2. 计算光强度之

比.(T2/T1)*100%.

≥80%

操作力度测试使用测试笔作用于触摸屏表面,

测试区域会被选择.

50~150g 使用R0.8的

硅胶测试

笔.

同层ITO膜回路电阻测量X+/X- Y+/Y- 组织参考规格书

电阻式触摸屏检验标准

生效日期2012-5-8 机种名:NA 机种型号:NA

七,缺陷等级判定标准

类别检验项目缺陷描述

缺陷判定标准CRI MAJ MIN

外观部分脏污表面不允许有脏污X

可视区黑点/

杂色点

D≤0.1mm (30cm处,人眼隐约可见),

N≤2,且距离>15mm

X

D≤0.1mm (30cm处,人眼清晰可见),

N≤2,且距离>15mm

X

D≤0.2mm (50cm处,人眼清晰可见),

N≤2,且距离>15mm

X

D≤0.2mm (50cm处,人眼清晰可见),

N>2,且距离>15mm

X

可视区划线

W≤0.02mm, (可忽略)

0.02≤W≤0.05mm, L≤2mm, 且N≤2 X

W≥0.5mm (不允许) X X

裂痕不允许有裂痕X

气泡D≤0.2mm,且30cm处可见但不清晰X

0.2

D>0.5mm,不接受X

破损不允许破损X

TP膜不平

Tp膜鼓起影响功能不接受X

Tp膜鼓起≥0.2mm,且不影响触摸过功

能.

X FPC断裂

FPC软排线断裂,导致失去功能X

FPC软排线断裂,为失去功能,但有功

能失效隐患

X

尺寸要求符合图纸要求.

续下表

电阻式触摸屏检验标准

生效日期2012-5-8 机种名:NA 机种型号:NA

接上表

类别检验项目缺陷描述

缺陷判定标准

CRI MAJ MIN

功能部分触摸不灵敏

使用R0.8mm硅胶触摸笔&150g力

按触,时有时无作用.

X 触摸无功能

使用R0.8mm硅胶触摸笔&150g力

按触,无作用

X 触摸偏位

使用R0.8硅胶触摸笔&100g力度

触摸指定位置, 触摸偏位≥3mm

X 触摸屏端子

匹配力度

拔出力度<0.5KG X 显示失真透过触摸屏,显示屏视觉失真X

八, 触摸缺陷附图.

触摸偏位.

电阻式触摸屏检验标准

生效日期2012-5-8 机种名:NA 机种型号:NA

——完——

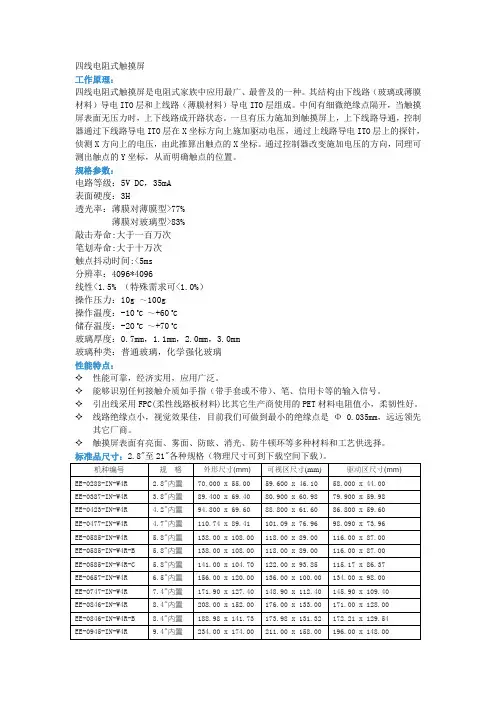

四线电阻式触摸屏

四线电阻式触摸屏 工作原理: 四线电阻式触摸屏是电阻式家族中应用最广、最普及的一种。其结构由下线路(玻璃或薄膜材料)导电ITO层和上线路(薄膜材料)导电ITO层组成。中间有细微绝缘点隔开,当触摸屏表面无压力时,上下线路成开路状态。一旦有压力施加到触摸屏上,上下线路导通,控制器通过下线路导电ITO层在X坐标方向上施加驱动电压,通过上线路导电ITO层上的探针,侦测X方向上的电压,由此推算出触点的X坐标。通过控制器改变施加电压的方向,同理可测出触点的Y坐标,从而明确触点的位置。 规格参数: 电路等级:5V DC,35mA 表面硬度:3H 透光率:薄膜对薄膜型>77% 薄膜对玻璃型>83% 敲击寿命:大于一百万次 笔划寿命:大于十万次 触点抖动时间:<5ms 分辨率:4096*4096 线性<1.5% (特殊需求可<1.0%) 操作压力:10g ~100g 操作温度:-10 o C ~+60 o C 储存温度:-20 o C ~+70 o C 玻璃厚度:0.7mm,1.1mm,2.0mm,3.0mm 玻璃种类:普通玻璃,化学强化玻璃 性能特点: ?性能可靠,经济实用,应用广泛。 ?能够识别任何接触介质如手指(带手套或不带)、笔、信用卡等的输入信号。 ?引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材料电阻值小,柔韧性好。 ?线路绝缘点小,视觉效果佳,目前我们可做到最小的绝缘点是Φ 0.035mm,远远领先 其它厂商。 ?触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材料和工艺供选择。 标准品尺寸:2.8"至21"各种规格(物理尺寸可到下载空间下载)。

五线电阻触摸屏 工作原理: 五线触摸屏的结构与四线电阻式类似,也有下线路(玻璃或薄膜材料)导电ITO层和上线路(薄膜材料)导电ITO层。五线触摸屏的工作原理与四线电阻式不同的是:五线式的X和Y 方向上的驱动电压均由下线路的ITO层产生,而上线路层仅仅扮演侦测电压探针的作用。即便上线路薄膜层被刮伤或损坏,触摸屏也能正常工作,所以五线电阻式的使用寿命远比四线式的长。 规格参数: 电路等级:5V DC,35mA 表面硬度:3H 透光率:薄膜对薄膜型>77% 薄膜对玻璃型>83% 敲击寿命:大于三千五百万次 笔划寿命:大于五百万次 触点抖动时间:<5ms 分辨率:4096*4096 线性<1.5% (特殊需求可<1.0%) 操作压力:10g ~100g 操作温度:-10 o C ~+60 o C 储存温度:-20 o C ~+70 o C 玻璃厚度:0.7mm,1.1mm,2.0mm,3.0mm 玻璃种类:普通玻璃,化学强化玻璃 性能特点: ?性能稳定、经久耐用、触摸寿命可达三千五百万次。 ?能够识别任何接触介质如手指(带手套或不带)、笔、信用卡等的输入信号。 ?引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材料电阻值小,柔韧性好。 ?线路绝缘点小,视觉效果佳,目前我们可做到最小的绝缘点是Φ 0.035mm,远远领先 其它厂商。 ?触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材料和工艺供选择。 标准品尺寸:5.8"至21"各种规格(物理尺寸可到下载空间下载)。

电容式触摸屏与电阻式触摸屏的对比

计算机图形技术 实 验 报 告 学院电子信息工程学院年级一年级 班级信号与信息处理学号P1******* 姓名戈小娟 2012 年9 月23 日

一、实验目标 了解电阻式触摸屏与电容式触摸屏,激光打印机的基本工作原理,并对电阻式触摸屏与电容式触摸屏的优缺点有着基本的认识。 二、实验内容 电阻式触摸屏的原理: 触摸屏包含上下叠合的两个透明层,四线和八线触摸屏由两层具有相同表面电阻的透明性材料组成,五线和七线触摸屏由一个阻性层和一个导电层组成,通常还要用一种弹性材料来将两层隔开。当触摸屏表面受到的压力(如通过笔尖或手指进行按压)足够大时,顶层和底层之间会产生接触。所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。分压器是通过将两个电阻进行串联来实现的。上面娿电阻R1连接正参考电压VREF,下面的电阻R2接地。两个电阻连接点处的电压测量值与下面那个电阻的阻值成正比。 为了在电阻式触摸屏上的特定方向测量一个坐标,需要对一个阻性层进行偏置:将它的一边接VREF,另一边接地,同时,将未偏置的那一层连接到一个ADC的高阻抗输入端。当触摸屏上的压力足够大,使两层之间发生接触时,电阻性表面背分隔为两个电阻。它们的阻值与触摸点到偏置边缘的距离成正比。触摸点与接地边之间的电阻相当于分压器中下面的那个电阻。 因此,在未偏置层上测得的与触摸点到接地边之间的距离成正比。如图1所示。 电阻式触摸屏的优缺点: 优点:它的屏和控制系统都比较便宜,反应灵敏度也很好,而且不管是四线电阻式触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,能适应各种恶劣的环境。它可以用任何物体来触摸,稳定性能较好。 缺点:它的外层薄膜容易被划伤导致触摸屏不可用,多层结构会导致很大的光损失,对于手持设备通常需要加大背光源来弥补透光性不好的问题,但这样会增加电池消耗。

触摸屏的检验标准

1 目的:掌握触摸屏的检测方法、检测标准,使触摸屏来料更好地符合我公司的品 质要求。 2 适用范围:适用于电脑电玩厂PDA系列所用的触摸屏。 3 检验仪器:专用测试夹具、变压器、游标卡尺、万用表。 4 检验项目与技术要求: 4.1 外观: 4.1.1 触摸屏无破裂、刮伤、脏污。 4.1.2 触摸屏无变形、翘起,斑马纸无破损。 4.1.3 触摸屏表面无点状缺陷和线状缺陷,具体要求参见《LCM及触摸屏IQC、QA收货检验 标准》文件。 4.2 结构尺寸:触摸屏的长度L=89.1±0.2mm,宽度W=69.0±0.2mm,厚度与样板相符,不影响装配。 4.3 电气性能及技术要求: 4.3.1 触摸屏基本功能:点击触摸屏时,触摸屏应有和手写笔一致的响应,且触摸屏上没有明显的划痕。 4.3.2 灵敏度:在用20g的力加在手写笔笔头点击触摸屏时,触摸屏应有迅速的响应。4.3.3 线性:用手写笔画圆、直线时,屏上显示的画面应与手写笔划过轨迹一样,位置也必须相同。 4.3.4 阻值:用万用表测量X轴电阻RX及Y轴电阻RY应在200-900Ω范围内。 5 检验方法: 5.1 外观:目测法;与样板对照。 5.2 结构尺寸:用游标卡尺测量或与样板对比或试装。 5.3 电气性能: 5.3.1 将触摸屏放入专用测试夹具上,并固定好,接上6V/450mA的变压器。 1.1.1 开启测试夹具的电源,笔尖定位好后,进入功能菜单栏上的计算程序,在计算程序中连续点击“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”、“9”、“1”、“2”、“3”、“X” “1”、“0”、“M+”字符后,进入硬件测试中的触摸屏测试程序。 1.1.2 在触摸屏测试程序中,分别在触摸屏的中央、四个角画上1个圆,然后以触摸屏的中心,画一个最大的“米”字,最后在菜单栏区域画2条直线,观察此过程中屏幕显 示的图形是否与手写轨迹一致,位置有无偏位。 1.1.3 用万用表测量触摸屏排线第1脚与第3脚间的阻值(RX)及第2脚与第4脚间的阻值 (RY) 2 缺陷分类: 序号检验项目缺陷内容判定 1 外观触摸屏破裂、刮伤、脏污B 触摸上有点状缺陷或线状缺陷,且超过要求的允许值C 2 结构尺寸触摸屏的大小、厚度不符技术要求或样板要求,且影响装配B 触摸屏的大小、厚度不符技术要求或样板要求,但不影响装配C 3 电气性能触摸屏无功能、功能不良,功能操作后屏上有明显划痕B 触摸屏灵敏度差,阻值RX或RY超出要求B 触摸屏线性不良、手写偏位、跳线B

五线电阻式触摸屏工作原理

五线电阻式触摸屏工作原理 在讲述五线触摸屏工作原理之前先回顾一下四线电阻式触摸屏的工作原理,四线的结构图如图一所示,触摸屏的四边为两组平行的电极,分别在菲林和玻璃上面,当在Rx 两端加 图一:四线电阻式触摸屏工作原理 电压0V 时,触摸中间一点,那么这一点的电压相应为: 1012 Rx Vx V Rx Rx =+; 同理在Ry 两端加上0V 时,10 12y Ry V V Ry Ry =+ 这样就可以判断出触摸点的位置。五线的工作原理与四线的相同,也是通过判断触摸点的电压来判断触摸点的位置,在四线中由于电极的电阻很小(<1Ω),这时可以忽略电极的电阻,从理论上讲(ITO 面均匀,电极电阻为0),四线的线性度<<1%,由于菲林上ITO 的稳定性比玻璃的差,且其容易发生断裂,所以四线的线性型只能保证在1.5%的范围之内。五线电阻式触摸屏工作时,电压加在玻璃上的四个角(UL 、UR 、DL 、DR ),当UL 与UR 图二:五线电阻式触摸屏结构

同时为5v时,DL与DR同时为0v,这时要使测得的位置很准,就需要减小UL与UR之间电极的电阻,同时测X轴的位置时需要减小UL与DL之间电极的电阻,这样玻璃上的电极就类似与菲林上的电极,但由于电极电阻很小,于是丝印时会使其不均匀且会使得触摸屏工作时的电流过大。那么,可以适当的增加电极的电阻,通过模拟可以知道,当电极电阻增加后会出现图三所示的扭曲。 图三:电极电阻与线性度的关系 在设计五线电阻式触摸屏的电极时采用了如下的方案,如图四所示。 图四:五线电阻式触摸屏电极图 通过EWB软件模拟可以知道,当电极电阻的取值为发生变化时,触摸屏的线性度是不一样的,于是可以确定一个电阻值使图三中的a线的电压差<1.3%,这时b、c、d三条线的电压差也<1.3%。 在图四中主要采用了两种电极结构,如图五所示。

触摸屏检验标准

1. Scope: The incoming inspection standards shall be applied to TFT-LCD Modules (hereinafter called "Modules") that supplied by Shanghai Tianma Micro-Electronics Corporation. 2. Incoming Inspection The customer shall inspect the modules within twenty calendar days of the delivery date(the “inspection period)at its own cost. The result of the inspection(acceptance or rejection)shall be recorded in writing, and a copy of this writing will be promptly sent to the seller, If the results of the inspecting from buyer does not send to the seller within twenty calendar days of the delivery date. The modules shall be regards as acceptance. Should the customer fail to notify the seller within the inspection period, the buyers right to reject the modules. Shall be lapsed and the modules shall be deemed to have been accepted by the buyer. 3. Inspection Sampling Method 3.1. Lot size: Quantity per shipment lot per model 3.2. Sampling type: Normal inspection, Single sampling 3.3. Inspection level: II 3.4. Sampling table: MIL-STD-105D 3.5. Acceptable quality level (AQL) Major defect: AQL=0.1 Minor defect: AQL=0.65 4. Inspection Conditions 4.1 Ambient conditions: a. Temperature: Room temperature 25±5℃ b. Humidity: (60±10) %RH c. Illumination: Single fluorescent lamp non-directive ( 600 to 800 Lux ) 4.2 Viewing distance The distance between the LCD and the inspector’s eyes shall be at least 30±5㎝. 4.3 Viewing Angle U/D: 45o/45o, L/R: 45o/45o 5. Inspection Criteria

关于四线电阻触摸屏与五线电阻屏的小区别

关于四线电阻触摸屏与五线电阻屏的小区别 随着触摸应用技术的日益普及,多点触控已经日渐成为市场新焦点, 无论使用者是否真有多点需求, 许多公司在触摸屏的选型上如果不去参考或了解多点的功能及趋势, 这个选型很可能被认为是不够专业的. 要实现多点功能的触摸屏已经越来越多, 然而大家的注意力仍集中在投射电容(Projected Capacitive), 这不得不归功于苹果iPhone 的风采. 事实上早有许多厂商跟使用者前仆后继的投入投射电容屏的研发生产及导入, 但许许多多的困难与阻碍横在眼前, 造成完美演出的比率实在不高. 值此同时, 电阻式多点触摸屏也已经悄悄的逼进市场的聚光灯下. 由于拥有稳定不受干扰的特性, 加上容易量产的好处, 整体购得成本又远低于投射电容, 虽然透光度较低, 但整体比较起来, 仍是暇不掩瑜, 值得各类中小尺寸多点需求的触摸屏选型者甚重考虑. 当前电阻式多点触摸技术可大致分为模拟矩阵电阻AMR(Analog Matrix Resistive)、电压驱动式电阻(V oltage-driven)又称为数字矩阵电阻DMR(Digital Matrix Resistive)及五线多点电阻或称为MF(Multi-Finger)三类。ARM与DMR基本上可以说是四线电阻的一种延伸设计,结构上依然是上下两层,上层为透明导电薄膜(ITO Film)下层为透明导电玻璃(ITO Glass) ,中间是绝缘的透明间隔颗粒物(dot spacer)。 AMR 是沿X 与Y两个方向在ITO层蚀刻出一条一条平行排列的区块(channels),两层channels纵横迭加在一起就类似将整个触摸屏划分成很多小矩阵

电阻触摸屏_标准屏外观检验规范(8寸--17寸)_

深圳市善泽触控科技有限公司SHENZHEN KANGCHU TECHNOLOGY CO .,LTD.

1.目的 制定合理的标准屏外观检验标准,保证产品按标准检查,确保不良品不流入客户手中。 2.适用范围 适用于深圳市康楚科技(8寸—17寸)标准屏的外观检查。 3. 参考文件 3.1《生产制程规格书》 3.2《产品确认书》 4. 定义 4.1 A类标准(代码:D3):针对外观要求最严之客户,使用此标准。 4.2 B类标准(代码:D2):针对外观要求普通之客户,使用此标准。 4.3 C类标准(代码:D1):针对外观要求可做放宽之客户,使用此标准。 5.职责 品管部:确保产品严格按产品检验标准检查,保证产品按标准出货。 6.程序 6.1检验允收标准[ MIL-STD-105EⅡ] 单次抽样允收水准 AQL: Critical:0 Major:0.65 Minor:1.0 6.2检验条件要求 检查距离:30-45cm 光源:500-800lux 角度:产品按照下图所示四个方位(a、b、c、d)分别检查每一片产品。a与桌面水平成斜角135o-150°,b水平桌面垂直,c与水平桌面成30o-45o,d与水平桌面平 行(玻璃面朝上),具体位置参考下图 视力:1.0以上 时间:10~20S 6.3外观判定标准

2、不规则牛顿环: A 牛顿环不点灯下超过 判定为不良品。 B 不论大小点灯后,2、不规则牛顿环: A 牛顿环不点灯下超过 判定为不良品。 B 不论大小点灯后,造成文 2、不规则牛顿环: A 牛顿环不点灯下超过 判定为不良品。 B 不论大小点灯后,造成文字

电容式触摸屏设计要求规范精典

电容式触摸屏设计规 【导读】:本文简单介绍了电容屏方面的相关知识,正文主要分为电子设计和结构设计两个部分。电子设计部分包含了原理介绍、电路设计等方面,结构设计部分包好了外形结构设计、原料用材、供应商工艺等方面 【名词解释】 1. V.A区:装机后可看到的区域,不能出现不透明的线路及色差明显的区域等。 2. A.A区:可操作的区域,保证机械性能和电器性能的区域。 3. ITO:Indium Tin Oxide氧化铟锡。涂镀在Film或Glass上的导电材料。 4. ITO FILM:有导电功能的透明PET胶片。 5. ITO GALSS:导电玻璃。 6. OCA:Optically Clear Adhesive光学透明胶。 7. FPC:可挠性印刷电路板。 8. Cover Glass(lens):表面装饰用的盖板玻璃。 9. Sensor:装饰玻璃下面有触摸功能的部件。(Flim Sensor OR Glass Sensor) 【电子设计】 一、电容式触摸屏简介 电容式触摸屏即Capacitive Touch Panel(Capacitive Touch Screen),简称CTP。根据其驱动原理不同可分为自电容式CTP和互电容式CTP,根据应用领域不同

可分为单点触摸CTP和多点触摸CTP。 1、实现原理 电容式触摸屏的采用多层ITO膜,形成矩阵式分布,以X、Y交叉分布作为电容矩阵,当手指触碰屏幕时,通过对X、Y轴的扫描,检测到触碰位置的电容变化,进而计算出手指触碰点位置。电容矩阵如下图1所示。 图1 电容分布矩阵 电容变化检测原理示意简介如下所示: 名词解释: ε0:真空介电常数。 ε1 、ε2:不同介质相对真空状态下的介电常数。 S1、d1、S2、d2分别为形成电容的面积及间距。

触摸屏的主要类型优点和缺点

触摸屏的主要类型优点和缺点 触摸屏的主要类型: 从技术原理来区别触摸屏,可分为五个基本种类:矢量压力传感技术触摸屏、电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏 。其中矢量压力传感技术触摸屏已退出历史舞台;红外线技术触摸屏价格低廉,但其外框易碎,容易产生光干扰,曲面情况下失真;电容技术触摸屏设计构思合理,但其图像失真问题很难得到根本解决;电阻技术触摸屏的定位准确,但其价格颇高,且怕刮易损;表面声波触摸屏解决了以往触摸屏的各种缺陷,清晰不容易被损坏,适于各种场合,缺点是屏幕表面如果有水滴和尘土会使触摸屏变的迟钝,甚至不工作。按照触摸屏的工作原理和传输信息的介质把触摸屏分为四种,它们分别为电阻式、红外线式、电容感应式以及表面声波式, 按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为四种,它们分别为电阻式、电容感应式、红外线式以及表面声波式。每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。下面对上述的各种类型的触摸屏进行简要介绍一下: 1、电阻式触摸屏(电阻式触摸屏工作原理图) 这种触摸屏利用压力感应进行控制。电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,这是一种多层的复合薄膜,它以一层玻璃或硬塑料平板作为基层,表面涂有一层透明氧化金属(透明的导电电阻)导电层,上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的(小于1/1000英寸)的透明隔离点把两层导电层隔开绝缘。当手指触摸屏幕时,两层导电层在触摸点位置就有了接触,电阻发生变化,在X和Y两个方向上产生信号,然后送触摸屏控制器。控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。这就是电阻技术触摸屏的最基本的原理。电阻类触摸屏的关键在于材料科技,常用的透明导电涂层材料有: A、ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80%,再薄下去透光率反而下降,到300埃厚度时又上升到80%。ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料,实际上电阻和电容技术触摸屏的工作面就是ITO涂层。 B、镍金涂层,五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命,但是工艺成本较为高昂。镍金导电层虽然延展性好,但是只能作透明导体,不适合作为电阻触摸屏的工作面,因为它导电率高,而且金属不易做到厚度非常均匀,不宜作电压分布层,只能作为探层。

触摸屏通用检验标准

检 验 标 准 (适用于3.5-5.5寸) 编 制: 审 核: 批 准: 总 页 数: 客户签核: 日 期: 盖 章 没有盖章无效 本标准自2015年10月06日颁布, 自2015年10月06日实施

1.0 目的 为了最大程度的满足客户需求,特制定本产品(TOUCH PANEL)的出货检验标准。 2.0适用范围 本标准适用于电容式触摸屏成品检验。 3.0 检验依据 3.1 本规范 3.2 客户要求事项 3.3 设计图纸 3.4 样本认可书 3.5 限度样品 3.6 AQL:MIL-STD-105E ⅡCR:0 MAJ:0.40 MIN:1.0 4.0检验环境 4.1 照度: 850±150 LUX日光灯 4.2 温度: 23±2℃(常温) 4.3 湿度: 50 ± 10% RH 4.4 洁净度:10000级 5.0检验方法及条件: 5.1在规定的检验环境中进行检验. 5.2检验人员眼睛视力在0.8及以上健康成人,检测时眼睛距TP 25cm~30cm,并且在产品下方加以黑色的纸 板作为衬托背影,每片产品外观检验时间不超过5~10秒钟. 5.3检验时必须戴无尘手指套. 5.4检验视角:反射光 6.0定义: 6.1点线缺陷(凹凸点、气泡、污点、划伤、毛发)若缺陷长为宽的2.5倍以上,则视为划痕和线状缺陷,点大 小D计算: (X+Y)/2=点大小。

7.0产品区域划分: 8.0 3.5-5.5寸外观检验标准: N O 检验项目 检验标准 备注 长宽允许个数 1划伤 (Minor) /W<0.03mm不计两条划伤线距离> 20mm(指无感划伤) A区可接受划伤1 条,B区可接受2条, 检验按照此标准。 L<3mm 0.03mm<W≤ 0.05mm ≦2 /0.05mm<W不接收 2 点状异物 D=(X+Y)/2 (Minor) D<0.10mm不计点与点距离>20mm A区可接受1个,B 区可接受2个,检验 按照此标准。 0.10mm≤D≤0.20mm≤3 D>0.20mm不接收 3气泡0.05mm≤D≤ 0.15mm 允许2个A区可接受气泡1 个,B区可接受气泡 2个,检验按照此标 准。 0.15mm≤D≤ 0.20mm 允许1个 直径>0.20mm不接收 4 线状物 (Minor)/w<0.03mm不计线与线距离>30mm A区可接受线状物0 个,B区可接受线状 物2个,检验按照标 准。注:(每片TP上 只接受以上可视不良 项3个存在). L≤ 2mm 0.03mm<w≤ 0.05mm ≤2 宽>0.05mm不接收 5断裂边断裂:X≤6.0mm,Y≤2.0mm 和Z≤GT , 可以忽略。 角断裂:X≤3.0mm ,Y≤3.0mm 和Z≤GT, 可以忽略 /

四线五线电阻式触摸屏的工作原理

四线五线电阻式触摸屏的工作原理 四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压:一个竖直方向,一个水平方向。总共需四根电缆。高解析度,高速传输反应。表面硬度处理,减少擦伤、刮伤及防化学处理。具有光面及雾面处理。一次校正,稳定性高,永不漂移。 五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上,我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上,而外层镍金导电层只仅仅用来当作纯导体,有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。五线电阻触摸屏内层ITO需四条引线,外层只作导体仅仅一条,触摸屏得引出线共有5条。解析度高,高速传输反应。表面硬度高,减少擦伤、刮伤及防化学处理。同点接触3000万次尚可使用。导电玻璃为基材的介质。一次校正,稳定性高,永不漂移。五线电阻触摸屏有高价位和对环境要求高的缺点。五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命但是工艺成本较为高昂。镍金导电层虽然延展性好,但是只能作透明导体,不适合作为电阻触摸屏的工作面,因为它导电率高,而且金属不易做到厚度非常均匀,不宜作电压分布层,只能作为探层。 不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,它可以用任何物体来触摸,可以用来写字画画,比较适合工业控制领域及办公室内有限人的使用。电阻触摸屏共同的缺点是因为复合薄膜的外层采用塑胶材料,不知道的人太用力或使用锐器触摸可能划伤整个触摸屏而导致报废。不过,在限度之内,划伤只会伤及外导电层,外导电层的划伤对于五线电阻触摸屏来说没有关系,而对四线电阻触摸屏来说是致命的。电阻触摸屏的精度只取决于A/D转换的精度,因此都能轻松达到4096*4096·比

电阻式触摸屏种类介绍归纳

电阻式触摸屏种类介绍归纳 一、 电阻式触摸屏的工作原理: 电阻式触摸屏是一种传感器,它将矩形区域中触摸点(X,Y)的物理位置转换为代表X 坐标和Y 坐标的电压。很多LCD 模块都采用了电阻式触摸屏,这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压,同时读回触摸点的电压。电阻式触摸屏基本上是薄膜加上玻 璃的结构,薄膜和玻璃相邻的一面上均涂有ITO (纳米铟锡金属氧化物)涂层,ITO 具有很好的导电性和透明性。当触摸操作时,薄膜下层的ITO 会接触到玻璃上层的ITO ,经由感应器传出相应的电信号,经过转换电路送到处理器,通过运算转化为屏幕上的X 、Y 值,而完成点选的动作,并呈现在屏幕上。 二、 电阻式触摸屏的种类: 电阻式触摸屏的基本结构和驱动原理.pdf 三、 各种类电阻式触摸屏的基本结构: 1.四线电阻式触摸屏 四线电阻式触摸屏的结构如上图,在玻璃或丙烯酸基板上覆盖有两层透平,均匀导电的ITO 层,分别做为X 电极和Y 电极,它们之间由均匀排列的透明格点分开绝缘。其中下层的ITO 四线触摸屏 五线触摸屏 六线触摸屏 七线触摸屏 八线触摸屏

与玻璃基板附着,上层的ITO附着在PET薄膜上。X电极和Y电极的正负端由“导电条”(图中黑色条形部分)分别从两端引出,且X电极和Y电极导电条的位置相互垂直。引出端X-,X+,Y-,Y+一共四条线,这就是四线电阻式触摸屏名称的由来。当有物体接触触摸屏表面并施以一定的压力时,上层的ITO导电层发生形变与下层ITO发生接触,该结构可以等效为相应的电路,如下图 2. 八线电阻式触摸屏 八线电阻式触摸屏的结构与四线类似,所区别的是除了引出X- drive,X+ drive,Y- drive,Y+ drive四个电极,还在每个导电条末端引出一条线:X- sense,X+ sense,Y- sense,Y+ sense,这样一共八条线。

四大触摸屏技术工作原理及特点分析

四大触摸屏技术工作原理及特点分析 为了操作上的方便,人们用触摸屏来代替鼠标或键盘。工作时,我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏,然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。触摸屏由触摸检测部件和触摸屏控制器组成;触摸检测部件安装在显示器屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行。 触摸屏的主要类型 按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为四种,它们分别为电阻式、电容感应式、红外线式以及表面声波式。每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。下面对上述的各种类型的触摸屏进行简要介绍一下: 1.电阻式触摸屏

电阻式触摸屏的工作原理 这种触摸屏利用压力感应进行控制。电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,这是一种多层的复合薄膜,它以一层玻璃或硬塑料平板作为基层,表面涂有一层透明氧化金属(透明的导电电阻)导电层,上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的表面也涂有一层涂层、在他们之间有许多细小的(小于1/1000英寸)的透明隔离点把两层导电层隔开绝缘。当手指触摸屏幕时,两层导电层在触摸点位置就有了接触,电阻发生变化,在X 和Y两个方向上产生信号,然后送触摸屏控制器。控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。这就是电阻技术触摸屏的最基本的原理。电阻类触摸屏的关键在于材料科技,常用的透明导电涂层材料有:(1)ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80%,再薄下去透光率反而下降,到300埃厚度时又上升到80%。ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料,实际上电阻和电容技术触摸屏的工作面就是ITO涂层。 (2)镍金涂层,五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命,但是工艺成本较为高昂。镍金导电层虽然延展性好,但是只能作透明导体,不适合作为电阻触摸屏的工作面,因为它导电率高,而且金属不易做到厚度非常均匀,不宜作电压分布层,只能作为探层。 1.1 四线电阻屏 四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压:一个竖直方向,一个水平方向。总共需四根电缆。特点:高解析度,高速传输反

四线电阻式触摸屏线性度测试的研究

四线电阻式触摸屏 注:湖南省自然科学基金资助项目(项目编号:04JJ6036) 摘要:本文提出一种测试电阻式触摸屏线性度的方法。电压集合,简化测试流程,提高了测试精度。同时,该方法首次提出纠偏算法,在一定程度上解决了触摸屏测试时有偏移情况下的精度问题,并对测试中的典型噪声进行分析并提出针对性的除噪方法。实验结果表明,该方法提高了测试速度和测试精度,可以满足实际测试应用。 关键字:触摸屏;线性度;独立直线;纠偏处理 中图分类号: TP334.3 文献标识码: 一、引言 在传感器的线性度测试中,根据所选定参考直线的不同,可获得不同的线性度。在不同衡量标准中,独立线性度是衡量传感器线性特性的最客观标准。独立线性度以最佳直线作为参考直线。传感器的独立线性度定义为传感器实际平均输出特性曲线对最佳直线的最大偏差,以传感器满量程输出的百分比来表示,如图 ??? ???? ?±=?±=min max max min max max y y y L x x x L y x ??其中: ?y max —输出平均值与最佳直线间的最大偏差; y max -y min —传感器的量程,是测量上限的代数差。 作为一种位置传感器,电阻式触摸屏已成为一种广泛应用的人机接口,其工作原理如图两个导电层构成,其等效电阻为压5V ,测试Y 向电压。因为触摸压力使两个导电层接触,通过计算测量到Y 向电压就可以解析出触点可以测得X 向基于相对零点的偏移量。 二、测试原理 1、测试接触点集合选择在测试触摸屏线性度时,为了能够精确反映触摸屏的整体特性,需要选取尽量多的测试点。然而,对于测试时间与效率而言,希望选取尽量少的测试点。因此,在精度和效率之间需要选取一个平衡点。

触摸屏检验作业指导书

触摸屏检验作业指导书 1、目的 为确保本公司IQC检验员对触摸屏来料有明确的检验依据及判断基准,而制定本标准。 2、范围 适用于本司所有外购触摸屏的来料检验。 3.职责 3.1本标准由质量部IQC组制定,经部门主管/经理核准后交文控发行。 3.2所制定之规格及标准如有修改时,须经原制订部门同意后方可修改。 3.3所有触摸屏经供应商送于来司,IQC均需按此标准检验。 4、抽样水准 4.1所有物料均按照GB/T 2828.1-2003 逐步检验抽样计划进行抽样检验。 4.2判定标准:AQL取值 AQL:CR=0 MA=0.4 MI=1.0 4.3 当一个产品含有两个或以上缺点时,以较严重之缺点为判定。 5、检测条件 视力:具有正常视力 1.0---1.2视力和色感。 照度:正常日光灯,室内无日光时用40W日光灯或60W普通灯泡的照度为标准。 目测距离:眼睛距离产品30--40CM为准。

观察时间:<10秒 (每个可见平面需要3秒)。 检验时必须戴无尘手指套。 6、试验标准 6.1试验目的:检测触摸屏的环境适应性及可靠性。 6.2适用范围:适用于所使用的触摸屏。 6.3环境条件:环境温度:150C -350C 环境相对湿度:45%-75%。 6.4试验仪器和设备:恒温恒湿箱、硬度测试夹具、触摸屏测试夹具、数 字万用表、触摸屏手写笔、电子称、法码、按键寿命试验机、静压力测试仪 6.5静压力测试 6.5.1 单体静压力测试 6.5.1.1试验准备外观、功能均测试合格的触摸屏单体,测试前装于专用压力架上,并将顶力器测试头换为塑胶头。 6.5.1.2试验参数和位置 G ≥10Kg T = 3 S 位置:中间位。 6.5.2 成品机静压力测试

触摸屏检验标准

惠州兴浩盛电子科技有限公司 【触摸屏检验标准】 编制部门:品质部 文件编号:XHS-WI-QA-018-A 版本:A 日期:2016.12.17 变更日期变更内容版本备注2016.112.17首发A

编制:刘双萍审核:程董辉核准:一:检验条件: 1:光照强度:40瓦(800-1200lux)白色荧光灯。 2:员工视力:大于1.0 3:检验视距:30 厘米,用黑色热压纸垫底,温度:20-26℃,湿度:50-60%RH,检验时间:正反面3-5S,侧面1-3S。 检验视角:(图示) 二:区域定义:(如图示) A区:视窗中心 B区:除去A区以外的视窗区域 三:外观和结构: A区(视窗中心1/2) 油墨区 摄像孔 B区

外观尺寸和结构参考工程图纸。 四:检测标准: 1):视窗检验 注释:W:宽度,L:长度,D:直径,N:数量,E:距离 检查项目检测标准 判定 尺寸 (英寸) A区B区 划伤、纤维毛W=宽度,L=长度W≤0.01,L ≤3.0mm 430mm 730mm N≤3,E>30mm 10.130mm N≤4,E>30mm 0.0330mm 730mm 10.130mm N≤3,E>30mm W>0.05mm4

五线电阻式触摸屏详细资料

五线电阻式触摸屏详细资料 工作原理 五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上,我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上、而外层镍金导电层只仅仅用来当作纯导体,有触摸后分时检测内层ITO接触点X和Y轴电压值的方法测得触摸点的位置。五线电阻触摸屏内层ITO需四条引线,外层只作导体仅仅一条,触摸屏的引出线共有5条。五线电阻触摸屏的另一个专有技术是通过精密的电阻网络来校正内层ITO的线性问题:由于导电镀膜有可能厚薄不均匀而造成电压不均匀分布。(5)电阻屏性能特点★它们都是一种对外界完全隔离的工作环境,不怕灰尘、水汽和油污★可以用任何物体来触摸,可以用来写字画画,这是它们比较大的优势★电阻触摸屏的精度只取决于A/D 转换的精度,因此都能轻松达到4096*4096·比较而言,五线电阻比四线电阻在保证分辨率精度上还要优越,但是成本代价大,因此售价非常高。 技术参数及电气特性 适用安装于液晶显示模块之ANALOG电阻式Touch Panel。 产品特色 ●无四线电阻式因快速切换所造成之干扰,噪声小. ●即使上层导电膜因外力破裂,仍可正常工作,且线性误差仍为1.5%. ●五线式使用寿命较四线式长五倍 通用标准规格 ●表面硬度:3H ●透光率:80 %↑ ●操作温度:-10°C ~ 60°C ●耐久力打击:超过一仟万次 ●操作电压:DC5V ●X、Y阻值:30Ω~ 300Ω ●线性< 1.5% ●表面处理:雾面及亮面 ●操作压力:15~70g (依客户需求而定)

●储存温度:-20°C ~ 70°C ●噪声:5 m sec ~ 15 m sec ●操作电流:5mA ~ 25mA ●绝缘阻抗:20MΩ↑@DC25V ●总厚度:1.4mm or 2.1mm 外型尺寸 光学的特性 ●光透过率在波长550 nm的可视波下可达80%↑以上。 电气的特性 ●导通阻抗 ●200Ω< X Axis <800Ω ●300Ω< Y Axis <900Ω ●绝缘阻抗 ●20MΩ↑@ DC 25V ●耐静电气 ●10 KV , 100Ω, 250 PF的静电气印加后无异常发生。 ●线性误差 ●X Axis:1.5% ↓ ●Y Axis:1.5% ↓ ●操作电压 ●操作电压可从3V ~ 7V DC ●操作电流 ●操作电流可从5mA ~ 25mA 5线电阻模拟屏的图纸 注:备注栏标有“生产”字样的型号表示此型号已量产,选此型号免开模费;标有“打样”字样或者空白表示此型号只出过图纸或者人工打过样并无模具,选此型号需付开模费。

电容式触摸屏测试流程简介

一、前言 多点电容式触摸屏随着Apple系列产品的热销,这2年得到了快速的发展,众多厂家积极投入研发和生产。但多点电容式触摸屏生产工艺相当复杂,除小数大厂外,众多刚进入的中小型生产组装企业生产效率低、不良率却相当高。因些完善的制程检测手段成了众生产企业提高效率和产品质量的关键。 本人有幸多年与一线大厂配合开发检测设备,在伴随客户快速壮大的过程中获得了大量的技术资讯和相关制程生产、检测的经验,并推出了系列自动检测设备,包括:FPC检测设备、ITO 玻璃检测设备、Bond检测设备、OQC检测设备等。鉴于对客户的保密,本文旨在对电容式触摸屏电性能检测相关环节做一简单的介绍,不涉及原理、工艺等。 二、一般测试流程 三、FPC检测设备介绍 根据产品设计方案的不同,FPC分为有驱动电路和无驱动电路2种情况,对于无驱动电路的FPC只是将ITO Sensor 与主板相连,相关电容检测驱动电路位于主板上。这类FPC检测项目基本仅为Open/Short。 而有驱动电路的FPC一般在SMT后实施检测,项目包括: 1、Open/Short 2、虚焊、连焊 3、静态电流 4、错贴等 在有些客户手中会得到驱动IC的Datasheet或Firmware,这有利于开发专用检测程序,使得检测结果更精确。可有更多情形是客户手中并没有所需的资料,因此我们专门提供了一种通用设备,此设备不受驱动IC型号的限制,不依赖驱动IC的Firmware,设备自行提供激励和信号采集并完成测试结果分析。 四、ITO 玻璃检测设备介绍 ITO玻璃检测项目包括: 1、Trace短路/开路 2、Sensor阻值、同轴向阻值偏差 3、无功区短路等

各种触摸屏的优点和缺点

各有优点和缺点! 触摸屏的主要类型 从技术原理来区别触摸屏,可分为五个基本种类:矢量压力传感技术触摸屏、电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏 。其中矢量压力传感技术触摸屏已退出历史舞台;红外线技术触摸屏价格低廉,但其外框易碎,容易产生光干扰,曲面情况下失真;电容技术触摸屏设计构思合理,但其图像失真问题很难得到根本解决;电阻技术触摸屏的定位准确,但其价格颇高,且怕刮易损;表面声波触摸屏解决了以往触摸屏的各种缺陷,清晰不容易被损坏,适于各种场合,缺点是屏幕表面如果有水滴和尘土会使触摸屏变的迟钝,甚至不工作。按照触摸屏的工作原理和传输信息的介质把触摸屏分为四种,它们分别为电阻式、红外线式、电容感应式以及表面声波式, 按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为四种,它们分别为电阻式、电容感应式、红外线式以及表面声波式。每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。下面对上述的各种类型的触摸屏进行简要介绍一下: 1、电阻式触摸屏(电阻式触摸屏工作原理图) 这种触摸屏利用压力感应进行控制。电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,这是一种多层的复合薄膜,它以一层玻璃或硬塑料平板作为基层,表面涂有一层透明氧化金属(透明的导电电阻)导电层,上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的(小于 1/1000英寸)的透明隔离点把两层导电层隔开绝缘。当手指触摸屏幕时,两层导电层在触摸点位置就有了接触,电阻发生变化,在X和Y两个方向上产生信号,然后送触摸屏控制器。控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。这就是电阻技术触摸屏的最基本的原理。电阻类触摸屏的关键在于材料科技,常用的透明导电涂层材料有: A、ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80%,再薄下去透光率反而下降,到300埃厚度时又上升到80%。ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料,实际上电阻和电容技术触摸屏的工作面就是ITO涂层。 B、镍金涂层,五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命,但是工艺成本较为高昂。镍金导电层虽然延展性好,但是只能作透明导体,不适合作为电阻触摸屏的工作面,因为它导

四线电阻式触摸屏检验标准

电阻式触摸屏检验标准 生效日期2012-5-8 机种名:NA 机种型号:NA 文件修订纪录 修订实施日修订细节修订人部门参考文件

电阻式触摸屏检验标准 生效日期2012-5-8 机种名:NA 机种型号:NA 一,目的: 1.1,制定10.1英寸~15.6英寸四线电阻式触摸屏检验标准. 1.2,规范化四线电阻式触摸屏的检验程序. 二,适用范围: 2.1,适用于四线电阻式触摸屏原材料验收标准. 2.2,适用于四线电阻式触摸屏生产线QC检测验收标准. 2.3,适用于四线电阻式触摸屏QA成品出货验收标准 三,定义: 3.1,缺陷定义 3.1.1,致命缺陷(Critical): 是指样品对人身安全会造成伤害威胁或者存在 的安全隐患和触犯当地或者国家法律法规的不良事项,简记为C 3.1.2,严重缺陷(Major):是指被测样品失去功能或者功能未符合产品特性的 或外观边缘严重影响视觉导致客户降低购买欲望的但不造成人身安全威胁、不触犯国家法律或者地方法规且容易被使用者发现的不良类别;简记为MAJ 3.1.3, 轻微缺陷(Minor):是指被样品没有以上所描述现象,且不良现象不易 被使用者发现的的不良类别。简记为Min 3.2, 术语解析 3.2.1,透光率: 透过透明或半透明体的光通量与其入射光通量的百分率. 3.2.2,操作力度: 指动作在触摸屏表面的力度. 3.2.3触摸屏电阻(P-P): 是指同层ITO X+,X- P-P电阻和同层ITO Y+,Y- 的P-P 的电阻值. 3.2.4失真度: 是指显示屏通过触摸屏后的色彩以及图像的失真程度. 四,检验条件:

电阻式触摸屏检验标准 生效日期2012-5-8 机种名:NA 机种型号:NA 4.1,检视距离/视角: 人眼垂直于触摸屏距离30厘米, 视角范围:45~135度. 4.2,光线强度要求: 800~1000Lux 4.3,检验员视力要求: 不允许有色盲,色弱,视力1.0(高括矫正视力)以上. 五,检验计划 除非特别指定,抽样计划按照AQLII, Maj=0.65, Min=1.0,CR=0,基于《MIL- STD-105E》 六,功能检验方法及接受标准 检验项目检验方法接受标准备注 透光率测试准备任意值的光亮度的光源,使 用照度计在固定的位置测量其 z之光照强度并记之以T1; 然 后将触摸屏覆盖至照度计表面, 读取数值T2. 计算光强度之 比.(T2/T1)*100%. ≥80% 操作力度测试使用测试笔作用于触摸屏表面, 测试区域会被选择. 50~150g 使用R0.8的 硅胶测试 笔. 同层ITO膜回路电阻测量X+/X- Y+/Y- 组织参考规格书
